Устройство и особенности аквадистиллятора ДЭ-25

Руководство по использованию

Рассмотрим инструкцию, как пользоваться прибором:

1. Соединить ниппель с сосудом для сбора дистиллированной воды с помощью трубы (остальные отверстия уже подключены на этапе установки).
2. Открыть воду в кране и штуцер. Затем она заполнит охлаждающую рубашку и через трубу пойдет в уравнитель.
3. Нажать на кнопку включения электрощита (включится лампа “Сеть”)
4. Подождать, пока испаритель наполнится до установленного уровня (включится лампа “Нагрев”).
5. Следить за тем, как вода поступает из ниппеля в специальный сосуд для сбора дистиллята.
6. Когда дистиллят собран, отключить электричество, выпустить остатки воды из испарителя через сливной кран.
7. Отключить все краны и отправить устройство в естественную сушку.

Для грамотной эксплуатации также необходимо быть в курсе технических характеристик устройства.

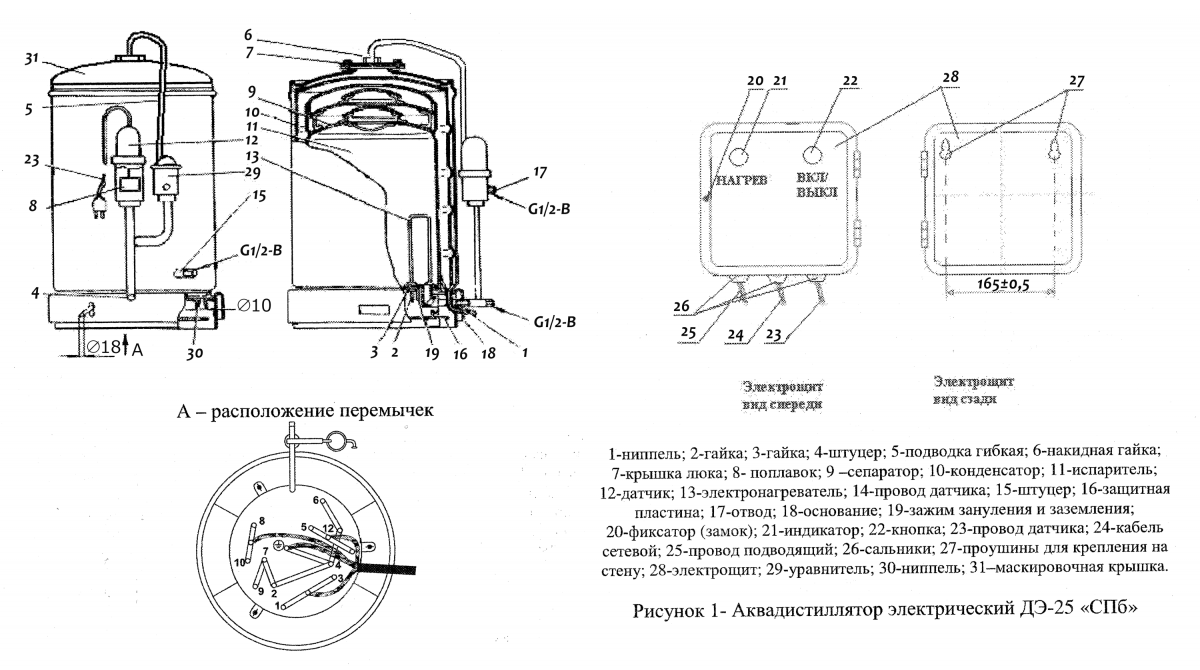

Состав дистиллятора

Чтобы разобраться в работе устройства, нужно детально рассмотреть его состав. Собственно аквадистиллятор состоит из следующих частей:

1. Штуцер (или питающий вентиль). Через него в устройство поступает холодная водопроводная вода, которую требуется дистиллировать. Для этого к штуцеру присоединяется труба, а сам он снабжен вентилем, который регулирует поток воды.
2. Охлаждающая рубашка. Внутри устройства есть несколько уровней, и вода первоначально попадает лишь в один из них. Он называется охлаждающей рубашкой. Расположена она между внешним корпусом (виден в собранном состоянии) и внутренним. За внутренним корпусом происходит нагрев и конденсация воды. А охлаждающая рубашка как раз и служит для работы конденсатора.
3. Сливная труба. Она начинается на макушке устройства и заканчивается в уравнителе. По этой трубе вода поступает из охлаждающей рубашки, когда та полностью заполнена, в уравнитель.
4. Уравнитель. Он расположен сбоку от основного “тела” дистиллятора и представляет собой небольшой сосуд с отверстием для выхода воды. Его задача –  делить поступающую воду на две части. Первая часть пойдет дальше в дистиллятор. Для этого внутри уравнителя, в самом низу, есть отверстие, которое соединено трубой с основным “телом” дистиллятора. Вторая часть – это лишняя вода, которая уходит обратно в раковину (хотя ее можно использовать в хозяйственных целях). Для этого внутри уравнителя есть другое отверстие, чуть повыше, которое выходит наружу. Иногда для удобства к этому отверстию также присоединяют трубу, которая называется отводом.
5. Сливной кран. Вода, определенная уравнителем для дистилляции, идет по трубе в основное “тело” дистиллятора. Однако можно остановить ее движение и вывести воду из устройства. Для этого внизу трубы есть сливной кран.
6. Датчик. Он располагается сбоку от уравнителя и соединен с ним трубой. Его задача – следить за тем, чтобы температура в испарителе не достигала опасных размеров. Это происходит в том числе тогда, когда в испарителе не хватает воды.
7. Испаритель. В испаритель поступает вода из уравнителя.
8. Термический электронагреватель (ТЭН). Внизу испарителя находится ТЭН, который и делают основную работу по дистилляции. Они испаряют воду, и образующийся пар поднимается в верхнюю часть испарителя. В самом низу корпуса находится защитная крышка. Если ее снять, станут видны шпильки ТЭНа. Именно к ним от электрощита будет проведено электричество.
9. Сепарационные тарелки. Пар, поднимающийся в верхнюю часть испарителя, встречает на своем пути сепарационные тарелки –  они помогают сделать дистиллированную воду высококачественной.
10. Камера конденсации. Преодолев сепарационные тарелки, вода попадает в средний уровень “тела” дистиллятора – камеру конденсации. Там и происходит конденсация – превращение воды из газообразного состояния в жидкое.
11. Ниппель. Он позволяет воде покинуть камеру конденсации и все устройство. После этого воду можно использовать.
12. Зажим защитного заземления. Он располагается внизу корпуса (рядом со шпильками ТЭНа). Применяется для того, чтобы снизить напряжение, которое передается на корпус, и устранить риски удариться током.

Электрощит передает ток для работы датчика и ТЭНа. На нем можно найти:

1. Сигнальные лампы “Сеть” (горит, когда есть электричество) и “Нагрев” (включена, если ТЭНы работают).
2. Кнопку включения / выключения с предохранителями, куда будет подаваться ток от электросети.
3. Фазные жилы подводящего провода. Они будут подавать ток к аквадистиллятору.
4. Зажим защитного заземления.

Кроме основных частей устройства, есть также и запчасти. Их перечень зависит от поставщика, поэтому приводится примерный список:

• клапан (вентиль) / кран;
• запасная лампочка;
• плавкая вставка;
• прокладка;
• ТЭНы;
• подводка гибкая.

Они применяются в случае ремонта. Кроме них в коробке лежит руководство по эксплуатации и паспорт устройства.

(function (w) { function start() { w.removeEventListener(YaMarketAffiliateLoad, start); w.YaMarketAffiliate.createWidget({containerId:marketWidget, type:offers, params:{clid:2378357, vid:490, searchText:аквадистиллятор ЭМО ДЭ 25, sovetnikPromo:false, searchInStock:true, themeId:4 }, rotate:{marketToBeru:false } }); } w.YaMarketAffiliate ? start() : w.addEventListener(YaMarketAffiliateLoad, start); })(window);

Предназначение и условия для эксплуатации

Основная задача – повышение качества воды путем дистилляции.

Применяется в аптеках, поликлиниках, больницах, медицинских лабораториях. Можно использовать и в домашних условиях, но тогда следует обогащать воду солями.

Сначала нужно установить аппаратуру:

1. Распаковка. При распаковке аппарата нужно проверить, не был ли он поврежден при транспортировке, и очистить его от антикоррозийной смазки и продезинфицировать.
2. Установка. Электрощит устанавливается на стене, а аквадистиллятор –  на ровной поверхности, подальше от посторонних объектов
3. Подключение. Штуцер соединяется с водопроводным краном, отвод (отверстие в уравнителе) и сливной кран – с канализацией.
4. Заземление. Нужно подключить аквадистиллятор к контуру заземления гибким медным проводом (сечение не менее 4 мм²). Работы осуществляется по утвержденным государством «Правилам устройства электроустановок».
5. Подключение электричества к электрощиту. Для этого в электрощите есть предохранители, к которым нужно подвести электричество из электросети (380 В). Нулевой провод требуется подвести к заземлителю.
6. Подключение электричества  к аквадистиллятору. Для этого нужно снять нижнюю защитную пластину дистиллятора, протянуть фазные жилы подводящего провода через отверстие в основании, закрепить их в хомутах, найти шпильки ТЭНов и подключить к ним.  Нулевая жила (голубого цвета) подключается к заземлителю, расположенному там же.

Для дезинфекции советуется использовать 3-й раствор перекиси водорода (ГОСТ 177) с добавлением 0,5% моющего средства (ГОСТ 25644) или 1% раствора хлорамина.

Также следует соблюдать следующие условия эксплуатации:

• после распаковки или использования аппарат должен пролежать в теплом сухом помещении не менее 24 часов;
• первые 48 часов работы после распаковки или длительной консервации устройство дает воду, пользоваться которой нельзя;
• дистилляция –  относительно долгий процесс, и в испарителе длительное время остается одна и та же вода это отрицательно сказывается на качестве итогового продукта, поэтому воду в испарителе нужно менять как можно чаще (минимум – раз в день);
• очищать от накипи ТЭНы, внутренности датчика, а также верхнюю часть “тела” машины (для этого снимается крышка);
• следить, чтобы не было перегибов труб;
• следить, чтобы устройство не работало без воды;
• хранить устройство при температуре от + 10  до + 35 °C.

Определение и общее описание

Аквадистиллятор ДЭ-25 – электрическое устройство для дистилляции воды, которое использует метод тепловой перегонки.

Состоит из 3-х частей:

1. Аквадистиллятор. В нем и происходит тепловая перегонка. В устройство попадает вода, затем она нагревается, испаряется, проходит через сепарационные стрелки, конденсируется и выходит наружу, готовой к использованию.
2. Электрощит. Он обеспечивает аквадистиллятор электричеством.
3. Медицинская труба. Проводит воду от кухонного крана к аквадистиллятору.

Производитель прибор завод “Электромедоборудование”, расположенный в Санкт-Петербурге. Однако заказать аппарат можно в разных городах.

Преимущества и недостатки прибора

Плюсы:

1. Качественный продукт. Вода соответствует ГОСТу 6709-72.
2. Долговечность. Произведено из нержавеющей стали. ТЭНы автоматически отключаются при отсутствии воды. Качественные заземлители.
3. Легкость в ремонте. Предоставляются основные запчасти.
4. Легкость в управлении. Не нужно постоянно собирать и разбирать устройство, все делает с помощью электрощита.
5. Экономия. В сравнении с аналогами аквадистиллятор ДЭ-25 потребляет меньше энергии.

Основной недостаток – относительно низкая производительность. Сейчас очень популярны ДЭ-40, ДЭ-50, ДЭ-70 и т.д, которые производят, соответственно, 40, 50, 70 л/ч.

Аквадистилляторы производства ПФ «Ливам», г.Белгород

ПФ «Ливам» (г. Белгород) специализируется на производстве медицинских электрических аквадистилляторах, бидистилляторов, установках для получения воды аналитического качества и сборников для хранения очищенной воды.

Впускаются следующие модели приборов:

• аквадистилляторы серии АЭ производительностью 4, 5, 10, 15 и 25 л/час для получения дистиллированной воды с удельной электропроводностью не более 2,0 мкСм/см.
• бидистилляторы серии БЭ для производства дистиллированной и бидистиллированной воды производительностью 2 и 4 л/час. Получаемая вода имеет следующие значения УЭП: дистиллированная вода —  2-3 мкСм/см, бидистиллированная вода – 1,0-1,2 мкСм/см.
• аквадистилляторы серии АЭ со встроенным водосборником. Выпускаются модели производительностью 4 и 10 л/час. УЭП получаемой воды – 1,5-1,8 мкСм/см.
• аквадистилляторы серий АДЭ и ДЭ производительностью от 40 до 210 л/час. УЭП получаемой воды не более 3,5 мкСм/см.
• установки для получения воды аналитического качества УПВА производительностью 5, 15, 25 л/час (УЭП – 0,9-1,0 мкСм/см)
• установки для получения сверхчистой воды УПВА (0,05 мкСм/см) производительностью 3 л/час.
• сборники для хранения очищейнной воды объемом от 30 до 500 литров.

Основные технические характеристики:

Параметр	АЭ-4	АЭ-5	АЭ-10	АЭ-15	АЭ-25
Производительность, л/ч:	4	5	10	15	25
Напряжение, В	220	220	380	380	380
Потребляемая мощность, кВт	3,0	3,5	7,2	9	16,2
Расход исходной воды, л/ч	30	36	75	110	180
Габаритные размеры, мм	260*215*370	260*215*370	335*275*460	335*275*460	365*310*580
Масса, кг	6,5	6,5	11	11	16
Ориентировочная цена, руб.	25 500	25 800	33 000	33 300	41 000
Примечание: значение производительности и расхода воды могут отклоняться в пределах 10%. Особенности приборов: Корпус и основные детали изготовлены из зеркальной нержавеющей стали; Удобство обслуживания и визуального контроля образования накипи обеспечивается быстроразборной конструкцией; По желанию заказчика возможно изготовление приборов с раздельными контурами подачи воды на испарение и охлаждение; Автоматический контроль уровня воды в камере испарения, автоматическое отключение ТЭНов при понижении уровня воды, автоматическое отключение дистиллятора при наполнении водосборника; Возможность установки съемного охладителя дистиллята (охлаждение примерно до 40 гр.С). Настольное исполнение и возможность настенного крепления при использовании специального кронштейна (в комплект не входит)

Основные технические характеристики дистилляторов Ливам со встроенным водосборником:

Параметр	АЭ-4/8	АЭ-10/20
Производительность, л/ч:	4	10
Ёмкость бака-накопителя, л	9	20
Напряжение, В	220	380
Потребляемая мощность, кВт	3,0	7,2
Расход исходной воды, л/ч	30	75
Габаритные размеры, мм	290х320х570	425х425х775
Масса, кг	13,5	22,8
Ориентировочная цена, руб.	38 500	59 500
УЭП получаемой воды	1,5-1,8 мкСм/см.	1,5-1,8 мкСм/см.
Примечание: значение производительности и расхода воды могут отклоняться в пределах 10%. АЭ с водосборником Особенности приборов: Аквадистиллятор и водосборник объединены в одну систему Моноблок выполнен из нержавеющей стали, имеет регулируемые опоры, предусмотрено настольное и настенное размещение. Наличие защитных панелей из нержавеющей стали для предотвращения контакта персонала с нагретыми элементами оборудования Автоматический контроль уровня воды в камере испарения, отключение подачи воды и электричества при заполнении водосборника

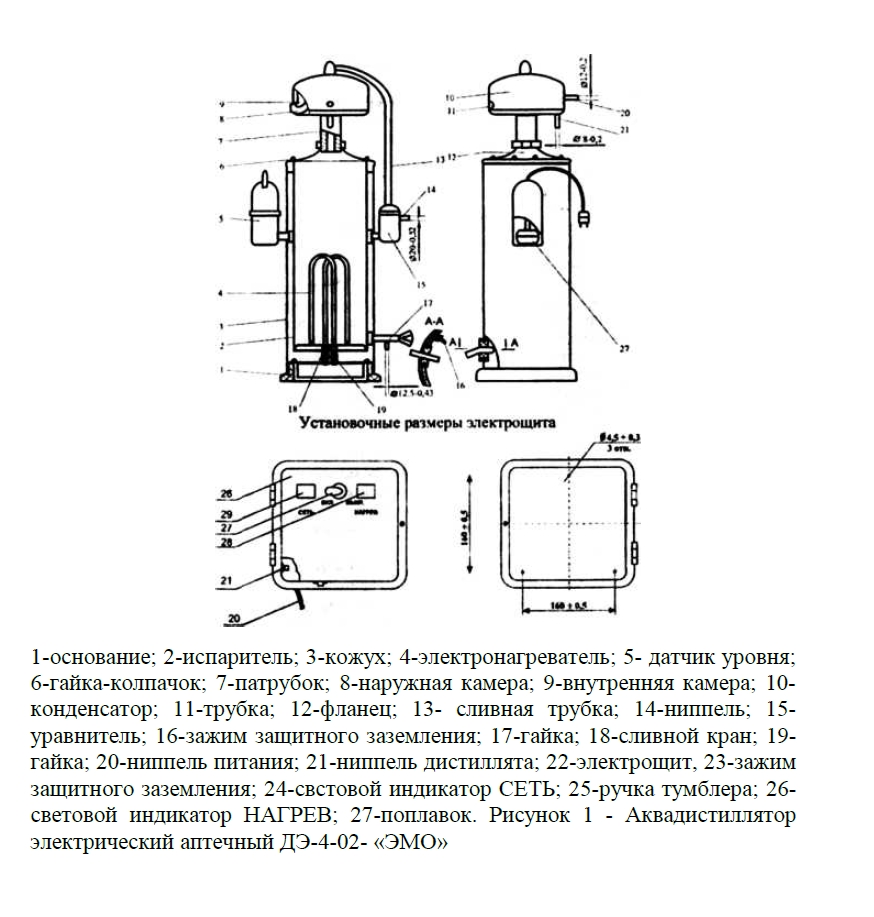

Предназначение и условия для эксплуатации

Основная область применения – это небольшие медицинские лабораторные помещения, поэтому аквадистиллятор ДЭ-4 устанавливается для изготовления дистиллята преимущественно в аптеках.

При этом качество входящей воды проверяется на соответствие СанПин 2.1.4.1074-01 «Питьевая вода». Если исходный состав не отвечает нормам, получаемая дистиллированная вода не может применяется согласно Фармакопее.

Другие сферы применения:

• Для очистки питьевой воды от радионуклидов в чрезвычайной ситуации.
• В качестве питьевой воды при добавлении минерализующих комплексов.

Оборудование устанавливается в помещения с температурой 10-35°С и влажностью 80%.

В паспорте изделия ДЭ 4 02 М указывается применение в климатическом исполнении УХЛ4.2, что означает районы с умеренным и холодным климатом.

Правила эксплуатации обоих дистилляторов:

1. Запрещено запускать оборудование без установленного датчика уравнителя.
2. Для предотвращения поломки ТЭНов следует убирать накипь с их поверхности, если ее толщина достигает 0,3 мм.
3. Очищение от накипи внутренней поверхности испарителя и нагревателей осуществляется механически без использования кислот, щелочей.
4. Нагревание водопроводной воды с повышенным содержанием солей приводит к вспениванию при кипении, что влияет на попадание капель в дистиллят. Поэтому регулярно при ежедневной эксплуатации необходимо сливать и заполнять вновь испаритель, отключив прибор от сети.

Для корректной работы требуется периодическое техническое обслуживание 1 раз в квартал.
