Насосы для системы рециркуляции ГВС
Для организации рециркуляции ГВС производителями сантехнического оборудования разработаны целые серии циркуляционных насосов. Их основным отличием от стандартных циркуляционных насосов, является резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения, а, именно под резьбу 1/2″ или 1/4″. Также такие насосы могут оснащаться дополнительными функциями, например, регулировкой производительности, недельным таймером или термостатом.
В остальном циркуляционные насосы для систем рециркуляции ГВС полностью идентичны насосам, которое используется в системах отопления с принудительной циркуляцией теплоносителя.
Неисправности
Основные неисправности вентиля системы водоснабжения:
- в закрытом состоянии пропускает воду,
- жидкость протекает по штоку,
- наличие течи через резьбовые соединения.
Причинами неисправностей являются износ резиновой прокладки клапана, раковины седла, изношенная резьба штока, истершаяся набивка сальника, слабое уплотнение резьбовых соединений.
Если начал шуметь смеситель с керамической буксой, то причиной является просевшая силиконовая шайба. Лучше всего заменить керамическую кран-буксу на такую же новую или аналог.
Рычаговые смесители практически не шумят, но если это все-таки произошло, единственным решением будет нормализация давления в системе. Для этого перед смесителем устанавливают редукторы, которые ограничивают давление, тогда шум прекращается. Подобный подход можно применить и для устранения шума в смесителе гигиенического душа.
В видеоролике показан способ правильного расчета стоимости ГВС.
https://youtube.com/watch?v=dSnzq32zoHU%27
Предыстория
Для зданий сталинской постройки и хрущевок типичны тупиковые системы холодного и горячего водоснабжения. В тупиковой системе розлив переходит в стояки, а каждый стояк заканчивается подводкой водоснабжения на верхнем этаже с подключенными к ней сливным бачком и смесителями. Вода в такой системе приходит в движение лишь в тот момент, когда кто-то из жильцов открывает краны.
–>
Черные трубы — врезки тупиковой системы ГВС в подачу и обратку теплосети
Для ХВС это вполне приемлемо, а вот на горячей воде имеет пару неприятных последствий:
- Если в вашей части дома (по стояку или в группе стояков) никто продолжительное время не пользовался горячей водой, она остывает в трубах. Да-да, несмотря на теплоизоляцию розливов: изоляция замедляет охлаждение, но не прекращает его полностью.
В результате для того, чтобы из крана пошла горячая вода, вы вынуждены несколько минут сливать холодную: ее объем при диаметре розлива ГВС 80-100 мм может исчисляться десятками литров;
Хочешь умыться? Слей остывшую в трубах воду!
Механический прибор учитывает расход воды, не регистрируя ее температуру
- В ванных комнатах хрущевок повсеместно устанавливались полотенцесушители. Они подключены в разрыв подводки ГВС, между стояком и кранами, и нагреваются только при расходе воды в этой конкретной квартире.
Хрущевка: демонтированный полотенцесушитель был установлен между подводкой и стояком
Поскольку горячая вода редко расходуется больше часа в сутки, большую часть дня и ночи эти приборы стоят холодными. Отсюда — затхлый запах у полотенец, холод и сырость в ванной, а зачастую и грибок на стенах.
Плесень — одно из последствий холода в санузле
Революция в проектировании систем ГВС свершилась 1 января 1977 года, когда вышел СНиП II-34-76. В пункте 2.8 прямо указывалось, что горячее водоснабжение отныне нужно проектировать с непрерывной циркуляцией воды через кольцующие перемычки и стояки.
Действие документа ныне отменено, но существуют его актуальные переиздания
Что дает циркуляция воды в системе водоснабжения — довольно очевидно: отныне вода в розливе ГВС и в стояках стала горячей круглосуточно. Для нагрева текущей из крана воды достаточно слить те несколько ее литров, которые стоят в подводке.
Полотенцесушители перекочевали с подводки на стояк и стали греть постоянно — до тех пор, пока в стояках поддерживается циркуляция. Как мы выясним позже, возможна ситуация, когда эта циркуляция может остановиться.
В новых домах сушилки подключаются не к подводкам, а к стоякам
Как выбрать мощность котла для бойлера ГВС
При выборе бойлера необходимо обратить внимание и на мощность нагревательного элемента, который в нем установлен. Например, чтобы нагреть 100 литров воды до температуры 55 оС за 15 минут в бойлере должен быть установлен нагреватель (теплообменник для котла, встроенная газовая горелка или ТЭН) мощностью около 20 кВт
В реальных условиях эксплуатации температура воды в бойлере равна температуре воды в водопроводе только при первом включении нагрева
В дальнейшем, в бойлере почти всегда находится уже подогретая до некоторой температуры вода. Для догрева воды до необходимой температуры за приемлемое время используют нагревательные устройства меньшей мощности
В реальных условиях эксплуатации температура воды в бойлере равна температуре воды в водопроводе только при первом включении нагрева. В дальнейшем, в бойлере почти всегда находится уже подогретая до некоторой температуры вода. Для догрева воды до необходимой температуры за приемлемое время используют нагревательные устройства меньшей мощности.
Но все-таки лучше проверить, сколько времени займет нагревание воды в бойлере. Это можно сделать, пользуясь формулой:
t = m•cw•(t2 – t1)/Q, в которой:t – время нагревания воды, секунды (с);m – масса воды в бойлере, кг (масса воды в килограммах равняется объему бойлера в литрах);cw – удельная теплоемкость воды, равная 4,2 кДж/(кг•K);t2 – температура, до которой должна быть нагрета вода;t1 – начальная температура воды в бойлере;Q – мощность котла, кВт.
Пример: Время нагревания воды котлом мощностью 15 кВт в 200-литровом бойлере от температуры 10°C (принимаем, что вода, поступающая в бойлер, имеет такую температуру) до 50°C составит: 200 x 4,2 x (50 – 10)/15 = 2240 с, то есть около 37 мин.
Схема ГВС с рециркуляцией воды в системе
Использование накопительного водоподогревателя в системе ГВС позволяет организовать рециркуляцию горячей воды в трубопроводах. Все места отбора горячей воды подключены к кольцевому трубопроводу, по которому постоянно циркулирует горячая вода.
Длина участка трубы от каждого места расхода горячей воды до кольцевого трубопровода не должна быть более 2 метров.
Циркуляционный насос системы рециркуляции горячей воды ГВС имеет маленькие размеры и небольшую мощность
Рециркуляцию воды в системе ГВС обеспечивает циркуляционный насос. Мощность насоса невелика, несколько десятков ватт.
Насосы для ГВС, в отличие от насосов отопления, должны иметь максимальное рабочее давление не менее 10 бар. Отопительные насосы часто рассчитаны на максимальное давление не более 6 бар. Другое отличие состоит в том, что насос для ГВС должен иметь гигиенический сертификат, разрешающий применение в системах питьевого водоснабжения.
Вода в системах ГВС постоянно обновляется и содержание кислорода в ней остается достаточно большим. Коррозионная активность горячей воды высокая. К тому же, горячая вода должна соответствовать санитарным требованиям к питьевой воде. Поэтому, для изготовления насосов ГВС применяют стойкие к коррозии цветные металлы или нержавеющую сталь. По этим причинам циркуляционные насосы для ГВС заметно дороже аналогичных для систем отопления.
В некоторых конструкциях трубопроводов ГВС удается создать естественную рециркуляцию воды, без насоса.
В результате циркуляции воды в системе ГВС горячая вода к местам отбора подается постоянно.
В системе ГВС с накопительным подогревателем и рециркуляцией воды режим водоснабжения более стабилен:
- В местах отбора горячая вода присутствует постоянно.
- Отбор воды возможен одновременно в нескольких местах. Температура и напор воды при изменении расхода меняются незначительно.
- Из крана можно забрать любое, сколь угодно малое, количество горячей воды.
Рециркуляционный контур позволяет не только повысить комфортность водоснабжения в удаленных точках дома, но дает возможность подключить к нему контуры теплых полов в отдельных помещениях. Например, в ванной водяной теплый пол будет комфортным круглый год.
В системе ГВС с рециркуляцией воды постоянно расходуется энергия для работы циркуляционного насоса, а также на компенсацию потерь тепла в самом бойлере и в трубах с циркулирующей водой. Для снижения расхода энергии рекомендуется устанавливать циркуляционный насос со встроенным программируемым таймером, который отключает циркуляцию воды в часы, когда она не нужна. Бойлер и трубы с горячей водой утепляют.
Список источников
- kotle.ru
- lizza-villa.ru
- OtepleiVode.ru
- DomEkonom.su
Газовые бойлеры
В домах с центральным отоплением или квартирах выгодно устанавливать газовые котлы. В этих условиях они обеспечивают экономию, при таком же уровне производительности. Газовые бойлеры бывают двух видов – с открытой камерой сгорания и с закрытой. Это позволяет использовать их в квартире без использования дополнительных коммуникаций, так как мощность сопоставима с мощностью газовой плиты. А она не требует устройство дополнительного дымоотвода.
Так же как и в газовом котле, поджог газа обеспечивается дежурным фитилем, который горит все время и бесполезно сжигает газ, электронным поджигом, использующим батарейки или же, гидродинамическим поджигом. Он срабатывает при открытии крана холодной воды. Течение вращает маленькую турбину, которая зажигает газ в горелке.
Схема
В зависимости от места, где в систему вмонтирована помпа, а также сложностью разводки трубопровода, различают несколько схем циркуляции потоков.
Самый распространенный и надежный метод — петля, которая выходит из бойлера и возвращается в него.
Достаточно эффективно работают схемы, в которых горячие и холодные потоки смыкаются в единую петлю. Данная схема нецелесообразна к установке в системах с большим количеством потребителей.
Чем отличаются схемы рециркуляции применительно к частным и многоквартирным строениям, рассмотрим подробнее.
В частном доме
Схема подачи горячей воды в частном доме достаточно простая, с минимальным количеством труб. Чтобы поддерживать необходимый температурный порог нагрева, нередко достаточно естественной циркуляции.
Чем меньше протяженность труб, тем больше экономия теплоресурсов. Применение насосного оборудования в такой ситуации нерентабельно. Исключение — большой, по территории дом, с множественными источниками подачи воды.
Схема перемещения водных напоров в трубопроводе частного дома
В многоквартирном
В многоквартирных жилых домах воду доводят до горячего состояния бойлеры, которые размещают в подвалах. Это схема закрытого типа.
Открытая схема перемещения ГВС предполагает централизованное присоединение трубопровода к общим подземным магистралям. Учитывайте, что данный тип схем запрещен к использованию — они сохранились только в старых постройках.
Чтобы обеспечить теплые стояки во всех квартирах, нередко стояк, проходящий через все этажи, возвращается в подвальное помещение уже как стационарный трубопровод.
Такой метод усиливает напор и позволяет воде дойти до верхних этажей, не потеряв температурный показатель.
При открытом теплоснабжении
Данный принцип циркулирования осуществляется путем двух врезок:
- в прямую нить узла элеватора;
- в обратку.
Узел элеватора — это тепловая точка, которая частично потребляет тепловую рециркуляцию путем подачи жидкости с обратки в поток, образуемый соплом устройства.
В сопло также попадает более горячая вода — под давлением она транспортируется из центрального трубопровода.
Температурный режим обработки и поступления воды различен. В летние месяцы она ниже, в зимние — более высокая. С учетом сезонности процесс водоциркуляции осуществляется следующими способами:
- из прямой нити в обратку — в узле элеватора формируется байпас — он нейтрализует температурный перепад на элеваторе. Применяется метод, когда отопление отсутствует;
- подача-подача — шайба-дроссель обеспечивает перепад давления. Схема подходит в межсезонье, когда температура подачи не слишком низкая;
- обратка-обратка — применяется при отопительном сезоне, когда температурный порог ГВС выше 75 градусов.
Схема
При закрытом
Принцип циркуляции основан на одинаковой силе давления внутри водопровода с холодной и контура с горячей водой. В такой остановке сила, способная двигать жидкость отсутствует. Чтобы осуществить подачу, применяют помпы циркулярного типа.
Отключение системы
В некоторых случаях возникает необходимость отключить принудительную циркуляцию жидкости. Это может быть связано с сезонными явлениями, отсутствием людей в доме и т.п.
Для прекращения принудительной циркуляции нужно отключить насос и перекрыть запорный кран на обратной стороне трубопровода.
Насос и запорный кран на обратке
Включение системы осуществляется в обратной последовательности. Существует возможность автоматизировать процесс.
Для этого можно установить насос со встроенным таймером или подключить помпу к отдельно стоящему управляющему устройству.
Таким образом можно включать циркуляцию в нужное время суток на определенный промежуток времени. Рециркуляция ГВС нужна для комфортного использования накопительного водонагревателя и экономного расходования воды.
Почему нет горячей воды?
Иногда, особенно летом отключение горячей воды связано с плановыми работами. Узнать о плановых отключениях ГВС можно в новостных лентах. РСО обязаны публиковать эту информацию в СМИ.
Управляющие компании и ТСЖ обязаны заранее информировать жильцов о сроках ремонтных работ. Напомним, максимальный срок отключения горячей воды – 14 дней.
по вопросам отключения горячего водоснабжения жители могут обратиться в Центральную диспетчерскую службу ЖКХ г. Перми (057)
Летнее отключение горячей воды это плановое отключение, организованное теплоснабжающей организацией.
Воду отключают для диагностики теплосетей. Трубы сетей теплоснабжения проверяют под высоким давлением, проводят опрессовку в рамках подготовки к отопительному сезону.
Так же выполняется ремонт трубопровода горячей воды или замена труб на новые. На горячей воде желательно использовать пластиковые трубы, чтоб не было ржавой воды из крана. Полипропиленовые трубы значительно повышают качество горячей воды.
Схема
Существуют разные схемы циркуляции, отличающиеся степенью сложности и точкой установки насоса. Наиболее эффективный и надежный вариант — сборка петли с выходом и возвратом в бойлер (прямой и обратной линиями).
Насос ставится на обратной линии, в точке с самой низкой температурой воды. Обычно, это участок перед входным патрубком нагревателя.
Есть другие варианты, где линии ГВС и ХВС соединяются в одну петлю. Остывшая горячая вода становится холодной, обратная линия подключается к кранам ХВС сантехники. Этот вариант нельзя использовать для систем с большим количеством абонентов. Рассмотрим типичные схемы для систем водоснабжения разного типа.
В частном доме
Система ГВС частного дома сравнительно невелика, длина трубопроводов заметно меньше, чем в МКД. Это позволяет использовать естественную тип циркуляции, которой достаточно для поддержания температуры в подающем участке трубы.
Степень нагрева обратной линии особого значения не имеет, только в отношении экономии топлива или электроэнергии, потраченных на подогрев воды в бойлере. Чем короче трубы, тем меньше расход энергоносителей. Использование циркуляционного насоса в данном случае не имеет смысла.
Если дом большой, или воду приходится подавать в несколько помещений (например, в дом, баню и вспомогательные постройки), использование циркуляционного насоса становится необходимостью. В таких случаях делают полноценные системы ГВС с прямой и обратной линиями и насосным оборудованием.
Схема циркуляции горячей воды в частном доме:
В многоквартирном при теплоснабжении
Подача горячей воды в многоквартирные дома производится путем местного нагрева холодного потока в бойлерах, установленных в подвале. Эта схема называется закрытой. Открытая схема подачи ГВС предполагает подключение к магистральному трубопроводу с горячей водой.
В настоящее время открытые схемы законодательно запрещены и используются только в некоторых старых кварталах, где монтаж бойлеров по каким-либо причинам невозможен.

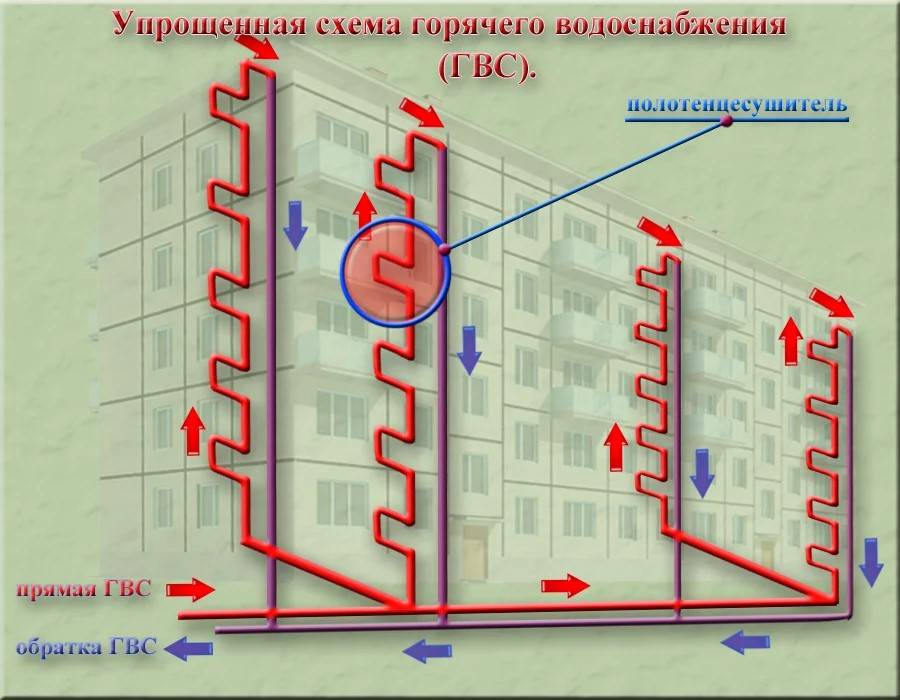

Как правило, используется метод подачи ГВС через стояк, проходящий по всем квартирам, расположенным одна над другой и соединенный с другим стояком (или несколькими), по которым вода возвращается в бойлер.
Поскольку вода находится в постоянном движении, она не остывает, всем абонентам обеспечена нормативная подача горячей воды. Однако, часто стояк проходит по квартирам и возвращается в подвал как отдельный трубопровод. Это делается в многоэтажных домах, где обеспечить достаточный напор для нескольких стояков технически невыполнимо.
Открытом
При открытом теплоснабжении подача ГВС зависит от конструкции отопительной и водопроводной сетей. Обычно используется закольцованная схема подачи теплоносителя, из которой отбирают горячую воду.
Такая схема использовалась ранее, но сегодня она считается неэффективной и расточительной.
Отбор воды из системы обогрева не позволяет использовать специальные добавки против накипи, создает неравномерное наполнение системы ЦО.
Серьезные недостатки стали причиной отказа от применения открытых схем, которые сохранились только в отдельных кварталах старой застройки.
Закрытом
Закрытая система работает на холодной воде, которую нагревают в бойлере. Этот вариант позволяет создавать петлю из трубопровода ГВС и запускать циркуляцию, поддерживая нормативную температуру и стабильное давление.
Эта схема дает возможность:
- регулировать температурный режим;
- менять давление;
- настраивать параметры подачи воды в широких пределах.
Рециркуляция системы горячего водоснабжения ГВС.
Рециркуляция горячей воды устроена следующим образом:
Горячая вода из накопительного бака, бойлера, идет по внутреннему трубопроводу к кранам наряду с холодной водой. Учитывая то, что трубы горячей воды обязательно имеют теплоизоляцию, через восемь, десять часов, если ею не пользоваться, вода в трубах охлаждается.
При условии же, что кран от бойлера находится на большем расстоянии, например на верхнем этаже, то для того, чтобы полилась горячая вода, ее нужно спускать около пяти минут.
Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.
В чем недостатки обычной ГВС?
К преимуществам таких схем относят простое техобслуживание и низкую стоимость реализации. Но на практике применения обнаруживаются и довольно весомые недостатки. Итак, почему вместо обычной разводки многие применяют рециркуляцию ГВС? Отсутствие эффективного и своевременного водозабора приводит к остыванию воды в подводных каналах и стояках. Это значит, что каждое включение горячей воды после определенного перерыва потребует ожидания в несколько минут. В это время холодная вода просто сливается. Как итог, в долгосрочной перспективе копятся затраты на неиспользованный по назначению ресурс, не говоря о времени, затраченном на ожидание горячей водоподготовки.
Преимущества циркуляции ГВС и область применения
Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.
Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.
Проблему решает узел рециркуляции, поддерживающий постоянный проток в системе ГВС. Благодаря этому горячая вода поступает из крана сразу после открытия, к тому же её температура может быть точно отрегулирована вне зависимости от режима работы нагревательного прибора. Узлами рециркуляции могут быть укомплектованы те системы, в которых за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева или второй контур котла. При использовании проточных газовых и электрических нагревателей их гораздо разумнее переместить ближе к точкам водоразбора.
Нужно отметить, что рециркуляция ГВС подразумевает совершенно иную топологию системы. Поэтому реализация такой идеи возможна только в процессе строительства, ну или как минимум капитального ремонта. При попытках доработать имеющийся сантехнический комплекс с целью организовать рециркуляцию, вряд ли получится обойтись малой кровью.
Двухконтурное отопление
Почему необходимо рассмотреть именно двухконтурное отопление, чтобы разобраться в рециркуляции и циркуляции горячей воды в частном доме? Все дело в том, что двухконтурное отопления – это система, которая обслуживает и отопление, и горячее водоснабжение. Чтобы было понятно, о чем идет речь, необходимо подробно разобрать схему на фото ниже.
Схема двухконтурного котла
На схеме четко видно, что от котла отходят сразу два трубопровода горячей воды. Один снабжает ею отопление, второй ГВС. Поэтому в самом котле располагаются два теплообменника, которые соответствуют двум разным контурам. Не самый эффективный вариант, потому что, чтобы получить горячую воду, к примеру, в ванной, расположенной на втором этаже частного дома, придется сливать достаточно большой объем воды, который охладился и находится в трубе, ведущей к ванной комнате.
Есть другая технологическая разводка, она также двухконтурная, но в ее схему устанавливается бак с водой, который называется бойлером. Сам отопительный котел имеет обычную технологию нагрева с одним теплообменником, то есть, он одноконтурный. Из него выходит одна труба горячей воды, которая соединяется с теплообменником (змеевиком) бойлера. То есть, проходя по этой конструкции, теплоноситель нагревает воду внутри бака, обеспечивая частный дом горячей водой для бытовых нужд. От бойлера он дальше поступает в отопительную систему.
Есть схема, где теплоноситель распределяется по двух контурам. То есть, часть его объема уходит напрямую в отопление, другая часть используется для обогрева бойлера. На фото ниже такая технология показана.
Два раздельных контура
Понятно, что в этой схеме говорить о рециркуляции можно лишь в отоплении. Но она опять-таки не самая эффективная по той же причине, имеется в виду подача горячей воды на потребители. Самой эффективной считается схема, предложенная ниже. В ней четко определены контуры, по которым теплоноситель будет проходить и возвращаться обратно в бойлер или котел. Это касается и отопительного контура, и ГВС.
Эффективная схема рециркуляция воды в системе отопления и водоснабжения
Рециркуляция ГВС
В ней циркуляционная система горячего водоснабжения четко прослеживается
Обратите внимание, что теплоноситель, проходя по теплообменнику бойлера, возвращается обратно в отопительный котел. Сама же горячая вода из бойлера циркулирует постоянно по водопроводу горячего водоснабжения
Она не стоит на месте, что обеспечивает постоянное ее нахождение внутри подающих труб
Проходя по ним, она охлаждается. Но при включении смесителя или крана вода тут же попадает на них
Она не стоит на месте, что обеспечивает постоянное ее нахождение внутри подающих труб. Проходя по ним, она охлаждается. Но при включении смесителя или крана вода тут же попадает на них.
Конечно, надо отметить, что это самый затратный вариант двухконтурного отопления, потому что в ней присутствует большая разводка труб. Но она эффективна в том, что не приходится сливать холодную воду, то есть, сливать деньги в канализацию. Тем более, большими будут только первоначальные денежные вложения, которые быстро окупятся.
Разновидности бойлеров
Есть несколько моментов, которые определяют эффективность работы и отопления, и горячего водоснабжения.
- Понятно, что горячая вода по трубной разводке сама двигаться не будет с учетом ее рециркуляции. Поэтому в данный контур обязательно устанавливается насос. Как было уже сказано выше, место его расположение на обратном контуре рядом с бойлером.
- А вот в отопительную систему устанавливать насос не обязательно. Если правильно соорудить трубную разводку с учетом угла наклона и подающего контура, и обратного, то теплоноситель будет двигаться самотеком. Хотя насос здесь будет нелишним в плане равномерного распределения теплоносителя по всем отопительным батареям.
Советы по монтажу
Считается, что легче выполнить обвязку, когда БКНсР монтируется одновременно с котлом и другим дополнительным оборудованием ГВС, поскольку врезать его в действующую схему сложнее из-за габаритов и недостаточности свободных площадей котельного зала.
Основные правила установки:
- рационализация площадки размещения, поближе к источнику;
- обустройство снования для бака;
- установка мембранного гидроаккумулятора на выходе ГВС воды в бойлере, с объемом не менее 1/10 БКНсР;
- обеспечение автономности каждого контура нагрева, через использование шарового крана;
- обеспечение защиты от противотока, через установку обратного клапана;
- обеспечение качества воды фильтрацией.
Требования безопасности при установке:
- Запрещено закреплять тяжелое оборудование на гипсокартонных или тонких перегородках. Кронштейны должны быть закреплены анкерами или дюбелями.
- Не зависимо от вида установки, монтаж производят выше уровня котла, или на его уровне.
- Напольный тип размещают на прочном основании высотой до 1 м.
- При установке, патрубки должны быть направлены к котлу.
Главная задача с которой успешно справляется БКНсР — повышение качества услуги ГВС в энергоэффективном режиме. Фактически, система ГВС с бойлером косвенного нагрева совместила в себе лучшие качества накопительных и проточных агрегатов.
