Утечка в системе отопления
Первое что следует проверить при медленном снижении давления это утечка теплоносителя из труб или прохудившихся радиаторов. А в качестве теплоносителя чаще всего что? Правильно, вода!
Поверьте! Такую утечку, в отопительный сезон, обнаружить непросто, а дело в том, что вы не увидите на полу лужу, ну разумеется если только это не серьёзная протечка, но в таком случае и давление упадёт моментально. Чаще всего утечка будет в виде капелек и эти капельки вы не увидите, поскольку с нагретых труб они быстро испаряются.
В результате, медленно, но верно давление будет падать. Вы раз за разом подливаете воду и этим продолжаете убивать радиаторы. Потому как кислород выделяемый из поступившей, свежей воды, не идёт им на пользу. К тому же большинство моделей котлов имеет защиту и при недостаточном давлении просто отключаются, хорошо если вы будете дома и отреагируете на проблему, а если дома долго никого нет???? То это может обернуться ещё куда большими трудностями.
Как и где искать утечку

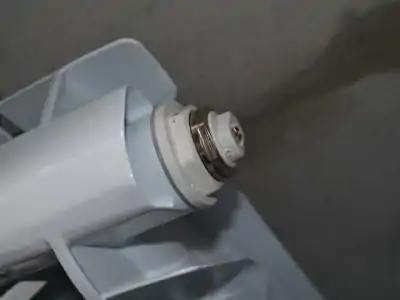

Обращать внимание нужно на пробки радиаторов, места соединения или пайки труб и фитингов. Часто можно увидеть следы от потёков воды в виде ржавых или солевых разводов. Но это зависит от состава воды в вашей местности
Но это зависит от состава воды в вашей местности.
Не редко современные радиаторы, алюминиевые или биметаллические, так же приходят в негодность, порою в крайне незаметных местах, между рёбрами или снизу начинают подкапывать из-за коррозии металла. Не ржавчины конечно, но разные химические процессы тоже повреждают их. Радиаторы нужно внимательно осматривать во время поиска утечки.
Легче будет обнаружить разного рода протечку, если отключить на некоторое время отопление, дать остыть радиаторам и добавить давление до примерно 2.5 Бара. После этого можно будет увидеть капли или лужицы на полу. Внимательно осматривайте полы под радиаторами, места подключения труб, места пайки.
Котёл тоже может быть причиной утечки. Например протекает сам первичный теплообменник или места его соединения. Но пока это небольшие капельки, вы ничего не заметите, во время работы котла они испаряются. Как начнёт протекать активнее, заметите «капель» из котла.
Не зависимо, горит горелка или нет, подкапывающие краны подпитки или клапан аварийного сброса, будут хорошо заметны.
Итак, первая причина падения давления в системе — Утечка теплоносителя.
Как проверить давление в котле и сети
Современное теплоэнергетическое оборудование укомплектовывается показывающими приборами пружинными и электроконтактными манометрами, а также первичными датчиками давления. Пружинные манометры с помощью стрелки показывают давление, которое соответствует состоянию среды в контуре.
Электроконтактный манометр и первичный датчик измеряют давление, если давление пониженное, вырабатывают соответствующий электросигнал и направляют в систему автоматики и КИПиА для принятия решения по управлению процессом с одновременной фиксацией показаний на рабочем дисплее водогрейных котлов.
Приборы по давлению располагают на выходе теплоносителя из котла на гибких подводках, на группе безопасности, после электронасоса и на контуре теплоснабжения. Процесс образования давления в контуре:
- Подпитывают контур, стравливают воздушную пробку, пока давление не выровняется до 1.2 бар.
- Запускают электронасос и добиваются стабильного режима в контуре отопления
- Запускают агрегат и начинают нагрев теплоносителя по заданному температурному графику.
- Вместе с поднятием температуры растет давление в котле Аристон, при выходе на рабочую нагрузку, оно не может быть выше установленные заводом-изготовителем.
- В процессе теплопередачи состояние среды в контуре контролируют по котловому манометру и его показателю на экране котла.
- При падении гидравлического давления, стрелка прибора на котлоагрегате будет падать, на дисплее появиться код ошибки вызванной низким давлением среды.
Если меры не будут приняты, и оно по-прежнему будут уменьшаться, котел автоматически будет остановлен.

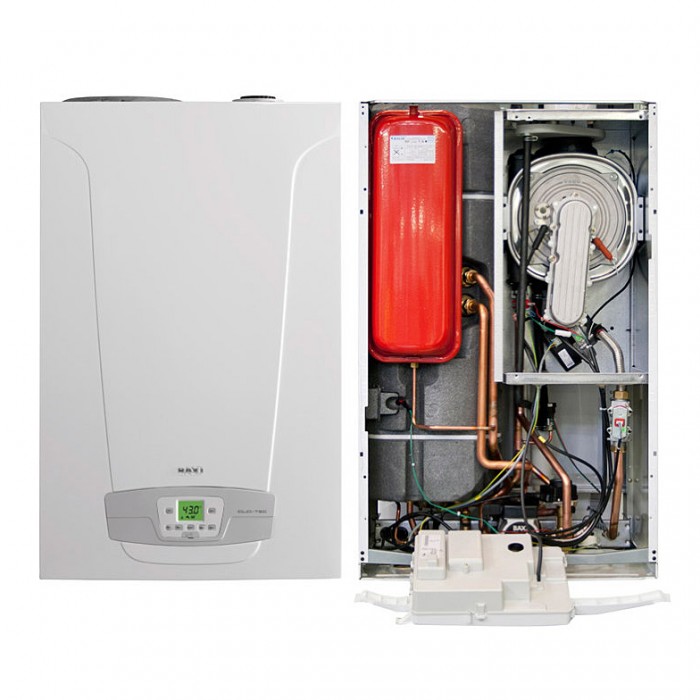

Принцип работы котла
Чтобы разобраться в причинах поломки, необходимо понимать, как работает котел. Двухконтурные приборы «Аристон», «Бакси» и другие модели имеют нескольких блоков. В газовом узле происходит зажигание и горение, водяной узел отвечает за подачу воды и давление в магистрали. Дымоотводный блок выводит продукты сгорания на улицу.
Как только вы запускаете котел, срабатывает насос, который закачивает воду в систему. Открывается газовый клапан. Жидкость циркулирует по трубкам теплообменника, а горелка равномерно прогревает его корпус. Датчики контролируют процесс нагрева. Как только температура достигает заданной, подача газа отключается, нагрев прекращается.
При открытии смесителя срабатывает датчик потока. Он дает сигнал плате о переключении трехходового клапана на обогрев ГВС. Когда смеситель закрывается, клапан переключается на систему обогрева. Некоторые модели оснащены режимом «быстрый старт». Тогда клапан периодически переключается, подогревает и первый, и второй теплообменник.
Как решить проблему давления?
Самое первое, что нужно предпринимать в таких случаях — проверить вентиль. Перед началом проверки убедитесь, что кран подпитки максимально плотно закрыт. Проверьте, что будет происходить, когда газовый котёл находится в выключенном состоянии. Для этого отключите его от электросети. Происходит то же самое даже в выключенном состоянии — решение одно — вызвать сервисную службу, которая заменит вам кран. Заменять кран самостоятельно в домашних условиях не рекомендуется, так как для выполнения этой работы может потребоваться специальное оборудование.
Если же давление будет снижаться только пока котёл включен, причем происходит это не во время использования тёплой воды, а только при включении-отключении котла, то причина поломки, скорее всего, в расширительном баке. Устранить неисправность легко получится и самому, в домашних условиях. Достаточно внешним осмотром найти неисправность, чаще всего это какая-то царапина или небольшая пробоина, затем залатать её специальным клеем. Если пробоина большая, то для починки потребуется помощь специалистов или полная замена расширительного бака.
Ремонт и установка газовых плит газовых колонок
Телефоны для связи:
Оператор: 8 (495) 506 81 52
Мастер: 8 (903) 297 35 57
Не дозвонились?
8 (909) 240 90 51
Офис:
127224 г. Москва
ул. Северодвинская 13
Падает давление в котле
Отопительные газовые котлы нагревают теплоноситель посредством сжигания природного газа, от сгорания которого вырабатывает много тепла и через теплообменник передает теплоносителю. Нагретый теплоноситель (это может быть вода или антифриз) распределяется по всему дому по системе труб и радиаторов. Двухконтурный котел для бытовых нужд обеспечивает нагретой водой всю сантехнику в доме, такие как душ и ванну, а также могут подогревать пол, так сказать «теплые полы». Но как быть, если вдруг вы заметили, что в котле упало давление и до сих пор остается низким. Единственным и правильным решение будет обратиться за помощью к нам.
Для правильной работы системы отопления, отопительные котлы должны поддерживать постоянное рабочие давление, это нужно для нормальной циркуляции нагреваемой воды или любого другого теплоносителя по системе отопления дома — от котла до радиаторов. Потеря давления или слишком низкое давление может повлиять на естественное перемещение теплоносителя, что повлечет за собой не корректную работу всей системы, а в следствии потеря тепла. Низкое давление или хуже того его отсутствие является критической неисправность котла которая требует вмешательство квалифицированного работника, для восстановления тепла в вашем доме.
Контроль над давлением в системе отопления
В конструкцию газовых котлов инженера компаний для сбора информации встраивают различные приборы контролирующие работу аппарата. Они собирают информацию о состоянии системы отопление и посредствам различных информационных окошек выводят их потребителю. Так нормальное рабочие давление в системе отопления обычного частного дома 1,5 – 2 атмосферы. Большее или меньшее значение говорит о проблеме в работе котла.
Следует учесть, что проблемы с давление в системе отопления дома возникают только в системах с принудительной циркуляцией. Если в вашем доме система отопления с естественной циркуляцией, то вы можете столкнуться только с таким явлением как «завоздушивание». Падение давление и воздух в системе устранить самостоятельно практически не возможно, поэтому вам следует пригласить опытного специалиста для ремонта отопительного котла.
Почему изменяется давление в системе отопления?
Разное давление в системе отопления возникает по ряду причин:
- Утечка теплоносителя.
- В системе имеется воздух.
- Применение алюминиевых радиаторов.
Утечка теплоносителя
Очень часто она может происходить из мест соединения, расширительного бака или батарей. Потеря воды идет в местах, пораженных коррозией, то есть оттуда, где имеется ржавчина.
Нельзя отбрасывать и вариант утечки через порванную мембрану расширительного бачка. При этом проверить течь можно, нажав на ниппель вверху бака. Если выделяется вода и воздух, значит, идет утечка теплоносителя. В норме должен быть только воздух. Если вы проверили всю магистраль, все стыки, и нигде нет утечки, то проблема падения давления связана с другой причиной.
В системе имеется воздух
Воздушные пробки в батарее
Причины появления воздушных пробок могут быть разными:
- Нарушение технических требований при заполнении системы теплоносителем.
- Плохая подготовка воды перед наполнением системы, то есть нет агрегата для принудительного удаления воздуха, растворенного в теплоносителе.
- Завоздушивание теплоносителя, когда происходит подсос воздуха при неплотных соединениях.
- Неправильная работа приспособлений для спуска воздуха — когда клапан засорен или не отрегулирован.
Наличие воздушных пробок в отопительных системах приводит к шумам. Это явление не только неприятно для жителей частного домика или многоквартирного дома, но еще и вредно для отопления.
Присутствие воздуха в отопительных приборах и трубах приводит к более опасным проблемам:
- Во время шума трубопровод вибрирует, что ослабляет резьбовые соединения и разрушает сварные швы.
- Система плохо развоздушивается, что не позволяет ее отрегулировать и может привести к прекращению циркуляции теплоносителя в отдельных батареях или стояках. При этом вполне возможно размораживание системы. А если движение теплоносителя прекращается не полностью, то уменьшается КПД отопительной схемы, и увеличивается расхода топлива.
При образовании и попадании воздуха в крыльчатку насоса, может произойти ее повреждение из-за появившейся нагрузки.
Существует несколько методов, позволяющих не допустить попадания воздуха в систему.
Как избежать попадания воздуха в отопительную систему?
- Необходимо правильно ввести в эксплуатацию смонтированную схему отопления. Это должно быть сделано специалистом. Перед запуском нужно осмотреть как систему в целом, так и каждое соединение, краны и клапаны, оценив их работоспособность. Очень часто при осмотре без внимания остается запорный клапан в котле, хотя он тоже может пропускать воду.
- Необходимо провести испытание системы давлением. Для этого компрессором нужно подать давление на 25% больше, чем рабочий напор теплоносителя. Если на протяжении 20 минут не произойдет его сильного уменьшения, значит, система смонтирована хорошо и может быть пущена в эксплуатацию. Но если напор упал, то у произошла утечка, которую необходимо обнаружить и устранить. На потерю воды может указывать характерный свист. Также ее можно определить, если стыки обмазать мыльным раствором. Выделение пузырей возникнет в местах пропускания теплоносителя.
- Наполнение системы производят холодной водой и постепенно. Перед началом необходимо открыть все краны для спуска воды. Если возможно, то выкрутите пробки в батареях и выпустите воздух из системы. Если конструкция позволяет, то откройте клапан для развоздушивания схемы.
Запуск сетевого насоса производят в последнюю очередь, и если все сделано правильно, то системе отопления не нужен принудительный сброс воздуха. Спуск его незначительного количества произойдет через автоклапан и краны Маевского, установленные на каждой батарее. После стравливания воздуха нужно добавить теплоноситель до рабочего напора в отоплении.
В процессе эксплуатации возникают ситуации, когда появляется воздух в трубах. Для его устранения необходимо выполнить следующие действия:
- Определить возможное место расположения пробки с воздухом. При ее наличии батарея или труба становится холодной.
- Отыскать в отоплении точку чуть дальше и выше по ходу течения воды — там, где есть воздушный клапан или краник. Через него необходимо спустить воздух, включив подпитку системы.
Почему поднимается давление в настенном котле
В редких случаях возникает обстановка, когда показания манометра неожиданно увеличиваются в два раза. Это может быть связано с одним из трёх факторов:
- Измеритель сломался и показывает неправильные цифры.
- Кран подпитки не выдерживает напора и начинает капать.
- Вторичный теплообменник вышел из строя.
Проблема заметнее около вентиля сброса. Если устройство стало вести себя необычно: выбрасывать вместе с воздухом часть воды, скорее всего, в системе повышено давление. В этом случае нужно взглянуть на показания манометра.
Чтобы решить проблему открывается кран Маевского на радиаторе и сбрасывается давление до нормального. Затем некоторое время наблюдают за показателями: если они растут, значит, проблема не в устройстве измерения.
Рекомендуется сильнее затянуть кран подпитки. Если ничего не изменилось, следует ознакомиться с руководством по эксплуатации. В нём описана гидравлическая схема, которую нужно изучить.
Причины падения давления
Давление в газовом котле может падать, при:
- утечках теплоносителя из отопительной системы;
- сбоях в электроснабжении;
- дефектах расширительного бака;
- неправильной эксплуатации оборудования или некачественном монтаже.
В случае снижения рабочего давления котел перестает работать: вода перестает поступать в теплообменник, поэтому автоматика останавливает работу оборудования. Далее мы подробно рассмотрим наиболее частые причины и расскажем, как можно их исправить.
Падает давление при включении горячей воды
Самая частая неполадка. Если при отключении горячей воды давление быстро восстанавливается, значит проблема с краном подпитки: он либо неплотно закрыт, либо неисправен. В этом случае давление между контуром отопления и системой водоснабжения выравнивается, но как только открывается кран – резко падает.
Подобная неисправность опасна не только нарушением работы, но и приводит к повышению окислению труб, возникновению осадка солей и полному засорению.
Кроме того, неисправным может быть подсосу воздуха в контур отопления или сбоями в работе 3-ходового клапана.
Протечки воды
Если при работе котла низкое давление наблюдается постоянно, то возможны протечки воды в соединительных узлах, радиаторах или расширительного бака. В этом случае необходимо проверить всю отопительную систему на герметичность, даже если из закрытого котла вода не капает.
Чтобы избежать проблемы, перед отопительным сезоном проводите регулярное сервисное обслуживание: специалисты проверят всю систему на герметичность, а также заменят изношенные прокладки и уплотнители.
Воздушные пробки
Трещины и разгерметизация может привести не только к утечкам, но и к засасыванию воздуха внутрь отопительной системы, из-за чего образуются воздушные пузырьки. К резким скачкам давления также может привести неправильное заполнение контура водой или ее высокая температура (больше 85 градусов).
Определить наличие воздушных пробок достаточно просто: если в какой-то части системы трубы холодные, скорее всего там образовалась воздушная пробка.
Проблема также легко решаема. Просто выпустите лишний воздух через специальные клапаны стравливания.
Дефекты расширительного бака
Расширительный бак выполняет в системе две функции: при нагреве воды хранит ее излишки, а также балансирует изменение давления.
Бак состоит из двух отделений (с воздухом и водой), которые разделены мембраной. По мере нагрева вода расширяется, сильнее давит на мембрану, сжимая воздух. При установке бака воздух внутрь закачивают через ниппель сверху. При долгом сроке эксплуатации он может начать пропускать воздух, из-за чего давление на мембрану перестанет оказываться.
В данном случае единственным решением будет только полная замена бака, заменить только ниппель невозможно. Но перед этим обязательно проверьте герметичность всех других частей системы – может проблемы в них.
Трещины в теплообменнике котла
Во время работы в теплообменниках возникают микротрещины, которые начинают пропускать воду, а также засасывать воздух внутрь системы. Определить эту неисправность достаточно проблематично: вода внутри котла очень быстро испаряется. Решить проблему можно только заваркой трещин, либо полной заменой теплообменника.
Ошибка в работе измерительных приборов
Если манометр показывает низкое давление, но котел работает все также эффективно, утечек и трещин нигде нет, а все компоненты системы исправны, тогда возможно неисправен сам контрольно-измерительный прибор.
Проверить это можно при помощи установки дополнительного манометр на вход котла. Замените неисправный прибор.
Проблема с краном сброса
Предохранительный клапан (или кран сброса) монтируется отдельно и нужен для балансировки давления в отопительной системе. Пружина давит на затвор, как только давление превысило норму, пружина сжимается, открывая затвор и выпуская либо воздух, либо воду.
После 7 циклов пружина изнашивается и перестает выполнять свою функцию: давление либо скачет, либо постоянно снижается. Кроме этого, появится постоянная течь.
Попробуйте закрутить кран. Если проблема не устранена, тогда механизм придется заменить: ремонтировать клапан не рекомендуется.
Низкое давление или его скачки в новом газовом котле
Скачки давление при первичном запуске нового оборудования – вполне обычное явление: в контуре еще находится много воздуха, который с помощью спускных кранов выйдут и давление нормализуется.
Причины падение давления и варианты решения
Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается
Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт
Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.
Падает давление в системе при включении горячей воды
Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.
Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение. Падению давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.
Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.
Падает давление из-за протечек
Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.
Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.
Узлы, которые нужно осмотреть и проверить в первую очередь:
- соединительные фитинги;
- радиаторы;
- расширительные баки;
- двухконтурные котлы.
Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.
Воздушные пробки
Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.
Пониженное давление может возникать из-за воздушных пробок
Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.
Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.
Проблема с расширительным баком
Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.
Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.
Проблема с расширительным баком может стать причиной изменения давления
Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.
Неисправность измерительного оборудования
Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.
Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.
Трещины на теплообменнике в котле
На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.
В стенках теплообменника могут поваляться со временем микротрещины
Кран сброса теплоносителя не закрыт плотно
Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.
Низкое давление воды в котле что делать
Если в радиаторах не обнаружено протеканий, то причина, почему пропадает давление, кроется в котле. Из-за чего это случается и как поднять (набрать, накачать, повысить) давление? Если вы часто подкачиваете воду, а котел не держит давление, есть вероятность, что в теплообменнике образовались микротрещины. При нагревании котла трещины увеличиваются и происходит утечка. Срочно требуется вмешательство специалиста или можно свищ устранить своими руками.

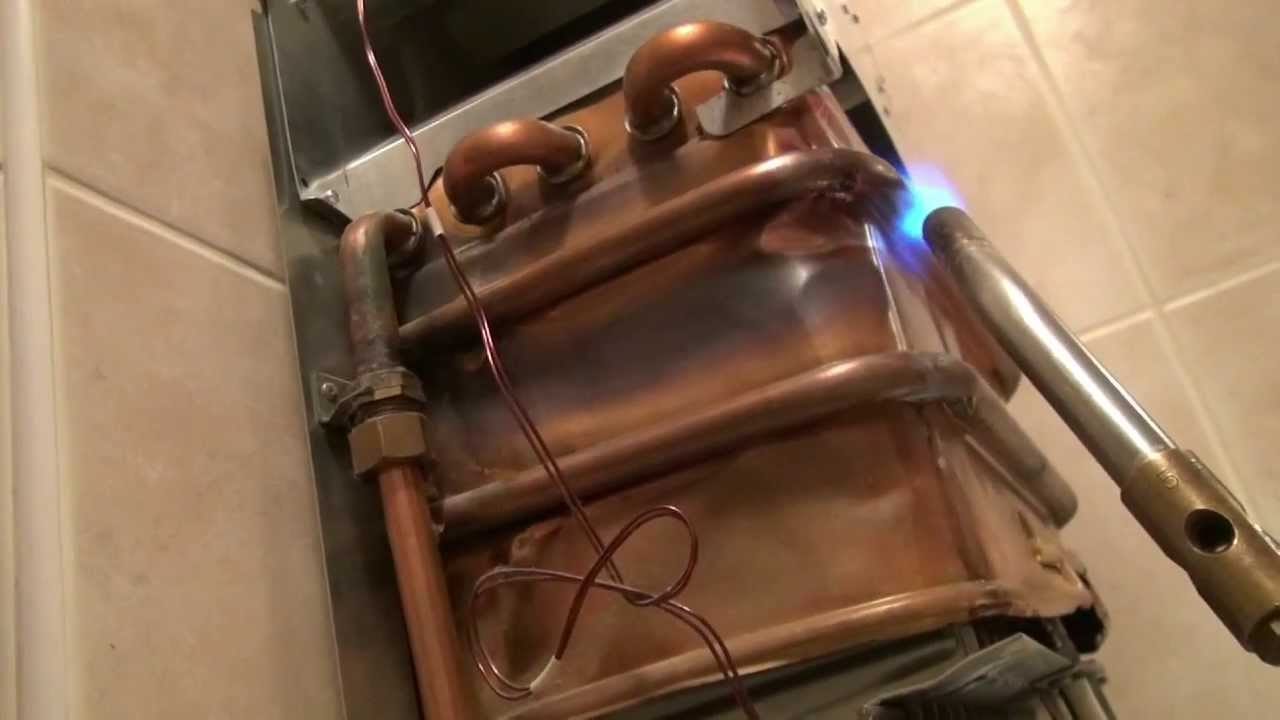

Пайка теплообменника Причина появления микротрещин — износ теплообменника, частое промывание реагентами, плохое качество металла, из которого он изготовлен, гидроудары при резком увеличении давления в магистрали. Случаются они, как правило, после аварий в водопроводных магистралях. Места, где есть микротрещины, можно определить по слою накипи. Если снять теплообменник несложно, можно попытаться их запаять. Битермические теплообменники практически невозможно отремонтировать из-за конструктивных особенностей, его придется менять. В котле не поднимается (не набирает) давление, когда течет подпитывающий кран. Если напор в магистрали выше давления в котле, жидкость через кран подпитки увеличивает напор в котле до критической точки, происходит сброс через предохранительный клапан. В результате этого напор уменьшается, вода с системы отопления передавливает жидкость в водопроводе и отопительной системе. Закройте кран, проверьте герметичность его соединения или поменяйте, в случае неисправности. Выключается (падает) давление до 0 при неисправности трехходового клапана. В клапан могут попасть большие куски накипи или ржавчины, которые препятствуют протоку, прочистите клапан. Проблема с расширительным баком может стать причиной изменения давления. При нагревании увеличивается объем воды в системе, этот излишек поступает в расширительный бак. Внутри бака находится резиновая мембрана. Пространство между внешней стенкой и мембраной бака заполняется газом. Излишек жидкости заполняет мембрану и происходит сброс давления в отопительной системе. Газ выравнивает излишний напор. После того, как температура падает, жидкость опять поступает в систему. При утечке газа этого не происходит. Причина неправильной работы компенсационного бака — изношенный ниппель, который нужно заменить. Хуже, когда порвалась мембрана, придется менять сам бак.
Расширительный бак в разрезе Для подкачки воздуха в компенсационный бак можно воспользоваться автомобильным насосом. Как добавить (подать, подкачать) давление в расширительном бачке?
Какие виды давления бывают
Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:
- статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
- динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
- рабочее, получается путем сложения двух видов давления — статического и динамического;
- избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
- номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
- максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
- опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве, оно может превышать рабочее в 1,5 раза.
Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.
- Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
- Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
- Рабочее. Включает два вышеуказанных варианта.
- Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
- Номинальное. То, которое указал производитель в документации к конкретной модели.
- Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
- Опрессовочное. Используется на производстве при проверке техники.
В контуре отопления показатели измеряются атмосферами
Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур
В остальных случаях оно не должно отклоняться от нормы
В остальных случаях оно не должно отклоняться от нормы.
- Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
- Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
- Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.
Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.
Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.
Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.
Факторы, которые влияют на давление внутри контура:
- Воздействие теплоносителя на стенки элементов сети отопления;
- Высота заложения труб, подвешивания радиаторов и котлоагрегата;
- Конструкция магистральных участков трубопровода.
Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:
- Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
- Место установки оборудования, протяженность контура;
- Этажность дома;
- Параметры и состояние внешнего водовода.
Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости
Подключение одноконтурного и двухконтурного котла
Подключение одноконтурного и двухконтурного котла
Причины падения давления в контуре:
- Наличие утечек в трубопроводе;
- Нарушение работы котла, трещины на поверхности теплообменника;
- Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;
Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.
