Пошаговое руководство по промывке песочного фильтра для бассейна

Из чего сделать корпус фильтра.

Ёмкостью для фильтра может послужить корпус от расширительного бака мембранного типа. В этом случае его необходимо освободить от «груши» (мембраны) и обработать изнутри краской, защищающей от образования ржавчины.

Второй вариант это пластиковая полипропиленовая бочка объемом не менее 60 л. Такие нередко имеются на дачах. Этот материал устойчив к агрессивному воздействию и не подвержен коррозии. Но не все из них смогут выдержать давление. Чаще всего в таких самодельных конструкциях вырывает крышку, но может и лопнуть сам корпус – по тонкому месту.

Внутренняя конструкция фильтра

Необходимо обеспечить поступление в фильтр грязной воды и откачку очищенной. Для этого в стенки корпуса, или в крышку врезают штуцеры. Зоны врезки тщательно обрабатывают с обеих сторон герметизирующим составом.

К штуцеру подачи крепят фильтр грубой очистки, предохраняющий от попадания крупного мусора. Это может быть готовый картридж, или самодельное устройство – например, конусная часть пластиковой бутыли, обтянутая капроновым чулком.

Помимо своей основной функции, такая деталь сыграет роль диффузора, чтобы поступающая в фильтр струя воды разбрызгивалась и не «копала» песок. Подготавливают водозаборник, которым может служить любая перфорированная емкость с дополнительной обтяжкой мелкой сеткой, ячейки которой мельче гранул песка.

Для изготовления простейшего водозаборного дренажного устройства можно использовать отрезок пластиковой трубы с пропаянными отверстиями, который сверху обтягивают укрывным садовым материалом. Либо использовать готовый, имеющийся в продаже, цилиндрический картридж, который применяют для фильтрования питьевой воды.

Фильтрация воды в бассейне

Наряду с химической очисткой воды имеет высокое значение и механическая очистка с применением фильтровальной установки.

Мощность фильтровальной установки должна позволять пропустить через фильтр весь объем воды в течении 5-6 часов. Вода должна очищаться 2-3 раза в сутки. Рекомендую при температуре воды в бассейне до 24гр.С прокачивать через фильтр весь объем воды 2 раза, при температуре 24-30гр. С – 2,5 раза, при температуре 30гр.С – 3 раза в сутки.

В процессе работы фильтра манометр указывает давление на входе в фильтр. Через некоторое время после начала работы фильтра наблюдается увеличение давления. Это происходит в результате прогрессирующего загрязнения фильтра. Когда давление становится более 1,5 бар или с зеленого цвета шкалы стрелка перемещается в красную зону, требуется промывка фильтра.

Для этого:

Выключите насос,
Установите шестипозиционный вентиль в положение «промывка» (BACKWASH),
Откройте кран на трубе слива в канализацию
Включите насос

Обратите внимание на цвет сливающейся воды. Не удивляйтесь, если вода в начале покажется чистой, через некоторое время она приобретет коричневый оттенок.
Как только вода станет чистой на вид, выключайте насос.
Установите шестипозиционный вентиль в положение «Уплотнение» (RINSE),
Включить насос и дайте ему поработать 20-40 секунд.
Выключайте насос и закройте кран на трубе слива в канализацию.

Если в процессе работы фильтра давление на манометре будет ниже начального давления, то нужно произвести очистку предварительного фильтра насоса и скиммера.

Для этого:

  • Выключите насос,
  • Закройте все краны на всасывающих и напорных магистралях.
  • Снимите прозрачную крышку предварительного фильтра на насосе.
  • Выньте корзину с загрязнениями и очистите ее.
  • Установите на место корзину.
  • Проверьте наличие воды в насосе (залейте по необходимости).
  • Установите на место крышку предварительного фильтра, проверив уплотнение.

В начале каждого рабочего периода проверяйте состояния песка в фильтре. Если песок загрязнен нечистотами не подлежащими промыванию (нефтепродукты, цемент, глина и т.д.) или нарушилась зернистость песка, песок подлежит замене.

ВНИМАНИЕ. Перед каждым переключением шести-/четырех позиционного вентиля, насос должен быть выключен!!!. FILTER (фильтрация)

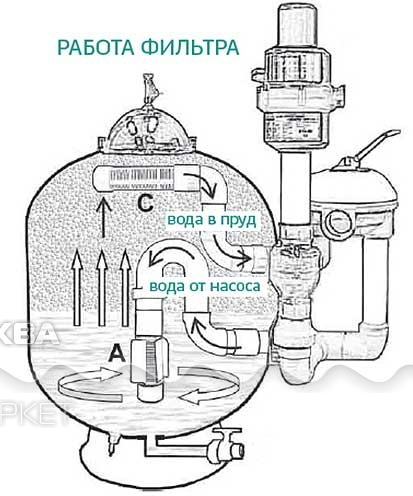

FILTER (фильтрация)

Вода из бассейна, проходя через фильтр, подается обратно в бассейн. Этот режим используется для фильтрации.

BACKWASH (Обратная промывка)

Вода из бассейна через фильтр, промывая его сливается в канализацию. Этот режим используется для промывки фильтра.

RINSE (Уплотнение)

Вода из бассейна проходит через фильтр, уплотняя песок, и сливается в канализацию. Используется для очистки фильтра.

WASTE (Опорожнение)

Вода из бассейна, минуя фильтр, сливается в канализацию. Этот режим используется для работы с пылесосом при сильных загрязнениях и для слива воды из бассейна.

RECIRC (Циркуляция)

Вода из бассейна, минуя фильтр, подается обратно в бассейн. Этот режим используется для работы с нагревателем без фильтрации.

CLOSED (закрыто)

Все закрыто. Этот режим используется в перерывах в работе фильтра.

Особенности выбора

В статье детально разобраны все конструктивные типы пылесосов для бассейна, представлены лучшие модели и производители этих агрегатов. Выбор же всегда за потребителем. Каждому владельцу необходимо четко проанализировать объем своего водоема, степень загрязненности, периодичность очистки. Потом отправляться в интернет за покупкой инструмента.

Если внимательно почитать отзывы людей, пользующихся этой техникой не один год, окажется, что одни очень хвалят простейшие механические пылесосы. Другим нравится полуавтомат, который очень тщательно осуществляет уборку. Третьи не нахвалятся автоматикой. Им очень импонирует, что машина сама трудится целыми днями, пока не наведет идеальную чистоту в своем бассейне.

Каким пылесосом для бассейна пользуетесь?

РучнымАвтоматическим

Пошаговая инструкция к использованию

Эксплуатация фильтр-насосов Бествей требует соблюдения общих правил, а также знания некоторых нюансов, свойственных имеющейся модели. Вся необходимая информация есть в инструкциях.

Как собрать?

Сборка фильтр насоса Бествей выполняется в следующем порядке:

  1. Установка емкости на ровную площадку. Фиксация в устойчивом положении.
  2. Установка плунжерных клапанов. Присоединение шланга от насоса к емкости. подключение выходного, а также сливного шлангов к соответствующим клапанам.
  3. Сборка элементов крышки — установка сетчатого фильтра и 6-ходового клапана.
  4. Засыпка наполнителя.

Заполнение емкости песком можно выполнить и после присоединения шлангов к бассейну и подаче электропитания, чтобы можно было сразу приступить к подготовке фильтра к работе. Картриджный фильтр-насос поставляется в собранном виде, понадобится только подключить его к бассейну и установить фильтрующий элемент.

Подробнее читайте в этой статье.

Подключение

Подключение фильтр-насоса Бествей к бассейну не представляет сложности:

  • выходной патрубок чаши соединяют со входом насоса;
  • выход песчаной емкости соединяют с входным патрубком бассейна;
  • подключают фильтр-насос к канализации.

Устройство может какое-то время работать и без подключения сливного шланга к канализации, но для первого запуска понадобится сливать воду, поэтому обойтись без присоединения сливного шланга не получится. Подробности — в этой статье.

Как осуществить первичный запуск?

Порядок действий при первом запуске:

  1. Открываются сливной кран и кран подачи воды из чаши. 6-ходовой кран устанавливают в положение «обратная промывка», включают насос и запускают процесс на 10-15 минут, чтобы вымыть из песка пыль, мелкие частицы.
  2. Отключают насос, переводят 6-ходовой кран в режим «уплотнение», запускают насос и производят обработку в течение 5-8 минут.
  3. Отключают насос, устанавливают режим «фильтрация», запускают циркуляцию, приступают к обычной эксплуатации насоса.

Запуск картриджного фильтр-насоса не требует никаких дополнительных действий, сразу начинают обычный процесс очистки воды.

Частота и периодичность включения

Существуют разные режимы работы фильтр-насосов Бествей:

  • непрерывный;
  • 4/4 (4 часа фильтрация и 4 часа обычная циркуляция воды);
  • 8/8;
  • 12/12;
  • 16/16.

Режимом работы управляет таймер, который программируют на определенную последовательность пусков и отключений. Можно запускать или останавливать устройство вручную, но это требует постоянной заботы и внимания, утомляя владельца.

Выбор периодичности включения зависит от мощности и особенностей конструкции насоса, состояния электродвигателя. Как правило, пользователи не выбирают режим самостоятельно, следуя рекомендациям производителя.

В инструкции к фильтр-насосу указано, какая частота включений оптимальна для данного устройства, владельцу остается только соблюдать заданный режим.

Уход и обслуживание

Уход и обслуживание фильтр-насосов Бествей заключаются в контроле за состоянием наполнителя (или фильтрующего элемента) и своевременной регенерации.

Когда давление манометра превысит допустимое значение, насос отключают и приступают к промывке песка (или к замене картриджа).

Кроме этого, необходимо проверять состояние соединительных элементов и переходников. При появлении протечек надо остановить работу обвязки и заменить отработанный элемент.

Текущий ремонт

Ремонт фильтр-насосов Бествей можно выполнить самостоятельно, если неполадки незначительные. Как правило, проблемы возникают в соединениях или на участках перехода трубок.

Если возникли более серьезные неполадки — отказал электродвигатель, насос перестал качать воду насос и т.п., необходимо обратиться в ремонтную мастерскую.

Пытаться решить проблему самостоятельно не рекомендуется, особенно, если фильтр-насос находится на гарантии.

Как отправить на длительное хранение?

По окончании летнего сезона фильтр-насос отправляют на хранение. Для этого его отсоединяют от всех трубопроводов и сети электропитания, удаляют наполнитель или картридж, тщательно промывают внутреннюю полость и просушивают ее.

После этого устройство помещают в полиэтиленовый мешок и укладывают в коробку. Ее помещают на стеллажи в сухом месте, где нет опасности механического повреждения. Оптимальный вариант — хранение в отапливаемом помещении, чтобы резиновые уплотнители или прокладки сохраняли рабочие качества.

Как проверить, какой работает?

При переключении каждого режима фильтрационная система выполняет определенные действия. Чтобы понять, какой режим используется, смотрят на следующие параметры:

  • при включении фильтрации человек должен слышать, что вода постепенно проходит через фильтр, выходит из него в очищенном виде;
  • при уплотнении и опорожнении грязь постепенно накапливается в фильтре, затем выводится в канализацию, после этого можно увидеть, что аппарат стал чище изнутри;
  • если включить циркуляцию, вода не будет очищаться от механических взвесей, но в ней исчезнут живые микроорганизмы, поэтому она не будет зеленой;
  • если осуществляется закрытый режим, устройство полностью перестает работать.

При включении любого из этих режимов, кроме закрытого, слышно, как аппарат работает, перекачивает воду. В итоге, она становится кристальной, прозрачной. Это и свидетельствует о качественной работе.

Если фильтрация подключена верно, это можно проверить. Открывают крышку устройства, убеждаясь, что внутри отсутствует воздух, а проходит только вода.

Делать это нужно через 30-40 секунд после первичного подключения. За это время весь содержащийся в воздух устранится. Если малейшие или крупные частицы воздуха остаются внутри, насос перекачивать воду не будет.

Инструкция по эксплуатации обогрева

Электронагреватель:

Электронагреватель проточного типа предназначен для нагревания воды бассейна путем преобразования электрической энергии в тепловую. Нагревание происходит при протоке воды через корпус электронагревателя, с расположенными в нем ТЭНами. В корпус электронагревателя встроен датчик температуры, который дает сигнал к включению и выключению ТЭНов. Электронагреватель оснащен задатчиком температуры с градуированной шкалой 10-40гр и датчиком потока отключающим ТЭНы при уменьшении водяного потока ниже 2880 л/час, что предохраняет ТЭНы от перегорания.

Для подогрева воды бассейна необходимо переключением кранов добиться протока воды через корпус электронагревателя (скорость не ниже 2880 л/час), включить электронагреватель и выставить с помощью задатчика, расположенного на корпусе электронагревателя, желаемую температуру воды бассейна.

Монтаж и обслуживание электронагревателя должны осуществляться квалифицированным персоналом в соответствии с требованиями ПУЭ, СниП. Использование УЗО 30мА и заземление прибора обязательно.

Теплообменник:

Обогрев предназначен для подогрева воды в бассейн путем теплообмена между теплоносителем (например, из системы отопления) и водой бассейна проходящей через колбу теплообменника.

Для управления используется блок управления фильтрацией и нагревом к которому подключается электропитание фильтровальной установки/ Блок управления предусматривает несколько режимов работы:

  1. Выключено (AUS) – устройство выключено. Рекомендуется для использования в период консервации или после полного опорожнения бассейна.
  2. Автоматический (Automatic) – включение и отключение фильтра происходит в соответствии с заданием таймера, подогрев воды происходит во время работы фильтра до совпадения температуры воды в бассейне и значения установленного задатчиком на панели управления. Нагрев происходит с максимальной мощностью независимо от заданной температуры. Рекомендуется для повседневного использования.
  3. Ручной (Hand) – фильтровальная установка работает непрерывно независимо от алгоритма таймера, нагрев происходит непрерывно до температуры установленной задатчиком. Рекомендуется для использования при запуске бассейна (первоначальное наполнение, расконсервация и т.п.).

На панели блока управления расположены:

  • индикаторы режимов работы:
    • Установка (Betrieb) – показывает наличие напряжение питания на теплообменнике.
    • Фильтрация (Filter) – показывает, включен или нет фильтр в данный момент.
    • Нагрев (Heizung) – индицирует включение циркуляционного насоса и нагрева бассейна.
  • кнопка
    • Нагрев выключен (Heizung Aus).
    • Нагрев включен (Heizung Ein).
  • Задатчик температуры с установочной шкалой 10-40 гр.С
  • Задатчик режимов работы: Выключено (Aus), Автомаический (Automatic), Ручной (Hand).

Установка и подключение теплообменника должны проводится квалифицированными специалистами с соблюдением норм регламентирующих методы и порядок производства работ, обеспечение безопасной эксплуатации принятые в данной местности (ПУЭ, СНиП).

Процесс установки и использования

Процесс монтажа агрегата следует начинать еще в процессе проведения строительных работ по сооружению бассейна. Порядок действий следующий:

Крепеж закладных частей оборудования осуществляется при помощи арматурных сеток на этапе вязки арматурных каркасов.
В процессе монтажа опалубки необходимо оставить свободные отверстия для установки труб и электрокабелей. Для этих целей в нужных местах уложить пенопласт, тогда бетон не попадет на эти точки. После удаления опалубки этот материал можно просто демонтировать. В результате у вас должны получиться нужные отверстия. Когда бетон высохнет, то следует приступить к монтажу закладных элементов в готовые отверстия.
За наружные стенки водоема вывести трубопровод, что дальнейшая установка оставшихся элементов бассейнов происходил легче. Когда оборудование закреплено на свободные места, то для устранения отверстий следует использовать цементно-песчаный раствор.
Подвод коммуникаций и требуемого оснащения для процеживания воды. Такие мероприятия должны осуществляться на заключительном этапе

Очень важно при монтаже песочного фильтра продумать про гидроизоляцию. В тех местах, где гидроизоляция будет стыковаться с закладными деталями, со временем будут образовываться протечки

Для устранения такой проблемы необходимо приклеить гидрофильный профиль из каучука по периметру закладки. Для повышения надежности желательно выполнять все эти манипуляции с использованием специального герметического клея.

На видео – промывка песочного фильтра для бассейна:

Правила безопасности

Осуществляя мероприятия по установке очистительного насоса в бассейн, необходимо соблюдать следующие рекомендации:

  1. Монтаж насоса и фильтра должен вместить на расстоянии от 1 м до стенок водоема.
  2. В зоне насоса должен быть достаточным воздухообмен. Во время установки насос не должен быть закрытым.
  3. Если необходимо выполнять регулировку, насос следует отключить от электросети.
  4. Чтобы правильно установить вентиль, обязательно отключается насос. После нажимается рукоятка и поворачивается в необходимое положение. Рукоятка должна точно попасть в канавку.
