Какие неисправности реле давления воды для насоса могут быть?

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

• оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
• износ рабочего колеса помпы, не может нагнать воду до нужной силы;
• повышенный износ уплотнительных сальников, подсос воздуха;
• необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
• потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Принцип действия реле давления

Для того, чтобы понять принцип действия реле, ослабляем обе пружины. Через некоторое время, потраченное на раздумья и щёлканье разобранным реле, можно сделать следующие важные выводы.

• Конструкция прибора довольно остроумная. Сделано все добротно и прочно. Как ни странно, в ней нет узких мест, подразумевающих неуверенное или неустойчивое срабатывание.
• На металлическом основании одним концом закреплена металлическая платформа. Платформа может подниматься и опускаться под действием поршня. Здесь тоже нет никаких заеданий
• Большая пружина действует на платформу против давления воды (поршня), уравновешивая его (давление).
• Маленькая пружина действует точно так же, то есть действует против давления воды. Однако она сама по себе меньше и расположена дальше от шарнира, который позволяет подниматься и опускаться платформе. А самое главное то, что вступает маленькая пружина в действие не сразу. Получается, что сначала давление воды уравновешивается только большой пружиной, и только после того, как платформа поднялась до определённой высоты, она упирается в малую пружину. Последняя вступает в дело, добавляя сопротивление. С этого момента платформе нужно подняться совсем немного, чтобы контакты перещёлкнулись и выключились.

За резкое и скачкообразное срабатывание электрической части реле отвечает второй крохотный шарнир с пружинкой. Основная платформа и электрический шарнир не могут находиться в одной плоскости. Между ними обязательно должен быть угол. Как только платформа поднимается выше второго шарнира, контакты сваливаются вниз. И наоборот, как только платформа оказывается ниже плоскости шарнира контакты перещёлкиваются вверх. Плоскость, как я уже указывал, находится чуть выше основания малой пружины. То есть, платформа поднимается до этого основания не перещёлкиваясь, затем нужно ещё очень небольшое движение вверх уже под действием обеих пружин, и, вуаля, контакты уже выключены.

Крошечная пружинка, которая распирает два шарнира и не дает им находиться одновременно в одной плоскости

Вот принцип работы реле давления. Остался вопрос, как регулируется момент включения и выключения мотора насоса. За это отвечают пружины и та нелинейность, которая создаётся маленькой пружиной. Как мне кажется, исходя из описанного выше принципа действия, большая пружина отвечает за момент включения, а маленькая — устанавливает момент отключения. Точнее даже не так! Большая пружина отвечает за давление включения, а малая задает дельту между включением и выключением. Вот такая формулировка куда точнее.

Почему же реле работает ненадежно? Это крайне сложный вопрос и он остается открытым. Реле выполнено из хорошей толстой стали. Платформу согнуть можно, наверное, только в тисках. Контакты перекидываются довольно жёсткой пружиной. У меня не сложилось впечатления, что этот узел хранит в себе какую-то опасность или угрозу надёжности. Сами контакты очень мощные и не пригорели за много лет. В чем же проблема?

Удалось включить насос, но он не работает

Еще одна проблема, с которой сталкиваются владельцы насосных станций, – насос не работает после включения. Чаще всего это происходит в том случае, если вы длительное время его не включали. Крыльчатка будет неподвижной после запуска. При этом издается сильный гул. Обязательно сразу выключайте насосную станцию, если заметили такие сигналы.

Исправить ситуацию можно достаточно легко – прокрутите крыльчатку вручную. Когда система запустится в нормальном режиме, вы справились с задачей. Если вы длительное время не пользовались насосной станцией, специалисты рекомендуют промыть оборудование.

Бытовая насосная станция ремонт

Наиболее популярные проблемы

№1. Насос продолжает вращаться, но вода все равно не поступает. Как правило, это связано с нарушением герметичного состояния трубопровода, а также с некорректной работой обратного клапана. При ее отсутствии можно просто долить нужный объем и проверить обратный клапан.

В том случае, если ни одна из принятых мер не помогла, то, скорее всего ваш насос вышел из строя по причине воздействия абразивов, причем чаще всего это песок. Обычно для устранения дефекта советуют провести замену корпуса или крыльчатки. Иногда приходится полностью заменять весь насос.

№2. При работе в виде рывков ваш нанос иметь поврежденный гидробак. По этой причине, у него не получается набрать нормальный уровень давления. В гидробаке любого насоса есть корпус и мембрана, находящаяся внутри. Прежде чем выполнить ремонт насосной станции, необходимо нажать на бак с другой стороны, где находится ниппель. Когда внутреннюю мембрану разорвало, то из этой детали всегда течет вода.

Еще одной популярной проблемой считают дефекты корпуса, поэтому нужно постараться найти трещинку или отверстие. Их надо хорошо заделать. Также для решения проблемы можно попробовать закачать воздух в бак. Чтобы подкачать воздух следует воспользоваться штуцером, имеющим золотник.

№3. Насос может не включаться, если нет электричества. Это значит, что сначала придется проверить, а по возможности и почистить контакт

Кроме того, очень важно, чтобы обмотка была не повреждена. Про сгорание двигателя можно узнать по неприятному запаху, который характерен для горящего изоляционного материала. №4

Еще насос может включаться, но почему-то не начинает вращаться. Это объясняется поломкой конденсатора. Ремонт насосной станции своими руками выполнить также несложно. Обычно в подобной ситуации оказываются насосы, длительное время находившиеся без должного применения. При поломке такого рода нужно поменять старый конденсатор на новый

№4. Еще насос может включаться, но почему-то не начинает вращаться. Это объясняется поломкой конденсатора. Ремонт насосной станции своими руками выполнить также несложно. Обычно в подобной ситуации оказываются насосы, длительное время находившиеся без должного применения. При поломке такого рода нужно поменять старый конденсатор на новый.

№5. Также бывает ситуация, когда мотор исправно работает, но не может выключиться. Основная причина связана с нарушением в функционировании реле давления. Устранить поломку удается с помощью регулировки самого реле, а делается это двумя пружинками, находящимися прямо на поверхности детали

Самое главное, чтобы вся работа была выполнена с особой осторожностью

Также рекомендуется определить реле – исправно ли оно. Здесь будет достаточно просто почистить отверстие и снова проверить работу реле.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

Если нормально работающий насос внезапно засбоил, тонеобходимо предварительно принять простые меры:

Внимательно осмотреть на герметичность систему водоснабжения.
Провести ревизию и, при необходимости, почистить фильтры.
Обратить внимание на давление в гидроаккумуляторе станции.

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

• Воздушная пробка в заборной магистрали и нагнетательном отделе насоса.

• Обмельчание источника.
• Поломка либо засорение обратного клапана насоса.
• Неисправность мембраны гидроаккумулятора.
• Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Рекомендуем статью по теме

Найти и устранить поломку, или что делать, если не отключается реле давления воды для насоса

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Разбираем реле давления

Реле давления со стороны подключения воды

Первым делом открутим 4 винта на узле подсоединения реле к водопроводу. Винты открутились легко. Сняв узел, обнаруживаем под ним банальную резиновую мембрану и поршень. Очевидно, вода под давлением толкает поршень, и он поднимает платформу, заставляя сжиматься большую пружину. Очевидно также, что когда я открутил этот узел у хорошо поработавшего реле, я обнаружил под ним довольно значительное количество ржавчины в виде суспензии и песка.

Мембрана, тем не менее, в обоих случаях оказалась в хорошем состоянии. Поршень не деформирован. Его вообще трудно деформировать. Он сделан из довольно толстой стали. Точнее 1.5 мм.

Откручиваем остальные винты. Отделяем металлическое основание от пластикового корпуса. Попутно снимаем электрический контактный узел. Его ножки просто были зажаты между металлическим основанием и пластиковым корпусом.

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

• подгоревшие контакты;
• солевые отложения на спиралях;
• засор и ржавчина гидравлического входа;
• попадание в мембранный отсек песка, других инородных частиц и образование отложений;
• неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Как предотвратить появление проблем?

Чтобы избежать возможных проблем необходимо грамотно подойти к подбору реле давления. Характеристики автоматики должны быть оптимальными для работы с конкретным оборудованием. Лучше в этом вопросе обратиться к помощи специалиста.

Профилактическими мерами для предотвращения проблем являются:

• Применение магнитного пускателя для снятия нагрузки от больших токов с контактов реле.

• Периодический внешний осмотр реле и проверка наиболее критических точек — соединительный патрубок и контакты.
• Не реже 1 раза в 2 месяца проверка, и при необходимости, настройка регулировок.

Важно! Порог давления включения реле на запуск насоса должно быть на 0,2 атм. ниже, чем давление в гидроаккумуляторе

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

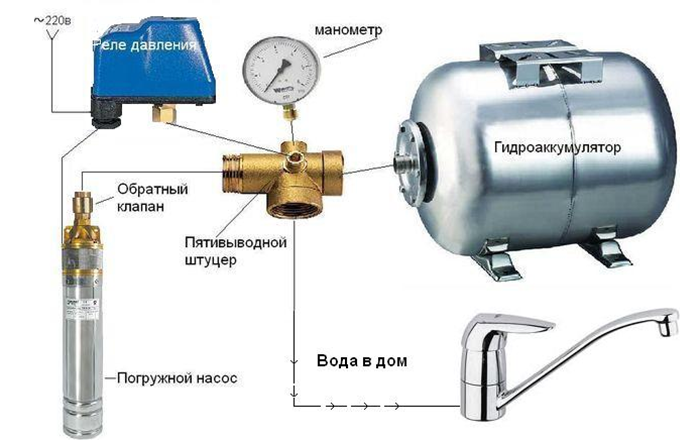

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$
Italtecnica РМ/5G (м) 1/4″	1 — 5 атм	1,4 — 2,8 атм	Италия	IP 44	27-30$
Italtecnica РT/12 (м)	1 — 12 атм	5 — 7 атм	Италия	IP 44	27-30$
Grundfos (Condor) MDR 5-5	1,5 — 5 атм	2,8 — 4,1 атм	Германия	IP 54	55-75$
Italtecnica PM53W 1″	1,5 — 5 атм	Италия	7-11 $
Genebre 3781 1/4″	1 — 4 атм	0,4 — 2,8 атм	Испания	7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Почему насосная станция работает, но вода не поступает в дом

Есть еще один вариант неисправности насосной станции, который связан с блокированием транспортировки воды в системе. В этом случае нужно определить, куда при включении насоса перемещается вода. За движение жидкости в одном направлении отвечает обратный клапан. Именно его износ отвечает на работоспособность насоса. Если обратный клапан испортился, вода просто возвращается в скважину. Если же вода поступает в заборный шланг, тогда эту причину исключаем.

Помимо неисправности клапана он может еще и забиваться. В этом случае вода просто не поступает в систему из-за того, что сам клапан слишком засорен. В этом случае достаточно промыть клапан под напором воды, после чего реально использовать его дальше.

Проблемы с обратным клапанам могут заключаться в износе пружин. В этом случае вы можете их заменить. Если же причина не только в пружинах, потребуется замена всего клапана.

Если вы обнаружили, что вода попадает в систему, и она есть в заборном шланге, тогда причина неисправности может заключаться в протечках. Все трещины нужно загерметизировать, предварительно зачистив.

Если же вы исключили все вышеперечисленные причины, не стоит исключать низкий дебет скважины. Этот параметр обязательно учитывают при выборе источника воды, но существуют потенциальные риски попадания песка и примесей.

Износ крыльчатки тоже может служить блокировкой поступления воды. Если комплектующая вышла из строя, это будет провоцировать ее работу вхолостую. Стоит оценивать перспективы замены и чистки крыльчатки. Для устранения этой проблемы иногда проще установить новый насос.

Помните, что насосное оборудование работает от сети. Любые сбои оборачиваются сопутствующим нестабильным функционированием насоса.

Устройство комплекса насосного оборудования

Для того чтобы понять, какие неисправности могут возникать в комплексе насосного оборудования при организации насосного водоснабжения, как их исправлять, необходимо знать состав устройств и порядок их работы.

Насосные станции состоят из следующих узлов:

• собственно насосного оборудования. В зависимости от характеристик источника водоснабжения, насосы могут быть погружными или поверхностными. Они могут иметь различные режимы работы и мощность;
• аккумулятора гидравлического давления. Этот узел представляет собой емкость, которая разделена на две части перегородкой из гибкой, но прочной резины. При работе насосного устройства емкость заполняется водой и резиновая перегородка растягивается. При прекращении работы насоса перегородка стремится принять первоначальное положение и возвращает накопленную в емкости воду в трубы, поддерживая давление в трубопроводах водоснабжения на постоянном уровне;
• управляющего блока. Этот узел состоит из манометра, измеряющего давление в системе. Механическими деталями в блоке управления выставляются минимальные и максимальные показатели давления. При достижении минимальных показателей блок дает команду на включение насоса, а при достижении максимальных – насосное оборудование отключается.

Устройство комплекта насосного оборудования

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

• заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
• клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
• клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Пример обвязки реле давления для насоса

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Причины сбоя в работе водяной станции

Неправильно отрегулированное реле давления

В этом случае насос будет качать воду непрерывно, соответствуя неправильно заданным параметрам на реле давления. В этом случае придётся провести отладку оборудования.

На устройстве контроля имеются две пружины — большая и маленькая. Стоит знать, что большая пружина отвечает за нижнюю границу давления. В то время как маленькая — это разница между большим и меньшим показателями давления.

Регулировку проводят таким образом:

• Водяную станцию обесточивают путём отключения от электроэнергии.
• Гидроаккумулятор полностью освобождается от воды (не качает воду) и при этом стравливается весь воздух через специальный клапан.
• К входному патрубку гидробака необходимо подключить любой насос с манометром.
• Теперь стоит накачивать гидроаккумулятор по отметку установленного на реле рабочего давления.
• В это же время стоит подобраться к пружинам реле и отрегулировать большую из них, задав минимальный порог давления, который будет вынуждать насос включаться и качать воду. Для этого необходимо покрутить пружину по часовой стрелке, если хотите увеличить показатель, и против часовой стрелки — если желаете его уменьшить.
• И осталось выставить разницу между нижним и верхним порогами рабочего давления. То есть нужно задать параметр верхнего давления, при котором насос будет выключаться и качать воду. Для этого необходимо повернуть регулятор меньшей пружины по часовой стрелке (для увеличения показателя) или против часовой стрелки (для уменьшения показателя).

Засорение управляющего блока

Еще одна из причин, по которой система часто перестает срабатывать на выключение. Стоит знать, что корпус реле давления имеет небольшое входное отверстие, которое со временем может загрязняться. Поэтому необходимо периодически делать проверку всех контактов рабочего узла на наличие засоров перед тем как искать более сложные причины и выяснять, почему станция не выключается.

Невыявленная утечка жидкости

Такая причина достаточно распространена и стоит принять её во внимание, если станция часто не выключается. Возможно, в гидробаке имеется мелкая течь, через которую вода попросту покидает резервуар

Соответственно рабочее давление в системе постоянно низкое, что вынуждает автоматику работать беспрерывно.

В этом случае необходимо делать осмотр гидроаккумулятора на предмет разгерметизации и проводить соответствующий ремонт.

Окисление контактов

Не стоит списывать со счетов и возможное окисление контактов в реле давления. К сожалению, часто водяная станция не выключается или, наоборот, не включается именно по этой причине. В этом случае придётся делать разборку прибора и осматривать все контакты. В случае необходимости аккуратно зачищают элементы питания и соединяют все в обратном порядке.

Перепады напряжения в сети

Не менее частая проблема, которая мешает надёжной работе насосной станции для скважины или колодца. Именно нестабильное напряжение в сети вызывает сбои в циклах включения/выключения насосного оборудования в системе водоснабжения.

Для устранения неполадки нужно делать проверку напряжение в системе электроснабжения при включенном агрегате. Если часто наблюдаются постоянные резкие или мелкие перепады, то необходимо предпринять меры (установить дополнительные генераторы или трансформаторы, в зависимости от проблемы в системе электроснабжения). Делать это обязательно, иначе насос попросту сгорит.

Произвольный подсос воздуха

На специальном клапане гидробака, который предназначен для стравливания скопившегося воздуха в системе водоснабжения, может также происходить сброс настроек. В этом случае будет наблюдаться постоянный или частый подсос воздуха из системы. Как результат, в гидробаке будет нестабильное рабочее давление. Это вынуждает насос для колодца включаться и работать постоянно/непрерывно, подавая воду в бак без выключения. Чтобы устранить проблему, придётся делать регулировку клапана для сброса воздуха.

https://youtube.com/watch?v=4HTzY8JTz1c
