Дренажные, циркуляционные и другие разновидности насосов для горячей воды

Виды

Главная классификация оборудования такого типа осуществляется по расположению ротора, выделяется две основные группы:

  1. «Сухие» – в таких системах ротор защищен от воды герметичными уплотнителями, полностью изолирующими теплоноситель. Оборудование такого типа равноценно перекачивает как холодную, так и горячую жидкость. Такие устройства требуют регулярной смазки, которая осуществляется самостоятельно. Это требуется для того, чтобы уплотнители быстро не изнашивались, и поддерживалась герметичность системы. Сухие насосы имеют высокий КПД, но издают много шума при их эксплуатации.
  2. «Мокрые» – в системах такого типа смазка элементов насоса осуществляется непрерывно благодаря теплоносителю. Такая конструкция позволяет обойтись без регулярного технического обслуживания. Оборудование работает практически бесшумно. Однако, КПД мокрых насосов в несколько раз меньше, что делает их менее популярными.

Нюансы при подключении

Существует ряд советов для правильного подключения погружного оборудования. Следует придерживаться рекомендаций по подготовке устройства:

1.следует отмерить высоту источника до воды, чтобы знать размер троса, с помощью которого будет удерживаться насос.

2.Шланги крепят, используя хомуты для герметизации соединительных деталей.

3.Трос должен быть изготовлен из металла, либо капрона, и проходить через проушины на устройстве.

4.Насос оснащают молдингом, чтобы корпус не стукался об стенки шахты.

При нижнем заборе жидкости от дна должно оставаться расстояние в один метр. При верхнем заборе воды до дна колодца оставляют полметра.

Запитывают насосное оборудование от электричества по окончанию монтажа. Подведение к электричеству делают по земле вне скважины. Во время работы насоса надо следить, чтобы не было работы в сухом режиме. Через каждые два часа следует отключать насос от сети, чтобы дать 20 минут на остывание.

Внимание! Не рекомендуют применять трос счаленного типа, чтобы подвешивать дорогие насосы

Характеристика видов водяных насосов

На сегодняшний день налажен выпуск разнообразного оборудования для бассейнов, поэтому у потребителя есть прекрасная возможность выбрать насос любой формы, размера и показателей мощности. Существуют модели, которые адаптированы для объёмных стационарных или небольших по размерам, сборных бассейнов. Некоторые модели имеют специальный фильтр, способствующий глубокой очистке воды, и могут быть задействованы при работе подводных пылесосов. Режим работы в этом случае изменяется посредством управляющего крана, расположенного на фильтре.

Дренажный

Позволяет откачивать практически чистую или с легким загрязнением воду, и характеризуется высокой производительностью, компактностью и возможностью не только стационарного использования, но и переноса в любое, удобное для работы место.

Фильтрующий

Организуют движение и очистку водной среды. Обладает парой гофрированных шлангов и фильтрующей системой в виде префильтра для предварительной очистки. Система позволяет улавливать крупный мусор и позволяет значительно увеличить срок эксплуатации насоса за счёт уменьшения повреждений рабочего колеса.

Самовсасывающий

Наиболее распространенный вид, способный поднимать воду на высоту в три метра, поэтому часто устанавливается выше уровня воды без применения обратного клапана и обеспечивает качественную фильтрацию. Существуют также модели, оснащенные двигателем с водозащитной изоляцией.

Тепловой

Стандартный вариант энергоэффективного оборудования. Забирает при помощи коллектора, обладающего высокими теплообменными свойствами тепло от первоисточника, что позволяет значительно снизить затраты на качественное отопление. Максимально эффективно создаёт тепловую энергию для нагрева воды. Некоторые моделимогут иметь такие дополнительные функции, как дезинсекция, охлаждение, а также нагрев воды на выходе.

Циркуляционный

Такое устройство может быть задействовано в качестве вспомогательного для основного насосного оборудования. Простота конструкции позволяет выполнять локальные задачи, включая осуществление циркуляции водных масс в отдельном месте бассейна, создания фонтана или пузырьков, а также обогащения воды озоном.

ВидМаркаНапорПроизводительностьТемпература перекачиваемой среды
Самовсасывающий, циркуляционный, со встроенным улавливателем для волос и волоконWATERblue-HДо 34 мдо 90 кубических метров в часдо 60˚С
Самовсасывающий, циркуляционный,для подачи и фильтрации водыWATERblue-КДо 26 мдо 56 кубических метров в часдо 60˚С
Циркуляционный, со встроенным фильтром грубой очисткиUNIBADДо 40 мдо 600 кубических метров в часдо 60˚С
Со встроенным префильтром для очистки перекачиваемой водыНerborner.XДо 52 мДо 640 кубических метров в часдо 60˚С
Вертикальный, со встроенным фильтром и волосоуловителем.UNIBADДо 44 мДо 640 кубических метров в часдо 60˚С
Самовсасывающий со встроенным фильтром и низким потреблением электроэнергии.UNIBAD-72не более 35 метровне более 100 кубометров в часдо 60˚С

Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.

Стоит отметить, что есть несколько видов погружных насосов.

  1. Вибрационные – здесь работа основана на электромагнитном поле и вибрации специального механизма, подобные виды насосов требуют определенных правил установки. В частности, существуют строго заданные расстояния до дна.
  2. Центробежные аппараты, которые были рассмотрены выше.

Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

Совет! При использовании выносного эжектора можно осуществлять добычу воды с внушительной глубины.

Погружные насосы

Погружные насосы, помимо прочего, делятся по назначению:

  • скважинные;
  • колодезные;
  • дренажные;
  • фекальные.

Скважинные имеют вытянутую форму и используются для добычи воды из скважин. Компактные габариты позволяют опускать в небольшие по диаметру скважины, однако добычу можно вести с очень большой глубины. Отличаются высокой мощностью работы. Используются только для воды со слабым загрязнением или полностью чистой.

Колодезные используются для выкачивания воды из шахт и колодцев. Основное отличие от скважинных – больший размер и меньшая глубина погружения. Являются достаточно мощными, могут работать с водой, в которой содержится ил, песок или глина. Достаточно тихие и не вибрируют.

Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.

Фекальный насос не имеет значительных отличий от дренажных, кроме того, что они рассчитаны на сильнозагрязненную воду с твердыми веществами большого размера (порядка 35 мм в диаметре).Также в них устанавливаются ножи для измельчения мусора. Подобные насосы могут быть как погружными, так и наружными.

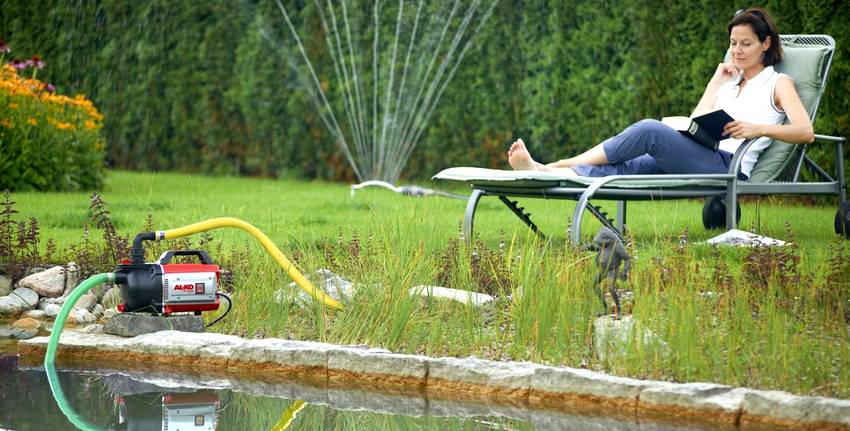

Поверхностные насосы

Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:

  • самовсасывающие;
  • автоматические;
  • насосные станции.

Самовсасывающие насосы бывают безэжекторные и эжекторные. В первом случае втягивание воды обеспечивается самой конструкцией, во втором с помощью создания вакуума в камере. Применяются для полива, доставки питьевой воды или для бытовых нужд, а также для забора воды из водоемов на поверхности (реки, пруда). Вода должна быть чистой или с небольшим загрязнением.

Автоматические насосы обеспечиваются автоматикой, которая упрощает процесс использования. За насосом не нужно следить. Насосы с автоматикой питаются от электричества. Сам автомат может быть установлен непосредственно в модели или же в качестве отдельной системы. Основная задача – оптимизация использования, а также защитная функция. Например, устройство перестанет работать при резком обмелении водоема, повышении температуры перекачиваемого вещества или при перепадах напряжений в сети.

Насосная станция состоит из самого насоса, обратного клапана, системы управления и аккумулятора. Подобное устройство имеет резиновую грушу, установленную внутри металлического корпуса. В грушу закачивается вода, а вокруг нее воздух. Специальный датчик реагирует на изменения в давлении окружающей среды, которые происходят по мере наполнения груши водой. Когда давление достигает максимума, датчик останавливает подачу воды.

Можно ли использовать циркуляционный насос для полива ↑

Сложности с поливом растений – актуальная для многих огородников проблема. Циркуляционный насос универсален, поэтому помогает решить и ее. Как правило, «корень зла» заключается в слабом напоре воды. Объемы воды нужны большие, но система водоснабжения зачастую не способна перекачивать ее с нужной скоростью и давлением. Установив насос, можно обеспечить желаемый напор.

Насосы используют в системах капельного полива, которые нуждаются в рабочем давлении 0,2-4 атмосферы. Чтобы организовать такую систему, на возвышении устанавливают накопительные баки и на несколько часов в день включают циркуляционные насосы. Это позволяет добиться большей эффективности полива, чем при монтаже самотечных систем, которые часто не оправдывают ожиданий.

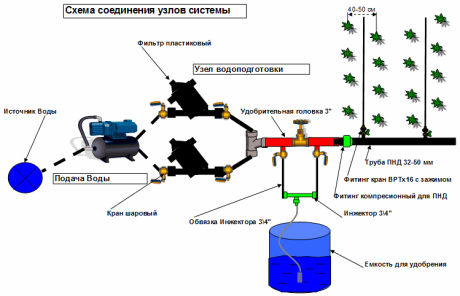

Схема устройства капельного полива

При выборе модели обращайте внимание на основные параметры: мощность, максимальное давление, объем и высоту подъема перекачиваемой жидкости. Если возникают сложности с расчетом, не нужно покупать насос «на глазок», проконсультируйтесь со специалистом

Что касается производителей, то на рынке насосного оборудования хорошо зарекомендовали себя торговые марки «Halm», «Wilo» (Германия), «Grundfos» (Дания), «Pedrollo» (Италия), «AlfaStar» (Польша). Продукция этих брендов завоевала доверие покупателей во всем мире. Если бюджет позволяет, лучше приобрести модели именно этих производителей.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

  • теплоноситель никак не соприкасается с воздухом в помещении;
  • внутри герметичной системы трубопроводов давление выше атмосферного;
  • расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

  1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
  2. Трубы подачи и обратки располагают под наклоном.
  3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
  4. Давление внутри открытой системы отопления равно атмосферному.
  5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

  • на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
  • подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

  1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
  2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
  3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
  4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
  5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Насосы для грязной воды

Насосы для грязной воды решают больше задач, чем их собратья по цеху, предназначенные для чистой воды. Они перекачивают сточные воды, откачивают воду из подвала или котлована, подают влагу для полива и даже заставляют работать фонтаны. Конструкция насосов для грязной воды позволяет им без особого ущерба для своей конструкции справляться с водой, в которой содержится большое количество различных примесей: песка, травы, глины, ила, фекалий и другого мелкого мусора. В данной статье мы рассмотрим три основных типа насосов для грязной воды:

  • дренажные,
  • фекальные,
  • фонтанные.

Дренажные насосы

Эти насосы незаменимы, когда нужно избавиться от большого количества грязной воды, которая скопилась в одном месте. Такая вода представляет собой не только загрязненную, но и химически агрессивную жидкость. Как и насосы для чистой воды, дренажные насосы бывают погружными, полупогружными и поверхностными. А по типу – центробежными или винтовыми. И также чаще всего их оснащают поплавковыми выключателями.

Погружной дренажный насос Wilo Drain TS40

Помимо поплавкового выключателя дренажный насос всегда имеет специальный входной фильтр, предотвращающий попадание крупного мусора внутрь устройства. В паспорте насоса указывается предельная величина твердых частиц, с которыми он может справиться. Лучше, чтобы в рабочей жидкости не встречались частицы крупнее.

Но при выборе дренажного насоса следует обратить внимание не только на «калибр» частиц загрязнения, но и на расположение всасывающего клапана. В зависимости от этого расположения различают:

  • насосы с всасывающим клапаном в дне корпуса,
  • насосы с всасывающим клапаном сверху.

Насосы с верхним клапаном отличаются большим сроком службы, т.к. снижается риск попадания внутрь устройства крупного мусора. Зато производительность «донного» варианта заметно выше. Чтобы уберечь насосы с всасывающим клапаном в дне корпуса от забивания мусором их устанавливают на специальные подставки.

Фекальные насосы

Фекальные или канализационные насосы, главным образом, нужны для обеспечения работы автономной канализации дома. Конструктивно они очень похожи на дренажные и отличаются от них наличием специальных ножей, которые измельчают органические остатки и даже пластик перед попаданием в рабочую камеру насоса. Также они изготавливаются из материалов, с повышенной устойчивостью к температуре и агрессивной среде.

Существуют модели фекальных насосов с охлаждением самой перекачиваемой жидкостью и имеющие специальный охлаждающий контур. Разумеется, последние более надежны, но и имеют более высокую цену.

Погружной дренажный/фекальный насос Джилекс Дренажник 255/11 ФН

В отличие от насосов для чистой воды, среди фекальных некоторой популярностью пользуются полупогружные насосы. У них в жидкость погружена только сама насосная камера, а верхняя часть, где расположен двигатель, находится на специальном поплавке, который может долгое время выдерживать воздействие агрессивной среды. Такие насосы отличается невысокой ценой, их удобно монтировать, но работают они только с жидкостями, где размер частиц загрязнения не превышает 1,5 см, т.к. ножами они не оборудованы.

Фонтанные насосы

Фонтанные насосы позволяет обустроить на участке настоящий фонтан. Как правило, вместе с фонтанным насосом продается комплект телескопических насадок, с помощью которых можно создавать фонтанную струю разной высоты и геометрической формы. Существуют поверхностные и погружные фонтанные насосы.

Насос фонтанный DAB NINPHAEA 1

Кстати, фонтан на участке не только радует глаз, но и способствует насыщению воды кислородом, что предотвращает ее цветение, заиливание и упрощает уход за водоемом.

Струйные насосы

Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.

Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания. Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода.  Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.

  1. Эжекторный только перекачивает вещество. Работает с водой.
  2. Принцип работы инжекторного насоса — нагнетание вещества. Используется для выкачивания пара.
  3. Элеваторный применяется с целью понизить температуру носителя, что достигается смешиванием с функциональной жидкостью.

Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

Плюсы:

  • надежность;
  • нет необходимости постоянного технического обслуживания;
  • простая конструкция;
  • широкая сфера применения.

Минус — низкий КПД (не более 30%).

Устройство насоса

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала

Главными элементами, из которых состоит циркуляционный насос, являются:

  • корпус из нержавеющей стали, бронзы, чугуна или алюминия;
  • роторный вал и ротор;
  • колесо с лопастями или крыльчатка;
  • двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

Фекальные насосы

Фекальные насосы иногда относят к дренажным: они предназначены для откачки вод из стоков, канализации. Такие аппараты применяются для загрязненных вод с примесью крупных частиц. Также они снабжены специальным режущим механизмом, предназначеным для особо твердых примесей.

Также, данные приборы используются для откачки сточных вод из унитазов, ванн, душевых, умывальников, раковин, стиральных и посудомоечных машин

При выборе такого насоса, важно обращать внимание на диаметры отверстий

В системах, изготавливаемых в нашей стране, диаметр достигает от 100 до 110 мм. Основной причиной этого является принцип отвода сточных вод, который принят в большинстве канализационных систем. Но в отличии от стран СНГ, в европейских странах имеются другие требования, поэтому прокладываемые трубы имеют меньший размер.

Маркировка насоса

Все нужные пользователю данные содержит маркировка на передней панели. Цифры на циркуляционном насосе означают:

  • тип устройства (чаще всего это UP — циркуляционный);
  • тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
  • диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
  • напор в дециметрах или метрах (может отличаться у разных производителей);
  • монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Стоит выбирать насос только от проверенных брендов. Надежные устройства представлены и в средней ценовой категории

А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO

Насос для перекачки воды: характеристика агрегата

Насос для перекачивания воды является гидравлическим агрегатом, который осуществляет забор, напорное нагнетание и перемещение жидкости горизонтальным или вертикальным способом. Это происходит посредством трансформирования электрической энергии в потенциальную или кинетическую. От способа преобразования энергии зависит внутреннее строение агрегата.

Производительность насоса — это объем воды, который он может перекачать за единицу времени

Любой автономный или обычный электронасос для воды, независимо от разновидности устройства, состоит из металлического корпуса, рабочего колеса, которое располагается на валу, сальников, подшипников, направляющего устройства, электродвигателя, кожуха на нем, всасывающего и напорного патрубков. Корпус агрегата выполняется из чугуна или стали. Он имеет два отверстия. Нижнее используется для забора воды, куда присоединяется всасывающий трубопровод через приемный патрубок, а боковое, где фиксируется напорный шланг, – для нагнетания.

К основным рабочим параметрам механического насоса для воды относятся мощность, напор, производительность. Первый показатель напрямую определяет эффективную работоспособность агрегата и обозначает количество кВт/ч, которое будет потреблять устройство. Развиваемый напор определяет допустимое расстояние, на которое можно перекачивать жидкость

Здесь внимание уделяется протяженности напорного трубопровода

Глубина подъема жидкости указывает, с какого уровня можно осуществить подъем воды. Производительность устройства определяет объем воды, который агрегат может перекачать за единицу времени.
