Катушка для длинноватого шланга своими руками (с телегой)

Как своими руками сделать катушку для шланга

Александр Степанов из подмосковного городка Химки собрал ординарную конструкцию которая позволяет просто перемещать тяжёлую катушку с поливочным шлангом.

Лет 10 тому вспять на даче я сделал барабан (катушку) для поливочного шланга» который служит мне до сего времени. Благодаря широкому основанию он стабильно держится во время разматывания 20 м шланга. При сматывании шланга зажимаю ногой основание и руками вращаю катушку. Всё отлично, только шланг таковой длины с приближением пенсии становится всё тяжелее. Не очень удобно, ну и опасно для позвоночника – подымать его и нести в хозблок. Купил в магазине две катушки различных размеров, но они очень быстро вышли из строя. Потому решил сделать ещё один барабан и телегу для транспортировки обеих катушек.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ ДЛЯ ИЗГОТОВЛЕНИЯ КАТУШКИ ДЛЯ ШЛАНГА СВОИМИ РУКАМИ

Шуруповёрт либо дрель, пара струбцин для дерева, угольник, угломер либо транспортир, ножовка по металлу либо болгарка, заклёпочник (лучше с длинноватыми ручками).

Перечень материалов для изготовления катушки для большого садового шланга

Дюралевый профиль квадратного сечения со стороной 20 мм

Дюралевый профиль квадратного сечения со стороной 20 мм

Дюралевый профиль квадратного сечения со стороной 20 мм

100 х 100 х 1,5 мм

80 х 100 х 3 мм

Другие элементы катушки для шланга

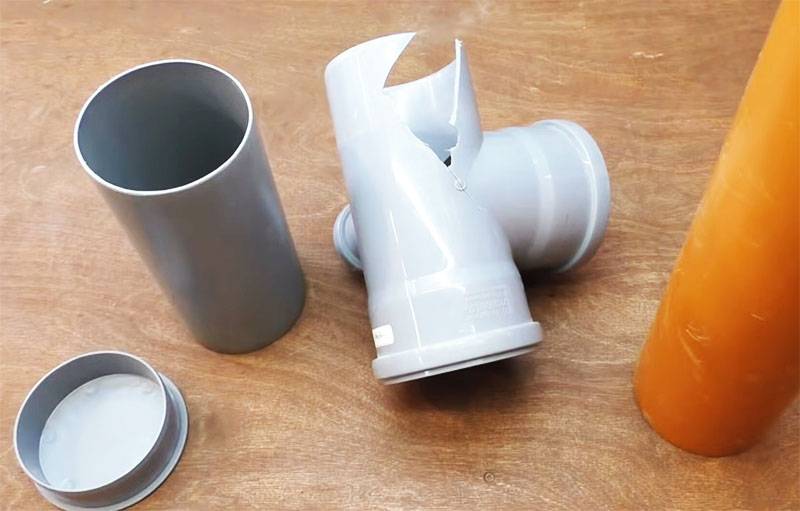

Для следующей группы деталей понадобятся пластиковые трубы, используемые в канализационной системе. Среди них:

• серая крестовина или тройник (можно сломанный);
• отрезок серой трубы;
• отрезок коричневой трубы;
• заглушка.

Для тех, кто занимается сантехникой, не будет секретом, что стенки у этих труб имеют разную толщину. Именно это и требуется для работы.

Элементы сантехники, необходимые для изготовленияФОТО: youtube.com

Немного поработав с трубами и крестовиной (не трогая заглушку) можно получить следующие детали:

• два небольших отрезка коричневой и серой трубы;
• часть крестовины, которая шире труб по диаметру;
• узкое кольцо из коричневой трубы.

Готовые элементы сматывающего механизма катушки для шлангаФОТО: youtube.com

Изготовление катушки для шланга своими руками- фото

1.Трубы внутри барабана подают воду в шланг и являются осью вращения катушки.

2.При выборе ширины и диаметра барабана исходил из необходимости доступа к трубам во время монтажа и эксплуатации.

3.Размеры катушки взял немного больше заводских, чтобы можно было нарастить длину шланга.

4.Размеры заготовок для кронштейна вымерял по месту с учётом зазоров и толщины шайб.

5.При склеивании кронштейна в дело пошли все имеющиеся струбцины.

6. После высыхания клея обрезал выступающие части, обработал шкуркой и просверлил отверстия под ось.

7.Перед окончательной сборкой покрыл кронштейн акриловым лаком.

8.Металлический соединитель при подключении к подводящей трубе позволяет катушке вращаться, не нарушая герметичности.

9.Фитинг для подключения шланга собрал под углом, чтобы он не перегибался. Дополнительным заглушённым отводом, вставленным в отверстие в толстой рейке барабана, зафиксировал катушку на оси.

10.Подключены внешние трубы для подачи воды.

11.Для облегчения отпиливания элементов колеса-штурвала я оснастил пилу маленькой «кроваткой» с боковым упором.

12.Колесо состоит из 8 элементов, ступицу выточил из ветки орешника, а спицы — из сосны.

13.Отверстия под шканты делал ближе к внутренней стороне элементов колеса. После скругления наружного периметра восьмигранника они окажутся в центре.

15.Для стяжки колеса при склеивании использовал ремённую стяжку для рамок, из которой вынул вставки для углов, и струбцины.

16.Штурвал с вклеенной заглушкой.

Предисловие

Вряд ли вы являетесь разводчиком суккулентов, если не прошли мимо заголовка статьи. В наших широтах каждый, кто хочет разбить сад и огород, должен позаботиться о надлежащем поливе растений. Марафон с лейкой, по старинке, пусть проходит теща, а для любимой жены придется прикупить шланг поливочный на катушке.

Подготовка инвентаря, техники и поливочной системы к зиме

Вот что нужно для этого сделать.

1. Ручные инструменты

С ручным инвентарем все просто. В первую очередь подготовку к зиме грабель, вил и лопат неплохо начать с их очистки от остатков растений, прилипшей грязи и высохшей земли. Чаще всего это делают при помощи сухой щетки, а потом промывают водой из-под крана. После этого металлические части лучше вытереть насухо и обработать машинным маслом. Если лезвия затупились, то их необходимо заточить напильником либо бруском.

Хранить ручной садовый инвентарь лучше в сухом закрытом помещении, чтобы избежать появление ржавчины и морозных повреждений. Например, на полках в сарае.

Штурвал для катушки

Мне захотелось сделать ручку для вращения катушки в виде корабельного штурвала; хорошо смотрится, да и сыну игрушка. Конструкция штурвала — та же, что и у колеса телеги, которое мне уже приходилось делать, только с рукоятками.

Колесо имеет 8 спиц и, соответственно, обод его состоит из 8 элементов-» косяков». Для изготовления ступицы нужен был материал из твёрдых лиственных пород дерева, так как вся нагрузка при вращении ложится на неё. У меня была подходящая ветка ореха, древесина которого имеет нужную плотность. Спицы выточил из сосны. Их общий диаметр по концам сделал меньше длины окружности ступицы, чтобы не пришлось мучиться при сборке колеса. У меня этот диаметр равен 18 мм.

Самым сложным было правильно рассчитать части обода колеса — «косяки». Я использовал для этого собственные формулы, и в результате получил следующие значения (при диаметре обода 48 см и толщине его 6 см):

• длина внутренней стороны — 15 см;
• длина внешней стороны — 20 см;
• угол между большим основанием и боковыми гранями — 67,5 градуса.

После подготовки сегментов просверлил в них глухие отверстия под спицы и рукоятки. Подобрал диаметр так, чтобы спицы входили плотно, но чтобы их не нужно было забивать, иначе было бы тяжело склеить ровное колесо. Когда всё было готово, собрал штурвал всухую и пронумеровал детали. Для дополнительной жёсткости решил усилить клеевое соединение с помощью шкантов 8 мм.

Дальше собрал всё на клей (взял густой, чтобы он не очень быстро впитывался в древесину). Торцы сегментов смазывал клеем с обеих сторон, иначе, пока все детали колеса встанут на свои места, клей может высохнуть. После высыхания клея начертил окружность на наружной стороне и обрезал на самодельном приспособлении для ручного лобзика. После обрезки зашлифовал стыки сегментов и неровности окружности, вклеил рукоятки.

Теперь предстояло насадить штурвал на ось катушки с той стороны, с которой была установлена муфта с заглушкой. Решено было вклеить заглушку е ступицу штурвала. Сделал это на клей «Холодная сварка». Так как отверстия под оси делал пером, внутри отверстия под заглушку появились боковые отверстия. Они послужили дополнительным креплением, а быстрое схватывание и консистенция «Холодной сварки» позволили вклеить и выровнять всё по месту.

После схватывания клея зачистил неровности и покрыл штурвал в два слоя лаком. Затем вставил внутрь заглушки резиновую прокладку и закрутил штурвал на место, дополнительно ещё и намотав ФУМ.

Катушка для шланга готова — можно открывать воду и пользоваться. Плюсов в моей конструкции много: катушка легко вращается, её размеры позволили нарастить шланг, не надо нагибаться при сматывании шланга, конструкция жёстко закреплена и не прыгает при использовании. Результатом я доволен.

Есть и неудобства. Например, при разматывании можно зацепиться шлангом за рукоятку штурвала — если тянуть сильно вбок. Можно было бы закрепить внизу столба направляющий поворотный ролик, но у меня катушка закреплена в таком месте, что в эту сторону шланг тянуть невозможно, поэтому я обошёлся без ролика.

Ссылка по теме: Опора для подвязки кустов своими руками

Популярные производители садовых шлангов для полива

Существует множество отзывов, какие шланги лучше для полива. Цена изделия также играет немаловажную роль. Она зависит не только от типа и материала изготовления шланга

Выбирая качественное и долговечное изделие, следует обратить внимание на производителя. Среди лучших компаний, которые занимаются изготовлением поливочных шлангов, можно выделить Karcher, Verdi, Gardena, Xhose. Все они предлагают высококачественный сертифицированный продукт

Все они предлагают высококачественный сертифицированный продукт.

Лидирующую позицию в рейтинге занимает компания Karcher. В каталогах производителя можно встретить изделия из разных материалов и различной длины. Продукция отличается прочностью, гибкостью, надежностью, долговечностью, устойчивостью к температурным колебаниям и давлению. Компания выпускает не только традиционные, но и плоские варианты изделия. Купить садовый шланг для полива можно от 1000 руб. за 20 м.

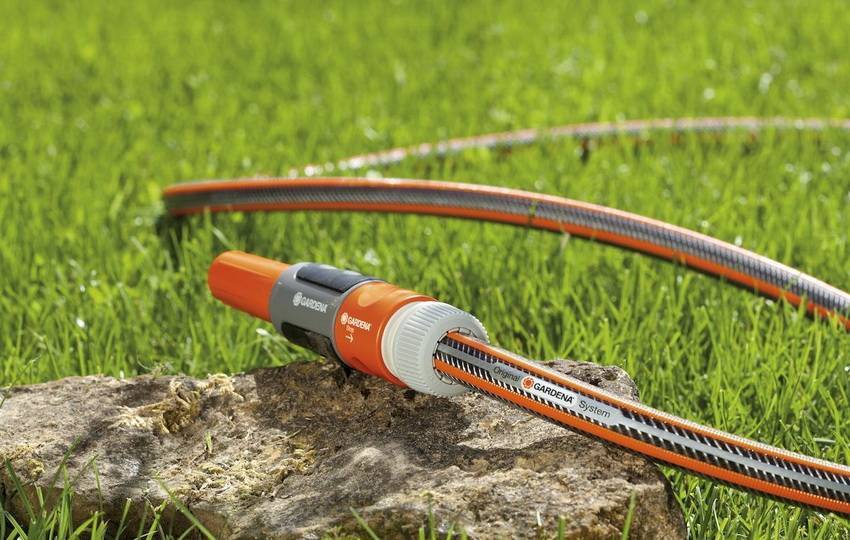

Фирма Gardena предлагает широкий ассортимент многослойных шлангов для полива. Изделия обладают высококачественным сетчатым армированием, благодаря чему выдерживают высокий напор без потери формы. При изготовлении шлангов не используются тяжелые металлы, что делает продукцию экологически чистой. Особое место в ассортименте продукции занимают шланги для капельного полива, купить которые можно от 1100 руб. за 15 м в зависимости от диаметра изделия.

Поливочные шланги производства фирмы Gardena хорошо зарекомендовали себя в эксплуатации

Не менее популярным производителем шлангов для полива является компания Verdi, которая выпускает различные виды продукции из ПВХ и силикона. В каталогах представлены не только традиционные шланги, но и плоские, а также спиралевидные. Средняя стоимость изделия составляет 850 руб. за 15 м.

Китайская фирма Xhose специализируется на производстве растягивающихся шлангов для полива, отзывы о которых подтверждают высокое качество и долговечность продукции. Изделия могут растягиваться до 30 м. Такой чудо-шланг изготавливается из латексной трубы, высококачественного пластика и тканого полиэфирного полотна. Шланги укомплектованы распылителем и коннекторами, имеют незначительный вес и не перекручиваются. Такое изделие не усыхает от времени, что позволяет его эксплуатировать не менее 12 лет. Купить растягивающийся шланг для полива Xhose можно от 450 руб. за 15 м.

Выбирая шланг для полива, следует учитывать технические характеристики изделия, которые должны соответствовать заявленным требованиям: рабочему давлению, температуре, длине и диаметру. Материал изготовления подбирается с учетом назначения изделия и условий его дальнейшей эксплуатации. Качественный и долговечный шланг можно приобрести исключительно от известных производителей.

Производители и модели

Существует несколько торговых марок, которые зарекомендовали себя с самой лучшей стороны. Цены на продукцию довольно высокие, но катушки имеют длительный срок службы, они надежны и работают безотказно. К ним относятся торговые марки Gardena и Hozelock.

Катушки Gardena обладают автоматическим сматыванием, шланг не перекручивается, не «ломается». Опора у катушки надежная, конструкция устойчивая. Система имеет компактные параметры, обладает эргономичной ручкой шланга. Изделие можно брать, например, в туристический поход, использовать в дачных работах, применять в производственном цеху малого предприятия.

Барабан Hozelock предназначен для шлангов, которые способны выдержать повышенное давление. Катушка сделана из современных инновационных материалов, которые могут работать в агрессивных средах. Модели могут иметь как инерционную смотку, так и автоматическую. Барабаны могут перемещаться на тележках-платформах, также есть стационарные конструкции. Перед покупкой рекомендуется внимательно познакомиться с ТТХ, посмотреть, как устройство работает в различных средах. Например, в химической пищевой индустрии используется материал:

• прочный ПВХ;
• нержавейка.

Барабаны Hozelock по критерию цена/качество, такие устройства весьма приемлемы.

Как правильно выбрать диаметр шланга для полива?

Для четкого определения диаметра поливочного шланга нужно взять во внимание три основных фактора:

1. Давление в системе подачи воды. Если в качестве источника подачи воды Вы используете водопроводную систему, то оптимальным будет диаметр от ½ до ¾ дюйма. Этого будет достаточно для выполнения всех вышеупомянутых видов работ. Если в качестве источника будет использоваться автономный насос с возможностью регулировки давления, то в данном случае можно выбирать любой диаметр.

Давление является важнейшим фактором. Садовые шланги имеют некий порог прочности, который рассчитан на определенное рабочее давление. Для целей орошения давление в системе должно быть на уровне 4 бар или больше. В таком случае система полива будет функционировать полноценно. Для работы с таким давлением можно использовать шланг диаметром ⅝ дюйма. При этом толщина стенок шланга не должна быть менее 2 мм. К примеру, обычный однослойный шланг диаметром ½ дюйма рассчитан на рабочее давление 2 бара и не выдержит более высокого давления. В результате он лопнет. Для работы с постоянным повышенным давлением подойдут шланги диаметром от 1 дюйма и выше. Толщина стенок шланга должна быть не меньше 3 мм.

Производители указывают показатели давления на своих изделиях. Но при выборе конкретного шланга необходимо уточнить, указано рабочее или критическое давление? Из-за отсутствия стандартов маркировки на шланге может быть указано критическое давление, которое может выдержать шланг при первичном ударе при включении напора воды. Оно, как правило, всегда выше. Но выдержать такое давление на протяжении эксплуатации шланг не сможет. Однослойные шланги могут выдержать до 2 бар давления, армированные многослойные изделия – до 8 бар. При этом критическое давление у них значительно выше – от 10 до 30 бар.

Диаметр выходного источника подачи воды. Золотое правило гласит, что идеальной будет ситуация, когда диаметр выходного отверстия подачи воды и диаметр шланга для полива будут одинаковыми. Но в случае, если давление воды в системе недостаточное, то можно использовать поливочный шланг меньшего диаметра. Таким образом Вы добьетесь повышения давления в системе орошения. Сделать это можно, используя различные фитинги нужного диаметра (на рынке они присутствуют в достаточном количестве). Таким образом Вы сможете увеличить эффективность своей поливочной системы. Следует запомнить, что не стоит подключать к системе шланг с большим диаметром, чем диаметр выходного отверстия. В таком случае давление воды в поливочной системе уменьшится и Вы не сможете справиться с желаемыми задачами. Длина самого садового шланга. Чем длиннее поливочный шланг, тем большим должно быть давление подаваемой в оросительную систему воды. На каждом метре шланга давление уменьшается. Поэтому если удаленные части участка находятся на большом расстоянии от источника подачи воды и нет возможности увеличения давления, то необходимо использовать меньший диаметр шланга. Для определения конкретного размера диаметра шланга нужно произвести расчеты исходя из рабочего давления в системе и длины самого шланга.

Подвод воды к садовой катушке для шланга

После этого окончательно соединил трубы и фасонину внутри барабана. Теперь все трубы уже сажал на ФУМ. Чтобы в процессе эксплуатации соединения не раскручивались, предусмотрел, чтобы при наматывании шланга катушка крутилась по часовой стрелке и таким образом все резьбовые соединения работали на закручивание. Раскручивается же шланг, когда за него тянут, поэтому нагрузка на соединения отсутствует, и они не могут раскрутиться.

Чтобы при полной размотке шланга не было нагрузки на излом в месте его подключения внутри барабана, с помощью саморезз прикрутил ПВХ-муфту и просунул шланг сквозь неё. Теперь она принимает рывки шланга на себя.

Изготовление держателя

Ну, а сейчас я покажу, как делается такой держатель. Для его изготовления, нам понадобятся следующие принадлежности:

Материалы и крепежные элементы:

• Деревянная дощечка толщиной 2-2,5 см, шириной 4 см, и длиной 80-90 см.
• Отрезок стального уголка 25х25 мм, длиной 40-45 см.
• Два шурупа по дереву 4х20 мм.

Инструменты:

• Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
• Электролобзик с пилкой для фигурного реза.
• Электродрель-шуруповерт.
• Сверла по металлу диаметром 4 мм, и 8 мм.
• Отверточная бита РН2, для заворачивания шурупов.
• Наждачная бумага.

Порядок изготовления держателя

Сначала отпиливаем дощечку необходимой длины, а на одном из ее концов, делаем вот такой изогнутый спил для надевания проволочной скобы шланга.

Далее, сверлим в стальном уголке два сквозных отверстия диаметром 4 мм. Одно отверстие делаем на самом конце уголка, а другое примерно через 20 см.

Затем при помощи сверла по металлу диаметром 8 мм, раззенковываем эти отверстия под потайные головки шурупов.

Теперь остается прикрутить уголок шурупами к нижней части дощечки.

И вот наш держатель готов!

Однако его еще очень желательно покрасить. Для того чтобы его было хорошо видно, я выбрал желтую краску.

И вот наш держатель готов окончательно!

Изготовление держателя

Ну, а сейчас я покажу, как делается такой держатель. Для его изготовления, нам понадобятся следующие принадлежности:

Материалы и крепежные элементы:

• Деревянная дощечка толщиной 2-2,5 см, шириной 4 см, и длиной 80-90 см.
• Отрезок стального уголка 25х25 мм, длиной 40-45 см.
• Два шурупа по дереву 4х20 мм.

Инструменты:

• Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
• Электролобзик с пилкой для фигурного реза.
• Электродрель-шуруповерт.
• Сверла по металлу диаметром 4 мм, и 8 мм.
• Отверточная бита РН2, для заворачивания шурупов.
• Наждачная бумага.

Порядок изготовления держателя

Сначала отпиливаем дощечку необходимой длины, а на одном из ее концов, делаем вот такой изогнутый спил для надевания проволочной скобы шланга.

Далее, сверлим в стальном уголке два сквозных отверстия диаметром 4 мм. Одно отверстие делаем на самом конце уголка, а другое примерно через 20 см.

Затем при помощи сверла по металлу диаметром 8 мм, раззенковываем эти отверстия под потайные головки шурупов.

Теперь остается прикрутить уголок шурупами к нижней части дощечки.

И вот наш держатель готов!

Однако его еще очень желательно покрасить. Для того чтобы его было хорошо видно, я выбрал желтую краску.

И вот наш держатель готов окончательно!

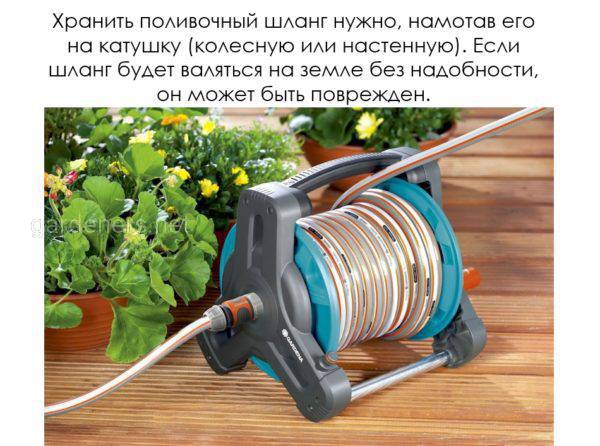

Рекомендации по хранению

Чтобы правильно хранить шланг и катушки на даче, рекомендуется выполнять несколько правил. Не рекомендуется соединять шланг с трубой входа в катушку, несмотря на то, что катушка обладает шлангом. В жаркое время года не следует держать шланг и катушку под прямыми лучами ультрафиолета, это продлит срок их службы. Особенно данная рекомендация актуальна для шлангов, которые сделаны из ПВХ и силикона.

Наматывая шланг на барабан, следует отсоединить его от водопровода, дать стечь воде. Между фиксаторами следует поместить катушку, методично ее вращать, очищая при этом шланг от грязи с помощью хлопчатобумажной тряпки. Катушка и шланг могут служить не один десяток лет, если правильно их хранить. Резиновые шланги имеют срок службы до двух десятков лет, шланги из ПВХ стоят дешевле и выдерживают они срок эксплуатации до 10 лет. В холодное время года шланги хранят в свернутом состоянии на стенах, вдали от грызунов.

В течение весны-лета шланги и катушки хранятся под навесом. На земле шланг также можно оставлять. Следует следить, чтобы у шлангов не образовывались скручивания или сгибы. В фирменных магазинах можно найти кованые «держалки» или фиксаторы, которые удобно укреплять на вертикальных плоскостях. Нередко они выполнены в декоративном стиле, что может также нести и эстетические функции и надежно позволяют хранить катушки и шланги. Удобно использовать для хранения катушек и шлангов старую покрышку, она способна защитить от грязи и пыли.

О том, как сделать катушку для садового шланга своими руками, смотрите в видео ниже.

Как выбрать устройство

Катушки могут различаться по назначению, материалам и конструкции. В перечне присутствуют следующие модели: настенные автоматические;

Настенная катушка

бобины, оснащенные осью для вращения;

Бобина

передвижные катушки.

Мобильная катушка

Бобины изготавливают из пластика, металла, пластмассы и дерева.

Чтобы подобрать устройство, необходимо ориентироваться на следующие факторы:

1. Длина шланга – она составляет от 20 до 100 метров. Он данного показателя зависит диаметр катушки.
2. Тип приспособления – оно может быть стационарным и мобильным. Катушку из первой категории можно укрепить на стене или поставить на пол. Автоматические инерционные коробки обеспечивают надежную фиксацию и быстрое сматывание шланга после использования. Мобильные катушки Karcher оснащены тележкой, поэтому их можно с легкостью перемещать по земельному участку.
3. Производитель – качество продукции должно быть подтверждено соответствующей документацией и отзывами потребителей.
4. Стоимость катушки для шланга (20, 50, 80, 100 м) – при применении профессиональных шлангов следует отдать предпочтение катушкам из той же ценовой категории. Желательно, чтобы производитель был один. В этом случае садовое оборудование могут эксплуатировать на протяжении 5-10 лет. Изделия Karcher производят из качественных экологичных материалов. Благодаря этому можно избежать проблем со скручиванием, перегибом и воздействием холодной воды.

Чтобы создать сети для полива применяют разветвители и коннекторы. В схему часто включают специальные распылители и наконечники. С их помощью обеспечивают защиту почвы и зеленых насаждений.

Сеть для полива

Самодельная катушка для садового шланга из профиля Кнауф

Надоело вручную сматывать садовые шланги на даче. Один шланг — метров 40-45. Основной поливочный 3/4. Другой — метров 15 с насосом для откачивания колодца.

Каждый раз ворочать шланги туда-сюда уже не в радость.

Готовая катушка для таких целей стоит в зависимости от бренда и качества от 1.500 руб. Можно и дешевле найти — я встречал и за 860 руб, но качество отвратное.

Из материалов решил использовать направляющие Кнауф — благо их у меня осталось несколько штук — потолочные направляющие 28х27 и стоечные 60х27.

У меня оказалось пара кусков направляющих 28х27 длиной 154см. Их я решил использовать как «обод» колеса катушки». Решил с каждой из сторон отставить по 2-3см для перехлеста и фиксации. Оставшееся расстояние поделин на равные 8 отрезков чтобы сделать восьмиугольник. С кругом решил не заморачиваться.

В результате сторона восьмиугольника у меня получилась равной 185мм и для перехлеста осталось по 35мм. В таком варианте «диаметр» катушки будет равет 440-450мм.

Из стоечного профиля под получившийся восьмиугольник я отрезал пару поперечин. В одной из них вырезал паз шириной 60мм, отогнул «уши» в сторону и сделал крестовину.

Крепление делал на острые-шурупы «клопы» 9мм длиной.

Затем на эти крестовины надел «обод» из профиля 28х27 и закрепил теми же шурупами. В местах сгиба пересечения профиля сделал дополнительные крепления просекателем. так, на всякий случай.

С обратной стороны крестовины сделал вставку по центру из кусков того же профиля. только немного бортик срезал, чтобы профиль «въехал» внутрь профиля и закрепил эти вставки по бокам теми же шурупами «клопами». На фото выше это можно увидеть.

Четыре перекладины для соединения получившихся «штурвалов» сделал из того же стоечного профиля Кнауф. Использовал куски длиной 320мм. С каждой стороны сделал надрезы по 25мм после чего отогнул края в которые потом вкручивал шурупы «клопы». Все мешающие загнутые кромки стоечного профиля отгибал, выравнивал молотком. При необходимости подрезал ножницами по металлу.

Отгибать пробовал двумя вариантами — на фото видно. По большому счету как делать — без разницы. ИМХО

В сделал отметки центра и просверлил насквозь отверстия диаметром 10мм. Также разметил будущую центральную часть. Выбрал расстояние равное 160мм.

Далее все получившиеся перекладины прикрепил по посадочным местам.

После чего зафиксировал второе «колесо».

В одном углу профиля 28х27 просверлил небольшое отверстие для вращения оного на подставке в будущем. На пробном испытании вращал катушку короткой отверткой.

Читать так же: Алоэ древовидное (Столетник) — лечебные свойства, применение, фото

Для тестирования катушки просверлил в березе отверстие чуть больше 10мм и туда прикрутил шпильку 10мм. На нее посадил катушку. Березу потом буду срубать.

Катушка получилась достаточно жесткой и не тяжелой. Пожалуй из фанеры получилась бы тяжелее.

На катушку наматывал садовый шланг 3/4 длиной чуть больше 40 метров. Поскольку немного опаздал с погодой и не успел снять шланг ранее, то вода в нем подмерзла и пришлось наматывать шланг с водой. Это сказалось на легкости вращения катушки. Вращать пришлось руками. Шпилька прогнулась немного.

При снятии катушки со шпильки края профиля цеплялись за резбу катушки. Потом надо будет или внутрь брусок прикрутить или трубу использую — посмотрю потом.

В целом результатом доволен. Осталось сделать нормальную подставку и еще пару катушек поменьше — благо профиля еще есть.

Ниже можно глянуть пару роликов.

Подготовка к хранению

Первое правило, которое следует запомнить при хранении вещей, причем не только шерстяных – они должны быть чистыми и сухими.

Пальто и костюмы, перед тем как повесить в шкаф, очищают от грязи и пыли мягкой щеткой

Особое внимание уделите внутренней стороне ворота и манжетам – соприкасаясь с телом, они впитывают остатки жиров, выделяемых кожей. Последние, постепенно разлагаясь, «въедаются» в волокно, издают неприятный запах. При более серьезных загрязнениях пальто и дорогие костюмы сдают в химчистку

При более серьезных загрязнениях пальто и дорогие костюмы сдают в химчистку.

Свитера, кофты, шарфы стирают в теплой воде с мягкими моющими средствами, содержащими ланолин – натуральный животный жир. В воду для ополаскивания рекомендуют добавлять уксус или кондиционер для ткани. Режим стирки – ручной, отжим – без выкручивания, сушка – в горизонтальном положении.

Влага во время хранения – один из злейших врагов шерстяного волокна, поэтому вещи накануне укладки просушивают особенно тщательно. В течение суток их проветривают в комнате или на балконе. Хороший эффект дает прожаривание на солнце, которое не только высушивает излишки влаги, но и уничтожает личинки моли. Чистые, высушенные и проветренные вещи можно смело упаковывать до следующего сезона.

Тележка для барабана катушки

Тележку я собрал из дюралевых профилей квадратного сечения со стороной 20 мм с помощью уголков и заклёпок. Она состоит из двух частей – прямоугольного основания и П-образной рамы с дверной ручкой. Размеры основания – 350 * 330 мм, высота П-образной рамы – 700 мм. Особенность тележки – край основания опирается на две ножки в виде уголков с колесиками, закреплёнными таким образом, что они немного не достают до земли. Диаметр колесика – 30 мм. Если взять за ручку рамы и слегка наклонить тележку, то она встанет на колесики – и её можно спокойно и без усилий катить за собой, как современный чемодан.

П-образная рама крепится к основанию с помощью усиленных уголков. Она стоит не в середине основания, а на расстоянии 100 мм от края с колесиками. Это удобно, ведь легко наклонить тележку и начать движение. Причём в рабочем положении обеспечивается хорошая устойчивость конструкции. Я легко вытягивал 20 м шланга – а в это время тележка стояла как вкопанная.

Удобная катушка для поливочного шланга своими руками

Удобная катушка для поливочного шланга своими руками

Пока не пришла весна — пора бы подготовиться к поливочному сезону. В связи, с чем и была приобретена шланга длиной 30м. Но учитывая, что место полива находится вдали от дома, и шлангу оставлять на участке нельзя (ибо сопрут), а каждый раз разматывать и сматывать не интересно, то придется самому сделать катушку для шланга (мысль приобрести катушку у меня отпала, как только узнал цену на них!). Было желание сделать катушку, которая была бы такой-же функциональной, как и заводская, прослужила бы много лет и не уступала бы по эстетичности. Для изготовления катушки своими руками, первым делом занялся поиском материалов. Если с рамой и сердцевиной все было более-менее понятно — отрезок канализационной трубы и полоса 20х4мм (то, что имелось в наличии), то для боковин ничего подходящего не нашлось.

Фанеру отбросил сразу, поскольку постоянно будет контактировать с влагой (конденсат от шланги), поэтому рассчитывать на то, что катушка прослужит долго, не стоит. Более долговечные варианты и при этом имеющие привлекательный внешний вид, которые мне пришли в голову, это применение крышек от большой кастрюли (выварки) или применение днища от пластикового тазика. Поскольку крышки отдельно не продавались, были приобретены два тазика (явно не для пищевых продуктов), по довольно низкой цене.

Отступив пару сантиметров от края дна, отчертил линию и ножовкой отрезал днище.

Диаметр боковин составил 30см. Длина сердцевины катушки 33 см. Поскольку диаметр канализационной трубы довольно мал для навивки шланги, я ее разрезал вдоль и в дальнейшем расширил.

Из полосы 20х4мм был сварен каркас. По центру каркаса приварены отрезки тонкостенной трубы ¾» (чтобы в нее свободно входила ось – труба ½»).

Поскольку тазик оказался не особо жестким, то для увеличения жесткости, решил приклеить вставки из ПВХ пластика. Спросите, почему бы сразу не сделать боковины из ПВХ пластика? Дело в том, что ПВХ пластик довольно мягок и легко царапается. Через 1-2 года внешний вид у такой катушки будет не ахти. Для жесткости, можно было бы использовать и фанеру (установив ее с внешней стороны, чтобы не контактировала с влагой), но у меня ее просто напросто не оказалось.

Относительно центра очертил окружность диаметром 140мм и просверлил четыре отверстия для шпилек, и центральное отверстие для ½» трубы.

Чтобы было меньше перегибов шланга при подключении к оси, поначалу хотел использовать в качестве тройника фильтр грубой очистки, где вместо фильтра вкручивался штуцер для подключения коннектора поливочного шланга. Но не тут, то было, высота от центра оси до края коннектора оказалась больше диаметра сердцевины.

Пришлось искать другой вариант, который оказался на много проще, используя обычный тройник и уголок, можно получить какой угодно угол.

Трубу, которая не задействована в водоснабжении я попросту залил силиконовым герметиком, дабы не мучиться потом с его герметизацией на выходе, при чем на выходе будет установлена рукоятка для намотки.

Шпильки были изготовлены из 10мм прутка

Поскольку шпильки были установлены по радиусу большему чем радиус канализационной трубы, то чтобы надеть канализационную трубу на шпильки, ее пришлось нагреть строительным феном. В итоге получился довольно солидный зазор, который оказался вполне удобным для подключения коннектора к штуцеру.

Для соединения рамы использовались те же шпильки из 10 мм прутка, а в качестве ручек, на шпильки были одеты отрезки полипропиленовой трубы.

С рамой я немного не угадал, и отрезки труб, в которые заводится ось катушки, оказались короткими.

Чтобы при намотке катушку не телепало из стороны в стороны на ось поставил шайбы (из полипропиленовой трубы).

Теперь остается надеть коннектор на шланг, подключить к оси катушки и намотать шлангу. Первоначальную намотку лучше производить вдвоем, чтобы один разматывал шлангу, а другой наматывал на катушку, таким образом, вы избежите перекручивания шланги. Я думаю, что катушка для шланга изготовленная своими руками получилась ничуть не хуже заводской. Напоследок хочу отметить, что если сделать верхнюю часть каркаса более длинной, то для удобства передвижения можно установить колесики от ручной тележки. Вместимость данной катушки ориентировочно на 40м шланги диаметром ½».

26.02.2016

Оценить самоделку, мастер-класс, идею. Комментарии

Сматывать или нет, взвесим все за и против

Многое зависит от основного материала изделия. Поливочные шланги бывают резиновые, из ПВХ, нейлоновые, термопластиковые и силиконовые, каждый вид имеет свои эксплуатационные свойства, то есть слабые и сильные стороны: https://wateropt.com.ua/329-polivochnye-shlangi

Резиновый шланг смело можно хранить в неотапливаемом помещении, он выдерживает минусовую температуру до -30. Однако он имеет большой вес и каждый раз сматывание вручную, является трудоемким процессом. Специальная катушка станет как раз кстати.

Гофрированный шланг очень прочный, его можно хранить любым способом. Конечно, шланги бывают разной длины. Короткие шланги можно просто подвесить, а для длинных, приходится придумывать специальные приспособления для удобного сматывания.

Чтобы каждый раз сматывать шланг приходится затрачивать время и силы, но это в итоге сэкономит вам средства. Здесь приходится выбирать, или оставляем лежать шланг под палящими лучами солнца, но через 1 или 2 сезона вам придется заплатить по – новой.

Избавиться от лишней суеты помогают специальные катушки для сматывания шлангов, с удобной ручкой или даже инертные, они продаются в различном ценовом диапазоне и это приобретение на многие года. Но можно обойтись и подручными материалами.

Возникает вопрос: на что намотать шланг, пользуясь народными методами? Некоторые умельцы советуют вот что, на некотором расстоянии друг от друга две трубы или несколько прутьев, и наматывайте шланг между ними. Намотку производите снизу вверх, а поливочную насадку вставьте в отверстие трубы. Вот и решение проблемы, оказывается для сматывания не нужно больших затрат с финансовой стороны.

Ещё один практичный способ, который можно сделать самостоятельно из старого автомобильного колеса. Главное обеспечить надлежащие условия хранения, с минимальной деформацией и без резкого перепада температуры.
