Пошаговая инструкция по регулировке реле давления
Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.
Для начала нужно измерить величину давления в гидроаккумуляторе
Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.
Для регулировки реле необходимо снять крышку корпуса
Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.

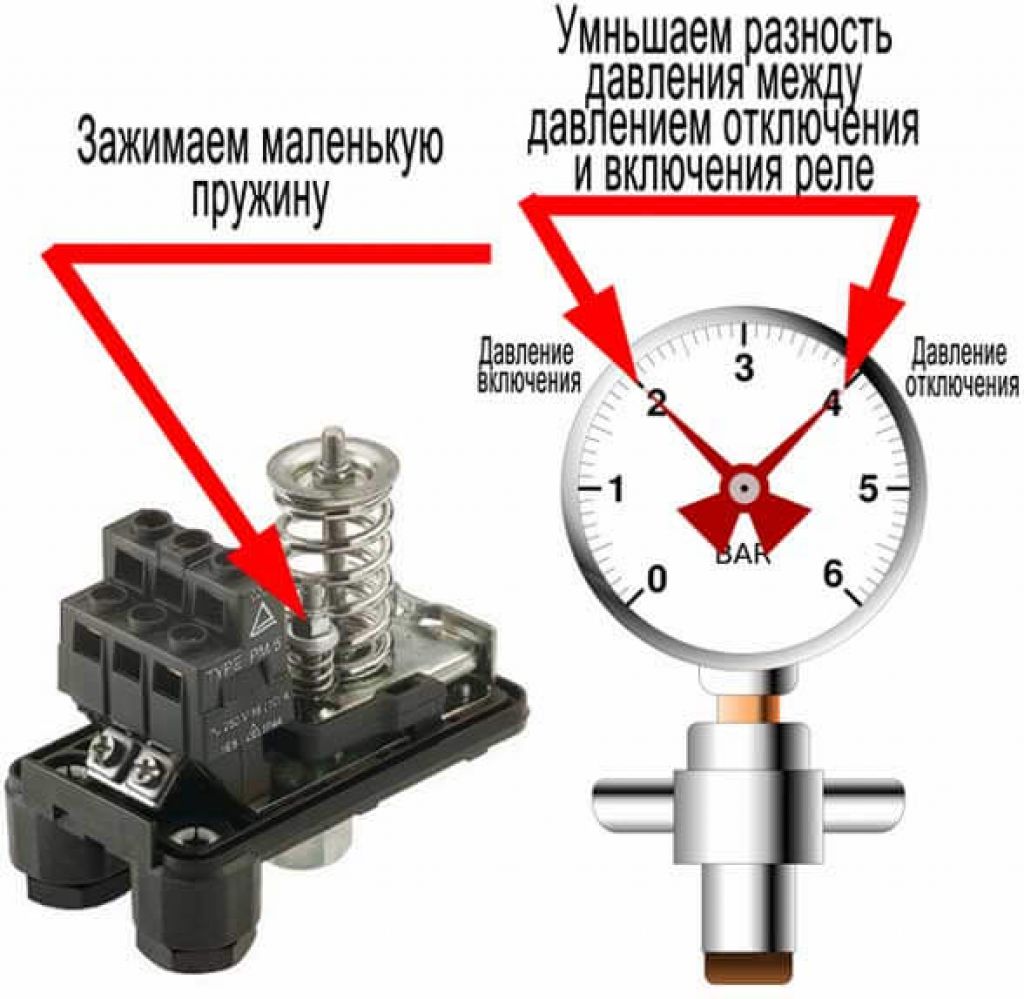

Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения
Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.
Заводские настройки реле нуждаются в корректировке
К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.
Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.
При спуске воды стрелка указывает снижение давления
Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.
Теперь нужно заметить значения, при которых насос отключается
Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.
С помощью ключа нужно ослабить малую пружину на пару оборотов
Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.
Регулировка большой пружины
Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.
Критерии выбора реле для насоса
Способ понижения давления
Первым делом придется полностью обесточить насос. Потом отворачиваем крышку, которой закрывается реле давления. По большей части она выполняет декоративные функции. Здесь перед нами возникает большая пружина, ответственная за силу давления, при котором осуществляется активация и деактивация насоса. В непосредственной близости с большой пружиной расположена меньшая по размеру. Ее назначение — регулирование разницы между силой давления активации и деактивации агрегата. Выполненные на заводе регулировки данного узла предполагают удержание разницы в половину от напора, при котором происходит отключение. Это значит, что если давление в вашем агрегате равно четырем барам, то давление активации будет — 2 бара.
Есть одна распространенная ошибка: нередко небольшую пружину принимают за деталь, ответственную за давление деактивации, а большую — за активации. Но это не соответствует действительности. Понижать давление следует при помощи большой пружины. Маленькую в данном случае трогать не стоит.
Прежде всего, подключаем насос к электрической сети и фиксируем, при каком давлении будет происходить активация и деактивация агрегата при первоначальных настройках, установленных на заводе изготовителе.
Сбои в работе насосной станции
Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.
Необходимость замены реле
Замена выполняется в следующем порядке.
Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.
После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.
Насос постоянно включается/выключается
Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.
В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.
Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.
Насос длительное время не выключается
Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности, давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.
Воды в системе нет, а насос не включается
Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.
Когда требуется регулировать реле
Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:
- после запуска двигателя насоса, он сразу же отключается;
- после отключения станции наблюдается слабый напор в системе;
- при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
- не срабатывает реле давления, и насос не включается.
Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.
Обслуживание, неполадки, эксплуатация
Профилактические действия и ремонт:
- механические чувствительные части необходимо проверить и отрегулировать
- контакты желательно почистить
- при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
- шарниры «качелек» смазывают консистентной смазкой раз в год
- не закручивайте гайки регулировки полностью – механизм не будет работать
Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:
Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
Осторожно промыть мембрану, а также полости вокруг нее.
Установить все элементы в обратном порядке.
Снова выставить пороги и осуществить пробный запуск.
Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).
Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.
Профилактика появления проблем
К основным проблемам относят:
- снижение давления внутри гидроаккумулятора;
- непопадание воды в гидробак.
| Проблема | Причина возникновения |
| Упадок давления | Появление протечек на стыке фланец-ниппеля. Возникновение неплотности на стыке фланца и грушевидной мембраны. |
| Непопадание воды | Засорение фильтров. Резкое снижение электропитания или частый перебой в режиме электросети. Попадание воздуха в гидробак. |
Для предотвращения проблем требуется регулярное проведение профилактических мер, а именно:
- исследования внутренности бака раз в 6 месяцев;
- ежегодная проверка плотности прилегания мембраны;
- ежемесячный осмотр насоса на наличие внешних дефектов;
- проверка реле давления каждые полгода.
Если прекращено использование гидроаккумулятора на зиму, то необходимо сливать из него воду, а перед применением проводить проверку всех элементов на наличие внешних и внутренних повреждений.
Видео описание
Каким должно быть давление смотрите в видео:
Оптимизация недостаточного давления
Проблема избыточного давления тоже встречается, но достаточно редко. Чаще всего его не хватает, и решают этот вопрос несколькими способами. Вот два самых популярных.
С помощью повысительного насоса
В систему включается повысительный насос. То есть, этот насос присутствует не для подачи воды, а для принудительного повышения её напора. Такое решение можно считать оптимальным, когда вода в источнике есть, но в силу его удалённости от точек раздачи она теряет напор по пути.
Схема с повысительными насосами Источник ppt-online.org
Идеально, когда такой насос управляется автоматикой, которая сама запускает и останавливает его работу, когда нужно. Этот вариант подходит как для частных домов, так и для квартир, но в последнем случае есть риск оставить соседей без воды.
С помощью накопительной ёмкости
Если воды в колодце не хватает (снижен дебит источника), установка повысительного насоса не только не решит проблему, но и усугубит её. В этом случае, перед этим насосом должна быть установлена достаточно большая накопительная ёмкость, и в отсутствие водозабора вода будет закачиваться в неё.
При этом решать, какое давление в гидроаккумуляторе, будет сам хозяин, потому что это непринципиально. Если такой бак оборудовать поплавковым датчиком, он сам будет давать насосу команду на включение, когда вода в ёмкости израсходуется до определённого предела.
Система с большой накопительной ёмкостью Источник seid-nn.ru
Если поставить ёмкость на чердак, она тоже будет наполняться посредством насоса, но к точкам расхода уже пойдёт самотёком. Правда, напор при этом не получится достаточно сильным, и скорее всего, придётся ставить ещё один насос, который будет подавать воду из бака. Задействуя второй насос можно ставить бочку вообще где угодно – даже в подвале.
Профилактические мероприятия
Если система работает неисправно и показатели манометра подтверждают это, проводят следующие профилактические мероприятия:
- Детали, чувствительные к механическим воздействиям, проверяют и при необходимости регулируют.
- Контакты рекомендуется прочистить.
- При несрабатывании реле не стоит торопиться его разбирать, лучше постучать по корпусу нетяжелым предметом. Специалисты отмечают, что такая манипуляция часто помогает.
- Раз в год смазывают подвижные части устройства консистентной смазкой.
- Если закрутить и затянуть гайки регулировки, реле вовсе не будет работать. Это распространенная ошибка.
Цена установки колеблется в широком диапазоне, минимальная стоимость во всех регионах России не превышает 1000 рублей. Электронные модификации стоят дороже, поскольку показывают более точные данные.
Выбор мембранного бака со знанием дела
Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.
Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.
Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец
Особое внимание при выборе устройства стоит сосредоточить на фланце, который, как правило, изготавливают из оцинкованного металла. Толщина этого металла очень важна
При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство.
При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.
Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.
Нарушение работы двигателя
Если при проведении осмотра обнаружена остановка двигателя и отсутствие характерных шумов, то можно говорить о следующем:
- Нет подключения к электрической сети или отмечается слишком низкое напряжение. Решением проблемы является проверка схему подключения оборудования.
- Перегорание предохранителя. В этом случае требуется замена элемента.
- Заклинило крыльчатку. Затруднительный поворот крыльчатки свидетельствует о том, что ее заклинило, поэтому в первую очередь нужно выяснить, что стало причиной такой ситуации.
- Поврежденное реле. Решением подобной неисправности станет регулировка реле или его полная замена, для чего необходимо знать устройство реле давления насосной станции.
Не стоит думать, что неисправности в работе двигателя можно всегда устранить самостоятельно. В большинстве случае проблемы способны решить только специалисты из сервисного центра.
Контроль воздушного давления
На одном из этапов производства насосной станции выполняется регулировка всех его составляющих элементов, включая регулировку реле давления воды. Однако после приобретения оборудования в магазине требуется перепроверить давление, так как в промежутке между сходом с производственного конвейера до непосредственной продажи в большинстве случаев отмечается снижение воздушного давления. В процессе эксплуатации контроль показателей давления осуществляется примерно два раза в год
В такой ситуации важно знать, как настроить автоматику на насосной станции.
Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения. Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции.
Давление воздуха в мембранном баке зависит от выставленных с помощью реле значений давления включения и составляет 0,9 от него. Кроме того в баках с разным объемом воздушное давление может составлять 1-2 бар. Регулируется показатель посредством ниппеля, через который накачивают или стравливают воздух.
Меньшее количество воздуха в системе позволяет сильнее наполнить емкость водой, при этом, чем больше воды, тем сильнее напор. Соответственно при заборе воды напор будет постепенно снижаться. Если для потребителя этот фактор не имеет существенного значения, то вполне можно выставить наименьшее значение давления в станции водоснабжения. Однако менее 1 бар воздушное давление быть не должно. В противном случае наполненная водой груша будет постоянно тереться о стенки бака, что может стать причиной повреждения.
Установка нестандартных параметров
Давление в приборах может иметь значения, отличающиеся от рекомендаций производителя. Такая ситуация возникает при необходимости настройки оборудования под индивидуальные характеристики системы в зависимости от того, какое давление в станции водоснабжения.
Если увеличить разницу значений давления включения и выключения, то реле будет срабатывать намного реже. Это позволяет продлить срок службы насосной станции, но напор воды будет непостоянным.
Если требуется подача воды под сильным напором, то дельту значений давления нужно уменьшить. Это приведет к более частому включению насоса.
Поэтапная настройка гидроаккумулятора водоснабжения с реле давления и манометром
Настройку производят под давлением, предварительно насосную станцию от электроэнергии отключать не стоит. Насос должен заполнить жидкостью всю накопительную емкость, тем самым, поднимая давление в сети трубопровода. Как только сработало реле и насос отключился, нужно с корпуса снять пластиковую крышку и до максимума ослабить степень натяжения малой пружины.
Регулируют реле на минимальное давление включения насоса следующим образом:
- В процессе работы будет задействована лишь большая регулировочная пружина.
- Прижимную гайку требуется вращать по часовой стрелке, это позволит увеличить стартовое давление.
- Ослабление натяга обеспечивает уменьшение давления срабатывания реле гидроаккумулятора и включения двигателя насосного оборудования.
- Для проверки выполненной работы нужно открыть водопроводный кран и сливать воду до тех пор, пока насос не включится.
Регулируют реле гидроаккумулятора по давлению отключения насоса согласно следующему алгоритму:
- В процессе работы будет задействована лишь малая регулировочная пружина.
- Для увеличения разницы давления требуется гайку на шпильке малой пружины хорошо затянуть.
- Ослабление натяга обеспечивается снижением давления для отключения двигателя насосной станции.
- Результат внесенных изменений в настройки проверяют пробным запуском водяного насоса.
Если результаты проверки показывают, что показания манометра совпадают с необходимыми значениями включения и выключения двигателя, регулировка окончена. Если не удалось настроить устройство самостоятельно, лучше обратиться к компетентному в этих вопросах специалисту или приобрести новое реле
Если принято решение приобрести новую «коробку», важно при выборе обратить внимание на совместимость работы с автономной насосной станцией и способами подключения к сети электроэнергии
В прилагаемом руководстве по эксплуатации и настройке изображены подробные схемы и описания, как подключать и регулировать реле. Чаще всего трудностей не возникает.
Настройка реле
При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке. Работу по регулировке ведём в такой последовательности:
- После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
- Включаем насос, который произведёт закачку воды в систему.
- В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
- После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
- Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
- Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
- После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.
Как избежать ошибок
Прежде чем повышать давление на реле, нужно изучить инструкцию к насосной станции – способна ли она поддерживать такие параметры. Если нет, насос будет работать не прекращаясь. Реле не отключит систему, так как нужное давление еще не достигнуто. Такая ситуация может закончиться перегоранием оборудования.
Нельзя закручивать гайки до предела. Это приводит к полному отказу реле – оно перестанет срабатывать и автоматически отключать станцию.
По правилам датчик не устанавливается на максимальные показатели. Если нужно повысить верхний уровень, лучше купить реле с более высокими максимальными значениями. Это увеличит срок службы не только датчика, но и насосной станции.
Реле давления РДМ-5 — инструкция по регулировке
В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.
Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.
Прежде всего, водопровод должен снабжаться манометром — в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:
- Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
- Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
- Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.
- Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами — одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении — этот предел понижается.
- При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте — 1 атм.
- Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
- Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. — нижний, а 2,9 — верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.
Согласно эксплуатационным инструкциям, рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм. В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.
