Пошаговая инструкция по монтажу фильтра Атолл для очистки воды

Промывка

Перед запуском системы обязательно промойте новый фильтр. На этом этапе из картриджей будут удалены мелкие частицы, которые могут помешать его дальнейшей работе. Если этого не сделать, они забьют фильтры, которые вы будете устанавливать позже, нанесут вред обратноосмотической мембране.

Перед промывкой следует изъять мембрану. Накопительную емкость отключите от системы. Пустите воду. Слейте около 15 литров. Этого вполне должно хватить, чтобы все хорошенько промыть и избавиться от посторонних частиц.

Завершив промывку, верните на место мембрану и подключите накопитель. Далее систему следует два раза подряд целиком набирать и спускать.

Обзор моделей

Фильтрующее оборудование может быть выбрано с учётом производительности, в зависимости от потребностей в определённом количестве воды, а также исходя из условий разного давления, присутствующего в водопроводной системе.

• Atoll a-550 «Патриот»
  – небольшая компактная модель, монтирующаяся под мойку. Особенностью устройства является фиксация с помощью специальных клипс. Оборудование имеет производительность 120 л воды в день. Рабочая температура – от +4 до +38° С, давление – 2,8-6 атмосфер.
• Atoll A-575p STD
  – современное устройство, подходящее для квартиры или частного дома. Работает при низком давлении в водопроводе (2,8 и ниже). Благодаря помпе данная модель повышает водонапор и увеличивает производительность до 195 л в сутки.

• A-450 STD
  – наиболее востребованная модификация с производительностью 10 л жидкости в час. Из преимуществ выделяются отличная сборка, прочный пластик картриджей, крепление фильтров на пластине из металла и высокое качество осмотической мембраны, произведённой в США.
• Atoll А-560Е.
  Эта система имеет высокую производительность (до 260 л воды в сутки). Она может использоваться для больших семей, а также подходит для офисов, кафе и других общественных учреждений. Накопительный резервуар запасает до 8 л жидкости. Модель снабжена насосом повышенного давления, керамическим питьевым краном, встроенной мембраной. Устройство может быть приобретено как в собранном виде, так и комплектом элементов.

Замена угольного постфильтра или минерализатора

Угольный постфильтр является одной из последних ступеней на пути получения чистой, полезной и вкусной воды. Как правило, он представляет собой неразборный корпус, которой производители наполняют специализированным активированным углем. Данная часть фильтра предназначена для того, что так больше всего ценят потребители – ликвидация неприятного запаха и улучшения вкуса получаемой воды.

Вместо угольного постфильтра, вода также может проходить через минерализатор, если он присутствует в системе очистки. Минерализатор содержит главный набор минеральных веществ, требуемых для потребления в течении суток.

После прохождения воды через минерализатор, она становится ничем не отличимой от минеральной воды, которую можно найти в любом магазине.

Преимуществами данных элементов в системе фильтра Atoll являются:

• Отсутствие необходимости использования сторонних реагентов;
• Высокая уровень очистки;
• Простота установки, эксплуатации и замены;
• Высокий уровень конструктивных особенностей установок.

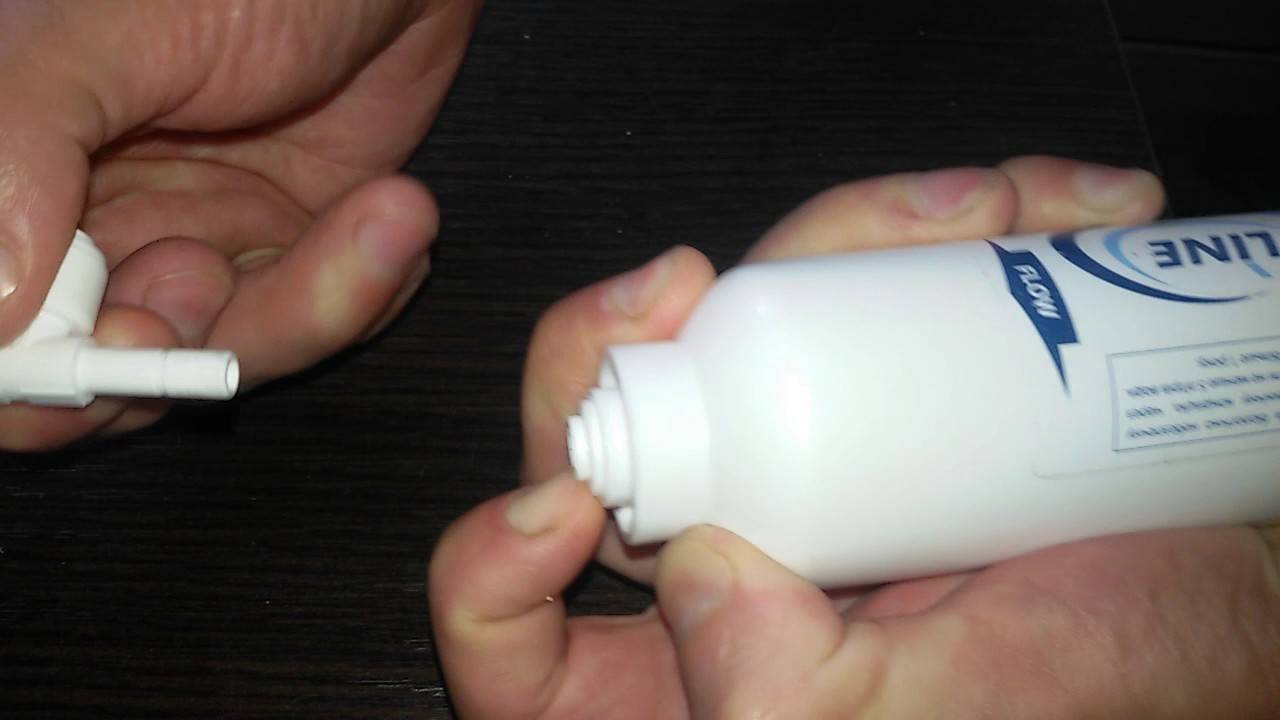

Чтобы поменять угольный постфильтр стоит придерживаться следующего порядка действий:

1. Снимите 2 скобы;
2. Отсоедините 2 трубки от корпуса постфильтра;
3. Снимите постфильтр из спец. креплений;
4. Новый постфильтр поставьте на тоже место в том же направлении потока;
5. Соедините 2 трубоки от постфильтра с в тех местах где они и были.

Проведя замену части системы очистки воды, рекомендуется провести пробную промывку всей системы обратного осмоса. Делается это просто: необходимо слить бак, наполненный водой, который, как правило, набирается за час.

Минерализатор заменяется в том же порядке, что и угольный постфильтр.

Неисправности оборудования

Сбои в системе могут происходить по разным причинам.

Можно выделить несколько основных видов неисправностей.

1. Протечки. Причиной может послужить то, что трубы обрезаны неровно, отсутствует герметичность, наблюдаются перепады давления или не до конца затянута резьба.
2. Вода течёт в дренаж. Такое возможно при неисправностях отсечного клапана, засорении сменных деталей, повреждении предфильтров или низком давлении.
3. Недостаточное количество воды в накопительном резервуаре. Такая ситуация может наблюдаться в начале эксплуатации устройства. Чтобы бак наполнился, должно пройти минимум 1,5 часа. Также причиной может стать засорение мембраны, других фильтров или высокое давление в ёмкости.
4. Малая производительность. Это происходит из-за перегнутых трубок, низкого давления на входе, засорении мембраны и других картриджей, слишком холодной воды.

​​​​Другая распространённая проблема – неприятный вкус и запах воды.
Это бывает связано с засорением фильтров либо неправильным подключением трубок. Шум происходит из-за высокого входного давления или засора дренажа. Если не отключается насос, необходимо настроить регулятор высокого давления либо выяснить, почему в резервуар поступает недостаточно воды.

Сменный элемент системы фильтрации обладает огромным значением, ведь на конечный результат очистки влияет и её степень

Поэтому столь важно обратить внимание на качество фильтра, которое возможно лишь при изготовлении данного элемента мировыми лидерами производства. Так, для систем обратного осмоса Атолл фильтровых систем картриджи выпускаются известными компаниями США: Atoll (США, Россия), Filmtec, Omnipure, Pentek. Приобрести или заказать картриджи для обратноосмотических систем Atoll можно как в комплекте с самой системой, так и штучно, когда покупка вызвана необходимостью смены картриджа

Приобрести или заказать картриджи для обратноосмотических систем Atoll можно как в комплекте с самой системой, так и штучно, когда покупка вызвана необходимостью смены картриджа.

Подбирать сменный элемент для фильтра Atoll рекомендуется исходя из текущих характеристик воды, её химического состава, уровня жестокости, загрязненности и т.д. Зависимо от данных параметров выделяют следующие основные типы картриджей:

• Предфильтры
  – предназначены для предварительного удаления крупных и тяжелых загрязнений (примеси, хлор), а также защиты мембраны. Предфильтры могут быть как полноценным звеном системы обратного осмоса, так и одной из ступеней очистки, которых в некоторых моделях фильтров насчитывается три. Без наличия данного фильтра мембрана в короткий срок выходит из строя.
• Обратноосматические мембраны
  – важнейший элемент обратного осмоса, именно он отвечает за полное очищение воды в системе, устраняет даже самые мелкие загрязнения, действует на молекулярном уровне.
• Постфильтры
  – элемент окончательной очистки, доведения воды до практически стерильного состояния. Картрижди конечной очистки устанавливаются на выходе накопительного бака, что позволяет избежать попадания нежелательных веществ из места хранения очищенной воды. Не редко постфильтром выступает минерализатор.

КОМПЛЕКТ ПОСТАВКИ

Ваш новый обратноосмотический фильтр atoll был тщательно проверен на заводе на предмет протечек, качества очищенной воды и функционирования всех составных частей.

При разработке фильтра предполагалось его размещение под кухонной мойкой. Это его рекомендуемое место установки.

До того, как Вы начнете установку фильтра, пожалуйста, внимательно прочтите всю Инструкцию.

В комплект поставки фильтра входят:

• блок фильтрации (1);
• накопительный бак для хранения очищенной воды (2);
• аксессуары: кран чистой воды (3), комбинированный узел подачи воды (либо кран подачи воды (4) и тройник (5)), шаровой кран бака (6), дренажный хомут (7);
• четыре цветные трубки, подключенные к фильтру (черная, синяя, красная, желтая) по 1,2 м каждая (8);
• комплект картриджей (9) Картриджи могут поступать в продажу в сборе с системой либо входить в комплект поставки;
• ключ для откручивания корпусов префильтров (10);
• синие скобы для предотвращения случайного разъединения (могут быть установлены не на все соединения, их отсутствие не препятствует безопасной работе системы);
• лента ФУМ;
• силиконовая смазка
• Инструкция по эксплуатации.

При необходимости замены выработавших свой ресурс картриджей рекомендуется приобретать специальные наборы сменных элементов.

РЕКОМЕНДАЦИИ ПО ОБСЛУЖИВАНИЮ И ИСПОЛЬЗОВАНИЮ

Внимание! Перед началом использования системы откройте кран чистой воды и слейте воду в течении 3-5 минут. Данную процедуру, необходимо провести, если Вы не использовали систему более 5 суток, а также после замены картриджей

Ресурс картриджей в большой степени зависит от характеристик той воды, которую Вы очищаете (загрязненность, температура и т.д.), но независимо от этого мы рекомендуем производить плановую замену картриджей не реже 1 раза в 6 месяцев (в целях санитарной безопасности).

В процессе эксплуатации системы фильтрующие элементы (картриджи) будут загрязняться механическими примесями, что впоследствии, по мере увеличения загрязнения, будет приводить к заметному снижению напора очищенной воды, а при выработке ресурса по хлору — к постепенному появлению запаха хлора. При первом появлении таких признаков мы настоятельно рекомендуем сразу заменить фильтрующие элементы.

1. Закройте кран (B) подачи воды в систему.
2. Откройте кран чистой воды (A), чтобы сбросить давление.
3. С помощью пластикового ключа открутите колбы картриджей, для этого одной рукой придерживайте систему, другой поверните ключ.
4. Достаньте и утилизируйте использованные сменные элементы. Запомните последовательность установки сменных элементов. Промойте внутреннюю поверхность колб бытовым моющим средством и щеткой. Сменные элементы, а также сам фильтр (по истечении срока службы), подлежат утилизации вместе с твердыми бытовыми отходами.
5. Снимите уплотнительные кольца колб, вытрите их насухо. Прокладку нового сменного элемента, а также уплотнительные кольца колб картриджей желательно смазать силиконовой смазкой или вазелиновым маслом.
6. Поместите новые сменные элементы в колбы фильтров в той последовательности, в которой были установлены старые (предварительно сняв с них полиэтиленовую пленку), и прикрутите их к системе до упора. Прикручивать колбу нужно вручную, использовать пластиковый ключ можно только в случае КРАЙНЕЙ НЕОБХОДИМОСТИ. Сменные картриджи, а также сам фильтр (по истечении срока службы), подлежат утилизации вместе с твердыми бытовыми отходами.
7. Для промывки картриджей откройте кран (В) подачи воды.
8. Через 2-3 минуты закройте кран чистой воды (A).
9. Проверьте систему на герметичность.

Наборы картриджей в соответствии с моделями фильтров

Модель фильтра	Набор номера
D-31	Набор №303
D-31s	Набор №304
D-31h	Набор №305
D-31sh	Набор №306

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Проблема	Причина	Устранение
Утечки	Неплотные соединения в мести присоединения переходника к водопроводу	Затяните соединения, предварительно проверив состояние уплотнительных материалов. Если уплотнение не обеспечивает должную герметичность – обновите его
Неплотно притянута колба к крышке фильтра	При помощи пластикового ключа немного доверните колбу по часовой стрелке, предварительно отключив воду и сбросив давление
Уплотнительное кольцо (прокладка колбы) не обеспечивает необходимую герметичность	При помощи пласиткового ключа снимите колбу. Проверьте целостность уплотнительного кольца и правильность его установки в колбе. Если кольцо повреждено, его нужно заменить. При необходимости очистите кольцо от загрязнений, смажьте го тонким слоем силиконовой смазки и установите на место. Далее вручную прикрутите колбу на место
Недостаточный поток очищенной воды	Ресурс картриджей выработан	Необходимо заменить картриджи

СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Важно! Давление на входе в фильтр не должно превышать значения 6 бар. Если существует возможность повышения давления во входном трубопроводе выше 6 бар, для предотвращения протечек рекомендуется установить в систему клапан понижения давления Honeywell D04 или D06

Мы не рекомендуем проводить работы по подключению системы самостоятельно. Доверьте эту работу специалистам, имеющим соответствующую квалификацию и подготовку.

Своевременно меняйте картриджи, так как картриджи с выработанным ресурсом или с истекшим сроком службы могут стать источником микробиологического загрязнения воды.

Не разбирайте систему, предварительно не отключив от нее подачу воды.

При транспортировке, хранении и использовании системы, предохраняйте ее от ударов, падений и замерзания в ней воды.

Система должна быть установлена вне досягаемости детей.

Срок службы фильтра atoll составляет 5 лет.

Инструкция по монтажу и эксплуатации фильтра для воды Atoll A-450 Compact

ЧИСТАЯ ВОДА — это вода с приятным вкусом, не содержащая органических или неорганических веществ в опасных для здоровья или нежелательных концентрациях, соответствующая установленным санитарным нормам и правилам.

ОБРАТНЫЙ ОСМОС — очистка воды путем пропускания ее с напором через полупроницаемую мембрану. Этот принцип положен в основу обратноосмотических фильтров atoll, и он не предусматривает применения химикатов.

МЕМБРАНА — полупроницаемый материал, через который могут пройти только молекулы воды и кислород.

ПРЕФИЛЬТРЫ — используются для очистки воды от нерастворимых частиц, хлора, органических веществ до того, как вода достигнет мембраны, и способствуют увеличению срока службы мембраны.

Промывка

Перед запуском системы обязательно промойте новый фильтр. На этом этапе из картриджей будут удалены мелкие частицы, которые могут помешать его дальнейшей работе. Если этого не сделать, они забьют фильтры, которые вы будете устанавливать позже, нанесут вред обратноосмотической мембране.

Перед промывкой следует изъять мембрану. Накопительную емкость отключите от системы. Пустите воду. Слейте около 15 литров. Этого вполне должно хватить, чтобы все хорошенько промыть и избавиться от посторонних частиц.

Завершив промывку, верните на место мембрану и подключите накопитель. Далее систему следует два раза подряд целиком набирать и спускать.

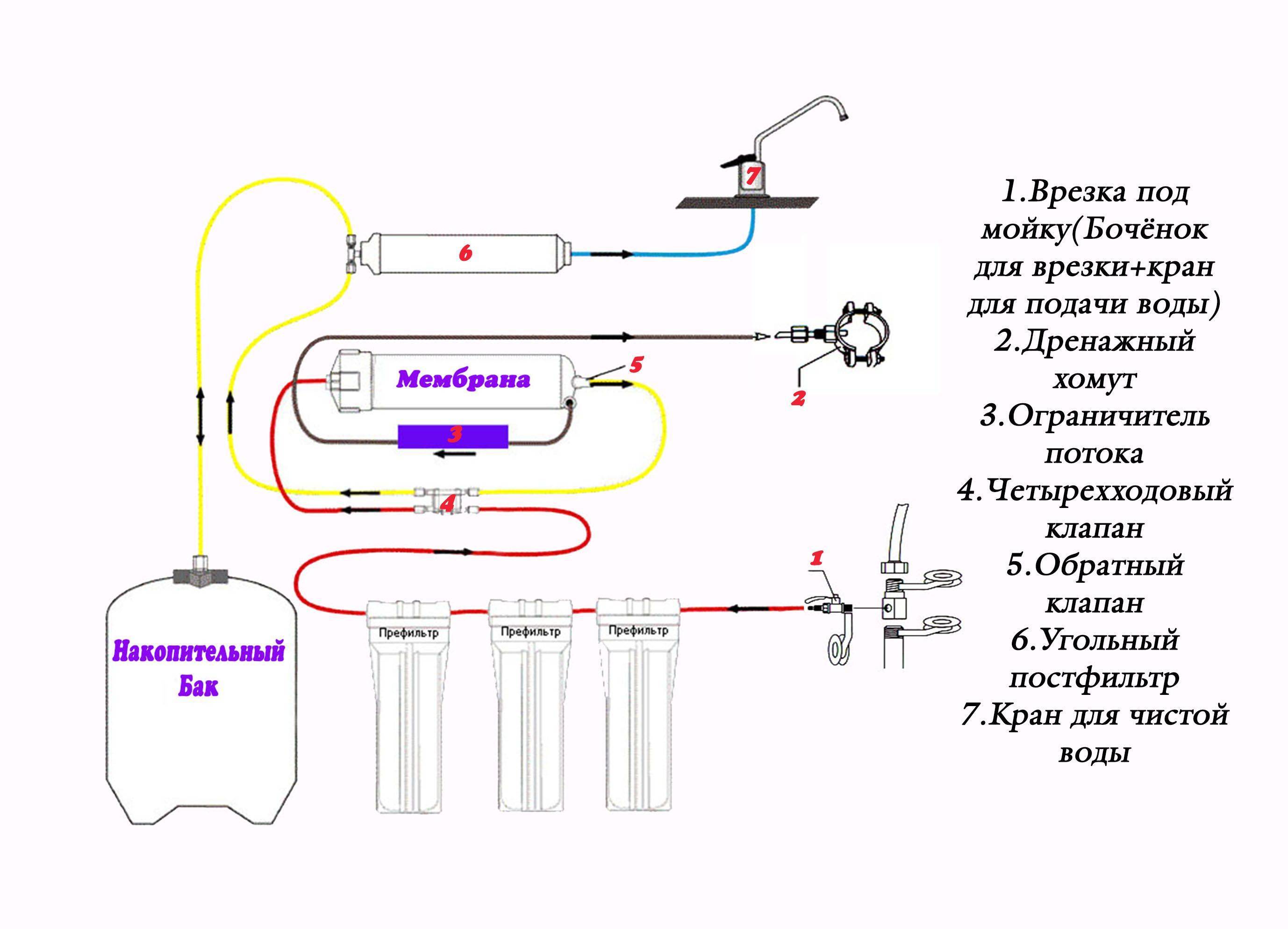

Схема и инструкция

Главное, что стоит проверить, прежде чем заняться установкой системы обратного осмоса Atoll – наличие всех составляющих в наборе. Хотя мы гарантируем полную комплектацию, которая фиксируется фото при сборке системы. Стандартная комплектация фильтров рассматриваемого бренда включает в себя:

1. Систему очистки воды;
2. Сменные картриджи;
3. Кран чистой воды;
4. Детали для подключения;
5. Пластиковых трубок (стандартная длина 200 сантиметров);
6. Кран подачи воды;
7. Тройник;
8. Скобы для предотвращения разъединения.

Стандартный порядок установки содержит следующие действия:

1. Пару пластиковых трубок (как правило, синего и красного цвета) соедините быстроразъемными коннекторами. Прежде чем обрезать лишнюю, на ваш взгляд, длину, убедитесь, что оставшихся трубок хватит для подключения. Обрезайте ровно. Красная подсоединяется к крану трубопровода, синяя – к крану чистой воды.
2. Установите синюю скобу сразу, чтобы не случилось разъединение элементов;
3. Просверлите отверстия для крана чистой воды;
4. Подключите его к фильтру;
5. Закройте вентиль подачи воды;
6. Откройте кран холодной воды для сброса давления;
7. Подключите систему к водопроводу по узлу подачи воды (состоит из тройника и крана подачи воды);
8. Так как первый картридж производитель устанавливает сам, все остальные необходимо присоединить самостоятельно, для этого раскрутите колбу;
9. Снимите защитную пленку с картриджа;
10. Установитекартридж в колбу;
11. Закрутите колбу;
12. Убедитесь, что нет протечек.

Помните, необходимо проверять установленный фильтр на наличие течи первые 7-10 дней эксплуатации.

УСТАНОВКА СИСТЕМЫ

Первоначально определите то место, где будет расположена система очистки воды. Непосредственно перед входом в фильтр должен быть установлен запорный вентиль. Для предотвращения протечек воды во время смены фильтрующего элемента, рекомендуется на выходе фильтра также установить запорный вентиль или обратный клапан, защищающие от обратного тока воды.

Важно! При установке фильтра убедитесь в правильности подключения его к трубопроводу. Индекс “IN”, расположенный на крышке колбы, обозначает вход воды в фильтр, индекс “OUT” — выход

Для фильтрации горячей воды используйте только фильтры I-11SH, I-11NH.

Отключите подачу воды (горячей или холодной в зависимости от устанавливаемого фильтра) главным вентилем в вашей квартире/доме.

Откройте ненадолго водопроводный кран, чтобы сбросить давление воды в магистрали и слить воду. Установить фильтр можно как на горизонтальный трубопровод (схема 1), так и на вертикальный (схема 2).

I) Установка на горизонтальный металлический трубопровод (схема 1)

Примечание: используйте для монтажа фильтра только сертифицированные детали и материалы, технические характеристики которых соответствуют параметрам Вашей системы водоснабжения.

Отмерьте на горизонтальной части трубы участок 15-17 см, так чтобы он был расположен за главным вентилем

Обратите внимание, чтобы выбранный участок трубы был расположен над полом на расстоянии не менее 40 см, а от нижней точки колбы фильтра до пола было не менее 10 см (если расположение трубопровода в Вашем доме не позволяет Вам подсоединить фильтр — используйте гибкую подводку, методика подсоединения указана ниже). Это необходимо для обеспечения удобства смены картриджей

Ножовкой или труборезом вырежьте отмеченный участок трубы, не допуская изгиба последней. На концах трубы нарежьте трубную цилиндрическую резьбу диаметром 1/2” (3/4” для некоторых моделей) и длиной 50 мм. Наверните на каждый резьбовой конец контрагайку и муфту (муфты и контрагайки приобретаются отдельно). При помощи муфт и контрагаек, используя уплотнительные материалы, закрепите фильтр на трубе. Выше описана процедура монтажа в металлический трубопровод. Если у Вас пластиковый или металлопластиковый водопровод, используйте специальные фитинги.

II) Установка на вертикальный трубопровод (схема 2)

Для данного варианта установки Вам необходимо приобрести 2 гибких подводки для воды с накидными гайками на 1/2” (3/4”).

Выберите место для установки фильтра таким образом, чтобы длина подводки позволяла Вам подсоединиться к трубе, и чтобы расстояние от нижней части колбы до пола было не менее 10 см. Закрепите фильтр на стене шурупами. Произведите врезку в трубопровод по указанной в пункте I методике. Подсоедините фильтр к трубопроводу, используя гибкую подводку.

После того как Вы подключили фильтр, осторожно откройте воду и проверьте соединения на герметичность (отсутствие протечек воды)

Преимущества фильтра Atoll обратного осмоса

Фильтры Атолл – это компактные, надежные, долговечные и высокоэффективные системы очистки воды.

К главным достоинствам осмос фильтра Атолл
можно отнести следующие:

• Продукция данной торговой марки имеет международный сертификат NSF, который подтверждает и качество составляющих, и высокий уровень очистки в целом.
• Фильтры одинаково хорошо справляются со своей задачей и в городских условиях, и на даче.
• Мембрана FilmTec – мировой лидер среди обратноосмотических мембран, изготовлена в США. Производительность – до 200 л/день, рассчитана на среднестатистическую семью из 3-4 человек.
• Картриджи Pentek – произведены в США, признаны наиболее эффективными и качественными среди всех аналогов.
• Качественный пластик и металлический бак обладают запасом прочности, устойчивы к гидроударам и деформациям.
• Можно доукомплектовать систему биокерамическим картриджем, который помогает придать свойства талой воды, и УФ-обеззараживателем (для скважины или колодца).
• Кран модерн имеет улучшенный дизайн и признан эргономичным.
• Разноцветные трубочки коммутации облегчают процесс обслуживания.
• Превосходное качество сборки.
• Высокая надежность.
• Доступность и постоянное наличие расходных материалов.

ВИДЕО ОПИСАНИЕ

Составляющие комплекта

В чем вы можете быть уверены наверняка, так в том, что приобретая фильтр для очистки воды Atoll, не стоит переживать за герметизацию составляющих деталей. На заводе каждую комплектующую тщательно проверяют на протечки.

Основная часть продукции компании рассчитана на установку под раковину. Фильтр можно поставить и в другом месте, но рекомендована установка под мойку: это практично, сэкономит вам место и не возникнет проблем с установкой.

В стандартный комплект системы обратного осмоса входят:

1. Блок фильтрации;
2. Накопительный бак – именно тут храниться очищенная вода;
3. Кран чистой воды;
4. Кран подачи воды;
5. Тройник;
6. Шаровой кран бака;
7. Дренажный хомут;
8. 4 цветные трубки. Стандартная расцветка: черный, синий, красный, желтый. Стандартная длина – 150 сантиметров;
9. Картриджи. Являются часто заменяемой комплектующей. В зависимости от вида очистки, частоты использования системы. Рекомендуемый период замены каждые 2-4 месяца.
10. Синие скобы. Они предотвращают возможность случайного разъединения. Их можно устанавливать не на все соединения.
11. Лента ФУМ;
12. Силиконовая смазка;
13. Инструкция.

Если возникла необходимость заменить одну из комплектующих деталей, или картридж, когда подошел срок замены, рекомендуется приобретать в магазинах специальные наборы сменных кассет.

Из каких элементов состоит комплект

В общем случае система обратного осмоса своими руками собирается сравнительно легко в том числе и потому, что поставляется сразу со всеми необходимыми функциональными узлами – и это:

• мембрана, выполняющая роль основной преграды;
• блок с предварительными уловителями – парой механических и одним картриджем;
• минерализатор с восстанавливающей функцией;
• два ключа – для облегчения замены и подтяжки крепежа;
• кран с панелью – для регулировки напора питьевой жидкости;
• тройники-коннекторы, гибкие шланги и прочие соединители.

При выборе конкретной модели следует всегда обращать внимание не только на полноту комплектации, но и на совместимость отдельных составляющих, а также на производительность оборудования в целом

Критерии выбора

Приобретают устройство с учетом:

• качества исходной воды;
• требуемой производительности;
• финансовых возможностей.

Если вода в водопроводе не слишком грязная, то смысл в системах с пятью ступенями очистки нет. В данном случае подойдут фильтры проще.

Но жителям регионов с развитой промышленностью нужно избавляться от тяжелых металлов, соединений хлора и других вредных компонентов. Поэтому им понадобятся дорогие и мощные приборы.

Во время выбора следует учитывать, что существуют варианты с усиленным эффектом смягчения воды. Они имеют индексы S и U.

Также важно обращать внимание на производительности. Ее подбирают в зависимости от количества пользователей. Если в семье 3-4 человека, то хватит фильтра на 3-6 литра

Если в семье 3-4 человека, то хватит фильтра на 3-6 литра.

Но для больших офисов и общественных заведений необходимы высокопроизводительные фильтрационные установки, которые могут очищать до тысячи литров воды.

Инструкция по монтажу и эксплуатации фильтров для воды Atoll A-450, А-550, А-560, А-575

КРАТКАЯ СПРАВКА

ЧИСТАЯ ВОДА — это вода с приятным вкусом, не содержащая органических или неорганических веществ в опасных для здоровья или нежелательных концентрациях, соответствующая установленным санитарным нормам и правилам.

ОБРАТНЫЙ ОСМОС — очистка воды путем пропускания ее с напором через полупроницаемую мембрану. Этот принцип положен в основу обратноосмотических фильтров atoll, и он не предусматривает применения химикатов.

МЕМБРАНА — полупроницаемый материал, через который могут пройти только молекулы воды и кислород.

ПРЕФИЛЬТРЫ — используются для очистки воды от нерастворимых частиц, хлора, органических веществ до того, как вода достигнет мембраны, и способствуют увеличению срока службы мембраны.

Устройство и особенности

Основным принципом обратного осмоса является разница давлений, возникающих по обе стороны мембраны (главного фильтра, изготовленного из полиамида или ацетата целлюлозы). Это особый ячеистый материал с многочисленными порами, половолоконный или рулонный. В результате прохождения через него жидкость очищается на 99, 9% от различных нежелательных примесей.

Мембрана является очень тонкой, однако она состоит из двух слоёв с разной плотностью. Собственно, это и является особенностью фильтров для воды Atoll.

Сам процесс водоочистки выглядит следующим образом:

• сначала вода проходит через три предфильтра, в которых механически очищается от самых крупных частиц;
• затем она попадает в угольный фильтр, где избавляется от многих органических веществ и соединений хлора;
• затем следует повторная механическая очистка от мельчайших фракций путём отсева;
• наконец жидкость достигает мембранного фильтра и обрабатывается на уровне молекул под давлением;
• при этом вода разделяется: чистая отправляется в накопительный резервуар, остальная – в дренаж;
• последний этап обработки включает доочистку активированным углём.

Список источников

• stroy-podskazka.ru
• filter-centr.ru
• santehnicheskij-mir.ru
• canalizator-pro.ru
• StrojDvor.ru

Схема подключения фильтра Аквафор

Все комплекты многоступенчатых систем очистки имеют инструкцию. В ней содержится описание установки устройства. Любой человек сможет справиться с этим самостоятельно.

Чтобы правильно подключить фильтр Аквафор, следует выполнить несколько последовательных шагов:

• выбор места для установки;
• выполнение монтажа крана для подачи очищенной воды;
• присоединение подводки смесителя к узлу;
• соединение узла и подводящей трубки;
• удаление стопоров с обеих сторон;
• спуск воды для очищения картриджей.

Каждое действие включает пару или несколько отдельных манипуляций. Грамотное следование схеме подключения фильтра Аквафор имеет большое значение для исправного функционирования.

Как промыть фильтр Аквафор

После покупки промывка производится согласно следующему алгоритму:

• Первым шагом является перекрытие крана для подачи воды. Затем надо его включить, чтобы сбросить давление.
• Посредством ключа из комплекта отвернуть стакан от корпуса фильтра.
• Достать из стакана отслуживший модуль. Первый нужно промыть для очищения от загрязнений.
• Ионную смолу пересыпать из модуля в стеклянную емкость. Для этой цели также подойдет пластиковая.
• Залить смолу предварительно подготовленным раствором. Надо смешать 1 л воды с поваренной солью. Смолу соединить с раствором и оставить на несколько часов.
• Вылить раствор и залить холодной водой. Потом перемешать и слить. Действие нужно повторить 3 раза.
• Перелить смолу назад в модуль.
• Тщательно промыть устройство и собрать конструкцию.
• Спускать воду 10 минут. В конце убедиться, что нет протечек.

Рекомендации по эксплуатации и замене

Фильтр Atoll в комплекте предусматривает ключ, с помощью которого осуществляется дальнейшая замена фильтров. Проводить такую процедуру следует не реже раза в 6 месяцев:

1. Прибор достают из-под мойки, чтобы его удобней было раскручивать. Для этого перекрывают воду на фильтре, а также общую подачу в квартире.
2. Набор фильтров с картриджами вынимают из упаковки.
3. С помощью специального ключа, двигаясь против часовой стрелки, откручивают нижний картридж и вынимают загрязненный. Из колбы выливают грязную воду и промывают ее. Для смазывания уплотнительного кольца колбы нужно использовать силикон.
4. Устанавливают новый картридж и закручивают колбу на прежнее место.
5. Систему возвращают туда, где она стояла.
6. Включают поступление воды и проверяют устройство на наличие протечек.

Расходные материалы нужно менять с периодичностью, установленной производителем:

• При использовании пористых полипропиленовых картриджей замену проводят раз в 3 месяца.
• Если они изготовлены с гранулированного активированного угля, то достаточно одного картриджа на 6 месяцев.
• Для пористых полипропиленовых картриджей механической очистки срок службы составляет 5 месяцев.
• Смену мембран осуществляют раз в 2 года, а постфильтра – раз в год.

Этот срок можно корректировать с учетом качества воды. Но при нерегулярном применении устройства, менять картриджи нужно обязательно, так как даже во время простоя они загрязняются, в них начинают активно размножаться патогенные микроорганизмы.

Существует большой выбор фильтром Атолл: от промышленных установок до персональных устройств водоподготовки. Приборы универсальные, так как подходят для очистки воды для бытовых нужд, но кроме этого, их устанавливают на крупных фирмах, промышленных предприятиях и других организациях, которым необходимы большие объемы чистой воды.

Монтаж и подключение

Инструкция по установке фильтра Атолл:

1. Необходимо просверлить отверстие в мойке. Сантехники настоятельно советуют монтировать дополнительный кран фильтра, который будет расположен рядом со стандартным.
2. Перекройте водоснабжение с помощью вентиля. Слейте оставшуюся воду из системы. После приступайте к устройству ответвления.
3. Разъедините сеть, подводящую холодную воду. Сделать это возможно в точке, где подключается гибкий шланг.
4. Отвод делается с помощью адаптера или тройника.
5. К фильтру присоединяются шланги из пластика.
6. Для запуска системы удалите заглушки в местах подсоединения.
7. Кран монтируется прямо на мойке.
8. На пистон устанавливается шланг, который затем будет присоединен к системе.
9. Вся конструкция для очистки воды подключается к водопроводу и крану, установленному на мойке, через шланги.
10. Пистон, вставленный в трубу, нужно упереть в стену. При этом расстояние между его краями и трубой не должно быть больше 2 мм. Противоположный конец шланга заворачивается гайкой.
11. В завершении проследите, чтобы соединения с резьбой были герметичными. Для этого их уплотняют, используя лен и герметик.

Схема по монтажу фильтрующей системы изображена на картинке ниже.

Порядок установки картриджей

Картриджи для фильтров воды представляют собой заменяемые блоки, в виде колб или цилиндров, главным предназначением которых является очистка воды. Именно от них зависит качественные свойства получаемой жидкости, подходящая непосредственно в употребление. Благодаря картриджу улучшается не только качество жидкости, но и ее вкус.

Для установкикартриджа стоит придерживаться следующего порядка действий:

1. Раскрутить колбу;
2. Снять уплотнители с колб и вытрите их насухо (советуется смазать элементы силиконовой смазкой);
3. Установить уплотнители на место;
4. Аккуратно снять защитную упаковку с картриджа и установить его в колбу;
5. Закрутить колбу обратно.

Раскрутка картриджа рекомендуется при помощи специального ключа. А вот закручивая ее, не стоит прилагать слишком много силы. Также не забывайте время от времени проверять систему на наличие протечек.

Стоит также отметить, что различные картриджи стоит заменять с различной периодичностью:

• Пористый полипропиленовый картридж – раз в 3 месяца;
• Картридж из гранулированного активированного угля – раз в 6 месяцев;
• Пористый полипропиленовый картридж механической очистки – раз в 6 месяцев.

Выбор и подготовка места

Главная особенность всех подобных очистных приспособлений во взаимодействии с одной точкой водопотребления. В связи с этим монтаж должен производиться только на кухне.

Для такого фильтра подойдет площадь под мойкой. Так к системе будет обеспечен постоянный доступ, при этом она не будет бросаться в глаза. Прежде чем приступать к установке, проведите подготовительную работу. Нужно замерить все габариты, чтобы понять, сколько свободного пространства под мойкой. Это может оказать влияние на выбор той или иной модели фильтра.

Важно, чтобы соблюдались следующие условия:

• Вы должны иметь свободный доступ к колбам, чтобы без проблем менять картриджи, ведь делать это придется регулярно;
• Конструкция располагается свободно;
• Требуется иметь доступ ко всем сантехническим узлам, ведь их тоже может потребоваться ремонтировать.

Важно! Если места хватает, под мойкой допускается устанавливать фильтр. Иначе ищите другой вариант поблизости

Возможно, придется освободить один из кухонных шкафов.
