Скиммер для бассейна своими руками: плюсы и минусы самодельных устройств, чертежи и пошаговая инструкция, как сделать навесной, плавающий, встроенный

Скиммер для бассейна: что это и какие функции выполняет

Фильтры такого типа отличаются широким распространением на отечественном рынке. Как уже было сказано выше, их основная функция заключается в поддержании должной чистоты воды в искусственном резервуаре. Рассмотрим более подробно, какие еще функции выполняет данное оборудование.

Скиммер – это фильтрационное приспособление для очистки воды в бассейне

Использование фильтра такого типа позволяет в дальнейшем провести подключение гидропылесоса, который используется для устранения загрязнений со дна бассейна

Также с помощью скиммера производится контроль уровня воды в бассейне, что является очень важной функцией

Фото подобных систем позволяют визуально оценить их достоинства и ответить на вопрос, что такое скиммер. Для бассейна это устройство является незаменимым. Оно применяется для закладки химических средств, с помощью которых выполняется очистка воды в резервуаре.

С помощью таких фильтрационных установок можно обрабатывать до 75% площади искусственного водоема. Обработка, которую проходит вода, включает в себя нагрев. После этого происходит ее возврат в чашу бассейна

Важно запомнить, что в процессе эксплуатации искусственного водоема необходимо контролировать уровень жидкости. Он не должен быть ниже, чем средняя линия заборного окна устройства. Скиммер для бассейна – это не только эффективное приспособление, позволяющее очистить воду от загрязнений, но и устройство, с помощью которого исключается возможный застой воды в резервуаре

Вычисление необходимого количества фильтров производится с учетом числа форсунок. Эти элементы монтируются напротив скиммеров. Соблюдение требуемого баланса дает возможность обеспечить грамотную циркуляцию воды в искусственном водоеме

Скиммер для бассейна – это не только эффективное приспособление, позволяющее очистить воду от загрязнений, но и устройство, с помощью которого исключается возможный застой воды в резервуаре. Вычисление необходимого количества фильтров производится с учетом числа форсунок. Эти элементы монтируются напротив скиммеров. Соблюдение требуемого баланса дает возможность обеспечить грамотную циркуляцию воды в искусственном водоеме.

Также скиммеры контролируют уровень воды, предотвращая перелив

Как правильно подсоединить и установить устройство: пошаговая инструкция

Рассмотрим, как установить скиммеры различных конструкций.

Навесной/плавающий к каркасной или надувной чаше

Для самостоятельного монтажа навесного очистительного прибора нужно соблюдать требования инструкции завода изготовителя и строгую последовательность действий:

Расчет и выбор скиммера. Для небольших дачных водоемов обычно хватает одного прибора. Для больших количество определяется из расчета: 1 очиститель на каждые 25 м 2 зеркала воды.

Конструкция выбирается в зависимости от того, предусмотрены в каркасе бассейна встроенные всасывающие и подающие форсунки или нет. Если их нет, тогда целесообразно выбрать очиститель с встроенными форсунками.Монтаж корпуса скиммера. В комплекте прибора предусмотрено два вида крепления: для каркасного и для надувного бассейна. Поэтому необходимо выбрать нужный вариант, прикрутить (наживить) к нему корпус.

Согласно инструкции (если это предусмотрено) вставить прилагаемые в комплекте гофрированные трубки в выходные отверстия прибора, затем закрепить его на кромке водоема.Отрегулировать глубину погружения корпуса. При верхнем расположении горловины, корпус фиксируется на 30-40 мм ниже уровня воды. Находящаяся сверху воронка может перемещаться вверх-вниз подобно поплавку.

Ее конструкция рассчитана таким образом, что она притапливается ровно настолько, чтобы в нее затекал только поверхностный слой воды. Если горловина расположена сбоку, глубина погружения должна быть на уровне середины отверстия, и контролируется по насечкам на корпусе.

Уровень воды никогда не должен быть ниже минимального

Это важно для нормальной работы как скиммера, так и насоса. Плавающая заслонка также будет пропускать только поверхностный слой воды

Комплектация очистительного прибора. Включает в себя трубки и переходники, позволяющие соединить его с системой очистки и циркуляции воды. Соединения произвести согласно инструкции завода изготовителя.

На этом монтаж можно считать завершенным.

Навесной/плавающий к бетонной и стационарной чаше

подсоединяется аналогичным образом

Но его установка целесообразна только в том случае, если при строительстве водоема не были подготовлены места для встраиваемого очистителя.

Если нет возможности или желания проводить капитальные работы со сверлением и штроблением стен стационарного бассейна, тогда можно установить навесной прибор с встроенной подающей форсункой с соблюдением рассмотренной выше пошаговой инструкции.

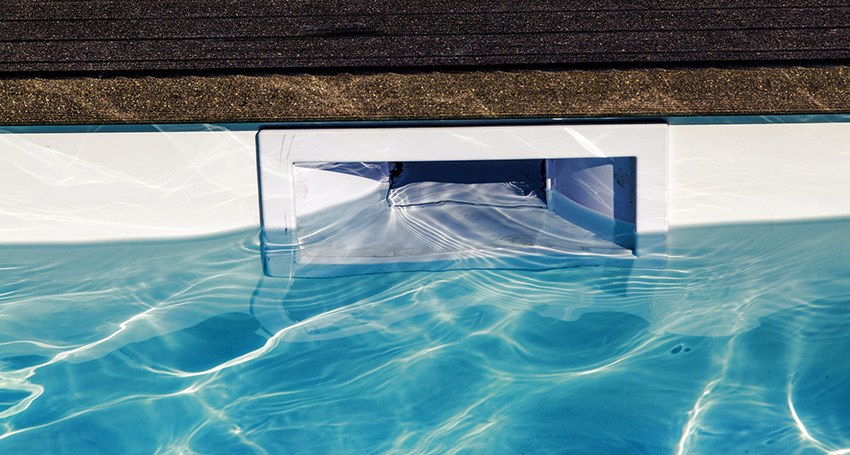

Встраиваемый к бетонной и стационарной чаше

К бетонному бассейну встраиваемый очистительный прибор подсоединяется с соблюдением всех требований инструкции завода изготовителя и в соответствии с нижеуказанной пошаговой последовательностью действий:

Расчет количества. На 25 м 2 ставится один скиммер. Расчет производится на стадии проектирования. Выбор модели скиммера следует делать с учетом толщины стен бассейна. Корпус из нержавеющей стали будет долговечнее и эстетичнее, но и дороже.
Определение места расположения. Обычно устанавливается посередине торцевой стенки бассейна, а подающая форсунка для лучшей циркуляции воды на противоположной стороне. Если очистительных приборов несколько, они располагаются на одинаковых расстояниях друг от друга. По высоте скиммер должен стоять так, чтобы в заполненной чаше вода была на уровне середины бокового отверстия. Форсунки устанавливаются ниже уровня воды на 200-250 мм.
Подготовка отверстий для монтажа.Отверстия для горловины прибора и подающих форсунок подготавливаются на стадии заливки стен с помощью установки фланцев. Для защиты от попадания бетона фланец необходимо заизолировать. Фланец не должен выступать за пределы плоскости стены.
Монтаж корпуса. Производится после отделки внутренней поверхности искусственного водоема. Использовать можно только крепежные детали, входящие в комплект изделия. После фиксации корпуса скиммера устанавливается фронтальная рамка и все соединения герметизируются.
Подключение к системам.Необходимо подключить скиммер к системам очистки и подогрева воды, к системе автодолива (если это предусмотрено конструкцией скиммера) согласно инструкции завода изготовителя.

Как сделать скиммер своими руками: пошаговая инструкция

Сделать скиммер своими руками можно, следуя пошаговой инструкции. Предварительно нужно подобрать материалы. Для скиммера понадобятся одна маленькая и большая труба. Они должны быть сделаны из пластика. Нужно взять крышку, ее толщина должна быть больше диаметра труб. Нужен переходник для той трубки, через которую будет подсоединен насос. Еще нужны изолента и поролон. Цена такого комплекта 200 рублей.

Инструкция предполагает этапы:

Сбор поплавка. Взять крышку для закрытия большей трубы. Вырезать в ней отверстие. Его диаметр 0,5 см. Меньшая труба не должна вставляться в отверстие плотно. Между ней и стенками выреза минимальный зазор. Просверлить небольшую дырочку поблизости от края крышки. Это нужно, чтобы воздух выходил, не нарушаю работу скиммера. Расположить крышку на середину трубы меньшего диаметра. Поблизости к краю намотать поролон. Плотно закрепить его изолентой.
Детали корпуса: кусок трубы большего диаметра, переходник. Все части нужно соединить между собой. При этом образовавшиеся зазоры загерметизировать. Для этого берут резинки. Гибкую трубку подключают к переходнику. Она будет отводом грязной воды в фильтр.
Подключение. Присоединение трубки скиммера к насосу. При этом трубку проводят через клапан, который проделан в стене бассейна.

Скиммер закрепляют на глубине не более 15 см. Одновременно конец верхней забирающей трубки погружают в воду на 5 мм. Крепеж может быть навесного типа. Альтернативно он может быть приделан к стенке бассейна. Это зависит от типа бассейна и человеческих возможностей.

На заметку! Встроенная модель рекомендована для крупногабаритных бассейнов. То же относится к случаям частого пользования бассейнам.

Она позволяет очистить много воды. Важен еще один факт. Такой скиммер можно сделать только при монтаже чаши бассейна. В иных случаях берут подвесной тип скиммера. У него меньшая производительность. Можно установить в любой момент «жизни» бассейна.

Важно правильно рассчитать число скиммеров. На этот показатель влияет несколько факторов

В среднем один способен очистить 25 м2 водяной поверхности. Если нужно несколько, нужно просчитывают их расположение. Цель – избежать образования застойных зон.

Обычно делают скиммеры для бассейнов своими руками 2 часа. Для упрощения работы можно посмотреть обучающее видео.

Проблема загрязненной воды актуальна для бассейнов. Очистка позволяет избежать развития болезнетворных бактерий. Скиммеры очищают воду. Сейчас есть широкий ассортимент. Они различаются по:

материалу;
объему такого резервуара;
технике монтажа;
цене.

Как сделать пластиковые беседки для дачи своими руками: пошаговая инструкция с фотоБеседка для дачи из пластика привлекает домовладельцев своей ценой и разнообразием. Этот вариант подходит для…

Выбор нужно делать, исходя из факторов:

стадия монтажа бассейна;
материал бассейна;
его величина по чертежу;
частота использования.

Простые скиммеры дешевые. Их приобретение не нанесет ущерб семейному бюджету. Они подходят для бытовых условий. В случае бетонных крупных бассейнов выбор нужно делать в пользу сложных моделей.

Существует возможность сделать скиммер самостоятельно. Для этого не нужны. Достаточно внимательности и терпения. Монтаж простых моделей логично сделать самому. Для успешной установки достаточно выполнить пункты инструкции. Монтаж сложных моделей лучше доверить профессионалам.

Как подключить, пользоваться, обслуживать?

Автоматические хлораторы воды в домашнем бассейне – это емкости, в которые необходимо всыпать химические реагенты на хлорной или бромистой основе. При этом они имеют функцию дозирования дезинфицирующего раствора.

Чтобы концентрированные химикаты не контактировали с агрегатами и узлами системы трубопровода и водоподготовки (с фильтром, насосом), важно установить хлоратор воды последним в очередности среди всего оборудования. Так, подключить автохлоратор необходимо прямо перед вводом очищенной воды в чашу бассейна

При эксплуатации и обслуживании автоматического дозатора хлора подходит использование только медленно растворимых реагентов. Категорически запрещено перемешивать химикаты между собой

Так, подключить автохлоратор необходимо прямо перед вводом очищенной воды в чашу бассейна. При эксплуатации и обслуживании автоматического дозатора хлора подходит использование только медленно растворимых реагентов. Категорически запрещено перемешивать химикаты между собой.

В процессе применения не используют в виде заполнителя хлоратора кальциевый гипохлорид, обычные хлорные таблетки и прочие жидкие или гранулированные химикаты. Применение таких веществ может привести к взрывной реакции или возгоранию.

Как собрать изделие для сборки мусора с поверхности воды самостоятельно?

Самостоятельно можно сделать внешний скиммер из канализационных пластиковых труб. Процесс включает в себя несколько этапов:

Подготовка материалов и инструментов.
Изготовление деталей.
Сборка конструкции.

Материалы и инструменты

Для изготовления устройства понадобятся следующие материалы:

три канализационные пластиковые трубы – 110х550 мм, 50х550 мм и 32х400 мм;
фитинги – ремонтная муфта диаметром 110 мм, тройник 110х50 мм, заглушки 110 мм (2 шт.), резиновые переходники 50х32;
кусок экструдированного пенополистирола толщиной 3-5 см.

Также понадобятся следующие инструменты:

ножовка по дереву;
острый нож;
электродрель со сверлом-коронкой 52 мм.

Изготавливается устройство следующим образом:

Трубы нужно нарезать, чтобы получить отрезки указанной выше длины.
В одной из заглушек необходимо просверлить отверстие диаметром 52 мм, затем в нее надо вставить резинку. К этому отверстию будет подсоединяться шланг системы циркуляции.
Затем тройник надо соединить со шлангом, а противоположную сторону закрыть заглушкой – это будет дно устройства.
Далее из экструзионного пенополистирола надо выполнить поплавок с таким внешним диаметром, чтобы он свободно проходил сквозь 110 мм трубу, но при этом между ним и трубой расстояние должно быть минимальным. Внутренний диаметр должен составлять 50 мм.
К муфте крепится труба 110 мм. Внутрь нее помещается труба 50 мм с надетым на нее поплавком и закрепленной на одной из сторон заглушкой. Чтобы конструкция не всплывала, в нижнюю часть следует положить камни.

На этом скиммер готов. Поплавок в такой конструкции выполняет роль клапана. Благодаря небольшому расстоянию между стенками трубы и его внешнему диаметру, он не позволяет мусору попасть в нижнюю часть конструкции.

Как сделать скиммер для бассейна своими руками, можно узнать тут, из канализационных труб — здесь, из пластиковой бутылки — тут.

Классификация современных бассейнов

Многие из нас смутно представляют себе, как устроены и работают бассейны, но если вы будете знать основные принципы, то сможет подобрать для себя подходящий вариант водоема. В целом, таких два, рассмотрим особенности каждого из них.

Переливные бассейны

Выглядят такие конструкции весьма впечатляюще – зеркальная водная поверхность, располагающаяся практически на одной с бортиками линии. Сооружение такого варианта обходит достаточно дорого, поскольку с инженерной точки зрения это задача не из легких. Чтобы бассейн правильно функционировал, для него следует оборудовать специальное вспомогательное помещение, располагающееся ниже ординара.

Если же рассматривать упрощенный вариант, то все будет выглядеть примерно следующим образом: вода, которая переливается за бортики, попадает посредством желоба в специальную емкость. Далее жидкость, пройдя фильтрационную установку и сопряженную с этим обработку с реагентами, после чего прогревается и через донные форсунки попадает обратно в чашу бассейна.

Скиммерные водоемы

Одно из главных преимуществ таких моделей – это, безусловно, ценовая доступность. Размеры в данном случае изначально скромные, а форма чаши – достаточно простая. Само слово «скиммер» с английского языка можно перевести как «шумовка», чем, собственно, вполне объясняется принцип действия данного прибора.

Такие приборы оборудуются аварийным переливом, контролирующим ординары (они должны располагаться на 15 или 20 сантиметров ниже линии бортиков). Специальная сетчатая корзина необходима для предварительной очистки. Специалисты рекомендуют устанавливать скиммер для бассейна, исходя из следующего расчета: на каждые 25-35 метров квадратных водной площади – минимум по одной системе.

Принцип действия подобного оборудования также достаточно прост: верхний слой воды «снимается» механическим прибором и попадает в фильтрационное устройство. По завершении дезинфекции вода транспортируется обратно в чашу. Основное достоинство таких бассейнов состоит в том, что все требуемое оборудование изначально устанавливается в «купель» из железобетона, следовательно, обустройство вспомогательного помещения в данном случае без надобности.

Что же касается водообмена, то им «заведует» целый ряд закладных элементов. И от того, насколько правильно эти элементы будут установлены, зависит качество циркуляции воды. Мусор и пена с водной глади удаляются посредством скиммера.

Принцип действия?

Существует 2 вида скиммеров:

переливной или как часть фильтра;
плавающий или автономный.

Принципы работы каждого из них отличаются.

Как части фильтра

В стационарных очистных системах переливной принцип очистки крупного мусора с поверхности реализован в них в виде покрытого решеткой желоба по периметру бассейна на уровне воды.

При погружении и плавании поверхностные волны гонят воду в желоб, мусор остается на решетках, а очищенная вода возвращается в бассейн. Вход в скиммер, выполняется в виде отверстий ниже уровня воды, перекрытых заслонками.

Далее вода поступает в фильтры тонкой очистки, обеззараживается, подогревается и возвращается в бассейн.

Как автономного устройства

Такой скиммер — автономное компактное устройство, реализующее оба принципа очистки поверхности в одном приборе. Он состоит из поплавка (заслонки), перемещающегося внутри корпуса устройства.

Пока насос не включен, поплавок за счет перелива при купании или волны от ветра очищает воду в пассивном режиме. При включении насоса поплавок втягивается внутрь корпуса как поршень, и через корзину с сеткой идет поток воды с поверхности.

В итоге внутри остаются листья, лепестки, насекомых и крупный мусор. Глубина от верхнего края поплавка до поверхности воды определяет толщину слоя очищаемой воды.

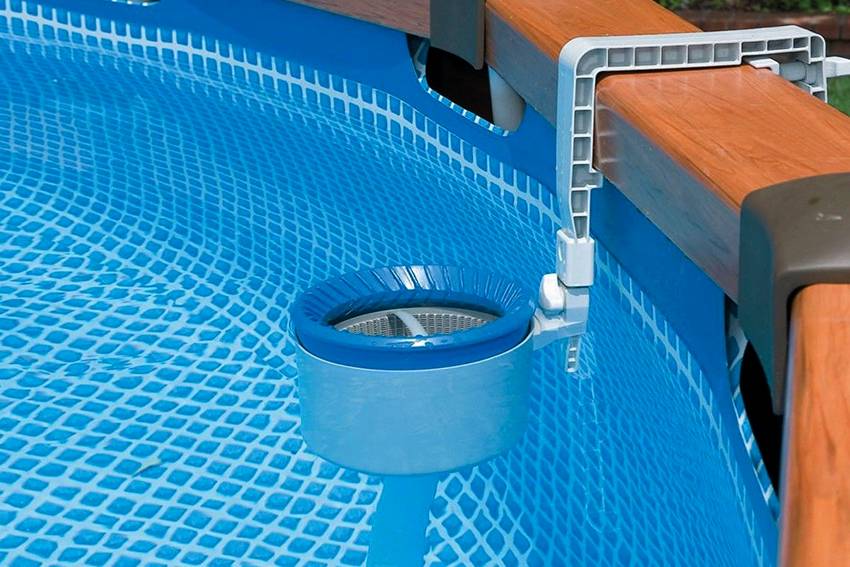

Монтаж навесных скиммеров

Навесной прибор (его также называют плавающим) характеризуется, прежде всего, относительной простотой установки. Его можно устанавливать на надувные либо каркасные водоемы, более того, они вполне могут быть вмонтированы в стационарный бассейн (при условии, что на том еще нет скиммера).

Заметим также, что каждый из таких скиммеров должен комплектоваться креплениями двух разновидностей:

для каркасного бассейна;
для надувного.

Это очень важно, поскольку обе разновидности имеют существенные отличия. Внутри же бака устанавливается сетчатое ведро (последнее в ходе эксплуатации должно периодически извлекаться и промываться чистой водой)

В верхней части располагается поплавок, благодаря движениям которого различный мусор затягивается внутрь скиммера. Помимо того, прибор может комплектоваться несколькими переходниками, необходимыми для подключения к фильтрационному насосу посредством шланга.

Когда вы установите скиммер для бассейна, то нагрузка на фильтрационное оборудование заметно снизится, а его эксплуатационный срок, напротив, увеличится.

Скиммер для очистки бассейна навесного типа

Наиболее простая модель снабжена сетчатым уловителем мусора. Данное устройство для фильтрации воды в бассейне обеспечивает очистку поверхностных слоев воды от скопления мелких и крупных частиц грязи. В отличие от встроенного скиммера, крепится на бортики искусственного водоема. В комплекте к готовым устройствам идут два типа крепежа. Один предназначен для монтажа на каркасный, а другой — на надувной бассейн.Внешне конструкция похожа на пластиковый широкий стакан. Внутри расположено сетчатое ведерко, которое и задерживает загрязнения. Оно легко вынимается и промывается. Поверх колбы расположен поплавок, благодаря которому вода с мусором и втягивается в фильтр. Готовые навесные скиммеры имеют специальный регулятор, который позволяет монтировать устройство на требуемую высоту, то есть уровень воды. К фильтр-насосу скиммер навесного типа подключается посредством гофрированного шланга.

Установка донного слива в бетонный бассейн

Закладные для бассейна из нержавейки или пластика так называются потому, что они монтируются (закладываются) в чашу бассейна на этапе ее заливки. Они нужны для обеспечения циркуляции воды, водоснабжения, сбора мусора и других действий.

Системы водоочистки бассейнов

Есть два вида водоочистных систем. При скиммерной, верхний слой воды, через форсунки в стенах, убирается, попадает на скиммеры для бассейна (водозаборный узел), после чего насос перекачивает эту воду на фильтр.

При переливной, вода, через форсунки в стенах или в дне, подается в водоем.

Она вытесняет верхний, грязный слой, в переливные лотки.

Затем удаленная вода самотеком по желобам попадает в бак, после чего насосом подается на фильтр.

Закладные для бассейна

Закладные для бассейна из нержавейки или пластика включают в себя узлы и детали различного назначения:

Скиммеры стандартные или широкие.
Форсунки донные или стеновые форсунки.
Водозаборы обычные или антивихревые.
Донные сливы.
Регуляторы уровня воды.
Проходные трубы и другие.

Эти элементы искусственных водоемов производят многие фирмы. В нашей стране особым спросом пользуется продукция следующих отечественных и зарубежных производителей:

Закладные из нержавеющей стали: Акватехника (Россия), Pahlen (Швеция), Аква Сектор (Россия).
Закладные из пластика: Kripsol (Испания), (Испания), Emaux (КНР), МТН (Германия), Waterpik (Канада).

Товары перечисленных выше фирм выпускаются в широком ассортименте и охватывают практически весь перечень закладных деталей для бассейнов.

Форсунка донная и стеновая

Донная форсунка для бассейна ставится при переливной системе очистки или большой глубине водоема. Выполняется из нержавейки, пластика, бронзы или никеля.

Их различают по установке (под лайнер либо под плитку) и пропускной способности. Они могут быть прямоточные, рассеивающие и комбинированные.

Есть регулируемые устройства.

Форсунка донная из нержавеющей стали от Аква Сектор стоит от 2,4 до 3,3 тыс. руб.

Аква-Техника предлагает товар по аналогичным ценам: от 2,4 до 3,4 тыс. руб.

У Pahlen верхняя планка несколько выше, от 2,4 до 7,6 тыс. руб. В ассортименте все модели.

Цены Astral колеблются в пределах от 0,45 до 7,0 тыс. руб. Emaux – от 0,3 до 0,5 тыс. руб.

В каталоге изделия для бетонных бассейнов и под пленку (универсальные).

Стеновая форсунка для пленочного и бетонного бассейна может быть всасывающей или подающей. К первым подключается вакуумный пылесос. Через вторые поступает очищенная вода.

Может быть пластиковой, бронзовой, из никеля или из нержавеющей стали. Она предназначена для чаши с отделкой под пленку или под плитку/мозаику. Средняя производительность – около 5 куб. м. в час.

Пластиковая стеновая форсунка Kripsol под плитку или универсальная (под пленку) стоит от 0,4 до 0,7 тыс. руб. Пропускная способность – до 14 куб. м. в час.

Waterpik реализует стеновые форсунки для сборных бассейнов от 0,2 до 0,9 тыс. руб.

Донный слив

Круглый или квадратный донный слив нужен для забора грязной воды либо опорожнения бассейна.

Рекомендуется выпускать через него около 30% воды, остальное – на скиммеры. Это устройство бывает обыкновенным или антивихревым. Устанавливается в наиболее глубоком месте.

Чаще всего донный слив производят из ПВХ-пластика или нержавеющей стали.

Может быть под пленку или под бетон, обычный либо антивихревой. Подключение: боковое или нижнее.

Донный слив из пластика от испанской Kripsol универсальный или под плитку стоит от 1,2 до 1,7 тыс. руб. Astral для бетонного бассейна стоит от 1,8 до 3,0 тыс. руб.

Emaux продает от 0,6 до 3,7 тыс. руб.

Регулятор уровня воды

Это устройство отслеживает уровень воды и, при его понижении до заданной отметки, из-за испарения, выплескивания, обратного промыва и т.д., обеспечивает долив.

Трубы прохода

Такие детали ставятся для упрощения монтажа закладных и лучшей гидроизоляции.

Закладные для бассейна ставятся на весь эксплуатационный срок бассейна, поэтому они должны успешно противостоять агрессивным химикатам, УФ-излучению, температурным перепадам и повышенному уровню pH.

Правила выбора

Чтобы эффект от работы очистителя принес максимальную пользу, необходимо предварительно определить:

размеры бассейна, его глубину;
толщину стенок искусственного резервуара;
эксплуатационные показатели материалов корпуса: они должны обладать коррозионной стойкостью и выдерживать разрушающее воздействие продолжительное время;
крепежные элементы, отличающиеся надежностью и прочностью, а также подходящие для конкретного типа чаши;
частоту смены воды в месяц.

Более легким, каркасным бассейнам следует подбирать навесной вариант компактного размера. Его можно самостоятельно устанавливать и обслуживать.
