Для чего нужен счетчик ВСХ
Он необходимы для учёта потребления холодной воды. Нормы действующего законодательства не позволяют использовать водопроводную воду без приборов учёта потребления. Во многих случаях такой вариант оплаты жидкости более справедливый, ведь если бы вся стоимость поставленной коммунальным предприятием воды распределялась поровну между жильцами, то экономные граждане переплачивали бы значительные суммы денег.
При таком варианте расчёта также не будут учитываться потери водоканала, произошедшие в результате аварий, что также позволит уменьшить расход денежных средств домовладельцев.
Лучшие счетчики холодной воды
Эти расходомеры обязаны быть в каждом доме, ведь с их помощью удается контролировать расход холодной воды и экономить на ее оплате, например, во время отъезда из дома. Они не рассчитаны на воздействие высоких температур и стоят дешевле приборов для учета потребления горячих носителей. В этой категории описываются 3 лучших устройства по мнению экспертов и покупателей.
Бетар СХВ-15 Бет.Х-15
Прибор «Бетар СХВ-15 Бет.Х-15» разработан исключительно для контроля расхода холодной воды, а потому максимальная температура теплоносителя тут составляет 40 градусов. Эта модель не чувствительна к перепадам давления и выдерживает высокие значения. Он прост в монтаже и может устанавливаться под любым наклоном.
Благодаря компактности изделие особо актуально для небольших помещений. Установочная длина 170 мм, а без сгонов – 11 см. По отзывам покупателей, у него не возникает протечек за счет прочных материалов и специальной защиты. Корпус изготовлен из устойчивой к коррозии латуни. Средний срок эксплуатации 12 лет. Антимагнитная защита предотвращает воздействие на прибор магнитного поля, обеспечивает точность показаний всё время службы.
Достоинства:
- Приемлемая цена;
- Сгоны в комплекте;
- Межповерочный интервал – 6 лет;
- Аккуратные размеры;
- Вес не большой;
- Качественная сборка.
Недостатки:
- Тускловатый циферблат;
- Многовато пластика в корпусе;
- Нет импульсного выхода.
По сравнению с большинством моделей, у Бетар СХВ-15 Бет.Х-15 циферблат находится в нижней части, что может быть не очень удобным при расположении изделия в труднодоступных местах.
Экомера-32Ч многоструйный с импульсным выходом
Компания «Экомера» выпускает лучшие счётчики воды с импульсным выходом. Герконовый датчик дистанционно считывает показания прибора. Для этого на одной из стрелок установлен магнит, прохождение которого под герконом замыкает контакт. Ток фиксируется внешним устройством.
Крыльчатка связана с ведомой частью магнитной муфты, которая надёжно защищена от внешних воздействий. Антимагнитный экран не позволяет изменить показания с помощью поля. Корпус изготовлен из латуни, устойчивой к коррозии. Межповерочный интервал 6 лет, а средний срок службы вдвое превышает это значение. Конструкция позволяет установить импульсный водомер вертикально или горизонтально.
Достоинства:
- Точные показания;
- Надёжная средоотделительная мембрана;
- Низкий порог чувствительности;
- Хорошая комплектация.
Недостатки:
- Большие размеры;
- Высокая цена.
Дистанционный контроль показаний упрощает работу по съёму данных о расходе воды. Это удобно для владельцев недвижимости и контролирующих служб.
Итэлма WFK20.D080
Водомер «Итэлма WFK20.D080» заслуживает быть в числе лучших из-за своей высокой чувствительности, он начинает фиксировать потребление носителя при расходе около 10 л/час. Устройство выдерживает воздействие повышенных температур до 110°С, но прежде всего рассчитано на работу с холодными жидкостями. Прибор спокойно реагирует на давление силой до 25 атм. Его использование безопасно для человека и окружающей среды, так как при производстве агрегата не используется никель.
Производится по лицензии немецкой компании. Отличается повышенной устойчивостью к изменению давления в системе водоснабжения. Из особенностей изделия стоит отметить простоту его установки в любом положении и надежную антимагнитную защиту, которая показала лучшие результаты при испытании в независимой европейской лаборатории.
Достоинства:
- Считывание индикации – визуальное;
- Высокое качество показаний;
- Отличная сборка;
- Надежная защита от высокой влажности;
- Низкая цена;
- Не требуется частая поверка, достаточно проводить ее один раз в 6 лет.
Недостатки:
Нет импульсного выхода.
Для чего нужен счетчик ВСХНд с импульсным выходом
Счетчики ВСХНд: Крыльчатый и Турбинный
Водомер c импульсным выходом используются для замера проходящей через прибор воды. Основным отличием именно этой серии является возможность дистанционного отправления данных. Благодаря своим техническим особенностям, они могут применяться для замеров при суточном объеме потребления от 15 до 300 м3, в зависимости от диаметра условного прохода.
Этот тип датчиков позволяет учитывать не только целые единицы, но и десятые доли. Это позволяет рассчитывать затраты на водоснабжение наиболее точно. Основная задача – коммерческое измерение расхода. Хотя они применяют, как на производстве, так и многоквартирных домах, и в в частном секторе. Есть возможность замера массового расхода, например, на входе водопровода в поселок.
Виды и особенности счетчиков
Если прибор учёта потребления холодной воды будет приобретаться самостоятельно, то для правильного определения типа устройства не обязательно быть экспертом в области измерительной техники. Чтобы подобрать прибор, который идеально справится с возлагаемой на него задачей, достаточно знать несколько основных параметров. В настоящее время в свободной продаже можно встретить следующие модели:
ВСХ-15
Крыльчатый сухоходный счётчик холодной воды, который используется для подсчёта потребления воды. Технические характеристики ВСХ-15:
- Температура измеряемой среды от +5 до +50.
- Максимальное давление – 1,6 МПа_
- Масса – 0,5 кг.
- Диаметр – 15 мм.
- Цена деления – 0,00005 м3.
Максимально возможное потребление при установке счётчика этой марки составляет 3 м3/ч, поэтому, если требуется установить прибор учёта в сельской местности, где потребление жидкости может быть больше указанного, следует подобрать модели устройства с большей пропускной способностью.
| Параметр | ВСХ-15 |
|---|---|
| Диаметр (Ду), мм | 15 |
| Давление (Ру) | 1,6 |
| Высота, мм | 75 |
| Ширина, мм | 70 |
| Монтажная длина | 110 |
| Минимальный расход, м3/ч | 0,03 |
| Номинальный расход, м3/ч | 1,5 |
| Максимальный расход, м3/ч | 3 |
| Тип соединения | Резьбовой |
| Температурный режим, °С | от +5 до +50 |
| Масса, кг | 0,5 |
ВСХ-20
Эта модель прибора учёта холодной водой также относится к крыльчатому типу, что позволяет максимально точно производить замер расходуемой жидкости. Основными параметрами ВСХ-20 являются:
- Максимальное рабочее давление – 1,6 МПа.
- Температура рабочей среды от +5 до +50 градусов Цельсия.
- Диаметр условного прохода – 20 мм.
- Масса – 0,6.
Эта модель позволяет работать с расходом жидкости до 5 м3/ч.
| Параметр | ВСХ-20 |
|---|---|
| Диаметр (Ду), мм | 20 |
| Давление (Ру), МПа | 1,6 |
| Высота, мм | 75 |
| Ширина, мм | 70 |
| Монтажная длина | 130 |
| Минимальный расход, м3/ч | 0,05 |
| Номинальный расход, м3/ч | 2,5 |
| Максимальный расход, м3/ч | 5 |
| Тип соединения | Резьбовой |
| Температурный режим, °С | от +5 до +50 |
| Масса, кг | 0,6 |
ВСХ-25
Он обладает увеличенной пропускной способностью, что особенно важно при осуществлении полива огородов, наполнения различных ёмкостей и мойке автомобиля. Водосчётчика имеет следующие характеристики:
Водосчётчика имеет следующие характеристики:
- Максимальное рабочее давление – 1,6 МПа.
- Температура рабочей среды от +5 до +50 градусов Цельсия.
- Диаметр условного прохода – 25 мм.
- Масса – 2,2 кг.
Эту модель учётного механизма можно поставить, если потребление воды не превышает 7 м3/ч.
| Параметр | ВСХ-25 |
|---|---|
| Диаметр (Ду), мм | 25 |
| Давление (Ру), МПа | 1,6 |
| Высота, мм | 110 |
| Ширина, мм | 93 |
| Монтажная длина | 260 |
| Минимальный расход, м3/ч | 0,07 |
| Номинальный расход, м3/ч | 3,5 |
| Максимальный расход, м3/ч | 7 |
| Тип соединения | Резьбовой |
| Температурный режим, °С | от +5 до +50 |
| Масса, кг | 2,2 |
ВСХ-32
Этот счётчик имеет следующие характеристики:
- Максимальное рабочее давление – 1,6 МПа.
- Температура рабочей среды от +5 до +50 градусов Цельсия.
- Диаметр условного прохода – 32 мм.
- Масса – 4,2 кг.
Пропускная способность ВСХ-32 составляет 12 м3/ч.
| Параметр | ВСХ-32 |
|---|---|
| Диаметр (Ду), мм | 32 |
| Давление (Ру), МПа | 1,6 |
| Высота, мм | 110 |
| Ширина, мм | 93 |
| Монтажная длина | 260 |
| Минимальный расход, м3/ч | 0,12 |
| Номинальный расход, м3/ч | 6 |
| Максимальный расход, м3/ч | 12 |
| Тип соединения | Резьбовой |
| Температурный режим, °С | от +5 до +50 |
| Масса, кг | 4,2 |
ВСХ-40
Его устанавливают на объекты, которые потребляют до 20 м3/ч. Кроме повышенной пропускной способности ВСХ-40 имеет диаметр 40 мм и массу 4,7 кг.
| Параметр | ВСХ-40 |
|---|---|
| Диаметр (Ду), мм | 40 |
| Давление (Ру), МПа | 1,6 |
| Высота, мм | 110 |
| Ширина, мм | 93 |
| Монтажная длина | 300 |
| Минимальный расход, м3/ч | 0,2 |
| Номинальный расход, м3/ч | 10 |
| Максимальный расход, м3/ч | 20 |
| Тип соединения | Резьбовой |
| Температурный режим, °С | от +5 до +50 |
| Масса, кг | 4,7 |
Все модели приборов учёта серии ВСХ обладают качественными латунными корпусами и отлично переносят высокие нагрузки. Цена будет зависеть от типа приобретаемого прибора учёта, поэтому не следует покупать изделие с большей пропускной способностью, чем это необходимо для обеспечения объекта достаточным количеством воды.
Характеристики, устройство и принцип работы
Перед покупкой прибора учёта потребления холодной воды необходимо ознакомиться с основными техническими характеристиками таких устройств. Важнейшими параметрами водомеров является производительность и диаметры подключаемых патрубков.
Если в последнем случае, установить счётчик на штатное место можно при помощи дополнительных элементов, то при недостаточной пропускной способности, изделие потребуется заменить на более производительное.
В приборах учёта потребления жидкости этого типа крутится небольшая турбинка внутри изделия. Вращение передаётся циферблату, который и отображает точный расход холодной воды. Самостоятельно разобрать и собрать изделие, чтобы понять принцип работы нельзя, ведь в этом случае будет повреждена пломба, которая должна быть установлена только квалифицированным поверщиком.

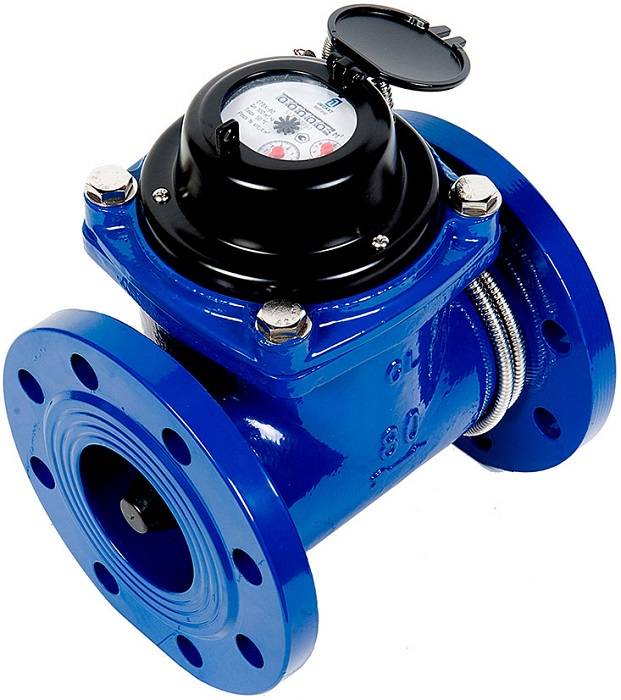

СТВХ 50
Водосчётчик этой модели имеет следующие технические характеристики:
- Диаметр: 50 мм.
- Максимальный расход воды: 90 м3/ч.
- Порог чувствительности: 0,035 м3/ч.
- Монтажная длина: 200 мм.
Счётчик идеально подходит для предприятий с относительно небольшим водопотреблением.
СТВХ 65
Эта модель расходомера обладает немного большей производительностью. Основные параметры счётчика:
- Диаметр: 65 мм.
- Максимальный расход воды: 120 м3/ч.
- Порог чувствительности: 0,35 м3/ч.
- Монтажная длина: 200 мм.
Эту модель уже можно использовать на промышленных объектах с потреблением до 120 м3/ч, а также в качестве общего устройства учёта в относительно небольших жилых домах.
СТВХ 80
Это устройство является наиболее часто устанавливаемым на различных производственных объектах. Водосчётчик полностью соответствует всем необходимым параметрам точности и обладает следующими характеристиками:
- Диаметр: 80 мм.
- Максимальный расход воды: 200 м3/ч.
- Порог чувствительности: 0,40 м3/ч.
- Монтажная длина: 225 мм.
Водосчётчик одинаково хорошо себя зарекомендовал как при установке на промышленных предприятиях, так и в жилых многоквартирных домах.
СТВХ 100
Средний по производительности в линейке водсчётчиков этого класса. Устройство имеет следующие характеристики:
- Диаметр: 100 мм.
- Максимальный расход воды: 300 м3/ч.
- Порог чувствительности: 0,60 м3/ч.
- Монтажная длина: 250 мм.
Водосчётчик обладает большим сроком годности, не нуждается в частом обслуживании и поверке, поэтому идеально подходит для установки на крупных предприятиях.
СТВХ 150
Устройство предназначено для установки в сетях холодной воды на предприятиях со значительным потреблением жидкости. Основные параметры счётчика:
- Диаметр: 150 мм.
- Максимальный расход воды: 500 м3/ч.
- Порог чувствительности: 1,30 м3/ч.
- Монтажная длина: 300 мм.
Счётчик этой модели выдерживает большой напор жидкости, поэтому в течение всего срока эксплуатации не требует дополнительной настройки.
СТВХ 200
Прибор этого типа обладает очень большой производительностью, поэтому его следует приобретать и устанавливать только в том случае, если потребление жидкости составляет более 350 м3/ч. Технические характеристики СТВХ 200 следующие:
- Диаметр: 200 мм.
- Максимальный расход воды: 650 м3/ч.
- Порог чувствительности: 2,00 м3/ч.
- Монтажная длина: 350 мм.
Несмотря на внушительный порог чувствительности в 2000 литров в час для больших предприятий такой расход может представлять собой лишь небольшую погрешность в общем потреблении жидкости.
СТВХ 250
Эта модель промышленного водосчётчика является самой производительной. Описание прибора учёта следующие:
- Диаметр: 250 мм.
- Максимальный расход воды: 800 м3/ч.
- Порог чувствительности: 2,50 м3/ч.
- Монтажная длина: 400 мм.
Установка такого устройства оправдана только при очень большом расходе холодной воды на предприятии.
| Параметр | СТВХ 50 | СТВХ 65 | СТВХ 80 | СТВХ 100 | СТВХ 150 | СТВХ 200 |
|---|---|---|---|---|---|---|
| Диаметр (Ду), мм | 50 | 65 | 80 | 100 | 150 | 200 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Размеры, мм | 200×257×165 | 260×267×187 | 270×280××200 | 300×287×220 | 300×350×285 | 350×360×340 |
| Монтажная длина | 200 | 200 | 225 | 250 | 300 | 350 |
| Минимальный расход, м3/ч | 0.45 | 0.45 | 0.6 | 0.9 | 2 | 4 |
| Номинальный расход, м3/ч | 45 | 60 | 100 | 150 | 250 | 350 |
| Максимальный расход, м3/ч | 30 | 50 | 90 | 140 | 300 | 600 |
| Тип соединения | Фланцевое | Фланцевое | Фланцевое | Фланцевое | Фланцевое | Фланцевое |
| Температурный режим, °С | от +5 до +40 | от +5 до +40 | от +5 до +40 | от +5 до +40 | от +5 до +40 | от +5 до +40 |
| Межповерочный интервал, лет | 6 | 6 | 6 | 6 | 6 | 6 |
| Срок службы, лет | 12 | 12 | 12 | 12 | 12 | 12 |
| Масса, кг | 13 | 14.5 | 15.5 | 18.5 | 44 |
Для чего нужен счетчик ВСХН
Счетчики ВСХН бывают крыльчатами (резьбовые) и турбинные (фланцевые). У вторых заметно больший диаметр. Все они применяются для замера объема проходящей жидкости. Могут ставиться для питьевой воды (ГОСТ 51232-98) и сетевой (СНиП 2.04.07-86)
При этом, не важно она идет по подающим или обратным водопроводам. Вообще система может быть закрытой или открытой
Допускается использовать подобные счетчики для холодной воды, при параметрах от +5°C до +50°С. Для воды горячей допуски от +5°C до +150°C.
Приборы ВСХН имеют механизм для подсчета со стрелочным или роликовым индикатором. Они показывают потребленный объем в м3, также учитывают доли основной единицы измерения.
Особенности монтажа и условия эксплуатации
Неправильный монтаж приборов учёта потребления холодной воды может привести к быстрому выходу устройств из строя. Чтобы не допустить поломки рекомендуется размещать счётчики только в отапливаемых помещениях с влажностью воздуха не более 80 процентов.
Схема
Размещение водосчётчиков должно быть выполнено таким образом, чтобы к ним можно было обеспечить беспрепятственный доступ в любое время. Это необходимо для своевременного снятия показаний, контроля исправности и поверки прибора.
Все устройства учёта потребления холодной воды этого типа, вне зависимости от модели, следует устанавливать в водопроводные системы, в которых максимальное давление не превышает 1,6 мПа.
При монтаже прибора следует также учесть следующие особенности:
- Монтаж только в горизонтальном положении циферблатом вверх.
- Перед прибором и после необходимо обеспечить ровный участок водопровода (соответственно 5 и 1 диаметров).
- Чтобы можно было снять или заменить устройство перед ним и после на необходимом расстоянии устанавливается запорная арматура.
- Монтаж должен осуществляться вдали от приборов, создающих мощное электромагнитное поле (не менее 2 метров).
Если все перечисленные условия были соблюдены, то прибор будет работать длительное время без поломок и отклонений в подсчёте расхода жидкости.
Правила установки счетчиков воды в квартире
Перед началом работ необходимо перекрыть подачу воды в квартиру. Затем надо проверить, надежно ли держит вентиль: откройте крана любом смесителе и посмотрите, не капает ли вода. Если все в порядке, вырезаем участок трубы необходимой длины (сталь режется болгаркой, пластик – специальными ножницами) и приступаем к установке.
Установка фильтра
Первым элементом водомерного узла является фильтр грубой очистки, также называемый грязевиком.
Чтобы понять, какой стороной монтировать изделие, проще всего ориентироваться по стрелке на его корпусе: она должна соответствовать направлению потока воды.
Если узел будет устанавливаться горизонтально, отстойник грязевика должен быть направлен вниз.
Фильтр навинчивается на резьбу, которую следует предварительно нарезать на трубе с помощью плашки. Соединение должно быть уплотнено паклей, сантехническим льном или фум-лентой.
Если трубопровод выполнен из металлопластика или полипропилена, к трубе сначала необходимо прикрепить переходник с наружной резьбой.
Если вы хотите, чтобы система требовала минимального обслуживания, установите фильтр с функцией самоочистки, например, от компании Honeywell. Это достаточно дорогое устройство, но зато оно очень удобно в эксплуатации.
Установка патрубка с накидной гайкой
Эта деталь ввинчивается в выходной патрубок фильтра, также с уплотнением волокнистым материалом.
Перед монтажом второго патрубка с накидной гайкой необходимо установить обратный клапан, который, как и фильтр, навинчивается на конец трубы со стороны выхода.
Для правильной установки также обращайте внимание на стрелку. Обратный клапан позволяет предотвратить передавливание воды в смесителе, вследствие чего движущийся в обратную сторону поток будет отматывать показания счетчика. Поскольку давление в системе ГВС практически никогда не бывает выше давления в системе ХВС, обратный клапан в основном устанавливают только на счетчике горячей воды
Поскольку давление в системе ГВС практически никогда не бывает выше давления в системе ХВС, обратный клапан в основном устанавливают только на счетчике горячей воды
Обратный клапан позволяет предотвратить передавливание воды в смесителе, вследствие чего движущийся в обратную сторону поток будет отматывать показания счетчика. Поскольку давление в системе ГВС практически никогда не бывает выше давления в системе ХВС, обратный клапан в основном устанавливают только на счетчике горячей воды.
При установке счетчика холодной воды своими руками на трубу с выходной стороны вместо обратного клапана следует навинтить муфту, а затем в нее ввинтить второй патрубок с накидной гайкой.
Наличие патрубков с накидной гайкой позволяет легко демонтировать счетчик и заменять его вставкой на время поверки.
Монтаж счетчика
При установке водомерного узла счетчик является заключительным звеном.
Его нужно поместить между патрубками, а затем зафиксировать накидными гайками.
Прокладки, используемые для уплотнения соединения, поставляются в комплекте, но они далеко не всегда являются достаточно качественными. В большинстве случаев весьма желательно заменить «родные» прокладки более надежными.
При монтаже счетчика не забудьте расположить его табло так, чтобы с него было удобно снимать показания. После установки пломбы инспектором водоканала поправить прибор будет невозможно.
Поскольку водоизмерительный узел в сборе является достаточно тяжелым, его лучше прикрепить кронштейнами к стене.
Чтобы быть уверенным, что прибор не жульничает, вы имеете право сдать его перед установкой в службу КИП водоканала для бесплатной поверки.
Выбор и установка счетчика для воды
Вы решили установить прибор учета воды в собственном доме квартире? Руководствуйтесь некоторыми правилами.
С чего начать?
Сначала обратитесь в свою управляющую компанию, которая занимается подачей воды в ваше жилье, эксплуатацией жилых домов и уточните какие приборы разрешает она устанавливать.
Если в вашем городе действует система электронного централизованного снятия показаний и (или) многотарифного расчета, приобретайте водомер с импульсным типом выхода. Даже если система пока у вас не работает, рекомендуем взять такой счетчик с расчетом, что скоро и в ваш город она придет.
Часто организации, занимающиеся подачей воды в жилые дома, реализуют приборы, прошедшие сертификацию, и они могут предоставить контакты фирм, занимающихся продажей и установкой водоизмерителей.
Решили купить прибор самостоятельно? Покупайте только новым и в проверенных магазинах. Если приор окажется подделкой, контролер может это заметить и откажется пломбировать и регистрировать прибор. Покупая, проверьте паспорт изделия, отметки о том, что водомер прошел поверку.
Если управляющая компания отказывается ставить мой счетчик?
Возможна ситуация, когда вы купили водомер, отвечающий всем стандартам, но управляющая компания отказывается его ставить, ссылаясь на то, что приобретать приборы необходимо только у них.
Согласно постановлению правительства РФ № 354 от 06.05.2011 г., устанавливающий «Правила предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов», п.31,УК не может препятствовать установке сертифицированного оборудования. И тем более принуждать покупать приборы у них.
Не покупайте дешевые приборы в силуминовыом корпусе. У него низкая прочность, материал подвержен кислородной коррозии. Отдайте предпочтение латуни, бронзе, нержавейке или полимерным корпусам.

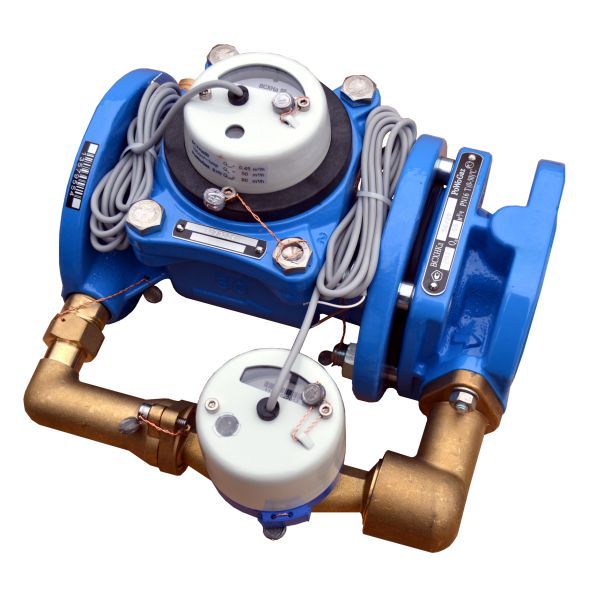

Ориентация на российский рынок. Покупатели ошибочно думают, что импортный прибор будет работать дольше и давать более точные показания. Но это не так. Счетчики, разработанные в Европе не рассчитаны на низкое качество воды, которую поставляют в российские квартиры.
