Инструкция по самостоятельному ремонту редуктора давления воды

Профилактика появления проблемы

Благодаря своей простоте и безотказной работе большое распространение нашли поршневые устройства. Однако их долговечность напрямую зависит от их текущего обслуживания, которое рекомендуется производить не реже 1 раза в год.

Оно заключается в замене всех уплотнительных колец, обработке их графитовой смазкой, а также в смазывании антикоррозийным составом прижимной пружины.

Рекомендуется не допускать промерзания устройства – это деформирует его детали и неизбежно влечет возникновение течи. Поэтому регулирующая арматура должна находиться только в отапливаемом помещении.

Основная причина преждевременного выхода из рабочего состояния регуляторов – ржавчина, окалина и прочая грязь. Для увеличения срока службы рекомендуется внимательно следить за чистотой фильтров на вводе, – прочищать сетку грубого фильтра необходимо не реже 2-х раз в год.

При возможности устанавливать механизмы в горизонтальном положении – это помогает избежать неравномерного износа уплотнительных элементов на подвижных частях.

Регуляторы ошибочно относят к приборам, снижающим гидроудары — они их не гасят, а лишь незначительно снижают, что делает и вся остальная сантехническая арматура:

• фильтры,
• краны,
• гибкие шланги и т.п.

Как и у прочих устройств от гидроударов у регуляторов давления снижается эксплуатационный ресурс. Поэтому для продления их эксплуатационного срока систему водоснабжения рекомендуется оснащать специальными гасителями гидроударов.

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Когда необходима чистка регулятора?

Основной показатель загрязнения редуктора – слабый напор воды из крана. Если в один прекрасный момент вода начала бежать слабо, но после постукивания по редуктору напор восстанавливается, то нужна срочная чистка.

Показатели загрязнения редуктора:

Клапан забит полностью твердыми отложениямии не пропускает воду в нужных количествах.

Это могут быть либо известковые отложения в воде, либо ржавчина, которой очень подвержены пружины.

Чаще всего симптом проявляется у поршневых редукторов, потому как по сравнению с мембранными они сильнее подвержены загрязнению из-за большего количества механических узлов. Мембранные регуляторы значительно надежнее, но и стоимость их выше.

• Капли воды на пружинной камере. Происходит, когда в поршневых регуляторах страдают поршневые уплотнения, которые начинают закисать и пропускать воду. Протекание характерно для обоих типов приборов.
• Повышение давления в системе выше заданного. Показатель не такой явный, потому что на глаз определяется не всегда и требует установленного манометра.Причиной неправильной работы в этом случае становится налет и оседание твердых частиц на механических движущихся элементах. Проход воды перекрывается не до нужного уровня, давление не понижается до заданных пределов.

Автоматический подпиточный узел

Если вы твердо уверены в надежности и качестве сборки системы, можете смонтировать автоматизированную схему, добавляющую воду из трубы ХВС. Что нужно купить:

редукционный клапан (проще – редуктор); 3 шаровых крана; 2 тройника; труба для устройства байпаса.

Важный момент. Поступающая в редуктор вода должна предварительно очищаться грубым сетчатым фильтром, иначе клапан станет быстро засоряться. Если на вводе в здание такой фильтр не предусмотрен, установите его перед блоком подпитки.

В данной схеме манометр показывает давление на стороне тепловой сети, байпас и краны нужны для обслуживания модуля подпитки

Главный исполнительный элемент схемы – редуктор – состоит из следующих деталей:

• фильтр тонкой очистки на входном патрубке;
• пружинный седельный клапан с резиновыми уплотнителями;
• рукоятка регулятора давления с нанесенной шкалой, диапазон – 0.5…4 Бар (или выше);
• ручной запорный вентиль;
• обратный клапан на выходе.

Как видите, редукционный автомат уже содержит все необходимые элементы – фильтр, обратный клапан и регулятор. Осталось собрать простую схему с байпасом и сервисными кранами, предназначенными для снятия и обслуживания редуктора.

Управлять вентилем просто – с помощью регулятора настройте минимальный порог давления в теплосети, откройте краны прямой магистрали, а байпас закройте. Как правильно отрегулировать автоматический клапан, показано в коротком видеосюжете:

Для организации автоматического добавления антифриза в систему можно приспособить «гидрофор» — водяную станцию с электронасосом, предназначенную для водоснабжения из колодца. Реле давления агрегата нужно перенастроить под минимальный напор 0.8 Бар, максимальный – 1.2…1.5 Бар, а всасывающий патрубок направить в бочку с незамерзающим теплоносителем.

Целесообразность такого подхода весьма сомнительна:

1. Если «гидрофор» сработает и станет подкачивать антифриз, вам все равно придется искать и устранять причину проблемы.
2. При длительном отсутствии хозяев подпитка тоже не спасет ситуацию в случае аварии, поскольку размер емкости ограничен. Насосная станция продлит работу отопления на какое-то время, но потом котел отключится.
3. Ставить большую бочку опасно – можно затопить токсичным этиленгликолем полдома. Неядовитый пропиленгликоль слишком дорог, как и устранение последствий разлива.

Примеры организации автоматической дозаправки из емкостей разной вместительности

Вывод. Вместо дополнительных насосов и автоматических редукторов лучше приобрести электронный блок типа «Кситал». После относительно недорогой инсталляции вы сможете контролировать работу отопления через сотовый телефон либо компьютер и быстро реагировать на возникновение аварийных ситуаций.

Что такое редуктор и как он действует

Этот прибор нужен для стабилизации и поддержания допустимого напора, он не позволяет превысить критический уровень давления воды.

Принцип действия редуктора основывается на автоматической компенсации входного водного давления за счет мембраны или пружинки, которые контролируют напор поступающей воды, при этом оставляя выходной напор постоянным.

Прибор защищает все части водопровода и установленные устройства от разрушения и выхода из строя из-за:

• гидроударов;
• повышенных нагрузок;
• скачков давления,

что наиболее актуально для домов с водопроводом, работающим от насоса.

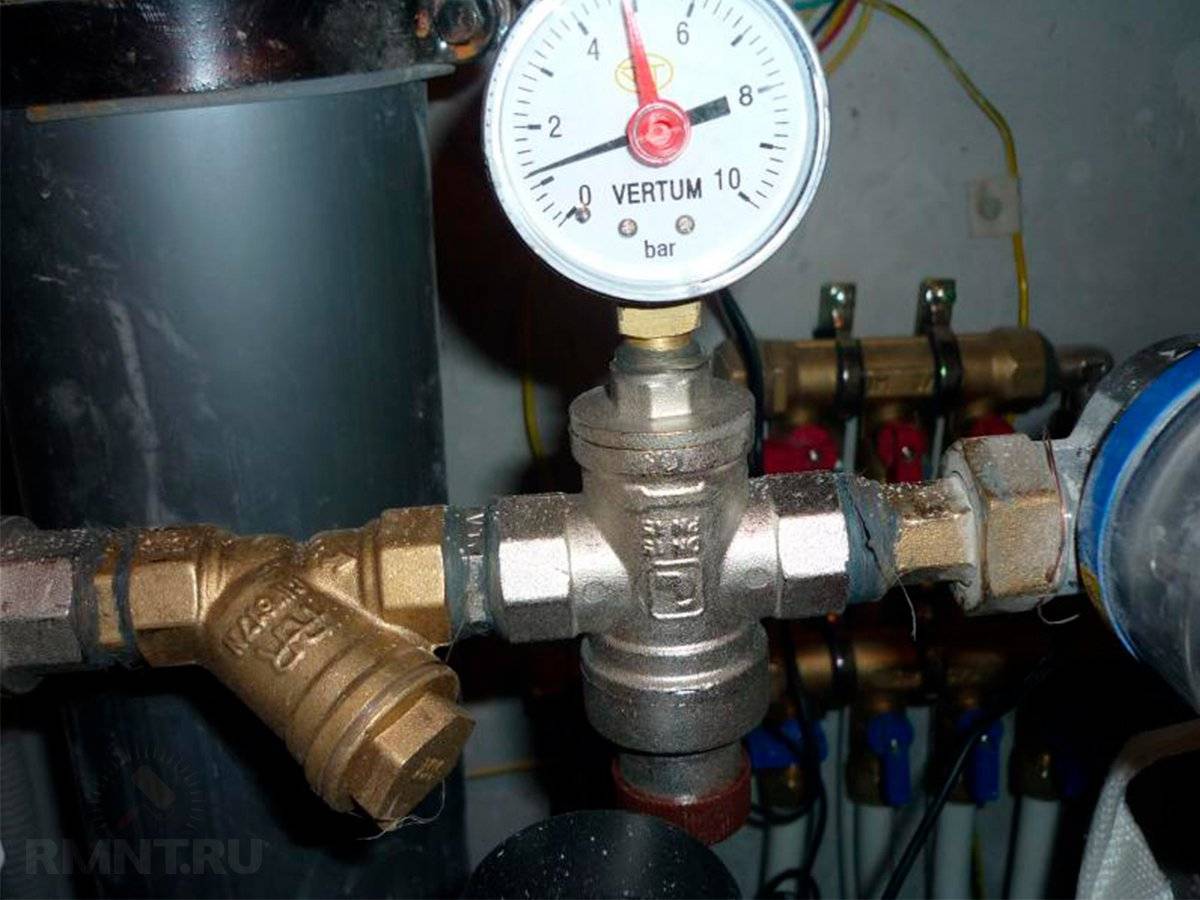

Редуктор давления воды выглядит как прибор в металлическом корпусе, снабженный парой соединений с резьбой, благодаря которым, он и врезается в водопровод.

Такие приборы часто оснащаются:

• регулировочным винтом — им устанавливается предельно допустимое значение уровня давления;
• манометром — показывает давление в водопроводе.

Принцип работы

Редукторы разделяются на группы по принципу действия:

1. Статистические — устанавливают на входе водопровода в жилье, они способны работать при неравномерном потреблении воды.
2. Динамические — устанавливают на промышленных объектах и магистральных водопроводах, они обеспечивают постоянный, равномерный поток и напор воды.

Отличаются редукторы и местом регулировки давления воды:

• «после себя» — поддерживают постоянное давление на выходе, к ним относятся статистические приборы;
• «до себя» — открываются при повышении давления, нормализуя, ограничивая его, и закрываются при отсутствии напора.

Изделия отличаются друг от друга наличием прозрачной колбы для холодной воды и воздушных фильтров, тонкостью сетки фильтра.

Редукторы давления воды выпускаются производителями с вмонтированными манометрами или без них.

Перечисленные характеристики определяют задачи, для решения которых, целесообразно использование конкретного прибора.

Его можно установить для регулировки давления как в промышленной, так и в бытовой водопроводной системе.

Рабочие характеристики систем водоснабжения

Работа систем холодного и горячего водоснабжения определяется такими ключевыми характеристиками как давление и напор. Значения обоих этих параметров регулируются государственными нормами. При этом следует различать понятия характеристик системы на узле подачи в многоквартирный дом, на вводе в жилой объект и в месте подключения сантехприборов.

СНиП 2.04.02–84 определяет общую формулу расчёта для многоэтажных жилых зданий. Если принять, что на каждом этаже давление должно составлять хотя бы 10 м. вод. ст (1 Атм), то на каждый этаж выше первого следует добавлять по 4 м. вод. ст для обеспечения достаточного давления на вводе. Очевидно, что давление в квартире на 1 этаже может быть существенно выше, чем на самом верхнем, это вызвано технологической необходимостью. Интересно, что при этом СНиП 2.04.01–85 устанавливает минимальные и максимальные значения давления на вводе в квартиру: не более 4,5 Атм для ГВС и не более 6 Атм для ХВС.

Если разобраться, то без специального оборудования при естественном перепаде давления снабжение холодной водой может осуществляться при количестве этажей до 12, горячей — до 9. И это при условии, что на вводе в дом поддерживается стабильное давление не выше установленного предела. В реальных же условиях давление на вводе в дом приходится существенно завышать, иначе при пиковом потреблении падение напора будет настолько большим, что в самых высоких точках водоразбора поступления воды не буде вовсе. А если давление выходит за установленные нормы, влияние оперативных переключений в системе водоснабжения и вызванных ими скачков давления будет еще более губительным. В связи с этим на нижних этажах зданий приходится ограничивать и нормализовать давление на локальном участке системы водоснабжения, то есть попросту установить редуктор или регулятор.

Профилактика появления проблем

Полностью исключить все факторы, уменьшающие срок беспрерывной службы, невозможно. Однако если выполнять профилактические мероприятия, то можно его значительно увеличить:

1. Слабым местом у поршневых редукторов является их подвижный механизм — уплотнительные элементы. Чтобы увеличить эксплуатационных срок, их обрабатывают графитовой смазкой.

Также для этой цели шлифуют цилиндр под золотник — это позволяет свести на нет заусенцы и шершавость, что уменьшает выработку резиновых прокладок.

Один-два раза в год производить текущее обслуживание. Разбор, чистка и обратная сборка не займут много времени, но позволят избежать образования течи оборудования и стабилизируют регулировку давления.
Гидроудары – бич всей сантехнической арматуры. Регуляторы давления способны гасить эти кратковременные скачки давления, но крайне негативно к ним относятся, — если внутренние элементы конструкции изготовлены из полимерной пластмассы, то не исключен даже риск полного выхода изделия из строя. Чтобы исключить негативные последствия, водопроводную сеть рекомендуют оснащать обратным клапаном и (или) мембранным гасителем гидроударов.

Что делать, если потек в квартире или частном доме?

Настоящая инструкция подходит для руководства как для частных домовладельцев, так и для собственников квартир многоэтажных домов.

Отличие может заключаться только на подготовительном этапе, — частные дома оборудованы более сложными внутренними сетями, а потому, чтобы не сливать всю воду из системы, регулятор при его демонтаже нужно отсекать запорной арматурой с обеих сторон.

Для работ потребуется (в зависимости от типа регулятора):

• разводные ключи;
• торцевой ключ;
• шестигранник;
• шлицевые отвертки: широкая и узкая;
• ремкомплект уплотнительных колец;
• фумлента или сантехнический лён с герметиком;
• преобразователь ржавчины или его аналог.

После того, как вода перекрыта,  регулятор давления с трубопровода снимают и приступают к его разборке. Хотя допускается ремонт и без снимания устройства с трубы.

Разборка мембранного, если капает из регулировочного отверстия

Пошаговая инструкция:

1. Необходимо ослабить фиксирующую гайку и ослабить прижимную пружину. В зависимости от конструкции используют широкую шлицевую отвертку или шестигранник. В данном случае пружину ослабляют разводным ключом — отворачивают против часовой стрелки.
2. Откручивают 4 болта и отсоединяют крышку корпуса. Под ней находится прижимная пружина и диафрагма. В устройстве наблюдается начало коррозии пружины — мембрана пропускает воду. Возможно разгерметизация вызвана попаданием грязи между диафрагмой и рабочим отсеком.
3. Откручивают нижнюю гайку редуктора для того, чтобы добраться до золотника и вынуть рабочий механизм, — используют разводной ключ.
4. Теперь откручивают золотник, — для этого, удерживая гайку в корпусе снизу (держать её удобней накидным ключом), открутить гайку сверху, ту, что находится под прижимной пружиной. Откручивать можно и наоборот – как удобнее. После этого достают золотник и диафрагму из корпуса.
5. Элементы прижимного механизма очищают от грязи, — для этой цели можно использовать мыльный водный раствор. Абразивами чистить категорически запрещено – можно нарушить целостность диафрагмы. Корпус нужно промыть – для очистки используют преобразователь ржавчины. Пазы корпуса (там, где прижимается диафрагма) рекомендуется отполировать.
6. Если элементы не деформированы, нет каких-либо трещин и прочих дефектов, то их устанавливают в корпус в обратном порядке.

В данном случае течь через регулировочное отверстии была вызвана неплотным соприкосновением мембраны редуктора с пазами рабочей камеры. Удаление грязи позволило полностью устранить течь.

Устранение течи в поршневом

Поршневой редуктор незначительно отличается от мембранного, — вместо диафрагмы в нем используется поршень с двумя площадками: малой и большой. Последняя изолирует рабочую камеру от пружинного отсека.

Если герметизация нарушена, то вода заполняет пружинный отсек и через резьбу регулировочного винта выходит наружу — так возникает течь. Для её устранения требуется разобрать редуктор.

Допускается разборка, не снимая регулятор с трубы:

1. Как и в случае с мембранным типом, сначала ослабляют прижимную пружину — как правило, с помощью широкой шлицевой отвертки, отворачивая против часовой стрелки.
2. Откручивают верхнюю крышку регулировочного отсека от корпуса – используют разводной ключ.
3. Откручивают нижнюю заглушку или манометр, если он предусмотрен.
4. Вынимают поршневой механизм, — для этого удерживают гайку золотника (торцевым ключом), и откручивают сверху гайку.
5. Промывают поршневой механизм, — используют мягкую щетку. Очищают пружину с помощью преобразователя ржавчины.
6. Прижимные кольца меняют на новые, и собирают регулятор давления в обратном порядке.

Данные меры должны полностью исключить течь через регулировочный винт.

Для улучшения герметизации рабочей камеры, рекомендуется отполировать внутреннюю цилиндрическую поверхность регулятора мягкой насадкой с помощью бормашины, а резиновые уплотнители обработать графитовой смазкой.

Эти меры помогут уменьшить трение поршня в корпусе устройства, что значительно увеличит эксплуатационный ресурс уплотнителей.

В случае течи через заглушку в отверстии или манометр, соединение герметизируют заново, — резиновый уплотнитель меняют, или просто изолируют заглушку с помощью фумленты или сантехнического льна с герметиком.

Если заглушка в отверстии имеет дефекты, то ее требуется заменить, — в качестве замены используют латунную, подходящую по размеру.

Пошаговая инструкция по установке

Производитель советует покупателю, выбирающему регулятор для квартиры, руководствовался таким правилом:

1. При наличии не более 3 точек одновременного водоразбора покупать устройство на ½ дюйма.
2. Если точек водоразбора больше 3, то нужна резьба ¾ дюймов.

Монтаж

Редуктор надо монтировать так, чтобы стрелка на корпусе указывала на направление потока. Еще один важный момент: регулирующая втулка и патрубок для подключения манометра (при его наличии) должны быть доступны.

Нельзя допускать, чтобы обмоточный уплотнительный материал попадал во входную камеру. Если редуктор устанавливают перед водонагревателем, то расстояние между этими двумя приборами должно составлять не менее 5 условных проходов.

На редуктор не должно быть нагрузки со стороны трубопровода, для этого, при необходимости, устанавливают опоры, или компенсаторы.

Регулировка

В статическом и динамическом режиме редуктор поддерживает разное давление. Статический режим – краны после регулятора закрыты, водоразбора нет.

Редуктор настраивают на поддержание статического давления. Заводская настройка составляет 3-3,5 бар. Но можно перенастроить прибор на другое давление с помощью отвертки. Демонтировать прибор не надо.

Вначале открывают как можно большее количество водоразборных кранов системы, чтобы спустить воздух. Затем краны закрывают, оставляя один с минимальным струйным расходом.

Ориентируясь на показания манометра, производят настройку, для этого:

• ослабляют фиксирующую гайку;
• вращают отверткой или ключом настроечную втулку.

Если вращать втулку по часовой стрелке, то давление на выходе будет возрастать, если против часовой – понижаться. После настройки гайку затягивают.

Принцип работы

Все 3 вида редукторов давления воды (поршневой, мембранный, проточный) имеют схожий принцип работы. При определенном уровне давления в водопроводной сети приводится в работу клапан, оснащенный пружиной. Давление приводится к нормальному состоянию посредством регулировки ширины, на которую открывается клапан.

В поршневых редукторах регулировка потока воды осуществляется при помощи поршня с пружиной. Необходимый уровень выходного давления выставляется с помощью вращения крана, ослабляющего или сжимающего пружину. Последняя управляет поршнем, заставляя его уменьшать или увеличивать специальное отверстие, через которое и проходит жидкость.

В мембранных устройствах основной управляющий элемент — мембрана, помещенная в специальную камеру, которая защищает ее от засорения, благодаря своей герметичности. Мембрана соединена с пружиной, которая, сжимаясь, оказывает давление на клапан редуктора воды, отвечающий за пропускную способность прибора. Последняя уменьшается или увеличивается в прямой зависимости от степени сжатия пружины.

Устройство проточных редукторов напоминает лабиринт со множеством поворотов и каналов, то разделяющих поток воды на несколько составляющих, то вновь его объединяющих. Этими манипуляциями достигается уменьшение водяного давления на выходе.

Преимущества и недостатки регуляторов Валтек

Продукция итальянского бренда создана специально для российского рынка. Среди ее преимуществ:

1. Соответствие государственным стандартам.
2. Гарантия на все изделия.
3. Широкий модельный ряд.
4. Официальные дистрибьюторы в России.
5. Стабильная работа регулирующих устройств.
6. Низкая цена.

Если изучить отзывы о редукторах Valtec, то большинство из них будут положительными. В целом свои функции они выполняют, занимают мало места, недорого стоят.

Наиболее частые жалобы на регуляторы с манометром:

• не держит давление в статике, работает только в динамике, то есть при открытом кране;
• иногда при включении нагрузки начинает гудеть, а стрелка манометра дребезжит и просаживается.

Топ-3 моделей

Рассмотрим наиболее популярные модели редукторов.

Для квартиры

Для квартиры подойдут бытовые модели:

• Honeywell D04FM (для ГВС). Цена от 2000 руб.
• РД-15 (для холодной воды). Цена — 1200 руб.
• Valtec VT-087 (универсал). Цена — от 1000 руб.

Эти модели пользуются наибольшим спросом, хотя и другие образцы вполне справляются со своими задачами.

Для частного дома

Для частного дома рекомендуются следующие модели:

• Watts DRV/N (мембранный). Цена — от 3500 руб.
• РДВ15-2А-М (универсал ХВС/ГВС). Цена — от 1300 руб.
• HoneywellD06F-1/2″ A. Цена — от 3400 руб.

Еще больше информации о том, какой редуктор давления выбрать можно найти здесь.

Важно! В автономных системах частных домов можно использовать только один редуктор на линии подачи ХВС. Современные модели бойлеров или котлов оснащены собственными регулирующими конструкциями, поэтому в задачу входит лишь обеспечение номинального давления на входе

Конструктивные особенности

Основные задачи, которые решают датчики контроля протока воды, устанавливаемые в трубопроводах бытового назначения, состоят в том, чтобы отключать насосное оборудование в тот момент, когда в системе нет жидкости или давление ее потока превышает нормативное значение, и снова включать его, когда давление падает. Эффективное решение этих важных задач обеспечивается конструкцией датчика, которую образуют следующие элементы:

• патрубок, через который в датчик поступает вода;
• мембрана, составляющая одну из стенок внутренней камеры датчика;
• герконовый выключатель, обеспечивающий смыкание и размыкание цепи электропитания насоса;
• две пружины разного диаметра (степенью их сжатия регулируется давление потока жидкости, при котором реле протока воды для насоса будет срабатывать).

Основные компоненты промышленного датчика потока

Работает устройство вышеописанной конструкции следующим образом:

• Поступая во внутреннюю камеру датчика, поток воды оказывает давление на мембрану, смещая ее.
• Магнитный элемент, зафиксированный с обратной стороны мембраны, при ее смещении приближается к герконовому переключателю, что приводит к замыканию его контактов и включению насоса.
• Если давление потока воды, проходящей через датчик, падает, то мембрана возвращается в свое исходное положение, магнит отдаляется от переключателя, его контакты размыкаются, соответственно, насосная установка отключается.

Принцип работы датчика протока, построенного на основе постоянного магнита и геркона

В трубопроводные системы различного назначения датчики, контролирующие проток воды, устанавливаются достаточно просто

Главное – правильно подобрать такое устройство, обращая внимание на его рабочие параметры и характеристики насосного оборудования

Типы устройств для регулирования давления воды

Данные устройства разделяются на типы по виду конструкции. Этим обусловлен спектр применения редукторов, характеристики и стоимость.

В такой прибор встроен подпружинный стержень, регулирующий давление воды на выходе, путем перекрытия трубопроводного сечения.

Их стандартный регулировочный диапазон регулировки варьируется в значениях от 1 до 5 атмосфер.

У бюджетного варианта редуктора есть недостатки:

Проточные редукторы

часто используют при оборудовании поливочных и оросительных систем.

Такие приборы не дорогие, но требуют дополнительной модификации — установки дополнительного клапана или регулятора на входе.

Эти приборы обеспечивают динамическую регулировку напора за счет находящегося внутри корпуса лабиринта, имеющего большое количество поворотов, разделяющих водный поток и уменьшающих его скорость течения и давление.

Цена прибора обусловлена отсутствием движущихся встроенных деталей и дешевизной используемого для изготовления материала — пластика.

Рабочий диапазон у проточных редукторов меньше, чем у поршневых — он варьируется в пределах 0,5-3 атм.

Мембранные редукторы

отличаются положительными характеристиками. Они:

Назначение и область применения

Компания Valtec производит редукторы для воды, сжатого воздуха и других химически неагрессивных сред. Большинство из них предназначено для установки в квартирах (особенно на первых этажах многоэтажек) и жилых домах.

Редуктор понижает давление в трубопроводе, обеспечивает стабильную работу бытовых приборов, сантехники, водяных счетчиков. Перед ним давление может быть любым (в допустимых пределах), а после – только таким, на которое он настроен.

Производитель Валтек рекомендует устанавливать регуляторы:

• в системах водяного отопления;
• водоснабжения;
• на технологических трубопроводах.

По нормативам во внутриквартирной разводке давление должно быть не более 6 бар. Его резкий рост приводит к повышению напора воды, сильным колебаниям температуры в водонагревательном оборудовании. Из-за этого выходят из строя краны-буксы, бойлеры, стиральные машины. Установка редуктора увеличивает их срок службы.

Как определить причину в каждом конкретном случае?

Диагностика течи элементарна — с ней справится каждый. Основывается она на знании принципа работы регулирующего манометра, — при этом она не зависит от типа конструкции.

Лабиринтные типы не рассматриваются, поскольку в них и механизмов никаких нет. Также не рассматриваются электронные и автоматические образцы, которые конструктивно более сложные и грамотное обслуживание может производиться только специалистами.

Помимо патрубков ввода и вывода у регулятора имеется ещё два отверстия. Через одно производится доступ к регулированию силы воздействия пружины на поршень или диафрагму, а другое предназначено для подключения манометра, — датчик давления может быть не предусмотрен, тогда отверстие оснащается заглушкой с уплотнительным кольцом. Течь может возникать только в этих местах.

Если вода подтекает из-под заглушки (там, где подключают манометр), то это значит, что пришла в негодность уплотнительная прокладка. Также возможно кавитационное (коррозионное) разрушение резьбы заглушки. Внутренний механизм в порядке.

Если подтекает из-под регулировочного отверстия, то это означает, что герметизация рабочего отсека нарушена. Уплотнительное кольцо большого поршня стерто и требует замены. Пружина находится в воде, возможно коррозийное ее разрушение.

У мембранного редуктора эти признаки могут обозначать как нарушение положения мембраны (неплотное прилегание к пазам рабочей камеры), так и её разрыв. Так или иначе для устранения дефекта и проведения полной ревизии редуктор требуется полностью разобрать.
