Устройство и принцип работы реле давления
Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.
Наличие в водопроводе реле давления, позволяет обеспечивать в системе постоянное давление и необходимый напор воды. При этом насос управляется автоматически. Правильно выставленные значения минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока службы.
Последовательность работы насосной станции под управлением реле давления:
- Насос закачивает воду в бак.
- Давление воды постепенно увеличивается, что можно отследить по манометру.
- При достижении установленного предельного верхнего уровня давления срабатывает реле и насос отключается.
- По мере расходования воды, закаченной в гидроаккумулятор, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.
Регулировка редуктора давления в квартире
Приступая к самостоятельной настройке редуктора в квартире, необходимо принимать во внимание, что на выходе оптимальным считается напор жидкости силой 2-3,5 кг/см. кв
Каждая модель устройства имеет свое время срабатывания
Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится
Каждая модель устройства имеет свое время срабатывания. Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится.
Большая часть редукторов изначально идет с предустановкой на 3 бара. Если возникает необходимость, этот параметр можно отрегулировать самостоятельно, изменяя давление в большую или меньшую сторону.
Современный редуктор для воды в процессе настройки не требует наличия у хозяина какого-либо специализированного инструмента. Регулировка выполняется либо от руки, либо с использованием широкой отвертки или подходящего гаечного ключа сразу после интеграции в систему водоснабжения.
Первое, что необходимо сделать после монтажа устройства – проверить качество его установки. Для этого открывается подача воды и производится осмотр на предмет протечек. В некоторой степени их можно полностью исключить, использовав уплотнительный материал.
Регулировка начинается с перекрытия всех кранов. Изменение давления в трубопроводе выполняется поворотом специальной регулировочной головки, расположенной снизу корпуса. Для повышения напора головка поворачивается по часовой стрелке, для понижения – в противоположную сторону. Один полный оборот изменяет давление на величину в половину бара. Если на устройстве установлен манометр, это будет видно по движению стрелки.
Почти все бюджетные редукторы не имеют манометра, а значит, точно настроить давление в системе невозможно. Для решения проблемы воспользуйтесь одним из следующих способов:
- «На глаз» — после проворота головки в требуемую сторону, открывается смеситель. Давление оценивается визуально.
- Временный монтаж в систему измерительного прибора, в этом случае – манометра. После выполнения регулировки, манометр выкручивается, а отверстие закрывается заглушкой.
Первый способ не позволяет определить точное давление, а значит, его значение в любом случае будет отклоняться от нормы. Вопрос лишь в величине этого отклонения. Чрезмерно высокий или низкий напор – нарушение правил эксплуатации сантехнического оборудования.
Редуктор давления с манометром позволяет с высокой точностью понижать напор воды, ориентируясь на показания последнего. Можно выбрать вариант как с уже установленным измерительным прибором, так и с предусмотренным под него посадочным местом. Сами же манометры часто изготавливаются с дополнительной стрелкой и шкалой, показывающими температуру жидкости в системе. Подобная функция полезна в сетях подачи горячей воды.
Трудности выбора
При покупке РДВ всегда следует обращать внимание на следующие нюансы и заранее узнать необходимые параметры как собственной магистрали, так и самого устройства:
- Диаметр трубы – обычно составляет 0,5 или 0,75 дюймов, но некоторые магистрали могут иметь диаметр и 1 и 1,25 дюйма. Поэтому, лучше заранее иметь представление о нужном диаметре трубы, не возлагая надежд на «стандарт»;
- Метод поддержания параметров – для сетей с перманентным движением воды необходимы исключительно динамические модели, а для бытовых нужд спокойно подойдут и статистические;
- Пропускная способность – надлежащая регулировка не возымеет эффекта, ежели неверно рассчитать пропускную способность устройства. Обычно, типовая квартира с 3-4 квартирантами использует устройства с КПД в 3-4 кубических метра воды в час. А вот для большого частного дома или промышленного производства данный показатель начинается от 10 кубов в час;
- Рабочая температура – стандартные модели способны работать и с холодным и горячим водоснабжением. Но существуют и модели, специально предназначенные для работы с повышенными температурами;
- Оснащение манометром — данный вспомогательный элемент позволит более точно контролировать давление в трубопроводе и своевременно подскажет, когда нужно отрегулировать водный напор. Элемент хоть и необязательный, но предпочтительный;
- Если в доме (на обслуживаемом объекте) используется множество единиц бытовой техники (бойлеры, стиральные машины, насосы), то для предотвращения гидроударов следует оснастить каждый такой объект отдельным РДВ.
Давление в гидроаккумуляторе
Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды.
Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.
Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах. Когда выполняется установка гидроаккумулятора для систем водоснабжения своими руками, все это нужно обязательно учитывать.
Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.
Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.
Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.
Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.
Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.
При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.
Устройство и принцип действия
Назначение РДВ (бытовой регулятор давления воды) — понижать и стабилизировать давление воды в коммуникациях разного типа. По конструкции такие редукторы делятся на два типа.
- Давление корректируется на участке магистрали до редуктора, если ориентироваться по течению жидкости (попросту говоря, регулятор «до себя»).
- Прибор для стабилизации давления в трубах, подключённых к выходу (регулятор «после себя»).
Первый тип РДВ поддерживает давление в трубопроводе автоматически, за счёт изменения проходного сечения в клапане. Пока заданная величина не будет стабильна в трубопроводе, он будет держать клапан открытым. Подобные механизмы называются пропорциональными, потому что пропускная способность прямо пропорциональна отходу мгновенных параметров от заданного значения. Регуляторы типа «до себя» применяют в системах отопления, насосных агрегатов и т. д.
Чтобы стабилизировать напор воды в домашнем пользовании, чаще пользуются редуктором «после себя». Такой прибор, как и предыдущий, регулирует давление путём изменения внутреннего сечения в клапане, но работает совершенно по-другому. При увеличении гранично заданного уровня клапан целиком или частично закрывает поток воды, а когда напор понижается, открывает.
Ограничитель «после себя» устроен просто, и этим объясняется его значительная надёжность. Чтобы устройство работало, не потребуется никаких дополнительных приводов, управляется клапан за счёт энергии потока жидкости. На мембрану редуктора с края напорного трубопровода оказывает действие напор жидкости и стремится его закрыть. С другого края поставлена пружина, у которой регулируется жёсткость, и предназначена она для установки одинакового положения затвора. Действие редукции делается допустимым благодаря меняющемуся сечению в клапане.
При росте давления на входе жидкость действует на поршень, и поэтому пружина сжимается, а тарелка клапана перемещается к седлу и уменьшает проходимость сечения, вследствие чего давление на выходе падает.
Достоинство РДВ заключается в высокой надёжности и неприхотливости в работе. При достаточно простых настройках данное устройство может точно держать указанные параметры, при этом не требуя технического обслуживания и энергии.
Монтаж, настройка и техническое обслуживание РДВ
Как правило, устройство монтируется в горизонтальном положении – вертикальное положение допустимо лишь в отдельных случаях. Установка происходит на горизонтальном участке магистрали после счетчика, предназначенного для измерения потребления водного объема. Для установки потребуются:
- Сам прибор;
- Вентили (их наличие обязательно для обеспечения запорной функции);
- Фильтр водоочистительный (если конструкция РДВ его не предусматривает);
- Трубный или разводной ключ;
- Пакля и смазка под нее.
Непосредственно алгоритм монтажа состоит из следующих шагов:
- Подача воды перекрывается в месте врезки в водопровод;
- Вырезается кусок трубы, подходящий для входа вентилей, очистного фильтра и редуктора, в систему трубопровода;
- Далее вставленные элементы припаиваются или происходит их резьбовая врезка;
- В месте соединения в 3-5 слоев наматывается пакля и монтируется вентиль для запора;
- Происходит установка редуктора и фильтра (у обоих устройств манометры должны быть ориентированы вертикально по шкале);
- Места соединений уплотняются с помощью пакли и прокладок;
- Осуществляется установка дополнительного вентиля, который впоследствии облегчит демонтаж собранной системы.
Завершающим этапом станет настройка редуктора, которая включает в себя следующие шаги:
- Вначале закрывается входной кран, а выходной открывается;
- Ключом необходимо повернуть винт регулировки и установить уровень давления на манометре в 3 атмосферы (что является усредненным показателем). Если устройство не оборудовано манометром, то применяются установленные по умолчанию заводские показатели.
Техническое обслуживание
В целях продления эксплуатационного срока редуктора следует с некоторой периодичностью выполнять следующие действия:
- Раз в месяц проверять скорость сработки и точность поддержания напора редуктором, одновременно проверяя все общие настройки. Проверку осуществляют посредством изменения объема расхода жидкости, проходящей через него (это производится путем плавного закрытия/открытия клапанов, установленных на той же линии трубопровода);
- Раз в шесть месяцев необходимо чистить линию по отбору импульсов. Для этих целей участок, на котором смонтирован редуктор необходимо отключить, а импульсная линия подлежит продувке и дренажу. При этом, линия должна быть отключена от регулятора и магистрали;
- Фильтр-сетку, который установлен перед прибором, следует чистить по мере его загрязнения. Степень засорения возможно определить по показаниям манометров, предусмотренных до и после оного, подвергнув сравнению фактическое снижение давления со снижением на чистом фильтре.
Применение устройств регулирования в системе водоснабжения
Редуктор применяется в системах холодного водоснабжения централизованного, автономного и распределительного типа. Снижение давления необходимо, в первую очередь, для безопасной эксплуатации бытовой и коммерческой гидравлической техники.
Редуктор применяется в системах холодного водоснабжения централизованного, автономного и распределительного типа
Использование редукторов производится:
- в коммунальных сетях водоснабжения;
- в насосных установках;
- в системах орошения посевов;
- в системах пожаротушения;
- в водопроводах.
Преимущества использования регуляторов:
- Защита систем от различного рода гидроударов, резких скачков давления;
- Понижение расхода вода, и, как следствие, сокращение трат;
- Значительное снижение уровня шума и вибрации;
- Постоянное давление потока.
Назначение прибора
Для стабилизации работы бытовой техники требуется не только постоянное электрическое напряжение, но и давление в системе. При недостаточном напоре воды стиральная машинка или водонагревательный котёл могут не совсем корректно работать. Чтобы этого не произошло, устанавливается регулятор «после себя», обеспечивающий выравнивание давления воды, поступающей к конечному потребителю.
Вода поступает под нужным давлением
Существует также регулятор «до себя». Его основным назначением является защита бытовой техники и магистрали от избыточного давления и гидроудара. Такие изделия монтируются в системах отопления для поддержания их технических характеристик.
Регулятор выполняет не только защитную функцию. При его установке в контур системы водоснабжения можно оптимизировать свои затраты на воду.
Гидроудар будет предотвращён
Существующие разновидности
Регулятор давления применяется в различных сферах хозяйства и в промышленности, поэтому классифицируется по многим параметрам.
- Производительность
- Бытовые, до 3 м3/час
- Коммерческие, от3 до 15 м3/час
- Промышленные, свыше 15 м3/час
Для бытовых приборов, например, нагревательного бойлера, оптимальный выбор это бытовой регулятор.
- По способу подключения
Существуют регуляторы с резьбовым и фланцевым исполнением. Резьбовое присоединение используется на трубопроводахс диаметром трубы 2” (50 мм). Фланцевое соединение применяется на крупных магистралях с большим сечением трубы.
- Диапазон регулирования
- Широкий диапазон регулирования в пределах от 1,5 до 12 бар.
- Тонкая настройка в диапазоне от 0,5 до 2 бар.
- В зависимости от предельного входного давления
- Для водопроводных систем до 16 бар
- Для систем до 25 бар
- По предельно допустимой температуре рабочей жидкости
- Для холодной воды с температурой до +40°
- Для горячей воды с температурой до +70°
- По типу установленного фильтрующего элемента
- Сетки с различным размером ячеек: мельче и крупнее
- Колбовый фильтр тонкой очистки
Регулятор давления воды в системе водоснабжения — конструкция и материалы изготовления
Редукторный регулятор давления — это одна из разновидностей трубопроводной запорно-регулирующей арматуры, состоящей из следующих основных узлов:
Корпус. Выполняется из коррозионностойких металлов, к которым относят латунь (марки CW617N, CW614N, CW653S), нержавейку (AISI 304) и бронзу. Для подсоединения к трубопроводу в корпусе имеются два патрубка с наружной или внутренней резьбой, их типовые размеры Ду 15 (1/2″), Ду 20 (3/4″), Ду 25 (1″), Ду 32 (1 1/4″), Ду 40 (1 1/2″), Ду 50 (2″) дюйма. Внутреннее сечение корпуса представляет собой входной, выходной каналы и седло, на которое опирается запорный элемент. Также многие корпуса включают в себя дополнительные резьбовые патрубки для монтажа манометра (1/4″ дюйма) и установки фильтра грубой очистки.
Крышка. Сверху корпуса помещена крышка, которая наворачивается на резьбу и служит для удержания подпружиненного штока вместе с исполнительным элементом. Вверху крышки вкручена пробка, в которой размещаются регулировочные винт или гайка.
Шток с затворным механизмом (поршень). Затвор представляет собой единый подпружиненный узел, на котором находятся уплотнения, запирающий клапан (золотник), исполнительный элемент, реагирующий на силу водного потока. Последним может служить дисковая металлическая пластина или эластичная резиновая мембрана. Все элементы затворного узла выполнены из коррозионностойких материалов — латуни, нержавейки или бронзы. Уплотнения изготовлены из этилен-пропилен-диенового мономера (EPDM) или нитрил-бутадиенового (NBR) каучуков.

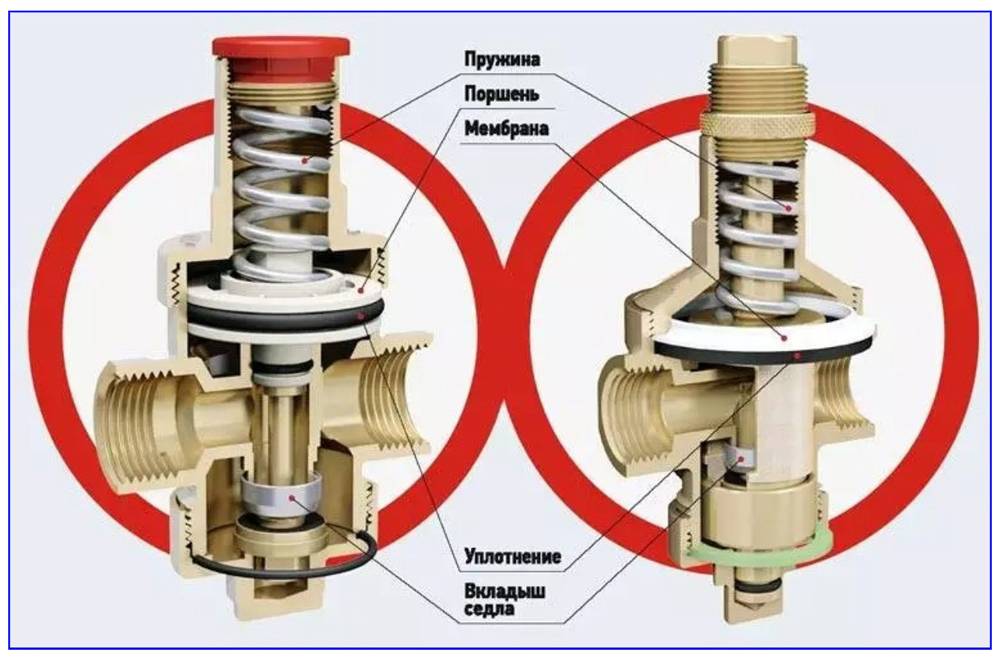

Рис. 6 Различия в конструктивном исполнении поршневых и мембранных устройств
Настройка реле давления водопровода
Пример HTML-страницы
На первом этапе нужно проверить давление, которое было установлено при изготовлении насосной станции. Обычно давление в системе водоснабжения частного дома с гидроаккумулятором устанавливется в следующих пределах: верхнее 1,5 атмосферы, при этом давлении происходит включение насоса, и нижнее — 2,8 атмосферы, это давление отключения насоса.
Для того, чтобы, при ремонтных работах в гидроаккумуляторе не оставалось воды, в полость бака закачивается воздух. Для проверки давления воздуха в баке необходимо открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Величина давления должна быть чуть меньше значения давления включения насоса. В данном случае меньше 1,5 атмосферы. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.
Настройка давления включения и выключения насоса
В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено на оптимальную работу. Но при её монтаже из различных элементов на месте эксплуатации, настройку реле нужно проводить самостоятельно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом гидроаккумулятора и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:
После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. Обычно верхний уровень давления в водопроводной системе частного дома настраивается в пределах 2.8 – 4 атмосферы. Все зависит от используемого насосного оборудования. Стоит помнить, что надо обязательно оставить задел между рабочим максимальным давлением и максимальным давлением, которое может обеспечить насос. Мы уже говорили, как посчитать необходимый напор насоса. Если сказать вкратце то, все начинается с расстояния, на которое вы опускаете насос в скважину. Каждые 10 метров равны 1 атмосфере. К этой величине прибавьте давление, на которое вы хотите настроить водопроводную систему дома. В результате получится необходимы напор насоса.
Пример HTML-страницы
Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из гидроаккумулятора, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением гайки большой пружины доведите давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке иначе ваш насос никогда не включится. Как правило, нижний порог давления настраивается в пределах 1,5 – 2 атмосферы. Стоит помнить, что система имеет некоторую инерцию, так как насос не сразу может выйти на рабочий режим, при этом давление может опуститься ниже 1,5 атмосфер. Поэтому при настройке минимального давления надо учитывать этот фактор.
Виды
В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.
При выборе необходимо обратить внимание на основные параметры редуктора:
- Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма. Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.
Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.
Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.
- Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
- Конструкция устройства.
Механический
Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.
Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.
Проточный
Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.
Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.
Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя
Электрический
Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.
Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.
Автоматический
Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.
Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.
Важно! Используются в автономных системах водоснабжения и отопления
Бытовой
Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.
Мембранный
Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.
Полную характеристику мембранных регуляторов ищите здесь.
Поршневой
Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.
Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.
Электронный
Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.
Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.
Полная информация об электронных регуляторах давления воды в нашей статье.
Какой вид и когда выбрать?
Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.
Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.
Нормативная база РФ для редукторов давления воды
Основным документом здесь являются «Строительные нормы и правила» №2.04.2 от 1984 года, которые устанавливают, что для подачи воды в многоэтажных жилых домах, по мере движения потока вверх, давление в магистрали должно повышаться на 0,4 атмосферы с каждым этажом. При этом необходимая сила напора для первого этажа устанавливается в 1 атмосферу. Наращивание напорной силы осуществляется посредством циркулярного насоса, для которого определены следующие нормы:
- Холодное водоснабжение – от 0,3-6 атмосфер;
- Горячее водоснабжение – 0,3-4,5 атмосфер.
Опираясь на данные показатели, для редукторов устанавливаются отдельные требования, которые для каждой модели закреплены в «Государственном стандарте» №12678 от 1980 года. Сам монтаж рассматриваемых регуляторов должен проводиться по нормам, закрепленным в ГОСТ 2874 от 1982 года. Это касается систем с пропускной температурой в пределах от +5 до +75 градусов Цельсия.
Особенности монтажа РВД
В соответствии с принятыми стандартами установка регуляторов должна производиться в месте входа, а именно, после запорного вентиля, но перед водяным счетчиком. Это делается для того, чтобы обезопасить все подключенные элементы. Фильтр, бытовые приборы, счетчик учета будут работать в штатном режиме, исключая возможность выйти из строя. Перед тем, как устанавливать редуктор давления воды своими руками, необходимо изучить несколько простых правил.
Правила установки в квартире
Имеет смысл врезать патрубки для установки манометров. Квартирные регуляторы давления должны быть вертикально сориентированными. Горизонтально и диагонально их монтировать запрещено. На корпусе устройства имеется отметка, указывающая направление движения жидкости.
Для монтажа придется перекрывать стояк, о чем нужно заблаговременно уведомить соседей. Если трубы изготовлены из полипропилена, используются специальные переходники, которые в большинстве случаев идут в комплекте. Имеет смысл врезать сетчатый фильтр. Для этого используется специальная запорная арматура.
Монтаж производится газовым разводным ключом. Единственное условие – не переусердствовать, дабы не разломать корпус. Работы нельзя назвать простыми, и они требуют наличия специализированных строительных навыков. Все соединения уплотняются, чтобы избежать протечек.
Специфика монтажа РВД в частном доме
Суть работ идентична. Отличие – наличие помпы, обеспечивающей жильцов водой. В этом случае точка врезки – вход трассы в здание, после водомера. На рынке продаются комплекты, в которые входит не только редуктор, но и насос. Подключают их таким образом, чтобы в случае просадки давления последний включался автоматически. Это даст возможность поддерживать постоянные эксплуатационные параметры.
С двух сторон от регулятора нужно врезать запорную арматуру. Чтобы устройство функционировало бесперебойно, потребуется фильтр грубой очистки. Его устанавливаются на входе трубопровода в здание. Опять же требуется навык. И лучше, чтобы обвязку и монтаж выполнял специалист. Это – гарантия эффективности, надежности, безопасности.
