Определение условного диаметра клапана
Для обеспечения бесперебойной работы системы условный диаметр регулятора давления не следует выбирать просто равным диаметру трубопровода, потому что в этом случае есть вероятность того, что будет выбран клапан завышенного диаметра. При этом расход может быть настолько малым, что регулирующий клапан будет работать практически в закрытом положении, при котором возможна нестабильность в работе.
Основным определяющим фактором при выборе клапана, регулирующего давление, является суммарный расход, который требуется отбирать на выходе каждой регулирующей системы. В случае снабжения водой жилых зданий следует соблюдать местные нормативы.
Условный диаметр | Пиковый расход Vs | |||
---|---|---|---|---|
Жилые здания | Промышленные здания | |||
Ду | л/с | м3/ч | л/с | м3/ч |
15 | 0,5 | 1,8 | 0,5 | 1,3 |
20 | 0,8 | 2,9 | 0,9 | 3,3 |
25 | 1,3 | 4,7 | 1,5 | 5,4 |
32 | 2,0 | 7,2 | 2,4 | 8,6 |
40 | 2,3 | 8,3 | 3,8 | 13,7 |
50 | 3,6 | 13,0 | 5,9 | 21,2 |
65 | 6,5 | 23,0 | 9,7 | 35,0 |
80 | 9,0 | 32,0 | 15,3 | 55,0 |
100 | 12,5 | 45,0 | 23,3 | 83,0 |
125 | 17,5 | 63,0 | 34,7 | 125,0 |
150 | 25,0 | 90,0 | 52,8 | 190 |
200 | 40,0 | 144,0 | 92,0 | 330,0 |
250 | 75,0 | 270,0 | 139,0 | 500,0 |
Пошаговый алгоритм установки
предпочтительно устанавливать на участке трубы, предшествующем учетным приборам.
Это позволяет достичь точности показаний и защитить от поломок.
На практике случаются и другие случаи, поэтому каждый момент рассматривается индивидуально.
Монтаж
Установка РДВ Хоневелл считается не сложным процессом. Уплотнение всех элементов обеспечивается с помощью прокладок, выполненных из резины, или обработанной специальным клеем пакли. Если трубы изготовлены из пластика, дополнительно придется их запаивать.
Монтаж устройства производится в горизонтальном направлении. При наличии манометра следят, чтобы он находился сверху.
Алгоритм установки:
отключают подачу воды; отталкиваясь от размера вентилей и РДВ, вырезают часть трубы под редуктор; 1 вентиль садят на резьбу и осторожно прокручивают вдоль стрелки часов; после присоединения редуктора монтируют второй вентиль, который может понадобиться при возникновении аварийной ситуации
Что важно учесть при установке?
Есть важные моменты, который не рекомендуют игнорировать при установке:
место для установки прибора должно быть выбрано таким образом, чтобы в случае необходимости к нему можно было быстро и просто добраться; после установки на трубе должна остаться прямолинейная зона размером, равным длине 5 диаметров устройства; редуктор нельзя подвергать низкотемпературным воздействиям; если крышки клапанов прозрачные, необходимо изолировать их от лучей солнца; чтобы без труда удалить накопившуюся грязь, важно следить за тем, чтобы прибор был расположен по направлению вниз; запорная арматура должна располагаться и до, и после редуктора; важно следить за отсутствием байпасов между ветками магистрали, иначе прибор будет работать неэффективно или просто выйдет из строя
Регулятор давления воды в квартире: как регулировать прибор?
Первичная настройка регулятора давления воды происходит на предприятии-изготовителе. Предварительно установленное значения нужно в том случае, если давление регулятора не совпадает с рабочими параметрами водопровода.
В этом случае возникает вопрос: как регулировать?

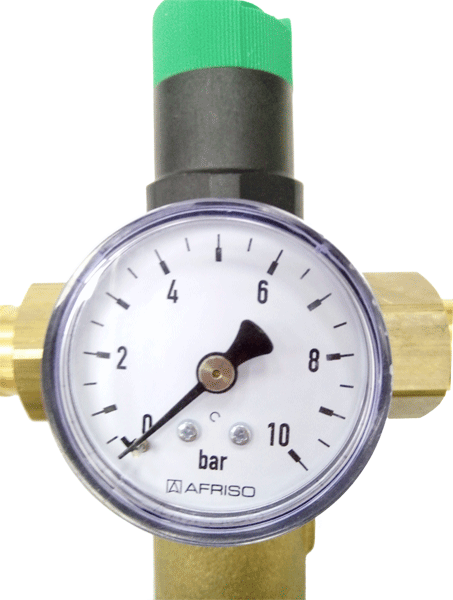

Регулятор давления воды оборудованный манометром, значительно упростит процесс настройки. Вращая регулировочный винт, добиваются показаний манометра, соответствующих паспортным данным наиболее уязвимого оборудования, включенного в систему водоснабжения.
Если в корпусе регулятора не предусмотрено врезное гнездо для установки манометра, то его устанавливают на водопровод отдельно. Класс точности манометра и диапазон измерений должны соответствовать нагрузке сети по давлению. Погрешность калибровки может отрицательно повлиять на работу бытовых гидравлических устройств. Регулирование редуктора вслепую, без четкого визуального представления результата — невозможно.
- открыть вентиль на врезке водопровода в квартиру;
- закрыть точки отбора воды (смеситель, смывной бачок, водонагреватель, стиральная и посудомоечная машина, фильтр очистки питьевой воды);
- выставить необходимое значение давления по манометру (2÷3 бар);
- открыть краны в точках для отбора воды, проверить соответствие давления заданному параметру.
Источник
Правила установки для бытовых регуляторов:
- автоматический клапан устанавливают в отапливаемом, доступном для обслуживании при эксплуатации, месте;
- корпус не должен испытывать напряжений сжатия, кручения и изгиба;
- направление стрелки на корпусе совпадает с ходом движения потока;
- перед установкой регулятора трубопровод промывают, удаляют частицы окалины, песка и иловые отложения;
- сетчатый фильтр, установленный после запорного вентиля на вводе водопровода в квартиру, улучшит работу регулятора и бытового гидравлического оборудования;
- запорная арматура (вентиль) после регулятора необходима для обслуживания и замены устройства.
Место установки редуктора на воду
Редуктор устанавливается после фильтра грубой очистки (грязевика или «косого фильтра»). Хорошо, если вода после грязевика, будет проходить через дополнительный фильтр с промывкой. Размеры ячейки сетки фильтра не должны превышать 100-200 мкм. Многие производители регуляторов специально оговаривают этот момент.
После редуктора устанавливается счётчик воды. Но многие производители рекомендуют устанавливать водомер именно перед редукционным клапаном.
Схема монтажа редуктора давления Honeywell D04FM
Теоретически такие рекомендации вполне обоснованы, например водомер СВ-15 способен держать 1,6 МПа; 16 бар;16,32 кгc/см².
Но теоретические доводы не всегда работают. Если вы видели “плачущий” водяной счётчик, защитное стекло которого, с внутренней стороны, покрывает множество мелких капелек, то вы поймёте.
В прочем если нет задачи, защитить вместе со всем оборудованием системы и счетчик воды, то редуктор можно устанавливать и после счетчика.
Важно в обоих случаях установки обязательно предусмотреть успокоительный участок равный 5 x DN (диаметр трубопровода). Другие моменты монтажа не столь важны. Например, установка вентилей до и после прибора, для отсечения части оборудования на время обслуживания
Устройство обводного канала
Например, установка вентилей до и после прибора, для отсечения части оборудования на время обслуживания. Устройство обводного канала
Другие моменты монтажа не столь важны. Например, установка вентилей до и после прибора, для отсечения части оборудования на время обслуживания. Устройство обводного канала.
Монтаж РДВ ничем не отличается от установки счётчика воды. Производители рекомендуют устанавливать изделие на горизонтальных участках трубопровода, однако на практике допускается и вертикальный монтаж
Важно учитывать следующий фактор, что в вертикальном монтажном положении ручка настройки должна быть направлена вверх (для моделей не оборудованных фильтрами тонкой очистки). При этом все основные функции оборудования будут работать корректно. Для клапанов оборудованных фильтрами возможна некорректная работа фильтрующего элемента и в данном случае советуем обратиться к специалистам за консультацией о возможности установки выбранного вами оборудования в вертикальном положении
Для клапанов оборудованных фильтрами возможна некорректная работа фильтрующего элемента и в данном случае советуем обратиться к специалистам за консультацией о возможности установки выбранного вами оборудования в вертикальном положении.
Возможные неисправности, методы их коррекции
Стабилизатор давления Honeywell со временем загрязняется солевыми отложениями, поступающими из водопроводной воды. Для решения проблемы достаточно снять прибор и обработать его специальным очищающим средством – это значительно повысит его эксплуатационную эффективность и продлит ее еще на несколько лет.
Если эффективность клапана недостаточная, это корректируется методом доливки масла в паз, который расположен под регулировочным болтом.
Причиной неэффективной работы регулятора могут крыться в механических поломках, связанных с заводским браком, слишком длительной или некорректной эксплуатацией устройства. Порой неисправности вызываются износом рабочих элементов (пружины/мембраны/поршня).
Существующие виды регуляторов
В настоящее время существуют три основных вида рассматриваемых приборов:
- Поршневой – обладает наиболее простой конструкцией и принципом функционирования, базирующимся на работе диффузора с пружиной. Способен эффективно выполнять задачи по стабилизации напора в трубопроводе, однако, потребует дополнительного монтажа фильтров для механической очистки потока;
- Мембранный – этот редуктор обладает большим уровнем надежности и большей пропускной способностью. Работает на базе мембраны из резины без соприкасающихся металлических частей и элементов;
- С интегрированным фильтром – его конструкция включает в себя дополнительный контур механической очистки жидкости от мелких фрагментов, металлов и солей, что продлевает эксплуатационный срок как самого устройства, так и защищаемого им оборудования.
Дополнительная классификация РДВ
- Механические РДВ – являются самыми распространенными, имеют относительно дешевую стоимость и малые габариты. Конструкция включает в себя корпус, пружинный клапан и болт для регулировки, с помощью которого меняется сила сжатия пропускающей мембраны;
- Автоматические РДВ – являются усовершенствованной вариацией моделей механических и обладают интегрированным выключателем. Их предпочтительнее устанавливать в такие водопроводные сети, в которых напор обеспечивается за счет дополнительного нагнетателя или помпы. При понижении давления до определенного уровня, прибор самостоятельно запускает нагнетатель для повышения водного напора до требуемой отметки;
- Электронные РДВ – относительно новые модели, являющиеся неким гибридом автоматического регулятора с интегрированной помпой. Для их функционирования требуется постоянное электропитание, а управление происходит посредством программного обеспечения.
Поршневые
Как уже говорилось выше, поршневые образцы являются самыми распространенными, а основную работу в них выполняет интегрированный подпружиненный поршень. Настройка управляющей пружины производится посредством особого крана, а поршень, в свою очередь, будет до некоторой степени перекрывать магистраль, в случае повышения давления до критического уровня.
К плюсам данных моделей можно отнести:
- Доступность и повсеместную распространенность;
- Простая конструкция вкупе с малыми габаритами (при грамотной эксплуатации) показывает высокие результаты эффективности.
Из минусов можно отметить:
- Имеют малые диапазоны настройки (от 1 до 4,5 атмосфер), но их хватает для домашних сетей;
- Требуют обязательной фильтрации воды, которая проходит через них. Т.е. в потоке не должно присутствовать большого скопления грязи и мелких механических фрагментов, которые могут привести к клину поршня. Если в доме водопровод не обладает надежной степенью фильтрации, то следует приобретать модель со встроенным фильтром.
Мембранные
В подобных образцах на перепады давления реагирует особая мембрана, сопряженная с пружиной. Пружина способна расправляться/сжиматься, посредством чего и ограничивается подача потока.
К плюсам данных редукторов можно отнести:
- Наличие герметичной камеры предохраняет конструкцию от загрязнения, поэтому, данное устройство не потребует установки фильтров и сложного технического обслуживания;
- Имеет расширенный диапазон для регулирования (от 0,5 до 7 атмосфер).
Единственным минусом можно обозначить следующее свойство:
Сложность конструкции подобного устройства значительно повышает его цену (почти в 2 раза в сравнении с поршневым).
Как выбрать редуктор давления воды
Каковы критерии выбора, какой ограничитель лучше купить? Редукторы давления можно активно использовать практически в любой системе водоснабжения. Однако именно в этом случае возникает вполне закономерный вопрос, как выбрать такое оборудование, каковы критерии выбора, каких ошибок не допустить при выборе такого аппарата? Сразу нужно отметить, что подбирать такое устройство как ограничитель для систем транспортировки жидкости, необходимо с учетом их пропускной способности. В этом случае редукторы следует подбирать, учитывая следующие показатели их пропускной способности:
- Для установки в квартирах подойдут устройства с пропускной способностью до 3 кубических метров в час;
- Для обустройства водоснабжения на коммерческих предприятиях, лучше всего использовать агрегаты с пропускной способностью от 3 до 15 кубических метров в час;
- Для использования на промышленных объектах следует подбирать ограничители, пропускная способность которых соответствует технических характеристикам используемого на предприятии оборудования.
При выборе редуктора также следует обращать внимание на качество его сборки, надежность компании – производителя, материал из которого изготовлен корпус и максимальную пропускную способность подобранного изделия. При этом нужно отметить, что агрегаты, которые устанавливаются на трубопроводы с горячим водоснабжением, должны переносить температуру жидкости вплоть до отметки в 130 градусов по Цельсию
Устранение нежелательного повышения давления на клапанах Honeywell сверх установленного
Тонкие фильтры, используемые в конструкции клапанов понижения давления D06F (FK06, HS10S) изготовлены из нержавеющей сетки с размером ячейки 0,16 мм. Поэтому крайне низка вероятность того, что грязь на седле и шпильке станет помехой надёжной работе клапана и что может произойти нежелательный рост давления за клапаном (т.н. «ползучесть»).
Однако, стоит позаботиться о том, чтобы во время эксплуатации грязь не смогла попасть в конструкцию клапана понижения работы, потому что способна нарушить его нормальную работу. Клапаны с попавшими под мембрану частичками грязи или мелкими песчинками иногда возвращают как «неисправные».
Иногда есть попытки вернуть также клапаны понижения давления, в которых вообще не обнаруживается никаких неполадок. Поэтому, когда и у второго клапана на том же месте обнаруживается «ползучесть», можно быть уверенным, что причиной неполадки является появившаяся в системе перемычка, иначе говоря, нежелательный гидравлический байпас между трубопроводом высокого давления и участком системы с пониженным давлением.
Чаще всего байпас возникает между нерегулируемой подачей холодной воды и подачей горячей воды при сниженном давлении, когда в системе соединяются линии подачи холодной и горячей воды. Иногда это имеет место в центральном термостатическом смесительном клапане, но гораздо чаще – в выходной арматуре, например, в одноканальных смесителях, смесительных кранах для моек, термостатических смесителях для ванной и душа и т.п. Для предотвращения прохода холодной воды по перемычке в линию горячей воды (например, через термостатические смесители) на входных участках горячей и холодной воды устанавливают обратные клапаны. При неплотном закрытии обратного клапана, подсоединённого к штуцеру подачи горячей воды, холодная вода может спокойно перетекать в линию горячей воды. Данные проблемы не возникают, например, у комбинированного водоразборного узла HS10S, в состав которого входят и регулятор давления D06F, и обратный клапан RV277.
Если давление холодной воды выше рабочего или расчётного давления предохранительного клапана, установленного на приборе горячей воды, то из этого клапана будет постоянно сочиться вода. В некоторых обстоятельствах это может наблюдаться только ночью, когда малый разбор воды из сети приводит к повышению статического давления.
Чаще всего, однако, оказывается, что рост давления обнаруживается на манометре, установленном до клапана понижения давления, из-за того, что обратные клапаны, поставленные после клапанов понижения давления, редко бывают плотно закрытыми. Однако клапан понижения давления не будет пропускать воду, пока давление на выходе больше установленного. Редуктор действует как плотно закрытый обратный клапан. Кроме того, клапаны понижения давления модели D06F (в т ч в устройствах с этим клапаном FK06 иHS10S) сконструирован так, что все детали на выходной стороне клапана выдерживают давление, равное максимально допустимому давлению на входе, без ущерба для работы клапана.
При установке редукционного клапана сразу после водосчетчика ( в качестве центрального) эта проблема обычно не возникает, поскольку контуры холодной и горячей воды находятся под одинаковым давлением. Однако наличие даже одной линии отбора воды до клапана понижения давления (например, в гараж или в сад) может вызвать эту проблему в системе с центральным клапаном понижения давления, если линия идет в узел подогрева горячей воды (например, через одноканальный смесительный клапан).
Для полноты картины следует также отметить, что там, где отдельный клапан понижения давления устанавливается с целью регулирования запаса горячей воды, расширение воды из-за разогрева вызовет подъем давления выше установочного давления и до рабочего давления предохранительного клапана. Это также может иметь место в схемах с центральными клапанами понижения давления, что приводит к работе описанного выше байпаса в обратном направлении.
Модели редукционных клапанов
различаются между собой техническими параметрами:
- номинальной рабочей температурой воды,
- максимально возможным уровнем напора на входе, диаметром подключения,
- размерами, диапазоном регулирования давления на выходе,
- весом материалом изготовления.
Стабилизаторы напора воды бывают:
- Механического типа.
- Дополненными манометром.
- Мембранными.
Мембранного (автоматического) типа
Мембранные модели клапанов давления Хоневелл считаются наиболее совершенными и долговечными. Отличаются неплохой пропускной способностью, высоким КПД и возможностью долгосрочной эксплуатации без поломок. Устройства надежны и неприхотливы в работе.
Из минусов: не всем доступная стоимость прибора и сложность, возникающая в случае необходимости замены подвижных элементов, вышедших из строя по любым причинам. Предлагаем рассмотреть наиболее ходовые модели.
D06F 1/2″A
Латунная модель с возможностью присоединения манометра, рассчитана на работу при температуре не выше 40 градусов. Экономит воду, разгружает давление.
D06F 3/4″A
Прибор из латуни, с внешней резьбой, применяется исключительно для холодной воды. Используется в коммерческих, бытовых и промышленных установках.
Предназначен для минимизации уровня шума в трубах водопровода, снижает водяное давление и поддерживает его постоянный уровень с помощью клапана, оснащенного встроенным фильтром.
Рассчитан на температурный режим до 70 градусов. Изготовлен из латуни, дополнен резьбой для монтажа манометра.
Механического типа
Поршневые клапаны Хоневелл считаются простейшими в своем классе, отличаются ценовой доступностью.
Главный элемент устройства – поршень с пружинами, влияющий на размеры проходного сечения водопроводных труб. Благодаря механическому редуктору вода на выходе показывает давление уровнем от 1 до 5 атмосфер.
Из минусов поршневого РДВ выделяют чувствительность к наличию примесей в воде магистралей бытового и промышленного назначения и подверженность износу подвижных деталей.
Предлагаем рассмотреть типичные модели механических клапанов давления Хоневелл.

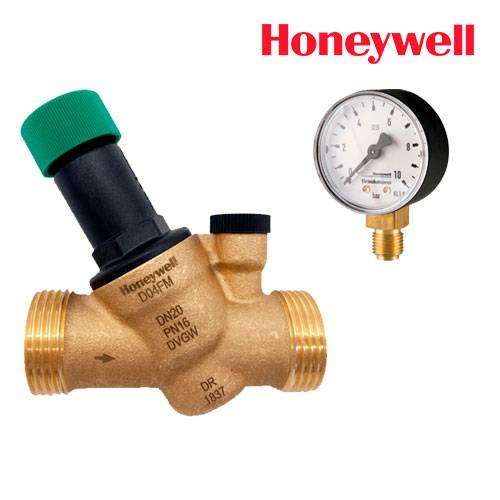

D04FM 1/2″A
Прибор изготовлен из латуни, подобно фильтру, выполняет грубую очистку воды. Работает на разгрузку давления в трубах. Рабочий температурный диапазон – до 80 градусов.
D04FM 3/4″A
Никелированная латунная модель считается простейшей, применяется для холодного и горячего водоснабжения, весит 330 гр. Устройство уменьшает расход и затраты, поддерживает стабильный уровень давления в трубах, снижает шумы.
Honeywell d06f-1a — РДВ, дополненный манометром
Изготовлен из латуни с напылением никеля, предназначен для работы в холодной воде. Предназначен для стабилизации уровня давления в системе. Имеет выход под манометр.
Востребованы также устройства с присоединительными размерами 1/4, 1 и 2. Все модели редукторов Ханивелл сертифицированы в России. Большинство из них имеет небольшой вес и размер, что дает возможность монтировать их в ограниченных пространствах.
