Все, что необходимо знать о промышленных счетчиках горячей и холодной воды

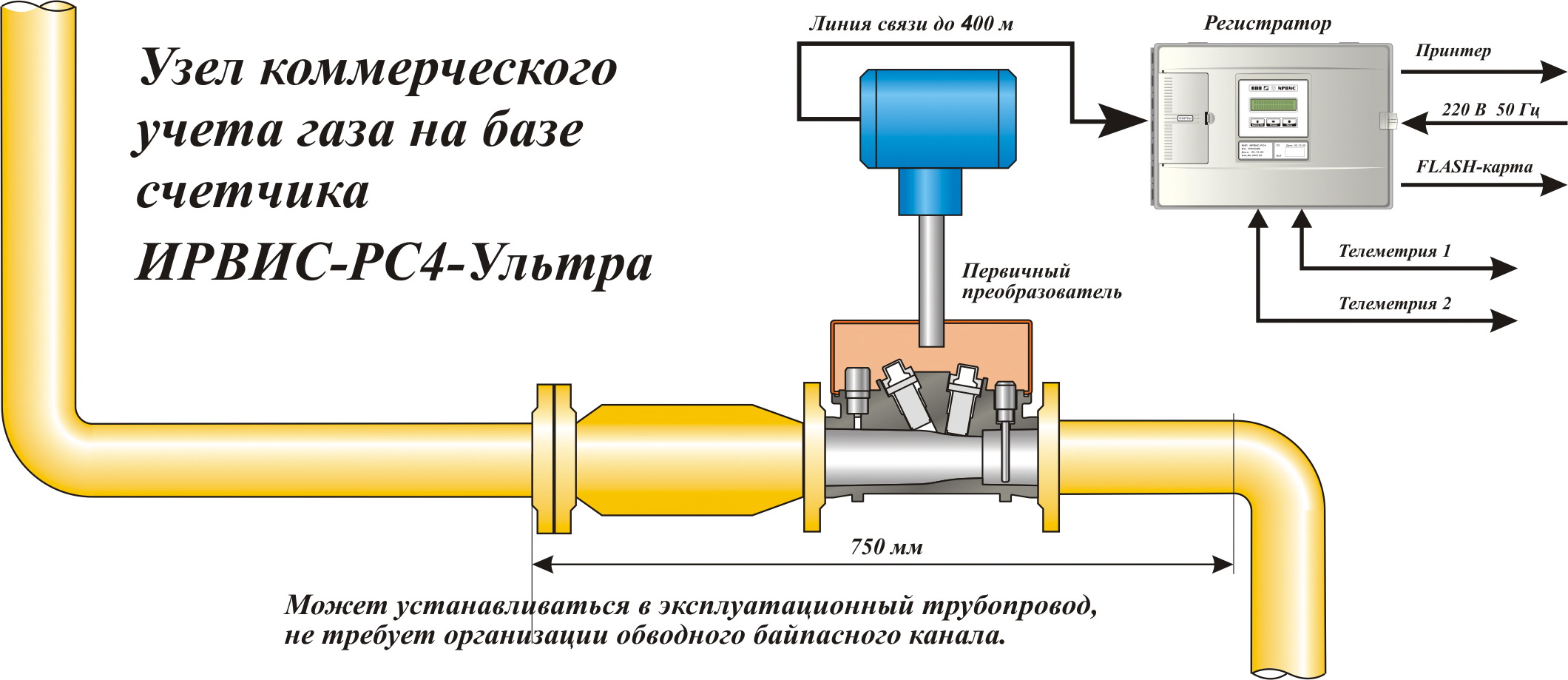

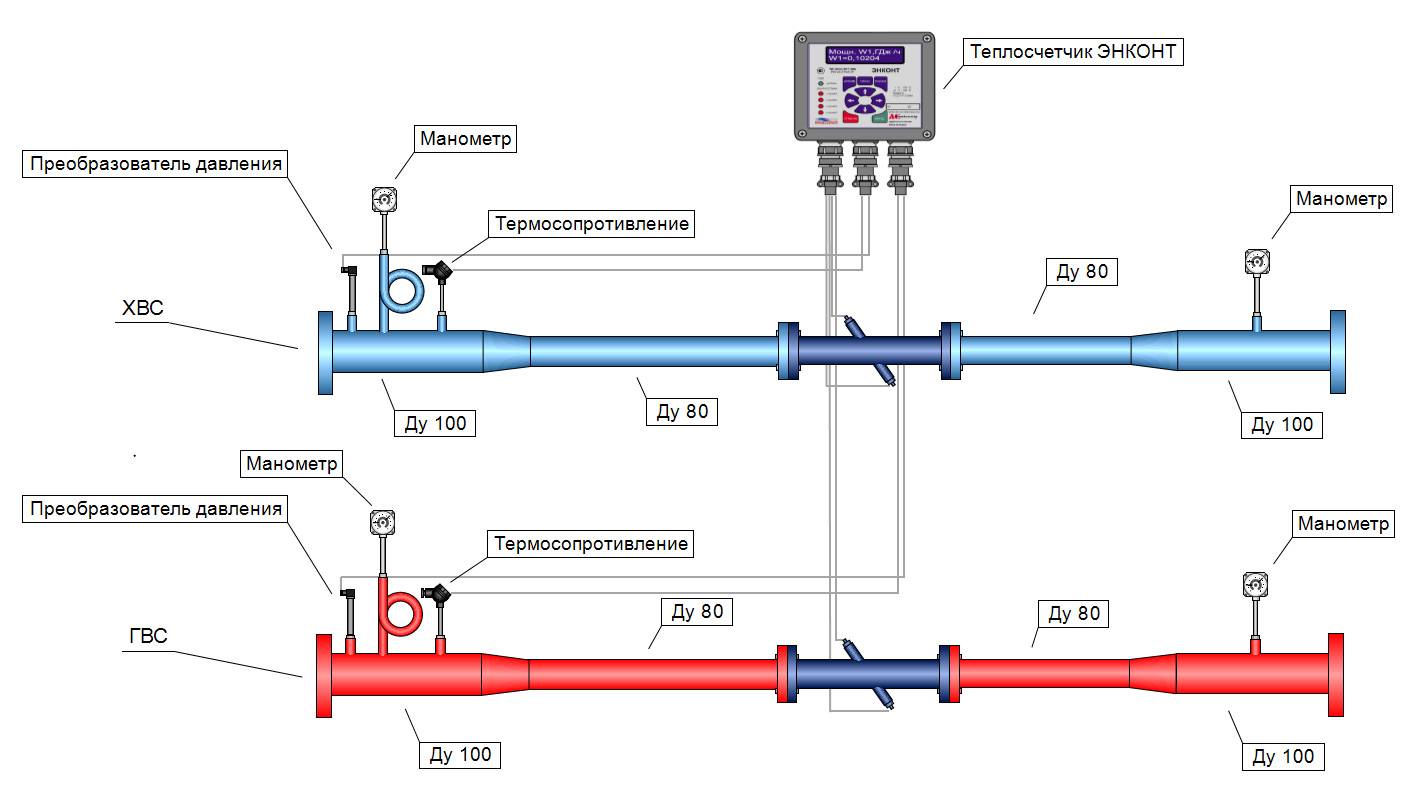

Время-импульсные ультразвуковые счетчики

Время-импульсный метод (или, по-другому, фазового сдвига) основан на измерении времени прохода сигнала против движения потока и по направлению перемещения жидкости. Для преобразования ультразвукового сигнала на трубопроводе устанавливают два или четыре смещенных вдоль движения воды пьезоэлемента. Как правило, применяются дисковые элементы, реже – кольцевые (на малых диаметрах).

Пьезоэлементы могут устанавливаться внутри потока (на внутренних стенках трубы или канала) или снаружи трубопровода (в этом случае сигнал проходит через наружную стенку). В зависимости от применяемых датчиков счётчики могут устанавливаться в самотечных системах (как открытых, так и закрытых), а также в полностью закрытых трубопроводах с избыточным давлением среды. Различают такие виды датчиков скорости:

• трубные – врезаются в водопровод с внешней стороны. Могут применяться в напорной и безнапорной среде;
• клиновидные – устанавливаются на дне или внутренней стенке трубы. Как правило, используются в безнапорных каналах либо в трубопроводах больших диаметров, если установка и обслуживание датчика снаружи неудобна;
• сферические или полусферические – монтируются на наклонных стенках открытых трапециевидных каналов;
• штанговые – имеют вид трубок, устанавливаются на вертикальных стенках каналов;
• накладные – бесконтактные датчики, ставятся на внешнюю поверхность трубопровода.

В зависимости от способа установки датчиков различают контактные и бесконтактные устройства. Преимущество бесконтактных переносных расходомеров в возможности устанавливать их на трубопроводы без нарушения целостности. Они достаточно редко устанавливаются стационарно, чаще используются для поверочных замеров в разных точках.

Время-импульсные расходомеры пригодны для нахождения расхода чистой воды или немного загрязненной (с незначительным включением взвешенных частиц). Их применяют в водоснабжении и водоотведении, в охлаждающих контурах, в ирригационных схемах орошения, на насосных напорных станциях, в открытых природных и искусственных каналах и реках. Применяются как для коммерческого, так и для технологического учета.

Виды счетчиков воды для квартиры

Счетчик холодной воды фото

До недавнего времени, счетчики воды были желательным, но необязательным нововведением.

Однако, тарифы растут и без приборов учета счета за воду получаются в два, а то и в три раза больше (в зависимости от количества прописанных в квартире людей), чем при наличии таких приборов.

Счетчик воды: характеристики

Прежде чем устанавливать у себя дома счетчики расхода воды, желательно ознакомиться с их характеристиками (речь идет о стандартных приборах учета с диаметром 1/2 дюйма):

• Номинальный расход 1,5 куб.м/час.
• Минимальный расход от 0,03 куб.м/час.
• Температурный диапазон для универсальных счетчиков от 5 до 90 ºС (для счетчиков холодной воды от 5 до 40 ºС).
• Диаметр условного прохода 15 мм.
• Посадочная длина 80 или 110 мм.
• Интервал времени между поверками 4 или 6 лет.

Запомните один важный момент — паспорт от счетчика терять нельзя!В нем записан номер и дата поверки прибора, поэтому без него счетчик невозможно опломбировать.

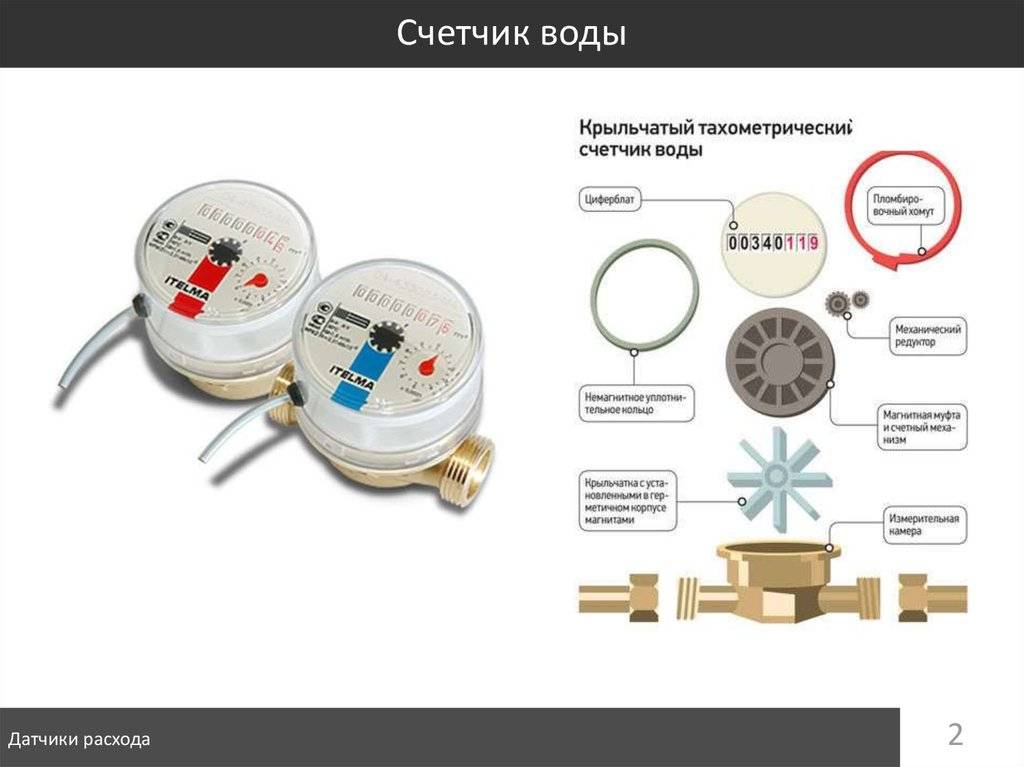

Механические крыльчатые счетчики воды

Этот вид счетчиков самый дешевый, простой и распространенный.

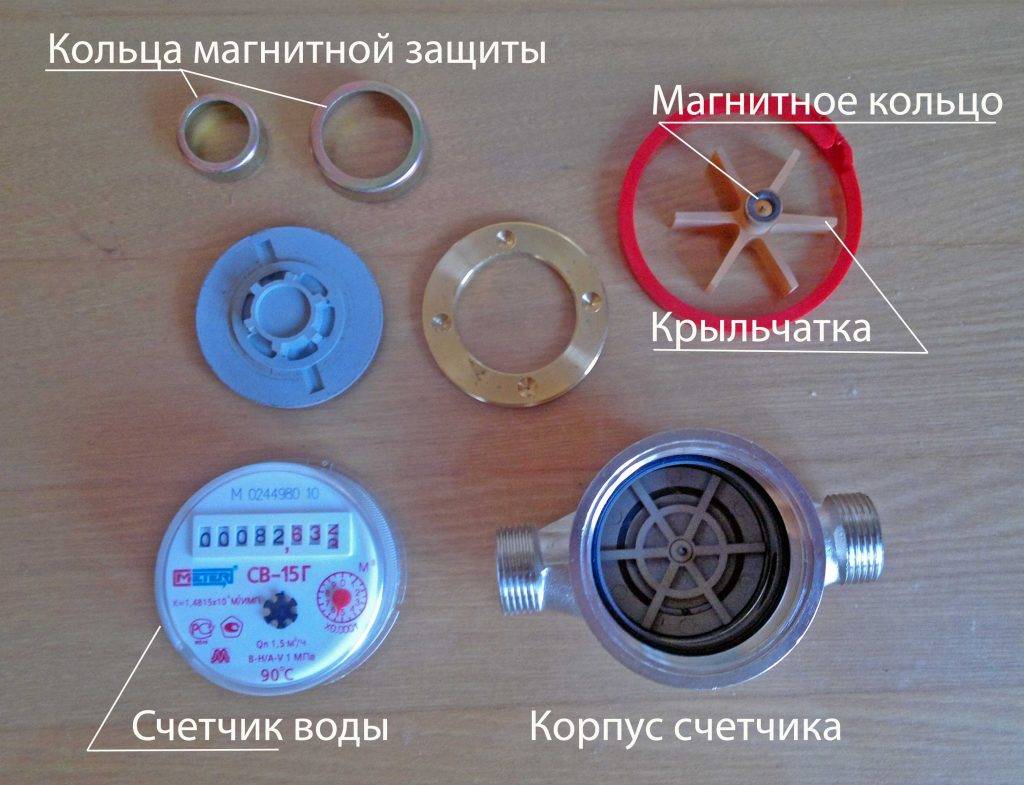

Внутри счетчика расположена крыльчатка, которая вращается потоком воды.

Кроме крыльчатки, внутри счетчика располагается специальный механизм, преобразующий количество оборотов крыльчатки в цифры показаний.

Внутри механический счетчик разделен на две камеры:

• Измерительная камера — в этой части счетчика вращается крыльчатка. Чаще всего, ее изготавливают из латуни или пластмассы.
• Индикатор — на этой части счетчика отображаются показания.

Для установки в квартирах и частных домах используются счетчики с диаметром подсоединения 1/2 дюйма и в редких случаях  по предварительному согласованию с управляющей компанией ( при больших объемах потребления воды) устанавливают счетчики с диаметром подсоединения 3/4 дюйма.

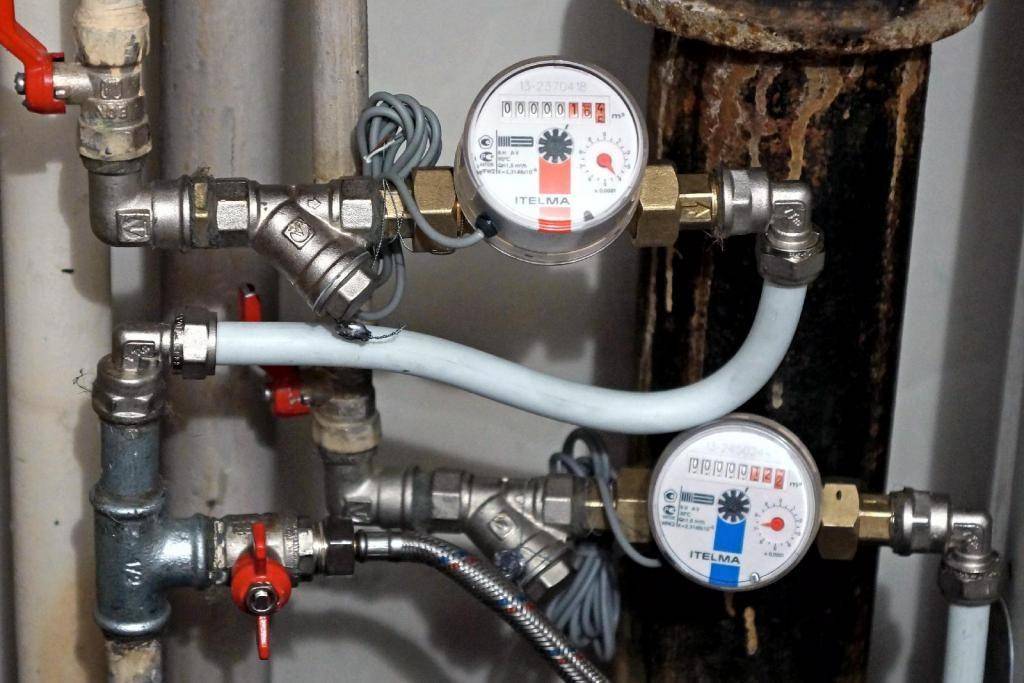

Крыльчатые счетчики воды с импульсным выходом

Типы счетчиков холодной воды

Это практически такой же прибор учета как предыдущий.

Разница только в том, что у него имеется импульсный выход, который подключают к системам автоматизированного сбора показаний.

Это избавляет пользователя от необходимости отправлять показания счетчиков в управляющую компанию.

Внутри такого счетчика расположен геркон, который размыкается и замыкается под действием поля магнитной муфты.

После определенного количества размыканий и замыканий, счетчик генерирует импульс, который отправляется на считывающее устройство.

Счетчики горячей воды с датчиком температуры

Счетчик горячей воды с термодатчиком

Представьте себе, что вам приходится по 10 минут сливать воду пока из крана пойдет достаточно теплая вода или ваша управляющая компания не выдерживает нормативы по температуре горячей воды и подает её на несколько градусов холоднее, а деньги берет как положено.

В этом случае можно установить на горячую воду счетчик с датчиком температуры.

Действовать он будет следующим образом:

• При температуре воды меньше 40 ºС, счетчик считает воду как холодную.
• При температуре воды больше 40 ºС, счетчик начинает считать воду как горячую.

Такие счетчики стоят в несколько раз дороже обычных механических счетчиков.

Кроме того, многие управляющие компании отказываются их пломбировать по всяким странным причинам.

В этом случае пятиминутное дело превращается в конфликт, в котором дело может дойти до суда.

Устанавливать такие счетчики стоит только в описанных выше случаях.

Если у вас нет затруднений с горячей водой, то надежнее использовать обычные механические счетчики.

Виды счетчиков

Классификация счетчиков в основном основана на устройстве механизма учета расходуемой воды.

• Тахометрические. В конструкции прибора используется крыльчатка или турбинка, установленная в камеру, внутри которой движется поток воды.
• Электромагнитные. Принцип работы основан на взаимодействии магнитного поля и движущейся воды, в которой всегда присутствуют заряженные частицы.
• Вихревые. Внутрь камеры, по которой движется водный поток, помещается обтекаемое тело (чаще два, равноудаленных друг от друга). Давление жидкости до этого тела всегда больше, чем после него. Измерение разницы давления и изменение ее частоты пропорционально расходу воды.
• Ультразвуковые. Поток жидкости проходит через ультразвуковые волны. Анализируя акустические колебания, счетный прибор показывает расход.

Самый простой способ работы имеет тахометрический класс. Именно счетчики этой группы устанавливаются в квартирах и частных домах. Их конструктивной особенностью является деталь, которая располагается внутри камеры прохождения жидкости. Это или крыльчатка, соединенная со счетным механизмом вертикальной осью, или турбинка, ось которой расположена горизонтально.

Обе подгруппы в своем составе имеют приборы с импульсным выходом и без такового. Если счетчик устанавливается на трубе, подход к которой свободный, то есть можно показания снимать визуально, то необходимости в импульсном выходе нет. И турбинный, и крыльчатый вариант делятся на «мокрый» и «сухой» тип действия. В первом случае весь механизм счета расхода воды вместе с крыльчаткой или турбинкой располагается в воде, то есть в камере, по которой пропускается жидкость.

Во втором случае оба узла расположены в разных камерах: крыльчатка (турбинка) в воде, механизм счета в сухом отсеке. Соединяются они осью, герметично установленной в перегородке между камерами. Необходимо отметить, что перегородка изготавливается из немагнитного материала. Это дает возможность избежать солевых отложений, что продлевает срок эксплуатации прибора.

Счетчики воды с крыльчаткой делятся на две группы: одноструйные и многоструйные. В конструкции последних перед камерой, куда монтируется крыльчатка, устанавливаются продольные перегородки, которые делят водный поток на несколько небольших потоков. Таким образом, добивается снижение погрешности турбулентности движущейся массы воды. Отсюда и точность показаний прибора.

Одноструйные счетчики воды – это компактные устройства, которые могут пропустить через себя небольшой объем воды. Поэтому их устанавливают внутри квартир и небольших коттеджей. Многоструйные – это более объемные приборы учета, поэтому их можно устанавливать или в водопровод большого частного дома, или в качестве общедомового прибора в многоквартирных домах. «Сухие» и многоструйные счетчики воды стоят дороже, но их показания более точные. Это к вопросу, какой счетчик воды лучше установить в квартире.

Что касается турбинных приборов, то эта группа в основном делится по способу учета объема протекающей воды. Это механический способ и индукционный.

Еще совсем недавно оба вида также разделялись по способу установки: вертикальные или горизонтальные. В настоящее время производители предлагают универсальные приборы учета, которые можно устанавливать в обоих положениях. И при этом они точно показывают объем потребляемой воды.

Типы

Среди широко применяемых в промышленности счетчиков воды выделяют:

1. Тахометрические. Такое оборудование используют для учета холодной и горячей воды. Оно, в свою очередь, делится на 2 типа – сухое и мокрое.

   Мокрые помещают в водную среду. Сухие устройства отделяют от воды специальной немагнитной перегородкой.

2. Вихревые – измеряют скорость потока жидкости, проходящей через устройство, размещенное внутри трубы. Их основное преимущество – маленькое тело обтекания, образующего вихри водной среды.

   Ультразвуковой преобразователь-излучатель принимает сигнал от полученных завихрений и преобразует их в данные о пройденном через трубу объеме жидкости.

3. Электромагнитные. Такие устройства рассчитывают индукцию магнитного поля проходящей по магистрали жидкости.
4. Ультразвуковые. Такие приборы фиксируют колебания жидкости при помощи ультразвука в момент прохождения по трубе. Сигнал пускается по направлению движения воды и против него.

   Определить объем движущейся по трубе воды позволяет разница во времени прохождения сигналов. Устройства этого типа неприхотливы к измеряемой жидкости и имеют широкий диапазон измеряемых показателей.

При выборе расходомера стоит учитывать его характеристики и особенности эксплуатации.

Виды водосчетчиков

Водяные счетчики устанавливаются для измерения количества воды, проходящей через трубопровод. Отличают еще расходомер, который замеряет расход воды за определенный промежуток времени.

После установки на счетчик воды устанавливается пломба

Механические счетчики на воду относятся к энергонезависимым моделям и делятся на приборы учета холодной (до 40 градусов) или горячей (130 градусов) воды.

Виды счетчиков:

• Одноструйные. Такие сухоходные счетчики измеряют количество оборотов крыльчатки, которая крутится под воздействием потока воды. При помощи магнитных муфт данные вращения лопастей прибора передаются на считывающее устройство. Конструкция механического счетчика защищена от внешнего магнитного поля. Приборы учета воды могут быть оборудованы импульсным выходом, который позволяет считывать показания дистанционно.
• Многоструйные. Основное отличие от одноструйных заключается в разделении потока воды на струи перед подачей на крыльчатку. Таким образом, погрешность показаний снижается. Монтаж водомера довольно прост, а для его поверки необходимо снимать только верхнюю часть прибора. Для дистанционной передачи данных счетчики также могут быть оснащены импульсным выходом.
• Вентильные. Принцип действия данного водосчетчика ничем не отличается от вышеописанных, но устройство прибора предусматривает монтаж специального вентиля, который может отключить воду. Верхнюю часть водяного расходомера с панелью для показаний можно поворачивать вокруг оси для удобства считывания показаний расхода воды.
• Турбинные. Счетчики для замера расхода горячей или холодной воды, которые устанавливаются на трубу от 5 см в диаметре. Монтируются на входах систем водоснабжения промышленных фирм, многоэтажек и для систем водоканалов.

Можно также выделить электромагнитные водосчетчики, которые используются преимущественно для измерения количества воды в пищевой и химической промышленности, для учета воды в квартире они не применяются. Ультразвуковые счетчики устанавливаются на промышленных предприятиях.

Конструкция

Основа конструкции – турбина с горизонтально ориентированным валом. Лопасти расположены под углом к потоку. Правильно заданный угол обеспечивает вращение с минимальным сопротивлением потоку.

Прибор состоит из следующих частей:

• корпус водомера;
• турбина;
• выпрямитель струи;
• обтекатель;
• регулятор;
• счетное устройство.

Корпус изготавливается из антикоррозийных, антимагнитных материалов. Он размещен внутри измерительной камеры.

Назначение обтекателя и выпрямителя – оптимизировать поток в камере. Регулятор необходим для регулировки водомера на наименьшую погрешность. Турбина вместе с обтекателем и выпрямителем называется измерительной вставкой, или блоком. Вставка вместе со счетным устройством составляет измерительный преобразователь.

Счетное устройство изолировано от измерительной камеры водонепроницаемой мембраной

Популярные модели водомеров

Рынок счетчиков наводнен приборами разных производителей в широком ценовом диапазоне. Ниже приводятся характеристики распространенных портативных счетчиков промышленного назначения. Приведенные цены ориентировочные, могут значительно различаться в зависимости от комплектации и поставщика.

модель	диапазон температур º С	диаметр трубы мм	погрешность %	скорость потока м/с	цена руб.
Portaflow 220А	от -20 до 135	13 – 1150	менее 2	0,1 – 20	240 000
GE Panametrics TransPort PT878	от -40 до 150	12,7 – 7500	менее 1,5	до 12,2	197 000
SLS – 700P Streamlux	от -40 до 160	15 – 6000	менее 1	0,05 – 32	от 99 000

Снятие показаний

Чтобы правильно списать показания для подачи в обслуживающую организацию, необходимо точно знать, что считывать.

Циферблат счетчика включает 8 цифр. Первые пять символов черного цвета – основные, они показывают общее количество кубометров потребленной воды. Именно эти сведения нужно записать в квитанции на оплату. Последние три красные цифры – вспомогательные, отделяются от основных запятой и обозначают израсходованные литры.

На данный момент выпускаются водомеры с тремя типами панелей, но в бытовом секторе наиболее популярным и простым в эксплуатации считается тип №1

Общие правила снятия показаний:

• Первыми необходимо указывать символы до запятой. Учитывается, что при передаче информации не нужно списывать нули, которые находятся впереди.
• Если последние три цифры больше 600, то целесообразно округлить значение до куба. Это не является нарушением.

Снимать информацию со счетчика следует по схеме:

1. Цифры на циферблате (например, 00015,784) обозначают, что за соответствующий период было израсходовано более 15 м3 воды.
2. Число литров округляется до 16 кубометров. Эти показания и передаются для расчета.
3. В следующем месяце данные изменятся и на циферблате будет условно 00022,184 (22 м3).

Нужно понимать, что учитываются именно текущие показания. Но чаще всего собственнику помещения нет необходимости разбираться с количеством кубометров, это выполняется обслуживающей организацией.

Счетчики электрической энергии

Электрический счетчик измеряет расход электроэнергии переменного или постоянного тока. Расход измеряется в киловатт-часах (кВт/ч) или ампер-часах (А/ч). Различаются они по максимальной и рабочей пропускной мощности.

Счетчики электроэнергии делятся по:

• типу измеряемых величин:

  • однофазные (измерение переменного тока 220 В, 50 Гц),

  • трехфазные (380 В, 50 Гц);

• типу подключения:

  • приборы прямого включения в силовую цепь,

  • приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы;

• типу конструкции:

  • индукционные (электромеханические электросчетчики),

  • индукционные (механические),

  • электронные (статические электросчетчики),

  • гибридные счётчики электроэнергии.

Если упростить классификацию электросчетчиков, можно выделить две большие группы: индукционные (механические) и электронные.

Индукционный – привычный счетчик с вращающимся диском, надежный, но не очень точный. Электронный – с дисплеем и хранением данных в памяти, точный, но дорогой.

Индукционный счетчик электроэнергии

Кроме этого счетчики могут быть:

• Однотарифные и многотарифные, где тариф зависит от времени суток.

• Автоматические счетчики – сами передают показания.

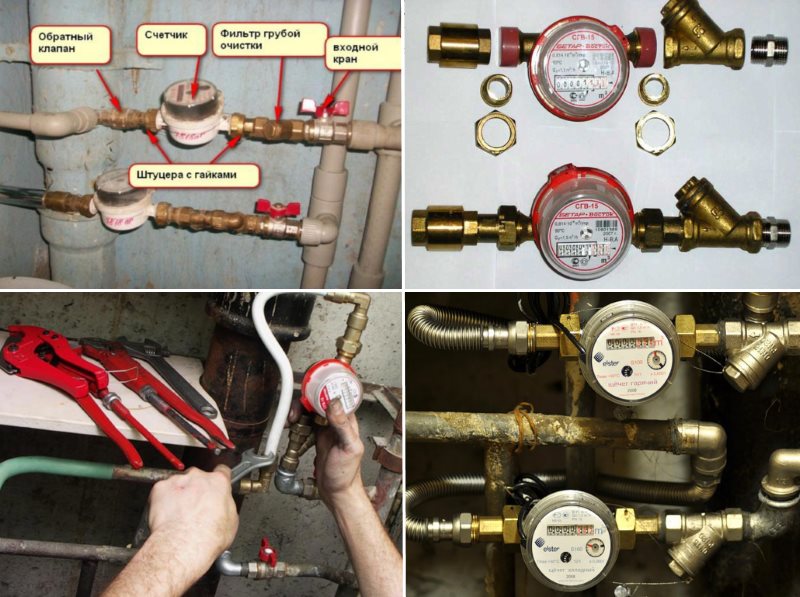

Установка счетчиков воды.

Установить счетчики для воды можно тремя способами: обратиться в ЖЭК, к частным сантехникам или произвести их монтаж самостоятельно. Как правило, наиболее распространенными являются первые два варианта, поскольку последний в большинстве городов просто запрещен.

При обращении в ЖЭК до прибытия к вам их сантехника вам порекомендуют приобрести: два счетчика (один для холодной, другой для горячей воды), два фильтра грубой очистки воды, пару шаровых кранов с внутренней и наружной резьбой, а также два обратных клапана, которые будут препятствовать отмотке показаний счетчика. Все это вам в оговоренный день установится, но показания к сведению еще учитываться не будут. Через некоторое время для проверки правильности установки и работы приборов придет специальная комиссия, если все в порядке, ваши счетчики будут опломбированы, а значит легализованы.

В случае найма частных сантехников, в принципе, будет все то же самое, только немного быстрее.

Установка счетчика воды своими руками — практические рекомендации.

Как я уже говорил выше, может быть возможна только в случае, если в вашем городе разрешается проводить работы такого плана самостоятельно.

Перед началом монтажа, да в принципе и перед покупкой необходимых приборов следует обратиться в управляющую компанию для информирования о моделях счетчиков допустимых к установке и требованиях к монтажу, ведь зачастую кроме непосредственно прибора учета требуется еще установка обратных клапанов, фильтра грубой очистки, а иногда и редуктора давления.

Теперь несколько слов о самом процессе. Значит, счетчики монтируются в стояк сразу после шарового вентиля или крана, последние, кстати, должны находиться в исправном положении. Как там что отпиливается и каким образом что устанавливается, описывать не буду, и так все понятно. Напомню лишь, что редукторы давления требуют отведения в канализацию, а счетчики воды всегда устанавливаются в самую последнюю очередь и при этом они должны находится от стояка на расстоянии превышающем 30 сантиметров. Кстати, стрелка на счетчике воды всегда должна совпадать с направлением водного потока.

И не забудьте после того, как все установите и подключите, вызвать сотрудника управляющей компании для легализации вмонтированных приборов, в противном случае – ваши силы будут потрачены зря.

Как выбрать счетчик воды в Украине

Учитывая особенности конструкции и назначения водомеров, нужно понимать для каких целей он приобретается. Если вам просто нужно знать расход воды, можно купить недорогой вариант, например, тахометрический счетчик с сухоходом.

1. Для квартиры можно использовать механический счетчик, но только с сухоходом, чтобы механические включения не влияли на работоспособность устройства.
2. Для частного дома или дачи рекомендуем купить мокроход, который предусмотрен для установки под затопление, например, в колодце или подвале.
3. Если у вас из горячей трубы иногда течет теплая вода, рекомендуем поставить многотарифный счетчик с термодатчиком, так вы сможете сэкономить на тарифах.

Если вы совместно с жильцами многоэтажного дома решили установить общий счетчик, лучшим решением станет покупка прибора с выносным датчиком класса «C». Не забывайте о способе монтажа: если предусматривается установка счетчика горизонтально, то прибор должен занимать именно данное положение относительно пола.

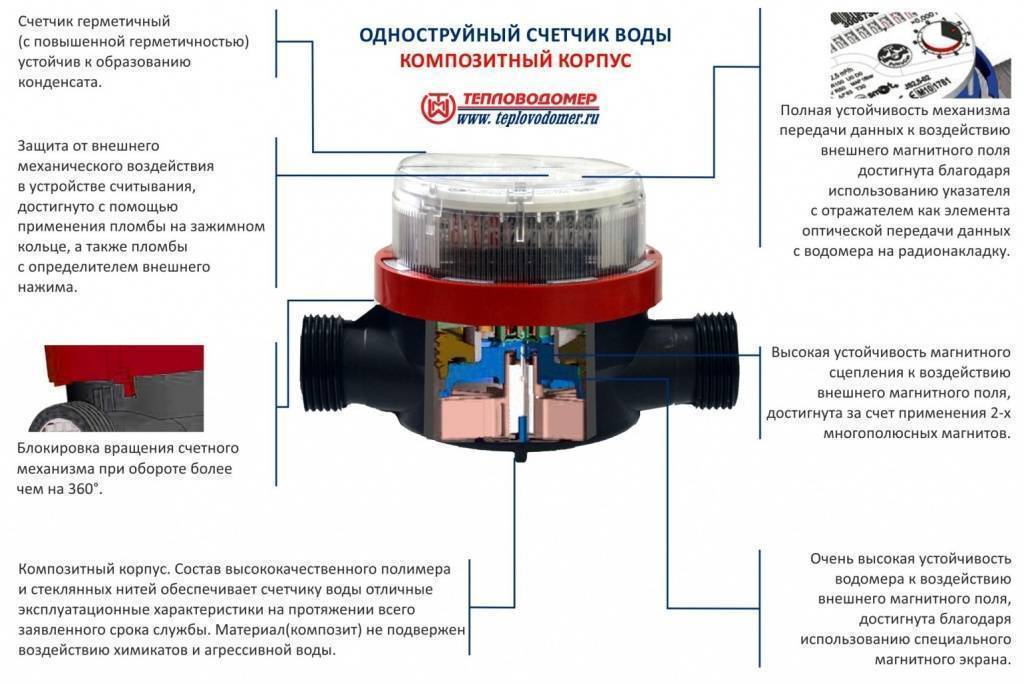

Устройство одноструйного счётчика

В устройстве работы данных моделей заложено измерение суммы оборотов крыльчатки под воздействием единственного потока жидкости. Результат замера поступает на устройство считывания посредством магнитных муфт. Особенностью данного типа приборов является то, что механизм замера не соприкасается с водой и соответственно общий срок службы прибора увеличивается. Из достоинств одноструйного счётчика можно выделить:

• Защита считывающего элемента от воды
• Защита от воздействия магнитного поля, вследствие чего увеличивается точность замеров
• Прибор можно оборудовать дополнительными импульсными выходами. Результатом станет возможность считывания показателей удалённо.

Монтаж счетчика

Первое, что мы делаем при установке счетчика – проводим строительные работы. Как только этот этап заканчивается, мы приступаем к установке водомера. Производим этот процесс по стандартной схеме монтажа аппаратов исчисления и учета данных водооборота. Но имеются небольшие рекомендации и нюансы к выполнению данной работы. Итак, рассмотрим основные советы:

• После установки счетчика, нужно испытать трубопровод;
• Используйте прямые участки трубы – это защитит от действия турбулентности и скорректирует работу установки;
• На участках установки равновесия нельзя монтировать дополнительные арматуры: датчики, затворы и др.;
• Установка счётчика на горизонтальные отрезки труб системы производится головкой устройства счета сверху конструкции;

Принцип работы квартирного счетчика

Первый водомер был изобретен в 1958 году в Германии. Принцип работы счетчика был основан на механизме шестеренки, с которой считывались движения. На циферблат выводилось количество оборотов крыльчатки.

Современные механические водомеры работают по тому же принципу. Но появились и новые виды водомеров. Разберемся в конструкции индивидуального прибора учета воды.

Выбираете водосчетчик? Наш рейтинг лучших счетчиков воды вам в помощь!

Счетчики делятся на виды:

• Тахометрический (механический). Самый простой и недорогой. Пластиковый механизм (крыльчатка) приводится в движение потоком воды, а подсчет количества оборотов ведется с помощью защищенного от влаги прибора внутри;
• Вихревой. Водопроводной системой создаются вихри, которые равняются скорости течения воды через ИПУ. На основе этих показаний осуществляется подсчет потребляемой воды;
• Магнитный. Скорость индукции обусловлена создаваемым магнитным полем, оно, в свою очередь, зависит от водного потока;
• Ультразвуковой. Основой для подсчета потребления воды служат сенсоры, которые выходят и принимают ультразвуковые колебания при прохождении воды через счетчик.

Механическое устройство водяного счетчика простое и напоминает мельницу. Крыльчатку двигает поток. В результате запускается механизм редуктора. Он приводит в действие циферблат, который показывает количество расхода в кубометрах.

Если через систему водоснабжения проходят сильные потоки воды (например, если речь идет о технической воде в частном доме), то есть смысл ставить ИПУ с турбинами вместо крыльчаток. Так прибор прослужит дольше. Однако если поток снизится, то показания будут недостоверными.

Кроме этого, существует еще их классификация по количеству трубопроводов (каналов), которые могут быть к ним присоединены:

• Один канал;
• Два канала;
• Многоканальный.

Существуют отличия в электропитании (если речь идет об ультразвуковых или электромагнитных счетчиках). Водомеры могут работать от сети или на батарейках. Наиболее распространенные – механические счетчики, отдельно на холодную воду и горячую. Между собой они отличаются по материалам сборки. В основном крыльчатки и подшипников. Общее у них — это принцип работы, в основе которого – считывание количества потребленной воды, которая проходит через крыльчатку.

По своему расположению счетчики делятся на сухоходные и мокроходные (их можно погружать в воду).

Длительность эксплуатации индивидуальных приборов учета составляет 12 лет, но многие выходят из строя раньше, их приходится менять после первой же поверки (через 4 или 6 лет).

Какой выбрать, популярные модели

Среди водоизмерительных устройств можно выделить расходомеры, отличающиеся надежностью, точностью учета и длительным, безаварийным сроком эксплуатации:

1. Механический счетчик холодной воды «Бетар СХВ15». Отличается возможностью горизонтального и вертикального монтажа. Гарантийный срок эксплуатации изделия 6 лет. По отзывам потребителей, прибор отрабатывает без аварии 3 гарантийных периода. Лучший по рейтингу.
2. Универсальный прибор «Метер СВУ-15». Работает с температурой воды от +5 °С до + 90 °С. Счетчик российского производства. Корпус изделия защищен от влияния внешнего магнитного поля. Расходомер в короткий промежуток времени выдерживает кипящую воду.
3. Счетчик, выпускаемый в Германии, ITELMA WFW20 D080. Отличает качество сборки, защита от магнитных полей, срок эксплуатации более 6 лет. Для передачи данных на удаленный офис подключаются импульсные датчики.
4. Еще одна популярная модель из Германии – ITELMA WFW24 D080. Прибор отличает износостойкость пластиковых деталей, продолжительность работы, устойчивость к гидроударам. Может работать без фильтра от загрязнений в воде.

Изучив конструкции приборов учета и монтаж, используя видео-материалы и фото-схемы, можно самостоятельно выполнить установку.
