От вчера до завтра: назначение и область применения паровых машин

Попытки практического использования

Эдвард Сомерсет показал паровое устройство для подъёма воды на высокие строения, но проект не получил финансирования и был отложен. Француз Дени Папен проводил опыты по отводу воздуха из цилиндра посредством взрыва пороха и сделал вывод, что вакуум создается в процессе парообразования. Для автоматизации процесса он использовал постоянно нагреваемый котел с водой. Это стало его изобретением. Также ученый создал предохранительный клапан.

Научный прогресс неизбежно следует за осознанием необходимости перемен. В Англии такая срочная нужда как раз назревала, так как угледобывающая промышленность страны оказывалась невыгодной из-за огромной стоимости откачки воды из рудников. Просто необходимо было придумать способ решить эту проблему, заменив силу лошадей на более рациональное решение.

Военный инженер Томас Севери создал первый паровой агрегат, откачивающий воду из рудников. Он получил патент на свою так называемую «огненную машину» в 1698 году. В машине Севери, как и у Герона, использовались избыточное давление пара и вакуум, возникающий при конденсации. Также он сконструировал устройство для пожаротушения, но и оно продержалось недолго — его признали опасным. Главным минусом было то, что от высокого давления резервуар с жидкостью мог взорваться, именно это отпугивало людей от нововведений.

Однако настоящий переворот произвели поршневые паровые механизмы. Томас Ньюкомен, выходец из народа, кузнец по профессии, инженер-самоучка, изучил достоинства и недостатки машин Севери, когда устанавливал их на рудниках. В 1712 году он изобрел приспособление на базе двигателя Севери для откачки воды из глубоких шахт, которое можно назвать поршневым атмосферным двигателем. Оно было популярно и пользовалось успехом, так как проблема с затоплением шахт требовала решения. Недостаток таких машин заключался в их громадных размерах и ничтожном КПД.

Правила эксплуатации автомобилей с паровым двигателем

Паровая установка может напрямую соединяться с приводным устройством трансмиссии машины, и с началом ее работы машина приходит в движение. Но с целью повышения кпд специалисты рекомендуют использовать механику сцепления. Это удобно при буксировочных работах и разных проверочных действиях.

В процессе движения механик, учитывая обстановку, может изменить скорость, манипулируя мощностью парового поршня. Это можно выполнить, дросселируя пар клапаном, или изменять подачу пара кулисным устройством. На практике лучше использовать первый вариант, так как действия напоминают работу педалью газа, но более экономичный способ – задействование кулисного механизма.

Для непродолжительных остановок водитель притормаживает и кулисой останавливает работу агрегата. Для длительной стоянки отключается электрическая схема, обесточивающая воздуходувку и топливный насос.

Изобретение Уатта

Первым изобрел оборудование компактных размеров, но достаточно мощное, Джеймс Уатт. Паровая машина была первой в своем роде. Механик из университета Глазго в 1763 году принялся чинить паровой агрегат Ньюкомена. В результате ремонта он понял, как сократить расход топлива. Для этого необходимо было держать цилиндр в постоянно нагретом состоянии. Однако паровая машина Уатта не могла быть готова, пока не решилась проблема конденсации пара.

Решение пришло, когда механик проходил мимо прачечных и заметил, что клубы пара выходят из-под крышек котлов. Он понял, что пар – это газ, и ему нужно перемещаться в цилиндре с пониженным давлением.

Добившись герметичности внутри парового цилиндра с помощью пеньковой веревки, пропитанной маслом, Уатт смог отказаться от атмосферного давления. Это стало большим шагом вперед.

В 1769 году механик получил патент, в котором прописывалось, что температура двигателя в паровой машине будет всегда равна температуре пара. Однако дела незадачливого изобретателя шли не так хорошо, как ожидалось. Он был вынужден заложить патент за долги.

В 1772 году он знакомится с Мэтью Болтоном, который был богатым промышленником. Тот выкупил и вернул Уатту его патенты. Изобретатель вернулся к работе, поддерживаемый Болтоном. В 1773 году паровая машина Уатта прошла испытание и показала, что потребляет угля значительно меньше своих аналогов. Через год в Англии начался выпуск его машин.

В 1781 году изобретателю удалось запатентовать свое следующее творение – паровую машину для приведения в движение промышленных станков. Спустя время все эти технологии позволят двигать при помощи пара поезда и пароходы. Это полностью перевернет жизнь человека.

Одним из людей, изменивших жизнь многих, стал Джеймс Уатт, паровая машина которого ускорила технический прогресс.

Применение паровых машин на практике.

Машина Ньюкомена вскоре стала известна повсюду и, в частности, была усовершенствована, разработанной Джеймсом Уаттом в 1765 году системой двойного действия. Теперь паровая машина оказалась достаточно завершенной для использования в транспортных средствах, хотя из-за своих размеров лучше подходила для стационарных установок. Уатт предложил свои изобретения и в промышленности; он построил также машины для текстильных фабрик.

Первая паровая машина, используемая в качестве средства передвижения, был изобретена французом Николя Жозефом Куньо, инженером и военным стратегпм-любителем. В 1763 или 1765 году он создал автомобиль, который мог перевозить четырех пассажиров при средней скорости 3,5 и максимальной – 9,5 км/час. За первой попыткой последовала вторая – появился автомобиль для транспортировки орудий. Испытывался он, естественно, военными, но из-за невозможности продолжительной эксплуатации (непрерывный цикл работы новой машины не превышал 15 минут) изобретатель не получил поддержки властей и финансистов. Между тем в Англии совершенствовалась паровая машина. После нескольких безуспешных, базировавшихся на машине Уаттa попыток Мура, Вильяма Мердока и Вильяма Саймингтона, появилось рельсовое транспортное средство Ричарда Тревисика, созданное по заказу Уэльской угольной шахты. В мир пришел активный изобретатель: из подземных шахт он поднялся на землю и в 1802 году представил человечеству мощный легковой автомобиль, достигавший скорости 15 км/час на ровной местности и 6 км/час на подъеме.

Паровая Карета Гарни

Карета Хилла

Паровая карета


Превью – увеличение по клику.

Приводимые в движение паром транспортные средства все чаще использовались и в США: Натан Рид в 1790 году удивил жителей Филадельфии своей моделью парового автомобиля. Однако еще больше прославился его соотечественник Оливер Эванс, который спустя четырнадцать лет изобрел автомобиль-амфибию. После наполеоновских войн, во время которых «автомобильные эксперименты» не проводились, вновь началась работа над изобретением и усовершенствованием паровой машины. В 1821 году ее можно было считать совершенной и достаточно надежной. С тех пор каждый шаг вперед в сфере приводимых в движение паром транспортных средств определенно способствовал развитию будущих автомобилей.

В 1825 году сэр Голдсуорт Гарни на участке длиной 171 км от Лондона до Бата организовал первую пассажирскую линию. При этом он использовал запатентованную им карету, имевшую паровой двигатель. Это стало началом эпохи скоростных дорожных экипажей, которые, однако, исчезли в Англии, но получили широкое распространение в Италии и во Франции. Подобные транспортные средства достигли наивысшего развития с появлением в 1873 году «Реверанса» Амедэ Балле весом 4500 кг и «Манселя» – более компактного, весившего чуть более 2500 кг и достигавшего скорости 35 км/час. Оба были предвестниками той техники исполнения, которая стала характерной для первых «настоящих» автомобилей. Несмотря на большую скорость кпд паровой машины был очень маленький. Болле был тем, кто запатентовал первую хорошо действующую систему рулевого управления, он так удачно расположил управляющие и контрольные элементы, что мы и сегодня это видим на приборном щитке.

транспортное средство Болле-Марселя

Машина Бордино


Превью – увеличение по клику.

Несмотря на грандиозный прогресс в области создания двигателя внутреннего сгорания, сила пара все еще обеспечивала более равномерный и плавный ход машины и, следовательно, имела много сторонников. Как и Болле, который построил и другие легкие автомобили, например Rapide в 1881 году со скоростью движения 60 км/час, Nouvelle в 1873 году, которая имела переднюю ось с независимой подвеской колес, Леон Шевроле в период между 1887 и 1907 годами запустил несколько автомобилей с легким и компактным парогенератором, запатентованным им в 1889 году. Компания De Dion-Bouton, основанная в Париже в 1883 году, первые десять лет своего существования производила автомобили с паровым двигателями и добилась при этом значительного успеха – ее автомобили выиграли гонки Париж-Руан в 1894 году.

Машина Хенкока

Трехколесник Пекори


Превью – увеличение по клику.

Успехи компании Panhard et Levassor в использовании бензина привели, однако, к тому, что и De Dion перешел на двигатели внутреннего сгорания. Когда братья Болле стали управлять компанией своего отца, они сделали то же самое. Затем и компания Chevrolet перестроила свое производство. Автомобили с паровыми двигателями все быстрее и быстрее исчезали с горизонта, хотя в США они использовались еще до 1930 года. На этом самом моменте и прекратилось производство и изобретение паровых машин

Система запуска

Паровой ящик

Через систему раздаточной катушки, открывающие и закрывающие фонари водяной пар под давлением направляется к одному концу цилиндра , где он толкает поршень . Последний приводит в движение шатун, который шарнирно закреплен на рулевом колесе по инерции в эксцентрической точке его оси вращения. Поэтому его движение вызывает вращение рулевого колеса.

От маховика опять же шток, управляющий впускным и выпускным золотником . Когда поршень достигает конца цилиндра, шток толкает золотник назад:

  • В случае цилиндра одностороннего действия выдвижной ящик закрывает вход для легкого пара, а с той же стороны открывается еще один свет, чтобы выпустить пар, содержащийся в цилиндре. Маховик за счет накопленной кинетической энергии продолжает вращаться, тем самым толкая поршень обратно в исходную точку.
  • В цилиндре двустороннего действия ящик открывает, кроме того, впускное отверстие для пара с другой стороны, он толкает назад поршень, который продолжает толкать маховик.

На этом маховике размещен ремень, который обеспечивает эластичное соединение с входным шкивом машины, преобразуя это движение в конкретную работу . Для промышленного использования эту энергию чаще всего необходимо регулировать, чтобы скорость вращения не зависела от капризов нагрева и, прежде всего, от потребности в мощности на выходе. Здесь на помощь приходит центробежный регулятор, разработанный Watt , который воздействует непосредственно на клапан, через который пар поступает из котла .

Попытки практического использования

Эдвард Сомерсет показал паровое устройство для подъёма воды на высокие строения, но проект не получил финансирования и был отложен. Француз Дени Папен проводил опыты по отводу воздуха из цилиндра посредством взрыва пороха и сделал вывод, что вакуум создается в процессе парообразования. Для автоматизации процесса он использовал постоянно нагреваемый котел с водой. Это стало его изобретением. Также ученый создал предохранительный клапан.

Научный прогресс неизбежно следует за осознанием необходимости перемен. В Англии такая срочная нужда как раз назревала, так как угледобывающая промышленность страны оказывалась невыгодной из-за огромной стоимости откачки воды из рудников. Просто необходимо было придумать способ решить эту проблему, заменив силу лошадей на более рациональное решение.

Военный инженер Томас Севери создал первый паровой агрегат, откачивающий воду из рудников. Он получил патент на свою так называемую «огненную машину» в 1698 году. В машине Севери, как и у Герона, использовались избыточное давление пара и вакуум, возникающий при конденсации. Также он сконструировал устройство для пожаротушения, но и оно продержалось недолго — его признали опасным. Главным минусом было то, что от высокого давления резервуар с жидкостью мог взорваться, именно это отпугивало людей от нововведений.

Однако настоящий переворот произвели поршневые паровые механизмы. Томас Ньюкомен, выходец из народа, кузнец по профессии, инженер-самоучка, изучил достоинства и недостатки машин Севери, когда устанавливал их на рудниках. В 1712 году он изобрел приспособление на базе двигателя Севери для откачки воды из глубоких шахт, которое можно назвать поршневым атмосферным двигателем. Оно было популярно и пользовалось успехом, так как проблема с затоплением шахт требовала решения. Недостаток таких машин заключался в их громадных размерах и ничтожном КПД.

Требования времени

Между тем жизнь на месте не стояла. И человечество постоянно задумывалось над тем, чтобы создать механизм, позволяющий не зависеть от капризной природы, а самим управлять судьбой. От паруса все хотели отказаться как можно быстрее. Поэтому вопрос о создании парового механизма постоянно висел в воздухе. В 1753 году в Париже был выдвинут конкурс среди мастеров, ученых и изобретателей. Академия наук объявила награду тому, кто сможет создать механизм, способный заменить силу ветра. Но несмотря на то что в конкурсе участвовали такие умы, как Л. Эйлер, Д. Бернулли, Кантон де Лакруа и другие, дельного предложения не вынес никто.

Годы шли. И промышленная революция накрывала все больше и больше стран. Первенство и лидерство среди других держав доставалось неизменно Англии. К концу восемнадцатого века именно Великобритания стала создательницей крупной промышленности, благодаря чему завоевала титул всемирной монополистки в данной отрасли. Вопрос о механическом двигателе с каждым днем становился все более актуальным. И такой двигатель был создан.

Появление конденсатора

В конце 17 века Джеймс Уатт создал тепловой двигатель — улучшенную версию паровой машины. В такой конструкции внутренняя энергия топлива превращалась в механическую энергию поршня.

Уатт провёл ряд опытов над уже существующими моделями паровых двигателей и убедился в их неэффективности. Он доказал, что в них три четверти пара расходуются без пользы: во время каждого цикла пар должен согревать цилиндр, потому что перед ним там находилась холодная вода, так как от разницы температур создавалось большое давление, из-за этого большая часть энергии тратилась на обогрев, вместо того, чтобы быть преобразованной в механическую энергию. Он изобрел конденсатор — устройство, понижающее давление в цилиндре путем конденсации части пара, камера сгорания была такой же температуры, как и входящий в неё пар.

Рыночная экономика

В основе рыночной экономической системы лежит свобода предпринимательства. Производитель сам решает, что и для кого изготавливать, а потребитель — что и где приобретать. При всех кажущихся достоинствах, у этого вида есть и недостатки.

Плюсы

  • Свобода выбора.
  • Развитие и активное внедрение самых продуктивных технологий производства.
  • Конкуренция, приводящая к повышению качества продукции.

Минусы

  • Социальное расслоение общества. Уровень жизни разных категорий населения существенно отличается.
  • Из-за разорения части предприятий, непредсказуемости процветает безработица. Отсутствует поддержка нуждающегося населения со стороны государства.
  • Приобрести качественные товары и услуги способно не всё население, а лишь та его часть, которая имеет высокий доход.

Классификация паровых машин[править | править код]

Файл:Steam machine tandem.png Рис. 4. Схема паровой машины тандем: 1 — цилиндр низкого давления; 2 — цилиндр высокого давления; 3 — шатун;4 — кривошип

Файл:Steam machine compound.png Рис. 5. Схема паровой машины компаунд: кривошип цилиндра высокого давления расположен на 90° относительно кривошипа цилиндра низкого давления; 1 — цилиндр высокого давления; 2 — кривошип цилиндра высокого давления; 3 — маховик; 4 — кривошип цилиндра низкого давления; 5 — цилиндр низкого давления

Паровые машины разделяются:

  • по назначению
    • стационарные
    • нестационарные (передвижные и транспортные)
  • по используемому пару
    • низкого давления (до 12 кг/см²)
    • среднего давления (до 60 кг/см²)
    • высокого давления (свыше 60 кг/см²)
  • по числу оборотов вала
    • тихоходные (до 50 об/мин, как на колёсных пароходах)
    • быстроходные
  • по давлению выпускаемого пара
    • на конденсационные (давление в конденсаторе 0,1—0,2 ата)
    • выхлопные (с давлением 1,1—1,2 ата)
    • теплофикационные с отбором пара на нагревательные цели или для паровых турбин давлением от 1,2 ата до 60 ата в зависимости от назначения отбора (отопление, регенерация, технологические процессы, срабатывание высоких перепадов в предвключённых паровых турбинах).
  • По расположению цилиндров
    • горизонтальные
    • наклонные
    • вертикальные
  • по числу цилиндров
    • одноцилиндровые
    • многоцилиндровые
      • сдвоенные, строенные и т. д., в которых каждый цилиндр питается свежим паром
      • паровые машины многократного расширения, в которых пар последовательно расширяется в 2, 3, 4 цилиндрах возрастающего объёма, переходя из цилиндра в цилиндр через т. н. ресиверы (коллекторы).

По типу передаточного механизма паровые машины многократного расширения делятся на тандем-машины (рис. 4) и компаунд-машины (рис. 5). Особую группу составляют прямоточные паровые машины, в которых выпуск пара из полости цилиндра осуществляется кромкой поршня.

Принцип работы и применение

Для действия паровой машины обязательно нужен паровой котёл. Он представляет собой двигатель внешнего сгорания, так как топливо для нагрева котла сгорает в топке, то есть вне основного механизма (в двигателе внутреннего сгорания процесс горения происходит внутри цилиндра). Пар, который расширяется в котле, давит на поршень (в паровом двигателе) или на лопасти (в паровой турбине), а их движение передаётся механическим путём к остальным деталям.

Существует несколько видов паровых машин:

  1. Локомобиль — установка, в которой парообразующий агрегат, поршень и другие элементы смонтированы вместе, как один механизм. Отсюда и название (локальный — расположенный в одном месте).
  2. Тип компаунд — машина одиночного действия. Поршень перемещается в одну сторону под давлением пара, а обратно возвращается за счет инерционного вращения маховика, который присоединяется к двигателю.
  3. Тип тандем — машина двойного действия. Была изобретена в 1782 году Джеймсом Уаттом. Здесь пар по очереди подается в каждую сторону, толкая поршень. В связи с этим тут более сложная система парораспределения. По сравнению с компаунд версией, эта имеет более высокую скорость работы и большую плавность движения.

До середины 20 века, когда уже достигли расцвета сложнейшие области физики, паровые двигатели все еще применялись там, где были необходимы их положительные свойства (высокий показатель надёжности, возможность долговременных перегрузок, неприхотливость, невысокие расходы на эксплуатацию, отсутствие специальных навыков для ремонта), и их использование было выгодным. Они активно внедрялись на теплозатратных промышленных предприятиях: заводах по производству сахара, бумажных заводах, в железнодорожном и водном транспорте.

Выгодный пар

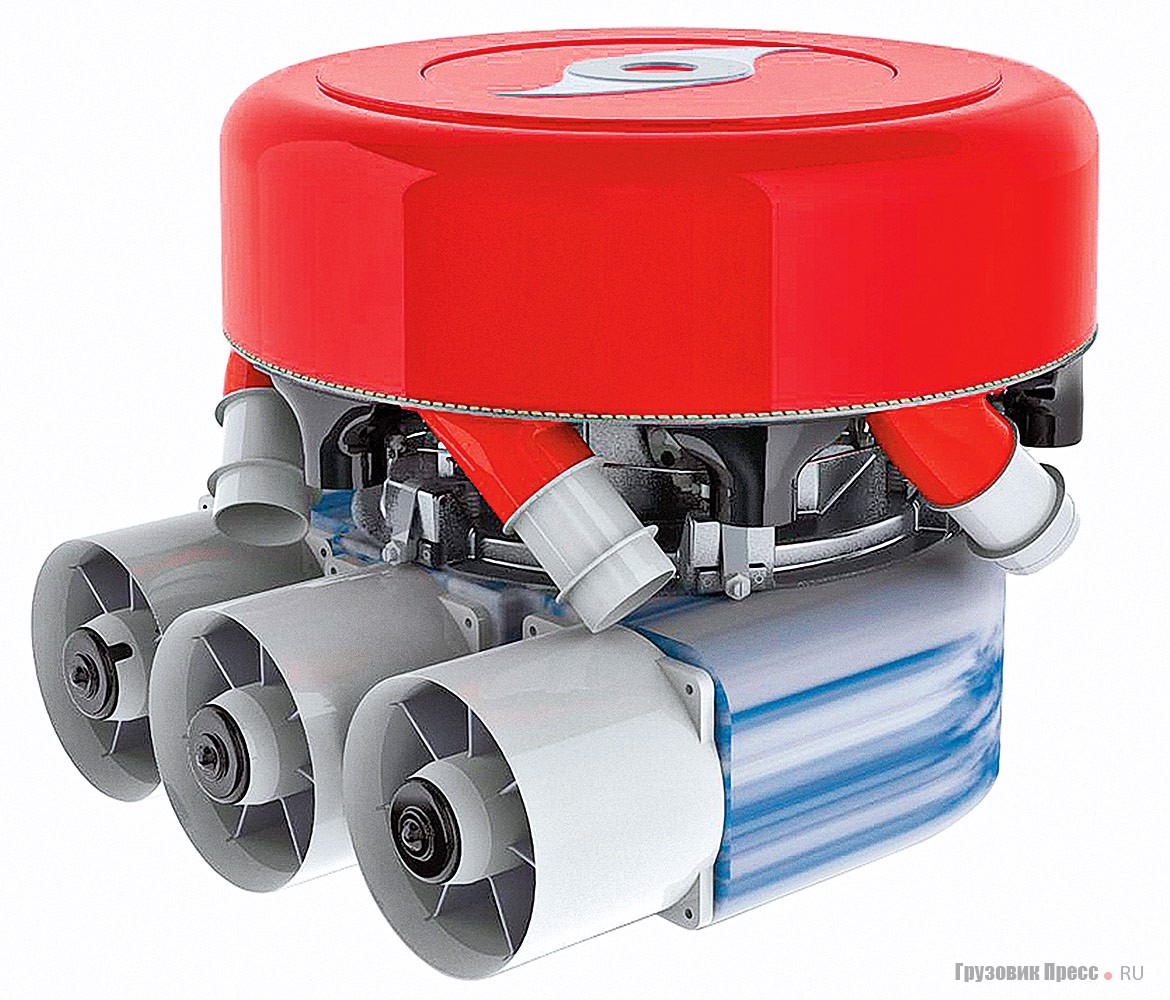

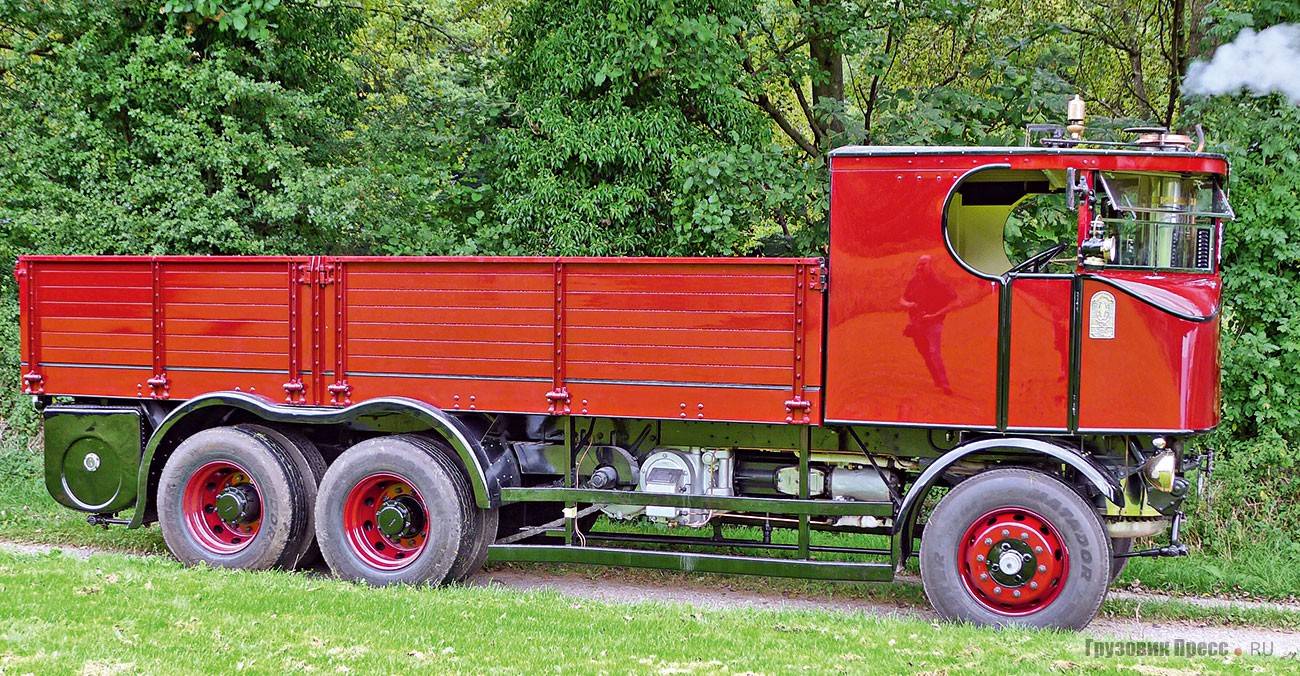

Паровой автомобильный транспорт, в том числе грузовики и автобусы, сегодня вполне реально рассматривать как один из возможных путей решения проблемы очищения воздуха в городах. Загрязнение атмосферы городов выхлопными газами уже достигло пределов, угрожающих здоровью людей. А что может предложить паровая техника?

Во-первых, выхлоп самой паровой машины экологически чистый – это водяной пар. Под паровым котлом можно сжигать фактически любое углеводородное топливо. А выхлоп от котла будет гораздо чище, чем от ДВС, поскольку топливо сгорает в топке или горелке при значительно более низких давлениях, чем в цилиндрах ДВС. Ещё возможно добавить к горелке некий аналог каталитического нейтрализатора выхлопных газов, как у ДВС.

Во-вторых, котлостроение за 60 с лишним лет, после создания паросиловой установки грузовика НАМИ-012, ушло далеко вперёд. Создание в XXI столетии малогабаритного транспортного парового котла прямоточной конструкции, экономичного и с высокой степенью автоматизации работы – это объективная реальность. Кстати, такая задача была под силу ещё в докомпьютерную эпоху 1930-х гг. известным братьям Добл. Особенно, если разработку сегодня вести с использованием компьютерных систем автоматизированного проектирования (САПР) для трёхмерного моделирования, расчётов и оптимизации.

В-третьих, ДВС нашего времени более компактны, чем ряд автомобильных паровых моторов прошлого, и вполне возможна конверсия их в современные паровые моторы. У них будут все достоинства паровых поршневых машин: плавность хода, практическая бесшумность при работе, большой крутящий момент на валу, отсутствие коробки передач, сложной трансмиссии, стартера, глушителя. Отпадает потребность и в смазочном масле: вполне сгодится вода!

В-четвёртых, опасность размораживания паросиловой установки в зимний период возможно свести на нет за счёт герметичной системы парообразования и применения незамерзающих жидкостей, способных эксплуатироваться длительное время без утечек.

В-пятых, многим специалистам может показаться, что запуск парового грузовика или автобуса будет более продолжительным, чем у обычного транспорта с ДВС. Однако уже к началу 1970-х были отработаны конструкции паровых моторов, способных переходить от холодного состояния до момента трогания с места транспортного средства всего за 30–35 с.

Стимпанк как веяние эпохи паровых машин

Говоря о паровых машинах, хочется упомянуть о популярном направлении – стимпанке. Термин состоит из двух английских слов – «пар» и «протест». Стимпанк – это вид научной фантастики, которая повествует о второй половине XIX века в викторианской Англии. Данный период в истории часто упоминается как Эпоха пара.

Все произведения имеют одну отличительную особенность – они повествуют о жизни второй половины XIX века, стиль повествования при этом напоминает роман Герберта Уэллса «Машина времени». В сюжетах описываются городские пейзажи, общественные строения, техника. Особое место уделяется дирижаблям, старинным машинам, причудливым изобретениям. Все металлические детали крепились при помощи клепок, поскольку сварку еще не применяли.

Термин «стимпанк» возник в 1987 году. Его популярность связана с появлением романа «Разностная машина». Написан он был в 1990 году Уильямом Гибсоном и Брюсом Стерлингом.

В начале XXI века в этом направлении было выпущено несколько известных кинофильмов:

  • «Машина времени»;
  • «Лига выдающихся джентльменов»;
  • «Ван Хельсинг».

К предтечам стимпанка можно отнести произведения Жюля Верна и Григория Адамова. Интерес к этому направлению время от времени проявляется во всех сферах жизни – от кинематографа до повседневной одежды.

Основные недостатки железнодорожного транспорта

Среди основных недостатков железнодорожных перевозок позволительно отнести следующие:

Невысокая скорость перевозок на небольшие расстояния;

Ограниченное количество перевозчиков понижает конкурентную борьбу, образуя, соответственно, монополизацию данной сферы рынка — поднятие тарифов, понижение обслуживающего уровня;

Опасности потерь, хищений груза, его повреждения, которые часто обусловлены характеристиками технологического процесса, например, сцепка вагонов;

Изношенность всех подвижных составов. Предпосылкой данного факта считается несвоевременное проведение капитального ремонта вагонов, весомой составляющей которого является колёсная пара электровоза;

Невысокая доступность транспортной составляющей грузоотправителей, грузополучателей железной магистрали, ведь часто у них нет собственного железнодорожного подъездного пути, требующего использовать автомобильный транспорт начального и завершающего этапах, связанных с доставкой товаров.

Как работает локомотив

  1. Топка
  2. Дверь Топки
  3. Колосники / Колосниковая Решетка
  4. Поддувало – место для поддува воздуха
  5. Уголь
  6. Вода
  7. Жаровые трубы
  8. Регулятор
  9. Коллектор для другого парового оборудования (т. е. свисток, перерывы, воздуходувка и т. д)
  10. Паровой купол
  11. Главная Паровая Труба
  12. Выхлопная труба
  13. Взрывная Труба
  14. Цилиндр
  15. Поршень
  16. Задвижка
  17. Дымоход
  18. Шатун
  19. Рукоятка
  20. Ведущее колесо
  21. Паропровод для тормозов поезда
  22. Боковые резервуары для воды
  23. Песочница, для тяги по мокрым рельсам
  24. Дымосборник
  25. Предохранительный клапан

Паровой двигатель использует угольный огонь (хотя есть и некоторые исключения) в качестве источника энергии для кипячения воды и получения пара.

Горячие газы от горящего угля в топке проходят через котел в “огненных трубах” (144 штуки в случае Локомотива “Барклай”), прежде чем покинуть двигатель через дымовую трубу и дымоход.

По мере того как вода в котле закипает, горячий “мокрый” пар поднимается вверх и собирается из парового купола на верхней части котла через регулирующий клапан, который машинист использует для управления скоростью движения локомотивов.

Из регулятора пар подается по трубопроводу в цилиндры и поочередно поступает через клапаны-золотники (расположенные сбоку корпуса цилиндра), толкая поршень в цилиндре вперед и назад.

Поршень соединен с ведущими колесами через “шатун” и “кривошип” (или “клапанный механизм”, как его обычно называют), и движение поршня туда-сюда вращает ведущие колеса. Каждый раз, когда поршень цилиндра движется вперед и назад, ведущее колесо совершает полный оборот.

Рычаг “кривошипа” на каждой стороне локомотива смещен на 90 градусов, чтобы предотвратить его заклинивание, если паровоз остановится с ними в горизонтальном положении.

После выхода из цилиндра отработанный пар выходит из двигателя через дутьевую трубу и поднимается в дымоход в коптильне. Действие пара в дутьевой трубе создает более низкое давление в дымовой трубе, а также помогает вытягивать горячие газы из огня через трубы котла и в свою очередь производить больше пара.

Возможности в использовании энергии пара были известны в начале нашей эры. Это подтверждает прибор под названием Героновский эолипил, созданный древнегреческим механиком Героном Александрийским. Древнее изобретение можно отнести к паровой турбине, шар которой вращался благодаря силе струй водяного пара.

Приспособить пар для работы двигателей стало возможным в XVII веке. Пользовались подобным изобретением недолго, однако оно внесло существенный вклад в развитие человечества. К тому же история изобретения паровых машин очень увлекательна.

Как работает паровой двигатель

Есть угольный костер, который нагревает воду до тех пор, пока она не закипит и не превратится в пар.

Пар проходит по трубе в цилиндр через открытый входной клапан, где он толкает поршень и приводит в движение колесо.

Затем входной клапан закрывается, и открывается выходной клапан.

Импульс колеса заставляет поршень вернуться в цилиндр, где он выталкивает охлажденный нежелательный пар через выход и дальше вверх по дымовой трубе (дымоходу).

Детали парового двигателя

Паровые двигатели, такие как у этого Локомотива, являются примерами двигателей внешнего сгорания.

Огонь, который и создаёт теплоту, пламя и является источником энергии (1), находится снаружи (вне) цилиндра, где тепловая энергия превращается в механическую энергию (3). Между ними есть котел (2), который превращает тепловую энергию в пар. Пар действует как теплоноситель, толкая поршень (4), который перемещает колеса с помощью кривошипа (5) и приводит в движение поезд (6). Пар и тепловая энергия постоянно выбрасываются из дымовой трубы (7), что делает этот способ особенно неэффективным и неудобным для питания движущейся машины.

Есть много проблем с паровыми двигателями, но вот четыре из них – наиболее очевидных.

Во-первых, котел, который производит пар, работает под высоким давлением, и существует риск, что он может взорваться (взрывы котлов были серьезной проблемой с очень ранними паровыми двигателями).

Взрыв парового котла паровоза

Во-вторых, котел обычно находится на некотором расстоянии от цилиндра, поэтому энергия теряется по пути. Температура внутри кабины машиниста была как в бане – доходила до 100 градусов. Всё это тепло расходовалось, по сути, впустую.

В-третьих, пар, выходящий из дымовой трубы, все еще достаточно горяч, поэтому он содержит потраченную энергию, которая никак не конвертировалась в механическую.

В-четвертых, поскольку пар выбрасывается из цилиндра каждый раз, когда поршень толкается вперед, двигатель должен потреблять огромное количество воды, а также топлива.

Конструкции паровых машин

Первыми паровыми машинами, которые получили широкое распространение, стали горизонтальные машины ( англ. HSE ). Цилиндр или цилиндры в них располагались горизонтально, роль маховика могли выполнять гребные колеса.

Сложный механизм передачи движения у первых паровых машин неоднократно усовершенствовался. У рычажной паровой машины ( англ. grasshopper-engine ) шатун через рычаг опирался на маховик, из за чего во время работы машина напоминала движение лап кузнечика. В США получили распространение траверсные паровые машины ( англ. Crosshead Steam Engine ). Цилиндр этих машин располагался над валом, поэтому они имели высокий центр тяжести и быстро вышли из применения. Схожую конструкцию и принцип действия имели балансирные паровые машины, у которых передача движения от поршня производится при помощи балансира.

Другой способ усовершенствования конструкции был использован в паровых машинах с горизонтально-возвратным шатуном. У таких машин шатун толкал коленчатый вал через траверсу. Для повышения эффективности использования энергии пара были разработаны машины двустороннего рабочего процесса с крейцкопфным кривошипно-шатунным механизмом. Другим вариантом повышения мощности являлась конструкция тронковой паровой машины, у которой поршень соединялся шатуном непосредственно с коленчатым валом. Помимо машин с кривошипно-шатунным механизмом, в судостроении также использовались паровые машины с качающимся цилиндром, у которых шток поршня крепился непосредственно к кривошипному механизму, а цилиндр мог раскачиваться во время работы, частично выполняя функцию кривошипа.

С ростом водоизмещения необходимость в использовании горизонтальных машин отпала, так как размеры корпуса позволяли устанавливать вертикальные паровые машины, имевшие большую высоту. Вертикальные машины были проще и эффективнее горизонтальных, благодаря чему они получили наибольшее распространение начиная со второй половины XIX века.

Кроме совершенствования механической части, производились изменения и в принципиальном устройстве паровых машин. В 1824 году Джеймс Аллер ( англ. James Allaire ) построил паровой двигатель, в котором пар сначала поступает в цилиндр высокого, а затем – низкого давления. Таким образом удалось добиться увеличенной эффективности работы пара, машины с последовательным расширением получили название “компаунд”. Дальнейшим развитием машин “компаунд” стали машины тройного расширения, которые имели цилиндры высокого, среднего и низкого давлений.

Устройство паровой машины одиночного действия: 1 – поршень; 2 – шток; 3 – ползун; 4 – шатун; 5 – кривошип; 6 – главный вал; 7 – маховик; 8 – центробежный регулятор; 9 – золотник.

ПАРОВА́Я МАШИ́НА, те­п­ло­вой дви­га­тель, в ко­то­ром по­тен­ци­аль­ная энер­гия па­ра, по­сту­паю­ще­го из па­ро­во­го кот­ла, пре­об­ра­зу­ет­ся в ме­ха­нич. ра­бо­ту воз­врат­но-по­сту­пат. дви­же­ния поршня. Ра­бо­чий про­цесс П. м. обу­слов­лен пе­рио­дич. из­ме­не­ния­ми дав­ле­ния па­ра в ци­лин­д­ре (пар, по­сту­паю­щий в ци­линдр П. м., рас­ши­ря­ет­ся и пе­ре­ме­ща­ет пор­шень). Воз­врат­но-по­сту­пат. дви­же­ние порш­ня пре­об­ра­зу­ет­ся с по­мо­щью кри­во­шип­но­го ме­ха­низ­ма во вра­щат. дви­же­ние ва­ла (рис.). В П. м. двой­но­го дей­ст­вия (по­вы­ша­ет ско­рость ра­бо­ты, улуч­ша­ет плав­ность хо­да) пар, с по­мо­щью си­сте­мы па­ро­рас­пре­де­ле­ния , по­оче­рёд­но по­да­ёт­ся по обе сто­ро­ны ци­ли­нд­ра, от­ра­бо­тан­ный пар с дру­гой сто­ро­ны вы­хо­дит в ат­мо­сфе­ру или в кон­ден­сат. Для сни­же­ния те­п­ло­вых по­терь ци­линдр П. м. ок­ру­жа­ет­ся па­ро­вой ру­баш­кой (ка­ме­ра для под­дер­жа­ния при­мер­но по­сто­ян­ной темп-ры сте­нок ци­лин­д­ра).
