Какие нужны материалы и инструменты?
Для выполнения работ необходимы инструменты:
- Ключ разводной — монтировать трубную арматуру.
- Дрель — сверлить отверстия для фиксации трубы.
- Отвертка — закручивать болты крепления труб.
- Уровень — проверять наклон коммуникаций.
Набор материалов зависит от выбранного способа подключения:
- При подключении посудомоечной машинки напрямую необходим переходник 40/50 мм. Диаметр зависит от размера трубы. Также потребуются хомуты (2 шт.) и обратный клапан.
- Для второго варианта — при соединении через штуцер, никаких комплектующих не понадобится. Если, разумеется, уже стоит сифон с боковым штуцером.
- Для третьей схемы понадобится тройник (диаметр 40/50 см), хомуты (4 шт.), переходники нужного диаметра (4 шт.), обратный клапан.
Если вы решили подсоединить посудомойку к канализации самостоятельно, вам также могут понадобиться такие расходные материалы (с учетом способа присоединения к сливу):
- Сифон для стоков. Он сделан из пластика. Может иметь один или два боковых штуцера диаметром три четверти дюйма. Второй штуцер может быть использован для подключения СМА. Пока ничего не подключено, на второй штуцер можно поставить заглушку.
- Металлопластиковый тройник на 3/4 дюйма. Он необходим для врезки в трубу канализации.
- Обратный клапан — вещь не обязательная, но крайне полезная. Он необходим для предотвращения перелива сифона в случае засорения канализационной системы. Если его не будет, то в случае засора стоки хлынут в посудомойку.
- Канализационная труба. Ее диаметр должен быть аналогичен диаметру установленной трубы или несколько меньшим — но таким, чтобы обеспечивать требуемую производительность по сливу грязных стоков.
- Хомуты. Дюбеля или саморезы.
Соединение посудомоечной машины с водопроводом
По аналогии с подключением стиральных машин, к водопроводу будем подключаться с помощью крана-тройника.
Заливные шланги посудомоечных машин собственно такие же, как у стиральных. Тот же самый диаметр пластиковых гаек на концах шланга диаметром 3/4 дюйма. Разве, что у посудомоечных машин в большем количестве моделей используются шланги с различными типами клапанов для защиты от протечки.
Шлангами без подобного клапана обычно укомплектованы бюджетные модификации. Диаметр соединения при этом остаётся прежним. Другое дело, что наличие клапана от протечки увеличивает размер шланга на его конце. Поэтому при установке крана это необходимо учитывать.
Что нам понадобится для монтажа. Да ничего не обычного.
- Сам тройник. Диаметр выходного крана тройников может быть и 0,5 дюйма. Нам нужен на 3/4. Соответственно в процессе подготовки к подключению посудомоечной машины нужно запастись именно таким. Если в вашем доме уже заранее был установлен полудюймовый кран – просто придётся воспользоваться переходником. Найти его можно в магазинах, которые специализируются на сантехнике или на рынке.
- Уплотнительные материалы для резьбовых соединений. Какие – решайте сами. Их разновидностей и марок сейчас множество. Сантехническая нить или фум-лента вполне подойдёт.
- Гаечный ключ (накидной) соответствующего размера или разводной. Можно, в принципе, обойтись обычными плоскогубцами. Кому что удобней.
Подготовка
Это самый ответственный этап, от правильной подготовки зависит эффективность пробного запуска и дальнейшая служба посудомойки.
Вне зависимости от того, встроенная ли техника или отдельно стоящая, монтаж коммуникаций и предварительный пробный запуск осуществляются до окончательной установки. Это необходимо для упрощения устранения возможных неполадок и течей в результате неправильного подключения.
Перед тем как запустить посудомоечную машину в первый раз, важно сделать следующее:
отрегулируйте положение машинки по уровню, подкрутив ножки. ПММ должна стоять строго вертикально относительно пола;
уберите все рекламные стикеры, элементы упаковочного материала с корпуса и внутренних частей. Внимательно осмотрите отсеки для химии и внутреннее пространство машины на наличие мелких деталей, в т.ч. упаковочных шариков пенопласта;
сухой ветошью протрите поверхности для устранения крупных частичек мусора и пыли;
внимательно проверьте, извлечены ли транспортировочные болты;
загрузите бытовую химию. В большинстве моделей отсеки для капсул, геля и соли находятся на внутренней стороне дверцы. Для соли контейнер может располагаться внутри отделения для посуды. Для диагностики работы посудомойки соль необходимо засыпать в отделение согласно рекомендации производителя на упаковке средства. Обычно используется соотношение ½: 500 г натрия на 1 литр воды
Обратите внимание на функцию ПММ: некоторые модели не имеют функции автоматического распознавания и дозировки средства. В этом случае нужное количество отмеряется вручную, иначе машинка использует весь запас в отсеке;
проверьте плавность хода опрыскивателей;
открутите запорный аварийный кран;
снимите фильтр слива и промойте его вручную с помощью губки, установите на место;
проверьте правильность подключения шлангов для подачи и вывода воды, убедитесь, что агрегат включён в сеть.
Подключаем ПММ «Бош»
Для начала необходимо изучить инструкцию производителя выбранной модели. Подготовить весь требуемый инвентарь и запастись терпением. Первое, что следует сделать — проверить корпус посудомоечной машины «Бош» на наличие повреждений, царапин и трещин, а также комплектацию.
Инвентарь
Список:
- Отвёртки — крестовая и плоская.
- Гидроизоляционная лента.
- Разводной ключ нужного размера.
- Тройник из пластика или бронзы с подходящей резьбой.
- Кран. Поможет избежать проблем в случае протечек.
- Заливной и сливной шланг, если длина в комплекте не подходит.
- Влагостойкая розетка для безопасного подключения при близком расположении прибора к сети электропитания.
- Фильтр. Спасёт посудомоечную машину от засоров и накипи. Его наличие обязательно.
Часть моделей ПММ предназначены для подключения холодной и горячей воды. В таком случае необходимо 2 тройника. Однако рекомендуется подсоединять машину только к холодной воде, поскольку в ней имеется ТЭН. С помощью запорного крана на тройнике можно легко перекрыть воду в случае необходимости.
Мнение эксперта
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Задать вопрос
Монтажные работы по установке посудомоечной машины Bosch проще делать, если не задвигать её в нишу полностью. При их выполнение прибор следует установить как можно ближе к проёму, не задвигая во внутрь.
Подключение к канализационному сливу
Длина сливного шланга в комплектации посудомоечных машин «Бош», «Сименс» — 1, 5 м. Если требуется большая, то приобретать лучше оригинальные шланги того же бренда.
Это даст возможность выполнить качественный монтаж и избежать впоследствии проблем. Предпочтение лучше отдать гофрированному шлангу.
При монтаже дренажного шланга необходимо придерживаться правил, которые уберегут от проблем в будущем.
Наличие сифона позволит избежать неприятного запаха, который появляется в процессе эксплуатации.
Петлю следует делать на высоте не менее 45 см. В ином случае могут возникать проблемы со сливом.
Все швы должны быть герметичными. При этом следует воздержаться от использования герметика. Его присутствие приведёт сложностям в случае необходимости замены комплектующих.
Порядок подключения к канализации:
- Соединение и фиксация сливного шланга с патрубком на посудомоечной машине.
- Подключение шланга к гидрозатвору.
- Обеспечение герметичности входа слива с использованием переходника.
Посудомойка «Бош» отдельно стоящая
К водоснабжению
При самостоятельном монтаже системы необходимо уточнить, куда именно подключать прибор, к холодной воде или к горячей. Если машина оснащена ТЭНом, то подсоединять её нужно только к источнику холодной воды. Такой вариант является менее экономичным.
В случае расположения посудомоечной машины Bosch вблизи мойки, тройник легко присоединяется к каналу, которым укомплектован смеситель.
Не нужно экономить, когда речь идёт о надёжности и безопасном использовании. Следует убедиться в том, что кран работает корректно.
При монтаже тройника важно обязательно учитывать возможность свободного доступа к нему в случае необходимости. Для машин с функцией «Аквастоп» нужно предусмотреть доступность электромагнитного клапана
Если рядом с ПММ расположены другие приборы, необходимо воспользоваться коллектором с несколькими выходами. Его нужно врезать к трубе холодного водоснабжения и подсоединить все приборы гибкими шлангами.
Мнение эксперта
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Задать вопрос
Не рекомендуется удлинять шланги.
К электричеству
Для выполнения подключения прибора к электросети желательно воспользоваться услугами специалиста. Основное правило — соблюдение мер безопасности. Если нет уверенности в том, что все получиться, не стоит рисковать. В любом случае, необходимо внимательно ознакомиться с инструкцией, прежде чем приступать к работе.
Бытовые приборы, в том числе и посудомоечные машины Bosch чувствительны к перепадам напряжения в электросети. По этой причине есть ряд требований к розеткам, которых следует придерживаться.
- Розетка должна располагаться более, чем на 50 выше пола.
- Должна быть правильно заземлена и защищена от влаги.
- Желательно наличие предохранительного устройства — дифавтомата.
По окончании монтажных действий, следует проверить работу прибора посредством пробного запуска
Необходимо обратить внимание на шумность во время выполнения программы, отсутствие протечек и функционирование в различных режимах
Особенности расположения и установка ПММ «Бош»
Первым делом нужно выбрать место для будущей техники. Если вы предусмотрели покупку посудомойки на этапе ремонта, проблем со встраиванием даже в кухню «Икеа» не возникнет. На плане заранее отмечается вывод коммуникаций, рассчитываются размеры ниши для встраивания.
Модели ПММ «Бош» пользуются спросом, у них большой ассортимент и широкий ценовой диапазон. Вы сможете подобрать компактную модель, габаритами 45х55х50 см. Разместить ее можно в кухонном шкафу или на столешнице. Подключение выполняется стандартным способом.
Встраиваемый вариант лучше предусмотреть заранее. Высота техники от 81,5 см, ширина корпуса 45-60 см. Учитывайте, что ниша должна на 2-5 см быть шире, чем размеры посудомойки.

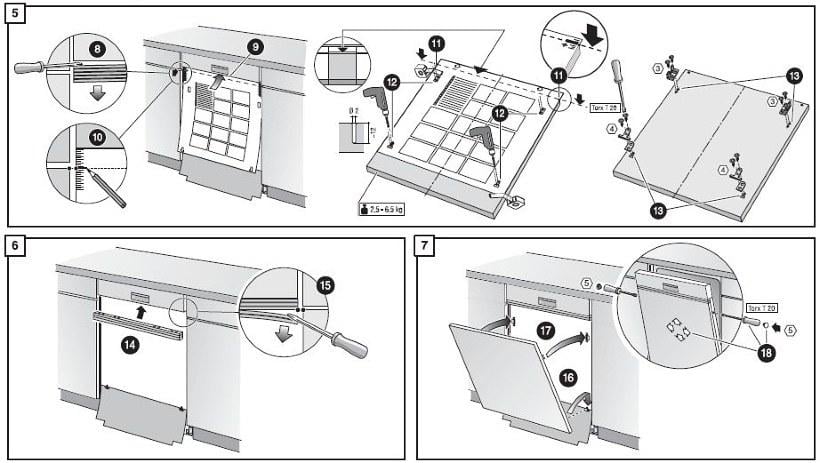

Чтобы дверца идеально прикрывала фасад ПММ, с внутренней стороны наложите шаблон и просверлите отверстия.
Решились на покупку посудомоечной машины совсем недавно? Важно правильно выбрать место для установки. Будет удобно поместить технику возле мойки
Тогда вам не придется искать удлинители для подключения к водопроводу.
Установить встроенную посудомойку под столешницу несложно, если правильно демонтировать шкаф. Для этого уберите полочки, снимите нижнюю и заднюю части либо проделайте отверстия в боковых стенках под выводы шлангов.
Почему удобно размещать ПММ возле раковины:
- Не нужно тратиться на покупку отдельных шлангов.
- Не придется удлинять шланги, а значит, отработанная вода будет уходить быстрее.
- Грязные тарелки можно быстро переложить из раковины в бункер.
Перейдем к подключению. Подробная схема должна быть указана в инструкции.
Как подключить посудомоечную машину своими руками
Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:
- Встроить посудомоечную машину в нишу и надежно закрепить ее там.
- Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
- Подсоединить ПММ к водопроводу.
- Выполнить подключение агрегата к канализации.
Подключение посудомоечной техники к водопроводу и канализации – непростая задача
Подвод электросети
Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.
Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети
Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.
Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).
Схема правильного подвода электроэнергии к посудомоечной машине
Подключение посудомоечной машины к водопроводу
Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.
Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке
На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.
Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.
Обжимная муфта с отводом и запорным краном
Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.
Тройник в разрезе металлопластиковой трубы
Подготовка слива в канализацию
В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.
В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

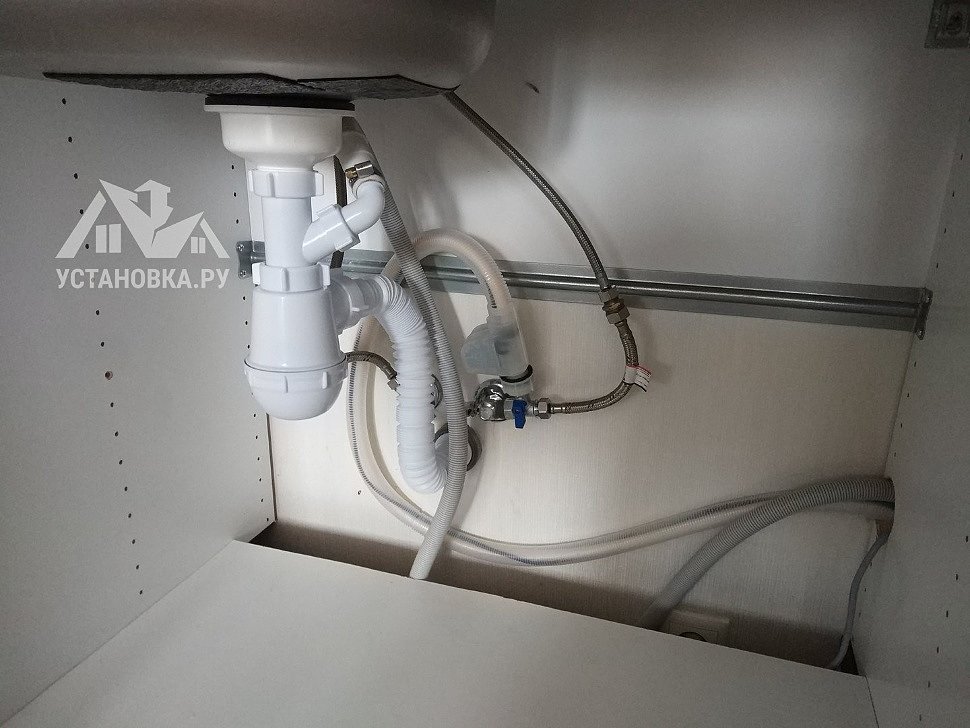

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина
Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.
Еще один вариант – на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.
Тройник, который выводит в канализацию слив из раковины и посудомоечной машины
Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки
Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне
Сливной шланг, заключенный в пластиковый перегиб
Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.
Необходимый инструмент и материал
Перед тем, как перейти к установке посудомоечной машины, необходимо позаботиться о наличие различного расходного материала, а также соответствующего инструмента.
Если посудомоечная машина стандартная, то из инструмента, скорее всего, потребуются, только лишь отвертки, плоскогубцы, а также набор гаечных ключей.
Кроме этого, под рукой следует иметь в достаточном количестве изоленту и ленту фум
Особое внимание следует уделить подготовке всевозможной расходной водозапорной арматуры
Обязательно потребуется специальный сточный сифон со встроенными штуцерами.
В некоторых квартирах, где уже стоит стиральная машинка, сифон со штуцером может быть установлен, и в этом случае необходима только лишь возможность подключения к нему дополнительного устройства.
Нельзя под посудомоечную машинку ставить тройники, изготовленные из силумина, так как он может в любой момент просто лопнуть, а это грозит серьезными неприятностями.
Кроме этого, следует подумать и о приобретении фильтра, предназначенного для грубой очистки.
Если его не поставить, то, во-первых, производитель не даст гарантии, а во-вторых, устройство в любой момент может выйти из строя.
Чтобы выполнить подключение агрегата, также потребуется шаровый запорный кран, который будет изготовлен не из силумина.
В некоторых отдельных случаях может потребоваться дополнительная металлопластиковая хенка.
Правила сочетания посудомоечной машины с бытовой техникой на кухне
Рассмотрим подробнее, какое место можно считать наиболее подходящим для посудомоечной машины.
Можно ли ставить посудомойку рядом с плитой, варочной поверхностью или духовым шкафом
Рекомендации по установке плиты, духовки, варочной поверхности и посудомойки:
- Необходимо обеспечить соблюдение технологического зазора в 40 см между боковыми стенками посудомоечной машинки и плиты или духовки.
- Недопустимо размещение варочной поверхности непосредственно над посудомойкой.
Нарушение правил приведёт к тому, что, под воздействием высоких температур, высохнет и перестанет обеспечивать герметичность уплотнительная машинка прибора.
Какие бывают варочные панели?
Индукционная и электрическая панели почти не греются. Газовая панель — самый неудобный вариант:
- установка ПММ требует участия специалиста;
- панель сильно нагревается;
- нужно подключать газовые шланги.
Проблемы установки под плитой
- Конденсат. Варочная панель над посудомоечной машиной — особенно газовая, нагревается в процессе работы. Выделяемое тепло, передаваясь посудомойке, будет нагревать ее. А посудомоечным машинам (ПММ) это противопоказано. Плита дает тепло, посудомойка — влагу, в итоге образуется конденсат, который нежелателен для плиты, особенно электрической.
- Коммуникации. Могут возникнуть сложности при расположении коммуникаций двух устройств — возможно, что они помешают друг другу.
Принципы размещения
Чтобы посудомойка работала исправно, при установке учтите такие нюансы:
- Между поверхностями устройств — плиты и посудомойки — должно быть оптимальное расстояние. Необходимо оставить место для размещения слоев влаго- и теплоизоляции.
- Место установки должно находиться возле раковины. Тогда будет удобно убирать остатки еды и ополаскивать посуду, если необходимо.
- ПММ помещают между шкафами — так оборудование надежнее закрепляется, а панель — врезается в столешницу.
- Посудомоечные машины рекомендуется располагать вблизи посудных ящиков, чтобы не бегать с вымытыми тарелками по кухне.
Установка под электрическую или индукционную плиту
Для этой цели больше других подойдет полностью встраиваемая модель. Такие ПММ более компактны, в их комплектацию входит все, что нужно для монтажа, а также термоизоляционный материал. Лучший вариант — индукционные плиты, они почти не греются и посудомойке нагрев не грозит. Выполняя установку устройств, учтите советы:
- Между поверхностями устройств должно быть не менее 2,5–3 см.
- К внутренней стороне плитки положите лист фольги — это будет влагоизоляция.
- Рекомендуемая высота ПММ — до 82 см. У столешниц высота обычно 89–90 см. Учитывайте свой рост и высоту кастрюль, в которые вы захотите заглянуть.
- Оставляйте возле задней поверхности устройства свободное пространство — там будут подводиться шланги, другие коммуникации.
- Выполните регулировку ножек ПММ — под дном должна быть циркуляция воздуха. Зазор от пола до дна — от 1 см. Это пространство предотвратит перегрев аппарата.
- Не спешите ставить аппарат, сначала сделайте чертеж, расчеты и замеры.
Ставим ПММ под газовую плиту
Этот вариант сопряжен со сложностями:
Чтобы избежать сильного нагрева посудомойки, нужно точно рассчитать расстояние между устройствами и их размеры.
Необходимо обеспечить свободное подведение шлангов к устройству — заломы и перегибы не допускаются.
Из-за большой толщины панели могут возникнуть трудности со встраиванием машинки.
Важно обеспечить усиленную теплоизоляцию. Например, с помощью фольгированного пенофола. Этот материал, обладая низкой теплопроводностью, будет отражать тепловое излучение
Одновременно пенофол обладает водоотталкивающими и паронепроницаемыми свойствами.
Этот материал, обладая низкой теплопроводностью, будет отражать тепловое излучение. Одновременно пенофол обладает водоотталкивающими и паронепроницаемыми свойствами.
