Виды навесов для каркасных бассейнов, как выбрать и можно ли сделать своими руками

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети картинок и проектов достаточно много, бывают одно- и двухскатные, арочные, каскадные, реже встречаются конусные, купольные, волнообразные.

Типовые варианты поликарбонатных навесов

Изготовление основы не представляет сложностей, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Таблица размеров, рекомендуемых специалистами для обрешетки

Классификация ферм:

  • По характерным очертаниям контура – полигональные, треугольные, ломанные параллельные пояса.
  • По типу решетки – ромбическая, треугольная, полураскосная, раскосная.
  • По способу опирания – консольная, балочная, арочная, балочно-консольная.

Каскадный опорно-консольный навес из поликарбоната

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона крыши 22-30о. Стропила изготавливаются из дерева либо это ферма – горизонтальная, выгнутая или треугольная рама с поддерживающими раскосами, стойками под углом внутри основной конструкции.

Схема для односкатной постройки

Для создания проекта необходимо:

Схема навеса с видом кровли, от этого зависит тип нижнего и верхнего поясов.
Чертежи навесов из поликарбоната должны включать в себя габариты строения, так как нагрузка изменяется прямопропорционально размерам

Важно определиться с верхней, а также нижней точкой ската, чем меньше уклон, тем больше снега скопится на крыше.
Учесть размер панелей, от этого зависит расстояние между стропилами, чтобы край не попал на пустоту.
Ветровую и снеговую нагрузку в регионе можно узнать по специальным таблицам.. Двухскатный навес из поликарбоната – проект с коваными элементами

Двухскатный навес из поликарбоната – проект с коваными элементами

Фермы рассчитывают согласно регламенту СНиП в разделе 2.01.07-85, это сложно для самостоятельных вычислений, требуется инженерное образование, также специальное программное обеспечение. Чтобы избежать ошибок рекомендуется использовать онлайн калькулятор либо взять готовый проект. Нагрузки и воздействия указаны в нормативах СНиП в части 2.01.07-85, правила для изготовления металлических конструкций — П-23-81 СНиП.

Арочные навесы из поликарбоната, на фото эскизы для небольших строений

Чтобы не путаться в сложных вычислениях, воспользуйтесь рекомендациями:

  • При наклоне 22-30о в строении шириной 6-12 м, высота и длина треугольной фермы должна иметь пропорцию 1:5;
  • Если скат в 15-22о, размеры в пропорции 1:5, но раскосы должны быть низкосходящими, делается обязательно четное количество поясов, оптимально – 8.
  • Меньший уклон целесообразен для больших промышленных зданий, здесь необходимы инженерные вычисления, длина и высота прогона должна быть в пропорции 1:7, 1:9.

Простые схемы, как сделать стропила для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

За основу возьмем навес, размер 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные габариты поликарбоната по ширине и длине:

  • литого 2,050*2, 3, 6,12 м;
  • сотового 2,100*3,6,12 м.

Для частных построек подойдет толщина листа 6-12 мм.

Таблица рабочих характеристик поликарбоната

Фермы необходимо расположить под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.

Для стоек возьмем трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса.  Для крыши:

  • основные элементы – профильная труба 30*30 мм, длина нижних – 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае — 3,9 м;
  • распорки наклонные – профильная труба 20*20 мм, расположение – под углом в 25о.

Перпендикулярные перемычки будем устанавливать через каждые 0,5 м друг от друга.

Стандартная схема небольшой фермы

Делаем навес для бассейна своими руками

Первое что надо сделать — заранее подумать над видом, формой, высотой и дизайном будущей постройки. Если бассейн небольшого размера, можно соорудить стационарную конструкцию, а если площадь позволяет, стройте павильон.

Для того, чтобы самостоятельно сделать стационарный навес для бассейна, достаточно смонтировать каркас из металлических труб или деревянного бруса и накрыть крышу. При желании можно закрыть и бока.

Самый простой вариант — деревянный каркас, накрытый полиэтиленовой пленкой или тентом. Конечно такой вариант не самый практичный. Такая конструкция не может похвастаться долговечностью и эстетичным видом, а при сильном ветре он добавит хлопот.

Навес на металлическом каркасе покрытый поликарбонатом и выглядит симпатичней, и внутри будет намного комфортней. Хотя такое сооружение строить дольше и обойдется дороже, но в результате получится полноценный павильон со всеми вытекающими плюсами.

Основание для каркаса

Сам поликарбонат легкий материал, но каркас из металла получится довольно тяжелым. Поэтому для него желательно сделать хороший фундамент.

В качестве основания подойдет мелкозаглубленная лента, глубиной до 0,5 м. и шириной 0,2 м. Цокольную часть фундамента можно отделать керамической плиткой.

Более дешевый и быстрый вариант — просто вкопать столбы в землю. Столбы нужно вкапывать на глубину не менее 0,6 м.

Монтаж каркаса

Каркас делается из профильной трубы, которую заранее надо обработать грунтовкой. Крыша может быть плоской или более сложной — арочной. Для арочной крыши придется гнуть трубы, а для этого придется или искать трубогиб, или обращаться к специалистам.

Первыми устанавливаются опорные столбы с шагом не более 1 м. В зависимости от выбранного способа их закапывают в грунт или крепят к основанию анкерными болтами.

Поверх опорных столбов приваривается обвязка, а к ней, при помощи сварки или болтов, крепятся поперечные (прямые или арочные) профиля. После чего устанавливаются ребра жесткости.

Обшивка поликарбонатом

Последний этап — обшивка готового каркаса поликарбонатом. Эта работа проходит в три этапа:

  1. Подготовка листов поликарбоната — отмечаются места где он будет крепится к каркасу. В отмеченных местах просверливают отверстия для саморезов. Отверстия должны немного превышать размер самих саморезов. Так как поликарбонат имеет свойство расширяться при нагревании, то если сделать отверстия соответствующие размеру саморезов, лист может лопнуть.
  2. Затем, листы стык в стык крепят к каркасу. Чтобы закрыть отверстия, под саморезы подкладывают шайбы из оцинковки.
  3. Все стыки и места креплений обрабатывают силиконовым герметиком.

На этом строительство навеса для бассейна окончено, остается только провести уборку и расставить шезлонги.

Видео: Навес над БАССЕЙНОМ из поликарбоната. На самом деле не сложно!

Аргументы в пользу строительства навеса из поликарбоната

В строительстве поликарбонат применяется довольно широко. Его распространенность легко объяснить – материал имеет демократичную стоимость, легкий вес и высокие гигиенические свойства. Поэтому используя его в качестве основного сырья для сооружения навеса над плавательным пулом, застройщик может рассчитывать на следующие преимущества:

— минимальная трудоемкость строительных работ

— простота ухода и обслуживания конструкции (периодическая обработка каркаса антикоррозийными составами и поддержка чистоты поликарбонатных листов)

— низкие капитальные затраты на реализацию проекта

— высокая устойчивость конструкции к агрессивному действию среды и механических нагрузок.

Павильон

Имеют значения и следующие особенности навеса. Он отлично пропускает и рассеивает солнечный свет, делая купание в пуле особо приятным, защищает толщу воду в нем от загрязнений с улицы, препятствует быстрому испарению влаги из чаши, позволяет наслаждаться плаванием в любую погоду.

Этапы строительных работ по сооружению навесов для бассейна

Не нуждается в укрытии лишь бассейн в подвале или на цокольном этаже частного дома. Остальные пулы каркасного, надувного, монолитного или акрилового типа должны быть защищены. Поэтому владельцам нужно выделить время для того, чтобы построить навес для бассейна из поликарбоната в своем дворе.

Алгоритм действий сложностью не отличается. Он предполагает проведение следующих шагов: 1. Подготовительный этап

На данном этапе задача собственника недвижимости – спроектировать чертеж навеса и осуществить закупку материалов и инструментов, необходимых для его строительства своими руками. В проекте должны четко указываться следующие подробности:

— планировка навеса

— его размеры

— форма

— особенности фундамента

Забетонированная стойка каркаса

После согласования конфигурации просчитывается нужное количество материала и осуществляется их приобретение. В частности, в корзину покупателя в строительном супермаркете должны быть добавлены следующие товары:

— листовой поликарбонат в нужном количестве

— крепежные элементы (болты, саморезы, скобы)

— бетон и наполнители для приготовления смеси для заливки фундамента

— песок

— гравий

— металл для каркаса

Базовый набор инструментов тоже должен быть под рукой. Это лопата, перфоратор, шуруповерт, уровень, рулетка, ножовка, болгарка, аппарат для сварки, бетономешалка, строительный миксер. 2. Строительство фундамента

Когда подготовка завершена, приступают к расчистке территории и строительстве фундамента. Он должен быть прочным и устойчивым, поскольку навесы над бассейном имеют большой вес и будут создавать солидную нагрузку. Глубина залитого фундаментного основания должна быть не менее 50 сантиметров. После его заливки следует позаботиться о защите конструкции от влаги и облицевать фундамент керамической плиткой.

3. Сооружение каркаса

Металлический каркас – это несущая конструкция, сооружение которой требует навыков и ответственности. Оно подразумевает следующие действия со стороны застройщика:

— перебрасывание металлических профилей через бассейн, формирование арок

— их крепление к фундаменту

— соединение элементов несущей конструкции между собой болтами (возможно соединение сварным методом)

— обработка готового каркаса антикоррозийной пропиткой для защиты от действия влаги

Изготовление каркаса

4. Обшивка каркаса

Последний этап работ, после которого навесы для бассейнов будут готовы к использованию, состоит в обшивке построенного каркаса листовым поликарбонатом. Для этого частному застройщику нужно отметить на листах места крепления к металлическому профилю и проделать в них отверстия под саморезы. Далее поликарбонат размещают на каркасе и закрепляют крепежными элементами, подкладывая под их головки мягкие шайбы с целью защиты облицовочного материала от растрескивания и повреждения. Все образовавшиеся стыки и соединения обрабатывают герметиком.

Резка поликарбоната

Построив над плавательным бассейном из поликарбоната навес, владелец сможет наслаждаться великолепными пейзажами и ухоженным ландшафтом в любое время. Прочный каркас навеса и надежные облицовочные материалы, используемые для обшивки стен – гарантия того, что конструкция выдержит любые испытания. Ей не страшны погодные аномалии, сезонные перемещения грунтов и прочие негативные влияния, поэтому потраченные на строительство деньги, обязательно оправдаются долгим сроком службы, впечатляющей функциональностью и аккуратным стильным видом.

Из чего можно сделать?

Для изготовления самодельного навеса могут быть использованы разные материалы:

  • Металлическая профильная труба. Изготавливается прочный и жесткий каркас, но придется надежно фиксировать его основание, бетонировать в грунте.

  • Древесина. Популярный материал, но склонный к гниению и короблению из-за плохой переносимости контактов с влагой.
  • Поликарбонат. Используется для изготовления прозрачной кровли для каркаса из других материалов.
  • Прозрачная пленка (ПВХ или полиэтилен). Применяется для создания легкого прозрачного покрытия на заранее установленный каркас. Как правило, его хватает на 1 сезон, так как солнечный ультрафиолет быстро меняет физико-химические свойства пленки, делает ее хрупкой.

Выбор подходящего варианта обусловлен несколькими критериями:

  • размер чаши (чем она больше, тем жестче требуется каркас);
  • форма бассейна;
  • наличие необходимых инструментов и навыков работы с ними.

Навес для бассейна своими руками на даче

Большинство навесов делают либо на заказ, либо покупают в готовом виде. Однако найти крышу подходящего размера получается далеко не всегда, так что некоторые решают соорудить ее самостоятельно.

Проект крытого бассейна для дачи

Порядок действий зависит от того, построен уже бассейн или еще нет. Однако в любом случае потребуется составить проект или хотя бы простой чертеж.

Для этого используют 3D-программы или онлайн-сервисы. Также можно вспомнить школьные уроки черчения и сделать все на бумаге.

Проект крыши над бассейном в 3D-программе

При составлении чертежа важно предусмотреть форму, размеры навеса и все материалы, которые будут использоваться

Навесы из поликарбоната — чертеж на бумаге ничем не уступит, если все пропорции соблюдены

Если профилированный каркас не приемлем, лучше всего работать со стальными трубами. Материал этот очень прочен, так что сделать ненадежную кровлю проблематично, даже без проведения расчетов.

Имея трубогибный станок, им можно придавать любую форму.

Прочность конструкции всегда стоит рассчитывать с запасом, чтобы при выпадении снега ничего не прогнулось и тем более не рухнуло.

Моменты, которые стоит учесть при составлении проекта

Проще всего установить навес над бассейном. Эта конструкция неподвижна, то есть не имеет сложных механических деталей.

Крышу у навеса стоит сделать наклонной, чтобы налипающий снег мог сходить сам. Если бассейн полуоткрытый, предусматриваю дополнительные тенты, чтобы закрыть его на зиму (о подготовке бассейна к зиме читайте в статье).

Скатный навес над бассейном своими руками

Консервация бассейна на зиму

  • https://Proekt-sam.ru/banya-bassein/krytyj-bassejn-na-dache.html
  • https://www.vseslav-pools.ru/stroitelstvo_pristroek/
  • https://zbbr.ru/terrasa-s-basseinom/

Как сделать навес из поликарбоната своими руками для бассейна. Навесы из поликарбоната для бассейна

Особенности навесов над бассейнами из поликарбоната

В последние годы все чаще для накрытия бассейна выбирают поликарбонат — материал, отличающийся положительными характеристиками, среди которых стоит выделить:

  • Легкость монтажа
  • Прочность конструкции, не уступающая другим материалам для создания навесов
  • Низкий уровень теплопроводимости
  • Способность пропускать свет
  • Малый вес. За счет этого создаются легкие конструкции без капитального основания
  • Защита от ультрафиолетового излучения
  • Экологическая безопасность
  • Выбор типов конструкций, гармонично дополняющих ландшафт

Для накрытия бассейнов сегодня используют:

1. Стационарные поликарбонатные павильоны.

2. Облегченные навесы из поликарбоната для бассейна на даче

3. Раздвижные сооружения.

Если рассматривать данные конструкции с технической стороны, то павильоны для бассейнов считаются одной из сложных систем, в отличии от козырька над крыльцом из поликарбоната. Однако с ее помощью можно защитить искусственный водоем от проникновения мусора, листвы и даже насекомых. Преимущество стационарных поликарбонатных павильонов для бассейнов — это возможность купаться, начиная с ранней весны и до поздней осени — вода не остывает продолжительное время. Если же предусмотреть подогревание бассейна, то время купания в нем увеличивается еще больше, так как Вы регулируете температуру воды самостоятельно.

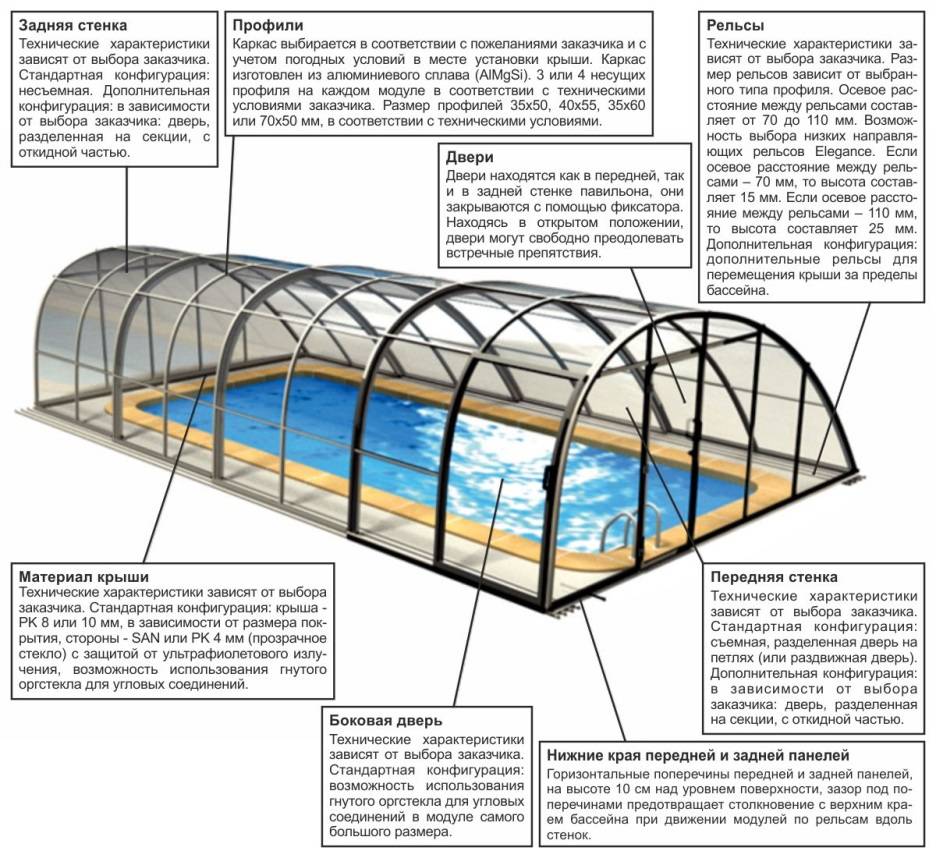

Раздвижные поликарбонатные павильоны и навесы — это возможность открыть одну из сторон конструкции для комфортного отдыха на свежем воздухе и принятия солнечных ванн. Монтаж раздвижных систем сложный процесс, поэтому его целесообразно доверить профессиональным мастерам, которые выполнят работу в срок, не нарушая технологии.

Такие конструкции используют специально для накрытия искусственных водоемов, как личного пользования, так и массового. Можно установить навесы из поликарбоната для бассейна на даче, либо в частном доме. А можно использовать для применения в пансионатах, гостиницах, домах отдыха — конструкции больших размеров также отлично смотрятся и эксплуатируются.

Зачем бассейну навес

Даже те хозяева, у которых уже есть открытый бассейн, достроив над ним такую конструкцию получают дополнительные плюсы:

  • вода с поверхности меньше испаряется, что позволяет сэкономить на водоснабжении;
  • лучше сохраняется тепло, таким образом расход электроэнергии на обогрев воды уменьшается;
  • меньше попадает мусора, пыли, листьев, что позволяет сэкономить на фильтрах и очистке воды химическими средствами;
  • купающиеся люди, да и сам водоем будут защищены от прямого воздействия ультрафиолетовых лучей;
  • купаться можно даже во время дождя или ветра;
  • если навес сделан в виде павильона, зимой он будет защищен от низких температур, что значительно продлит службу всех систем.

Как видите, конструкция не только сделает отдых у бассейна более комфортным, но и позволит сэкономить на его обслуживании.

Видео: как сделать крышку для бассейна своими руками

Каркас

Раздвижной павильон на роликах

Самый простой в работе и доступный материал — дерево. Брус продаётся в любом строительном магазине, цена на него минимальна. Для сборки понадобится совсем немного инструментов: ножовка, дрель, отвёртки и измерительные инструменты.

Относительным недостатком является небольшая долговечность, но это только по сравнению с металлом и пластиком. Каркас прослужит около 10 лет, если его предварительно обработать антисептиками, своевременно восстанавливать лакокрасочное покрытие.

Трубы из пропилена выдержат до 30 лет эксплуатации, если будут защищены от солнечных лучей. Для этого в качестве крыши выбирают непрозрачные материалы или поликарбонат с защитой от ультрафиолета.

В сети интернет многие советуют использовать для каркаса композитную арматуру. Делать это запрещено — от воздействия солнца материал постепенно разрушается, в воздух попадают мельчайшие стеклянные иголки. Попав на кожу или слизистые оболочки, эти пылинки вызывают сильнейший зуд.

Каркас из полипропиленовых труб

Оцинкованный стальной и алюминиевый профиль можно приобрести в готовом (изогнутом) виде или использовать прямолинейные детали. Материалы долговечны и прочны, слабо подвержены коррозии. Среди недостатков таких каркасов выделяют высокую цену и необходимость изготовить (приобрести, взять в аренду) гибочный станок, если прямые углы купола не удовлетворяют архитектурным запросам.

Круглые стальные трубы долговечны их легко согнуть своими силами. Популярным материал не стал из-за дороговизны и трудного крепления к круглым деталям полога.

Для домашнего мастера оптимальным решением является изготовление каркаса из металлических труб прямоугольного сечения. Они не слишком дороги, долговечны, с ними просто работать. Чтобы согнуть металл достаточно простейшего трубогиба, который собирают из подручных материалов за 2–3 часа.

Особенности дизайна

Простые геометрические формы (квадрат, прямоугольник, круг, овал) сочетаются с любым архитектурным стилем и ландшафтом. Террасы и бассейны округлой формы стоят дешевле прямоугольных, а монтажники часто берут плату, исходя из величины периметра. Конструкции сложной формы, например, Г-образной, сооружают в случаях, когда хочется сохранить на участке важные объекты: валуны, деревья и т. п.

На этапе проектирования важно предусмотреть достаточно места вокруг периметра бассейна. Это делается для безопасности и снижения загрязнения воды

Опыт показывает, что оптимальная ширина настила равна 1,5-2,5 м.

Следует участь, что чем он выше, тем дороже конструкция и ограниченнее доступ к зоне отдыха и воде.

Слишком низкую или высокую террасу нередко приходится дополнительно ограждать. Чтобы подняться на высокий настил, понадобятся ступеньки.

Что касается глубины бассейна, то для свободного плавания достаточно 1,2-1,5 м. Рекомендуется создать отдельную неглубокую зону для купания маленьких детей. Для тех, кто хочет плавать далеко, лучше сделать бассейн в форме букв L, П.

Грамотно соорудить террасу с монолитным бетонным бассейном сложно. Лучше привлечь архитектурного дизайнера, проектировщиков и строителей с опытом подобной работы. А вот деревянную террасу для винилового или стеклопластикового бассейна можно легко построить своими руками.

Крышка на бассейн своими руками

Самодельное покрывало для небольшого дачного бассейна нетрудно сшить из непромокаемой ткани: брезента, полотна ПВХ, ПЭТ мешковины, двухслойного полиэтилена, солярной плёнки. Предпочтение следует отдать материалам тёмного цвета, что поможет ускорить прогрев воды. Фиксируют такое укрытие тросами или верёвками, продев их в сделанные на чехле отверстия или кулиску.

Даже новичку под силу сделать такую крышку, прикрепив материал с двух сторон к рейкам и зафиксировав его с помощью верёвок к вбитым в землю колышкам

Тент на большой купели без дополнительной опоры провиснет и погрузится в воду. Для удержания защитного полотна изготавливают каркас.

Крышка должна легко сниматься, поэтому каркас лучше смастерить не деревянный, а пластиковый

Виды навесов из поликарбоната для бассейнов

В зависимости от конструктивных особенностей навесы для бассейнов делятся на два вида: стационарные и раздвижные. Первый тип конструкции неподвижен, он занимает достаточно много пространства. Такие конструкции многофункциональны и готовы укрыть не только сам бассейн, но и прилегающие территории, на которых можно поместить кушетки, бар или другие сооружения. Под навес такого типа сооружается фундамент, для того чтобы он был крепко зафиксирован и прослужил на протяжении долгих лет.

Стационарный навес их поликарбоната над бассейном и зоной отдыха

В случае если вам необходимо укрытие исключительно для бассейна, которое будет раздвигаться при необходимости, то вам будет по вкусу навес купольного типа.

Благодаря пластичности поликарбоната, навесы из него могут принимать множество форм. Именно потому вы легко создадите дизайн бассейнового участка соответственно со своими предпочтениями. Для начала, вы самостоятельно можете определить высоту навеса. Ведь он может прикрывать лишь сам бассейн и возвышаться на 1-1,5 метра. Или же вы решите создать конструкцию высотой до 2м, а может и выше, дабы спрятать под ней не только сам водоем, но и различные коммуникации, вместе с зоной отдыха.

Раздвижной навес купольного типа из поликарбоната и металлических опорных балок

Благодаря гибкости поликарбоната навес над вашим бассейном может быть любой выбранной формы

Важным этапом при сооружении навеса является каркас. Основными материалами для его создания являются металл и дерево. Если конструкция будет находиться над водой, то стоит остановить свой выбор на металле. Профилированные металлические трубы как нельзя лучше подойдут в данном случае. Чтобы соединить каркасы с листом, необходимо использовать либо сварку, либо болты. А обрешетка изготавливается либо из дерева, либо из того же металла, только более тонкого.

Навес из поликарбоната с деревянным каркасом

Если вы сооружаете стационарный навес, тогда стоит подумать и о материале стоек. Для этого дела так же подойдут трубы, сечением начиная от 60 мм. Они будут крепиться в фундаменте, создавая, таким образом, мощную неподвижную опору. Так же стоит подумать об арках и фермах, которые будут удерживать вес, не давая конструкции деформироваться. Но, независимо от того, какой навес вы выбрали, нужно создавать проект и производить расчет, дабы эта конструкция прослужила вам на протяжении долгих лет.

Казалось бы, нет ничего тяжелее, нежели вписывать в общий стиль ландшафта конструкцию из полимеров и металлического каркаса. Но навесы над бассейном из поликарбоната смотрятся гармонично во всех возможных стилях, начиная от классического английского и заканчивая стилем хай-тек.
