Пошаговая инструкция по самостоятельному изготовлению укрытия
Поликарбонатный навес может иметь разную конструкцию.
Выделяется 4 вида:
- открытый;
- закрытый;
- высокий;
- низкий.
Используется несколько форм. Навес делают круглым, цилиндрическим или прямоугольным, но в ряде случаев могут использоваться индивидуальные формы.
При создании проекта крыши учитывают, будет она стационарной или выдвижной. Также сооружают раздвижные варианты на телескопической основе.
Выбор типа конструкции определяет дальнейшие действия по созданию проекта и подбору материалов на его основе.
Существует стандартная пошаговая инструкция, которая включает в себя все обязательные действия.
Расчет количества материалов
Закупка материала происходит согласно предварительным расчетам, которые установлены проектом или чертежом. Это позволяет избежать большинства проблем, связанных с нехваткой стройматериалов для полноценного создания навеса.
Для расчета можно использовать специальный строительный калькулятор, куда вносятся все данные, предварительно установленные проектом.
Также можно посчитать самостоятельно. Примером будет создание типичного плоского навеса с длиной крыши в 10 м. и шириной в 6 м., высотой в 2.5 м. Площадь крыши равна 60 кв.м. При размере поликарбонатного листа в 2.1х0.6 метров, потребуется 48 листов.
Что понадобится для изготовления?
Строительство навеса требует наличия заранее подготовленных инструментов.
Набор оборудования:
- сварочный аппарат;
- лопата;
- бетономешалка;
- уровень, рулетка;
- дрель, перфоратор;
- ножовки по дереву и металлу;
- молоток, топор при работах с деревянной конструкцией;
- шурупы, гвозди, саморезы, аналогичные крепежи.
Материалы:
- поликарбонатные листы;
- бетонная смесь;
- столбы опорного типа;
- каркасная арматура в виде металлического профиля.
Материалы для строительства должны иметь необходимый минимальный запас, так как при работах возможны механические повреждения. Поврежденные элементы при строительстве применять нельзя, так как у них снижен срок эксплуатации из-за ухудшения характеристик.
Создание основания
При легком разборном навесе достаточно установить столбы. Единственным моментом считают необходимость их вкапывания на уровень не менее 60 см. Но для всех конструкций, имеющих значительный вес, рекомендовано создание прочного основания.
Предварительно участок строительства размеривается, после чего фиксируют столбы или утолщенный металлический профиль, который будет основой для каркаса. После подготовки основание заливается. После завершения работ его можно окрасить или покрыть плиткой.
Бетон после заливки должен набрать необходимый уровень прочности. По этой причине промежуток между созданием каркаса и основания составляет не меньше месяца.
Обшивка каркаса
После установки на основание каркасных опор формируется сам каркас с помощью металлических труб круглого или квадратного сечения. Диаметр подбирается на основании расчетов массы крыши, то есть чем массивнее будет сооружение, тем толще потребуется профиль.
Обвязку делают поверх опор, после чего закрепляют необходимые поперечные профили. Закрепление проводится с помощью сварки или болтами. Только после этой процедуры устанавливают ребра жесткости, которые фиксируют все каркасные элементы.
Обшивку проводят в 3 этапа:
- Подготавливается листовой поликарбонат с отметкой точек крепления и просверливанием отверстий под крепежи, которые должны быть больше сечения болтов или саморезов.
- Листы крепят один за другим на каркас с плотными стыками с помощью крепежа, под который подкладываются оцинкованные шайбы.
- Стыки и точки крепежа после окончания работ должны обрабатываться с помощью герметиков.
После окончания монтажных процессов необходимо убрать весь строительный мусор и очистить бассейн.
Лучшие производители
Среди фирм, предлагающих продукцию в сегменте оборудования для уличных бассейнов, выделяются следующие компании.
VÖROKA GmbH
Немецкая фирма. Основана в 1964 году. Первичная специализация – кровли для бассейнов. Главный офис компании расположен в Эппингене. Сегодня продукция широко применяется в различных промышленных областях и домашнем быту. Официальный дилер компании VÖROKA в России – «АстраПулс».
Mountfield
Чешский производитель. Ведет историю с 1991 года. Ассортимент: бассейны различных видов, садовая техника, мебель и инвентарь. Сеть компании включает 74 торговые точки и сервисных центров. Бренд Mountfield – AZURO.
Alukov
Еще одна чешская компания. Существует с 1995 года, первоначально производила алюминиевые рамы – дверные и оконные. Позже начала выпуск телескопических ограждений. Торговые связи установлены с 40 странами. Фирме принадлежит торговая марка IPC-TEAM.
ALBIXON a.s.
Чешский производитель. Компания основана в 1990 году братьями Сметана. В настоящее время считается одним из крупнейших представителей своей отрасли в мире. Владеет 64 международными сертификатами качества и патентами. Дистрибьютор чешской торговой марки ALBIXON в России – Идеалкавер.
Aluabri
Международный альянс, на рынке с 1999 года. Как отмечается на официальном сайте производителя, для павильонов используется «алюминиевая профильная система, разработанная во Франции». Компания имеет производство и торговые сервисы в нескольких европейских странах.
Aluten
Отечественный производитель. Завод «Алютен» специализируется на выпуске качественных алюминиевых светопрозрачных конструкций. За десять лет работы предприятие завоевало доверие потребителей и считается одним из достойных конкурентов зарубежных производителей.
Каскад
Российская компания с 20-летней историей. Практикуется на производстве и доставке до потребителя раздвижных павильонов из поликарбонатных секций различных форм и расцветок. Новинки данной марки пользуются большим спросом.
Выбирая, какой фирмы лучше купить товар, покупателям стоит в первую очередь обратить взор на эти компании, заслужившие репутацию надежных поставщиков качественной продукции.
Установка готового бассейна на даче
Процесс монтажа конструкции на местности зависит от вида чаши. Если это деревянный бассейн каркасного типа, под него копают яму до 30 см глубиной, под надувные конструкции выкладывают плотные слои мягких материалов. Основное правило перед покупкой – оценить размеры модели и привязать ее к местности.
Наличие свободной площади, ресурсов воды – эти нюансы обсуждают до приобретения чаши. Стационарные системы устанавливают рядом с водопроводом, сливом. Надувные и разборные, а также емкости малой вместительности ставят в любом удобном месте.
Установка надувного бассейна
Даже самые большие чаши легко монтируют на любое свободное пространство. В комплекте уже уложен насос, шланг, крышка, поэтому установка надувного бассейна на даче отнимет мало времени.
Делают так:
- выравнивают площадку;
- чистят ее от мусора, корней, острых предметов;
- настилают слой плотного целлофана или брезента;
- сверху кидают поролоновые, пенопластовые маты – они обеспечат ровность;
- раскладывают чашу;
- надувают насосом;
- запускают воду.
Процесс закончен. После купания чашу накрывают крышкой или сливают воду.
Установка каркасного бассейна
Конструкции ставят на готовую площадку или закапывают в грунт. После делают так:
- Снимают плодородный слой почвы на глубину до 3/4 высоты стенок. Припуск во все стороны чаши 50 см.
- Насыпают на дно слой песка, уплотняют. Выкладывают слой геотекстиля – он не даст роста корням.
- Устанавливают каркас по инструкции. Опорные стойки крепят снаружи. Заглубленную часть стенки утепляют. Если грунт влажный, утеплителем застилают основание – это предупредит быстрое остывание воды.
- На дно выкладывают кольцо, затем монтируют бортики. После этого раскладывают на дне ЭППС. Края обрезают, щели делают минимальными. Стыки и края полистирольных плит присыпают песком.
- В подготовленный каркас выкладывают пленку, крепят на скотч. Начинают наливать воду. Под тяжестью объема воды пленка расправляется, ее разравнивают и фиксируют на стенах на крепежи.
- Устанавливают фиксирующие планки по верхнему краю, утепляют стенки полистиролом.
- Обратную засыпку котлована делают для упрочнения конструкции. Воду из чаши не сливают, чтобы бассейн своими руками на даче из пленки сохранил геометрию.
- Устанавливают оборудование, приложенное в комплекте. Проверяют герметичность стыков.
- Монтаж окончен.
Установка пластикового бассейна
Монтаж готовой купели выполняют только в заранее вырытый котлован. Яму роют с разметкой по местности. К габаритам чаши прибавляют до 0,5 м – это припуски на установку опалубки.
Ставят пластиковый бассейн так:
- в яму глубиной 100 см насыпают ровный слой песка толщиной до 30 см;
- сбивают щиты из досок по размеру котлована, внутреннюю поверхность щитов закрывают плотной пленкой;
- каркас делают из бруса 50х50 мм, пускают его по верхней границе щитов;
- брус послужит креплением для верхнего края чаши, поэтому предварительно его обрабатывают антисептиком, антипиреном;
- после сборки стенок внутри котлована, устанавливают в них бассейн;
- по периметру емкости отливают бортик из армированного бетона;
- по периметру же устанавливают уголки с креплением к брусу и чаше насквозь, фиксируют нержавеющими болтами;
- устанавливают закладные, переливные трубы – их выводят за пределы купели;
- наливают в чашу воду, одновременно замешивают бетонный состав;
- бетон заливают между стенками пластикового бассейна и каркасом из щитов;
- уплотняют бетон уплотнительной машиной с вибрацией, через 4-5 суток снимают опалубку.
После выполнения работ пластиковая емкость надежно закреплена в грунте, по краю есть бортик – бассейн готов к эксплуатации.
Применяемые материалы

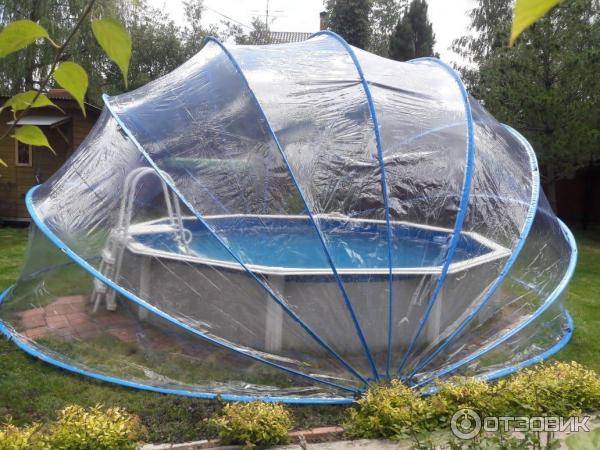

В продаже имеются купола для бассейнов в разобранном состоянии, но значительно дешевле собрать каркас для бассейна из поликарбоната своими силами и накрыть его подходящим материалом.
В общем случае конструкция купола состоит из каркаса, защитного покрытия и фурнитуры. Могут применяться самые различные сочетания комплектующих.
Каркас
Раздвижной павильон на роликах Самый простой в работе и доступный материал — дерево. Брус продаётся в любом строительном магазине, цена на него минимальна. Для сборки понадобится совсем немного инструментов: ножовка, дрель, отвёртки и измерительные инструменты.
Относительным недостатком является небольшая долговечность, но это только по сравнению с металлом и пластиком. Каркас прослужит около 10 лет, если его предварительно обработать антисептиками, своевременно восстанавливать лакокрасочное покрытие.
Трубы из пропилена выдержат до 30 лет эксплуатации, если будут защищены от солнечных лучей. Для этого в качестве крыши выбирают непрозрачные материалы или поликарбонат с защитой от ультрафиолета.
Каркас из полипропиленовых труб Оцинкованный стальной и алюминиевый профиль можно приобрести в готовом (изогнутом) виде или использовать прямолинейные детали. Материалы долговечны и прочны, слабо подвержены коррозии. Среди недостатков таких каркасов выделяют высокую цену и необходимость изготовить (приобрести, взять в аренду) гибочный станок, если прямые углы купола не удовлетворяют архитектурным запросам.
Круглые стальные трубы долговечны их легко согнуть своими силами. Популярным материал не стал из-за дороговизны и трудного крепления к круглым деталям полога.
Для домашнего мастера оптимальным решением является изготовление каркаса из металлических труб прямоугольного сечения. Они не слишком дороги, долговечны, с ними просто работать. Чтобы согнуть металл достаточно простейшего трубогиба, который собирают из подручных материалов за 2–3 часа.
Защитное покрытие
Вода будет долго прогреваться, если купол сделан из непрозрачного материала Для открытых павильонов можно применять непрозрачные ткани, но они не пропускают солнечные лучи. Вода долго прогревается и не может быть выше температуры воздуха. Поэтому выбирают прозрачные виды материалов.
Сотовый поликарбонат отличается минимальной массой, долговечен, окрашен в различные цвета. В зависимости от габаритов, снеговой и ветровой нагрузки выбирают листы толщиной от 4 до 8 мм. Павильоны, покрытые ячеистым поликарбонатом толщиной от 16 до 20 мм, могут использоваться в круглогодичном режиме, если водоем оснастить подогревом.
Полиэтиленовая плёнка — самый дешёвый вариант, чтобы затянуть каркас над бассейном. Это все её преимущества. Материал недолговечен, внешний вид бассейна малопривлекательный. Плёнку легко рвёт порывистый ветер.
Тент из ПВХ или ПЭВД прослужит несколько лет, если зимой его снимать и хранить в помещении. Выпускается продукция разной толщины и цвета, есть изделия с армирующей нитью. Небольшая масса позволяет использовать ПВХ в комбинации с лёгкими каркасами из полиэтиленовых труб.
Монолитный поликарбонат служит до 50 лет в уличных условиях, выпускается разной толщины и цвета, полностью прозрачен и не рассеивает лучи солнца.
Стекло — вариант для круглогодичных стационарных павильонов
Обращают внимание на материал для крыши. Толщина полотна должна быть достаточной, чтобы выдержать снеговую нагрузку
Нежелательно использовать в регионах, где случается крупный град. Для стеклянных укрытий предусматривают каркасы, выдерживающие большой вес стекла.
Применяемые материалы
В продаже имеются купола для бассейнов в разобранном состоянии, но значительно дешевле собрать каркас для бассейна из поликарбоната своими силами и накрыть его подходящим материалом.
В общем случае конструкция купола состоит из каркаса, защитного покрытия и фурнитуры. Могут применяться самые различные сочетания комплектующих.
Каркас
Раздвижной павильон на роликах
Самый простой в работе и доступный материал — дерево. Брус продаётся в любом строительном магазине, цена на него минимальна. Для сборки понадобится совсем немного инструментов: ножовка, дрель, отвёртки и измерительные инструменты.
Относительным недостатком является небольшая долговечность, но это только по сравнению с металлом и пластиком. Каркас прослужит около 10 лет, если его предварительно обработать антисептиками, своевременно восстанавливать лакокрасочное покрытие.
Трубы из пропилена выдержат до 30 лет эксплуатации, если будут защищены от солнечных лучей. Для этого в качестве крыши выбирают непрозрачные материалы или поликарбонат с защитой от ультрафиолета.
Каркас из полипропиленовых труб
Оцинкованный стальной и алюминиевый профиль можно приобрести в готовом (изогнутом) виде или использовать прямолинейные детали. Материалы долговечны и прочны, слабо подвержены коррозии. Среди недостатков таких каркасов выделяют высокую цену и необходимость изготовить (приобрести, взять в аренду) гибочный станок, если прямые углы купола не удовлетворяют архитектурным запросам.
Круглые стальные трубы долговечны их легко согнуть своими силами. Популярным материал не стал из-за дороговизны и трудного крепления к круглым деталям полога.
Для домашнего мастера оптимальным решением является изготовление каркаса из металлических труб прямоугольного сечения. Они не слишком дороги, долговечны, с ними просто работать. Чтобы согнуть металл достаточно простейшего трубогиба, который собирают из подручных материалов за 2–3 часа.
Защитное покрытие
Вода будет долго прогреваться, если купол сделан из непрозрачного материала
Для открытых павильонов можно применять непрозрачные ткани, но они не пропускают солнечные лучи. Вода долго прогревается и не может быть выше температуры воздуха. Поэтому выбирают прозрачные виды материалов.
Сотовый поликарбонат отличается минимальной массой, долговечен, окрашен в различные цвета. В зависимости от габаритов, снеговой и ветровой нагрузки выбирают листы толщиной от 4 до 8 мм. Павильоны, покрытые ячеистым поликарбонатом толщиной от 16 до 20 мм, могут использоваться в круглогодичном режиме, если водоем оснастить подогревом.
Полиэтиленовая плёнка — самый дешёвый вариант, чтобы затянуть каркас над бассейном. Это все её преимущества. Материал недолговечен, внешний вид бассейна малопривлекательный. Плёнку легко рвёт порывистый ветер.
Тент из ПВХ или ПЭВД прослужит несколько лет, если зимой его снимать и хранить в помещении. Выпускается продукция разной толщины и цвета, есть изделия с армирующей нитью. Небольшая масса позволяет использовать ПВХ в комбинации с лёгкими каркасами из полиэтиленовых труб.
Монолитный поликарбонат служит до 50 лет в уличных условиях, выпускается разной толщины и цвета, полностью прозрачен и не рассеивает лучи солнца.
Стекло — вариант для круглогодичных стационарных павильонов
Обращают внимание на материал для крыши. Толщина полотна должна быть достаточной, чтобы выдержать снеговую нагрузку
Нежелательно использовать в регионах, где случается крупный град. Для стеклянных укрытий предусматривают каркасы, выдерживающие большой вес стекла.
Цена монтажа каркасного бассейна на даче
Расходы на монтаж каркасника состоят из двух статей — цены каркасного бассейна и стоимости его установки. Сборка относится к индивидуальным работам, и расценки зависят от конструкции и размеров конкретной модели, а также от расположения на участке. Стоимость монтажа повышается с увеличением размеров каркаса, при необходимости установки стандартного оборудования для обслуживания бассейна или дополнительного — для тюнинга (обустройство водопада, подсветки, массажа и т.д.). В случае приобретения больших всесезонных и стационарных конструкций эту работу рекомендуется поручать специалистам.
В полную стоимость установки каркасного бассейна часто включают затраты на создание стационарного водопровода от источника к каркаснику.
Цена монтажа каркасных бассейнов в России:
| Бренд | Тип бассейна | Диаметр, см | Цена монтажа, руб. |
| Intex | Сезонный | 366-457 | 1620-1750 |
| 488-549 | 2100-2170 | ||
| 732-900 | 2250-2380 | ||
| Bestway | Сезонный | 360-460 | 1560-1690 |
| 488-549 | 1970-2180 | ||
| 732-900 | 2160-2270 | ||
| Atlantic | Всесезонный, стационарный | 2400-4600 | 19800-20600 |
| 5500-7300 | 24300-25200 | ||
| Овал 100х5500 | 44600-45100 |
Цена монтажа каркасных бассейнов в Украине:
| Бренд | Тип бассейна | Диаметр, см | Цена монтажа, грн. |
| Intex | Сезонный | 366-457 | 750-850 |
| 488-549 | 950-1020 | ||
| 732-900 | 1100-1180 | ||
| Bestway | Сезонный | 360-460 | 700-820 |
| 488-549 | 980-1050 | ||
| 732-900 | 1200-1250 | ||
| Atlantic | Всесезонный, стационарный | 2400-4600 | 6100-6600 |
| 5500-7300 | 11200-11700 | ||
| Овал 100х5500 | 24400-25300 |
Цена монтажа водопровода для каркасного бассейна в России:
| Вид работы | Стоимость, руб. |
| Монтаж шарового крана диаметром 40 мм | 110-130 |
| Соединение пластиковых труб диаметром до 40 мм, пайка | 95-105 |
| Соединение пластиковых труб диаметром до 40 мм, пресс-фитинг | 45-55 |
| Монтаж стальных труб диаметром 40 мм | От 180 |
| Монтаж фильтра грубой очистки | 390-560 |
| Монтаж насоса скважинного однофазного на глубину до 20 м | 1150-1350 |
| Монтаж насоса центробежного | 1270-1400 |
| Монтаж станции насосной | 580-620 |
| Копание траншеи для всесезонного каркасного бассейна | 200-500 руб./п.м |
| Укладка труб в траншею | 70-140 |
| Обратная засыпка грунта | 180 руб./м3 |
Цена монтажа водопровода для каркасного бассейна в Украине:
| Вид работы | Стоимость, грн. |
| Монтаж шарового крана диаметром до 40 мм | 45-60 |
| Соединение пластиковых труб диаметром до 40 мм, пайка | 95-105 |
| Соединение пластиковых труб диаметром до 40 мм, пресс-фитинг | 45-55 |
| Монтаж стальных труб диаметром 40 мм | От 80 |
| Монтаж фильтра грубой очистки | 180-220 |
| Монтаж насоса скважинного однофазного на глубину до 20 м | 580-620 |
| Монтаж насоса центробежного | 580-620 |
| Монтаж станции насосной | 580-620 |
| Копание траншеи для всесезонного каркасного бассейна | 200-500 грн. п.м. |
| Укладка труб в траншею | 70-140 |
| Обратная засыпка грунта | 180 грн./м3 |
