Когда необходима замена клапана подачи воды для посудомоечной машины и как правильно это сделать?

Какие бывают неисправности, связанные с клапанами?

Как правило, если клапан залива воды в посудомоечной машине пришёл в негодность, то ремонту он не подлежит, только полной замене. Ведь подавляющая часть поломок связанна именно с выходом из строя мембраны клапана, на которую, в общем–то, и возложена основная функция – перекрытия воды. Мембрана замене не подлежит, а значит, весь клапан для посудомоечной машины придётся заменить. Без нормально функционирующего клапана пользоваться посудомоечной машиной крайне не рекомендуется. Ведь, во-первых, сломанный клапан попросту не будет подавать воду в бак машины, и это в лучшем случае, а во-вторых, клапан может не перекрыть подачу воды вовремя, что приведёт к потопу.

Роль обратного клапана

После того, как в посудомоечной машине окончена программа, грязная вода сливается, а на ее место поступает новая для полоскания. Эту функцию выполняет обратный клапан, он препятствует ее проникновению назад в бак. На вид это небольшая деталь, выполненная из пластика, на которой есть соединительный наконечник для подсоединения шланга.

Обратный клапан для посудомоечной машины имеет следующие особенности:

• легко монтируется (при регулярной замене);
• изготовлен из качественного пластика (не выделяет токсических веществ);
• доступность (можно купить в любом магазине инженерной сантехники).

Специфика клапана «Аквастоп»

Посудомоечная машина, даже если она правильно подключена, может дать течь в самый неподходящий момент. Клапан Аквастоп для посудомоечной машины сохранит квартиру от залива, при повреждении или срыве шланга он снижает давление. Отличается длительным сроком эксплуатации, однако в процессе сервисного обслуживания необходимо проверять его сохранность. То же самое касается затворного и выпускного клапана.

Клапан «Аквастоп», устанавливаемый в посудомоечной машине, может работать с разным диапазоном температур (но не более 95°C). При наличии необходимых инструментов его можно купить и заменить самостоятельно, но если нет опыта проведения подобного вида работ, стоит пригласить профессионала.

Все клапаны в посудомойке играют важную роль, своевременный осмотр и профилактика – гарантия долговременной работы устройства. Стоимость таких запчастей невысока, и замена обойдется гораздо дешевле, чем покупка новой бытовой техники.

Посудомоечная машина на столе

Данная модель ПММ покупается в редких случаях, поскольку она чаще всего способна в себе разместить до 1 комплекта посуды. Поэтому для большой семьи считается не самым подходящим вариантом. Настольный вариант подходит тем, у кого малогабаритная кухня или же заранее не было предусмотрено место для ПММ.  Настольная посудомоечная машина и подключение имеет также ряд нюансов.

В данном случае такая модель может обойтись без стандартной установки с коммуникациями. Шланг для подачи воды монтируется к смесителю на кухне, нужно будет использовать специальный переходник. Шланг слива опустится и зафиксируется в чаше мойки. Вот и всё, вы знаете, как подключить настольную посудомоечную машину. Рекомендуется монтировать фильтр для снижения жёсткости.

Относительно такой модели ПММ много споров. Некоторые уверены, что использование переносной, но в тоже время массивной техники и запуск её в редких случаях считается пустой тратой денег. При этом опущенный в чашу шланг слива очень опасен. Даже незначительное неверное движение, повышенный напор, или же ваш ребёнок случайно задел шланг — и можно ждать потопа. Но выбор остаётся за вами.

Как понять, что в посудомойке проблема именно с данным устройством?

Заливной клапан расположен внутри корпуса машины и скрыт от взгляда. Однако, даже если бы он находился снаружи, пластиковый корпус не позволит увидеть состояние устройства. Поэтому возможные проблемы можно определить только косвенным способом, анализируя специфику неполадок.

Основными признаками выхода элемента из строя являются:

• отсутствие подачи воды при запуске программы;
• безостановочная подача воды в машину, сопровождающаяся постоянным сбросом в канализацию;
• промежуточные состояния, когда количество воды в машине не соответствует уровню, определяемому программой.

Как правило, эти признаки наиболее достоверно указывают на возникновение проблем с подачей воды в машину.

Что это за устройство?

Клапан подачи воды (его иногда называют «заливной клапан») выполняет роль запорного элемента. К нему присоединяется шланг подачи, находящийся под сетевым давлением.

В задачу клапана входит своевременное открытие для наполнения машины нужным количеством воды и закрытие при достижении нужного уровня.

Внешне клапан залива выглядит как пластиковый корпус, изогнутый под 90°. Один конец присоединяется к заливному шлангу, а отвод оснащен контактами для клеммной колодки. Он относится к группе электромагнитных запорных элементов.

Внутри устройства расположены соленоиды и заслонка. При подаче команды с блока управления соленоиды перемещают заслонку в положение «открыто» или «закрыто», обеспечивая подачу или отсечку воды.

Порядок решения проблем с новой посудомойкой

Ремонтные мероприятия не стоит начинать, не проверив сроки гарантийного обслуживания посудомоечной техники. Чаще всего производитель дает 1 год гарантии, но ответственные компании продлевают период бесплатного ремонта или замены до 5 лет.

Если машина сломалась в течение первого года эксплуатации, производить самостоятельную разборку или замену запчастей не рекомендуется. Следует сразу связаться с магазином, где была куплена посудомойка, и уточнить правила ремонта.

Примерный порядок действий:

• подача заявления на гарантийный ремонт – в магазине или сервисном центре должны предоставить специальную форму или заполнить сами;
• выбор удобного времени для вывоза техники;
• составления акта передачи в момент вывоза;
• при желании – подача заявления на выдачу подменного товара.

Последний пункт прописан в законе«О защите прав потребителя» (ст.20). Заявление вручается представителям магазина под подпись, оригинал хранится у покупателя. Вместо сломанной техники выдают новую того же класса на все время ремонта.

Но не всегда следует спешить со сдачей техники в ремонт. Чтобы вроде бы верные действия не оказались казусом, сначала следует проверить, правильно ли выполнено подключение машины. Так, посудомойка может не работать, потому что забыли воткнуть вилку в розетку или открыть кран подачи воды.

Если установку и подключение посудомойки вы проводили своими силами, не лишним будет проверить, правильно ли все присоединили. Основные нюансы самостоятельного подключения мы привели в следующей статье.

Необходимо проверить, исправна ли проводка и включен ли автоматический выключатель в квартирном электрощитке. Проверить подачу тока в розетку можно с помощью другого электроприбора.

Если все действия по подключению выполнены верно, а новая машина не выполняет задачу или работает с перебоями, советуем воспользоваться гарантийным обслуживанием.

Поиск, проверка и замена клапана ПММ

Заметив, что посудомойка не наполняется, не спешите вызывать мастера. Проверить водяной клапан на посудомоечной машине можно своими руками. Перед началом работ обязательно обесточьте ПММ, отключите ее от домовых коммуникаций.

Чтобы добраться до клапана подачи воды, а после проверить его, потребуются следующие инструменты:

• отвертка;
• клещи;
• мультиметр (понадобится для контроля сопротивления электроклапана).

Сначала необходимо добраться до клапана подачи воды. Место его расположения зависит от модели ПММ, поэтому изучите инструкцию к оборудованию. У большинства машинок он стоит сразу за наливным шлангом. В таком случае алгоритм действий будет следующим:

• застелите пол покрывалом;
• уложите посудомойку на бок;
• демонтируйте заднюю верхнюю панель машинки, выкрутив удерживающие ее саморезы;
• снимите шланг питания, соединенный с электроклапаном;
• отвинтите цокольную панель посудомойки;
• открутите ножки ПММ;
• отсоедините коннекторы, связанные с поплавком системы Аквастоп;
• снимите целиком заднюю стенку машинки;
• демонтируйте клапан подачи воды для выполнения диагностики (для этого извлеките его из гнезда и отсоедините от заливного патрубка).

В некоторых случаях электроклапан подвергается засору со стороны водопровода. Если это так, прочистите сетчатый фильтр. После демонтажа устройство проверяется мультиметром, тестер необходимо перевести в режим измерения сопротивления.

Щуп мультиметра прикладывается к контакту впускного клапана для измерения значения оборота. Оно должно быть более 3 кОм. В таком случае деталь находится в нормальном, рабочем состоянии.

Выявив неисправность, не стоит пытаться починить клапан подачи воды. Впускное устройство ремонту не подлежит. Потребуется приобрести новую деталь. Стоимость элемента будет зависеть от модели посудомойки.

Установив новый клапан подачи воды, соберите посудомойку в обратном порядке. Подсоедините к нему заливной патрубок, верните на место ножки и заднюю панель корпуса. После запустите тестовый цикл и понаблюдайте за работой ПММ. Если проблема решена, вода начнет поступать в камеру.

Что это за устройство?

выполняет роль запорного элемента.

В задачу клапана входит своевременное открытие для наполнения машины нужным количеством воды и закрытие при достижении нужного уровня.

Внешне клапан залива выглядит как пластиковый корпус, изогнутый под 90°. Один конец присоединяется к заливному шлангу, а отвод оснащен контактами для клеммной колодки. Он относится к группе электромагнитных запорных элементов.

Внутри устройства расположены соленоиды и заслонка. При подаче команды с блока управления соленоиды перемещают заслонку в положение «открыто» или «закрыто», обеспечивая подачу или отсечку воды.

Как продлить срок службы клапана?

В силах пользователей предотвратить преждевременную поломку клапана подачи воды. Для этого необходимо соблюдать правила эксплуатации, указанные в инструкции к оборудованию. Среди них рекомендации:

• установить стабилизатор напряжения (он защитит впускной клапан от перегорания в результате перепадов напряжения в сети);
• поставить водный фильтр (устройство предупредит попадание в ПММ водопроводного мусора).

В зависимости от типа, фильтр сможет смягчить воду или очистить ее от мусора. Есть устройства, которые выполняют обе эти функции. Стоимость фильтрующих элементов невысока, поэтому они по карману всем пользователям. Какие достойные варианты сейчас есть на рынке?

• Фильтр «Нептун». Имеет одну степень очистки. Смягчает воду, предотвращая образование накипи на внутренних деталях посудомойки. Стоимость устройства – от 1300 рублей.
• Фильтр-колба магистральный RM. Данное устройство и очищает проходящую через него воду, и одновременно смягчает ее. Защищает ПММ от образования известковых отложений и коррозии. Поставляется в комплекте с нитяным картриджем и настенным держателем. Подключается к водопроводу, присоединительный размер 3/4. Средняя стоимость устройства – 1300 руб.
• Фильтр магистральный Аквафор. Устройство очищает водопроводную воду от взвесей и мусора, защищая бытовую технику от поломок. В комплекте идет кронштейн, крепежные элементы и пластиковый ключ. Стоимость фильтрующего элемента – 1690 руб.
• Фильтр для бытовой техники ITA Filter F50119-2, полифосфат. Смягчает жесткую воду, задерживает взвеси, не допуская их попадания в посудомоечную машину. Средняя цена – 900 руб.
• Фильтр магистральный ITA Filter ITA-21 1/2 для механической очистки, подключается к водопроводной трубе. Производительность – 15 литров в минуту. Защищает бытовую технику, а также облегчает задачу для «питьевого» фильтра, если он стоит дальше по магистрали. Стоимость – от 2500 руб.
• Умягчитель . Фильтр с полифосфатом предназначен для защиты деталей посудомоек от накипи. Применяется только для технической воды. Изготовлено устройство из прочного пластика, легко устанавливается на магистраль. Стоимость – от 570 рублей.
• Фильтр магистральный Гейзер 1П. Способен очищать воду от взвесей размером от 5 мкм. Удаляет ржавчину, песок, прочие нерастворимые частицы. Стоимость колбы – от 1500 руб.
• Фильтр Аквабрайт. Еще один умягчитель, устанавливаемый перед посудомоечными машинками. Ресурс фильтрующего модуля – 30 тысяч литров. Стоимость около пятисот рублей.
• Фильтр магистральный Atoll l-11SC-p STD. Разработан для очистки воды хозяйственно-бытового назначения. Задерживает механические примеси (ржавчину, песок и прочие нерастворимые взвеси) величиной более 20 мкм. Нормативный срок службы устройства – 10 лет. Стоимость 3500-4500 руб.
• Умягчитель Аква Про 346. Характеризуется одной ступенью очистки, подключается к водопроводной трубе. Разработан для защиты бытовой техники от чересчур жесткой воды. Стоимость фильтра – около 400 рублей.

Способ установки выбранного фильтрующего элемента можно будет посмотреть на упаковке товара или в инструкции к нему

Важно своевременно менять фильтр или его картридж. Только так удастся обеспечить приемлемое качество воды для посудомоечной машины

Жесткая водопроводная вода с примесями очень опасна для техники. Чтобы защитить посудомоечную машину и сохранить надлежащее качество мойки, лучше поставить перед прибором специальное фильтрующее устройство. А какое оно будет – умягчающее или только очищающее, решается в каждом конкретном случае.

Поделитесь своим мнением – оставьте комментарий

Диагностика посудомойной машины своими руками

Прежде чем приступать к ремонту посудомоечной машины своими руками необходимо найти неисправность. И в этом может помочь сама машина, ведь в современных устройствах предусмотрен специальный алгоритм, который при возникновении поломки проводит самодиагностику и представляет пользователю неисправность в виде цифрового кода.

Данный код будет выведен бытовым прибором на дисплей, а на более устаревших моделях ошибка отображается в определённом срабатывание светодиодов-сигнализаторов. Известные производители бытовой техники, такие как Zanussi и Electrolux, сделали процесс самодиагностики автоматическим – посудомойка самостоятельно определяет неисправность и показывает код. У моделей других компаний определение поломки начинается после введения определённой комбинации клавиш. Данные о правильной последовательности можно найти в инструкции по эксплуатации.

Различные коды ошибок на примере посудомойки от компании Indesit:

1. Е1 – сигнализирует об отсутствии нагрева жидкости. Проблема связана с неисправностью ТЭНа, термостата или модуля управления.
2. Е2 – неисправность прессостата. Прессостат – это датчик, предоставляющий пользователю точные сведения о наличии воды в баке и её количестве.
3. Е5 – уровень воды превышает норму.
4. Е6 – не работает Aqua Sensor. Это устройство определяет степень загрязнения воды. Срабатывает во время последнего полоскания вещей.
5. Е9 – наиболее частая ошибка, которая сигнализирует о неисправности и замене ТЭНа.
6. Е15 – код, сигнализирующий как о срабатывании AquaStop, так и о поломке данной функции.
7. Е17 – отсутствие воды в посудомойке.
8. Е21 – нет нормальной циркуляции жидкости, причиной является неисправность помпы.
9. Е27 – напряжение промышленной сети не соответствует норме.

Нюансы замены для разных посудомоек

Методика замены входного клапана у посудомек от разных производителей не слишком отличается.

Есть модели с нижней и верхней подачей воды (расположением присоединительного патрубка), поэтому методика разборки машины будет зависеть от типа конструкции.

Некоторые модели удобнее положить на бок, другие достаточно развернуть и слегка наклонить, оперев на стену.

Для посудомоек Bosch оптимальным способом считается полный переворот, так как все основные узлы у нее расположены в районе днища. В остальном, процедура замены практически одинаковая.

Инструменты

только обычные инструменты:

• отвертка крестовая или шлицевая;
• пассатижи.

В зависимости от модели и особенностей конструкции ПММ, могут потребоваться и другие инструменты, это определяется во время демонтажа.

Подготовка

Перед началом непосредственной замены надо выполнить несколько подготовительных действий:

• перекрыть вентиль подачи воды (отвод от трубы на ПММ);
• отключить машину от электросети;
• отсоединить все шланги (в особенности, шланг подачи воды;
• частично разобрать корпус, чтобы добраться до клапана.

Поиск элемента не представляет существенных проблем, так как у большинства машин к нему присоединяется шланг подачи. Однако у некоторых моделей сначала придется разобрать корпус системы АкваСтоп.

Процедура замены

Замена детали состоит в следующих действиях:

1. От дефектного устройства отсоединяют все шланги и провода. Рекомендуется сфотографировать их расположение, чтобы иметь перед глазами образец при сборке.
2. Снять отработавший клапан и установить новый.
3. Подключить к нему все провода, присоединить шланги.

Процедура не отличается сложностью и вполне доступна для любого домашнего мастера.

Набор инструмента для ремонта посудомоечных машин

Прежде чем приступать к ремонту посудомойки, следует знать точно, то весь необходимый инструмент находится под рукой. Очень неудобно постоянно отвлекаться и бегать в строительный магазин за шайбой, гайкой, болтом или изолентой.

Примерный перечень необходимого инструмента:

• Набор плоских и фигурных отвёрток. Занимают первое место по необходимости, так как являются практически универсальным инструментом.
• Набор гаечных ключей. Удобнее всего использовать специальный вороток с набором головок, но для бытовой техники подойдут и рожковые ключи.
• Мультиметр. Измерительный прибор, который всегда пригодится в хозяйстве, особенно в сфере электрики.
• Строительный нож с комплектом сменных лезвий.
• Изолирующая лента или термоусадочные трубки различного диаметра.
• Фонарь. Подойдёт обыкновенный карманный фонарик, так как в помещении не всегда имеется освещение хорошего качества.
• Инструкция по эксплуатации или электрическая схема той модели посудомоечной машины, которой требуется ремонт.

Как узнать о поломке?

Основной функцией данного устройства, установленного в посудомоечной машине bosch является постоянный контроль необходимого уровня жидкости. В случае, когда прибор начинает некорректно работать, это значит вероятно перенаполнился рабочий бак агрегата, что приведет к некачественной мойке кухонной утвари и затоплению

Во избежание подобных проблем необходимо внимательно следить за уровнем жидкости в рабочем баке. Если вы заметили, что она превышает норму, то это сигнализирует о выходе из строя прессостата.

Обычно поломки датчика воды в любой посудомоечной машине возникают по следующим причинам:

• Износ деталей прибора.
• Контакты на соединения прибора подверглись процессу окисления.
• Невысокое качество узлов посудомойки, что ограничивает срок службы прессостата.

Как отремонтировать посудомойку своими руками

Если после включения в сеть ПММ выдала код ошибки на дисплее, попытайтесь сделать перезагрузку. Как обнулить систему и перезагрузить посудомойку:

• отключите технику от питания на 15-20 минут;
• подключите снова к сети.

Если после перезагрузки ПММ запустилась без кода ошибки, значит, был сбой в системе. Можно продолжать работу.

Нужен ремонт? Перед тем как разбирать машину, посмотрите схему ее устройства.

Решение проблем с заливной системой

В бак не поступает вода? Рассмотрим, как исправить ситуацию.

Устраните засор:

1. Перекройте подачу воды в машине и отключите ее от сети.
2. Отсоедините заливной шланг от корпуса.
3. Проверьте его на засор.
4. Вытащите фильтр-сеточку. Промойте его под краном. При сильных загрязнениях оставьте фильтр отмокать в растворе лимонной кислоты.
5. Проведите диагностику заливного клапана.
6. Прозвоните электрические катушки мультиметром.

При неисправности проведите установку нового клапана. Как это сделать:

• Освободите бак машины, уберите корзины и снимите разбрызгиватель.
• Вытащите фильтр и уберите губкой воду.
• Переверните машину, чтобы получить доступ ко дну.
• Снимите переднюю панель внизу, выкрутив винты крепления.
• Отсоедините проводку клапана и открутите болт крепления.

Установите новую деталь.

Проверка циркуляционного насоса

Циркуляционный насос в посудомойке служит для нагнетания воды. Благодаря насосу в коромысла поступает вода, и начинается мытье посуды. Если вы заметили, что двигатель (насос) шумит, жужжит и не распыляет воду, значит, ему нужна замена.

Ремонт своими руками:

1. Откройте доступ ко дну машины, как описано выше.
2. Открутите нижнюю панель, если она есть в вашей модели.
3. Сначала нужно отсоединить сливной насос.
4. Выкрутите винт его крепления.
5. Проверните помпу по часовой стрелке.
6. Отсоедините проводку двигателя.
7. С внутренней стороны двигатель крепится зажимом. Прижмите его, чтобы отсоединить двигатель.
8. Разводным ключом снимите зажимы со шлангов, которые крепятся к двигателю насоса.
9. Всего нужно отсоединить три шланга.
10. Снимите пружинный зажим со старого насоса и установите на новый.
11. Проведите сборку в обратном порядке.

Устранение неисправности в сливной системе

Когда из машины не уходит вода, мойка посуды выполняется плохо, проверьте систему на засор:

1. Вытащите нижнее коромысло, потянув на себя.
2. Верхнее коромысло открутите и снимите.
3. Осмотрите форсунки разбрызгивателя на засор.
4. Прочистите отверстия с помощью зубочистки.

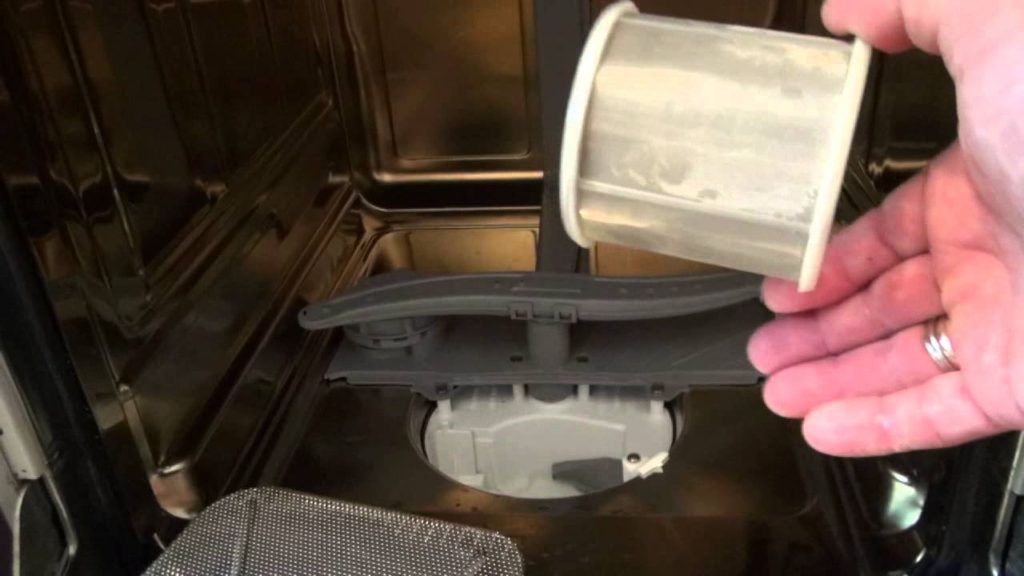

Внизу бака находится сливной фильтр. Вытащите его и металлическую сетку следом.

Устраните остатки пищи и мусора. Надев перчатки, проверьте крыльчатку помпы. Возможна блокировка осколками стекла.

Заменить сливную помпу несложно. Смотрите описание по замене циркуляционного насоса.

Замена датчика уровня

Датчик уровня или прессостат в посудомоечной машине следит за количеством воды в баке. Может сломаться его электронная или механическая часть, засориться трубка. Поэтому перед заменой проверьте прибор на исправность, прочистите трубку от засора.

Находится прессостат снизу машины. Выглядит прибор как короб, от которого идет трубка. Открутите два винта крепления, отсоедините хомут и трубку. Проверить деталь можно, подув в трубку. Если слышны щелчки, значит, датчик рабочий. Электронная часть проверяется мультиметром.

Диагностика нагревательного элемента

Проточный нагреватель служит для нагрева воды при мытье посуды. Если нагрева не происходит, нужно проверить проводку и разъемы ТЭНа, находится он под днищем ПММ «Ханса». В случае подгорания его частям нужна срочная замена. Мультиметром прозваниваются контакты нагревателя.

Как установить новую деталь:

• Проточный ТЭН соединен с насосом.
• Открутите крепление помпы, проверните по часовой стрелке, снимите с посадочного места.
• Отсоедините резиновый уплотнитель нагревателя.

Уберите все патрубки и разъемы, которые крепятся к ТЭНу.

Проведите установку в обратном порядке.
