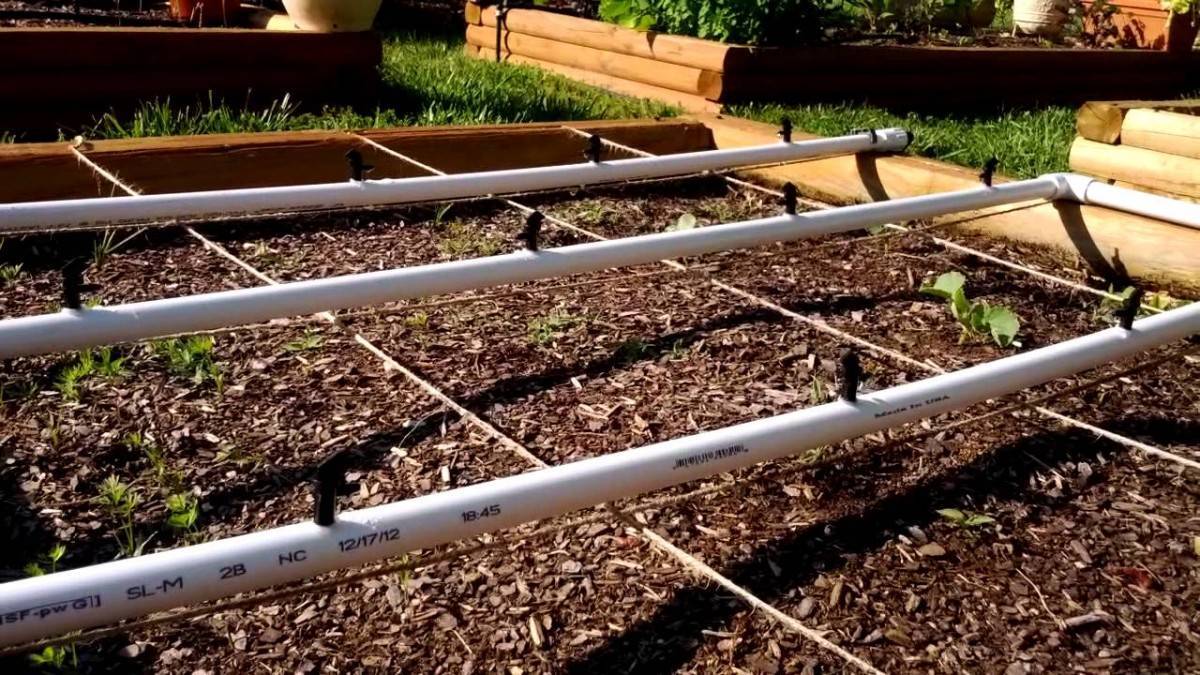

Инструкция, как сделать капельный полив из ПВХ трубы своими руками

Выбор самодельной системы полива

Как уже было описано выше, все самодельные системы полива в теплице могут быть ручными, механическими и автоматическими. Выбор любой их таких систем в большей степени зависит от размера теплицы.

Ручной полив

Ручной полив теплиц осуществляется с помощью шланга или простой емкости (ведра или другого приспособления). Шланг при этом должен быть напрямую подключен к основной системе водоснабжения, которая в свою очередь может быть: скважина или колодец. Для того, чтобы вода поступала через шланг также должна стоять мощная насосная станция. Без нее в орошении такого типа не обойтись. Именно благодаря ей и будет подавать вода. Если же для ручного полива использовать простое ведро, то не понадобится насосной станции. Будет достаточно иметь на загородном участке источник воды.

Механичекая система

Пример механической системы полива

Механический полив теплиц более эффективен. В нем используются разнообразные приспособления и не нужно будет стоят со шлангом возле каждого посаженного ряда растений. Как правило, для организации такого полива требует использования пластиковых труб. Они прокладываются вдоль рядов или между ними. Также есть возможность в таком способе орошения растений выбрать и саму систему подачи воды. Она может быть:

Более часто в теплице можно встретить капельное орошение, которое организовывается при помощи специальных капельниц. Они очень легко крепятся к трубе. Подача воды осуществляется на грунт рядом с посаженным растение. Такой способом полива в значительной степени экономит воду, смотрите фото.

Капельная система полива

• Что касается дождевального, то расход воды здесь будет немного больше, чем в предыдущем способе. Опять же, все зависит от типа выращиваемых растений. Также для такой системы полива используются капельницы с переключаемыми режима. То есть, в последствии можно применить и капельное орошение.
• Внутрипочвенный полив теплицы встречается довольно редко, так как в ней очень часто выращивается рассада или ранние сорта съедобных культур: петрушка, укроп и так далее. Чаще всего такой способ орошения используется в промышленных теплицах Сотка, но организовать его самостоятельно на загородном участке не составит большого труда.
• Для этого используются трубы из пластика, окончания которых не всегда имеют дополнительные насадки. Они должны быть углублены этими концами под углом в грунт. То есть, подача воды таким способом осуществляется непосредственно на саму корневую систему растения. Использовать его можно только для влаголюбивых сортов культур.
• Вода для механического полива подается из источника воды. Для этого используется скважина или колодец. От них должно быть дополнительное ответвление, чтобы кран для полива находился на участке. К такой трубе и будет подключатся система орошения и после открытия крана вода пойдет по трубам.

Алгоритм сборки конструкции для капельного полива

Сделать капельный полив в теплице своими руками из гибкой трубки – проще, выгоднее всего. Процедура изготовления включает основные этапы:

1. устанавливается накопитель для воды – проще использовать старые металлические бочки от технических жидкостей либо специальные пластиковые, приобретенные в строительном магазине (дополнительно можно установить фильтр);

2. далее соединяем в единую конструкцию все трубки для полива – при помощи подготовленных заранее фитингов, штуцеров (желательно приобрести с запасом);

3. выполняется монтаж кранов, всей необходимой разводки – они обеспечивают функциональность системы, бесперебойную подачу жидкости;

4. изготавливаются стоки.

Последний этап – самый ответственный. Так как диаметр отверстия определяет режим работы всей системы, позволяет добиться качественного орошения. Разрешить вопрос изготовления можно разными способами:

· приобрести уже готовый рукав;

· использовать пластиковый гибкий, твердый шланг – изготовить небольшие отверстия в нем нагретым гвоздем.

Отдельный способ – подготовить самодельный мобильный капельный рукав. Основной шланг снабжается дополнительными отверстиями небольшого диаметра – в них вставляются специальные отводы. При необходимости такие отводы можно легко переместить. Длина каждого отвода – 30 см либо более. Диаметр – примерно 4 мм. Изготовить такую конструкцию можно при помощи пластикового шланга любого типа. Индивидуальная оросительная конструкция тепличного типа:

При изготовлении отверстия для отводов важно следить за поверхностью краев. Они должны быть максимально гладкими

Чтобы избежать появления заусенцев, неровностей следует воспользоваться максимально острым сверлом. При наличии регулировки скорости вращения патрона следует установить минимальные обороты.

После изготовления отверстий можно приступить к подготовке «усиков». Следует нарезать отрезки шланга длиной по 50 см. Они сгибаются пополам, место изгиба делается отверстие – в одной из стенок. Два основных правила изготовления отводов:

· прочность шланга не должна нарушаться;

· по длине отвод должен помещаться во внутренний диаметр.

Чтобы сделать шланг более пластичным, упростить работу с ним – следует его немного разогреть. Сделать это можно не прибегая к использованию открытого огня. Достаточно вскипятить воду, опустить туда изделие.

Чтобы ускорить процедуру – можно воспользоваться самонарезом. Он позволит упростить просовывание шланга нужного диаметра, резьбы. Вставляем самонарез в оба отверстия шланга большего диаметра, далее чуть наживляем на резьбу тонкую трубку. При точном выполнении обозначенной инструкции место соединения получится максимально герметичным.

При возникновении небольших протечек можно аккуратно проклеить места водостойким герментиком. Стоимость его невелика, составляет примерно 100 рублей. Использование гибких усов обладает множеством преимуществ перед твердыми, пластиковыми. Основные достоинства:

· при необходимости расположение можно изменить без существенных сложностей;

· отпадает необходимость делать насаждения ровными рядами.

Сами усики укладываются следующим образом:

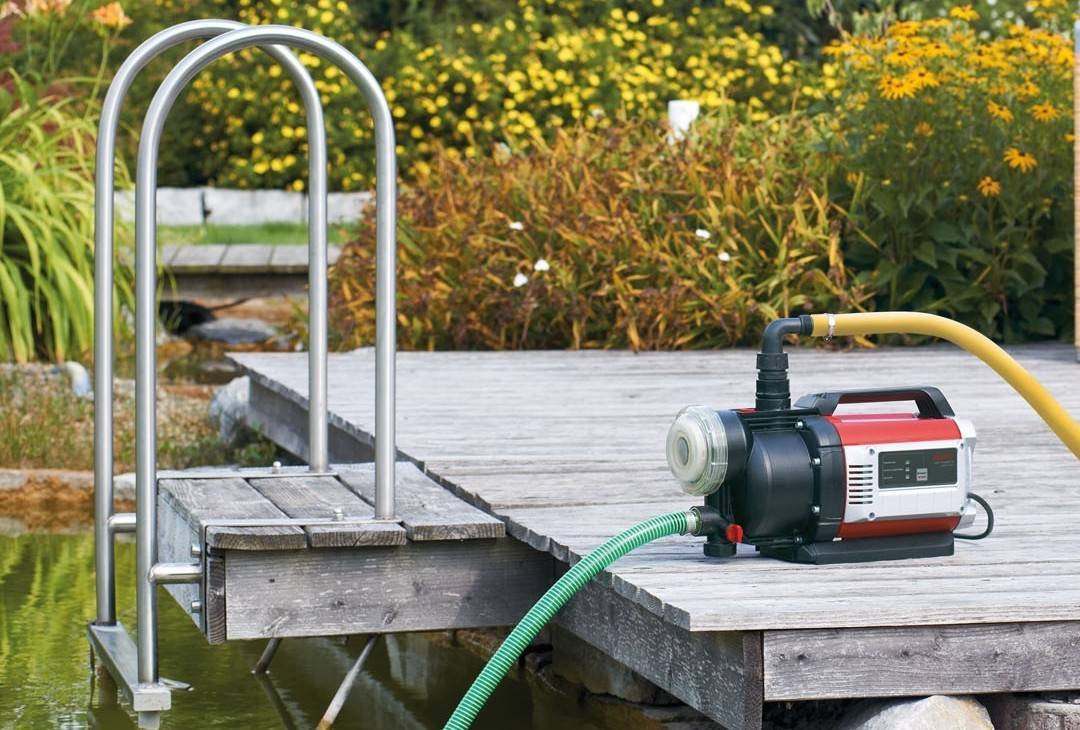

Монтаж капельной системы с применением насоса

Насос может использоваться в системе капельного полива либо для наполнения бака для полива, либо с целью повышения напора в самой системе. В первом случае схема работы почти не отличается от вышеизложенной для полива от водопровода. При этом потребуется датчик уровня воды в емкости, который будет отключать насос по мере ее наполнения.

Датчик можно смастерить своими руками, подсоединив концевой выключатель к клапану от унитазного бачка. Однако включение и выключение насоса не будет происходить единовременно в результате «дребезга» контактов выключателя, что может вывести насос из строя. Схему управления придется дополнить таймером, который продается в магазине электротоваров. Все вопросы решаются просто, если приобрести готовую насосную станцию.

Желательные аксессуары для системы автополива

Таймер (контроллер)

Таймер для автополива не просто изобретение для ленивых огородников. Зачастую горожане не имеют возможности проживать на даче весь сезон, и в этом случае контроллер просто незаменим.

В системах, где подача воды осуществляется при помощи насоса, подойдут универсальные таймеры, устанавливаемые непосредственно в розетку, от которой происходит питание насоса. Приобрести такие таймеры можно в любом магазине электротоваров.

А вот для самотечных систем (когда вода поступает из отдельного бака), а также когда система автополива подключена к водопроводному крану, используются специализированные контроллеры.

Такие таймеры для автополива бывают нескольких типов. Самый простой и дешевый – механический (закрывание клапана осуществляется за счет пружины). Этот тип таймера включается вручную, а выключается автоматически. И для дачников «выходного дня» такой вариант не подходит.

Дорогие электронные таймеры с программным управлением также не лучший выбор, в силу высокой стоимости и необходимости непростой настройки программ. Подобный вариант больше подходит для фермеров или профессиональных садовников, осуществляющих уход за обширной усадьбой.

Оптимальный выбор для приусадебных участков – электронные таймеры с ручным управлением. Такие контроллеры позволяют запрограммировать режим и длительность полива на одну неделю. После того как необходимые настройки будут установлены, таймер сможет ежедневно включать систему в установленные часы и выключать после того, как заданное время полива истечет, совершенно без вашего участия.

Внимание! Если ваша система автополива будет получать воду из отдельной емкости (бака), то при покупке таймера важно приобретать устройство, в котором подача\перекрытие воды осуществляется за счет встроенного шарового крана. Таймеры другого типа с электромагнитным (соленойдным клапаном) в этом случае могут не работать, так как в самотечных системах бывает недостаточно давления, которое присутствует в центральном водопроводе

Фильтр

Обычно в дачных поселках вода в водопроводе оставляет желать лучшего, а наличие механической взвеси (песок, глина и т.д.) засоряет капельные ленты и уменьшает срок службы всего оборудования. Чтобы продлить время эксплуатации системы автополива, целесообразно установить фильтр, расположив его в начале системы (между краном и основной трубой).

Существует несколько типов фильтров, но для приусадебных хозяйств самыми оптимальными являются сетчатый и дисковый типы. У первого фильтрация осуществляется за счет того, что вода проходит через ячейки сетки, а у второго имеется пористая структура, наподобие губки. Уровень очистки воды характеризуются размером ячейки. Для систем капельного полива будет достаточно частоты решетки, равной 100-150 единицам.

На рынке представлены фильтры различных ценовых категорий, стоимость аппарата зависит от качества деталей, присутствия самопромывного механизма, наличия редуктора для регулирования давления в системе и так далее. Для использования на дачных участках вполне подойдут недорогие модели сетчатых либо дисковых фильтров, но от совсем дешевых фильтров (как правило китайского производства) лучше отказаться (как известно, «скупой платит дважды»).

Капельный шланг обычно очень прочно сидит на носике коннектора, но для надежности мы закрепляем ленту металлическими хомутами. Людмила Светлицкая

Датчик дождя

Датчик дождя используется как дополнение к контроллерам с программным управлением, а также к электронным таймерам с ручным управлением. Во время выпадения осадков датчик дождя прекратит работу автополива или предотвратит очередное включение системы, если влажность окажется чрезмерной.

После, в зависимости от влажности и температуры, датчик дождя самостоятельно «примет решение» о возобновлении работы системы автополива в ранее установленном режиме. Уровень чувствительности датчика можно настраивать вручную, в соответствии с требованиями выращиваемых культур. Как правило, этот прибор имеет широкий диапазон осадков: 3-25 мм. Использование датчика дождя позволяет не только сэкономить воду, но и защитить растения от перелива, что может быть критичным для некоторых культур.

Как рассчитать систему капельного полива?

Перед тем как сделать капельный полив своими руками, проводят расчет коммуникаций. Для получения расчетного значения общее количество высадок множат на время полива и затраты воды на одно растение. К примеру, для полива 100 кустов в течение двух часов потребуется 400 литров жидкости с учетом, что на одно растение нужно 2 л/час.

При выборе капельной ленты учитывают длину грядки. Ее максимальная протяженность составляет 100 м. В процессе сборки системы используют специальные плоские капельницы, которые располагают друг от друга на расстоянии от 0,1 м до 0,3 м. Для устройства конструкции применяют специальные трубы или капельный полив из ПНД труб.

Капельный полив из полипропиленовых труб своими руками

Особенность системы капельного полива состоит в том, что влага, подаваемая через специальную полимерную ленту или капельницы, доставляется непосредственно к корневой системе растений. Благодаря этому, снижается общий расход воды и при этом повышается урожайность сельскохозяйственных культур. Кроме того, капельный полив не приводит к заболачиванию почвы и снижает вероятность появления сорняков – они не получают достаточного количества влаги. Сделать подобную систему у себя на приусадебном участке не составляет особого труда. Эта статья предоставит вам подробную пошаговую инструкцию по проектированию и обустройству капельного полива с помощью полипропиленовых труб.

Внутрипочвенный полив

Если хочется сделать полив на даче автоматический, но при этом точный и подходящий для закрытого грунта, то внутрипочвенное орошение будет самым лучшим решением.

Оно позволяет точно дозировать количество поступающей в грунт влаги, но при этом не просто оставляет ее на поверхности, а доставляет непосредственно к корням. Благодаря этому внутрипочвенное орошением является даже более точным и экономным, чем капельный полив.

Устройство внутрипочвенного полива

Самая простая система полива своими руками, использующая метод внутригрунтового орошения — это система труб, практически аналогичная капельным, только с одним условием — располагаются они под землей. Именно поэтому установку для такого полива следует готовить заранее, задолго до посадки будущих культур. Еще одной ее особенностью является то, что нужно точно рассчитать необходимую глубину. Если заложить трубы слишком близко, то влага будет сильно выступать. Если слишком глубоко, то она вся может уйти вглубь и почти не будет поглощаться растениями. То, как сделать внутрипочвенный полив на даче своими руками, будет рассмотрено ниже.

Как организовать грунтовый полив на участке своими руками?

Для того чтобы организовать почвенный полив, нужно точно определиться с местом посадки будущих культур, с их частотой и величиной междурядий — все это требуется учесть для того, чтобы разместить трубы в правильном месте. Даже небольшая ошибка приведет к пустой трате воды и лишним расходам. После того как с культурами и расстояниями определились, можно приступать собственно к прокладке установки. Для внутрипочвенного орошения лучше взять гибкие трубы или толстостенные шланги, имеющие множество небольших отверстий, расположенные через определенное расстояние. Такие трубы следует закладывать точно в местах будущей посадки растений. Кроме этого, можно взять трубы, имеющие сплошную мелкую перфорацию, но тогда и потери воды будут больше.

Если требуется выполнять полив теплицы или небольшого парника с рассадой, то можно применить комбинированный метод — трубы проложить поверху, но при этом использовать специальные капельницы, погружающиеся в землю.

Плюсы и минусы грунтового полива

Внутрипочвенное орошение имеет множество плюсов, поскольку позволяет максимально экономно расходовать воду и имеет самый высокий КПД среди всех поливочных систем. Но при этом она сложнее всего в обслуживании, в случае повреждения ремонт без повреждения грядок выполнить не получится. Ну и конечно нужна высокая точность при его прокладке. К выбору материалов следует подойти тоже внимательно. Если использовать пластиковые трубы для полива на даче методом почвенного орошения, то прослужит такая система много лет.

Обратить внимание нужно и на источник воды. Если есть водопровод — поливочные системы можно подключать прямо к нему. Если нет, то нужно установить водонапорный резервуар, который будет наполняться дождевой водой или из ближайшего водоема (в таком случае приобрести насос для дачи для полива просто необходимо)

Размещать напорный бак нужно на высоте не менее 2 метров над уровнем поливочной системы. Можете посмотреть статью: Как изготовить и установить капельный полив своими руками?

Если нет, то нужно установить водонапорный резервуар, который будет наполняться дождевой водой или из ближайшего водоема (в таком случае приобрести насос для дачи для полива просто необходимо). Размещать напорный бак нужно на высоте не менее 2 метров над уровнем поливочной системы. Можете посмотреть статью: Как изготовить и установить капельный полив своими руками?

Таймеры для автоматического полива

При организации автоматического капельного полива применяют специальные таймеры. Они предназначены для управления системой, контроля работы насосного оборудования, пуска и остановки подачи жидкости, обеспечения одновременной работы нескольких линий.

Подобные устройства работают от батареек. В продаже есть электронные и механические модели со счетчиками воды. Механические пружинные таймеры работают на протяжении суток. Их нельзя запрограммировать, а режим корректируют вручную.

Электронный таймер – полностью программируемое устройство. Самый простой вариант обеспечивает двухчасовое ежедневное орошение на протяжении недели. Сложные конструкции с 16 программами подходят для огородов с разносортными культурами.

Системы управления поливом растений

Ручной режим считается самым простым. Самостоятельный капельный полив огорода с первой ступенью управления подразумевает установку шарового крана на каждую поливочную линию. Естественно, открытие и закрытие крана осуществляется вручную. Это не совсем удобно, но если сравнить время на самостоятельный полив растений со временем по закрутке-открутке крана, то этот недостаток не кажется значительным. Такая разновидность организации полива теряет смысл, если хозяева присутствуют на участке лишь по выходным.

Автоматизированный полив обеспечивает подачу воды посредством электромагнитных клапанов. Сигнал клапану передает заранее настроенный процессор. Автоматизированная система полива на даче своими руками с миникомпьютером подает команды на каждую линию в отдельности.

Всего в автоматизированной системе может быть несколько линий, среди которых могут присутствовать подземные, капельные, тепличные линии, а также дождевание. Таким образом, программу можно задавать на несколько дней в зависимости от прогноза погоды. Управление будет вестись без непосредственного присутствия человека. Внесение поправок в программу осуществляется вручную. Автоматизированный полив не предусматривает контроль за влажностью, температурой воздуха и почвы.

С автоматическим управлением полив овощей на даче существенно облегчается. Нет необходимости перестраивать миникомпьютер в зависимости от метеоусловий и каждый раз закручивать и откручивать краны. Потребность растений в воде автоматически определяется датчиками. На основе показателей осуществляется полив. Каждая линия имеет отдельное управление, отдельные датчики. Автоматический полив относится к наиболее прогрессивным способам подачи воды к растениям, позволяющим добиться оптимального ухода для большого урожая.

Система полива на основе пластиковых бутылок

Пластиковые бутылки не всегда обеспечивают растительность нужным количеством воды в нужное время, однако необходимый минимум таким образом обеспечить можно. Использование бутылок особенно оправдано, если нет возможности давать воду овощам регулярно каждый день.

Подпочвенный полив огорода с помощью пластиковых бутылок как минимум можно назвать бюджетным. При этом способе полива вода доставляется непосредственно к корням растений, таким образом экономятся и удобрения. Подпитка корней позволяет избежать лишней влажности, которую, например, не ценят большинство сортов томатов.

Капельный полив из бутылок: практические советы

Несложен капельный полив своими руками из пластиковых бутылок, так как подходящие материалы можно найти в каждом доме. Оптимальный объем для одной емкости – два литра, но допускается использовать и более мелкие тары. В крышках нужно проделать несколько небольших отверстий. Точное количество может подсказать только личный опыт, но общие рекомендации таковы: два отверстия для легкого грунта и четыре – для глинистого. Диаметр просвета – два мм. В некоторых хозяйственных магазинах можно найти специальные крышки с узкими горлышками на бутылки.

Чтобы бутылку не доставать из грунта для пополнения водой, в дне емкости нужно проделать отверстие либо срезать его вовсе. Но чем меньше просвет, тем меньше будет испаряться вода из тары. Система внесения воды, подразумевающая капельный полив из бутылок, проще всего устанавливается в момент посадки растений. Тара вставляется крышкой вниз под углом в 30-45 градусов.

Установка емкости под уже растущие грядки также возможна. Например, капельный полив огурцов своими руками с помощью бутылок производится путем вкапывания тары в землю на расстояние в 10-20 см от стебля

Так как огурцы очень чувствительны к повреждениям даже небольших корешков, то устанавливать бутылку надо очень осторожно

Подливается вода в каждую емкость по мере всасывания жидкости в почву. Необходимо отметить, что в жаркие дни расход будет больше. «Бутылочный» капельный полив своими руками для дачи позволит обеспечить овощные растения водой на несколько дней.

Материалы для капельного полива из полипропиленовых труб

В отличие от металлических труб, полипропиленовые аналоги обладают большими преимуществами. Кроме того, материл достаточно дешевый, и подходит для сборки системы капельного полива.

Перед сборкой, нужно подготовить следующее:

• Емкость с объемом 100 л. Вода будет нагреваться под действием солнечных лучей, что благотворно влияет на растения.
• Шаровой кран.
• Фильтр для очистки воды. В противном случае, система быстро выйдет из строя.
• Емкость для питательных удобрений.
• Трубопровод
• Отводы из полипропиленовых труб или специальные ленты, которые соединяются при помощи специальных тройников.

Чтобы определиться с размерами материалов, нужно разметить земельный участок. Для полива 1м2 понадобится около 30 л жидкости в сутки, в зависимости от вида насаждений. Также нужно подсчитать количество отводов и расстоянием между установленными капельницами.

Для обеспечения необходимого давления, емкость рекомендуется установить на высоте 1-2 м. Этого будет достаточно, чтобы обеспечить полив 50 м2. Тара устанавливается на крепкой и ровной опоре.
