Общая и локальная установка
В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.
Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.
Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.
Виды редукторов
Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.
Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.
1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)
Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.
Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.
Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:
- фильтр механической очистки;
- запорный кран;
- манометр.
Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.
Определяем, что такое регулятор давления воды, зачем нужен, где находится.
Читаем в интернете про эти устройства, зачем нужны:
— в первую очередь, это защита от повышенного давления. Если давление в квартире будет выше нормы, то возможен выход из строя различных бытовых приборов. Это и стиральные машины, и посудомоечные машины, краны и другое оборудование.
— во вторую очередь, это возможность получить гидроудар. Это очень резкое повышение давления воды (скачок). Возникает прежде всего из-за поломок водопроводного оборудования (например, на насосной станции). После такого воздействия может выйти из строя не только различное оборудование (те же стиральные и посудомоечные машины, водонагревательная техника и др.), но возможны прорывы воды.
— в третью очередь, это экономия ресурсов. Достигается за счет того, что общий напор в водопроводных сетях снижается.
Разобрались, вещь нужная в квартире. Работает по простому принципу, чем больше подаётся воды (напор больше), тем меньше отверстие в клапане внутри регулятора воды. Перекрывается отверстие внутри устройства за счёт давления воды. Чем меньше напор воды, тем соответственно больше открывается отверстие в клапане. Таким образом достигается одинаковая проходимость жидкости через оборудование и дальше по трубопроводу.
Дальше ищем, где находится. Как правило, регулятор давления воды стоит после запорно-регулировочного крана, до счётчика воды. В интернете часто спорят по поводу того, где должен стоять редуктор — до счётчика воды или после. Здесь всё очевидно, устройство должно защищает всё, что находится после запорно-регулировочного крана. Единственное, что ставят сразу после запорно-регулировочного крана — механический фильтр грубой очистки.
Приборы в водопроводной сети

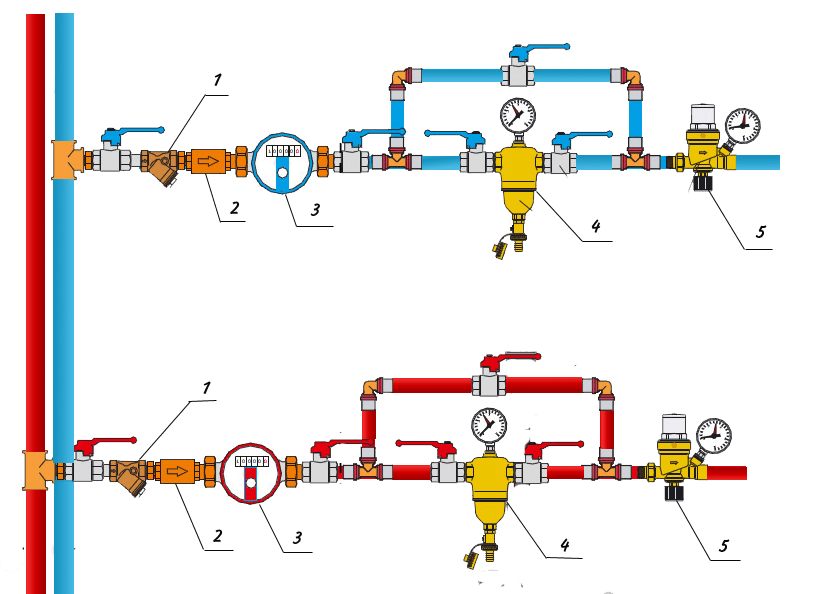

На изображении расположены элементы сантехнических систем обычной квартиры:
1. Запорно-регулировочный кран.
2. Механический фильтр тонкой очистки.
3. Регулятор давления воды.
4. Счётчик воды.
Когда необходима чистка регулятора?
Основной показатель загрязнения редуктора – слабый напор воды из крана. Если в один прекрасный момент вода начала бежать слабо, но после постукивания по редуктору напор восстанавливается, то нужна срочная чистка.
Показатели загрязнения редуктора:
- Клапан забит полностью твердыми отложениями и не пропускает воду в нужных количествах.
Это могут быть либо известковые отложения в воде, либо ржавчина, которой очень подвержены пружины.
Чаще всего симптом проявляется у поршневых редукторов, потому как по сравнению с мембранными они сильнее подвержены загрязнению из-за большего количества механических узлов. Мембранные регуляторы значительно надежнее, но и стоимость их выше.
Капли воды на пружинной камере. Происходит, когда в поршневых регуляторах страдают поршневые уплотнения, которые начинают закисать и пропускать воду. Протекание характерно для обоих типов приборов.
Повышение давления в системе выше заданного. Показатель не такой явный, потому что на глаз определяется не всегда и требует установленного манометра.Причиной неправильной работы в этом случае становится налет и оседание твердых частиц на механических движущихся элементах. Проход воды перекрывается не до нужного уровня, давление не понижается до заданных пределов.
При помощи сторонней организации
Для замены редуктора требуются определенные знания и навыки. Даже такая простая процедура требует понимания ее смысла и соблюдения действующих правил. Далеко не у всех владельцев квартир имеются нужные инструменты, а также время и желание их приобретать.
В таких случаях проще и правильнее обратиться за помощью к специалистам. В каждом городе есть специализированные организации, выполняющие различные сантехнические работы.
Замена редуктора — это как раз их профиль, поэтому можно обратиться к ним с заявкой и решить вопрос.
Куда и как обратиться?
Для того, чтобы отыскать нужную фирму, можно использовать несколько способов:
Поинтересоваться у знакомых, где находятся подобные фирмы.
- Почитать объявления в местных газетах. Все подобные организации постоянно размещают свою рекламу.
- Поискать в интернете. Наиболее успешные и продвинутые компании обязательно имеют свой сайт, поэтому достаточно ввести поисковый запрос.
- Обратиться в свою управляющую компанию, если ее работники, по мнению пользователя, обладают достаточной квалификацией.
Любой из этих вариантов может дать нужный результат. Однако, рекомендуется обращаться в наиболее солидные фирмы, которые дают гарантию на свою работу. В таких случаях можно быть уверенным в получении ожидаемого эффекта.
Сколько это стоит?
Средняя стоимость смены регулятора у разных организаций составляет от 900 до 2000 руб. В эту сумму не входит стоимость самого устройства, оплата только за выполнение работ.
Результат
После выполнения работ в квартире владельца будет стабилизировано и приведено к оптимальному значению давление воды. Исключатся поломки и разрывы подводки из-за гидроударов, прекратятся скачки давления воды.
Какие возможно устранить самостоятельно, а какие нет?
Подавляющее большинство неисправностей возникает из-за жесткой воды и присутствия в ней известняковых примесей. Чем более минерализована вода, тем быстрее редукторы давления начинают сбоить.
Однако это затруднение легко разрешимо. Устройство можно быстро разобрать, прочистить, заменить прокладки или уплотнительные кольца, и оно будет работать не хуже нового.
О кавитации следует немного пояснить. Данное явления возникает при неправильном выборе регулирующего устройства, а именно не соответствие его пропускных характеристик к тому или иному трубопроводу.
Если регулятор при работе шумит, то это первый признак наличия кавитации и того, что его нужно обязательно менять.
Кавитационные процессы возникают тогда, когда золотник практически всегда находится в полузакрытом состоянии — сечение коллектора минимальное. В таком положении в соединительном коллекторе возникает область повышенного давления.
При таких условиях начинают возникать все предпосылки для химического разложения металла.
Как выражаются сантехники – арматуру начинает безжалостно сечь, т.е. она начинает пропускать. Самостоятельно исправить этот дефект весьма сложно, если вообще возможно — чаще всего требуется полная замена.
Чтобы такого не происходило нужно придерживаться одного правила – не понижать давление в трубопроводе одним редуктором более чем в 2,5 раза. Если это невозможно сделать, то требуется применять метод «каскада», т.е. использовать два понижающих устройства.
Так, понижение с 10-ти до 3-х атмосфер одним агрегатом без нарушения этого правила сделать не получится. Тогда нужно использовать 2 устройства, — первое будет понижать с 10-ти до 6-ти атм., а второе с 6-ти до 3-х. В этом случае гарантированно будет исключен риск возникновения кавитации и образования шума.
Каковы наиболее частые поломки регулятора?
Их можно определить с помощью следующих признаков:
- давление до и после арматуры одинаково или постепенно растет;
- невозможность регулировки оборудования;
- малая пропускная способность сети – плохой напор воды;
- присутствие постороннего шума;
- наличие течи устройства.
В большинстве случаев причина кроется в нарушении герметизации, которая может быть вызвана износом уплотнительных колец. Также плотно прилегать золотнику к корпусу мешает известняковая накипь.
Более редки ситуации, при которых происходит механические разрушения конструкции. К ним можно отнести: лопнувшую пружину или её истончение, отсоединение нижнего поршня от штока золотника или разрыв мембраны.
Какие возможно устранить самостоятельно, а какие нет?
Подавляющее большинство неисправностей возникает из-за жесткой воды и присутствия в ней известняковых примесей. Чем более минерализована вода, тем быстрее редукторы давления начинают сбоить.
Однако это затруднение легко разрешимо. Устройство можно быстро разобрать, прочистить, заменить прокладки или уплотнительные кольца, и оно будет работать не хуже нового.
Неустранимых поломок не так уж и много. Главным образом — это механические дефекты корпуса и внутренней начинки. К ним можно причислить поломку пружины или штока, а также кавитационное разрушение посадочного седла и стенок редуктора.
О кавитации следует немного пояснить. Данное явления возникает при неправильном выборе регулирующего устройства, а именно не соответствие его пропускных характеристик к тому или иному трубопроводу.
Если регулятор при работе шумит, то это первый признак наличия кавитации и того, что его нужно обязательно менять.
Кавитационные процессы возникают тогда, когда золотник практически всегда находится в полузакрытом состоянии — сечение коллектора минимальное. В таком положении в соединительном коллекторе возникает область повышенного давления.
При таких условиях начинают возникать все предпосылки для химического разложения металла. Оно активно разрушает посадочное седло для золотника – соприкосновение поршня становится не плотным.
Как выражаются сантехники – арматуру начинает безжалостно сечь, т.е. она начинает пропускать. Самостоятельно исправить этот дефект весьма сложно, если вообще возможно — чаще всего требуется полная замена.
Чтобы такого не происходило нужно придерживаться одного правила – не понижать давление в трубопроводе одним редуктором более чем в 2,5 раза. Если это невозможно сделать, то требуется применять метод «каскада», т.е. использовать два понижающих устройства.
Так, понижение с 10-ти до 3-х атмосфер одним агрегатом без нарушения этого правила сделать не получится. Тогда нужно использовать 2 устройства, — первое будет понижать с 10-ти до 6-ти атм., а второе с 6-ти до 3-х. В этом случае гарантированно будет исключен риск возникновения кавитации и образования шума.
Кто должен менять — УК или собственник?
Для того, чтобы разобраться в этом вопросе, необходимо рассмотреть, где находится редуктор.Как правило, его устанавливают между фильтром и счетчиком расхода H2O (допускается установка и после счетчика), т.е. после первого запорного устройства на квартирном отводе.
Согласно правилам эксплуатации общедомового имущества (Постановление Правительства РФ № 491 от 13.08. 2006), все приборы, трубопроводы и прочие устройства, установленные после первого элемента запорной арматуры, являются собственностью владельца квартиры и находятся в его полном распоряжении.
Это значит, что замена регулятора — прерогатива собственника квартиры (или лиц, проживающих в ней). Поэтому УК не обязана менять эти устройства, хотя выполнить работу за определенную плату они могут.
Описание механического датчика
Механические датчики давления пользуются большей популярностью у потребителя, что объясняется их главным преимуществом – независимостью от электричества. Для включения прибора не требуется дополнительная розетка.
Основное назначение прибора – включение и выключение насосного оборудования при достижении определенных значений давления. Подключение насоса к системе осуществляется через датчик.
Наиболее распространенная модель механического датчика – РДМ-5, его основными узлами являются следующие элементы:
- Металлическая платформа.
- Поршень.
- Мембрана.
- Большая и малая пружина.
- Болты и гайки регулировки.
- Корпус из пластика.
- Электрические контакты.
- Простые реле давления.
- Реле давления с дополнительным датчиком защиты от «сухого» хода.
- Контроллеры давления, оснащенные манометрами, датчиками, имеющие возможность выполнять различные функции.
Стоит отметить, что электронный датчик давления воды в системе водоснабжения со встроенным реле давления и манометром имеет более сложное устройство, чем механические приборы. Благодаря наличию множества функций электронные приборы позволяют предотвратить перепады давления воды в системе водоснабжения. Независимо от работы насоса вода подается с равномерным напором. Использование такого прибора в водопроводной сети частного дома делает более удобным и легким полив насаждений на приусадебном или дачном участке. Это особенно актуально для садоводов в жаркий летний сезон.
Датчик давления в водопроводе для контроля работы насоса в большинстве случаев присутствует в системе водоснабжения с гидроаккумулятором (детальнее: “Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке”)
Важно понимать, что для частного строения, расположенного в местах с постоянными перебоями электропитания, лучше всего установить накопительную емкость большого объема. Оптимальным местом расположения гидробака в этом случае будет чердачное помещение
Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью. Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.
Периодичность включения и выключения насоса зависит от следующих показателей:
- Объем накопительного резервуара.
- Напор воды в системе.
- Количество потребляемой воды.
Подача воды в точки разбора вначале осуществляется из накопительной емкости. С уменьшением ее объема в гидробаке давление в системе также понижается, что приводит к включению насоса. В результате вода наполняет гидроаккумулятор и поступает в открытые краны точек разбора. Работа насоса не прекращается до тех пор, пока давления в накопительной емкости не достигнет верхнего предельного значения.
При выборе гидроаккумулятора следует учесть несколько факторов. В частности речь идет о количестве проживающих людей, наличии сантехнических приборов и их количестве. Объем накопительной емкости должен обеспечивать бесперебойную подачу воды во все точки разбора.
Принцип работы
Редуктор монтируется на входную трубу, снижает давление до необходимых показателей, выравнивает давление.
Конструкция поршневых регуляторов проста, небольшой поршень при помощи пружинного устройства увеличивает или уменьшает отверстие, стабилизирует давление воды.
Регулировка давления в приборе мембранного типа основана на работе подпружиненной мембраны, помещенной в герметическую отдельную камеру.
Наиболее долговечны приборы проточного типа, так как все элементы редуктора не подвижны. Давление в них стабилизируется из-за прохождения водного потока по лабиринту, где он теряет скорость.
