Показатели залегания источников
Уровень грунтовых вод определяют по безнапорному слою, потому что именно он доставляет больше всего хлопот строителям. Определить близость воды можно без привлечения специалистов, достаточно осмотреть внимательно местность. Обычно зеркало грунтовых вод идет на глубине 2-20 м от поверхности, поэтому заболоченный участок говорит о расположении вод на уровне не ниже 1 м. Залитые мелкие впадины свидетельствуют об уровне вод выше поверхности земли.
Природные признаки
В природе есть ряд примет, на которые стоит обратить внимание:
растения на участке могут рассказать не только о наличии, но и о глубине залегания грунтовых вод. Близость водоносного слоя характеризуется присутствием влаголюбивых культур. К примеру, если грунтовые воды располагаются на глубине около 3 м, то на участке можно встретить конский щавель, болиголов, мать-и-мачеху, камыш. На территории с глубиной залегания водоносного слоя 5 м располагается полынь и солодка. Если судить по деревьям, то склонившаяся верба, береза или ольха свидетельствуют о наличии водной жилы. При этом сирень, кизильник, виноград и можжевельник не переносят переувлажнения, соответственно, по внешнему виду определяют расстояние до жидкости;
по поведению животных также можно судить о глубине грунтовых вод. К примеру, кошки любят места над водными жилами, при этом собаки предпочитают сухую почву. Всем известно, что мошек и комаров привлекает влага, целые столбы насекомых можно встретить после захода солнца на участках с высоким залеганием водного пласта
Рыжие муравьи и мыши также предпочитают сухую почву, поэтому при их отсутствии можно утверждать, что водоносный слой расположен недалеко от поверхности земли;
если рассматривать народные приметы, то стоит обратить внимание на утреннюю росу, ее обилие говорит о близком расположении воды. Вечерний туман также является показателем высоких грунтовых вод, но только при отсутствии вблизи расположенного водоема.
Методики определения
Для обнаружения грунтовых вод, на уровне 3-5 м необходимо пробурить скважину малого диаметра. Для этого обращаются к специалистам либо занимаются обустройством самостоятельно, используя садовый бур. Через сутки после бурения проверяют уровень воды в скважине, если он не меняется на протяжении нескольких дней, то его принимают за зеркало подземных грунтовых вод.
Ориентироваться на местности помогает топографическая съемка, которая выявит самые высокие и низкие отметки рельефа. Как известно, в самых возвышенных зонах идет высокий уровень грунтовых вод, соответственно во впадинах и низинах показатель снижается. Созданием топографической карты занимаются специалисты, хотя можно сделать все самостоятельно, для этого понадобятся подручные средства. Но полной картины по водам она не даст.
Точно определить глубину грунтовых вод можно только с помощью скважин, но сезонные колебания можно оценить по отметкам в колодцах. На бетоне всегда остаются заметны следы от воды – так узнают показатели уровня на данный момент, высший и самый низкий показатели.
Народный способ
Существуют также народные средства решения вопроса, на которые полагались наши прадеды. Для этого способа брали пучок обезжиренной шерсти, свежеснесенное яйцо и глиняный горшок. В месте, где требовалось определить уровень подземных вод, снимали слой дерна. Далее на очищенную землю стелили шерсть, сверху клали яйцо и накрывали горшком. Все устилали снятым дерном, а на восходе солнца осматривали результат. Если яйцо было влажное, то водоносный слой расположен близко. При влажной шерсти, но сухом яйце стоит считать, что вода находится глубоко. При отсутствии подземных источников составляющие эксперимента остаются без влаги. Этот способ относится к надежным и проверенным, поэтому до сих пор популярен.
Если при исследовании территории грунтовые воды не обнаружены на глубине 3-5 м, то они не опасны при возведении фундамента конструкций. Но если на участке планируется обустройство колодца или скважины, то знать уровень поверхности подземных источников обязательно. При этом стоит учитывать тип и состав почвы, для чего обращаются к геологам.
В следующем видео можно просмотреть достаточно действенный способ определения уровня грунтовых вод:
Как определить водоносный слой
Слой грунтовых вод представляет собой русло, ограниченное горизонтами глины или известняка. Показателем его присутствия служит песок, который мельчает по мере приближения к поверхности. В ходе подготовки глубоких колодцев встречаются крупные фракции осадочной породы, переходящие в гравий.
На расположение водоносного пласта может указывать рельеф местности. Не имеет смысла искать место под скважину на возвышениях, лучше всего проверить участки, где имеются впадины.
Хорошие водоносные горизонты могут залегать недалеко от поверхностных вод и ведущих к ним звериных троп. Одним из вариантов может стать наблюдение за муравьями, которые устраивают гнезда глубоко под землей, и там, где вода располагается близко, их нет.
Первый слой, т. н. плывун или верховодка, присутствует на глубине не более 6 м и используется для установки технических скважин. Его основу составляют талые и осадочные воды, что объясняет исчезновение водоноса в морозы и период сильной засухи. Низкое качество воды обусловлено наличием поверхностных загрязнений и примесей.
Всего есть три водоносных слоя.
Питьевую воду получают в колодцах глубиной 9-18 м. Горизонт на этом уровне формируется из атмосферных осадков и стоков водоемов, которые изменяют цвет при соседстве с болотом и могут иметь неприятный запах. Для удаления проникающих через почву примесей применяют системы скважинных фильтров.
Разведочное бурение позволяет определить наличие подземных вод, залегающих на большой глубине, для чего выполняется поверхностный срез почвы глубиной до 10 м. Этот метод также используют для выяснения характеристик грунтовых слоев, ограничивающих подземное русло.
Третий водонос залегает на уровне 20/35-100 м ниже поверхности земли, при этом стандартная глубина скважин не превышает 50 м. Пласт характеризуется высокой стабильностью и приемлемым для питья составом воды, при этом чем ниже располагается уровень горизонта, тем чище оказывается источник.
На глубине свыше 100 м находятся артезианские источники. Их отличает высокое качество состава воды, который включает полезные микроэлементы и минералы.
Метод электрического зондирования
Для выявления перспективных на воду участков чаще всего применяют метод электрического зондирования. Он осуществляется путем вертикального зондирования грунта. Удельное электрическое сопротивление пород и подземных водоносных горизонтов различаются. Так, насыщенные водой грунты имеют более низкое электрическое сопротивление, нежели минеральный скелет маловлажных пород.
С помощью регистраторов тока можно определить сопротивления на каждом горизонте, обозначив для себя те участки, где присутствует слой подземных вод
Единственным недостатком этого метода является то, что всегда есть вероятность погрешности расчетов при условии присутствия в грунте залежей железной руды или близкого расположения металлических ограждений и железнодорожных сетей.
Метод сейсмической разведки
Методика сейсморазведки базируется на измерении кинематики волн. С помощью приборов определяются места, где наблюдается повышенный сейсмический фон, пиковые значения которого достигают частот от 4 до 15 Гц.
Суть сейсморазведки заключается в том, что сначала измерения проводят на территории, расположенной в непосредственной близости от места поиска подземных вод, которая имеет сходный геологический разрез.
Направленные вниз генерируемые волны, достигнув породы, которая отличается от вышерасположенных пластов, подобно эху отражаются вверх. Затем в течение часа те же измерения проводят в районе поиска подземных вод.
Глубина отражающей границы рассчитывается исходя из полученных значений чувствительных приборов сейсмоприемников. О наличии артезианских вод судят по повышению в 5-10 раз уровня сейсмического фона в районе исследуемых участков.
Значения частот в пределах 4-15 Гц, которые превышают уровень естественного фона Земли, возникают вследствие того, что наполненные водой коллекторы являются более плотной средой для прохождения акустической среды
При прохождении акустических волн через жидкости, имеющих большую плотность, происходит изменение в сторону высоких частот.
Бурение разведочных скважин
Этот метод позволяет максимально точно определить формирующие участок геологические породы. Но поскольку он предполагает большие финансовые затраты, его применяют только в ситуациях, когда планируется обустраивать крупный водозабор, рассчитанный на несколько домов.
Для увеличения достоверности исследований на обозначенном месте поиска подземных вод проводят бурение двух или трех разведочных скважин
Специалисты выделяют три метода разведочного бурения:
- Колонковый – применяется при бурении на большие глубины. Принцип действия построен на том, что вращающаяся колонковая труба, конец которой оснащен буровой коронкой, прорезает породу. А затем разрушенная порода под давлением поступаемого через колонну труб промывочного раствора или сжатого воздуха выталкивается на поверхность.
- Роторный – основан на передаче вращательного движения на буровую колонну через поверхностный ротор. Этот тип бурения сопровождается промывкой забоя от породы специальным раствором или обычной водой.
- Ударно-канатный – работает за счет разрушения пород под действием падающего бурового снаряда, конец которого закреплен на канате. Инструмент просто откалывает породу и измельчает грунт, а затем с помощью желонки извлекает его на поверхность.
Выбор метода бурения зависит от типа породы, глубины залегания пласта или линзы и финансовых возможностей заказчика. Но по скорости бурения и производительности в этом плане выигрывают вращательные способы.
Цена разведочной скважины определяется путем умножения стоимости одного погонного метра на глубину ствола. Итоговая сумма рассчитывается исходя из сложности проходки, диаметра ствола и необходимости использования обсадных труб.
Гидрогеологические данные, полученные по пробуренным скважинам, учитывают при составлении прогнозной оценки перспективной площади. Они помогают изучить изменение свойств водовмещающих пород в вертикальном разрезе.
Значение уровня залегания грунтовых вод на участке
При высоком уровне грунтовых вод устанавливать самодельные септики из составных элементов не допускается
Планируя стройку, нужно знать, что верхние грунтовые воды подвержены колебаниям. Если глубина грунтовых вод менее 2-х метров, то любое строительство представляется рискованным мероприятием, так как грунтовые воды зальют котлован, сделав невозможной заливку фундамента.
Целесообразность строительства зависит и от состава грунта. Например, если над водоупорным слоем расположены мелкозернистые пески с примесью ила, то такой грунт при попадании в него грунтовых вод «поплывёт». Если же над водоупорным слоем находится илистый сланец, то от поступления грунтовых вод он размягчится и перестанет быть устойчивым.
В любом случае, чем меньше УГВ, тем слабее грунт и ниже его несущая способность. Глубина грунтовых вод существенно влияет на основные моменты проектирования и строительства. Высокий УГВ может стать источником многих проблем.
Растения
Считается, что подъём грунтовых вод весной и осенью не наносит существенного вреда деревьям и кустарникам. Но постоянно высокий УГВ пагубно сказывается на их росте и развитии.
Фундамент
При высоком УГВ откачка воды и надёжная гидроизоляция не решают проблему. Через некоторое время УГВ восстановится. Существуют строительные нормы, согласно которым расстояние между основанием фундамента и грунтовыми водами должно быть не менее 0,5 м. Иначе весной и осенью фундамент от воздействия воды будет лопаться разрушаться, менять уровень, что повлечёт за собой трещины в стенах и постепенное разрушение постройки. Ремонт же в этом случае оказывается весьма затратным мероприятием.
Подвал, гаражная яма
Обустройство подвала и гаражной ямы при высоком УГВ – пустая трата сил, времени и денег. Весной и осенью вода будет проникать туда, не только делая невозможным их использование по назначению, но и разрушая изнутри фундамент дома.
Колодец
Грунтовые воды при подъёме проникают везде, поднимая и уровень колодца. При этом уже трудно поручиться за качество колодезной воды. А если поблизости есть туалет или выгребная яма, вода в колодце становится просто опасной для употребления.
Септик, канализационные трубы, уличный туалет
Заполненный водой туалет, помимо неприятных запахов, возможности разрушения самой постройки, может стать причиной распространения инфекции.
Канализационные трубы подвергаются повышенной коррозии, в силу чего срок их эксплуатации значительно сокращается.
Септик при высоких грунтовых водах требует особого внимания при проектировании. Здесь уже не подойдут обычные конструкции с использованием бетонных колец и покрышек, по причине того, что эти конструкции являются составными и движение грунта на участке может их деформировать, в результате стоки могут попасть в грунт, а это в свою очередь может вызвать экологическое загрязнение.
- Обеспечить герметичность может только монолитная ёмкость из стеклопластика или очень прочного пластика. Также внимания заслуживает герметичность места стыковки септика и трубы. В этом случае может подойти септик из еврокубов сделанный своими руками, а также заводские решения. Самым дешевым и простым решением будет накопительный септик, но это фактически более продвинутая и экологически чистая выгребная яма. Также могут подойти энергонезависимые системы, которые лучше применять в качестве септика для дачи (например, Танк, Термит), а энергозависимые и более мощные наиболее септики подойдут для частного дома в городе (например, Тополь, Тверь, Топас, Юнилос Астра).
- В зимний период при высоком УГВ почва промерзает неравномерно, наблюдается такое явление, как «пучение». В этом случае ёмкость в грунте может смещаться и даже выталкиваться на поверхность. Чтобы этого избежать, на дно котлована нужно залить или установить «якорь» – бетонную плиту, к которой и будет крепиться вся конструкция септика.
- При высоком УГВ закопать ёмкость ниже, чем промерзает почва, затруднительно. Если вы собираетесь пользоваться канализацией на участке не только летом, но и зимой, нужно подумать о термоизоляции септика с помощью, например, вспененного полиуретана. Не помешает и прокладка греющего кабеля. Без этих мер бактерии внутри септика погибнут, и он превратится просто в накопительную ёмкость.
Только такой септик при высоких грунтовых водах будет безопасен, надёжен и удобен в эксплуатации.
Глубина промерзания почвы и УГВ
Близкий подход влаги к поверхности грозит вспучиванием почвы. Происходит неравномерно. Неправильно возведенный фундамент может разломать, нарушить горизонт поверхности. Связано со свойствами воды. При остывании, уменьшается в объеме, при достижении +6 оС и ниже, резко увеличивается. Верхние слои замерзают быстрее, расширяющиеся нижние, создают давление, раздвигая все на своем пути. Есть три уровня подземных вод:
- высокий;
- средний;
- низкий.
К высоким относятся уровни, находящиеся от поверхности менее чем на 0,5 метра. К средним — 1,5-0.5 метра, к низким — до 1,5 метра.
УГВ ближе, чем на 0,5 м
Возможно подтопление. Строение необходимо поднимать над землей. Дело осложняется мягким грунтом, который размягчается от воды. Требуется фундамент на прочном основании. Вариант — столбчатый. Плиточная основа из-за веса постепенно будет уходить вниз, ленточная не будет держаться на поверхности. Длина столбов может быть большой, чтобы достичь твердого основания. Виды:
- сваи;
- винтовые;
- буронабивные.
Цельнолитые сваи создают прочное основание на заболоченной почве. Обладают хорошей несущей способностью. Однако, для забивания потребуется спецтехника. Винтовые, буронабивные можно устанавливать вручную. Рекомендации по забиванию свай:
От 0,5 м и более
Есть твердый слой, можно создать прочную опору. Возможна столбчатая конструкция, плитный фундамент — монолитная бетонная плита, расположенная под всем зданием.
Нагрузка распределяется по поверхности равномерно, можно ставить дома средней тяжести. Недостатки — сложная подготовка, большой расход бетона, ограничение площади плиты. Чем больше размеры, тем более высокой она должна быть, значительно увеличивается расход бетона, вес фундамента.
1,5 м и более
Можно использовать любой тип фундамента, нужно следить за хорошей гидроизоляцией. Выбор зависит от конструкции здания, возможностей, материала. При использовании свай, нужно забивать на глубину промерзания, чтобы не выпирало пучением. Для плиточного фундамента изменения не требуются. Для ленточной основы нужна дренажная система, если УГВ выше нижнего края фундамента.
Как узнать глубину колодца. Как определить глубину колодца?
Перед тем, как начинать установку колодца на участке, нужно определиться с тем, на какую глубину он должен и может уходить. И многих возникнет закономерный вопрос: а как же определить глубину колодца? На самом деле, тут всё довольно просто. Наша компания использует несколько методов для выявления глубины колодца.
Один из таких методов, который ещё никогда не подводил наших мастеров, – это определением колодца, исходя из усреднённых параметров размера для колодца Ваших односельчан. Для этого определяется средняя глубина колодца Ваших соседей и подгоняется под участок с Вашим типом рельефа, возможно нужно будет подкорректировать количество колец для колодца, но не больше 2 колец.
Этот способ является одним из самых удобных и часто оказывается верным, но бывает так, что во всём посёлке не найдётся колодца, тогда нужно использовать средний размер колодца соседних посёлков и так же подстроить результаты под рельеф и гидрогеологическую карту самого участка.
Бывают и случаи, когда нет возможности определить длину ни одним из этих способов. Тогда мастер может на основе всей доступно информации об участке назвать примерную длину, но в данном случае нужно придерживаться максимальной, чтобы избежать в последствии пересыхания колодца.
Сразу хочется сказать, что все те мастера, утверждающие, что могут определять с помощью лозы, яиц и «рамы» глубину залегания грунтовых вод, даже то, какой там водоносный поток. Этот мистицизм не сработает в такой тонкой работе, скорее всего Вы наткнётесь на большой валун, а не на грунтовую воду. В головах шарлатанов, использующих такие методы нет никаких настоящих знаний о том, что нужно делать на самом деле.
Наши специалисты – это люди с опытом и навыками, поэтому мы используем методы, основанные на изучении местности. Например, мы также используем геологическую разведку территории вместо, чтобы голышом или босиком по траве бродить. Согласитесь, это звучит куда достовернее, хоть в определённую долю мистики хочется верить.
Образование «вредной» верховодки
Возможно, некоторых интересует вопрос образования верховодного пласта. Стоит сказать, что подобные жилы образуются под воздействием выпадения сезонных осадков. В комплекс образования водоносного пласта также включается уровень промерзания грунта и его последующее пучение. Итак, образование пласта воды выглядит примерно так:
- Грунт имеет свойство замерзать и размерзаться в результате перепадов температур. Там где почва мерзнет и оттаивает, она становится более рыхлой. Через неё просачиваются осадки в виде дождя и снега.
- Затем нижний слой грунта, не подверженный замерзаниям, трамбуется в течение сотен лет, превращаясь в непроницаемый пласт. Это и есть дно водоносной жилы.
- Таким образом, вода скапливается в своеобразной камере, формируя направление своего движения под воздействием своей же силы.
- Позже, в зависимости от сезона, воды сожжет стекать по жилам в сторону водоема или просачиваться вверх почвы к растениям, испаряясь таким образом, через их питание. Именно поэтому летом на переувлажненных участках даже в жару зелень более сочная и насыщенная.

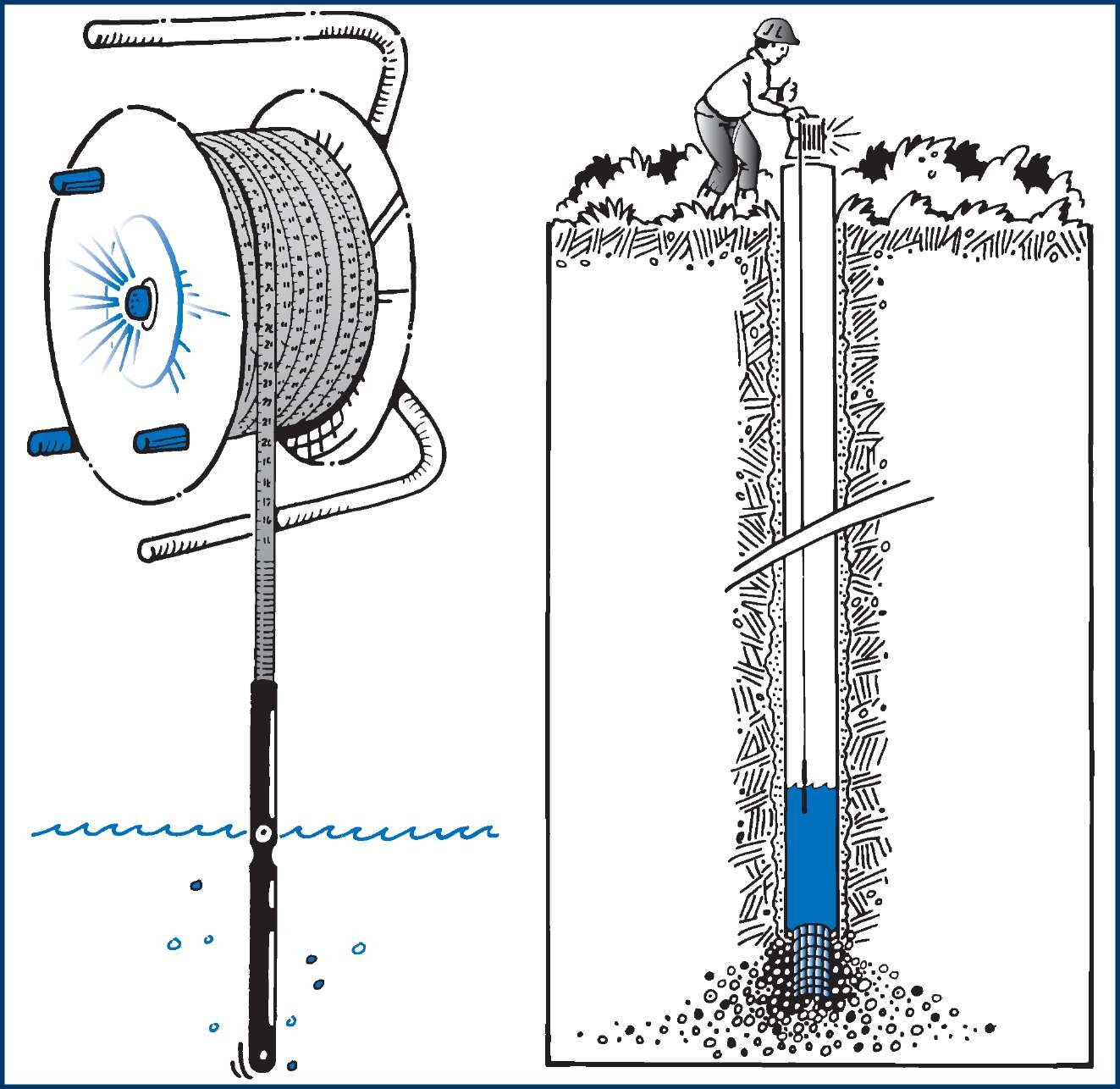

Скважинный глубиномер
В основу работы прибора ИУГС положен принцип отраженного эхо-сигнала, посылаемого специальным излучателем. После отражения от дна данные обрабатываются внутри прибора. Таким образом можно определять глубину до 80 м с точностью до 150 мм. Рекомендуемый диаметр обсадной трубы – от 60 до 150 мм.
Замер глубины скважины глубиномером
Глубиномер ИУГС состоит из электронного блока, акустического зонда и углового адаптера. Последнее устройство позволяет определить, есть ли отклонения от вертикальной линии. Очень удобно, что для питания используется аккумулятор: это дает возможность проводить работы вдали от линий электропередач.
Скважинный глубиномер
Акустические глубиномеры очень популярны в также горнодобывающей промышленности. Единственным недостатком приборов данного типа является их дороговизна. Приобретать подобное устройство для бытового использование не очень выгодно. Более практичный вариант – брать глубиномер в аренду.
Условия залегания подземных вод
По условиям залегания обычно выделяют следующие типы подземных вод:
Воды верховодки. Верховодкой называется подземная вода, залегающая на небольшой глубине в зоне аэрации — зоне свободного проникновения воздуха. Обычно верховодка не имеет сплошного распространения, а образует сравнительно небольшие линзы, которые подстилаются водоупорными породами (рис. 23). Мощность таких линз верховодки обычно не превышает 0,5—1 м, реже достигает 2—3 м. Здесь вода находится уже в гравитационной форме и обладает уровнем. Уровень воды верховодки подвержен значительным колебаниям, чем и объясняется ее исчезновение в колодцах в районах с засушливым климатом.
Грунтовые воды. Атмосферные воды, просачиваясь сверху вниз до водоупора, а затем перемещаясь в горизонтальном направлении, постепенно заполняют все пустоты горной породы. Так возникают водоносные горизонты (рис. 23).
Водоносным горизонтом называется пласт или слой породы, в котором поры, пустоты и трещины заполнены водой. У каждого такого пласта имеются кровля и подошва. Если пласт не полностью заполнен водой, то под водоносным горизонтом понимают лишь его водонасыщенную часть. Первый от земной поверхности постоянный водоносный горизонт называется горизонтом грунтовых вод. Грунтовые воды обладают свободной поверхностью — зеркалом, или уровнем грунтовых вод. Этот уровень непостоянен. Обычно он повышается в дождливые и понижается в засушливые периоды. Если уровень грунтовых вод на каком-то участке поднимается до земной поверхности, то здесь образуется болото.
Вцелом грунтовые воды характеризуются наличием свободной водной поверхности — уровня, наличием только одного, подстилающего, водоупора и отсутствием напора.
Межпластовые (пластовые) воды. Отличие межпластовых вод состоит прежде всего в том, что они заключены между двумя водоупорами, т. е. ограничены ими и сверху (со стороны кровли) и снизу (со стороны подошвы). Водоносные горизонты, содержащие межпластовые воды, обычно характеризуются обширной областью распространения, часто измеряемой тысячами квадратных километров. При этом они залегают на значительной глубине, выходя на поверхность лишь на периферии.
Подземные воды вместе с вмещающими их породами образуют гидродинамические системы, которые делятся на безнапорные и напорные.
Безнапорные гидродинамические системы обычно характерны для бассейнов грунтовых вод, не обладающих естественным напором.
В пределах напорных систем атмосферные воды попадают в проницаемый пласт в районах, где он обнажается на поверхности, в так называемой области питания. Постепенно атмосферная влага проникает вглубь и полностью насыщает весь пласт. Перемещаясь по пласту, вода достигает других участков выхода его на поверхность и самоизливается, образуя источники подземных вод. Это область разгрузки, или дренажа пластовых вод. В зависимости от рельефа и высотного положения областей питания и разгрузки в центральной, наиболее прогнутой части бассейна могут существовать условия, благоприятные для создания напора, т.е. самопроизвольного излияния воды под давлением (рис. 24,а).
Таким образом, в центральной части бассейна образуется область напора, в пределах которой вода из скважин способна изливаться в виде фонтана. Высота подъема воды зависит от расположения скважин относительно областей питания и дренажа и от гидростатического уровня.
Гидростатическим (пьезометрическим) уровнем называется воображаемая поверхность, проходящая через область питания и разргузки и определяющая высоту подъема воды в данном месте (рис. 24). Пьезометрический уровень обычно выражается в абсолютных отметках по отношению к уровню моря. Выше этого уровня артезианская вода при фонтанировании подняться не может.
Другой характеристикой области напора является гидростатический (пьезометрический) напор, под которым понимают высоту столба воды от кровли водоносного горизонта до пьезометрического уровня. Пьезометрический напор выражается в метрах.
Высокий уровень грунтовых вод не помеха качественному фундаменту
Исследование грунтовых вод
Как правило, при близком расположении воды к поверхности, и тяжелой конструкции будущего дома, не позволяющей использовать столбчатый фундамент, «выручает» ленточный фундамент малого заглубления (МЗЛФ), или плавающий. В сухих котлованах/траншеях устраивается он достаточно просто. После того, как готова траншея глубиной 70-80 см и шириной не менее 50 см, она застилается геотекстилем, который предотвратит перемешивание грунта и подсыпки. После этого можно приступать к монтажу деревянной опалубки.
По завершении монтажа необходимо создать на дне траншеи песчаную подушку толщиной не менее 20 см, качественно ее уплотнить и засыпать аналогичным, по толщине, слоем щебня. Это исключит возможность поднятия воды капиллярным путем и повреждение бетона грунтовыми водами или силами морозного пучения. Стоит знать, что песчаную подушку следует уплотнять во влажном (не мокром) состоянии – только тогда она будет максимально полезной.
После этого необходимо выполнить работы по гидроизоляции опалубки и подстилающей подушки. Это не позволит цементному молоку просачиваться сквозь неплотно подогнанные доски опалубки. В дальнейшем внутри изолированной опалубки устанавливается каркас из арматуры (диаметр 10-12 мм) и арматурных сеток. После этого можно приступать к заливке бетона. Важным моментом в устройстве монолитного фундамента является необходимость его заливки за один раз, что делает бытовые бетономешалки «малополезными». Имеет смысл заранее заказать бетон в строительной компании.
Самодельный глубиномер
Это самый простой способ, позволяющий определить глубину колодца или неглубокой скважины. Его реализуют при помощи строительной рулетки, шнура и стального груза. Для проведения замеров таким способом лучше всего подходит ясная сухая погода. Оптимальные сроки – конец лета, начало осени. Дело в том, что в этот период подземные воды имеют наименьший уровень.
Инструменты для самостоятельного замера глубины скважины
Порядок работы:
- Определить диаметр скважины. Для этого используется линейка. Это даст возможность подобрать подходящий груз.
- Внутрь шахты опустить бечевку с грузом на конце до того момента, пока шнур уменьшит свое натяжение. Это указывает на контакт с дном скважины.
- Извлечь бечевку наружу и разложить по прямой линии на земле. Измерив сухую часть, определяют расстояние до водяного зеркала. Чтобы упростить задачу, перед началом процедуры шнур оснащают цветными лентами на одинаковом расстоянии.
- Размер мокрого участка бечевки укажет на объем скважины источника.
Замер глубины скважины при помощи бечевки и грузила
Главным недостатком этого простого способа являются существенные ограничения по измеряемой глубине (не более 10 м).
Кроме того, размеры мокрого участка указывают только на статический уровень скважины, в то время как при установке помпы необходимо знать динамический уровень. Чтобы его определить, внутрь обсадной трубы продевают всасывающий шланг с фильтром на конце: он должен достать до дна. Включив помпу, засекают время до полного опорожнения запаса воды. Выключить насос нужно только после появления специфических хлюпающих звуков. После этого процедуру замера глубины повторяют еще раз: высота оставшейся воды и является динамическим уровнем.
ГИДРОМЕХАНИКА — КЛЮЧ К ПОНИМАНИЮ ПОДЗЕМНЫХ ПРОЦЕССОВ
Прежде чем говорить об основных законах движения подземных вод, стоит определиться с их динамикой и понять, что же это такое.
Динамика подземных вод — наука, изучающая движение как природных, так и искусственных потоков воды в горных породах земной коры. Подземные реки находятся всегда в движении и напрямую влияют на поведение грунтов, их дренажей, и, как следствие, на прочность фундамента будущего или уже построенного здания. Таким образом, основной закон движения подземных вод определяет успех строительства.
Важный аспект, который обязательно учитывают профессионалы — особенности процессов фильтрации, то есть движения сплошной массы грунтовых вод, нефти или газа в пористых породах.
Может происходить в разных режимах: жестком и упругом.
- При жестком режиме в неглубоко расположенных фильтрационных потоках со свободной или напорной поверхностью незначительные изменения водопроницаемости горных пород и плотности воды не учитывают.
- При упругом режиме в глубокозалегающих водоносных горизонтах изменяются плотность воды и пористость водоносной породы.
Для ряда почв характерна инфильтрация — частичное заполнение пор воздухом или паром при движении воды. Явление встречается в поверхностных зонах.
Само движение подземных вод также разделяют на типы:
- Установившееся. Характеризуется постоянной скоростью и напором, его параметры неизменны во времени. Иногда поток настолько мал, что им допустимо пренебречь при строительстве.
- Неустановившееся. Наоборот, изменяет свои параметры времени, места и ряда других показателей.
- Напорное. Характеризуется нахождением под постоянным давлением, за счет него и происходит движение.
- Безнапорное. Обладает свободной поверхностью, давление в этом случае равняется атмосферному.
