Горячая вода в частном доме: как сделать ГВС в своем жилище или на даче, схемы и инструкции по монтажу систем водоснабжения

Случаи, когда точно надо сливать воду из водонагревателя

Выкачивать жидкость из бака нужно в случаях очевидной необходимости:

Бойлер остается на длительное время в неотапливаемом помещении. Жидкость может замерзнуть и попросту разорвать бак, расширяясь при кристаллизации. Кроме того, нужно сливать воду не только из водонагревателя, но и желательно опустошить всю систему трубопровода в таком помещении.
Срок заводской гарантии прошел, поэтому все необходимые манипуляции по ремонту и обслуживанию необходимо проводить самому. Такими случаями, когда действительно надо для профилактики сливать воду из водонагревателя, являются: чистка бака и ТЭНа от накипи, замена магниевого анода, устранение поломок электронагревателя.

Полезные советы

При возведении нового здания имеет смысл сразу установить накопительный бойлер емкостью свыше 100 литров. Он обеспечит комфорт проживания без необходимости переделок в дальнейшем.

Если домом пользуются нечасто, например дачей, то устанавливать накопительную систему нет смысла, достаточно проточного нагревателя. При этом компактное расположение точек расхода в таких зданиях обеспечит удобство в процессе эксплуатации.

При большой семье можно установить дополнительную емкость в системе накопительного водоснабжения. Бак на 30 литров с дополнительным электроподогревом, служащим для компенсации теплопотерь позволит компенсировать перепады расхода воды при большом количестве домочадцев.

При покупке газового бойлера предпочтение стоит отдавать уже готовым комплектам котел – бойлер. Их параметры уже подобраны друг для друга, такая связка будет оптимально расходовать тепло.

При твердотопливном обогреве дома, имеет смысл использовать теплонакопительный бак для создания вторичного контура горячего водоснабжения. Это позволит существенно сократить расходы электроэнергии.

При температуре в 55 градусов и выше, из воды начинают активно выпадать соли. Они забивают просвет труб и ухудшают ток воды

Это особенно важно для проточных нагревателей, которые нагревают большие объемы на маленькой протяженности трубы. Если вода содержит больше 140 мг примесей на литр воды, то проточные водонагреватели нельзя использовать – они слишком быстро выходят из строя и перестают нагревать воду

Как организовать горячую воду через теплообменник?

Для организации системы горячего водоснабжения используют несколько типов теплообменных устройств, однако их суть сводиться к одному – создать контур, который будет передавать тепло от источника отопления (например, той же печи или котлу) к системе водоснабжения. Поэтому четко описать инструкцию по монтажу будет невозможно, все зависит только от выбранного типа устройства.

Но общий подход установки теплообменника будет следующим:

Установить теплообменник возле или внутри выбранного источника тепла. Это может быть котел, отопительная печь, дымоход, радиатор отопления.
На вводной трубе ХВС выполняется разрез и устанавливается тройник. В случае теплообменника для ГВС использовать можно только металлические трубы!
Подвести одну из труб к теплообменнику, а из его выхода вывести вторую трубу, которая и станет источником раздачи ГВС.

Между чугунными, медными, стальными и нержавеющими теплообменника есть принципиальная разница, которую стоит учитывать.

Если в кране нет воды

Без чего дом нельзя назвать полноценным жильем? Без воды и электроэнергии. Если постоянным источником электричества могут быть только энергосети вашего населенного пункта, то воду можно добыть в буквальном смысле из-под ног: достаточно лишь пробурить скважину или выкопать колодец.

Структура водоносных слоев и глубина водозабора

Какие элементы должна содержать в себе схема отопления и водоснабжения дома для подачи воды из колодца или скважины?

Схема с гидроаккумулятором

Схема автономного водоснабжения с подачей воды из скважины

Она включает:

Насос. Он может быть поверхностным или погружным.

Первый тип насосов проще в ремонте и обслуживании, но может обеспечить водоснабжение лишь при глубине скважины или колодца не больше 7-8 метров: теоретический максимум высоты водяного столба при перепаде давлений в одну атмосферу равен 10 метрам, а перепад между улиткой насоса и всасывающим патрубком заметно меньше атмосферы. Погружные насосы, в свою очередь, могут обеспечивать напор в десятки и даже сотни метров;

Последовательное соединение нескольких рабочих камер скважинного насоса обеспечивает огромный напор на выходе

Автоматику управления насосом, включающую управляющее питанием реле и датчик давления. Задача автоматики — подача питания на насос при критическом падении давления в системе водоснабжения и его отключение при достижении заданного максимального уровня давления;
Обратный клапан, не позволяющий находящейся под давлением воде сливаться в скважину или колодец;
Гидроаккумулятор. Он служит резервуаром для выкачанной воды, компенсируя ее пиковый расход и позволяя насосу избежать включений при каждом открытии крана в доме.

Система автономного водоснабжения с поверхностным насосом и гидроаккумулятором

Схема с накопительной емкостью

Системы отопления и водоснабжения для загородных домов используют накопительные емкости в двух случаях:

При централизованной подаче холодной воды с перебоями или по графику. Емкость позволяет создать запас воды на несколько дней;
При длительных перебоях с электричеством. Достоинство такой схемы заключается в ее относительной энергонезависимости (накачав воду в накопительный бак, насос может простаивать сутками).

Достаточно большая емкость может несколько дней обеспечивать дом водой

В простейшем варианте водоснабжение с баком-накопителем реализуется так:

Насос снабжается поплавковым клапаном, включающим реле питания при падении уровня воды и отключающим его при достижении верхнего порогового уровня в баке;
Локальный водопровод подключается непосредственно к накопительному баку в его нижней части через шаровый кран, позволяющий отключить водоснабжение без осушения бака.

Безнапорное водоснабжение с накопительным баком

У такой схемы есть несколько недостатков:

Напор в системе холодного водоснабжения ограничен высотой накопительного бака над точкой водоразбора. Между тем многие сантехнические приборы и часть бытовой техники работают лишь при избыточном давлении в 0,3 атмосферы и выше. За примерами не нужно далеко ходить: в эту категорию попадают все автоматические стиральные и посудомоечные машины, а также проточные электрические водонагреватели;

Накопительный бак на чердаке частного дома

По понятным причинам бак можно разместить только в отапливаемом помещении. В противном случае, в отсутствие водоразбора вода просто-напросто замерзнет;
Накопительная емкость будет зарастать известковыми отложениями, и нуждаться в периодической чистке;
При большом объеме накопительной емкости нагрузка на балки перекрытия станет серьезной проблемой. Расчетный максимум нагрузки на деревянные балки составляет всего 400 кг/м2. Между тем объем накопительного бака может исчисляться кубометрами, что ненавязчиво намекает на вес в несколько тонн.

Вес заполненного водой бака может достигать нескольких тонн, что явно много для деревянного перекрытия

Разводка

Установка в дом отопления — водоснабжения начинается с выбора схемы разводки инженерных систем.

ХВС

Холодная вода разводится по тупиковой схеме (то есть движется по водопроводу только при водоразборе).

Разводка может быть:


Описание

Тройниковая разводка типична для зданий советской постройки

Тройниковой: точки водоразбора последовательно подключаются к общей для всех подводке. Преимущество тройниковой разводки — небольшая материалоемкость, недостаток — падение напора во всем водопроводе при расходе воды через любой подключенный прибор.

Коллекторный шкаф на водоснабжении

Коллекторной: каждый прибор снабжен собственной подводкой, начинающейся в коллекторном шкафу и снабженной отсекающим краном. Падения напора нет, зато расход труб в несколько раз больше и монтировать их волей-неволей приходится только скрыто.

ГВС

Кроме тупиковой разводки, на ГВС практикуются схемы с рециркуляцией. Циркуляционный насос непрерывно прокачивает воду между врезками бойлера. Тем самым обеспечивается мгновенная подача горячей воды к любому крану и непрерывный нагрев смонтированных в разрыв подводок полотенцесушителей.

Подача ГВС с рециркуляцией от бойлера косвенного нагрева

Отопление

Как и водоснабжение, отопление может быть коллекторным или последовательным (тройниковым). Первый тип разводки чаще применяется с водяными теплыми полами: высокое гидравлическое сопротивление труб небольшого диаметра, уложенных в стяжку, ограничивает длину одного контура значением в 100-120 метров.

Кроме того, разводка отопления может быть:


Описание

Классическая «ленинградка»: батареи подключены параллельно единственному розливу

Однотрубной. Так называемая ленинградка представляет собой кольцо отопительного розлива с подключенными параллельно ему радиаторами.

Достоинство ленинградки — абсолютная отказоустойчивость: пока на концах розлива есть хоть какой-то перепад, циркуляция в нем продолжается. Недостаток — в значительном перепаде температуры между отопительными приборами.

Тупиковая двухтрубная разводка: ближние к котлу радиаторы горячее дальних, поскольку большая часть теплоносителя циркулирует через них

Двухтрубной тупиковой: радиаторы подключаются в качестве перемычек между розливами подачи и обратки; при этом в момент перетока из розлива в розлив направление движения теплоносителя меняется на противоположное.

Такая разводка позволяет обойти любые препятствия и сформировать несколько параллельных веток отопительной системы. Однако перемычки между розливами вызывают падение перепада между ними по мере удаления от котла.

Результат — охлаждение дальних отопительных приборов вплоть до разморозки в сильные холода. Проблему удается решить балансировкой — ограничением проходимости подводок ближних к котлу батарей.

Петля Тихельмана обеспечивает одинаковую температуру батарей без дросселирования подводок

Двухтрубной попутной (петлей Тихельмана). В ней формируется несколько малых контуров с одинаковой длиной и, соответственно, одинаковым гидравлическим сопротивлением. В результате все батареи нагреты до одинаковой температуры.

Схемы подключения радиаторов

Монтаж отопления и водоснабжения в загородном доме включает, среди прочего, установку отопительных приборов. Если панельные радиаторы и конвекторы монтируются лишь предусмотренным производителем способом, то секционные радиаторы могут быть подключены к розливу или стояку по одной из трех схем.

Изображение	Описание
Одностороннее подключение — для умеренного количества секций	Боковое одностороннее подключение эффективно при длине батареи не больше 10 секций. Если она длиннее, крайние секции будут заметно холоднее ближних к подводкам.
Диагональное подключение к двум розливам	Диагональное подключение эффективно при любой длине прибора и обеспечивает равномерный нагрев всех секций.

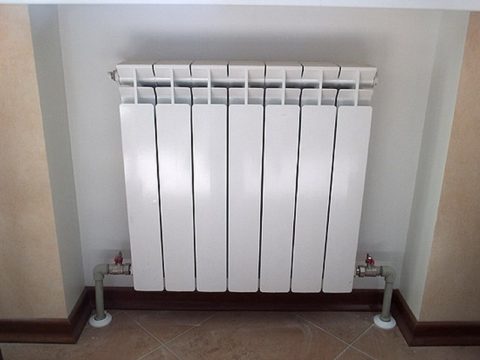

Подводки подключены только к нижнему коллектору радиатора	Нижнее двухстороннее подключение выгодно тем, что гарантирует циркуляцию даже при завоздушивании контура (воздух вытесняется в верхний коллектор, а циркуляция идет через нижний). Кроме того, при нижнем двухстороннем подключении батарее никогда не потребуется промывка: весь ил уносит циркулирующий через нижний коллектор теплоноситель.

Возможные проблемы

С какими проблемами можно столкнуться:

С проточным водонагревателем

Каждый выбранный способ обеспечения жилища горячей водой имеет свои слабые стороны.

Электрические проточные нагреватели часто выходят из строя ввиду перегорания ТЭНов, которые покрываются накипью и не выдерживают нагрузки.

То же касается и теплообменника – низкое качество воды забивает змеевик или соты, что приводит к избыточному давлению, и возможно, даже разрыву и течи оборудования.

Поэтому обслуживание заключается в организации должной фильтрации ГВС, замене нагревательных элементов и обеспечении правильного подключения с электрической точки зрения.

Электроприборам высокой мощности обязательно необходимо установить индивидуальное электрозащитное оборудование. Что касается газовых колонок и котлов, то они нуждаются в периодической чистке от излишков продуктов горения.

С накопительным водонагревателем

Основные проблемы остаются теми же – работоспособность нагревательных элементов, качество поступающей воды и электробезопасность.

Именно электробезопасностью многие пользователи и пренебрегают, не понимая, что это не только защита от поражения электрическим током, но защита самого дорогостоящего оборудования.

Все модели накопительных нагревательных баков выполнены из металла, а значит, без должного заземления, они подлежат ускоренной коррозии. Если же бак даст течь, то в большинстве случаев, такое оборудование ремонту не подлежит

Поэтому так важно проверять цепь заземления

Что касается ТЭНов, то в данных моделях они еще сильнее подвержены перегоранию, чем в проточных.

Все, что необходимо знать о горячей воде, представлено в этом разделе сайта.

Как отказаться от ГВС в квартире

Если принято такое решение, то рекомендуемый порядок действий следующий.

Написать соответствующее заявление в организацию, обслуживающую дом. У поставщика горячей воды следует сразу выяснить, есть ли возможность ее отключения. Здесь многое зависит от схемы ГВС, реализованной в конкретном здании.
Уточнить требуемый объем работ. Задача – разобраться, можно ли все технологические операции выполнить самостоятельно (их сложность, необходимость использования спец/инструмента, оборудования) или лучше обратиться к профессионалам. Ведь одни поставщики требуют видимый разрыв труб, другие ограничиваются лишь врезкой заглушки.
Составить план действий и перечень того, что нужно приобрести. Если с материалами достаточно просто, то с водонагревателем сложнее. Какой прибор лучше для данной квартиры – проточный или накопительный, целесообразно ли к первому виду моделей приобретать и бойлер – вопрос довольно сложный. Почему – об этом чуть ниже.
Установить водонагреватель и произвести его обвязку.
Пригласить представителя ресурсоснабжающей организации. Он должен сделать опломбирование и составить акт на выполненную работу, с указанием даты и времени. Только с этого момента начисления по ГВС производиться не будут.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Полезная информация от профессионалов

В заключение приведены полезные советы от профессионалов. Они пригодятся при монтаже систем нагрева воды для бытового использования и позволят избежать неприятностей во время эксплуатации:

Котов Владимир Викторович, мастер участка: На первоначальном этапе строительства загородного дома в нём можно установить бойлер для нагрева воды объёмом 100 литров. Это даст комфорт проживающим на объекте. При сезонном использовании дома, например, как дачу, целесообразно устанавливать проточный водонагреватель. Он компактный и удобный в эксплуатации.

Литвинов Дмитрий Юрьевич, проектировщик водопроводных систем: При небольшом размере семьи можно установить бойлер на 50 — 100 литров. Он позволит компенсировать потери тепла и расход воды. При покупке газового бойлера лучше отдать предпочтение готовому комплекту с котлом и бойлером. Их параметры правильно подобраны производителем.

Кудряшов Валерий Леонидович, слесарь-водопроводчик: При большом содержании примесей в проточной воде в количестве свыше 140 миллиграмм на литр рекомендуется не использовать проточные водонагреватели. Примеси будут выпадать на нагревательном элементе и трубах. Проточный нагреватель выйдет из строя в скором времени. При наличии котла в доме на альтернативных источниках топлива, будь то дрова или уголь, использование накопительного бака позволит организовать вторичный контур водоснабжения. Это позволит избежать дополнительных затрат на электроэнергию для подогрева воды.

Схемы обвязки бойлера косвенного нагрева

Рециркуляционная схема ГВС с бойлером косвенного нагрева.

При монтаже бойлера косвенного нагрева нужно грамотно сделать его обвязку. В принципе в контуре он расценивается как обычный отопительный прибор, ничем не отличающийся от батарей отопления. Поэтому по аналогии с радиаторами БКН может устанавливаться на систему с двухтрубной коллекторной разводкой. Особенность обвязки бойлера косвенного нагрева в коллекторной схеме заключается в возможности применения сервоприводов. В этом случае команды на сервопривод будут подаваться встроенным в резервуар термостатом.

Подключение бойлера косвенного нагрева к одноконтурному котлу в двухтрубной системе можно выполнить используя:

трехходовой клапан;
обычный тройник + циркуляционный насос.

Трехходовой клапан ставится на магистрали подачи и соединяется со встроенным в БКН датчиком. Насосы общего контура гоняют теплоноситель по системе. В БКН теплоноситель циркулирует до тех пор, пока на трехходовой клапан не поступит сигнал от термостата. После этого клапан закрывает проход воде в змеевик бака, и она течет дальше по трубам. Когда вода остывает, клапан открывается.

Если БКН устанавливается через обычный тройник, то на обратке из змеевика монтируется циркуляционный насос. К такой схеме обвязки прибегают, если мощности насосов общего контура недостаточно. Принцип работы такой же: термостат дает команду на выключение/включение насоса.

Важные моменты:

на все патрубки устанавливается запорная арматура с американками – БКН должен быть съемным;
на подаче холодной воды в бак ставится обратный клапан – на случай, если давление холодной воды упадет;
на подаче горячей воды к точкам потребления устанавливается расширительный бак и группа безопасности.

Схема обвязки бойлера косвенного нагрева с рециркуляцией почти такая же, за исключением того, что подача горячей воды к точкам потребления возвращается обратно в бак. Тройники для отвода воды в точки потребления должны быть максимально близко к смесителям. Давления в баке может быть недостаточно для циркуляции, поэтому, скорее всего, нужен будет насос. Его нужно ставить на обратке, естественно, перед насосом грязевик.

В настоящее время схемы водоснабжения частного дома с горячей водой можно разделить на три типа: стандартная, с принудительной циркуляцией и с использованием коллектора (см. рис. 1).

Рис. 1 Схемы горячего водоснабжения частного дома.

а) стандартная;

б) с принудительной циркуляцией;

в) с использованием коллектора.

Вода при применении в системе водоснабжения коллектора, делится на горячую и холодную. В систему трубопровода горячей воды встраивается водонагреватель. Он в свою очередь бывает накопительным или проточным. Сама разводка делится на два вида: параллельная и последовательная. При проектировании схемы с применением коллектора используется меньше материалов, поэтому стоимость затрат будет ниже. Недостатки данной схемы наблюдаются в следующем – при значительном объеме водозабора в кранах, расположенных близко, напор больше по сравнению с дальними участками.

К тому же до дальних участков подача горячей воды весьма затруднительна, так как она в трубах охлаждается. Что касается материалов, то трубы в ответвлениях к точкам, осуществляющим водозабор, имеют диаметр 16 мм, а основные трубы имеют диаметр в пределах 35-40 мм.

При схеме, использующей принудительную циркуляцию, трубопровод проводится индивидуально к каждой точке водозабора. Данная схема имеет большую популярность по сравнению с предыдущей. Коллектор можно использовать как один, так и несколько. Главным плюсом схемы с принудительной циркуляцией считается одинаковый напор воды в трубопроводах, идущих от коллектора. Также к преимуществам можно отнести и значительное сокращение расстояния от коллектора до точки водозабора, что дает воде меньше остывать и быстрее нагреваться. Также немаловажным преимуществом данного способа является отсутствие соединений труб в междуэтажных перекрытиях, ведь их наличие очень плохо сказывается на ремонтных работах.

Этапы монтажа водопровода

Если прокладка труб осуществляется самостоятельно, то владельцу нужно предварительно изучить технологию проведения подобных работ.

Подготовка к работе

Для начала специалисты напоминают, что монтаж трубопровода начинается от потребителя к источнику, что намного удобнее.

Сначала, используя переходник резьбового типа, крепят водопроводную трубы. Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

Этапы монтажа водопровода.

И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт.Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний – в 15 мм.

Для крепления к стенам применяются клипсы. Их установка производится на расстоянии 1,5-2 м друг от друга. Клипсы ставят на всех угловых соединениях.

Перед подключением трубопровода к коллектору обязательно монтируется запорная арматура, чтобы эту ветку легко было отключить при аварии.

Подбор труб

Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера – полиэтилена, полипропилена или ПВХ.

Трубы рассчитаны на разные температуры. Для холодной воды материал неважен, для горячего водоснабжения лучше использовать металлопластик.

Подключение насосной станции

Для нормального функционирования системы нужна насосная станция либо напорный бак. Но второй вариант считается менее практичным, и лучше подключить станцию, которая будет подавать воду из колодца (для скважины такое оборудование устанавливают реже).

Существуют несколько вариантов ее подключения. Например, станцию можно ставить в дачном доме, но только не в том помещении, где уже работает котел. Можно найти для нее место в прачечной или специально оборудованном помещении со звукоизоляцией, например, на цокольном этаже коттеджа

Важно, чтобы там было тепло

Насосная станция – это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается обратный клапан, чтобы вода не могла вернуться к колодцу.

Подключение насосной станции.

Насосная станция обязательно оснащается фильтром грубой очистки, чтобы в систему не попадал песок и другие крупные загрязняющие частицы.

После монтажа оборудования своими руками проводится его пробный пуск, чтобы можно было выявить допущенные ошибки и исправить их.

Установка гидроаккумулятора

На практике практически всегда осуществляется установка гидроаккумуляторов, поскольку они позволяют поддерживать заданный уровень давления даже при непостоянно работающем насосном оборудовании.

Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части– первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

Установка оборудования для очистки воды

Вода, которую забирают из скважины, часто содержит много механических примесей. Поэтому специалисты считают, что фильтр грубой очистки для этой системы необходим.

Для монтажа дополнительных фильтров нужно сначала сделать анализ жидкости, чтобы понять, какие очистные сооружения подходят. Такие исследования делают специализированные лаборатории. Когда результаты получены, надо выбрать фильтры и подключить их к системе после гидроаккумулятора.

Плюсы и минусы каждой из систем ГВС

Все перечисленные выше системы подачи горячей воды можно свести к двум основным типам нагревателей: проточному и накопительному. О них и поговорим.

Проточный нагреватель

Плюсы

Минусы

Компактный и удобный подвесной или напольный инструмент, часто с оригинальным дизайнерским узором на передней панели.
Мгновенно стартует процесс нагрева, как только открывается кран забора воды.
Для каждого отдельного места забора воды не обязательно ставить отдельный агрегат.

Придется слить остывшую воду, оставшуюся в системе после предыдущего нагрева.
Подача происходит с небольшой задержкой.
При одновременном использовании воды из разных мест в доме резко снижается температура воды и напор ее подачи.
Довольно быстро накапливается накипь в системе нагревателя.

Накопительный водонагреватель

Самый популярный – обычный электрический бойлер, который накапливает воду и удерживает ее температуру в течение некоторого времени. Отличаются они объемом бака, в котором вода накапливается и нагревается:

5-10 литров, чтобы, к примеру, вымыть руки после работы в саду;
50-100 литров (помыть посуду, принять душ);
от 1000 литров — для нужд большой семьи.

Еще один вид – газовый накопительный водонагреватель. Но особенного интереса у покупателей он не вызывает, поэтому и встречается в продаже довольно редко.

Третий тип таких нагревателей – бойлер с косвенным нагревом. Отличается от прочих этот агрегат тем, что благодаря встроенному теплообменнику он накапливает и нагревает жидкость с помощью теплоносителя отопления в доме. А, значит, такой бойлер будет особенно выгодным в зимний период, ведь дополнительных ресурсов для подогрева воды не потребуется.

Плюсы

Минусы

Накапливает определенный объем воды, нагревает ее и удерживает температуру.
Есть запас, если есть перебои с подачей воды.
Не нужно спускать воду, ожидая пока стечет остывшая жидкость.
Размещается в любом удобном пользователю месте.

1. Количество теплой воды ограниченно объемом бака бойлера. 2.Процесс подогрева холодной жидкости занимает довольно длительное время.3.Бойлеры громоздки, занимают много места и часто требуют отдельного помещения (бойлерной).

Система с накопительным бойлером

Все большую популярность в настоящее время получает система с накопительным баком. Он представляет собой дополнительный бак, служащий хранилищем горячей воды и содержит внутри нагревательный элемент. Кроме этого, обычно он дополнительно подключается к системе отопления в качестве второго контура нагрева и получает дополнительно тепло оттуда. Это позволяет экономить на прямых расхода подогрева воды и уменьшать потери тепла. Такая система называется бойлером косвенного подогрева.

Вода забирается из верхней части бойлера, на смену ей приходит новая вода, поступающая из водопровода. Так как плотность холодной воды выше, то она располагается внизу емкости, которая соединена с теплообменником. Попадая в него, холодная вода нагревается и уменьшает свою плотность. За счет этого она поднимается и перетекает в верхнюю часть бойлера, а на смену её приходит новая порция холодной воды. Такая естественная циркуляция позволяет обходиться без использования дополнительных насосов.

Кроме этого, есть различные системы водоснабжения, использующие накопительный бак в качестве основного элемента.

Всесезонная работа полотенцесушителей.

Чтобы полотенцесушители были постоянно горячими необходимо их включить в систему рециркуляции. Последовательно, одно за другим. Это не приведёт к существенному увеличению гидравлического сопротивления трассы и хоть сколько заметному охлаждению горячей воды на потребителях. Упрощенно это выглядит так: Так как полотенцесушителей великое множество я не буду расписывать как подключить полотенцесушитель. Могу подсказать, что пока они не установлены, до чистовой отделки, вместо них можно ставить перемычки из труб. Приведенная на рисунке схема подключения полотенцесушителей позволяет не заботиться о накоплении воздуха в верхнем их них. Воздух будет удаляться через краны горячей воды при открывании любого из них.

Что это такое?

Рециркуляция — это система обвязки отопительного контура, а также линии ГВС, предназначенная для постоянного движения теплоносителя или горячей воды.

Она предназначена для увеличения эффективности использования бойлеров, а также для повышения комфорта жителей при пользовании горячей водой.

Например, при отдаленном расположении крана подачи ГВС от бойлера, вода в трубах быстро остывает. Приходится долго пропускать ее, пока температура не повысится до нужного значения.

Если используется рециркуляция, вода постоянно движется от бойлера к точке водоразбора и обратно. Она не остывает, что дает возможность пользоваться ГВС сразу, без ожидания.

В системах отопления циркуляция обеспечивает оптимальный тепловой режим. В отопительный контур поступает горячий теплоноситель, который проходит через каскад радиаторов и отдает свою тепловую энергию.

Возвращаясь в бойлер, остывший теплоноситель снова нагревается и выходит в тепловой контур на новый цикл. От скорости движения воды зависит эффективность обогрева, равномерная отдача тепла в начальных и конечных точках контура.

В частном доме

Рециркуляция горячей воды в частном доме выполняется путем трубопроводной обвязки бойлера или, реже, отопительного котла.

Есть одно- и двухконтурные модели, способные только подготавливать теплоноситель для отопления, или одновременно подавать теплоноситель и горячую воду для бытовых нужд. Кроме этого, существуют энергозависимые и энергонезависимые модели котлов.

Первые способны работать без подключения к сети электропитания и нуждаются только в подаче топлива. Вторые нуждаются в подключении к сети электропитания. Они оснащены собственными циркуляционными наосами, обеспечивающими передвижение теплоносителя по отопительному контуру.

Как правило, циркуляцию теплоносителя обеспечивает сам котел. Для рециркуляции горячей воды используют дополнительную обвязку, оснащенную циркуляционным насосом.

Ее подключают к бойлеру, проводят до самого отдаленного прибора потребления, и возвращают обратно к бойлеру. Возникает дополнительный расход электроэнергии для питания насоса, но появляется заметная экономия воды, увеличивается удобство пользования ГВС.

В многоэтажном доме

Современные схемы ГВС используют бойлерную систему, при которой сетевая горячая вода в квартиры не подается. Производится нагрев воды косвенным способом в бойлере, из которого горячая вода подается в систему полотенцесушителей и ГВС.

Каждая квартира многоэтажного дома является одним из участков общей схемы рециркуляции. Ее особенностью является движение воды по вертикали — с нижней точки до верхнего этажа, и обратно. Как правило, циркуляцию организуют по линии полотенцесушителей.

Она запитана от трубопровода ГВС, поэтому в бойлере вода никогда не остывает и сохраняет свою рабочую температуру.

Горячая вода поднимается по стояку, соединяется с трубопроводом полотенцесушителей и уходит обратно в бойлер.

Однако, организовать собственную циркуляцию для каждой точки водоразбора (кухонной раковины, умывальника или ванны) невозможно, поэтому вода в отводах от стояка часто остывает.

Решением этой проблемы может стать установка собственного бойлера и монтаж петли рециркуляции. Это эффективная мера, если квартира большая, и приборы расположены далеко от накопительной емкости.

Все варианты организации подачи горячей воды в частный дом

Рекомендуемые производители оборудования для отопления дома
