Как сделать горячую воду в бане?

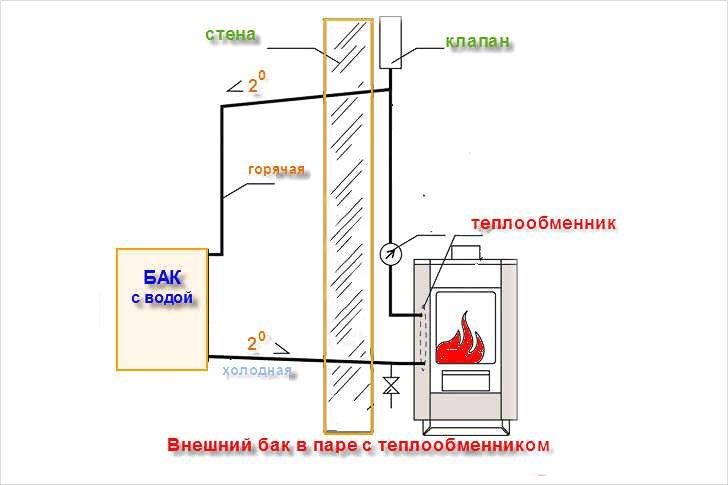

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Колпачный теплообменник

На мансардах имеется смысл установки колпачного теплообменника, работающего по принципу конвектора. Горячий воздух в нем медленно поднимается к верху, а при остывании – медленно спускается. Преимущество данной конструкции заключается в том, что она повышает безопасность эксплуатации дымохода на уровне второго этажа.

Некоторые дополнительно монтируют у такого теплообменника сетку с камнями, что поспособствуют повышенной аккумуляции тепловой энергии. Также подобная конструкция эстетично смотрится на фото и при визуальном осмотре.

В статье подробно описаны основные разновидности теплообменников и процедура их монтажа. Если выполнять работы с соблюдением основных рекомендаций, то можно получить высококачественную, эффективную, надежную, безопасную и долговечную систему для обогрева разных помещений в доме параллельно с растопкой бани. Доверить работы по установке можно специалистам.

Обустройство водопровода от скважины до бани

Для зимнего водоснабжения бани источник утепляют. Сооружают кессон из кирпича или других материалов. Ему нужно прочное бетонное основание с гидроизоляцией. Стенки также обмазывают битумом или покрывают снаружи рубероидом. Такие меры защитят сооружение от подтопления. По глубине кессон располагают ниже промерзающей почвы, а ширина должна обеспечить пространство, чтобы там свободно помещался человек для обслуживания скважины.

Сооружение утепляют. Так как оно находится в земле, защита от мороза необходима только сверху. Устанавливают двойной люк с утеплителем. Если местные климатические условия суровые, не помешает теплоизоляция стенок снаружи.

На подающей трубе устанавливают сливной кран. От него идет короткое колено в шахту. Чтобы слить влагу из бани, вентиль открывают на 10 минут, затем закрывают.

§ ТЕПЕРЬ ПОГОВОРИМ О СЕПТИКЕ.

Если ваша баня стоит на песке, то никаких проблем с отводом воды из душа не будет. Но если участок глинистый, как в моем случае, то надо позаботиться о канализации. Очистка необходима, если имеется слив фекальных или загрязненных синтетическими моющими средствами вод, то есть если в бане расположен ватерклозет или вы там стираете порошком. При возможности, в таких случаях обычно используют фирменные канализационные септики для частного дома и дачи. В моем же случае в качестве септика были использованы бетонные кольца диаметром 800 мм, заглубленные на 1,5 м. Но практика показала, что хватило бы септика гораздо меньших размеров.

4.625 Рейтинг 4.63 (4 Голосов)

Что почитать по теме:

• 17/11/2015 — Сантехника для детей. Идеи обустройства детского санузла
• 17/11/2015 — Канализационные септики для частного загородного дома
• 17/11/2015 — Внутренний бассейн. Устройство бассейна в частном доме
• 17/11/2015 — Душевые панели с гидромассажем. Модели, цены. Монтаж панелей
• 17/11/2015 — Как обустроить ванную комнату комфортно, быстро и недорого

Установка и подключение теплообменника и бака в бане

Чтобы решить проблему, как правильно подключить теплообменник в бане, необходимо изучить инструкцию. Основные положения пошаговых действий обеспечат безопасность установленной конструкции в процессе эксплуатации. Схема подключения теплообменника и резервуара в бане предполагает:

• Определить место для установки резервуара с водой. Теплообменник для бани на трубу потребует составления произвольного чертежа.
• С помощью дюбелей закрепите планки для размещения бака, чтобы горячий участок не соприкасался со стеной.
• Закрепите сборку на вертикальной плоскости крепежными элементами для надежности.
• Четыре отрезка трубопровода понадобятся для оснащения емкости. Один для присоединения душа, два для направления движения воды, один закройте клапаном.
• Присоедините кран для слива.
• Проверьте теплообменник в печи для бани на протечку.

Теплообменник для печи в баню своими руками требует качественной проверки для обеспечения пожаробезопасности. Как правильно проверить все элементы? В этом вопросе помогает изучение принципа работы теплообменника в бане, основанного на подаче теплой жидкости самотеком на выходе сверху.

Что нужно знать об эксплуатации

Купить теплообменник в банную печь необходимо у проверенного временем производителя. Прочитав инструкцию по эксплуатации, убедитесь, что выполняются необходимые условия. Купить теплообменник для печи на дровах можно только в случае исправности всех элементов. Проверьте теплостойкость материалов по указанным техническим характеристикам. При эксплуатации печи с теплообменником на дровах необходимо следить за дымоходами, очищать их от нагара.

Не закрывайте заслонку до полного прогорания топлива в печи с водяным контуром или любой другой модели. Угарный газ быстро наполняет помещение при неисправном оборудовании. Поэтому следите за факторами, влияющими на теплообменник для дровяной печи. Его работа исправна в случае запуска системы с полным баком, исправности составляющих деталей, отсутствия накипи в емкости с водой.

Безопасность при эксплуатации

Установка теплообменника в бане предполагает соблюдение мер предосторожности:

• Избегайте крепления труб к стене. Соприкосновение горячих конструкций с поверхностью повышает опасность возгорания предметов.
• Следите, чтобы теплообменники для печей всегда были соединены с резервуаром, в котором достаточно воды. Ее отсутствие приводит к образованию накипи, повышает пожароопасность при работе.
• Контролируйте работу системы, включающей теплообменник в баню на трубу, проводите осмотр конструкции.
• Используйте термостойкие материалы при установке теплообменника для банной печи со встраиваемыми деталями, обеспечивающими работу системы.

Чтобы теплообменник в печь купить в исправном состоянии, требуется проверить наличие сопроводительной документации, сертификата, с указанием технических характеристик устройства.

Рекомендации по монтажу теплообменника

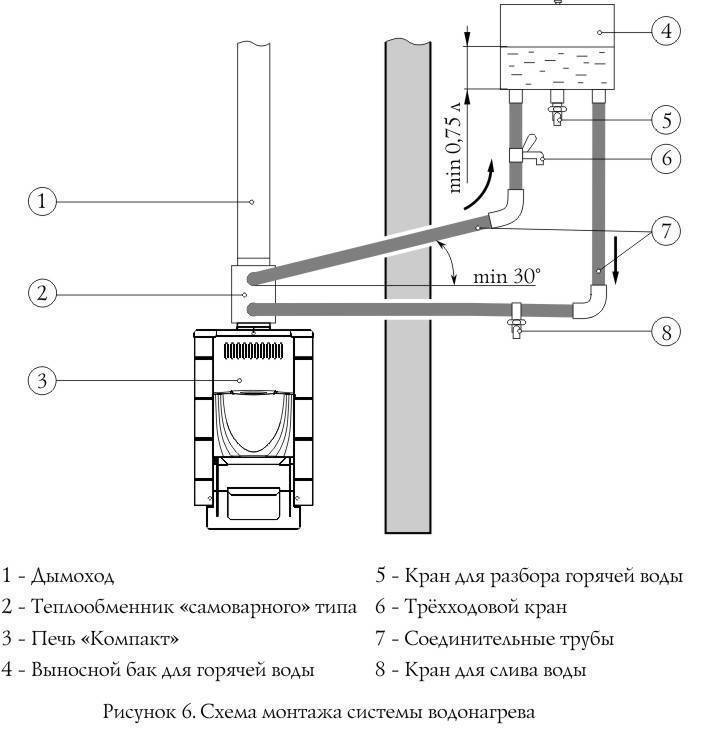

Схема подключения теплообменника в бане зависит от конкретной модели конструкции. Устройства обладают разной сопротивляемостью перегреву. Каркасные системы и регистр на трубу в баню устанавливаются в кирпичных конструкциях. При строительстве аппарат размещают в верхней части топки или в свод печи, на дымоход. Патрубки располагают с тыла или боковой стороны.

Змеевик для печи на дровах, изготовленный из меди или нержавейки, заделывают в свод или устанавливают на вертикальной стене. Витой змеевик печи размещают на дымоходе или над резервуаром с теплой водой. В емкости подогревается вода для душа. Коробчатый и регистровый теплообменник на печь в баню располагают внутри печки так, чтобы уменьшить контактирование металла с горячим участком.

Специалисты рекомендуют осуществлять монтаж теплообменника в бане таким образом, чтобы тепло поступало в виде излучения от стен и свода. Для этого устанавливают листы из нержавейки вдоль труб. КПД повышается, жидкость в баке с теплообменником для бани нагревается равномерно.

Существующие виды банных печей

В настоящее время существует большое количество разновидностей печей с теплообменниками и баками для воды.

Их разнообразие связано с тем, что есть печи заводского производства и самодельные устройства.

Среди заводских устройств выделяют две разновидности:

• со встроенным теплообменником;
• с внешним баком для нагрева воды (устанавливается, как правило, на дымоходную трубу).

В различных конструкциях печек с теплообменником существуют варианты подключения водяной системы, чтобы обеспечить горячей водой душевую, или системы отопления, чтобы она постоянно работала в бане.

Справка. Самодельные устройства чаще всего имеют установленный на дымоотводной трубе бак для нагрева воды.

С натрубным баком для воды

Эта конструкция представляет собой наиболее простой вариант агрегата, так как установка бака для воды происходит непосредственно на дымоходную трубу, что практически не требует дополнительных трудозатрат.

Нагрев воды осуществляется за счет горячих стенок корпуса бака для воды.

Общая схема такой печки выглядит следующим образом:

• поддувало;
• топка;
• дымоотвод;
• бак для воды, установленный на дымоходе.

Главной особенностью такой конструкции следует считать то, что прямого контакта с источником тепла в этой печке нет — нагрев воды, используемой в качестве теплоносителя в устройствах подобного рода осуществляется от стенок самого бака, расположенного на дымоходе.

Фото 1. Печь для бани с натрубным баком для воды. Нагрев жидкости происходит от стенок самого бака.

Размеры конструкции могут варьироваться от 80 до 150 см в высоту, а также от 30 до 60 см в ширину в зависимости общего объема парилки, с установленным баком для воды размер конструкции может достигать 200 см в высоту (без учета размера дымохода).

С теплообменником, как он работает

Устройство с теплообменником представляет собой более сложную конструкцию, в которой теплоноситель (вода) циркулирует по системе за счет разницы температур и получаемого в результате подобного различия в давлении.

Схема выглядит следующим образом:

• поддувало;
• топка;
• дымоход.

Важно! В подобной печи теплообменник устанавливается в корпус топки, но специальным образом, чтобы избежать его непосредственного контакта с открытым пламенем. Теплообменник соединяется с баком для воды с помощью двух штуцеров, которые позволяют обеспечить циркуляцию воды и равномерный прогрев теплоносителя. Теплообменник соединяется с баком для воды с помощью двух штуцеров, которые позволяют обеспечить циркуляцию воды и равномерный прогрев теплоносителя

Теплообменник соединяется с баком для воды с помощью двух штуцеров, которые позволяют обеспечить циркуляцию воды и равномерный прогрев теплоносителя.

Так как теплообменник устанавливается в саму печь, ее высота, как правило, не превышает 120-150 см, ширина колеблется от 30 до 60 см. Высота дымоотвода в общую высоту конструкции не входит.

Используем печь

Рассмотрим, как нагреть воду в бане, используя саму печь в парилке. Многие любители парных процедур считают такой способ не только самым эффективным, но и позволяющим значительно сэкономить. Ведь зачем тратить деньги на оплату дополнительных энергоресурсов, когда под рукой такой источник тепла.

Теплообменник

Если кладку кирпичной печи проводит мастер, нужно сразу оговорить с ним возможность обустройства теплообменника. Конструкций с подобным устройством довольно много. Обычно в корпусе печи создается дополнительная ниша, куда встраивают чугунную батарею.

Радиатор может быть и самодельным. Например, из толстостенных стальных труб. Вход и выход в теплообменник снабжается клапанами. Вода поступает внутрь и быстро нагревается. И по мере необходимости выдается через кран в моечной.

Нагрев воды в бане с металлической печью имеет такой же принцип. Теплообменник может располагаться в самой топке. Либо его можно установить над плитой. Тогда срок службы его продлиться, но вода будет медленнее нагреваться. И такую конструкцию часто дополняют навесным баком. Это позволяет получить, практически, неограниченное количество горячей воды.

Дровяные титаны с душемИсточник nashaspravka.ru

Дымоход

Часто устанавливают водонагреватель для бани на трубу дымохода. Причем действуют двумя способами. Это может быть теплообменник в виде медного змеевика, который наматывают прямо на трубу. Или пропускают дымоход прямо внутри накопительного бака.

Для последнего случая в продаже есть уже готовые конструкции. Они представляют собой кусок стальной трубы, которую окружает металлическая емкость. Она может квадратной, прямоугольной или цилиндрической. А ее объем обычно не превышает 80 литров, чтобы не было чрезмерной нагрузки на дымоход.

Бак надежно соединен с трубой в единое целое. Элемент остается только смонтировать на печи и нарастить канал на улицу для выхода дыма. Для надежности и безопасности емкость дополнительно закрепляют на стене с помощью анкеров.

Видео описание

Видео покажет, как нагреть воду в бане от печи:

Накопительный бак

Бойлер в бане может заменить обычная металлическая емкость, установленная на печь. Либо ее встраивают прямо в топку. Это очень сложный вариант. И для его реализации нанимают профессионального печника. А его услуги недешевы. Дополнительную статью расходов возьмет на себя и сам бак.

Материалом желательно должна быть нержавеющая сталь, причем очень толстая. А все сварные швы на баке нужно проварить два раза. И лучше, чтобы это сделал тоже специалист. Такой подход и дороговизна исполнения оправдают себя долголетним использованием и отсутствием течи. В последнем случае для ремонта придется полностью разбирать печь.

Поэтому чаще всего останавливаются на первом варианте – с выносным баком. К внешней емкости, прикрепленной сбоку печи, не такие жесткие требования. Стенки могут быть тоньше. А если печь металлическая, то вода будет даже быстрее нагреваться. Да и обслуживать внешнюю конструкцию значительно легче. Особенно, когда отсутствует подвод воды и ее нужно пополнять вручную.

Видео описание

Видео продемонстрирует лучший способ нагрева воды в бане, по мнению уже использующих его:

Нагреть воду в бане для мытья не представляет проблем. Для этого чаще всего используется сама печь в парилке. Можно встроить в нее теплообменник. Или расположить последний на трубе дымохода. Нередко в этих целях применяют накопительные баки. Их также устраивают внутри печи. Но практичнее будет закрепить емкость на внешней стороне очага либо выше на стене и пропустить через нее канал дымохода.

Труба оловянная

Олово в качестве материала для выплавки теплообменника является очень практичным и надежным. По сути, дымоход с теплообменником для бани будет выглядеть, как труба, обвитая меньшей металлической или медной трубкой. В процессе нагревания от трубки будет прогреваться и проходящий мимо воздух.

Достаточно будет спиральную трубку приварить. Можно производить пайку и оловом, предварительно обезжиренным ортофосфатной кислотой. В таком случае теплообменник будет закреплен особенно надежно, ведь недаром оловянные самовары считаются эталоном надежности среди аналоговых изделий.

Инструкция

Простейшая водяная баня в домашних условиях легко сооружается из двух кастрюль разного диаметра.

В ту, что побольше, наливаем воду.

Ту, что поменьше, вставляем в первую емкость.

Подберите кастрюли так, чтобы ручки-ушки внутренней емкости опирались на края внешней.

Воды наливайте в меру, примерно до половины высоты внутренней кастрюльки.

Важно, чтобы кипяток омывал ее днище и стенки, но не переливался через край. Толстостенная кастрюля — лучший выбор

Вообще лучше брать ту, у которой двойное дно — прогрев будет равномернее

Толстостенная кастрюля — лучший выбор. Вообще лучше брать ту, у которой двойное дно — прогрев будет равномернее.

Вот и все. Отправляйте сооружение на конфорку.

СоветРазогреть на водяной бане, а не просто на газу или в микроволновке, любую остывшую пищу полезнее и безопаснее, так как все прогреется равномерно, ничего не подгорит, и исключено воздействие микроволн, об опасности и безопасности которых до сих пор идут споры.

Особенности накопителей

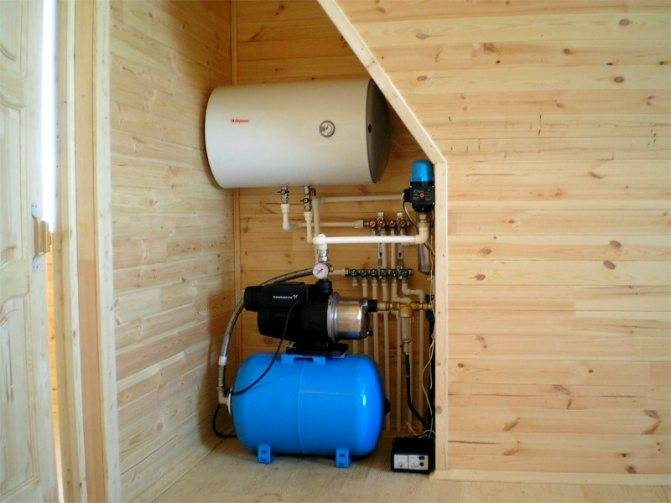

Как выше отмечалось, для поддержания стабильного давления воды в системе и обеспечения резервного объема применяется такой важный элемент, как накопительная система. По сути она представляет собой емкость, в которой постоянно поддерживается необходимый уровень жидкости. Этот объем контролируется датчиками, и при снижении уровня ниже нормы включается насос для его пополнения. При такой системе отсутствует необходимость запуска установки при любом открывании крана, устраняется опасность гидравлического удара на запорные элементы.

Накопительная система может использоваться двух типов: накопительные баки и гидроаккумулятор. В первом варианте, устанавливается отдельная емкость, причем на таком возвышении, чтобы вода могла поступать самотеком к точке потребления. Объем емкости выбирается с учетом потребности парилки и моечного отделения при неожиданном отключении электроэнергии. В баке монтируется реле уровня, которое в зависимости от фактического уровня жидкости запускает или останавливает установку. Такая система более характерна при откачке воды при помощи глубинных насосов.

Большую популярность приобрели гидроаккумуляторы, которыми, как правило, комплектуются стандартные насосные станции для водоснабжения. Они представляют собой небольшую емкость, в задачу которой входит в основном поддержание нужного давления в системе. На выходе устройства имеется реле давления, отрегулированное так, что при снижении давления до 1,2-1,4 атм включается насос, а при достижении 2,8-3 атм — отключается.

Большую популярность приобрели гидроаккумуляторы, которыми, как правило, комплектуются стандартные насосные станции для водоснабжения

Выбираем конструкцию

На сегодняшний момент сформировались три основных типа конструкции, которые формируют такую систему, как бак в баню.

Встроенные баки

В этом варианте емкость для нагрева воды встраивается непосредственно в тело банной печи и нагрев жидкости происходит от непосредственного контакта ее стенок с языками пламени и исходящими высокотемпературными топочными газами. Чем хорош такой вариант:

1. Очень эффективное использование тепловой энергии. Быстрый нагрев и возможность восполнения запаса горячей воды — за счет нахождения емкости в зоне непосредственной генерации тепловой энергии — топочной и околотопочной.
2. Компактность системы. Ее можно располагать даже в небольших банях, при этом габарит печи увеличивается, в большей степени,- в вертикальной проекции.
3. Простая и, как следствие, недорогая конструкция.
4. Забор воды может происходить, как из верхней открытой горловины, так и из отводного крана.

Из недостатков стоит отметить следующее:

• За счет непосредственного контакта поверхности емкости с открытым пламенем и топочными газами, материал из которого она изготовлена, должен обладать жаростойкостью, устойчивостью к образованию окалины и температурным деформациям. Как правило, такими качествами обладают нержавеющие жаростойкие стали и чугун;
• Чугунный бак для воды в баню должен обладать стенками толщиной порядка 5 мм, что обуславливает его вес, который негативно сказывается на монтаже и обслуживании системы;
• Размещенные баки для бани, непосредственно на печи, увеличивают ее вес и при его кардинальном увеличении,- обязывают пересмотреть требования к фундаменту печи;
• Размещение открытого бака на печи усложняет получение режима сухопарной бани. Парящий котел будет создавать условия, скорее напоминающие восточную баню — хамам.

Насадные баки

Такую конструкцию называют еще бак самоварного типа для бани. Суть конструкции заключается в следующем. Исходящие дымовые газы имеют высокую, порядка 400 — 470 градусов Цельсия температуру, поэтому если в первой трети дымохода разместить, охватывающую его емкость с водой, то в результате теплообменных процессов жидкость довольно быстро нагреется, а газы, в свою очередь — несколько остынут. Какие положительные моменты дает такая конструкция:

• Снижается вес печи и соответственно требования под ее основание;
• Сама печь делается более компактной, особенно в вертикальной проекции;
• Снижение температуры дыма благоприятно сказывается на общей пожарной безопасности при проходе дымохода через потолочные перекрытия и крышу;
• За счет размещения емкости на некотором возвышении удается добиться ее уверенной подачи даже на определенное расстояние, например в моечное отделение, исключительно посредством самотека. При этом очень облегчается полное опорожнение системы от воды для предотвращения ее замерзания в холодное время года.

Выносные баки

В этом случае, непосредственно с зоной топочного пространства контактирует не поверхность бака, а теплообменник, через который за счет протекания термосифонных процессов естественным образом циркулирует вода, что однако, не исключает возможность применения принудительной циркуляции посредством насосов.

В этом случае появляется возможность полностью вывести емкость с водой за пределы парного помещения и задействовать для ее размещения одну из технических зон. Отсутствие открытой емкости с парующей водой благоприятно сказывается на возможности более гибкого управления микроклиматом парного помещения, вплоть до создания в нем условий классической сухопарной бани. Кроме этого, обособленное размещение бака, более рационально при его монтировании и, особенно,- обслуживании и ремонте.

В случае, если выносной бак для горячей воды в баню размещается в техническом помещении, то вполне рациональным и необходимым видится решение по его теплоизоляции от окружающего пространства, с целью сохранения достаточной температуры нагретой жидкости.

Посуда – какая подходит?

Более удобная банька получится из широкой устойчивой кастрюли и полусферической китайской сковороды ВОК, превосходящей кастрюлю диаметром. Можно использовать миску или углубленное керамическое блюдо подходящего диаметра.

Именно такие водяные бани из пищевой нержавейки изготавливаются на фабриках кухонной посуды и продаются для использования в «продвинутой» домашней кулинарии.

Внутренний контейнер выполняется в виде кастрюльки или мисочки с крышкой.

В импортном исполнении эти наборы называются «Bain-marie».

«Баньку» несложно организовать и в мультиварке — это вполне подходящая посуда:

1. налейте в мультичашу воду;
2. если в комплекте аксессуаров нет специальной подставки – установите в центре чаши что-нибудь подходящее (например, невысокую чайную чашку);
3. на подставке разместите форму с продуктом;
4. закройте крышку, включайте агрегат.

Для готовки подойдет режим «Выпечка».

Правила установки теплообменника на банную печь

Необходимо руководствоваться следующими правилами:

Теплообменник обязан потреблять не более 10% от общей энергии, производимой печью, тогда последняя будет функционировать с хорошим КПД.
Трубы нужно прокладывать так, чтобы вода шла самотеком, то есть под 250-градусным уклоном на прямой подаче и 30-градусным – на обратной.
Важно заложить запас мощности на остывание после прогорания топлива.
Требуется обеспечить достаточный объем воды для каждой отдельной модели, ведь если ее будет слишком мало, она быстро закипит, что чревато образованием отложений на стенках и возникновением пожароопасной ситуации, а если чересчур много, придется долго ждать, прежде чем принять душ.

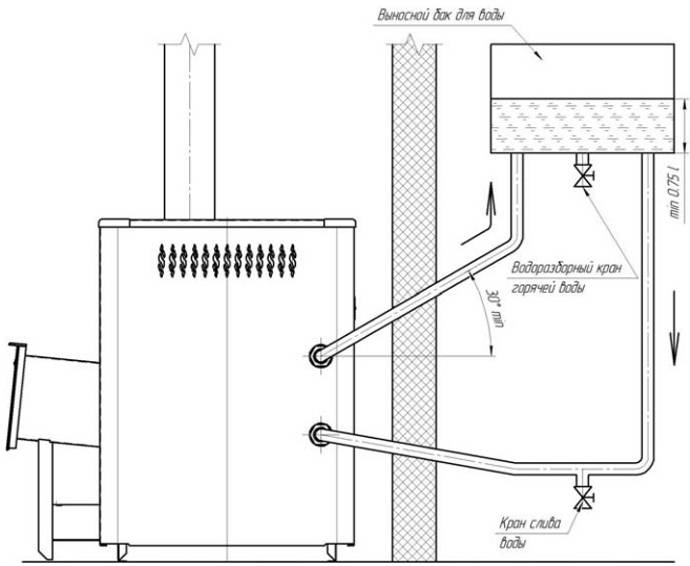

Как подключить теплообменник, если бак находится в парной:

• Вход в бак горячей воды должен быть как min на 5 см выше, чем верхний штуцер регистра. Это нужно для лучшей циркуляции.
• Верхний регистр от 1,4-1,5 м от пола, это при том, что подиум под печь составляет 15 см. Низ бака в парной должен быть не ниже 1,5 м, а лучше выше.
• Если бак высотой 0,5 м, то тогда мы имеем в сумме установку 2,0 м. Значит до потолка еще полметра. И тут возникает вопрос: как заливать жидкость. Если есть водопровод, то вода будет поступать без проблем.

Второй вариант подключения: бак ставим ниже, а штуцер для подводящего контура ставим сбоку. Но есть нюанс, если уровень воды будет ниже верхнего штуцера, циркулирования не будет. В теплообменнике она будет стоять и периодически доходить до кипения, а в баке она так и будет прохладной.

Если требуется разместить бак в помывочной, следует соблюдать те же принципы, что и при его расположении в парной.

Самостоятельная установка отопления в бане

Монтаж отопления бани состоятельно выполняется до внутренней отделки помещений. В противном случае возможны проблемы с установкой труб и радиаторов. Специфика отопления бани для дачи заключается в отсутствии прямого контакта магистралей с внутренними декоративными панелями.

Также важно правильно установить котел для бани и отопления. Если в качестве основного компонента теплоснабжения будет использоваться кирпичная печь – нужно заранее сделать под нее независимый фундамент

В противном случае ее масса продавит пол, и вся конструкция будет медленно опускаться.

Установку электрокотла для отопления бани делают после монтажа электропроводки. Ее сечение должно быть рассчитано на максимальную мощность работы всех электроприборов. Также обязательно монтируется УЗО.

Для полноценного отопления банной мансарды нужно знать такие условия:

• Обеспечение пожарной безопасности. Стены и пол вокруг котла должны быть облицованы негорючими материалами. Для прокладки труб и дымохода используется специальные жаропрочные гильзы;
• Стены, пол и чердачное помещение обязательно должны быть утеплены. Это необходимо для минимизации тепловых потерь;
• Из-за повышенной влажности монтируется система вентиляции. Она является обязательным элементом для безопасной работы газового оборудования.

В качестве альтернативного способа нагрева помещений бани можно рассмотреть установку системы теплый водяной пол. Это позволит осуществить равномерное температурное распределение и повысит уровень комфорта пребывания в бане.

В видеоматериале можно ознакомиться с примером организации водяного отопления бани.

Как вам статья?

Мне нравитсяНе нравится

Покупной дровяной агрегат

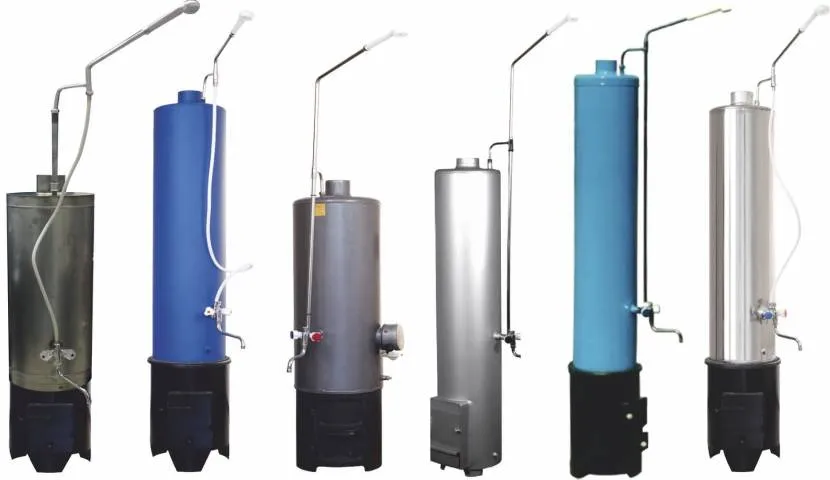

Водонагревательная колонка на дровах (ее еще называют дровяным бойлером или титаном) по своей конструкции достаточно проста. Она представляет собой нагревательный агрегат, изготовленный на основе металлического бачка, монтируемого непосредственно в печке.

Конструкция дровяного бойлера предусматривает наличие системы патрубков и смесителя, позволяющего нагревать воду до комфортной температуры.

Однако (несмотря на их универсальность) важнейшее условие эффективности таких систем – это уже упоминавшееся ранее постоянство подачи воды в бойлер. Принцип нагрева в этих агрегатах достаточно прост: при поступлении холодных водных масс в накопительную емкость они вытесняют горячую воду, создавая повышенное давление в котле.

После того как они нагреваются от расположенной вплотную к резервуару котельной топки, процесс циркуляции повторяется по той же схеме.

Независимо от того, каким будет водоизмещение используемого бойлера, его вполне можно считать компактными. Последнее объясняется тем, что по своей форме он напоминает вытянутый вертикально плоский ящик, занимающий совсем немного места в стандартном моечном помещении.

Рассматриваемая в этом разделе система нагрева воды в бане может иметь следующие исполнения:

• со встроенной во внутренние пространства агрегата топочной камерой;
• с раздельно устанавливаемой топкой (с внешним подогревом);
• в варианте, предполагающем применение резервного нагрева от ТЭНа.

Оборудование, выполненное по перечисленным выше схемам, широко представлено на отечественном рынке и может быть приобретено по вполне приемлемой цене.

Выбор, монтаж и альтернатива

Для начала следует упомянуть о том, что существует масса способов решить вопрос с подачей горячей воды в здание. При этом самые простейшие методы заключаются в установке отдельного нагревателя или использования для этих целей печи (см. также статью Конструкция печи для бани: особенности).

Учитывая большой ассортимент подобных изделий к выбору нужно подходить очень ответственно, основываться на технических условиях бани

Выбор и монтаж

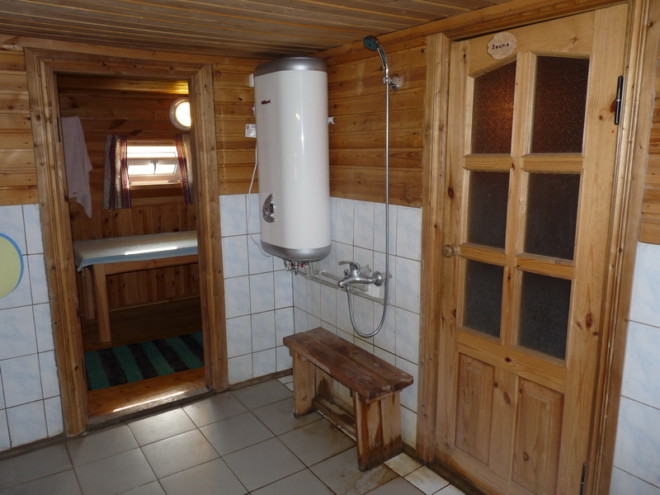

Обычно для подобных помещений используют электрические нагреватели воды небольшой мощности. Это связанно с тем, что до того, как парилка выйдет на свой рабочий режим вода в устройстве постепенно нагреется. Такой выбор позволит значительно сэкономить на поддержании необходимой температуры.
Также нужно помнить, что если водонагреватели для бани будут установлены рядом с парилкой, то на них будет постоянно воздействовать влага

Поэтому профессиональные мастера советуют не только обращать внимание на технические характеристики устройства, но и качество его защитного покрытия.

Схема установки и подключения бойлера с системой разводки

• Вместительность таких изделий определяют по количеству человек, на которых рассчитано помещение. Однако большинство мастеров советуют ставить объемные бойлеры, чтобы не испытывать недостатка в воде и не экономить на ней.
• Для подключения данным нагревателям для бани нужна система труб, которая бы обеспечивала подачу холодной и отвод горячей воды. Учитывая такую особенность в баню, нужно будет провести водопровод.

Для нагревателя следует устанавливать отдельный автомат

Отдельное внимание уделяют питанию устройства. Дело в том, что электрический нагреватель является довольно мощным потребителем энергии

Поэтому для него стоит использовать отдельный кабель, который запитывают на распределительном щитке через выделенный автомат.
Защитный кожух, который закрывает клеммы для проводов на нагревателе, должен иметь герметичную прокладку. Если она отсутствует, то ее можно изготовить своими руками из куска резины или заполнив пространство силиконом.

Использование печи для нагрева воды в отдельном баке

Печной подогрев

Самым простым способом считается подогрев воды за счет температуры печи. Для этого на нее устанавливают емкость с жидкостью, которая отделяется от топки небольшой стенкой из металла. В результате такого конструкционного решения вода довольно быстро подогревается и даже может достигать температуры кипения.

Однако если парилка сделана по принципу сауны, то инструкция по ее эксплуатации не предполагает наличия влажного пара в помещении. Поэтому такие печи использовать нельзя, а значит, необходимо искать альтернативу подогреву (см. также статью Парилка в русской бане: как сделать самому).

Комбинированная система с использованием печи и бойлера

Для решения подобной задачи профессионалы советуют применять топки с выносным баком. В данных системах в печь устанавливают небольшую емкость или спираль из труб. Ее соединяют с баком в другом помещении на разных уровнях.

В результате вода из печи будет поступать под давление и температурой в общую емкость, а оттуда остывшая жидкость должна попадать снова в топку. Такой водонагреватель в бане очень напоминает принцип работы газовой колонки, но только без интенсивного воздействия огня. Поэтому его вполне можно считать безопасным и довольно эффективным.

Еще одна комбинированная система с использованием двух баков

Проточные нагреватели

Данные устройства также работают от электрической энергии, но при этом осуществляют подогрев проточной воды. Они не нуждаются в длительном времени для выхода на рабочий режим и эффективно функционируют с момента включения.

Однако цена таких изделий довольно высока, поскольку дешевые модели довольно непрактичны и быстро выходят из строя. Также стоит отметить, что они имеют довольно большой расход энергии, что очень не экономно.

Отдельного внимания заслуживает и тот факт, что данные виды устройств обычно обслуживают одну потребительскую точку. Они не способны контролировать всю систему.

Специальный проточный нагреватель, который часто изготавливается с учетом обслуживания одной точки

Система стока

Как сделать слив воды в бане? Это первостепенный вопрос, без которого нельзя обустраивать собственный водопровод. Вся вода из банных помещений должна выводиться за пределы строения и собираться в специальных емкостях. Прежде всего в парилке и моечном помещении оборудуются на полу сливные отверстия с трапом, а сам пол имеет уклон для самотока сточной воды к этим отверстиям. Под полом оборудуется система отвода жидкости в виде труб или лотков.

Вопрос, как сделать сток воды в бане, предусматривает и решение проблемы её утилизации. Сточные воды нельзя сбрасывать в грунт без очистки. Для её обеспечения сооружаются специальные фильтрующие септики, в которых происходит механическая, химическая и биологическая очистка жидкости. Как правило, система септиков представляет собой 2-3 колодца с фильтрами, после прохождения которых воду можно сбрасывать в грунт. Сток обеспечивается самотоком, для чего трубы укладываются с нужным уклоном.

Схема слива воды из бани Это герметичные емкости нужного объема, в которых накапливается отводимая из бани вода. При их заполнении производится откачка и вывоз жидкости

При обустройстве сточной системы важно помнить о том, что она должна функционировать и в зимнее время, следовательно, необходимо применять те же способы, что и при монтаже водопровода – заглубление ниже уровня промерзание, теплоизоляция труб, утепление септиков

Водоснабжение бани при отсутствии централизованного водоснабжения – это достаточно сложная, но вполне разрешимая проблема. При обустройстве такой системы следует соблюдать рекомендации технического характера и санитарные требования. При использовании электронагревательных или газовых устройств нельзя забывать о пожарной безопасности.
