Типы труб для дренажа
Различаются одностенные и двухстенные конструкции. Двухстенные трубы отличаются лучшими потребительскими характеристиками. В частности, они имеют гладкую внутреннюю поверхность, на которой не скапливаются загрязнения. Система, выполненная с такими конструкциями, отличается повышенной пропускной способностью Гофрирование на изделиях необходимо для хорошей кольцевой жесткости конструкции. Отверстия на трубах способствуют качественному осушению.
Рассмотрим также гофрированные конструкции со специальным фильтрующим материалом, выполненные из ПНД. Одностенные трубы для дренажа производятся в виде конструкций длиной 50-100 метров. Устанавливать их можно на глубину, не превышающую 4 метров. Двухстенные конструкции выпускаются длинной по 6 метров. Устанавливаются на глубину, не превышающую 8 метров. Эти изделия отличает повышенная способность удерживать внешние нагрузки.
Трубы для ливневой канализации
Ливневая канализация просто необходима, ведь она позволяет оградить здания от воздействия вод, позволяет не допустить возникновения луж на участке.
Трубы для этой системы подобрать относительно просто, ведь она не испытывает сильных внешних нагрузок, на нее не воздействуют сильные перепады температуры. По этой причине трубы для ливневой канализации не обязательно должны иметь улучшенные потребительские качества. Обычно применяются конструкции из полимерных материалов, в виду того, что их просто установить, они надежны и отличаются высоким сроком службы. Для канализации обычно используются конструкции из следующих материалов:
- ПВХ. Преимущества заключаются в простоте монтажа. Возможна самостоятельная установка. При этом не потребуется дополнительных инструментов. Конструкция обеспечивает отличный уровень герметичности;
- Пластиковые гофрированные изделия (несколько слоев). Выбираются преимущественно тогда, когда система устанавливается на большую глубину. Изделие отличает стойкость к внешним нагрузкам. Такие конструкции достаточно легки, а потому их просто транспортировать и устанавливать. Кроме того, они отличаются пластичностью
На данный момент существует большой выбор труб для обустройства ливневой канализации на участке. Любой человек может выбрать продукцию, соответствующую специфике каждой отдельной канализации и каждой отдельной системе дренажа. Достаточно зайти в магазин соответствующей направленности.
Основные материалы для изготовления дренажных труб
Эксплуатационные характеристики дренов и возможная область их использования зависит от особенностей материала, используемого для их производства. Производители предлагают трубы для дренажа грунтовых вод, изготовленные из различных материалов, в том числе пластиковые. Предлагаем ознакомиться с особенностями каждого вида, чтобы был проще делать выбор во время покупки.
Материал труб может быть различным
ПВХ
Дрены из поливинилхлорида актуальны для осушения местности. Их используют для отвода воды с поверхности дорог. Позволяют защитить фундамент строения от чрезмерной влажности. Широко используются при устройстве глубинного дренажа: изделия из ПВХ могут закладываться на глубину до 10 м. Обладают высокими прочностными характеристиками и достаточной химической стойкостью.
К недостаткам труб из поливинилхлорида стоит отнести низкую морозостойкость. Это затрудняет транспортировку дренов в зимний период. Также появляется чувствительность к ударным нагрузкам.
Пример дренажной системы из ПВХ
ПНД
Полиэтилен низкого давления позволяет смонтировать дренажную систему, отвечающую современным требованиям. Дрены из ПНД:
- Способны прослужить 50 лет;
- Обладают достаточной прочностью и эластичностью, чтобы сохранить геометрию при замерзании воды;
- Могут быть дополнены подходящими соединительными элементами и фитингами в зависимости от особенностей формируемой системы;
- Позволяют сформировать дренаж любой протяженности и конфигурации;
- Отличаются хорошей пропускной способностью;
- Представлены в широком ассортименте. Производители предлагаются изделия с полной или частичной перфорацией.
Дрены из ПНД обладают высокой пропускной способностью

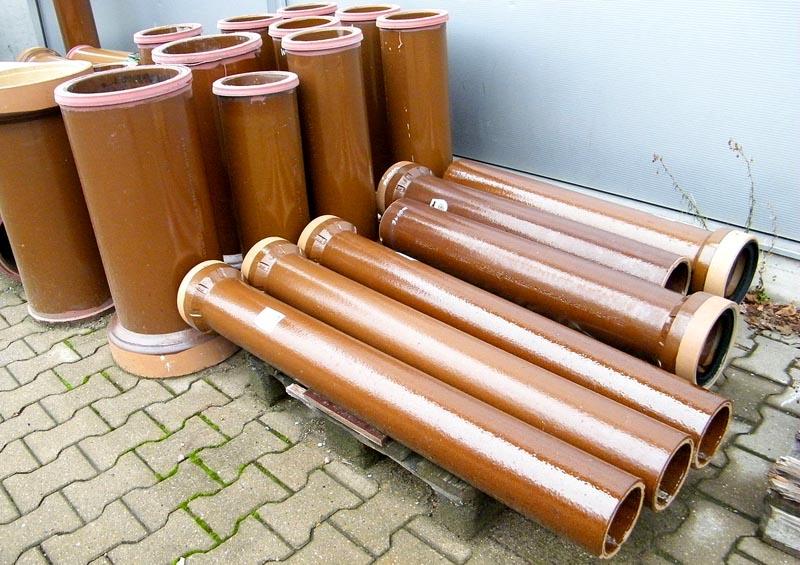

Керамические
Для производства керамических дренажных труб используют пластинчатую глину. В основу вводят некоторое количество добавок для достижения оптимальных характеристик.
Могут быть перфорированными и с рифленым наружным слоем. Благодаря наличию желобков в последнем случае повышаются поглотительные свойства дрена. Форма поперечного сечения может быть различной. Кроме цилиндрических изделий производители предлагают восьмигранные и шестигранные дрены. При этом независимо от геометрии наружной поверхности, внутренний контур всегда окружность.
Изделия из керамики используются редко
Полипропилен
Полипропиленовые дренажные отрубы достаточно популярны. Для них характерная повышенная стойкость к внешнему воздействию и продолжительный срок службы. Они способны сохранить свою геометрию при сильном напоре в системе и значительном внешнем воздействии. Небольшой вес облегчает процесс сборки и транспортировки. Гладкая внутренняя поверхность способствует хорошей очищаемости стенок и предотвращает засорение труб.
Соединение отдельных элементов осуществляется при помощи специального паяльника. Благодаря термической сварке удается сформировать монолитную конструкцию.
Полипропиленовые дрены соединяются с помощью специального оборудования
Трубы с кокосовой обмоткой
Кокосовое волокно – природный материал, обладающий хорошими фильтрующими свойствами, а потому надежно защищает систему от засора. Эластично. Не гниет. Отличается высокой устойчивостью к появлению плесени и деформации. Хорошая влагопропускающая способность гарантируется 100% отвод избытка влаги. Стандартизированные размеры делают возможным соединение дренов с трубами для отвода ливневых вод и канализации.
К недостаткам дренажных труб с кокосовой обмоткой следует отнести их достаточно высокую стоимость. Однако следует сопоставлять продолжительность эксплуатации системы и затраты на ее монтаж.
Кокосовая обмотка – качественный фильтр
Хризотилцементные (асбестоцементные)
Отсутствие в составе хризолита вредных и ядовитых примесей, делает его безопасным для человека. Отличительной особенностью дренажных труб из белого асбеста является сбор избытка влаги не через функциональные отверстия, а через поры в материале. Это делает возможным устройство дренажа из асбестоцементных (хризотилцементных) труб на грунтах любого типа, в том числе с высоким уровнем минерализации. Также дрены для отвода воды из данного материала:
- Способны долго прослужить;
- Имеют высокую прочность. Изделия способны выдержать высокий напор и значительное механическое воздействие;
- Легко монтируются;
- Доступны;
- Обладают оптимальной проходимостью.
К недостаткам следует отнести необходимость использования спецтехники при транспортировке и выполнении монтажных работ, что приводит к удорожанию системы для отвода избытка воды.
Хризотилцементные работают всей поверхностью
Типы пластиковых труб большого диаметра
Наибольшей популярностью сегодня пользуется продукция из полихлорвинила (ПВХ), полипропилена и полиэтилена. Дренажные системы из ПВХ веществ в зависимости от типа исполнения подразделяются:
- на одно- и двухслойные;
- на жесткие или гибкие;
- на имеющие фильтрованную поверхность или без нее.
Отличаются они также прочностью. Жесткие изделия производятся длиной от 6 до 12 м, гибкие — продаются в бухтах по 50 м. Полипропиленовая труба для дренажей выпускается с классом жесткости SN8 в гладком или гофрированном виде. Полиэтиленовые элементы для водоотведения создаются из вещества низкого и высокого давления. Однослойная гибкая структура допускается к эксплуатации в грунте с неглубоким залеганием. Для монтажа элементов на глубине до 2 м пригодны трубы с классом прочности SN2, от 2 до 3 м — не менее SN4.
Полиэтиленовая труба с гофрированием снаружи имеет класс прочности SN6. Ее располагают на глубине до 6 м, используя при этом фильтр в форме геоткани. Жесткая дренажная труба из полиэтилена с классом прочности SN8 отлично показывает себя на десятиметровых глубинах без фильтров. По структуре продукция должна быть только двухслойной.
Очень хорошо зарекомендовали себя высокомодульные полиэтиленовые трубы с минерализированными компонентами. Такой материал снабжается перфорацией по всей плоскости.
Дренажная система своими руками
В системе осушения участка от излишней влаги дрены занимают центральное место. Остальные ее элементы (дренажные колодцы и насосы) могут применяться как дополнительные функциональные устройства, позволяющие максимально эффективно откачивать воду (насос) и следить за уровнем ее высоты и загрязненности (колодец).
При этом в зависимости от особенностей монтажа дрен существуют 2 вида осушительных систем – открытая и засыпная.
Открытая дренажная система
Она используется на тех участках, где уровень грунтовых вод крайне незначителен, поэтому есть потребность в защите участка только от атмосферных осадков. Соответственно, достаточно сделать систему траншей глубиной не более метра и вдвое меньшей шириной. Она выполняется точно по периметру участка, который нужно защитить от подтопления.
Плюсы метода очевидны:
- доступен каждому, не требует особых навыков;
- не нужно какое-то специальное оборудование;
- это самый недорогой способ уберечься от разрушительного действия воды.
Способ открытого дренажа прекрасно подойдет многим хозяйствам, однако если близ участка пролегают грунтовые воды, он бессилен. К тому же открытый дренаж отнимает очень много площади земли, которую можно использовать в более рациональных целях. Наконец, вырытые траншеи выглядят неэстетично и каждый год они могут подмываться талыми водами, в результате чего их нужно будет постоянно обновлять.
Засыпная дренажная система
Все эти проблемы легко решает система дрен. Она прокладывается под землей, совершенно не мешает на участке и к тому же служит долго без каких-либо дополнительных трудозатрат.
Принципиально установка такой системы отличается от открытой тем, что траншеи нужно вырыть намного глубже (как минимум в 2-3 раза), заложить в них трубы и засыпать грунтом. Последовательность действий будет примерно такой.
Принцип работы
Трубные изделия для дренажа по назначению делятся на два типа – для сбора влаги и для ее отвода. Собирающие элементы оснащены перфорацией. В теле трубы по всей окружности или в одном из секторов созданы отверстия, через которые влага попадает внутрь магистрали. Подобные коммуникации устанавливают под углом вокруг дренируемой территории либо на всей ее площади. Обычно их выставляют близ зданий, иначе избыток воды способен разрушить фундамент строения и вызвать образование плесени на стенках. Излишняя влага уходит к колодезным сооружениям.
Изделия для отведения лишены перфорационных отверстий. У них иной принцип работы. Они нужны, чтобы опустошать дренажные накопители. Вода уходит в коллекторные устройства или специально оборудованные канавы. Характерная особенность таких магистралей в том, что их можно заглублять в грунт более чем на 10 м.
В ливневые рвы у дороги также зачастую укладывают трубы, подсоединяя их к общей дренажной системе. Это позволит обеспечить комфортный проезд автотранспорта.
Виды систем дренажа. Какие материалы потребуются
Сегодня используются два варианта обустройства подобных систем.
- Поверхностная (открытая). Представлена в виде траншей и канав. Используется для отвода излишков влаги, возникших по причине накопления талых вод и атмосферных осадков.
- Закрытая (глубинная). Здесь трубы с перфорацией укладывают в заранее подготовленную траншею на определённую глубину. Главные функции — защита фундамента дома и отвод грунтовой воды.
Открытая система оптимальна в случае, если вода подтапливает участок лишь немного, или её мало. Тогда эксперты рекомендуют пластовый дренаж без укладки труб. Работы по его реализации предполагают формирование в канаве или траншее двух слоёв – одного из гравия, а второго – песчаного. Совместно они образуют пласт, который хорошо пропускает воду.
Из материалов понадобятся:
гравий. Оптимальный размер частиц этого материала – 20-40 миллиметров. При необходимости гравий можно заменить щебнем средней или крупной фракции. Через него не проникают большие комья грунта и грязь;
песок. Брать его следует с берегов рек. Песок используется для обустройства лотков
Важное требование – он должен быть крупным. Достоинство данного материала заключается в том, что при резких температурных перепадах его форма не изменяется.
Для глубинной дренажной системы потребуются те же щебень и песок. Но здесь они, кроме вышеуказанных, выполняют и другие функции. Щебень нивелирует излишнее давление грунта на трубу, а песок создаёт своего рода фильтрационную подушку вокруг дренажного трубопровода.
Также понадобятся следующее материалы и оборудование:

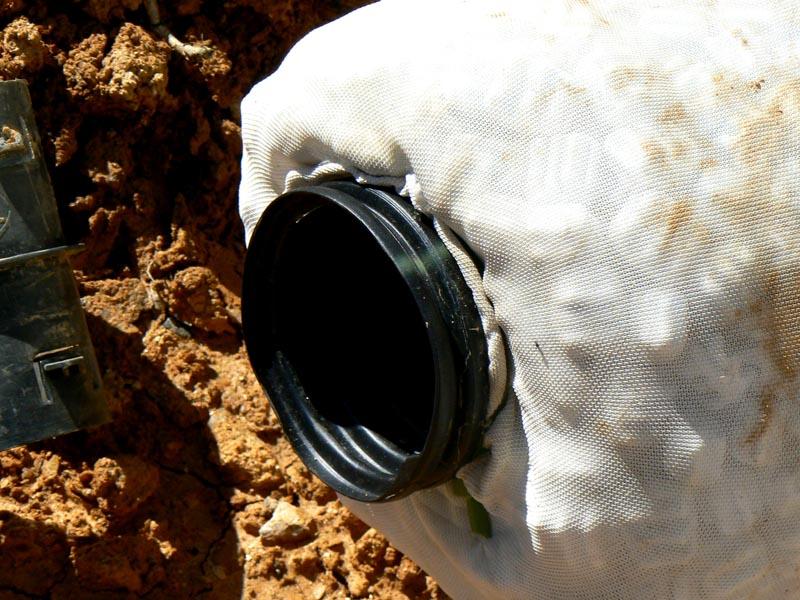

- геотекстиль. Предназначен для защиты перфорированного трубного элемента системы от загрязнения грунтом. Обычно применяют дорнит или флазелин. Оба вид текстиля помимо прочности обладают фильтрующей способностью;
- дренажные трубы. Формирование системы водоотведения осуществляется именно на их основе. На диаметр и количество влияет сложность метода закладки;
- соединительные муфты. Эти детали используются для крепления вышеуказанных элементов системы между собой;
- дренажные насосы. Применяются лишь в случае значительного подтопления приусадебного участка подземными водами.
Для устройства системы дренажа необходимы трубы, колодцы, щебень, песок и геотекстиль
Для периодической очистки дренажной системы, без которой, как правило, не обойтись, по её периметру необходимо установить смотровые колодцы. А чтобы обеспечить сбор в систему воды, обустраивается коллекторный колодец.
Для работы необходимо иметь под рукой такие инструменты:
- кирку;
- совковую лопату;
- штыковую лопату;
- тачку для перевозки песка и щебня.
Дренажные системы для отвода грунтовых вод своими руками
Дренаж на своем участке может быть выполнен собственными силами. Выбор подходящего варианта зависит от объема вод, которые следует отвести с участка, а также основных причин его затопления. Предлагаем ознакомиться с особенностями устройства открытой и закрытой дренажной системы для отвода грунтовых вод, чтобы было проще сделать выбор.
Монтаж системы должен быть выполнен правильно
Открытая дренажная система
Выбор в пользу открытой системы делается при низком уровне грунтовых вод. Она включает целую системы, состоящую из траншей, глубина которых не превышает метра, а ширина 0,5 м, располагаемых по периметру участка.
Преимуществом открытой системы является:
- Простота монтажа;
- Возможность устройства без специального оборудования;
- Доступность.
Монтажные работы можно выполнять в следующей последовательности:
| Фото | Описание работ |
 | В соответствии с разработанной проектной документацией готовим площадку для размещения дренажа. |
 | Определяем уровень, на котором буду располагаться элементы будущей системы. Выставляем разметку. |
 | Заполняем траншеи цементом и тщательно утрамбовываем. |
 | Ориентируясь на уровень, выставляем элементы будущей системы. |
 | Фиксируем выставленные элементы с боковых сторон при помощи цемента. После полного высыхания раствора система готова к эксплуатации. |
Засыпная дренажная система
При ограниченной площади участка или высоком уровне грунтовых вод открытая система не обеспечит своевременный отвод воды с участка. Ее монтаж можно выполнить в следующей последовательности:
| Фото | Описание работ |
 | Разметка траншеи и места для коллекторного колодца, предназначенного для сбора грунтовой воды. Обязательно выдерживается уклон, без которого вода будет застаиваться в трубах. |
 | Подготавливается дно для последующей укладки материалов. Создается амортизационная подушка, состоящая из 10 см зернистого песка и щебня, на которые сверху укладываются дрены в геоткани. После укладки дренажной трубы геотекстиль должен полностью перекрыть дрены. |
 | Трубы укладываются в канаву. |
 | Дрены соединяются между собой выбранным способом с формированием дренажа нужной конфигурации. |
 | Производится обратная засыпка. |
Глубинный дренаж
Водоотвод глубинного типа может быть общим и местным. Первый вариант предполагает отведение воды со всей площади участка, второй вариант – от отдельных строений на участке, включая дома, дороги и подвальные помещения.
Местная дренажная система может быть следующих видов:
Пристенный дренаж. С помощью такой системы выполняется отведение воды от подвальных помещений, построенных на глинистой и суглинистой почве. Очень часто подобную систему используют в профилактических целях. Конструкция состоит из дрен с фильтрующими свойствами, расположенных не ниже фундамента строения.
Расстояние между трубами и стеной выбирается в зависимости от ширины фундамента основного строения. Если подошва фундамента располагается на большой глубине, то дренажная система обустраивается на поверхности. При этом необходимо понимать, что грунт под дренами может проседать.
Кольцевой дренаж. Основное применение подобных систем – отведение воды от фундамента и подвального помещения. Используется в том случае, когда на участке проходят напорные подземные воды и общий глубинный дренаж не способен справиться с возложенными функциями. Благодаря кольцевому дренированию строение полностью защищено от почвенной влаги.
Эффективность работы дренажной системы кольцевого типа зависит от размеров участка и расположения грунтовых вод
Система вполне может быть обустроена после ввода дома в эксплуатацию.
Пластовый дренаж является еще одним видом дренажных систем, которые организуются для отвода грунтовых вод, поэтому важно выполнять работы по его обустройству параллельно процессу основного строительства. В большинстве случаев такая система связана с дренажной трубой, расположенной поверх грунта у основания дома
Пластовый водоотвод необходимо продумать в том случае, когда трубчатая система не справляется с поставленной задачей или на участке имеются обводненные закрытые зоны, или на участке присутствуют разные, неравномерные породы.
Главной особенностью пластовой дренажной системы водоотведения является способность отводить грунтовые воды и капиллярную влагу из грунта. Для обустройства дренажной системы грунтовых вод под строением насыпают приличный слой песка и делают в нем гравийные или щебневые канавы глубиной примерно 20 см. Расположение каналов определяется для каждого участка индивидуально в зависимости от его особенностей и гидрогеологических показателей.
Также глубинный дренаж можно разделить на виды по типу исполнения:
- Дренаж горизонтального типа. Сюда можно отнести пристенную, кольцевую и пластовую систему водоотвода.
- Вертикальный дренаж располагается на определенной глубине в почве, поэтому требует установки дополнительного насосного оборудования. Обустройство системы является достаточно сложным процессом, потому подобная схема дренажной системы используется очень редко.
- Дренаж комбинированного типа предполагает совместное использование горизонтальной и вертикальной систем водоотвода. Рекомендуется для использования в регионах со сложными климатическими условиями. Стоимость обустройства довольно высокая, поэтому применяется система в крайних случаях.
Особенности продукции для дренажа различных фирм
Решив приобрести гофрированную дренажную трубу ПВХ диаметром 400 мм, стоит изучить предложения различных производителей. От этого будет зависеть не только стоимость выбираемой продукции, но и ее эксплуатационные характеристики. Предлагаем познакомиться с наиболее популярными товарными знаками, под которыми изготавливают качественные дрены.
При выборе дренажных труб следует изучить предложения ведущих производителей
Дренажные трубы «Перфокор»
Под товарным знаком «Перфокор» дренажные трубы выпускает ООО «Группа Полипластик». Компания предлагает двухслойные дрены, изготавливаемые из ПНД. Для повышения стойкости наружная поверхность выполняется с гофрами, а внутренняя, для легкого стока жидкости, – гладкой.
Производитель предлагает изделия различного типоразмера. У труб диаметром 100÷200 мм толщина стенки 2,8 мм. При превышении поперечных размеров 250 мм толщина стенки составляет 4 мм. Длина готовых дренов составляет 6 м. Продукция с небольшим поперечным размером может поставляться в бухтах.
«Перфокор» – дрены неизменно высокого качества
Продукция «Корсис»
Двухслойные дрены, изготавливаемые из полиэтилена. Используемая технология соэкструзии позволяет гарантировать высокое качество всех выпускаемых изделий.
Продукция для отвода воды представлена широким модельным рядом с поперечными размерами 100÷1200 мм. Трубы диаметром от 250 мм и меньше изготавливаются без раструбов. Системы с элементами, имеющими диаметр 315 мм и больше, предполагают раструбное соединение. В зависимости от существующей потребности можно заказать дрены длиной 6 или 12 м.
Трубы «Корсис» могут иметь большой диаметр
Изделия «Прагма»
В процессе изготовления дренов компания-производитель использует специальную технологию предварительной подготовки материала, используемого в процессе производства. Это позволяет повысить кольцевую прочность труб, которые в последствие могут использоваться для монтажа систем глубокого и сверхглубокого заложения.
Дренажные трубы «Прагма» имеют различные типоразмеры (диаметр 160÷1140 мм) и отвечают требованиям российских и европейских стандартов. Бывают одно- и двухслойными. Соединение дренажных труб между собой осуществляется с помощью раструбов с уплотнением резиновыми манжетами.
«Прагма» отвечают европейским и российским стандартам
Трубы «Софтрок»
Дренажные отрубы высокого качества, не предъявляющие особых требований к выполнению монтажных работ. Отличаются высокой стоимостью и низкими затратами на монтаж.
Комплектуются фильтром с геосинтетическим наполнителем, на который сверху надевается чехол из геотекстиля
Для качественного и своевременного отвода воды при монтаже следует особое внимание уделять уклону дренажной трубы. На 3 пог
м монтируемого дренажа предусматривается уклон минимуму 2,5 мм. Укладка производится на гравийную подушку, а затем сверху насыпается слой гравия толщиной 200 мм. Затем после укладки геотекстиля сверху засыпается вынутый грунт.
Дрены «Софтрок» – многокомпонентная система
Дрены «Uponor»
Продукция финского производителя идеальна для систем, предназначены для отвода большого объема воды. Ее включают в состав ливневой канализации неглубокого заложения. Для сопротивления внешнему воздействию конструкцию дренажные трубы имеют специальные ребра жесткости. Полиэтилен высокого качества обеспечивает продолжительный срок службы дренажной системы. Для формирования дренажа требуемого размера и конфигурации производитель предлагает широкий ассортимент фасонных изделий.
Фасонные изделия позволят сформировать дренаж нужной конфигурации
Компания предлагает однослойные изделия диаметром 50÷160 мм и дрены с кокосовым фильтром с поперечными размерами 50÷125 мм.
Какие лучше?
Для ливневки
Для сбора поверхностных вод идеально подойдут гладкие трубы из пластика с минимальным коэффициентом жесткости (например SN2).
Не стоит переплачивать за изделия с высокими прочностными характеристиками. Гофра здесь тоже не нужна.
Для отвода подземных вод
Для отвода подземных вод максимально удачным будет выбор гофрированной многослойной трубы с перфорацией и защитой в виде кокосового фильтра. Да, это изделие- не самое дешевое на рынке. Зато такая труба 100% убережет ваш фундамент от разрушения, а соответственно от гигантских финансовых затрат.
Выбирать трубу следует обязательно исходя из параметра SN.
Как устроена, каковы есть виды, как можно изготовить своими руками?
Различают такие основные варианты дренажа:
- Открытый тип. Это наиболее простая система, состоящая из открытых траншей (дренажных канав), прорытых по всему периметру дома. Что касается того, какой глубины их лучше изготовить, то обычно глубина и ширина составляет 40–60 см. Они имеют уклон в сторону отвода в дренажные колодцы или иные накопители.
Преимущество — простота исполнения своими руками. Недостатки — портят внешний вид, засоряются, что требует частой очистки от мусора и опавшей листвы, осыпание стенок. Для исключения последнего недостатка используются упрочняющие лотки. Они могут быть металлическими или пластиковыми. Отличительная их особенность – перфорация на дне и стенках.
- Засыпной тип. В такой системе траншеи заполнятся щебнем крупных фракций, бутом или битым камнем (кирпичом), что обеспечивает хорошую проницаемость для воды. Сверху они закрываются дерном. Этот тип более долговечен и не портит внешний вид. Однако у него не слишком большая пропускная способность и затруднено обслуживание (очистка).
- Закрытый тип. В основе конструкции лежит сбор воды дренажными трубами (трубы с перфорацией). Они укладываются в траншеи по всему периметру дома. На выходе они соединяются с магистральными трубами для отвода воды в ливневую канализацию, как и положено. Монтаж такого дренажа более сложен и затратен, но зато лишен недостатков предыдущих вариантов.
- Разновидностью закрытой системы является глубинный дренаж. При его обустройстве дренажные трубы располагаются ниже подошвы фундамента, что обеспечивает его защиту на всю глубину залегания. Эта система необходима при близком залегании грунтовых вод, при строительстве на глинистых почвах и в низинах.
- В местности, где сильное увлажнение грунта редкое явление можно обойтись точечным дренажом. В нем не предусмотрены траншеи по всему периметру. Водосборники ставятся только по углам дома и в промежуточных точках при большой длине стены. В таких точках устанавливаются колодцы (емкости), закрытые сверху решеткой для исключения попадания мусора.
Видео описание
Подробнее о дренажных системах и правилах их монтажа смотрите на видео: В кольцевых системах удаленность верхних частей траншей от фундамента или стен дома должна быть не менее 3 м. Бетонная отмостка вокруг стен здания – не уже 1 м.
При проведении расчетов сначала планируется самая нижняя точка системы, где будет происходить сброс воды. Отталкиваясь от полученной величины, определяют глубину прокладывания верхней части канала. Измеряют удаленность самой верхней точки от нижней и задают уклон в 1%.
Верхняя точка, как правило, располагается на уровне угла строения, а нижняя в месте установки коллекторного колодца.
Для систем, где невозможно установить колодец на нужной глубине, рекомендовано применение дренажных насосов, которые будут принудительно откачивать поступающую воду.

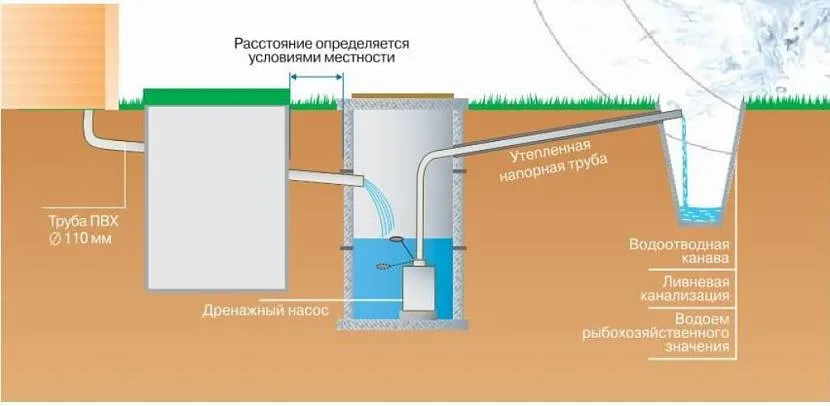

Схема дренажной системы с насосом Источник kanalizaciya-expert.ru
Виды и технические характеристики
Дренажные трубы отличаются материалом изготовления, размерами и конструкцией.
Бетонные дрены
Массивные бетонные трубы используются только в коммунальном хозяйстве и промышленном строительстве для отведения больших объемов воды. Они имеют диаметр 200 мм и более и не подходят для системы водоотведения на частных участках.
Асбестоцементные
Раньше в дренажных системах использовали асбестоцементные трубы. Но они были хрупкими и тяжелыми. Сегодня их почти полностью заменили трубы из полимерных материалов. К тому же срок эксплуатации асбестоцементных изделий почти в два раза меньше, чем у пластиковых аналогов.
Металлические
Металл – не лучший материал для системы водоотведения. Даже обработанные специальным покрытием трубы при постоянном контакте с влагой и ее химическими примесями подвержены коррозии. Их максимальный срок службы – около 40 лет. Единственным плюсом дрен из металла является их прочность.
Керамические
Керамические трубы практически не применяются в частном строительстве по той же причине, что и асбестоцементные. Сегодня их используют для сельскохозяйственных дренажных систем.
Дрены из полимерных материалов
На индивидуальных участках наиболее востребованы пластиковые трубы. Они обладают неоспоримыми достоинствами:
- малый вес;
- длительная эксплуатация – 50-60 лет;
- им нестрашны агрессивные химические примеси и перепады температуры;
- удобство и простота сборки;
- невысокая цена.
Для изготовления применяют несколько видов пластика – полипропилен, поливинилхлорид (ПВХ), полиэтилены высокого и низкого давления (ПВД и ПНД). Последние два вида пластика используют для производства двухслойных труб – верхняя оболочка изготавливается из ПНД, внутренний слой – из ПВД.
Гофрированные трубы из ПНД с высоким показателем прочности применяют для глубоких систем водоотведения. ПВХ трубы менее устойчивы к повышенным нагрузкам, поэтому больше подходят для поверхностного дренажа.
Структурные и конструктивные особенности труб из полимеров
Пластиковые изделия различаются по структуре и конструкции. Существующие разновидности:
- Однослойные дренажные трубы бывают гофрированными или гладкими, с отверстиями и без них. Такие дрены используют для отвода ливневых вод.
- Двустенные перфорированные дренажные трубы более всего подходят для дренажа грунтовых вод. Двухслойная дренажная труба без перфорации предназначена для выведения собранных стоков в коллектор.
- Гибкие используют для монтажа системы без использования соединительных элементов.
- Жесткие трубы в свою очередь делятся на тонкостенные и толстостенные. Первые имеют небольшой диаметр и не обладают большим запасом прочности. Толстостенные применяют для отвода больших объемов воды в местах, где возможно смещение грунта.
- Плоские дренажные трубы из ПНД имеют прямоугольное сечение и ряд преимуществ по сравнению с традиционной круглой формой. Они экономичны, имеют хорошую пропускную способность, проще транспортируются и быстрее монтируются. Внутренние ребра жесткости обеспечивают им прочность. Плоские трубы используют для глубокого и поверхностного водоотведения.
Вертикальный монтаж плоской трубы позволяет избежать ее деформации. Ее можно укладывать в траншеи любой конфигурации сплошными отрезками до 50 м.
Дренажные трубы различаются по классам жесткости и маркируются индексами SN 2, 4, 6, 8, 16. Чем выше числовое значение, тем прочнее труба.
Размеры
Дренажные трубы диаметром 110 мм – 160 мм используют для ливневой канализации на частных участках. Для коммунальных нужд и больших территорий выпускаются трубы диаметром 200 мм. Размеры от 200 до 700 мм применяют в промышленном, жилищном и дорожном строительстве, а также для смотровых дренажных колодцев.
Гибкие полиэтиленовые трубы выпускаются диаметром от 50 мм до 150 мм, жесткие – от 50 мм до 700 мм. Диаметр изделий из ПВХ – от 50 мм до 300 мм.
Точный размерный ряд зависит от производителя. Гибкие трубы продаются в бухтах по 40-50 м, жесткие – отрезками от 6 до 12 м.
