Какое давление воды в системе отопления частного или многоквартирного дома должно быть?

Открытая и закрытая системы отопления – в чем особенности

Автономные отопительные системы, которые используют в частных домах бывают двух типов:

• открытые, когда через расширительный бачок она сообщается с атмосферой, и вода циркулирует благодаря естественной конвекции: нагреваясь, поднимается, остывая, опускается,

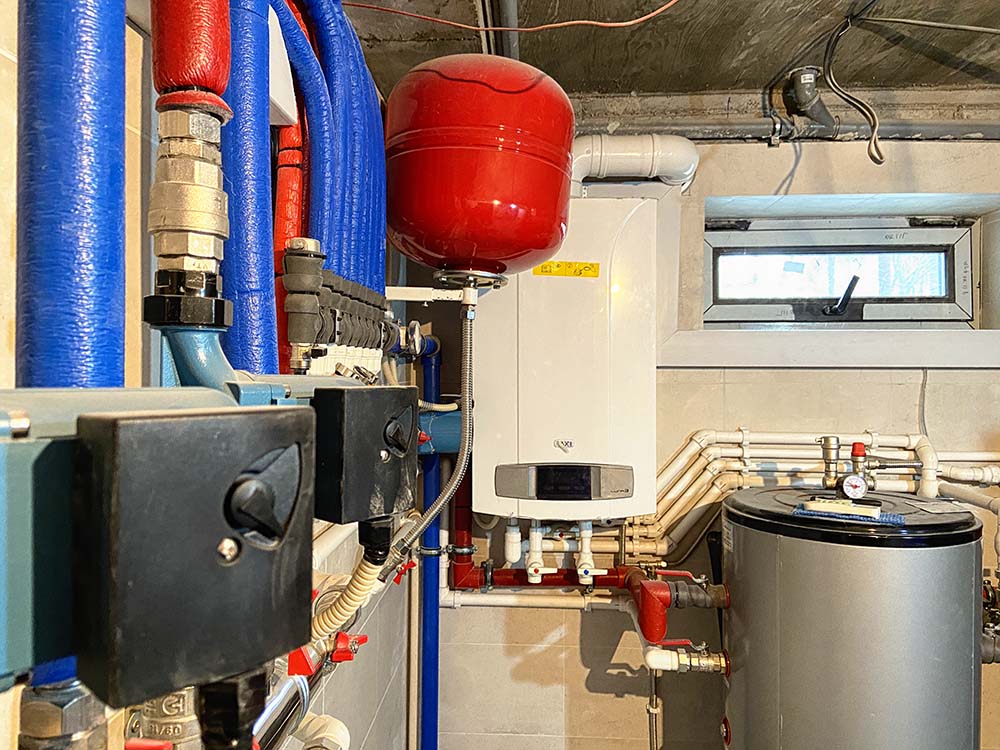

• закрытые, когда система изолирована от атмосферы, и воду внутри нее толкает специальный насос.

Чтобы открытая система работала нормально, котел устанавливают в максимально низкой точке, а расширительный бачок – в верхней. Диаметр труб на выходе из котла – шире, при входе – уже. Эта система подходит для небольших, одноэтажных домов.

Чаще применяют второй вариант. Давление в закрытых системах в небольших домах также должно оставаться в пределах 1,5-2 атмосфер, этого достаточно, если контур не слишком протяженный и не оснащен огромным количеством радиаторов. При высокой этажности или большом количестве комнат в доме возможна установка дополнительного насоса.

Обратите внимание, что при начальном заполнении системы холодным теплоносителем вероятно попадание воздуха. После его удаления первоначальное давление упадет, это естественно

Поэтому его нужно вновь поднять, добавив воды, но немного не доводить до рабочей отметки. После нагрева, следуя законам физики, давление возрастет.

Насос – это основное преимущество данной системы. Его мощность позволяет делать трубопровод сколь угодно длинным, а число радиаторов таким, как вам требуется. При этом их можно подключать как последовательно, так и параллельно. Второй вариант предпочтительнее, поскольку создает меньшую нагрузку на котел.

Удобна закрытая система и для межсезонья, потому что наличие насоса позволяет устанавливать нагрев на минимальные показатели.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

• Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
• Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
• Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

Зачем нужно давление?

Давление в отопительной системе – процесс воздействия теплоносителя на стенки котла, труб, радиаторов. До того как вода заполнит трубопровод, оно равно атмосферному (1 бар). Этот показатель меняется, как только жидкость начинает заливаться в трубопровод и прогреваться. Теплоноситель расширяется, давление увеличивается до нормального уровня.

Надежное и эффективное функционирование отопительной конструкции зависит от значений давления. Оно обеспечивает ей предельно высокую производительность, гарантирует попадание энергоносителя в трубопровод всех квартир многоэтажного дома. Этот параметр определяет скорость потока воды и, соответственно, интенсивность теплообменного процесса между конструктивными составляющими системы отопления. Поэтому чем выше его показатели, тем больше КПД отопительной системы.

Причины перепадов давления в отоплении многоквартирного дома

Как уже говорилось, рабочее давление зависит от этажности здания. Но не только. Вот ряд других причин, почему оно может меняться:

• Насосы могут остановиться, если прекратится подача электроэнергии, или попросту сломаются.
• Изношенность оборудования, снижение КПД насосов с возрастом.
• Разгерметизация (утечка теплоносителя).
• Зарастание просветов в трубах и радиаторах многоэтажки.
• Рельеф, перепад высоты почвы, на которой стоит дом.
• Температура в помещении, где располагается элеватор (в мороз давление растёт).
• Самодеятельность жильцов, которые при замене элементов системы устанавливают диаметр труб больше или меньше расчетного.
• Завоздушенность отопительных приборов.
• Качество теплоносителя (в муниципальных домах он загрязнён, что вызывает повышение давления, если сравнивать его с теми же условиями для чистой воды).
• В межсезонье перепады давления вызваны работами по опрессовыванию системы.

При испытаниях, нагрузку повышают примерно в 0,5 – 1,5 раза. Это необходимо, чтобы выявить и устранить дефекты сейчас, когда на улице ещё достаточно тепло, чтобы не пришлось пожинать более серьёзные последствия в лютый мороз.

Кроме того, проверку на герметичность проводят холодным теплоносителем, что менее проблематично в случае протечки, чем прорыв в разгар отопительного сезона, когда из трубы будет вырываться горячая вода.

Но существуют также гидроудары, не поддающиеся регулированию и контролю. Так что запас прочности должен значительно превышать расчётный показатель.

За состоянием системы в целом следят общедомовые манометры. Можно установить этот небольшой прибор и у себя в квартире. Врезку его осуществляют на входе в радиатор.

Что делать, когда показатели падают

Потери создаются из-за неисправностей:

• В котле. Загрязнение, изношенность деталей, или микротрещины. Свищ в теплообменнике требует пайки либо замены.
• В контуре. Круг причин также обширен: видимые и скрытые утечки исправляют герметизацией.
• В баке расширения. Трещины в мембране и попадание воды в отсек для воздуха — исправляется заменой мембраны либо всего бака.
• Засорение отложением соли. Исправляют очисткой системы специальными составами (Антинакипин, например).

Если трубопровод скрыт и не удаётся сразу обнаружить причину повреждения, требуется процедура опрессовки. Из системы сливают воду и нагнетают воздух компрессором. Лучше всего, чтобы её выполняли специалисты.

Почему давление растёт:

• Циркуляция воды остановилась. Необходимо выяснять причину.
• Где-то в контуре закрыта задвижка.
• Пробка из воздуха или мусора /накипи в системе.
• Кран плохо перекрыт и в систему постоянно идёт новая вода.
• Неправильное соотношение диаметров труб на выходе и входе в теплообменник.
• Слишком мощный насос. При поломке — системе грозит гидроудар.
• Неправильно рассчитан объем расширительного бака.

Ещё одна распространённая причина: вода закипела в котле. В таком случае срочно снизьте температуру.

Как бы там ни было, поиск и устранение причин лучше доверить квалифицированному инженеру.

Для чего необходимо избыточное давление

Представим себе систему отопления с открытым расширительным баком. В верхней её части теплоноситель находится под давлением около 100 кПа или 10,2 м водного столба. В отличие от верхней границы наполнения, находящейся под нормальным атмосферным давлением, в нижней части теплоноситель сдавлен ещё сильнее, разница как раз равна перепаду высоты и выражается в метрах водяного столба. Свои коррективы могут вносить как изменения атмосферного давления и высота над уровнем моря, так и плотность теплоносителя. Однако на практике столь малыми погрешностями пренебрегают.

В нормальном режиме работы такой системы происходит нагрев значительного объёма воды внутри теплообменника котла. Нагрев сопровождается расширением, из-за чего порция воды с более высокой температурой оказывает дополнительное давление на соседний объём теплоносителя. При этом жидкость с меньшей плотностью устремляется вверх: сила давления нагретого теплоносителя суммируется с давлением атмосферы и внутренним давлением системы, что позволяет проталкивать теплоноситель по замкнутому контуру. Чем выше скорость движения теплоносителя, тем сильнее выражен конвекционный эффект и наоборот.

Что же происходит в так называемых закрытых системах отопления? В них теплоноситель изолирован от атмосферы, вследствие чего на верхней границе наполнения давление практически нулевое, а в самой нижней точке — равное фактической высоте столба жидкости. Повышение давления вследствие расширения воды не всегда позволяет преодолеть гидродинамическое сопротивление системы, ведь при расширении вода продавливается в обоих направлениях, её расширение вниз не компенсируется дополнительным давлением.

Для любого теплоносителя свойственно увеличение объёма в ходе нагрева. В закрытой системе отопления это однозначно приводит к повышению давления

Запустить такую систему удаётся только при условии быстрого нагрева большого количества теплоносителя, что невозможно в современных системах отопления, характеризующихся малым водоизмещением и условным проходом труб. Таким образом избыточное давление в системе служит своего рода заменой атмосферному, существенно облегчая естественную конвекцию и работу устройств принудительной циркуляции.

Конечно, давление в системе отопления не обязательно должно быть эквивалентным в разных её точках. В теплообменнике и на возвратном патрубке котла регистрируются наиболее высокие показатели, чуть меньшее давление можно зафиксировать на входе циркуляционного насоса и самое маленькое — на наиболее удалённом и высоком участке подающей магистрали. Одна из главных задач инженера-теплотехника заключается в обеспечении избыточного давления внутри системы отопления и слежении, чтобы в различных её узлах соблюдался перепад, вписывающийся в установленные нормы.

Какие должны быть нормативы ГОСТ и СНиП для многоквартирных домов

Документы оговаривают диапазоны, обеспечивающие отопление здания. Показатели рассчитаны для поддержания температуры около 20 °C при влажности порядка 40%.

Для их достижения на стадии подготовке к строительству разрабатывается проект. Выделяют три значения рабочего давления:

• 2—4 атм для домов до 5 этажей;
• 5—7 для 6—9;
• 12 и выше для 10-этажных и больших строений.

Факторы, определяющие показания

Современные дома оборудованы элеваторами, которые разделяют сеть на части. Их цель — смешать потоки воды разной температуры. Они оборудованы регуляторами, при помощи которых управляют соплами. Это влияет на определение давления: частично закрытый узел изменяет показатель.

Достичь значений, указанных в ГОСТ, также мешают следующие факторы:

• Мощность приборов, установленных в здании, редко подходит под расчёты, проведённые перед началом работ.
• Состояние оборудования. В течение эксплуатации оно изнашивается.
• Диаметр трубопровода. Иногда, при ремонте, участок обвязки заменяют, выбирая другой размер, что приводит к падению давления.
• Расположение квартиры: чем дальше от магистрали и котла, тем больше шанс снижения показаний.

Проверка нормы в многоэтажных зданиях

Осуществляется манометрами в трёх точках:

• на подаче, около котла, а также на обратке в аналогичной точке;
• возле всего используемого оборудования: насосов, фильтров, регуляторов и прочего;
• на магистрали около котельной и у отвода к дому.

Требования к показателям определены ГОСТ и СНиП.

Установка максимальных показателей

Нормативы максимального давления в отопительной системе устанавливаются с учётом характеристик используемого оборудования и труб.

Например, для радиаторов применимы такие пределы: чугунные батареи — до 6 атм., пластиковые 2—4 атм. Слабыми местами считаются стыки элементов отопительной системы.

Установка максимальных показателей производится в следующей последовательности:

1. Опрессовка системы. Контур заполняется водой под давлением, превышающим рабочее значение в 2—2,5 раза. Во время проведения опрессовки контролируется изменение по манометру.
2. Проверка герметичности. Тестирование осуществляется в 2 этапа — холодное и горячее испытание. На первом этапе система заполняется холодной водой с минимальным рабочим давлением. В таком состоянии она выдерживается 2 ч. Если за это время показатели снизились не более чем на 0,2 атм., то можно говорить о хорошей герметичности. На втором этапе отопительный котёл включается на полную мощность и магистраль заполняют горячим теплоносителем с максимальным рабочим давлением. Изменение параметра контролируется манометром.
3. Установка рабочего давления. После завершения тестирования с помощью клапана сбрасывается избыточное давление, и устанавливается рабочее значение.

Тестирование системы на максимальных показателях помогает выявить проблемные места, в т. ч. утечки. Все нарушения сразу устраняют. Нельзя начинать эксплуатацию системы без устранения слабых мест.

Профилактика повышения давления в системе

Установка группы безопасности — устройства, которое состоит из трех элементов: манометра, воздухоотводчика и предохранительного клапана. Эти элементы защищают отопительный контур от повышения давления до критических показателей и воздушных пробок.

Для бытовых котлов чаще всего используют латунную группу безопасности на 3-4 бара. Присоединительный размер штуцера по воде 1 //. Устанавливают ее сразу после котла и в самой верхней точке контура. Из соображений безопасности запрещено ставить запорный клапан между группой и котлом. Настенный одноконтурный и двухконтурный котлы, как правило, уже содержат в своей комплектации это оборудование. Но для напольного котла установка группы безопасности обязательна.

Добавление в теплоноситель ингибиторов коррозии и солеобразования. Это позволит предотвратить преждевременный засор фильтров-грязевиков, залипание золотников предохранительных клапанов и отложение солей на выпускных отверстиях воздухоотводчиков.

Чтобы предупредить возникновение проблем, обязателен монтаж расширительного бачка — устройства, которое компенсирует увеличение объема теплоносителя при его нагревании.

Почему падает давление

Снижение давления в отопительной конструкции наблюдается очень часто. Самыми распространёнными причинами, вызывающими отклонения, считаются: сбрасывание излишков воздуха, выход воздуха с расширительного бака, утечка теплоносителя.

В системе имеется воздух

В контур отопления попал воздух либо в батареях возникли воздушные пробки. Причины появления воздушных прослоек:

• несоблюдение технических норм при наполнении конструкции;
• из воды, подаваемой в отопительную схему принудительно не удалён лишний воздух;
• обогащение теплоносителя воздухом из-за негерметичности соединений;
• сбой в работе спускного воздушного клапана.

При наличии в теплоносители воздушных подушек появляются шумы. Такое явление причиняет вред компонентам отопительного механизма. Кроме того, наличие воздуха в агрегатах контура отопления влечёт за собой и более серьёзные последствия:

• вибрация трубопровода способствует ослаблению сварных швов и смещению резьбовых соединений;
• отопительный контур не развоздушивается, что приводит к застою в изолированных областях;
• снижается КПД системы отопления;
• появляется риск «размораживания»;
• есть опасность повреждения крыльчатки насоса, если в неё попадёт воздух.

Чтобы исключить вероятность проникновения воздуха в отопительный контур требуется правильно запустить схему в эксплуатацию, проверив все элементы на работоспособность.

Первоначально проводят тестирование повышенным напором. При опрессовке давление в системе не должно падать в течение 20 минут.

В первый раз контур наполняют холодной водой, с открытыми кранами для спуска воды и открытыми клапанами для развоздушивания. Включение сетевого насоса осуществляется в самом конце. После устранения воздуха в схему добавляют необходимое для работы количество теплоносителя.

Во время эксплуатации возможно появление воздуха в трубах, чтобы избавиться от него нужно:

• найти участок с воздушной прослойкой (в этом месте труба или батарея значительно холоднее);
• предварительно включив подпитку конструкции, открыть клапан или кран дальше по течению воды и избавится от воздуха.

Воздух выходит с расширительного бака

Причины проблем с расширительным бачком заключаются в следующем:

• ошибка при установке;
• неверно подобранный объём;
• повреждение ниппеля;
• прорыв мембраны.

Фото 3. Схема устройства расширительного бака. Прибор может выпускать воздух, из-за чего падает давление в системе отопления.

Все манипуляции с бачком проводятся после отключения от контура. Для ремонта требуется полностью удалить воду из бака. Далее, следует накачать его и немного стравить воздух. Затем используя насос с манометром, довести уровень давления в расширительном бачке до необходимого, проверить герметичность и установить обратно на контур.

При неверной настройке отопительного оборудования будут наблюдаться:

• повышенное давление в отопительной схеме и расширительном баке;
• снижение давления до критического уровня, при котором котёл не запускается;
• аварийные выбросы теплоносителя с постоянной необходимостью подпитки.

Важно! В продаже присутствуют образцы расширительных бачков, у которых нет приспособлений для регулировки давления. От приобретения таких моделей лучше отказаться

Течь

Течь в отопительной схеме приводит к снижению напора и необходимости постоянной подпитки. Утечка жидкости из отопительного контура чаще всего происходит из соединительных стыков и мест, поражённых ржавчиной. Не редкость и случаи, когда жидкость уходит сквозь порванную мембрану расширительного бачка.

Определить течь можно нажатием на ниппель, который должен пропускать лишь воздух. При обнаружении места потери теплоносителя нужно в кратчайшие сроки устранить неполадку, чтобы избежать серьёзных аварий.

Фото 4. Течь в трубах отопительной системы. Из-за этой неполадки может падать давление.

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

• Лёгкий монтаж;
• Бюджетный вариант;
• Достаточная подача тепла которая экономит бюджет;
• Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

Стандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

1. 5 этажей и выше. 2-4 атмосферы.
2. 6 и до 10 этаже. 5-7 атмосфер.
3. Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее.
   Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Повышение давления в закрытых системах отопления

Причины повышения давления из-за образования воздушной пробки в системе закрытого типа:

• Быстрое заполнение системы водой при пуске;
• Контур заполняется с верхней точки;
• После ремонта радиаторов отопления забыли спустить воздух через краны Маевского;
• Неисправности автоматических воздухоотводчиков и кранов Маевского;
• Разболтанная крыльчатка циркуляционного насоса, через которую может подсасываться воздух.

Заполнять водяной контур нужно с нижней точки при открытых кранах стравливания воздуха. Заполнять нужно медленно, до тех пор, пока с воздухоотводчика в самой верхней точке контура не польется вода. Перед заполнением контура можно обмазать все воздухоспускные элементы мыльной пеной, так проверяется их работоспособность. Если насос подсасывает воздух, то под ним наверняка обнаружится протечка.

Давление в системе отопления многоэтажного дома

Отопление многоэтажного дома должно работать бесперебойно и качественно, иначе множество жильцов окажется в сложных условиях. Одним из важнейших факторов является давление в системе отопления и поддержание его в стабильном состоянии на протяжении холодного времени года. От стабильности нормативного давления зависит эффективность отопления и сохранность отопительных приборов многоэтажного или частного дома.

Схема отопления многоэтажного дома

В зависимости от процессов, происходящих в отопительной системе, существуют различные виды давления:

1. Статическое. Оно определяет физическое воздействие теплоносителя, находящегося в состоянии покоя, на систему отопления. Статическое давление зависит от высоты водяного столба, т. е. от высоты отапливаемого дома.
2. Рабочее. Соединяет статическое и динамическое давление, которое возникает при работе насоса. Нормативные параметры рабочего давления должны сохраняться на протяжении всего отопительного периода.
3. Испытательное. Значительно превышает рабочее давление, и тем более статическое. Создается оно принудительно во время запуска системы. С его помощью определяются слабые места, протечки и трещины в теплопроводе.

В многоэтажных домах наиболее часто используются две схемы.

Однотрубная

В такой системе теплоноситель с помощью циркуляционного насоса подается по одной трубе. Теплоноситель проходит через нагревательные приборы всех этажей. Недостатком такой системы является то, что в случае завоздушенности или поломки одного из радиаторов, перестает функционировать вся система дома. Чтобы устранить эту проблему устраивается байпас перед отопительным прибором между трубой подачи и выхода, а в местах присоединения батареи к трубопроводу монтируются запорные краны. В такой системе в случае поломки радиатора можно кранами перекрыть ему подачу теплоносителя и выполнять ремонт или замену прибора. Теплоноситель через байпас пойдет дальше по системе.

Двухтрубная

Наиболее часто в многоэтажных домах используется двухтрубная схема отопления. В такой системе имеется труба для подачи и труба для возврата теплоносителя. Каждый радиатор отопления для подачи подключен к одной трубе, а для обратки – к другой. Преимуществом является то, что на всех этажах подается теплоноситель необходимой температуры, а остывший – возвращается по отдельной линии.

Давление в системе отопления необходимо для того, чтобы обеспечить её теплоносителем, чтобы во всех квартирах многоэтажного дома была комфортная температура. Таким образом, чем больше этажей в доме, тем выше давление. Под его значение подбираются соответствующие отопительные приборы

Важно, чтобы показатели сохранялись в допустимых пределах

Превышение значения рабочего давления может привести к поломке отопительных приборов и их протечке, а впоследствии остановке отопления во всем доме. В случае низкой нагрузки теплоноситель может не достигать верхних этажей, а также возможно вскипание (кавитация) теплоносителя.

Виды отопительных схем: слева – проточная; справа – с байпасом

1. Котел. Выполняет нагрев теплоносителя.
2. Циркуляционный насос. Обеспечивает принудительную циркуляцию теплоносителя.
3. Расширитель. Нивелирует давление в системе при нагреве, а в результате и расширении теплоносителя.
4. Автоматический воздухоотводчик. При образовании завоздушивания в трубопроводе автоматически выпускает воздух.
5. Запорная арматура. Кран позволяет заменить радиатор, не спуская теплоноситель из теплопровода.

Нормативное

Нормативное значение определяется технической документацией, в частности «Строительные нормы и правила» (СНиП). На этот показатель влияют следующие факторы:

• площадь многоквартирного дома;
• удаленность от котельной;
• тип трубопровода;
• диаметр трубопровода;
• мощность отопительной системы.

Норма для многоэтажки высотой до 9-ти этажей составляет 5-7 атмосфер. Если дом превышает 9 этажей, то значение нагрузки должно составлять 7-10 атмосфер. Если нижняя подача с повышением этажности давление падает, какое оно будет на последнем этаже, зависит от мощности насоса. Разница между первым и последним этажом не должна превышать 10%. Таким образом, если на первом этаже давление 10 атмосфер, то на последнем оно должно быть не меньше девяти.

Давление, при котором испытывают систему, (испытательное давление) должно быть на 15-20% выше рабочего, это обеспечит запас прочности.

При запуске системы возможны гидроудары и нагрузка значительно превышает рабочее значение. Поэтому прочность отопительных приборов должна быть способна выдержать такую нагрузку.

Общая характеристика

Существует несколько видов давления в отопительных системах:

1. Статическое давление. Данная величина определяется соответствием высоты столба теплоносителя и силой, которая из-за этого воздействует на элементы отопительной системы. При расчетах обычно учитывается, что 10 метров высоты соответствуют 1 атмосфере.
2. Динамическое давление. Лучше всего понять, что такое динамическое давление, поможет циркуляционный насос, за счет которого и обеспечивается данная величина. Динамическое давление теплоносителя в системе отопления возникает при его транспортировке по трубопроводу и воздействии на внутренние поверхности системы.
3. Рабочее давление. Формирование рабочего давления осуществляется за счет совместной работы двух предыдущих значений. Именно рабочее давление воды в системе отопления обеспечивает ее полноценную и качественную работу.

Самое большое давление в системе оказывается на водяную рубашку отопительного котла – она находится ниже остальных элементов. Правда, иногда встречаются конструкции, в которых котельная расположена на крыше, и в таком случае наибольшая нагрузка будет приходиться на самую нижнюю часть трубопровода.

При увеличении температуры теплоносителя давление в системе также растет, поскольку вода начинает расширяться. Если в системе установлен циркуляционный насос, то за счет динамического напора величина рабочего давления достигает максимального значения, поэтому думать о том, как создать давление в котле, не придется. Впрочем, при наличии расширительного бачка в открытой отопительной системе это не приводит к негативным последствиям.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.
