Устройство и размеры
Наиболее распространенные быстроразъемные соединения предназначены для непосредственного подсоединения различных шлангов. Именно поэтому выбор проводится по размерам.
Большинство соединительных изделий представлено обычными трубками со ступенями различного диаметра. Подобный вариант исполнения часто называют штуцерами. Более современный вариант исполнения – воздушный затвор, который состоит из двух отдельных частей.
В продаже встречаются самые различные варианты исполнения переходников и других элементов, которые могут применяться для быстрого подключения шланга. Выбор проводится в зависимости от области применения устройства.
Что такое коннектор?
При выполнении одной и той же работы, на одном объекте нужны разные типы шлангов, сделанные из определённого материала, с особыми параметрами. Быстросъёмные коннекторы были созданы для того, чтобы не приходилось постоянно покупать новый вариант при изменении задач использования, оптимизации системы транспортировки.
Коннектор для шлангов
Действительно удобно, выгодно использовать несколько шлангов при создании поливочной или топливной, любой другой транспортировочной системы, мобильной и статичной. Раньше приоритетной задачей было устранение риска утечки вещества в месте стыка. Нужно было внимательно относиться к метражу шлангов для обеспечения безопасности. Теперь всё иначе, утечка маловероятна. Коннектор для топливной или поливочной магистрали, любой другой, оснащён специальной шайбой — для идеального подсоединения, без риска потери вещества. После работ не воцарится вокруг хаос. Ни минуты лишней не придётся тратить на восстановление садовых дорожек, очистку досок, кирпичей, асфальта. Можно будет забыть, что это такое — муфты, ненадёжное подключение.
Коннектор для топливной шланги
Дополнительные возможности
Это многофункциональные устройства. Основная задача — подсоединение звеньев транспортной магистрали без усилий. Для этого у них есть резьба. Помимо этого они могут быть оснащены распылителем для воды или вентилем для прекращения подачи транспортируемого вещества при рассоединении элементов, резьбой для шлангов разного диаметра, для подключения к вентилям.
Диаметр сечения шланги и коннектора
Чаще всего в продаже встречается сечение 1/2″ и 3/4″. Также может встретиться коннектор с диаметром 1 дюйм. Гаечным ключом три на четыре точно пользоваться не придётся ни в первом, ни во втором, ни в третьем случае. Быстросъёмный фитинг от этой перспективы избавляет на все сто, создан для комфорта, повышения КПД проводимых работ. Эти цифры характеризуют исключительно резьбу, диаметр подсоединяемых элементов. Один дюйм равен 2,54 см, но при определении габаритов желательно пользоваться специальной таблицей стандартных значений, соответствующих ГОСТ.
Если приобрести коннектор 3/4″ дюйма, из нужного материала, с оптимальными дополнительными особенностями, значит, при необходимости удастся приобрести и шланг с такими параметрами. Наугад приобретать фитинг и шланги, конечно, не рекомендуется
Важно обращать внимание на эту характеристику до момента покупки, оплаты, доставки
Разница в диаметре
Существуют конвекторы, которые подходят для систем с участками магистралей разных габаритов. Диаметр может значительно отличаться. Но магистраль должна выдержать давление, под которым смесь подаётся в лодочный мотор, другой механизм, на грядку, в баллон. Соединение будет ненадёжным, если слишком большая разница в диаметре секторов системы, а они сделаны из непрочного материала, хотя и позволяют особого типа коннекторы скрадывать её.
Важно учитывать:
- напор подачи воды или газа, жидкостей;
- их плотность;
- длину всех секторов;
- материал шланга и фитинга, его характеристики.
Прочность подключения
Не только от материала коннекора зависит прочность подключения. Лодочный мотор, например, при работе может нагреваться, при попадании прямых солнечных лучей в жару. Хорошо, если быстросъёмный фитинг сделан из сложно деформируемого, не подверженного коррозии материала. Так может показаться на первый взгляд. Но это не обязательно должен быть какой-либо металл. Некоторые виды пластмасс соответствует параметрам надёжности, в полной мере подходят для лодочного мотора и других систем. Они выдерживают значительную нагрузку и давление продолжительное время без проблем. Мороз, зной тоже не повредит им.

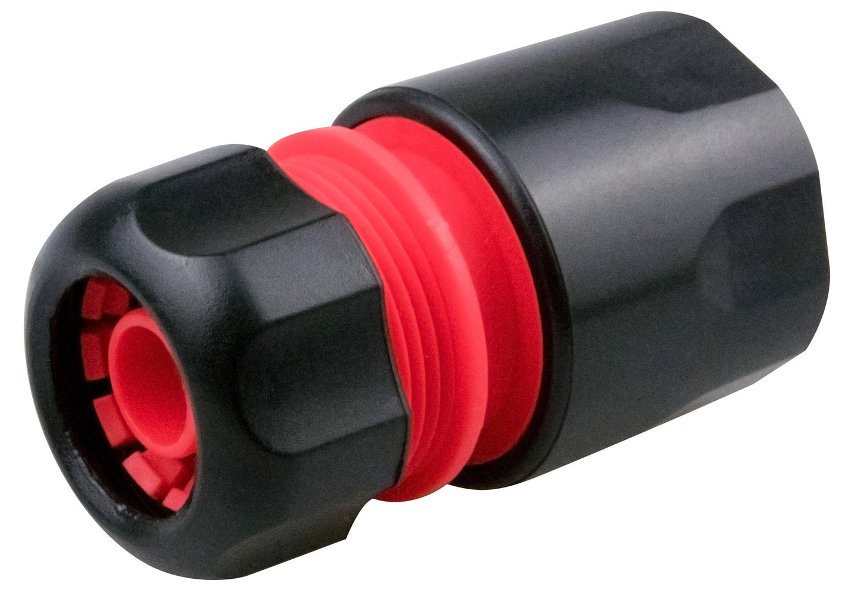

Пластмассовый коннектор
Стальной или латунный коннектор для поливочного шланга — классическое решение. Но если фитинг окажется слишком тяжёлым, это очень плохо. Это касается лодочного мотора и кальяна, а также системы орошения. Если для кальяна подойдёт лёгкий, мягкий, пластичный сплав, то с другими системами не всё так элементарно. Нагрузка намного больше внутри и снаружи. Пластмасса — выгодная альтернатива иногда, как это ни странно. Её не зря называют материалом, которому принадлежит будущее. Если она достаточно прочная, её лёгкость станет огромным плюсом, уменьшится масса всей системы. Прочные пластмассы уже изобретены, используются и при создании данного типа фитингов.
Материал для изготовления и конструктивное исполнение фитинга
Быстросъемные соединения изготавливаются из нержавеющей или легированной стали, алюминия, бронзы, титана, других металлических сплавов и полимерных материалов в виде полипропилена, ПВДФ или полиимида. В качестве уплотнительных колец используются эластомеры на основе каучука, фторэластомеры или материалы, состоящие из полипропилена и этилена.
Быстросъемные соединения изготавливаются из нержавеющей стали, алюминия, бронзы, титана и других металлических сплавов
Для обеспечения длительного периода эксплуатации металлические фитинги дополнительно подвергаются антикоррозионной обработке с выполнением защитного слоя посредством никелирования, хромирования, гальванизации или нанесения другого твердого покрытия.
Пластиковые варианты преимущественно используются для бытовых нужд при организации системы полива. Металлические изделия целесообразно применять в качестве быстросъемов для топливных шлангов.
Быстросъемные соединения кулачкового типа выпускаются с клиновидным фиксатором или клапаном. Их можно использовать для стыковки пластмассовых или металлических труб, гибких подводов. Некоторые фитинги оснащены специальным зажимом в виде цанги.
Фитинги выпускаются в широком ассортименте, они различаются по диаметру, длине и весу. Что касается сечения, можно приобрести быстросъемы для шлангов ½ дюйма, а также изделия размером до 150 мм. Данная величина должна соответствовать диаметру шланга. Быстросъем для шланга ¾ применяется для рукава 19 мм. Соединитель размером 1 дюйм соответствует шлангу сечением 25 мм, а ½ дюйма – 12 мм. По индивидуальному заказу выпускаются нестандартные фитинги диаметром до 540 мм.
В качестве уплотнительных колец используются эластомеры на основе каучука
Разновидности быстросъемных соединений для шлангов и труб
В зависимости от расположения и количества клапанов различают три вида быстросъемных фитингов. Первый тип имеет свободный проход, не содержащий клапана. Второй вариант оснащен клапаном с одной из сторон. Третий тип оборудован двумя клапанами с обеих сторон.
Быстросъемные соединения могут иметь различные виды разъема. Изделия кулачкового типа называют камлоками. Они способны быстро и легко состыковать гибкие шланги, подключить рукав к емкости. Кулачковый фитинг характеризуется повышенной стойкостью к вибрациям без использования дополнительных закрепительных изделий. Это идеальный вариант быстросъема для компрессора.
Для стыковки гибких подводок системы для перекачивания сухой среды используются быстросъемы типа Drylok. Такой фитинг имеет рычажный вентиль, одним нажатием на который обеспечивается открывание и закрывание магистрали. Данные быстросъемники снижают вероятность возникновения повышенного давления в трубах, которое может вызвать непредвиденные разрывы.
Европейские соединения отличаются от отечественного стандарта
Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK.
Статья по теме:
Быстросъемные соединения шланга могут иметь прямую или угловую конфигурацию, а также существуют трех- и четырехсторонние фитинги.
Другая поливочная арматура
Коннектор для поливочного шланга является лишь одним из элементов соединительной арматуры для полива. Для успешной ее работы требуются и другие части.
- Ниппель. Представляет собой конус, соединяющий два коннектора. На его концах расположены резинки, обеспечивающие герметичность соединения. Данный элемент может быть двух видов: STANDARD и POWER JET. В зависимости от этого подбирается быстрое соединение. Два элемента подобной арматуры не могут быть скреплены при помощи деталей разных размеров.
- Тройник. Является аналогом ниппеля. Отличие заключается в том, что он имеет три соединения с коннектором.

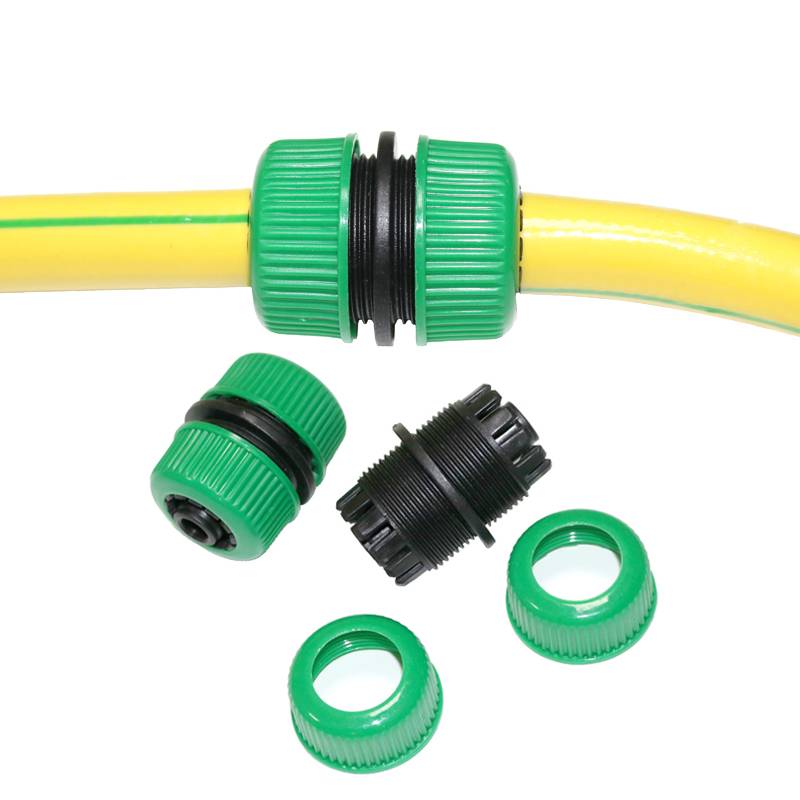

- Муфта. Соединяет две гибкие трубки. Если элемент редукционный, то при его помощи можно соединить шланги различного диаметра.

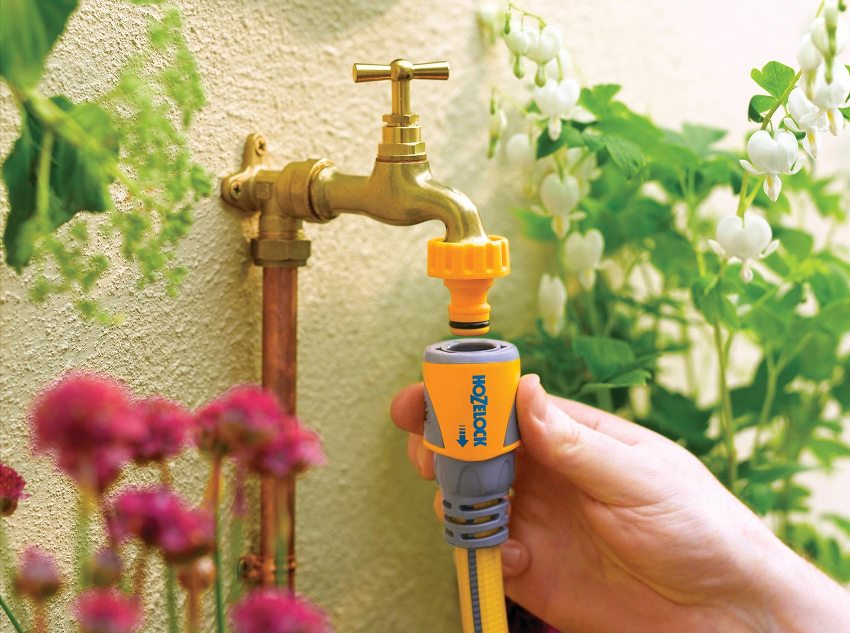

- Адаптер на кран. Данное приспособление предназначено для подключения шланга к водопроводу. В зависимости от резьбы крана он может иметь внешнюю или внутреннюю нарезку. На другом конце находится ниппельный разъем.
- Пистолеты и оросители. Существует огромное количество оросителей различных модификаций. На конце у них находится ниппельный разъем, подходящий к коннектору.
Все элементы поливочной соединительной арматуры необходимы для обеспечения удобства в работе. Разнообразие размеров и форм позволяет подобрать элементы, обеспечивающие качественный полив в каждой конкретной ситуации.
Использование и прокладка водопровода будет проще с применением специальных соединительных элементов. Рабочий процесс еще более упростится, если крепления для шлангов будут быстросъемными. Такие изделия бывают различных модификаций. Вариации отличаются размером, функциональностью, материалом изготовления.
БРС по типу Ferrari
Система Ferrari — система эластичных соединений. Используется в золотодобывающих и горных предприятиях.
Такие БРС не требуют идеальной чистоты соединения и специального инструмента, всё собирается руками без привлечения тяжелой техники и гидравлического инструмента.
Температурный диапазон: от -50°С до +110 °С
Давления: до 13 бар.
Соответствует стандарту: DIN 3459721
Быстроразъемное соединение под хомут карданного типа по типу Ferrari (Папа)
Возможность углового отклонения соединяемых элементов (26° для небольших размеров, 20° при больших размерах).
Ду: 100, 120, 150, 200мм
Типы соединения: под сварку, под хомут
Материал: Оцинкованная сталь
Ду: 100, 120, 150, 200мм
Типы соединения: под сварку, под хомут
Материал: Оцинкованная сталь
Благодаря ПАЗу соединению обеспечивается ровное фиксирование
Тип соединения: Наружная резьба круглая 11/4
Материал: Оцинкованная сталь
Тип соединения: Наружная резьба круглая 11/4
Материал: Оцинкованная сталь
Ду: 50мм, 80мм
Типы соединения: резьба, под сварку, под хомут
Материал: Оцинкованная сталь
Ду: 50мм, 80мм
Типы соединения: резьба, под сварку, под хомут
Материал: Оцинкованная сталь
Ду: 50, 80, 100, 120, 150, 200мм
Материал: Оцинкованная сталь
Ду: 50, 80, 100, 120, 150, 200мм
Материал: Оцинкованная сталь
✅ Карданные соединители Cardan Perrot
Соединение Кардан Перрот (CARDAN PERROT) используются в сельском хозяйстве, садоводстве, промышленности, для бурения скважин и тоннелей, строительства дорог, как док-станции для питьевой воды, в поле для внесения удобрений, защиты окружающей среды, другое применение. Устройство Конструкция БРС представляет собой две ответные детали одна из которых выполнена в виде полусферы, а другая в виде охватывающей части, снабженной захватами и прижимным механизмом. Такое исполнение БРС позволяет при необходимости соединить их под углом до 15° в любой плоскости. СоединениеПоднять рычаг. Подвести нижний захват к ответной части, затем верхний и прижать рычаг к трубе. Операция рассоединенияПеред рассоединением обязательно убедиться что трубопровод не находится под давлением. Поднять рычаг как показано на рис. Отвести захваты от ответной части соединения. Диаметры: от 50 до 300мм.
Советы
Процедура обжима несложная. Однако выполнение некоторых шагов можно упростить. Достаточно воспользоваться такими советами:
- Чтобы расправить провода, лучше использовать ручку или карандаш. Жилы выравниваются и выставляются максимально близко друг к другу. Далее их устанавливают в коннектор.
- Кабель вводят в разъем с изоляцией. Это позволит предупредить обрывы.
- Перед обжимом нужно убедиться, что провода установлены вплотную. Это обеспечит хороший контакт.
Для монтажа лучше использовать профессиональный инструмент. Кримпер помогает качественно выполнить работу. От того, насколько надежно обжат провод, будет зависеть стабильность сети.
Разъемные соединения Рапид

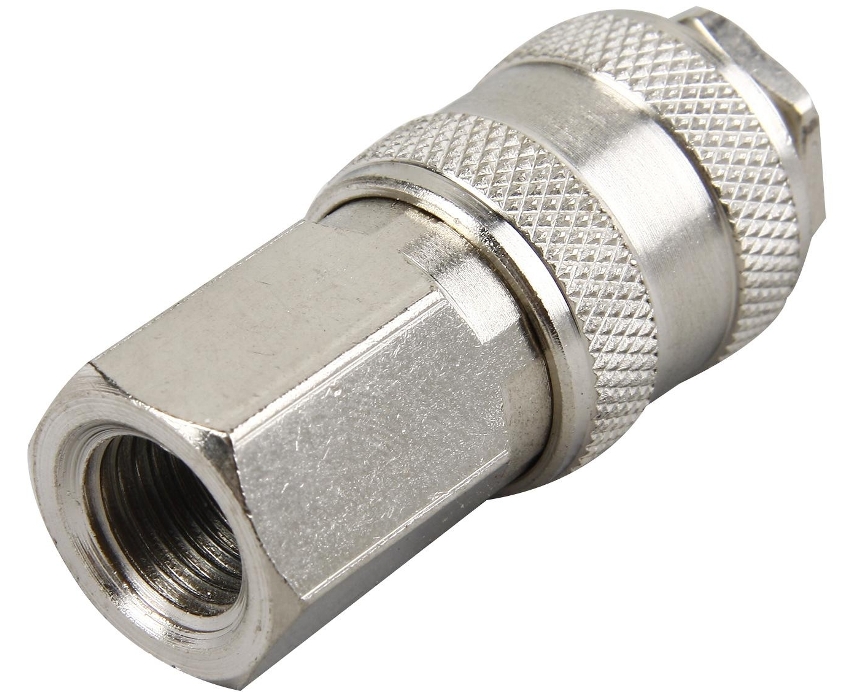

Для обеспечения герметизации воздушной магистрали быстроразъемное соединение для пневматики (фитинг рапид) состоит из двух частей:
- Розетка (“мама”) с обратным клапаном;
- Штекер (“папа”).
Быстросъемные соединения для пневмоинструмента со штекером (“папа”) вкручивается в инструмент, а быстроразъемное соединение для воздуха типа розетка (“мама”) устанавливается со стороны шланга. При соединении этих фитингов воздух поступает в инструмент.
При отсоединении инструмента не происходит потеря воздуха и падений давления в магистрали, так как быстроразъемные пневматические фитинги типа розетка (“мама”) имеют в своей конструкции обратный клапан, который перекрывается после отключения пневмоинструмента.
Для отключения инструмента воздушной магистрали на быстросъемном пневматическом фитинге типа розетка (“мама”) необходимо оттянуть запорную муфту и разъединить быстросъемные соединения для воздуха.
Для соединения к шлангам и компрессорному оборудованию быстроразъемные соединения для воздуха могут иметь ответные части:
- “Елочка”;
- Внутренняя резьба;
- Внешняя резьба;
- Зажимное соединение.
Быстросъемные соединения для компрессора и пневматики изготавливаются из различных материалов: латуни, меди, цинка, нержавеющей стали и композитного пластика.
БРС соединения для воздуха предлагаются в различных размерах проходного сечения, обеспечивая необходимую пропускную способность воздуха.
Сферы использования быстросъемных соединительных фитингов
Быстросъемные соединения широко используются для бытовых нужд, а именно в поливочных работах. Наличие таких элементов упрощает сборку, при этом не требуется отключать воду. Быстросъемы для гидравлических шлангов позволяют подключить шланги к насосам, дождевателям и прочим элементам для полива. Их также применяют для разветвления сетей. Для бытовых нужд достаточно простых изделий из пластмассы, которые характеризуются широкой функциональностью. Они обычно состоят из нескольких элементов. Некоторые фитинги оснащены запирающим механизмом или опцией «автостоп».
Быстросъемы для поливочных шлангов хорошо взаимодействуют с различными насадками для полива. Они также обеспечивают защиту шланга от перегиба. Широкое применение получили изделия из ударопрочной пластмассы с оцинкованным покрытием. Они более удобны в работе, поскольку являются менее скользкими.
Фитинги широко используют в производственных цехах при монтаже гидравлических систем. С их помощью можно удлинить гибкий шланг, обеспечив перемещение оборудования на другое место. Существуют также быстросъемы для пневмоинструмента. Такие фитинги выполняются из ударопрочной стали с защитным коррозионным слоем. Они представлены цельными экземплярами. При их стыковке шланг вставляется в устройство. Внутри его захватывает резная пружинистая втулка, создающая герметичность подводки. Для извлечения шланга необходимо надавить на фиксирующее кольцо.
Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности
Важно! При выборе быстросъемных соединений для конкретной сферы должно быть обеспечено соответствие диаметров, размеров и значения рабочего давления для всех элементов системы. Быстросъемные соединения нашли свое применение при монтаже магистралей специального назначения в металлургической, химической и горнодобывающей отраслях
Их часто используют при строительстве водного, железнодорожного или автомобильного транспорта и сборке медицинской аппаратуры
Быстросъемные соединения нашли свое применение при монтаже магистралей специального назначения в металлургической, химической и горнодобывающей отраслях. Их часто используют при строительстве водного, железнодорожного или автомобильного транспорта и сборке медицинской аппаратуры.
Характеристика быстросъемных соединений для воды и воздуха
Быстросъемные соединения приобретаются в комплекте, куда входят специальная муфта, ниппель, Т-, L-, Y- и Х-образные переходники, резьбовые адаптеры и штуцеры под хомут. Муфта, именуемая «мамой» изделия, состоит из корпуса, зажимного фиксатора, поворотного вентиля, стыкового и уплотняющего колец и соединительного адаптера. Ниппель, который называют «папой» детали, состоит из корпуса, присоединительного элемента, полуоборотного вентиля, уплотняющего кольца.
Перед тем как соединить два шланга, следует отжать на муфте стопорную втулку в сторону адаптера
Соединение двух элементов шланга посредством быстросъема выполняется без использования инструмента. Перед тем как соединить два шланга для полива одного диаметра, следует отжать на муфте стопорную втулку в сторону адаптера. Муфта вставляется в ниппель, что осуществляется благодаря отхождению зажимных шариков. Далее выполняется разжим муфты, это создаст надежную фиксацию в ниппеле втулки. Обратные клапаны после соединения откроются, что будет способствовать свободному движению по шлангам рабочей среды.
Полезный совет! Для снятия быстросъемника вышеперечисленные манипуляции выполняются в обратном порядке.
Некоторые модели современных быстросъемов оснащены автоматикой. Перед тем как соединить два шланга для полива, необходимо прижать их друг другу через фитинг.
Быстроразъемные соединения карданного типа
Материал — оцинкованная сталь
Прокладка — резина NBR
Применение: Карданные соединения применяются в химической промышленности, бумажной промышленности, золотодобыче, садоводстве, сельском хозяйстве, системах очистки, системах орошения и так далее.
| Ø Диаметры, мм | 100 | 150 | 200 | 250 | 300 | |
| Давление, Бар | Стандарт | 16 | 12 | 8 | 5 | 4 |
| Силовое | 16 | 10 | 6 | 5 |
Преимущества:
— Удобство монтажа, фиксируется и уплотняется вручную.
— Легкость замены.
— Продолжает работать даже при забивании грязью, или отходами.
— Может производиться как гальванизированный так и не гальванизированный для удобства сварки.
— Имеет очень широкий спектр окончаний и переходников для стыковки с другими типами соединений, трубами и баками.
БРС карданного типа с термодиффузионной оцинковкой
Срок службы антикоррозийной защиты 5 класса (макс): 35-50 лет
