Возможные неисправности и пути их устранения
По паспорту изготовителя устройство рассчитано на определенное число часов непрерывной работы. При своевременно обслуживании оборудование служит 5 или 7 лет применительно марке. Существуют методы устранения на месте часто проявляющихся поломок.
| Возникшее внешнее проявление на предмет поломки | Причина | Метод устранения |
| Не загорается зеленый индикатор «Сеть» | Перегорела лампа. Перегорела плавкая вставка предохранителя. | Замена лампы. Замена плавкой вставки. |
| Не загорается красный индикатор «Нагрев» | Перегорела лампа. Датчик нагрева не сработал. | Замена лампы. Настроить датчик путем снятия колпака и проверки срабатывания оптопары или цепи его соединения с питающим щитком. |
| Производительность ниже 3,0 дм3/ч | Появилась накипь на ТЭНах. Сгорел нагреватель. | Очистить от накипи механическим способом. Вынуть старый нагреватель и заменить. |
| Перелив воды через уравнитель | Перегнут переливной шланг. Чрезмерная подача воды. | Удалить перегиб. Снизить скорость подачи воды. |
При любых работах с прибором необходимо отключить его от сети. Когда пользователь самостоятельно не может устранить неисправность или аквадистиллятор отказал, обращаются к специалистам ремонтных предприятий.
При других видах поломок следует обратиться в специализированный центр ремонта или задуматься о приобретении нового дистиллятора:
- Уменьшение производительности свыше 25% от установленного значения в режиме нормальной эксплуатации.
- Поломка уравнителя (датчик автоматического поддержания воды).
- Нарушение защиты от поражения током.
Данные неисправности чаще проявляются при приближении к максимальному сроку эксплуатации.
Технические характеристики
Лабораторный аквадистиллятор ДЭ-4 по своим техническим параметрам является популярной моделью, так как позволяет получить на выходе большой объем воды за малое время. Технические параметры моделей разных производителей представлены в таблице:
| Параметр | ДЭ 4 02 М | ДЭ 4 02 ТЗМОИ |
| Производительность, л/ч | 4,0 | 4,0 |
| Потребляемая мощность, кВт | 3,0 | 3,2 |
| Скорость расхода воды, л/ч | 40,0 | 70 |
| Подаваемый ток | Однофазный переменный | Однофазный переменный |
| Питание от сети, В | 220 | 220 |
| Рабочий режим, мин. | 30 | 10 |
| Электробезопасность | 1 класс | 1 класс |
| Наработка на отказ, ч | 3500 | 2500 |
| Расход воды на охлаждение, дм3/ч | 100 | 160 |
| ТЭНы | Из нержавеющей стали с латунными втулками | Трубчатый медный 2 кВт |
| Вес, кг | 10,5 | 10,0 |
| Размеры (ДхШхВ), мм | 325х230х518 | 428х170х200 |
| Средний срок эксплуатации, лет | 7 | 5 |
Производительность аквадистиллятора ДЭ -4 меняется в зависимости от скорости входящей в испаритель воды и ее качества. Поэтому возможно увеличение или понижение на 10%.
Паспорт прибора
В паспортах обоих моделей аквадистилляторов описываются:
- технические характеристики,
- принцип работы,
- устройство
- правила обслуживания.
В нем можно найти электрическую и общую схему прибора. Для удобства представлен пункт с подключением оборудования к сети и настройкой уравнителя.
- Скачать паспорт к модели ДЭ-4 02
- Скачать паспорт и инструкцию по эксплуатации к модели ДЭ 4 02 ТЗМОИ
Инструкция по эксплуатации
В комплект к аквадистиллятору входит паспорт прибора и инструкция по эксплуатации в виде книжки формата А5. В ней описаны комплектность, правила подготовки и работы прибора, его возможные неисправности.
Основные положения инструкции:
- Назначение и технические характеристики прибора.
- Состав комплекта и меры безопасности при работе с аквадистиллятором.
- Устройство и работа устройства.
- Подготовка к работе.
- Правила технического обслуживания.
- Часто встречающиеся неисправности, правила ремонта.
- Транспортировка и хранение.
- Паспорт, акт приемки изделия и гарантии производителя.
Технические характеристики
Технические характеристики – это совокупность качественных и количественных параметров изделия, описывающих его эксплуатационные качества. Они представлены в таблице:
| Параметр | Технические характеристики |
| Производительность | 10 л/ч |
| Вид тока, напряжение и его частота | Работает от переменного тока с напряжением 380 В, частота 50 Гц |
| Мощность | 7,5 кВт/ч |
| Размеры (длина, ширина, высота) | 325х230х518 мм |
| Масса без коробки | 10,5 кг |
| Расход воды на получение 1 л дистиллята | 25 л |
| Расход воды на охлаждение | 200 л |
| Время выхода на заявленную продуктивность | 30 минут |
| Средняя наработка на отказ | 3500 часов |
Нагревательным элементом в аквадистилляторе ДЭ 10М является трубчатый электронагреватель ИЮТЕ 681817 с диаметром втулки 1,4 см. Мощность ТЭНа составляет 2,5 кВт.
Преимущества и недостатки дистиллятора
Дистиллятор ДЭ 10М имеет сертификаты Государственного реестра медицинских изделий Российской Федерации. Разрешен к установке в медицинских учреждениях любой формы собственности, в химических лабораториях.
Преимущества и недостатки прибора представлены в таблице:
| Плюсы | Минусы |
| температура дистиллята – от комнатой до +80 градусов; автоотключение – исключен перегрев аппарата; основные узлы выполнены из нержавеющей стали; нагревательные элементы заключены в трубки из высококачественной стали; очищает воду от радиоактивных веществ; подготовка к работе – 15–30 минут; срок эксплуатации – минимум 7 лет; дистиллят соответствует ГОСТу | высокое энергопотребление; необходимость подвода 3-х фазного электропитания с соответствующим монтажом; работа и обслуживание производится только специально обученным персоналом; обязательное наличие у персонала допусков для работы с дистиллятором; высокое водопотребление – объем воды на охлаждения составляет 200 л; выход на режим (по отзывам потребителей) – не менее 30 минут; выход на режим при первом включении – до 48 часов |
Кроме этого, производитель оснастил аквадистиллятор 3 ТЭНами и укомплектовал запасными нагревательными элементами. Но их в комплект входит всего 2 шт., а не 3 шт. Поэтому при поломке придется приобретать дополнительный ТЭН.
Аквадистилляторы тюменского производства
Второй по значимости российский производитель дистилляторов – «Тюменский завод медицинского оборудования и инструментов» (ТЗМОИ) тоже имеет достаточно давнюю историю. Он был запущен в 1962 году и постоянно наращивал номенклатуру выпускаемой продукции, которая насчитывает свыше 200 наименований, среди которых аквадистилляторы имеют не очень большую долю. После перестройки завод тоже пережил несколько реорганизаций и с 2005 г. находится в составе фармацевтической группы компаний «Фармстандарт».
Иногда возникает некоторая путаница, потому что дистилляторы начального уровня производительности «Завод ЭМО» и «Тюменский завод медицинского оборудования» выпускали под одной маркой «ДЭ 4», несмотря на то, что конструкция их существенно отличается. «ДЭ 4 ТЗМОИ» полностью изготовлен из нержавеющей стали, не имеет пластиковых деталей и полимерного покрытия. Он несколько меньше по размерам и вследствие этого более горячий снаружи во время работы.
Защитное отключение ТЭНов при снижении уровня воды тоже организовано несколько иначе. Если у дистиллятора производства «Завод Электромедоборудования Санкт-Петербург» при уменьшении уровня воды и опускается поплавок, размыкающий микровыключатель или геркон, то в «ДЭ 4 ТЗМОИ» используется контакт электрода с поверхностью воды. Электронный блок управления у аквадистилляторов производства «ТЗМОИ» прикреплен к корпусу, а у дистилляторов «Завода ЭМО» – выносной и крепится на стене. Более производительные дистилляторы, выпускаемые в Тюмени, имеют другую маркировку. Модели «АЭ 10», «АЭ 25» являются аналогами «ДЭ 10» и «ДЭ 25» по производительности, но конструктивно подобны «ДЭ 4 ТЗМОИ».
Планируя покупку дистилляторов «АЭ 10», «АЭ 25» или «ДЭ 4 ТЗМОИ», следует учесть, что в 2013 г. «Тюменский завод медицинского оборудования» получил разрешительные документы на новые дистилляторы PHS Aqua 4, PHS Aqua 10, PHS Aqua 25 и перешел на их выпуск, а продажа предыдущих моделей осуществляется из складских запасов. Аквадистилляторы серии PHS Aqua, имея ту же производительность, отличаются меньшим потреблением охлаждающей воды и электричества и отсутствием горячих наружных поверхностей корпуса.
Где купить и по какой примерно стоимости?
Аквадистиллятор ДЭ 4 02 М реализуется центрами по продаже лабораторного оборудования. Прямое приобретение у завода обходится в 37800 руб. без учета доставки.
Популярные магазины:
| Фирма | Цена, руб. |
| NV-Lab центр лабораторного оборудования | 30240 (оптовая)/37800(розничная) |
| Медкомплекс АВК | 34355 (без НДС)/34012-33368 (при покупке нас сумму от 50000 и 10000 руб. соответственно) |
| Медспрос | 39320 |
| Яндекс маркет | 32500 |
Продукция завода «Эмо» дороже, чем ТЗМОИ. Цены на аквадистиллятор ДЭ 3 ТЗМОИ Тюменского завода:
| Фирма | Цена, руб. |
| СнабЛаб | 21500 |
| STERI | 30000 |
Так как модель снята с производства, можно приобрести лишь остатки продукции, если таковая имеется у поставщика. А также компании предлагают запасные части в аквадистилляторам.
Преимущества и недостатки аквадистиллятора
Потребитель при покупке оценивает не только технические показатели, устройство, но и преимущества изделия.
Аквадистилляторы ДЭ-4 характеризуются достоинствами:
- Работает от сети 220В в отличие от серийных моделей ДЭ-10, ДЭ-25.
- Оснащение датчиком уровня, срабатывающим в случае уменьшения объема жидкости внутри испарительной камеры. Нагрев прибора выключится в автоматическом режиме.
- Основные неисправности связаны с подачей жесткой воды, что можно устранить на этапе подачи.
У устройства есть недостатки:
- Малая производительность, что не подходит для больших лабораторий.
- При долгой ежедневной работе необходимо отключать прибор для слива воды, чтобы качество дистиллята соответствовало нормам.
- При жесткой воде быстро образуется накипь, ухудшающая качество и скорость испарения. Требуется умягчать воду для использования в дистилляторе.
- Дополнительные операции по минерализации, когда необходимо получение питьевой воды.
Аквадистиллятор ДЭ-4 чаще применяется в небольших аптеках, медицинских лабораториях, где дистиллят требуется в небольших количествах. Запускать оборудование для выработки 4 л за час в организациях, специализирующихся на производстве или использовании больших объемов, экономически не выгодно.
Аквадистиллятор ДЭ-25М
Аквадистиллятор электрический ДЭ-25М (в дальнейшем — аквадистиллятор) предназначен для производства дистиллированной воды, отвечающей требованиям действующей Госфармакопеи РФ ФС .2.2.0020.15, путем тепловой перегонки воды, отвечающей требованиям СанПин 2.1.4.1074—01.
Изделие используется в медицинских учреждениях, а также для очистки питьевой воды от радионуклидов в чрезвычайных ситуациях и использования дистиллята в питьевых целях после его минерализации в других учреждениях.
Изделие изготавливают для климатического исполнения УХЛ 4.2 по ГОСТ 15150.
Аквадистиллятор климатического исполнения УХЛ4.2 при эксплуатации устойчив к воздействию температуры от плюс 10 до плюс 35 °С и относительной влажности окружающего воздуха 80% при температуре 25 °С.
Технические характеристики
Технические характеристики
Аквадистиллятор ДЭ-25М
Наименование параметров | Технические данные |
Производительность при номинальном напряжении, дм3/ч | 25 ± 10% |
Род тока | Переменный |
Напряжение, В | 380 |
Частота тока питающей сети, Гц | 50 |
Потребляемая мощность при номинальном напряжении, кВт | 15 ± 10% |
Расход воды на охлаждение и питание дм3/ч, не более | 350 |
Габаритные размеры аквадистиллятора, мм в плане высота | 460 x 382 685 |
Габаритные размеры электрощита, мм в плане высота | 217 х 169 98 |
Масса изделия, кг Масса изделия с упаковкой, кг | 22 26 |
Удельный расход исходной воды на 1 дм3 получаемой воды, дм3, не более | 25 |
Время установления рабочего режима, мин, не более | 30 |
Коэффициент очистки воды от радионуклидов, не менее | 3000 |
Регистрационная документация
Регистрационная документация
Аквадистиллятор ДЭ-25М

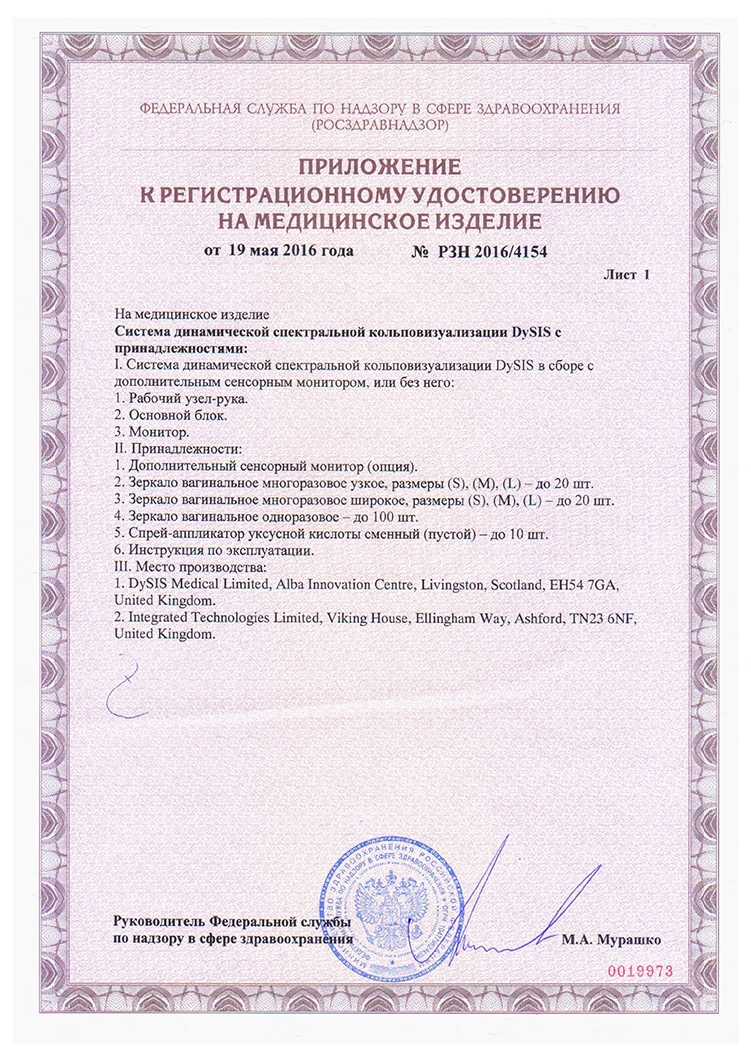

Файл регистрационное удостоверение

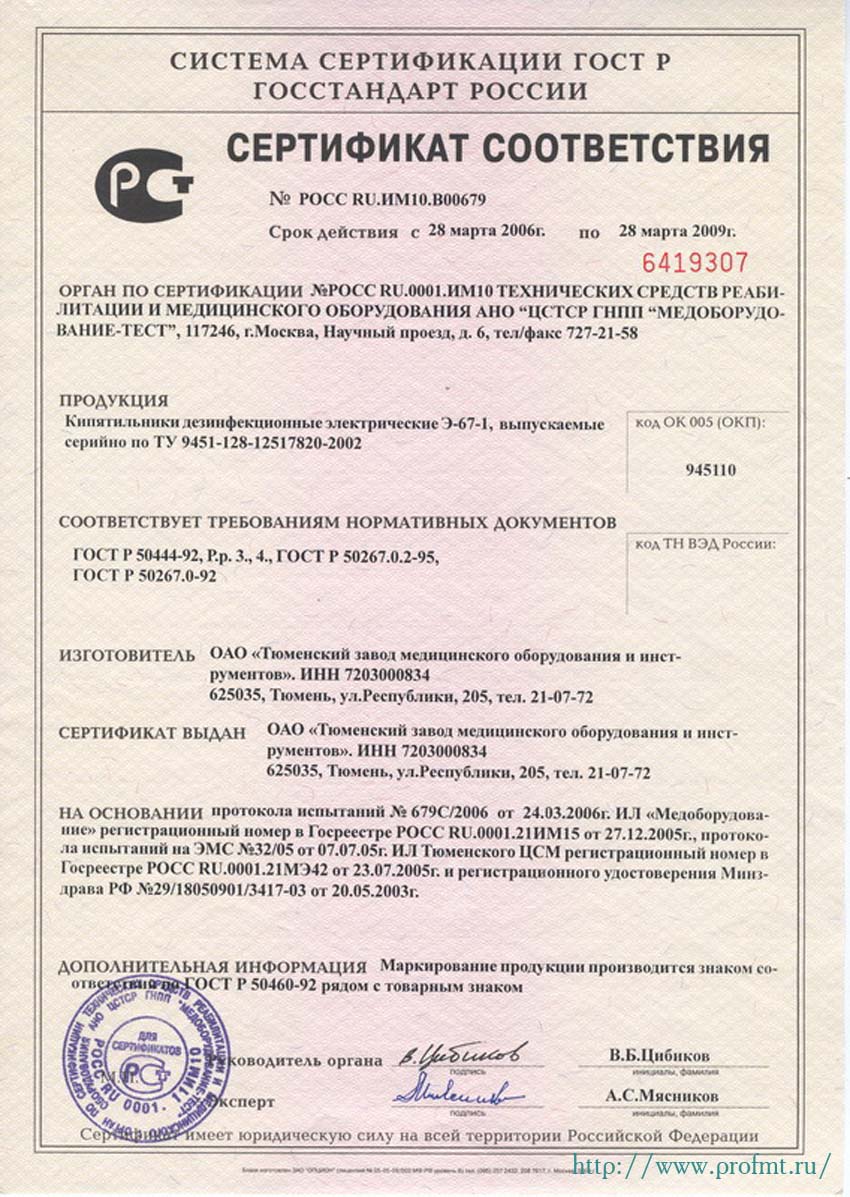

Файл сертификат соответствия
Файл лицензия
Положение о гарантии
ПОЛОЖЕНИЕ О ГАРАНТИИ
Гарантийный срок — 12 месяцев со дня ввода изделия в эксплуатацию, но не более 18 месяцев со дня изготовления при условии подключения предприятием (специалистом), имеющим лицензию, и выполнения требований эксплуатации, транспортировки и хранения. При механических повреждениях, изделие ремонту и обслуживанию не подлежит. При проведении гарантийного ремонта гарантийный срок продлевается на 1 месяц.
При возникновении гарантийного случая, заводом-изготовителем будет оперативно, в минимально возможные сроки по согласованию с пользователем оборудования выполнен гарантийный ремонт на производстве завода-изготовителя или будут приняты меры по отгрузке необходимых запасных частей. Гарантийный ремонт изделия производится по предъявлению оформленного гарантийного талона и обязательном предоставлении акта о наступлении случая выхода из строя оборудования с признаками гарантийного ремонта составленного службами пользователя оборудования.
Гарантийный ремонт изделия также может быть осуществлен иным уполномоченным предприятием, за счет предприятия-изготовителя.
В связи с проведенными в 2014 г. усовершенствованиями аквадистилляторов, выпускаемых «Завод «Электромедоборудование», принято решение:
— не комплектовать запасными ТЭНами выпускаемые заводом-изготовителем аквадистилляторы;
Инструкция по эксплуатации
Инструкция по эксплуатации аквадистиллятора:
- включает шаги запуска оборудования и его выключения.
- Поэтапно расписываются пункты общего включения, нагрева, охлаждения и окончания работы.
Регулярная эксплуатация может быть связана с текущими проблемами, устранить которые поможет таблица неисправностей. Они прописаны в паспорте.
При длительном хранении или транспортировке оборудования проводится консервация, когда открытые металлические поверхности очищаются и покрываются пленкой или смазываются антикоррозийным составом. Процесс подготовки представлен в документах на оборудование.
Состав аппарата
Эксплуатация связана с образованием конденсированного пара, который ранее был отсепарирован.
Основные узлы моделей Дэ-4:
- Испаритель, содержащий сепараторы.
- Конденсатор.
- Электронагреватели.
- Уравнитель.
- Датчик уровня воды.
- Электрощит.
Прибор имеет основание для надежной фиксации емкости. Подача тока осуществляется из щитка, входящего в комплект поставки.
Схема образования дистиллята:
- Поступившая в аквадистиллятор вода нагревается в испарителе до кипения.
- Полученный пар проходит через сепараторы в конденсатор.
- После конденсации вода вытекает через ниппель в основании.
Водопроводная вода поступает через штуцер в конденсатор постоянно. После она переходит в уравнитель, из которого вытекает в испаритель, когда он заполняется водой. При кипении недостаток компенсируется из уравнителя, а основная часть сливается в канализацию по установленной отводной трубке.
Для стекания образующихся при отпотевании стенки капель предусмотрен ниппель в основании прибора.
Аквадистиллятор ДЭ-10М
Аквадистиллятор электрический ДЭ-10М (в дальнейшем — аквадистиллятор) предназначен для производства дистиллированной воды, отвечающей требованиям действующей Госфармакопеи РФ ФС .2.2.0020.15, путем тепловой перегонки воды, отвечающей требованиям СанПин 2.1.4.1074—01.
Изделие используется в медицинских учреждениях, а также для очистки питьевой воды от радионуклидов в чрезвычайных ситуациях и использования дистиллята в питьевых целях после его минерализации в других учреждениях.
Изделие изготавливают для климатического исполнения УХЛ 4.2 по ГОСТ 15150.
Аквадистиллятор климатического исполнения УХЛ4.2 при эксплуатации устойчив к воздействию температуры от плюс 10 до плюс 35 °С и относительной влажности окружающего воздуха 80% при температуре 25 °С.
Технические характеристики
Технические характеристики
Аквадистиллятор ДЭ-10М
Наименование параметров | Технические данные |
Производительность при номинальном напряжении, дм3/ч | 10 ± 10% |
Род тока | Переменный |
Напряжение, В | 380 |
Частота тока питающей сети, Гц | 50 |
Потребляемая мощность при номинальном напряжении, кВт | 7,5 ± 10% |
Расход воды на охлаждение и питание дм3/ч, не более | 200 |
Габаритные размеры аквадистиллятора, мм в плане высота | 325 х 230 518 |
Габаритные размеры электрощита, мм в плане высота | 217 х 169 98 |
Масса изделия, кг Масса изделия с упаковкой, кг | 10,5 12 |
Удельный расход исходной воды на 1 дм3 получаемой воды, дм3, не более | 25 |
Время установления рабочего режима, мин, не более | 30 |
Коэффициент очистки воды от радионуклидов, не менее | 3000 |
Регистрационная документация
Регистрационная документация
Аквадистиллятор ДЭ-10М
Файл регистрационное удостоверение
Файл сертификат соответствия
Файл лицензия
Положение о гарантии
ПОЛОЖЕНИЕ О ГАРАНТИИ
Гарантийный срок — 12 месяцев со дня ввода изделия в эксплуатацию, но не более 18 месяцев со дня изготовления при условии подключения предприятием (специалистом), имеющим лицензию, и выполнения требований эксплуатации, транспортировки и хранения. При механических повреждениях, изделие ремонту и обслуживанию не подлежит. При проведении гарантийного ремонта гарантийный срок продлевается на 1 месяц.
При возникновении гарантийного случая, заводом-изготовителем будет оперативно, в минимально возможные сроки по согласованию с пользователем оборудования выполнен гарантийный ремонт на производстве завода-изготовителя или будут приняты меры по отгрузке необходимых запасных частей. Гарантийный ремонт изделия производится по предъявлению оформленного гарантийного талона и обязательном предоставлении акта о наступлении случая выхода из строя оборудования с признаками гарантийного ремонта составленного службами пользователя оборудования.
Гарантийный ремонт изделия также может быть осуществлен иным уполномоченным предприятием, за счет предприятия-изготовителя.
В связи с проведенными в 2014 г. усовершенствованиями аквадистилляторов, выпускаемых «Завод «Электромедоборудование», принято решение:
— не комплектовать запасными ТЭНами выпускаемые заводом-изготовителем аквадистилляторы;
Предназначение и условия для эксплуатации
Медицинский аквадистиллятор ДЭ 10М предназначен для получения дистиллированной воды, соответствующей требованиям Госфармакопеи РФ. Эксплуатация прибора проводится при температуре +10–+35 градусов и относительной влажности до 80%.
Правила эксплуатации:
- Обслуживание и эксплуатация прибора проводится только лицами, прошедшими обучение и инструктаж по технике безопасности.
- Запрещено включать прибор сразу же после распаковки и установки. Перед первым включением аквадистиллятор должен постоять в помещении не менее 24 часов.
- Запрещено включать оборудование без заземления. Для заземляющего контура требуется медный провод с сечением 2,5 мм.
- Во время работы некоторые части прибора могут нагреваться до высоких температур.
- Качество воды, поступающей в прибор, должно соответствовать требованиям СанПин. Исходное сырье – водопроводная вода. Если она не соответствует санитарно-гигиеническим нормам, то ее предварительно обрабатывают приборами для смягчения.
- Время непрерывной работы – не более 8 часов. Затем 1 час для охлаждения системы.
- Техническое обслуживание проводится ежедневно перед началом работы и 1 раз в квартал. Если в качестве сырья используется вода с повышенной минерализацией, то частота обслуживания устанавливается таким образом, чтобы было исключено образование накипи.
- Использование воды после первого запуска аппарата разрешено только после оценки ее качества. Период стабилизации может достигать 2 суток.
- Периодически прибор следует очищать от накипи. Для очистки запрещено использовать растворы кислот или щелочей.
Если дистиллят решено применять для питья, то его следует обогатить минеральными добавками – сульфатом магния, солями натрия, фторидами, хлоридами и гидрокарбонатами.
