Принцип работы и устройство различных счетчиков воды

Устройство счетчика воды и принцип работы

Кануло в Лету время, когда была необходимость носить воду из колодцев вёдрами с коромыслом. Теперь она подведена к каждому дому и квартире. Рано или поздно возникает необходимость уменьшить конечную сумму в выставленном за коммунальные услуги счёте. В этом деле поможет установка прибора учёта потребления воды. Но целесообразна она в случае, когда расход воды меньше, нежели установленные средние нормы ЖКХ.

Прежде чем приобрести водомер, следует определиться в его необходимости, сопоставить его с той жилой площадью, в которой он будет размещён: дача, загородный дом или квартира в черте города. А также разобраться с устройством счётчика воды.

Определение и назначение

Изобретение для расчёта потреблённой воды было придумано ещё в 1851 году. На то время аппарат имел крыльчатую структуру и шестерёночный механизм. Однако использование этого устройства началось в 1858 году.

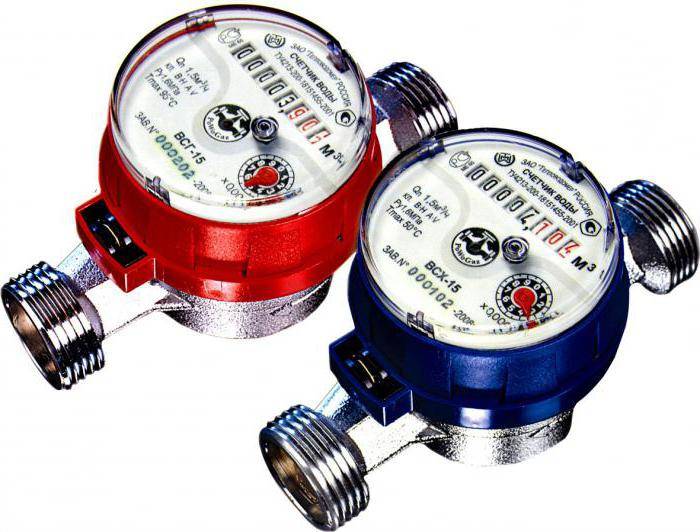

Водомер, или счётчик воды, – устройство, с помощью которого измеряется количество потреблённой жидкости за единицу времени. Все измерения ведутся в метрах в кубе. Каждый пользователь самостоятельно видит, сколько воды – горячей или холодной — он потребил за определённый период времени, соответственно, может регулировать процесс. В случае установки водомера экономия составляет более 40 %. Монтаж счётчика не затратное мероприятие, а напротив, позволяющее сохранить свои денежные средства.

Счетчик воды: определение и назначение прибора

Счетчиком воды называется конструкция, измеряющая количество объема проходящего по водопроводу потока за единицу времени. Измерения считаются в м3. Посредством прибора пользователь может видеть, какое именно количество холодной или горячей воды расходуется в течение часа, суток или месяца и соответственно, оплачивать только потребляемый объем. Как правило, подобная экономия составляет не менее 40%.

Монтаж водомера можно выполнить самостоятельно или обратиться за помощью к профессионалам. Но даже в случае выполнения работ своими руками, вызов контролера-опломбировщика необходим, да и если установка проведена силами специалистов, будет кому предъявить претензии, если счетчик не работает.

Достоинства и недостатки

Как и любое устройство, водосчетчик имеет как плюсы, так и минусы. Начнем с положительных сторон:

1. Самое главное то, что вы можете избежать необоснованных крупных переплат – оплачивать расход воды, который вами вовсе не был использован.
2. Если вы все же заметили, что затраты на воду больше, чем вы того ожидали, счетчик поможет рационализировать потребление воды.
3. Нет необходимости платить за члена семьи, не проживающего с вами в одной квартире – чего нельзя было избежать при стандартном тарифе за водоснабжение.

Но не обошлось и без ложки дегтя:

1. Сэкономив на покупке и установке водомерного прибора, вы рискуете переплачивать за погрешности, созданные счетчиком при исчислении объема.
2. При непредвиденной поломке счетчика на момент ремонта вам придется оплачивать расход воды по стандартному тарифу.

Берегун

была основана ещё в 2006 году. Свою деятельность берегун направляет на производство товаров для отечественных потребителей ЖКХ, благоустройств и строительства. При этом создавая свою продукцию, берегун проводит полную сертификацию своих товаров. Также компания отличается наличием множества дипломов, наград и благодарностей. Производство берегун расположил исключительно на территории Российской Федерации. И в свою очередь это прекрасно сказывается на качественных параметрах и цене предлагаемого товара.

Одним из направлений производства компании является сбережение и учёт воды. Для подсчёта воды, которую потребляет население, специалисты компании разработали счётчики, которые на протяжении длительного периода успешно устанавливаются в домах, квартирах и других помещениях, где необходимо вести учёт потребляемой жидкости. В частности прибор учёта горячей воды способен функционировать при температурных показателях в 90˚С.

Высокое качество счётчика гарантируется за счёт систематического произведения контрольных проверок качества, что в свою очередь минимизирует количество товаром, выпущенных с дефектами производства. Водомеры этой компании настолько хорошо зарекомендовали себя на рынке, что их внесли в перечень рекомендованных устройств подсчёта водных ресурсов.

Возможна ли самостоятельная установка счетчика?

В законодательных актах и нормативах нет прямого запрета на самостоятельный монтаж счетчика воды

Так что, если вы абсолютно уверены в своих навыках и силах, вперед! Важно учитывать следующие моменты:

• водомер должен быть куплен у организации с соответствующей лицензией, к нему должен прилагаться паспорт с техническими характеристиками, которые соответствуют метрологическим нормам;
• во время монтажа должна быть перекрыта вода по всему стояку, а это сделать без помощи сотрудников ЖЭКа вряд ли удастся;
• если после самостоятельного монтажа случится прорыв трубы, то устранение неполадки и последствий аварии будет лежать исключительно на вашей совести и на вашем кошельке.

Если вы все еще думаете, что лучше монтировать счетчик самостоятельно, то Постановление №630 КМУ настоятельно рекомендует прибегнуть в этом вопросе к помощи специалистов. В правилах, утвержденных этим постановлением, говорится, что установкой водомеров в квартирах должны заниматься специальные компании или поставщики за счет владельца помещения.

Как разобрать счетчик воды

Для продления сроков службы приборов, особенно в условиях высокого загрязнения перекачиваемой жидкости, водомеры необходимо чистить. Необходимость разборки счетчика может возникнуть для его починки, в случае непредвиденного выхода из строя.

Несмотря на обязательную установку осадочного фильтра, перед водомером, его механизм может засориться и заилиться от мусора пропущенного фильтром. Последовательность разборки прибора:

• отключить воду и снять водомер с трубопровода;
• немного нагреть пластиковое кольцо, соединяющее камеры, и аккуратно снять его;
• убрать прозрачную пластиковую крышку и счетный механизм, обязательно запишите показания счетчика перед разборкой;
• с разделительной перегородки снять стопорное кольцо;
• убрать запорную шайбу и вынуть крыльчатку;
• все детали очистить и промыть;
• собрать в обратном порядке, выставив на роликах последнее значение расхода.

Для опломбирования отремонтированного счетчика, придется приглашать работника ЖЭКа.

Возможна ли самостоятельная установка счетчика?

В законодательных актах и нормативах нет прямого запрета на самостоятельный монтаж счетчика воды

Так что, если вы абсолютно уверены в своих навыках и силах, вперед! Важно учитывать следующие моменты:

• водомер должен быть куплен у организации с соответствующей лицензией, к нему должен прилагаться паспорт с техническими характеристиками, которые соответствуют метрологическим нормам;
• во время монтажа должна быть перекрыта вода по всему стояку, а это сделать без помощи сотрудников ЖЭКа вряд ли удастся;
• если после самостоятельного монтажа случится прорыв трубы, то устранение неполадки и последствий аварии будет лежать исключительно на вашей совести и на вашем кошельке.

Если вы все еще думаете, что лучше монтировать счетчик самостоятельно, то Постановление №630 КМУ настоятельно рекомендует прибегнуть в этом вопросе к помощи специалистов. В правилах, утвержденных этим постановлением, говорится, что установкой водомеров в квартирах должны заниматься специальные компании или поставщики за счет владельца помещения.

Применение на практике

Счётчики для измерения количества потребленной воды приобретаются практически всеми абонентами централизованной сети водоснабжения. Устройство счётчиков холодной воды и горячей различно. Первые могут выдержать температуру не более чем +40 градусов. Устройство счётчика горячей воды должно использовать материалы, которые способны работать свыше +40 градусов. Как правило, их можно различить на вид: синий — для холодной воды, а красный — для горячей. Могут встречаться универсальные модели, которые соединены в единый корпус. Такой выбор обходится гораздо дешевле, нежели два отдельных.

Принцип работы водосчетчика

Впервые счетчик для воды начали использовать в Германии, в 1958 году. Его изобрел в 1951 году Карл Вильгельм Сименс. Этот счетчик с крыльчатой конструкцией благодаря работе счетного шестеренчатого механизма воспроизводил количество вращений крыльчатки на циферблат.

Современные счетчики делят по принципу действия на:

• тахометрические;
• вихревые;
• электромагнитные;
• ультразвуковые.

в подсчете количестваточность показаний.

Вихревые работают благодаря размещенному в потоке воды телу особой формы. При работе системы водоснабжения на этом теле будут возникать вихри. Их частота пропорциональна скорости течения жидкости. Благодаря этому проводятся исчисления.

Электромагнитные счетчики используют на производствах. Их работа основана на взаимодействии текущей жидкости и магнитного поля. Магнитное поле индуктируется с пропорциональной силе потока скоростью.

Ультразвуковой счетчик измеряет расход воды, анализируя акустический эффект, возникающий при прохождении ультразвуковых колебаний через поток жидкости.

Устройство водяного счетчика с крыльчаткой

Измерители с таким механизмом рассчитаны на небольшой напор воды и незначительные ее объемы в единицу времени. Максимальная величина напора для индивидуальных приборов составляет 1,6 МПа, в некоторых моделях, это значение может быть не более 1,0 МПа. Присоединительные размеры ИПУ варьируются от 15 мм до 40 мм.

Самым распространенным вариантом, для применения в быту, считается сухоходный, одноструйный водосчетчик с крыльчаткой. Чтобы быть уверенным в корректной работе домашнего прибора, необходимо знать – как устроен счетчик на воду.

Измерительный прибор тахометрического типа состоит из двух изолированных камер. Передача вращения, из одной камеры в другую, производится бесконтактной магнитной передачей. В отсеке, присоединенному патрубками к трубопроводу, располагается многолопастной элемент. Ось крыльчатки, ориентирована перпендикулярно входящей жидкости. На конце оси, восходящей к изолирующей перегородке, смонтирован диск из магнитного материала.

В камере со счетным механизмом, ось редуктора, так же насажена на магнитную полумуфту. Воспринимаемое через магнитную связь вращение крыльчатки, масштабируется в цифровые значения роликового механизма. Способ передачи вращения, основанный на работе магнитного поля, является уязвимым местом в конструкции прибора. Движение измерительной детали может быть замедлено внешним воздействием постоянного магнита, и это привлекает недобросовестных потребителей.

Счетчики, имеющие одну камеру с расположенными в ней на единой оси механизмами измерения и считывания, называются мокроходными. Они не имеют магнитных деталей, но чутки к уровню загрязнения воды. Для повышения точности измерений, вода может подаваться в измерительную камеру не единым потоком, а предварительно разбитой через рассекатель на несколько струй. Площадь соприкосновения водного потока с лопастью крыльчатки получается больше, снижается турбулентность, и это повышает точность измерений и снижает риск преждевременного выхода из строя многоструйного прибора учета.

Устройство и принцип работы счётчиков воды

Каждый из счётчиков, в зависимости от конструкции, имеет свои особенности:

Ультразвуковой измеритель работает попеременно в режиме генератора. Устройство счётчика воды основано на разгоне волны по попутному направлению воды, а потом в обратном. При этом расход можно вычислить по модулю за счёт своевременной разницы, которая образовывается через колебания, для того чтобы преодолеть каждый из участков между датчиками.

Электромагнитные приборы работают по принципу электромагнитной индукции. В них проводник перемещается в постоянном поле магнита, таким образом образуется сила, величина которой зависит от скорости проводника. Роль потока воды в нем очень важна, так как он и есть проводник, а магнитным полем выступает поле, генерируемое катушками индуктивности.

Резонансные приборы работают за счёт потока воздуха. Внутреннее устройство счётчика воды основано на вращении расходомерного участка по одному и второму дополнительному каналу. Как правило, частота его смены зависит от скорости потока, а значит, влияет и на расход.

Вихревые аппараты работают за счёт элемента, расположенного внутри счётчика, обтекаемого потоком воды. Соответственно, образуются завихрения, которые напрямую зависят от перепада давления.

Принцип работы механических и тахометрических типов состоит в том, чтобы подсчитать точное количество вращений крыльчатки, расположенной внутри счётчика и которая вращается потоком воды. При этом сам механизм располагается отдельно, чтобы избежать попадания влаги на него.

Разборка механического прибора

Рассмотрим, как разобрать счётчик воды на примере сухого измерителя расхода. Чтобы разобрать водомер, его нужно отсоединить от трубопровода, и снять пломбу. Далее отсоединить кольцевой пластмассовый держатель корпуса.

После чего можно снять крышку счётного механизма, относящегося к «сухой части» расходомера, который состоит из пластмассовых шестерёнок и циферблата. При желании эта часть измерительного устройства также разбирается с помощью отвёртки.

Чтобы добраться до крыльчатки нам нужно открутить пластмассовую или металлическую фиксирующую шайбу и достать герметизирующую прокладку, разделяющую сухую и мокрую части измерительного устройства. Под крышкой мы увидим саму крыльчатку, которая при необходимости легко достаётся из металлического корпуса счётчика.

Принцип работы прибора

Принцип работы водосчетчиков основывается на подсчете числа круговращений крыльчатки под давлением воды, которая находится внутри конструкции. Элемент механических счетчиков, который отвечает за подсчет расхода холодной или горячей воды, изолирован от потока в трубопроводе.

В зависимости от места использования прибора и мощности системы водоснабжения счетчики можно разделить на индивидуальные и промышленные.

В многоквартирных домах и загородных особняках, как правило, используются сухоходные счетчики воды, механизм которых не контактирует с водой напрямую. Счетчики воды мокрого типа имеют более простую конструкцию, но при этом недолговечны – механизм не защищен от различных примесей и загрязнений, содержащихся в водопроводной воде.

Согласно ГОСТу, минимальный срок эксплуатации счетчиков воды равен 12 годам беспрерывного пользования.

Устройство счётчиков по типу механизма

Для горячего и холодного водоснабжения используют два вида механизмов:

Крыльчатые чувствительные, но почти полностью перекрывают поток. Турбинные меньше мешают движению жидкости, но не так точны.

Многоструйный

Перед контактом с крыльчаткой поток разбивается на несколько струй, вода равномерно давит на лопасти. Несколько струй создают меньше турбулентности, погрешность показаний счётчиков ниже 2% .

Одноструйный

Когда у трубы небольшой диаметр (Ду меньше 50 мм), вода полностью заполняет просвет. Устанавливают одноструйный механизм, поток полностью обволакивает его.

Турбинный

Такие механизмы предназначены для большого расхода воды. По виду напоминает крыльчатку, только число лопастей меньше. Ось вращения расположена параллельно потоку. Для точности измерения перед турбинкой устанавливают обтекатель, снижающий турбулентность.

Виды водосчетчиков, их плюсы и минусы

Об основные видах счетчиков воды мы рассказали выше. Кроме этого, существуют еще электронные ИПУ. Однако они в России не прижились из-за высокой стоимости и ненадежности.

Механические (тахометрические)

Популярны механические крыльчатые квартирные приборы учета. Они просты в обслуживании, надежны и доступны. Механические приборы учета воды компактны, их можно ставить в любое место, не боясь испортить интерьер. Цена на них демократичная, а показания допускают небольшой процент погрешности. Для работы не требуются внешние источники питания.

Устройство механического счетчика воды простое: крыльчатка приводится в движение потоком воды. Считывающий прибор внутри считает ее объем и выдает на циферблат.

На механическом табло красным цветом отображаются доли объема проходящей воды в кубометрах, которая была использована.

Герметичная пленка, наклеенная на магнитный контакт, обеспечивает считывание данных с механизма и крыльчатки.

Крыльчатка и считывающий механизм сделаны из твердых материалов для увеличения срока службы.

Кроме положительных качеств, есть и ряд отрицательных: недолговечность отдельных частей механизма, особенно лопастей,

• высокая восприимчивость к примесям в воде,
• чувствительность к воздействию магнитного поля (у антимагнитных счетчиков, а таких большинство).

Определение и назначение

Изобретение для расчёта потреблённой воды было придумано ещё в 1851 году. На то время аппарат имел крыльчатую структуру и шестерёночный механизм. Однако использование этого устройства началось в 1858 году.

Водомер, или счётчик воды, – устройство, с помощью которого измеряется количество потреблённой жидкости за единицу времени. Все измерения ведутся в метрах в кубе. Каждый пользователь самостоятельно видит, сколько воды – горячей или холодной — он потребил за определённый период времени, соответственно, может регулировать процесс. В случае установки водомера экономия составляет более 40 %. Монтаж счётчика не затратное мероприятие, а напротив, позволяющее сохранить свои денежные средства.

Установка и особенности эксплуатации водомера

Для установки счетчика чаще всего приглашают работников из специализированных фирм. К выбору компании следует отнестись ответственно. Она должна обладать соответствующей лицензией и предоставлять клиенту гарантию на качество своих услуг. Все работы должны документально оформляться.

обратный клапанк водопроводному крану.нарезается резьба.соединяется с прибором учета.

После установки водомера инспектор водоканала должен внимательно осмотреть его и, если не возникнет никаких претензий, опломбировать счетчик. У владельца квартиры должны остаться на руках такие документы:

• акт сдачи-приемки узла учета воды;
• техпаспорт на счетчик;
• свидетельство о проведении проверки прибора.

В инструкции, прилагаемой к устройству при покупке, обязательно должно быть руководство по эксплуатации, пункты которого должны соблюдаться для безопасности, а также длительной и качественной работы прибора. Основные пункты, которые надо соблюдать:

• нельзя устанавливать датчик в помещении с частыми и резкими перепадами температуры, она должна быть в пределах 5−50 градусов, а влажность до 80%;
• запрещено устанавливать оборудование рядом с техникой, создающей сильное магнитное поле;
• раз в неделю проводится осмотр датчика и прилегающей к нему части водопровода для своевременного обнаружения и исправления поломки;
• минимум раз в год счетчик нужно сдавать на очистку и замену фильтра;
• нельзя накрывать устройство, поскольку от этого может запотевать стекло, что плохо отражается на работе датчика;
• водомер должен быть постоянно заполнен водой;
• нельзя резко подавать сильный напор воды, это делается плавно.

Если прибор для учета воды правильно установить и эксплуатировать, он прослужит очень долго.

Виды счетчиков воды.

Существует несколько классификаций счетчиков воды, а именно:

По принципу действия выделяют:

• тахометрические счетчики воды – оснащены крыльчаткой или турбинкой, которая помещается в поток жидкости, по количеству ее оборотов и судят о расходе воды;
• электромагнитные счетчики воды – приборы, в которых отсутствуют подвижные части, а все расчеты проводит электроника;
• ультразвуковые счетчики воды;
• вихревые счетчики воды;

По количеству обслуживаемых водопроводов различают:

• одноканальные счетчики воды – измерения в данном приборе проводятся по числу оборотов крыльчатки (турбинки), которая вращается под действием единого потока воды в трубопроводе;
• двухканальные счетчики воды – работают по принципу одноканальных счетчиков, только перед попаданием в лопасть крыльчатки поток делится на две струи, сокращая погрешность подсчетов;
• многоканальные счетчики воды – аналогичны двухканальным счетчикам, только в лопасть входят не две струи, а больше;

По назначению выделяют:

• счетчики горячей воды – работают при температуре от 40 до 90 градусов (как правило, имеют обрамление красного цвета);
• счетчики холодной воды – работают при температуре от 5 до 40 градусов(как правило, имеют обрамление синего цвета);
• универсальные счетчики – работают при температуре от 5 до 90 градусов(как правило, имеют обрамление белого цвета).

Виды и типы водомеров

Есть несколько видов счетчиков воды, но все их можно разделить на две основные группы: энергонезависимые (используют механические процессы) и энергозависимые (нуждаются в наличии электричества).

Вообще существует четыре вида счетчиков:

Тахометрические (турбинные или крыльчатые). Относятся к механическим устройствам (энергонезависимые). Основная рабочая деталь — небольшая турбина или  крыльчатка, которая находится в воде. Количество воды считается по количеству оборотов, которые крыльчатка делает. Обороты оси крыльчатки заставляют двигаться механический счетчик. Работает с любой водой (жесткой, с повышенным содержанием железа и т.д.), но точность показаний не очень высокая, есть вероятность того, что через несколько лет крыльчатка зарастет и станет вращаться медленнее. Но может так случиться, что крутиться она будет быстрее чем надо. В общем, вариант недорогой и такого типа счетчики в основном и ставят в квартирах.

Тахометричские счетчики воды с крыльчаткой

Индукционные или электромагнитные. Для работы этого прибора требуется электричество. Действие прибора основано на способности воды проводить электричество. Прибор дорог, срок службы большой  — более 10 лет, при отсутствии посторонних включений в воде и ржавчины/накипи в трубах выдает точные данные. Так как прозрачная вода и идеальное состояние трубопровода — это не про наши сети, ставят его нечасто.

Электромагнитный (индукционный) водомер

• Ультразвуковые. Тоже требуют наличия электропитания. Принцип работы — сравнение скорости распространения ультразвука «по» и «против» течения. Точность высокая, но тоже только на чистых трубах. Цена еще выше, хоть и срок службы в районе 15 лет.
• Вихревые. Они анализируют скорость образования вихревой дорожки за препятствием особой формы. Поведение водяного вихря анализируется электронным устройством (тоже требуется электропитание). Работают нормально только с чистой водой без примесей, срок службы — порядка 8 лет.

Из всего сказанного выше получается, что в нашим реальным условиям — старым трубам и не самой чистой воде — подходят только тахометрические счетчики. Их в основном и устанавливают.

Ультразвуковой прибор учета воды

Установка

Как это всегда бывает, когда дело касается бытовых работ, у владельца может возникнуть желание установить счетчик на воду самостоятельно и избежать лишних расходов. И так делать не стоит. Если у вас нет достаточных знаний в этой сфере, то будет гораздо лучше пригласить мастера, поскольку это очень сложный и ответственный процесс.

Ошибки и неточности могут повлечь переплаты и прочие неудобства, и, наконец, вы можете попросту испортить сам прибор. Потому воспользуйтесь услугами частного мастера или сантехника из ЖКХ. Под вашим присмотром будут выполнены установочные работы, а затем нужно дождаться специалиста, запломбирующего ваш водомер.

Принцип работы приборов учета расхода воды

Первые счетчики для холодной и горячей воды применены в Германии уже в 1958 году. Это был крыльчатый водомер, принцип работы которого основывался на движении счетного шестеренчатого механизма, воспроизводящего количество оборотов крыльчатки на циферблат. Современные водомеры делятся на:

• Тахометрические – принцип работы которых основан на подсчете количества вращений крыльчатого элемента. Крыльчатка заключается внутри и вращается от потока воды, при этом в защищенной от потоков части находится прибор, отвечающий за точность показаний.
• Вихревые – конструкция, функционал которой заключен в том, что система водопровода создает вихри, частота которых пропорциональна скорости течения жидкости. Именно на этом основаны исчисления оборудования.
• Магнитные , где магнитное поле индукцируется со скоростью, пропорциональной силе поступающего потока.
• Ультразвуковые . Прибор измеряет расход воды путем анализа акустического эффекта колебаний ультразвука, возникающего при протекании потока жидкости через водомер.

Таким образом, наблюдается то или иное отличие принципа работы каждого водосчетчика. Кроме функциональных особенностей существуют различия по классификации.

Преимущества и недостатки счетчиков для воды

После того, как Вы установите в своей квартире счетчик для воды, практически сразу же увидите его достоинства:

1. Самое главное из них это то, что с этого момента не придется оплачивать лишние кубометры воды. Если ранее приходилось платить по среднему тарифу, который рассчитан с учетом прописанных в квартире людей, даже если водой практически не пользовались, то со счетчиком Вы, сколько используете, за столько же и платите.
2. Еще одно преимущество наличия водосчетчика — это возможность следить за своим расходом воды и при необходимости его контролировать. То есть, если Вы вдруг начнете потреблять воды из водопроводного крана больше, чем может потянуть семейный бюджет, то благодаря счетчику это можно будет заметить и попытаться более рационально и экономно израсходовать данный ресурс. Соответственно это положительно скажется на Вашем кошельке.
3. Как уже выше говорилось, при оплате за водоснабжение по стандартному тарифу, при расчете учитывается каждый прописанный в квартире человек. Если кто-то из членов семьи проживает по другому адресу или временно отсутствует, за него все равно придется платить. А когда ведется учет объема воды, то естественно за этого жильца платить не надо.

Кроме всех достоинств, есть и некоторые недостатки установки счетчика для воды:

1. Если приобрести прибор плохого качества, он может считать кубометры с погрешностью, что отразиться на сумме оплаты.
2. Если счетчик поломается или повредится пломба, то начисления за период ремонта, либо до новой пломбировки будут выполняться по общему тарифу.

Установка счетчика — это нетрудоемкое дело, и оно себя, несомненно, оправдывает. Хоть Вы и понесете определенные затраты на его покупку, установку, пломбирование и проверку раз в пару лет, однако за время пользования им Вы много сэкономите.
