Обзор труб для горячей воды

ГОСТ 3262-75

Стальная водопроводная труба изготовляется в соответствии с ГОСТом 3262-75. В соответствии к этому нормативному документу определяют условный проход и толщину стенок у данной продукции.

Ее могут оснащать накатанной или цилиндрической резьбой. Также они могут быть и без резьбы. Трубопрокатный сортамент, изготовленный по ГОСТ 3262-75, ставят не только в водопроводную сеть, но и в газоподводящуюю.

Кроме этого они нашли свое применение при изготовлении различных конструкций на спортивных площадках. Это турники, опорные конструкции и многое другое.

Видео

В соотношении от толщины стенок есть легкие, обыкновенные и усиленные варианты. Параметры стенок у них также регламентирует ГОСТ 3262-75.

Преимущества и недостатки полипропиленовых труб

Надежность и долговечность труб полипропиленовых для холодного и горячего водоснабжения во многом зависит от качества и эксплуатационных характеристик исходного материала, который отличается высокой прочностью, эластичностью и долговечностью.

Основные преимущества полимерных трубопроводов:

1. При контакте с водой не образуют соляных или щелочных отложений, способствующих коррозии.
2. Диаметр пластиковых труб остается неизменным в течение всего срока эксплуатации.
3. Экологичность продукта, что особенно влияет на качественный состав транспортируемой воды.
4. Материал химически инертен, нетоксичен.
5. Композит хорошо выдерживает давление и краткосрочные перепады температуры.
6. Исключается падение напора из-за трения в трубах (низкая шероховатость).
7. Невысокая теплопроводность.
8. В рабочем режиме на поверхности труб не образуется конденсата.
9. Высокие звукоизоляционные свойства.
10. Композитные изделия изготавливают из непрозрачного материала, что тормозит формирование водорослей и светочувствительных бактерий в процессе транспортировки жидкостей.
11. При замерзании воды в полимерных трубопроводах их структура не разрушается, а растягивается и при размораживании восстанавливается.
12. Монтаж полипропиленовой арматуры не требует специальных навыков. Применение муфтовой сварки позволяет за несколько минут создать герметичное и долговечное соединение.
13. Трубы из полимеров в 9 раз легче стальных водоводов.
14. Невысокая стоимость и простота в обслуживании. Пластик не требует дополнительной тепло- и гидроизоляции.

Полипропиленовые трубы отличаются повышенной стойкостью, высокой рабочей температурой.

Из недостатков полимерных труб можно выделить несколько позиций, это:

• высокие показатели линейного расширения;
• невозможность монтажа и эксплуатации в условиях низких температур;
• низкая устойчивость материала к ультрафиолетовому излучению;
• не допускается использование пластиковых изделий в системах огнетушения.

Деформационные и прочностные характеристики пластиковых трубопроводов во многом зависят от температуры транспортируемой среды. Поэтому проектирование напорных полимерных сетей необходимо производить с учетом температуры эксплуатации, технических условий выполнения работ и запланированного срока службы конструкции.

Делаем водопровод из пластиковых труб

Провести монтаж можно самостоятельно. Для этого понадобится специальное устройство, которое называется паяльником. Агрегат стоит для одноразового пользования дорого, поэтому можно взять его в аренду. Для понимания того, как соединяются элементы, рекомендуется потренироваться на дешевых фитингах.

Шаг 1. Определяются точные места расположения потребителей холодной и горячей воды. На стены наносится необходимая разметка будущего водопровода. При этом учитывается длина гибкой подводки. Она должна легко подключаться к трубам.

Шаг 2. Определение способа укладки. Последовательное или тройниковое подключение на рис. а) позволит сэкономить на закупке материалов, но более 2 приборов могут обеспечиваться водой с недостаточным давлением при единовременном открытии нескольких точек.

Параллельная (на рис. б) разводка водопровода обходится дороже из-за большего метража труб и необходимости приобретения коллектора. Зато давление на всем протяжении магистрали одинаковое и отключать в случае ремонта все приборы не обязательно.

Шаг 3. Сборка счетчиков. Этот вопрос рекомендуется доверить специалисту. Шаг 4. Установка клипс со средним шагом в 1,5 м. На них будут крепиться горизонтально расположенные трубы. Если предусмотрена скрытая проводка, то формируются штробы. При этом учитывается, что монтаж проводится вдоль стен или полов, поэтому чаще соединения бывают прямыми и под углом в 90 градусов. ХВС рекомендуется проводить над ГВС.

Шаг 5. Собираются линии холодного и горячего водоснабжения. Для этого понадобятся паяльник, труборез, рулетка с карандашом или маркером и уровень.

На этом этапе происходит несколько действий:

1. Трубные изделия нарезаются с учетом до 1,5 см, которые входят в соединительный фитинг. Проверить глубину можно вставив в него трубу без нагревания. Угол среза должен быть строго перпендикулярным по отношению к основанию трубы.
2. Торцы зачищаются от заусенцев и обезжириваются.
3. Отмечается глубина вхождения трубы в фитинг.
4. Паяльник оснащается насадками соответствующего диаметра.
5. Инструмент нагревается до 260 градусов по Цельсию.
6. Элементы надеваются на гильзу паяльника до указанного предела. Не соответствующие заданным параметрам фитинги сразу отбраковываются, ибо монолитное соединение обеспечено в этом случае не будет. Нагрев подходящих деталей должен проводиться одновременно. Время плавления, выдержки и остывания в зависимости от диаметра пластиковой трубы и глубины сварки может быть разным. Ниже в таблице указана необходимая информация.
7. В процессе соединения с применением небольших усилий запрещается вращение элементов относительно своей оси. Это говорит о том, что соединительные элементы фиксируются сразу под должным углом. Корректировка допускается только в первые секунды.

Шаг 6. Резьбовые фитинги. Их устанавливают в местах подключения приборов и гибкой подводки.

Шаг 7. Отдельно берутся в расчет счетчики. Все соединения рекомендуется проводить с применением льна, пасты или уплотнительной ленты.

Шаг 8. Проверка водопровода. Первый запуск допускается не ранее, чем через час после сборки конструкции. Стоит начинать с того, что менее опасно в случае наличия зазоров в местах соединения элементов.

Шаг 9. Устранение всех неполадок и ошибок при сборке водопровода. Для этого разъединяются элементы или заменяются полностью между ближайшими фитингами или подключениями. Можно вырезать участок и добавить еще пару соединительных элементов. Второй вариант более экономичный, но рисков больше. Поэтому рекомендуется предпочесть полную замену.

Шаг 10. Подключение всего оборудование.

Шаг 11. Вызов представителя обслуживающей компании для снятия показаний счетчиков и установки пломб. После этого можно переходить к полноценной эксплуатации.

Заключение

Какой вид пластиковых трубопрокатных материалов применять – выбор зависит от конкретных условий эксплуатации и характера водопровода (холодный, горячий, отопление или канализация). Для каждого из них нужно применять специальные изделия, отвечающие соответствующими требованиями.

Смотреть видео

Какие трубы выбрать для водопровода.

Отдельно можно акцентировать внимание на пластиковых трубах для горячей воды, идеально подойдут — полипропиленовые изделия с маркировкой PN 20 и PN 25, для холодного — полипропилен PN 10 и PN 16. А долговечность правильно смонтированной пластиковой магистрали обеспечивается самим материалом. Успехов вам!

Успехов вам!

А долговечность правильно смонтированной пластиковой магистрали обеспечивается самим материалом. Успехов вам!

Виды пластмассовых труб для водопровода

Ассортимент труб из пластика представлен несколькими разновидностями. Каждый вид имеет свои отличия и преимущества.

Трубы из поливинилхлорида (ПВХ или PVC). Одни из первых видов труб, получивших широкое распространение в хозяйстве и промышленности. Обладают самой низкой стоимостью среди остальных водопроводных труб. Имеют достаточно эстетичный внешний вид, поэтому могут использоваться даже в открытых системах водоснабжения. Чаще всего монтаж пластиковых труб осуществляется сваркой или фитингами, а вот изделия из поливинилхлорида можно монтировать с помощью «холодного» способа. Для сварки применяется специальный сантехнический клей, а также манжеты из резины.

Трубы из ПВХ в целом устойчивы к климатическим изменениям, но лучше проявляют эксплуатационные качества в холодной среде. Для прокладки горячего водопровода в бытовых условиях ПВХ не рекомендуется, так как при нагревании до 50-60 градусах этот материал начинает плавиться. Больше подходит для горячей воды ХПВХ – хлорированный ПВХ. Трубы из ХПВХ неплохо проявляют себя даже в отопительных системах.

Трубы ПВХ подходят к использованию системах холодного водоснабжения

Трубы из полипропилена (PP). Лёгкие и прочные трубы, предназначенные не только для водоснабжения, но и для системы «теплых полов» и централизованного отопления. Одним из несущественных недостатков пластиковых полипропиленовых труб можно назвать их неспособность гнуться. Для изгибов и поворотов конструкции используются комплектующие материалы: уголки, тройники.

Полипропилен достаточно устойчив к температурным перепадам благодаря многослойной структуре. Трубы из ПП монтируются методом термической сварки, создающей очень плотный, практически монолитный стык. Это значит, что с использованием полипропиленовых труб невозможно сделать разборное соединение.

Трубы из полиэтилена (PE). Полиэтилен является очень эластичным материалом, поэтому его применяют для проведения водопровода даже на территориях с повышенной сейсмической активностью. Выпускаются такие виды полиэтиленовых труб: высокого давления (ПВД) и низкого давления (ПНД).

Полиэтиленовые трубы используются в качестве обсадных для скважин на дачных участках

Пластиковые трубы-ПВД применяется в магистральных трубопроводах, в качестве укладки обсадных труб для скважин. Из-за низкой плотности полиэтилена высокого давления такие виды труб не используются в быту.

Трубы ПНД, как правило, имеют черный цвет (могут встречаться модели с маркировочными полосками синего цвета). Черные пластиковые водопроводные трубы рекомендуются для проведения питьевого водоснабжения. Полиэтилен низкого давления становится мягким под воздействием горячей воды. Во избежание разрывов сети использовать такие трубы для отопительных систем и горячего водопровода не рекомендуется.

Монтаж труб пластиковых черных для водопровода имеет несколько особенностей. Не рекомендуется проводить ремонтные работы при температуре менее +5 градусов, так как полиэтилен теряет гибкость при низких температурах. Если необходимо осуществить монтаж полиэтиленовых труб в зимнее время, применяется изоляция. Монтаж полиэтиленового трубопровода может быть проведён способом электросварки и с помощью обжимных (компрессионных) фитингов.

Трубы из сшитого полиэтилена (PEX). Намного лучше подходят в качестве трубопровода для горячей воды, чем пластмассовые трубы из ПНД. Производство труб из сшитого полиэтилена происходит под давлением, в результате чего свойства материала улучшаются. Их монтаж возможен при помощи соединительных деталей – фитингов. Для снижения вероятности попадания внутрь труб кислорода, при их укладке рекомендуется создавать дополнительное покрытие диффузионным барьером.

Трубы-PEX устойчивы к высоким температурам, поэтому используются в системах горячего водоснабжения отопления

Трубы из металлопластика (PEX-AL-PEX). Имеют многослойную структуру. Производятся на основе сшитого полиэтилена, внутри труб располагается слой алюминиевой (реже – медной) фольги. Основной способностью, отличающей металлопластиковые трубы от других пластмассовых моделей, является возможность сохранения формы при сгибе. Они также выдерживают высокие температуры и атмосферное давление, но могут расширяться при тепловых колебаниях. При прохождении по металлопластиковым трубам горячей воды наблюдается их незначительная деформация.

Секреты монтажа металлопластиковых труб

Труба из металлопластика продается упакованной в бухты. При распаковке не следует пользоваться ножом или другими острыми инструментами — можно повредить полотно вместе с упаковкой. Распрямляются и выравниваются вручную, затем с помощью рулетки, маркера и трубореза нарезаются куски необходимой длины. Срезы обрабатываются и зачищаются, с торцов снимаются фаски.

Инструменты для монтажа металлопластиковых труб

Для соединения используются обжимные или прессовые фитинги. Сборка проходит по разным технологиям.

Установка обжимной муфты:

• Проверить уплотнители. Они должны быть четко в пазах.
• На трубу надевается накидная гайка, после нее «сухарь».
• Затем насаживается штуцер.
• «Сухарь» придвигается к штуцеру и вручную до упора завинчивается гайка.
• Рожковыми ключами затягивается гайка.

Обжим металлопластиковых труб

Установка пресс-муфты:

• Торцы зачищаются от заусенцев, грязи.
• Муфта надвигается на трубу и надевается на штуцер.
• Специальные прессовочные клещи фиксируются в положении, и обойма закрывается до щелчка.
• Опрессовка фитинга проводится с помощью сжатия ручек клещей.

Обе технологии эффективны, но вторая требует покупки дополнительного инструмента. В первом случае образуется разъемное соединение, во втором — монолитное.

Правила соединения металлопластиковых труб с помощью пресс-фитинга

Сборка водопровода

Способ монтажа полипропиленовых труб — низкотемпературная пайка. Поверхности трубы и фитинга оплавляются при контакте с тефлоновой насадкой паяльника и совмещаются друг с другом. Благодаря молекулярной диффузии пластик деталей сплавляется в единое целое, и после охлаждения соединение готово к эксплуатационным нагрузкам.

Нагрев деталей низкотемпературным паяльником

Как паять

Как долго нужно греть трубу и фитинг паяльником? Исчерпывающая инструкция содержится в приложении к СНИП 2.04.01-85, описывающем правильный монтаж полипропилена.

Наружный диаметр водопровода, мм	Нагрев, сек	Время соединения, сек
16	5	4
20
25	7
32	8	6
40	12
50	18

Стоит перегреть трубу — и расплавленный пластик уменьшит ее просвет

У пайки водопровода своими руками есть несколько тонкостей.

• При совмещении трубы и фитинга с насадкой паяльника и при соединении деталей друг с другом их нельзя поворачивать вокруг продольной оси. При повороте на поверхности пластика останутся волны, которые снизят качество соединения, оставив внутри фитинга полости;
• Пайку можно начинать не менее чем через пять минут после включения паяльника;
• Подвергать соединение эксплуатационным нагрузкам можно лишь после полного охлаждения (2 минуты для диаметров 16-25 мм и 4 минуты для диаметров 32-50 мм);
• Трубы полипропиленовые горячего водоснабжения армированные алюминием перед сваркой с фитингом нуждаются в зачистке. Шейвер или торцеватель (эти инструменты отличаются лишь положением ножей) удаляют внешний или внутренний слой фольги, позволяя сварке объединить фитинг с внутренней полимерной оболочкой трубы.

Удаление армирующего слоя с помощью шейвера

Зачищенная труба: фитинг сваривается с внутренней полипропиленовой оболочкой

Как прокладывать

Несмотря на армирование, длинный розлив или подводка ГВС будут заметно менять свои размеры при колебаниях температуры.

Отсюда вытекают особенности их монтажа:

Повороты водопровода не должны жестко фиксироваться: колено на изгибе выполняет функции компенсатора удлинения;

Самокомпенсация полипропиленового водопровода ГВС

На длинных прямых участках ввариваются компенсаторы — сильфонные, кольцевые или П-образные;

На фото — стояки ГВС и полотенцесушителей с кольцевыми компенсаторами

• Крепление труб вблизи компенсаторов должно быть скользящим. Неподвижные крепления должны обеспечивать удлинение участка водопровода в направлении ближайшего компенсатора;
• При прокладке полипропиленового водопровода ГВС в штробе или стяжке он изолируется материалом с низким коэффициентом трения (обычно — вспененным полиэтиленом). На изгибах труб в штробах нужно оставлять компенсационные просветы размером около 10 миллиметров.

Укладка полипропилена в стяжку: трубы упакованы в теплоизолирующие оболочки из вспененного полиэтилена

https://youtube.com/watch?v=fKf2kG7gHvw

Полипропиленовые трубы — основные характеристики

Полипропилен — это твёрдый полимер (температура плавления +170°C). Этот теплостойкий материал обладает диэлектрическими свойствами, устойчив к действию кислотно-щелочной среды даже при повышенных температурах, к воздействию минеральных и растительных масел и водных растворов солей при температурах выше +100°C. Полипропилен мало подвержен растрескиванию под воздействие агрессивных сред.

Невысокая морозостойкость — всего до -30°C — один из немаловажных недостатков полипропилена. Для повышения этой характеристики полипропилен модифицируют каучуком. Морозостойкий полипропилен несколько уступает немодифицированному полипропилену в жесткости, но превосходит его по морозостойкости, которая у этого материала доходит до -50°C.

На сегодняшний день полипропилен является самым безопасным видом полимеров, поэтому он используется в промышленности для производства труб, которые можно применять для монтажа холодного и горячего водоснабжения, для транспортировки сжатого воздуха, газа и разных агрессивных жидкостей.

Трубы из полипропилена — достоинства и недостатки

Трубы из полипропилена обладают массой достоинств:

Долговечностью — изделия служат до 50 лет.

Низкой теплопроводностью — нет потери температуры горячей воды внутри труб, а на поверхности не образуется конденсат.
Гладкая поверхность труб внутри и снаружи препятствует наслоению различных отложений.

Экологической безопасностью — это особенно важно при транспортировке питьевой воды.
Удобством монтажа и маленьким весом.

К недостаткам труб из полипропилена относятся:

• Уменьшение долговечности эксплуатации при постоянных высоких температурах транспортируемой жидкости.
• Потеря формы при нагреве из-за высокого коэффициента линейного расширения.

Устраняются эти недостатки армированием полипропиленовых труб алюминиевой фольгой, стекловолокном или композитными материалами.

Гидравлический расчет

Чтобы определить наиболее экономичные сечения водопровода, проводят гидравлический расчет. Должно выполняться условие обеспечения требуемого расхода воды, сохранения давления и минимальных потерь напора. Учитываются:

• расчетное направление движения воды;
• расход согласно нормам водопотребления;
• характеристики водоразборной арматуры и количество точек;
• коэффициент перенаселенности жилья;
• потери напора из-за трения по всей длине трубы.

По результатам расчета подбирают диаметр водопроводных труб исходя из таблицы размеров и сортамента изделий.

Для определения потерь напора используют таблицы Шевелева или онлайн-программы.

В таблицах для гидравлического расчета стальных, чугунных, асбестоцементных, пластиковых и стеклянных водопроводных труб содержатся готовые показатели в зависимости от диаметра, материала, длины линии, давления в сети. Потери определяют на каждом участке и суммируют. По найденному значению определяют требуемый расход и мощность насоса.

Пример гидравлического расчета по таблицам Шевелева

Водопроводная система — сложная инженерная коммуникация

Важно выбрать трубы с учетом их технических, правильно выполнить монтаж

Условия эксплуатации

Условия, в которых служат трубы для систем горячего водоснабжения, сильно различаются в зависимости от применяющейся схемы подачи ГВС.

Вот два основных сценария:

Описание

Для нагрева воды служит двухконтурный газовый котел

Автономное приготовление горячей воды водонагревателем, двухконтурным котлом или газовой колонкой, централизованное (см. Газовый котел для отопления и горячего водоснабжения: разновидности и особенности, на которые нужно обратить внимание при выборе) горячее водоснабжение с нагревом за счет теплообмена с теплоносителем при закрытой схеме теплоснабжения. Температура воды в трубах горячего водоснабжения держится в установленных действующими СНиП пределах (50-75°С) вне зависимости от любых внешних условий

Давление стабильно и равно давлению в магистрали холодного водоснабжения (обычно 1,5 — 4 кгс/см2).

Элеваторный узел с врезками горячего водоснабжения

Централизованное горячее водоснабжение с отбором технической воды из теплотрассы (с подающего или обратного трубопровода) через врезку в элеваторный узел. Штатная температура в трубах горячего водоснабжения — 60-75 градусов, штатное давление — до 7 кгс/см2.

Итак, в обоих случаях температура воды не может превысить 75 градусов, а давление — безопасных для любых видов напорных труб для ГВС 6-7 атмосфер. Правильно? Нет.

Если в первом случае серьезные отклонения от номинальных значений температуры и давления исключаются самой схемой горячего водоснабжения, то во втором возможен ряд форс-мажорных  сценариев.

Приведем несколько наиболее показательных примеров:

Гидроудары. Мгновенная остановка движения воды в замкнутом контуре или его чрезмерно быстрое заполнение приводит к кратковременному скачку давления на фронте потока. Оно может увеличиться на доли секунды до 30-40 атмосфер. Причиной гидроудара становятся упавшие щечки клиновой задвижки или быстро открытая/закрытая неопытным слесарем запорная арматура (см. Гидроудар в системе водоснабжения: отчего возникает и как избежать);

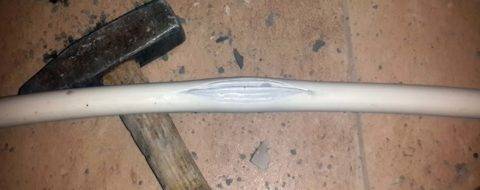

Последствия гидроудара на водоснабжении

Испытания теплотрасс на плотность сопровождается повышением давления в них до 12-15 кгс/см2. Цель испытаний — выявить слабые места теплотрасс и спровоцировать порывы труб вне отопительного сезона, исключив аварийные ситуации зимой.

На время испытаний перекрываются входные задвижки элеваторного узла. Однако неисправность арматуры или невнимательность слесарей может привести к тому, что штатное давление в системе ГВС будет превышено как минимум вдвое;

Зимой максимальная температура воды в 75 градусов обеспечивается ручным переводом водоснабжения на обратный трубопровод теплотрассы. На подаче в холода могут быть все 150°С. Если по какой-то причине ГВС осталось запитанным с подачи, трубы водоснабжения разогреются до температуры, далеко превышающей пределы их термостойкости.

Температуры подачи и обратки теплотрассы при разных уличных температурах

Выводы

Они довольно очевидны:

1. В системе ГВС с автономным приготовлением горячей воды можно использовать любые пластиковые и металлопластиковые трубы, подходящие по заявленным техническим характеристикам (температуре и давлению);

Автономное горячее водоснабжение: бойлер подключен к водопроводу металлопластиком

1. В системе с централизованной подачей горячей воды непосредственно из теплотрассы (читай — из врезки в элеваторный узел) стоит применять только металлические трубы, стойкие к высоким давлениям, гидроударам и перегреву.

При централизованной подаче ГВС из теплотрассы используйте металлические трубы

Какой материал лучше выбрать?

Обзор материалов дал понять, что у каждого есть свои сильные и слабые стороны. Так что при выборе имеет смысл придерживаться связки «характеристики – простота монтажа и обслуживания – цена».

Металлические трубы более надежные в плане термостойкости, полимерные выигрывают в цене.

Но условно из всех перечисленных можно выделить трех фаворитов в разных категориях:

1. Оптимальный – армированный пропилен или сшитый полиэтилен. Хорошие показатели и доступный ценник от 41 руб./м.
2. Самый экономичный вариант – полипропилен. Стоимость труб начинается от 14 рублей за погонный метр.
3. Самый долговечный – медь. Способны служить до 100 лет, но стоимость стартует со 180 рублей.

Все, что необходимо знать о горячей воде, представлено в этом разделе сайта.

Какие бывают муфты для пластиковых труб?

Выбор деталей широк, но лучшие уже используют новый европейский стандарт латуни — марку №602. Разновидностей много, к сшитому полиэтилену идеальна, на наш взгляд, – натяжная гильза. Компрессионные фитинги – тоже классная штука, можно затягивать смело – сантехники говорят, что ни разу не лопнул ни один, в отличие от китайских, где при затягивании гайка трескается пополам. Отводы, тройники, тройники с резьбами – на любой вкус. Вне конкуренции – компрессионные фитинги с пресс-технологией.

Водорозетки – интересное инженерное решение. Короткие – устанавливают в штробах водопровода основательных кирпичных домов, а также из теплоблоков и в бетоне. Удлинённые — при каркасном строительстве, где есть сип-панели или гипсокартон. Также присутствуют фитинги латунные и пластиковые.

Мы уверены, что пластмассовые изделия по определению должны быть дешевле, чем металлопластиковые и латунные элементы, поэтому считаем состояние рынка не совсем справедливым. Раскрученная торговая марка может оценивать пластиковый фитинг даже дороже латунного. Невозможно объяснить в чём логика, так что думайте сами — решайте сами.

Итог – нет плохого материала, из рассматриваемых нами, в статье. Есть обстоятельства, под которые он подбирается и умелые профессиональные руки. От этого и будет зависеть срок службы. Так что однозначного ответа на то, какая пластиковая труба лучше все же нет.

Пусть в вашем доме всегда будет тепло и чистая вода!

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

• ножницы для резки;
• шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
• сварочный аппарат с температурой до 260 °C;
• штроборез либо болгарка для вырезания полости в стене;
• зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:

1. Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
2. Перфоратором или зубилом удаляется бетон между прорезями.
3. Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
4. Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
5. Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Статья по теме: Как крепить сэндвич панели к стене

Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.

После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.

Лучшие трубы армированные алюминием

Трубы, при изготовлении которых был создан дополнительный тонкий слой из алюминия, в соответствие со всеми стандартами могут применяться при возведении отопительной системы. Несмотря на то, что они универсальны, необходимо подбирать трубу по диаметру и теплостойкости, исходя из конкретной задачи.

3. Армированная труба Banninger WATERTEC Stabi

Труба от компании Banninger предназначена для использования в системах, в которых вода не нагревается выше 70 градусов.

Стоимость: 193 рубля.

Армированная труба Banninger WATERTEC Stabi

Плюсы

• высокое качество;
• простота монтажа;
• прочность.

Минусы

• высокая стоимость;
• выдерживает невысокую температуру, по-сравнению с другими трубами.

По мнению покупателей, трубы компании Banninger – одни из лучших на рынке. Чтобы в процессе использования не возникало неполадок, необходимо подобрать тип трубы, который на 100% подойдет к монтируемой системе отопления или водоснабжения.

Цены на трубу Banninger WATERTEC Stabi

Армированная труба Banninger WATERTEC Stabi

2. Труба SPK 1020PM

Данную трубу можно использовать при проведении работ по монтажу ХВС и ГВС. Также она подходит для укладки технического водопровода и может использоваться на промышленных предприятиях. Для армирования трубы была использована алюминиевая фольга. Для укладки трубы может потребоваться торцеватель.

Стоимость: 68 рублей.

Труба SPK 1020PM

Плюсы

• высокое качество;
• универсальность;
• возможность установки в быту и на предприятиях.

Минусы

• высокая стоимость;
• для монтажа требуется специальный инструмент.

По мнению покупателей, труба полностью соответствует стоимости и имеет отличное качество. Длина одного отрезка – 4 метра. Для монтажа большой системы используются соединительные элементы.

Цены на трубу SPK 1020PM

Труба SPK 1020PM

1. Армированная труба Vikma PN 25

Главное преимущество трубы от компании Vikma  — высокая прочность и универсальность. Трубы можно использовать при прокладке систем холодного и горячего водоснабжения, они хорошо выдерживают высокое давление. В некоторых случаях, если правильно подобрать диаметр, трубу компании VIKMA можно использовать для прокладки пневмопровода. Главная особенность трубы – отсутствие необходимости проведения зачистки перед сваркой.

Стоимость: 40 рублей

Армированная труба Vikma PN 25

Плюсы

• простота монтажа;
• высокая степень прочности;
• выгодная стоимость;
• долговечность.

Минусы

требуется ремонт отдельных участков  через 3-5 лет после установки.

Чтобы не возникало проблем в процессе эксплуатации, необходимо раз в 1-2 года проверять состояние трубы, и в случае необходимости менять отдельные участки. Покупатели отмечают, что труба очень прочная, и если не нарушать условий эксплуатации, проблем не возникает.

Как подобрать правильный размер магистрали

Чтобы выбрать нужный диаметр для водопровода в квартире, требуется знать скорость (V) потока воды в подводящей сети и средний расход жидкости (Q).

Для жилых помещений его вычисляют с помощью следующей формулы:

D = √ (4 – Q – 1000/п х V), где:

• D – диаметр пп трубопровода;
• V – скорость движения воды (составляет от 0,7 до 2 м/с);
• п – число Пи ≈3,14.

Если вас волнует вопрос, какие полипропиленовые трубы лучше для водопровода в квартире, то в основном в жилых помещениях используют трубы ⌀20 мм.

В многоэтажках устанавливают трубопровод в зависимости от этажности здания:

• до пяти этажей – стояк делают из пластиковой трубы ⌀25 мм;
• с шестью и более этажами – ставят трубы ⌀32 мм.

Для подключения к ГВС квартир, подъездов, домов и кварталов используется труба полипропилен для горячей воды разного диаметра. По квартирам прокладывают в основном изделий ⌀20 мм. Чем выше расход воды в здании, тем большие должна быть пропускная способность трубопровода, а соответственно их диаметр.

Диаметр полипропиленовых труб для водоснабжения определяют по итогам расчетов пропускной способности трубопровода. При этом надо учитывать, что на пропускную способность влияет качество воды. Если качество жидкости плохое, то нужно устанавливать дополнительно фильтры, чтобы в водопроводе не откладывались различные примеси и не разводились микробы. Нужно помнить, чем чище вода, тем выше пропускная способность водопровода.

От чего зависят размеры ПП труб

Размеры полипропиленового трубопровода зависят от температуры перекачиваемой жидкости, давления и количества потребляемой воды. Первым делом выбирают изделия по предназначению: для канализации, для водоснабжения или отопления. При этом пользуются классификацией и специальной таблицей, в которой указаны размеры труб из полипропилена.

Диаметры полипропиленовых трубопровода и железных аналогов различаются несущественно, но по многим параметрам полипропиленовые изделия лучше (мало весят, легко перевозятся и монтируются, не боятся коррозии и т.д), да и срок службы у них больше. К тому же, за полимером проще ухаживать, да и выглядит он более эстетично.
