От воды к земле
Альтернативой грунтово-воздушным теплообменником является «водно»-грунтовый теплообменник. Как правило, он схож с геотермальным тепловым насосом за счет трубопровода, проложенного в почве горизонтально (хотя может быть и вертикальный зонд) на глубине, схожей с аналогичной величиной для грунтово-воздушного теплообменника. Он использует трубу длиной примерно вдвое больше обычной при диаметре в 35 мм, к примеру 80 метров, в сравнению с ГВТ длиной в 40 метров. Катушка теплообменника располагается перед вытяжным отверстием вентилятора-теплоутилизатора. В качестве жидкость теплообменника, как правило, используется жидкий охлаждающий солевой раствор (сильно посоленная вода).
Многие европейские постройки сейчас используют эту систему из-за простоты установки. Не требуется никакой точки дренажа, также это – безопасно из-за пониженного риска просачивания почвы.
Виды ТО
Схема и принцип работы рекуперативного теплообменника
По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.
По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.
По конструкции теплообменники бывают нескольких видов.
Разборные
Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.
Пластинчатые
Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель
Отличаются методом соединения внутренних пластин:
- В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
- В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
- В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.
Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.
Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.
Кожухотрубные
Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.
Спиральные
Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².
Двухтрубные и труба в трубе
Схема теплообменника «труба в трубе»
Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.
Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.
История появления и внедрения
Изобрели кожухотрубные (или кожухотрубчатые) теплообменники в начале прошлого века, дабы активно использовать при работе ТЭС, где большое количество нагретой воды перегонялось при повышенном давлении. В дальнейшем изобретение стали использовать при создании испарителей и нагревающих конструкций. С годами устройство кожухотрубного теплообменника совершенствовалось, конструкция стала менее громоздкой, ее теперь разрабатывают так, чтобы было доступно чистить отдельные элементы. Чаще стали применять подобные системы в нефтеперегонной промышленности и производстве бытовой химии, поскольку продукты этих отраслей несут в себе массу примесей. Их осадок как раз и требует периодической чистки внутренних стенок теплообменника.
Выбираем конструкцию прибора
Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.
Змеевик
Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.
Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.
Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи. Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.
Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.
Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.
В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также изготовление регистра без верхней полки. Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.
Теплообменник для теплого пола – устройство для обогрева водяных полов
Занимаясь устройством напольного обогрева посредством водяных полов, зачастую применяют коллекторную систему подачи воды и котлы. Однако сегодня с ними наряду стоит еще один прибор – теплообменник для теплого пола. Принцип работы прибора, какие функции устройство выполняет и его преимущества – вот главные темы, что будут обсуждаться в статье.
Теплообменник в коллекторной системе
Особенности действия устройства
Теплообменник – это аппарат, что проводит обмен теплом теплоносителей в напольной и центральной системе отопления. Кроме широкого применения устройств для обмена теплом в промышленных отраслях, некоторые модели нашли свое место в коммунальном хозяйстве.
Главной функцией теплообменника признана передача тепловой энергии от воды, что поступает из центрального стояка, к воде, циркулирующей по трубопроводу напольного обогрева в квартире. Также обмен может производится от газа к воде. Самый примитивный теплообменник выглядит, как устройство типа «труба в трубе». Принцип нагрева воды можно сравнить в таком случае с приготовлением еды на паровой бане. Ниже можно рассмотреть обобщенную схему действия системы отопления с прибором.
Схема теплообменной системы
Благодаря теплообменнику напольное отопление не зависит от центрального отопления, однако кроме самого теплообменника придется также использовать узел с грязевиком для подпитки, группу безопасности, а также расширительный бак.
Схема подключения теплообменника
Преимущества
Применяя теплообменные устройства при обогреве квартиры водяным полом можно получить массу преимуществ.
Если монтаж водяного пола осуществили в многоквартирном сооружении с центральной отопительной системой, правильным решением будет применить теплообменник для водяного теплого пола, ведь он разработан с целью исключения влияния домашнего напольного обогрева на гидравлику отопления всего здания.
Кроме того, подключение нескольких теплообменных приборов к центральным отопительным стоякам позволит исключить поступления в трубопровод водяного пола ржавой и мутной жидкости из коммунальной системы. Тогда по трубам полов течет чистая вода, что значительно увеличивает надежность и долговечность многих составляющих частей системы.
Конструкция и принцип работы пластинчатого теплообменника
Доступные программы скачиваются, в расчете теплообменника использовать можно несколько версий, для большей уверенности в результативности.
К недостаткам — отсутствие функции подогрева воды.
В случае, когда выбирается схема подключения в одну ступень. Однако более популярными сегодня являются пластинчатые паяные системы обеспечения теплом, и популярность их основана на отсутствии зажимных элементов. Рассмотрим несколько примеров схем.
То есть при монтаже после чистки все станет на свои места без особого усилия
Перед монтажом пластинчатого теплообменника важно учитывать, что расчет, проводимый своими руками для пластинчатого теплообменника для котла, входящая температура не должна превышать 55 градусов. Выдавая большой расход, скоростные агрегаты немного недогревают выходящую жидкость, этот недостаток обнаружен специалистами во время эксплуатации
Один из вариантов двухступенчатого подключения теплообменников В данном случае первичный нагрев идет от обратного трубопровода отопления.
Тут она доводится до нужной температуры и уходит потребителю. Кондиционеры, подогреватели, пластичные теплообменники, соответственно, нуждаются в более сложном обслуживании при помощи компьютерного и сервисного обеспечения. Управление температурой происходит при помощи датчика и регулирующего клапана, установленного на обратке можно и на подачу поставить.
Так же за помощью можно обратиться к специалисту, который проведет своими руками расчет, не озадачивая клиента. Имея такую же мощность, он по размерам втрое меньше кожухотрубного, при этом способен обеспечить большой расход нагреваемой среды, например, воды для нужд ГВС. Эти выходы могут быть в виде фланца, трубы под сварку, резьбового соединения.
Принцип работы пластинчатого теплообменника.
Кожухотрубные Кожухотрубные теплообменник для горячей воды от отопления проще по конструкции, но менее эффективны, из-за чего, для обеспечения необходимой температуры, должны иметь солидные размеры. Толщина пластины зависит от максимального рабочего давления. Опыт и умения специалистов позволяют как выполнить простейшие расчеты, так и сложный монтаж с пуско-накладкой. Недостатком этой схемы является сильно завышенная нагрузка на систему отопления и неэффективный нагрев воды во втором контуре при большем перепаде температур. Для этого понадобиться помощь специализированных кадров той или иной компании.
Важным является и температурная разница минимум в 10 градусов. Значение для раковины умножается на количество устройств в доме, которые могут использоваться параллельно, и складывается со значением для ванны или душевой в зависимости от того, что именно используется. Недостаток: дороговизна, обусловленная подключением двух теплообменников для приготовления горячей воды. Доводится температура до нормы при помощи повторного нагрева, но уже от теплоносителя, который идет на подачу. SYSTHERM Теплообменники в горячем водоснабжении На сегодняшний день организация процессов по обеспечению водой — это одно из главных условий для создания уютной жизни граждан.
Теплообменник (регистр) для бани — какой выбрать и как подключить, чтобы греть воду?
Изготовление самодельного теплообменника
Чтобы изготовить теплообменник своими руками. необходимо учесть множество нюансов. Только тщательно продумав все этапы работы, в конечном результате вы получите устройство, которое сможет обеспечить оптимальную температуру в доме. Основным плюсом устройства, изготовленного своими руками, является то, что цена такого изделия значительно ниже, ведь тратиться придется только на покупку материалов.
Чтобы обеспечить максимальный уровень отопления дома, необходимо правильно выбрать материал для теплообменника. Каждый металл имеет свой уровень теплопроводности. У меди этот показатель в 7 раз выше, чем у стали, поэтому 2 трубы одинакового диаметра способны обеспечивать разный уровень обогрева. Поэтому оптимальным вариантом для такого устройства является именно медь. Цена при этом у данного материала вполне приемлема.
Что касается определения мощности теплообменника, то данные вычисления достаточно трудны. Связано это с тем, что слишком большое количество факторов влияет на этот показатель. Однако в среднем один метр змеевика диаметром в 50-60 мм способен выдавать 1кВт тепловой мощности. От этого показателя можно отталкиваться при проведении расчетов.
Особенности конструкции при изготовлении своими руками могут быть самыми разными
Можно сварить трубу в виде змеевика или же обычного прямоугольника, однако есть перечень правил, на которые стоит обращать внимание в обязательном порядке:
- Диаметр внутренней части трубы не должен быть меньше 5 мм. В противном случае вода может просто закипеть.
- Чтобы не допустить перегрева металла, толщина стенок должна быть не менее 3 мм.
- Между стенками топки и теплообменником должен быть зазор, размер которого 10-15 мм. Ведь металл имеет свойство расширяться.
Такими основными правилами обладает водяной теплообменник. Его изготовление (при должном владении сваркой) не составит особого труда. Правильный подход к системе отопления дома позволит обеспечить комфортные условия проживания.
Обязательно прочтите эти материалы:
- Труба дымохода в бане
- Теплообменники для горячего водоснабжения
Как изготовить самодельный теплообменник
Регистр из нескольких труб
Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.
Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.
Материалы для изготовления
Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи
Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.
Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.
Если предполагается топить печь углём, лучше установить теплообменник из чугуна. Этот металл более крепкий, и стенки устройства долго не будут прогорать.
Расчет мощности теплообменника
Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.
При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.
Можно взять для примера какую-либо известную модель котла и в соответствии с его параметрами изготовить свой самодельный теплообменник.
Особенности конструкции
Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.
При изготовлении теплообменника своими руками нужно соблюдать несколько условий:
- ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
- толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
- зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.
Особенности монтажа
Теплообменник устанавливают внутрь печи в процессе ее кладки
Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.
- На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
- При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
- После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.
Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:
До сих пор мы говорили только о теплообменниках в системе водяного отопления
Обратим внимание и на другие сферы их применения
Теплообменник своими руками
Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.
Как сделать теплообменник своими руками?

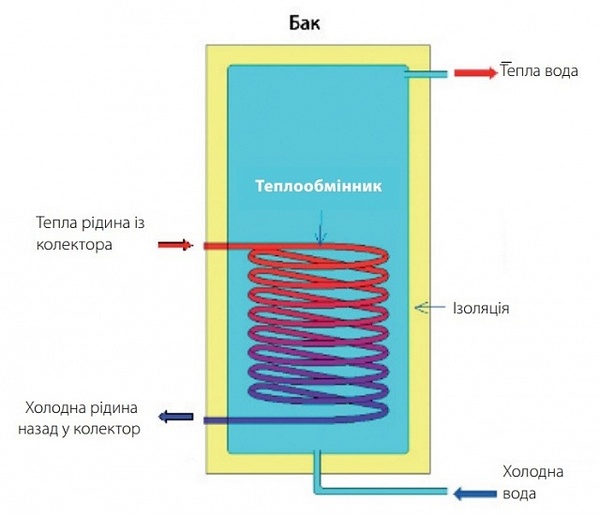

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.
Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.
Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.
Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.
Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях. Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами
Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами
Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости
Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.
С этим читают
Виды
По своей конструкции устройства данного класса подразделяются на две основных категории:
- трубчатые,
- пластинчатые.
Для бытовых нужд используются устройства пластинчатого типа, благодаря большему удобству использования и эффективности, а также лёгкой транспортировке и установке. Среди трубчатых устройств в быту, как правило, используют кожухообразный вариант.
Пластинчатые
Пластинчатый тип теплообменников представляет собой конструкцию из пластин, установленных параллельно друг другу и соединённых в едином корпусе. Носитель и приёмник тепла протекают в отдельных трубах, подсоединяемых к коммуникациям на передней и задней панелях устройства.
Пластинчатые теплообменники подразделяются в свою очередь на три группы:
- Разборные. В данной разновидности для обеспечения герметичности конструкции используются уплотнители из резины.
Плюсами разборных теплообменников являются удобство монтажа и использования.
Минусом можно считать регулярную необходимость замены резиновых прокладок и чувствительность к агрессивным веществам.
- Паянные. Конструкция таких приборов более прочная, изготавливается из стали. В отличие от разборных редко требуют обслуживания и толерантны к любым средам. Недостатком является большой вес конструкции и невозможность её разборки, в следствие чего- более тяжёлая транспортировка.
- Сварные. Изготавливаются из тяжёлых металлов, используются только в промышленности.
Трубчатые
Данный тип устройств применяется в основном промышленности, а также в качестве элементов конструкции кондиционеров и холодильников.
Для нагрева воды применяются реже, так как для обеспечения той же эффективности, что и от пластичного типа, такое устройство должно обладать достаточно большими размерами.
Плюсом данного типа является высокая устойчивость к любым условиям и средам. Распространённой конструкцией является вариант, когда внутри одной широкой трубы располагается другая поуже. По внутренней трубе протекает носитель тепла, а по внешней – приёмник.
В свою очередь трубчатые обменники подразделяются на несколько типов:
- Кожухообразные. Большое количество трубок, соединённых в виде решётки.
Существует возможность соединения нескольких устройств данного типа для достижения большей эффективности.
Данная разновидность наиболее часто используется в быту среди трубчатых обменников.
- Витые. Трубы закручиваются между собой вокруг единой сердцевины. Является компактным и достаточно эффективным вариантом. Разновидностью такой конструкции являются спиральные теплообменники, в которых оба канала обвивают единую перегородку.
- Оросительные обменники – сконструированы в форме спирали. Вода стекает по желобу. Используются в основном в вентиляционных системах.
