Текущий ремонт скважин: что это такое, когда необходим, виды работ, используемое оборудование, как производится, где можно заказать и по какой цене?

Текущий ремонт

К таким работам относятся:

восстановление рабочего потенциала инструментов и техники;
смена режима эксплуатации нефтяной и газовой скважины, связанное с изменением интенсивности и условий добычи, а также с ками-либо другими причинами;
очистка различных уровней ствола от наслоений и отложений, появившихся в процессе многолетней эксплуатации;
очистка используемого на промысле оборудования.

Профилактика дает возможность предотвратить риски, связанные с как уменьшением объема извлекаемых, с возможным разрушением рабочего ствола, с обводнением, засорами прочими негативными факторами. Периодичность выполнения таких работ зависит от условий эксплуатации оборудования. Рачительные добывающие компании проводят профилактику скважин регулярно.

К текущим плановым работам относятся:

№	Полезная информация
1	очистка нефтяных скважин с помощью промывания, желонки или механическим способом от песчаных засоров
2	проведение замены отдельных частей конструкции насоса или замена всей насосной станции
3	ликвидация незначительных неисправностей труб
4	замена пришедших в негодность труб
5	замена износившихся опор и штанг
6	внесение изменений в условия опускания НКТ
7	очистка, текущий ремонт или замена песчаного якоря

Освоение пенными системами

Метод похож по своей технологии на компрессирование. Данный способ заключается в том, что вместо инертного газа в затруб закачивается смесь газа с жидкостью (обычно вода или нефть). Плотность газожидкостной смеси зависит от соотношения расходов закачиваемых газа и жидкости. Это позволяет регулировать параметры процесса освоения. Плотность газожидкостной смеси больше плотности чистого газа, и это позволяет осваивать более глубокие скважины компрессорами, создающими меньшее давление.

Для освоения к скважине подбивают передвижной компрессор, насосный агрегат, создающий по меньшей мере такое же давление, как и компрессор, емкости для жидкости и смеситель для диспергирования газа в нагнетаемой жидкости. При нагнетании газожидкостная смесь движется сверху вниз при непрерывно изменяющихся давлении и температуре.

При закачке газожидкостной смеси на пузырьки газа действует архимедова сила, под действием которой они всплывают в потоке жидкости. Скорость всплытия зависит от размеров газовых пузырьков, вязкости жидкости и разности плотностей: чем мельче пузырьки, тем меньше скорость их всплытия. Обычно эта скорость относительно жидкости составляет 0,3- 0,5м/с.

При освоении скважины газированной жидкостью к устью присоединяется через смеситель линия от насосного агрегата, ко второму отводу смесителя — выкидная линия компрессора. Сначала запускается насос и устанавливается циркуляция. Скважинная жидкость сбрасывается в земляной амбар или другую емкость. При появлении на устье нагнетаемой чистой жидкости (вода, нефть) запускается компрессор, и сжатый газ подается в смеситель для образования тонкодисперсной газожидкостной смеси. По мере замещения жидкости газожидкостной смесью давление нагнетания увеличивается и достигает максимума, когда смесь подойдет к башмаку НКТ. При попадании газожидкостной смеси в НКТ давление нагнетания снижается.

Газожидкостный эжектор

Технология вызова притока из пласта пенами с использованием эжекторов состоит в приготовлении с помощью последних, насосного и компрессорного оборудования двухфазных пен, закачивании их в скважину для вытеснения воды и создании необходимой величины депрессии на забое за счет меньшей плотности пены и ее самоизлива.

Применение эжектора для приготовления пен позволяет использовать в качестве источников сжатого воздуха компрессоры пневматической системы буровой установки или передвижные компрессоры высокого давления.

Рис. 1. Схема использования газожидкостного эжектора

Основы технологии подземного и капитального ремонта скважин

Рейтинг: / 5

Ремонт скважин, связанный с очисткой забоя, подъемной колонны от парафина, гидратных отложений, солей и песчаных пробок.

· Виды капитальных ремонтов скважин.

· Исследование скважин. Виды исследований. Гидродинамические исследования. Геофизические исследования. Обследование технического состояния эксплуатационной колонны.

· Подготовительные работы к капитальному ремонту скважин.

· Исправление смятых участков эксплуатационных колонн. Ремонтно-изоляционные работы. Устранение негерметичности обсадной колонны. Крепление слабосцементированных пород в ПЗП. Устранение аварий, допущенных в процессе эксплуатации скважин. Ремонт скважин, оборудованных Перевод на другие горизонты и приобщение пластов. Перевод скважин на использование по другому назначению. Зарезка новых стволов. Работы по интенсификации добычи нефти. Кислотные обработки. Гидроразрыв пластов. Консервация и расконсервация скважин. Ликвидация скважин. Ловильные работы. Виды ловильных работ. Инструмент для ловли насосно-компрессорных труб, насосных штанг и посторонних предметов: метчики, колокола, труболовки, овершоты, комбинированные ловители, пауки и др. Извлечение труб, смятых и сломанных в результате падения. Извлечение прихваченных труб с помощью гидравлического домкрата.

· Установка цементных мостов и испытание их на герметичность. Испытание эксплуатационных колонн на герметичность.

ОБЩИЕ ПОЛОЖЕНИЯ

o Единицами ремонтных работ различного назначения являются:

· капитальный ремонт скважины;

· текущий ремонт скважины;

· скважино-операция по повышению нефтеотдачи пластов.

o Капитальным ремонтом скважин (КРС)называется комплекс работ, связанных с восстановлением работоспособности обсадных колонн, цементного кольца, призабойной зоны, ликвидацией аварий, спуском и подъемом оборудования при раздельной эксплуатации и закачке.

o Текущим ремонтом скважин (ТРС)называется комплекс работ, направленных на восстановление работоспособности скважинного и устьевого оборудования, и работ по изменению режима эксплуатации скважины, а также по очистке подъемной колонны и забоя от парафино-смолистых отложений, солей и песчаных пробок бригадой ТРС.

o Скважино-операцией ремонтных работ по повышению нефтеотдачи пластовявляется комплекс работ в скважине по введению в пласт агентов, инициирующих протекание в недрах пласта физических, химических или биохимических процессов, направленных на повышение коэффициента конечного нефтевытеснения на данном участке залежи.

Единицей ремонтных работ перечисленных направлений(ремонт, скважино-операция) является комплекс подготовительных, основных и заключительных работ, проведенных бригадой текущего, капитального ремонта скважин или звеном по интенсификации, от передачи им скважины заказчиком до окончания работ, предусмотренных планом и принимаемых по акту.

· Если после окончания работ скважина не отработала 48 ч гарантированного срока или не вышла на установленный режим в связи с некачественным проведением работ запланированного комплекса по вине бригады КРС или звена по интенсификации, то независимо от того, какая бригада будет осуществлять дополнительные работы на скважине, считать их продолжением выполненных работ без оформления на них второго ремонта или скважино-операции.

o Ремонтные работы в скважинах в отрасли проводятся тремя основными способами доставки к заданной зоне ствола инструмента, технологических материалов (реагентов) или приборов:

o с помощью специально спускаемой колонны труб;

o путем закачивания по НКТ или межтрубному пространству;

o на кабеле или на канате.

< НазадВперёд >

Особенности подготовительного этапа перед проведением ремонта нефтяных и газовых скважин

Этот этап, вне зависимости от запланированного ремонта, должен включать в себя все необходимые мероприятия, призванные обеспечить безопасность запланированных работ и их беспрепятственное эффективное выполнение. В случае необходимости, скважину нужно заглушить, после чего на объект выезжает бригада специалистов, занимающихся обслуживанием и ремонтом, вместе со всем необходимым оборудованием.

К основным мероприятиям подготовительного этапа относятся:

сбор необходимой документации: схем строительства горной выработки, схем всего используемого на ней оборудования, описание параметров добываемого продукта (нефти или газа), документов, касающихся особенностей эксплуатации и так далее;
определение функциональности спуско-подъемных механизмов на предмет определения необходимости его демонтажа с последующей заменой; если такой необходимости нет, ремонт поломок или очистка выполняются на месте;
подбор необходимых при ремонте инструментов, исходя из индивидуальных параметров ремонтируемой скважины, вида запланированных работ и конструкции НКТ;
промывка ствола, перед которой нужно убедиться, что газ или нефть не выделяются, и демонтировать оборудование устья скважины.
визуальная проверка состояния используемых в стволе труб
установка в местах соединений необходимых колец.

Спуск и поднятие труб необходимо производить плавно, чтобы избежать повреждения конструкции. Извлеченные из ствола трубы следует размещать на специально оборудованных стеллажах.

Если трубная колонна состоит из разных труб, последовательно соединенных между собой, то необходимо зафиксировать их длины. Соединение труб выполняется при помощи патрубков, изготовленных в заводских условиях с соблюдением всех требований стандарта.

Разновидности ремонтных работ и современные методики

Канатные действия. Способы, при которых применяются тросы. Методики с гибкими трубами. Способы, сочетающие применение шлангов и веревок. Способы, сочетающие применение шлангов и кабелей. Метод, в основе которого лежит использование канатов для отправки специальных желонок на забой в скважине или на участок, который ранее был изолирован. Благодаря новому оборудованию становится возможным доставка тампонирующих видов средств, химических веществ, в том числе взрывчатых компонентов и готовых смесей, снарядов, а также монтаж оборудования для стрельбы взрывчатыми веществами. Спуск механических разновидностей желонок при помощи канатов

Подобные методы не могут целиком заменить применение НКТ, однако они уменьшают стоимость ремонта в ряде случаев. Их применение позволяет существенно облегчить процесс ремонта, а также снизить затраты по времени на него. Оптимально использование канатного и кабельного оборудования в сочетании с традиционными методами ремонта скважин.

« Особенности методов расчета глушения скважины

Чем бензин отличается от керосина и дизеля »

Свабирование

Одним из самых распространенных способов снижения забойного давления в скважине является свабирование. Сваб представляет собой поршень, оборудованный клапаном, который спускают на кабеле в лифт НКТ. Клапан при спуске поршня вниз открывается, а при ходе вверх закрывается. Уплотнение сваба достигается за счет резиновых манжет, укрепленных на металлическом стержне.

Глубина погружения сваба зависит от технических возможностей геофизической станции, на которой установлен барабан с кабелем, на котором спускается сваб и геофизические приборы. За один подъем сваб выносит столб жидкости, равный глубине его погружения под уровень жидкости. Глубина погружения ограничена прочностью кабеля и обычно не превышает 250м. Соответственно объём выкачиваемой жидкости за один рейс составляет не более 0,75м3 для НКТ 73мм, и не более 1м3 для НКТ 89мм. По факту максимальные объёмы выносятся свабом в самом начале проведения работ, когда уровень жидкости в скважине практически возле устья, глубина погружения сваба мала и сам сваб находится в неизношенном состоянии.

Устье при свабировании открыто для выноса жидкости, но возможность герметизации скважины всегда имееется. Обычно роль герметизирующего устройства играет задвижка на фонтанной арматуре. Иные схемы компоновки устьевого оборудования, не предусматривающие налчичие фонтанной арматуры запрещены.

Свабирование выполняется в колоннах НКТ с наружним диаметром 73 и 89мм. Спущенные в скважину НКТ должны быть новыми или подготовленными и прошаблонированными, иметь постоянный внутренний диаметр, быть плотно подогнанными в муфтах.

Свабирование достаточно долгий способ освоения. Поэтому когда есть возможность то применяют компрессирование инертным газом.

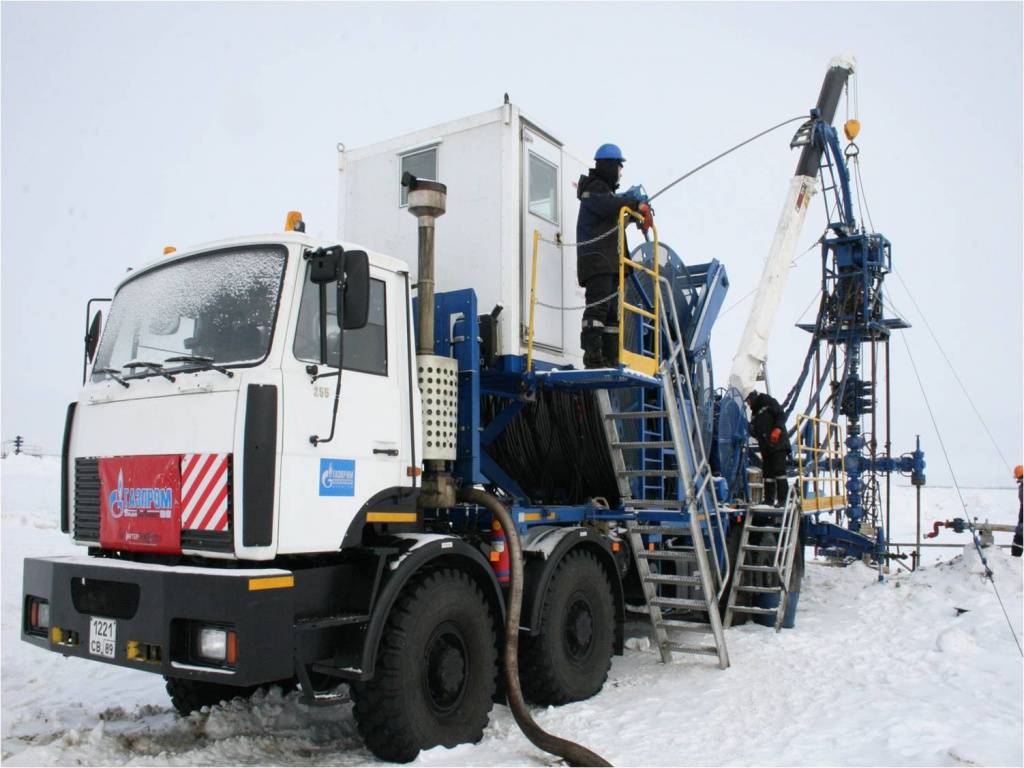

Оптимальное оборудование

На сегодняшний день для ремонтных работ используется только самое современное оборудование.

Используя подобные подъемные агрегаты, можно с легкостью выполнять такие действия:

Канатные;
Методики с применением кабелей и шлангов;
Тросовые методики;
Технологии с гибкими трубами.

Ремонт скважины следует осуществлять при хорошем освещении

Наиболее проверенным способом проведения работ считается НТК. Однако с течением временем они уступают более прогрессивным методикам. Они компактны, требуют меньше места для установки и обладают большей мощностью.

При заключении договора со специалистами владельцам скважин редко предоставляется выбор. Зачастую они принимают те условия, которые диктует ремонтная бригада.

Выбирать ее следует по ряду критериев:

Компетентность сотрудников;
Опыт проведения подобных мероприятий;
Качество используемых материалов;
Степень современности предоставляемого оборудования.

Лучше всего выбирать специалистов «по наводке», вооружившись опытом других людей. Пытаться обучиться данному ремеслу самостоятельно – дело неблагодарное, ведь недостаточно просто взять уроки

Важно уметь диагностировать проблему, подобрать оптимальное решение и выполнить работы с наименьшими затратами

Цель и виды текущего и капитального ремонта скважин

Определение 1

Текущий ремонт скважин – это совокупность направленных на увеличение или восстановления их добычных возможностей ремонтно-профилактических и геолого-технических мероприятий по полной или частичной замене подземного оборудования, по проверке технического состояния используемого оборудования, а также работ по очистке стенок скважин и забоя от разных отложений.

Целью текущего ремонта скважин является проведение работ по опробованию и подготовке к эксплуатации новых скважин, а также устранение нарушений в работе уже используемых скважин.

Работы по текущему ремонту скважин связаны с подъемом и спуском подземных приспособлений, инструментов, машин, механизмов и оборудования (штанги, блоки, узлы, трубы и т. п.).

По времени проведения текущий ремонт может быть восстановительным (который проводится при незапланированном ухудшении работы скважины, а также при ее полной остановке и планово-предупредительный (который предусмотрен регламентированными декадными и месячными графиками).

Существует несколько видом текущего ремонта скважин:

Ремонт скважин, которые оборудованы штанговыми скважинными насосами. В состав таких работ могут входить замена насоса, устранение отвинчивания или обрыва штанг.
Расконсервация и консервация скважин.
Ремонт скважин, оборудованных установкой электроприводного центробежного насоса.
Ремонт газлифтных скважин.
Ремонт скважин, который связан с очисткой подъемной колонны и забоя от песчаных пробок, парафина, гидратов, солей и других отложений.
Ремонт фонтанных скважин.
Работы по испытанию нового оборудования.
Ремонт газовых скважин9. Ремонт фонтанных скважин.

Определение 2

Капитальный ремонт скважин – это комплекс работ по дополнительному вскрытию продуктивного пласта, химической обработке скважины, гидропескоструйной перфорации, работ по гидроразрыву пласта, по укреплению разрушающихся горных пород, по восстановлению призабойной зоны, а также работ по промывке скважины растворителями и поверхностно-активными веществами.

К основным видам капитального ремонта скважин относятся:

Дополнительная перфорация (изготовление отверстий различного назначения).
Ремонтно-изоляционные работы. К таким работам относятся организация или наращивание цементного кольца за колонной скважины, отключение отдельных интервалов пласта, отключение отдельных пластов, ликвидация негерметичности цементного кольца.
Ремонт нагнетательных скважин.
Устранение негерметичности колонны скважины.
Бурение и зарезка второго ствола скважины.
Крепление горных пород призабойной зоны.
Работы по перепрофилированию одного вида скважины в другой (из разведывательной в эксплуатационную).
Устранение аварий.
Уточнение геологического разреза.
Анализ выработки пласта.
Оценка насыщенности пласта.
Восстановление и увеличение производительности скважины. К таким работам относят обработку скважины химическими реагентами и растворами, гидропескоструйная перфорация, работы по гидравлическому разрыву пласта, термообработка, виброобработка и ряд других.

Система развивается

В развитии и улучшении системы «ЭРА: Ремонты» участвуют и подрядные организации. Свои вопросы и пожелания они высказывают на еженедельных совещаниях. По результатам совещаний составляется реестр задач, которые затем решает команда проекта.

В перспективе систему планируется дополнить модулями, охватывающими смежные процессы (гидроразрыв пласта, глушение скважин), автоматизировать подачу заявок на геофизические работы, перфорацию, гидродинамические исследования, завоз насосно-компрессорных труб. Также командой разработчиков создается модуль полного цикла строительства скважин.

Айрат Садыков,руководитель офиса операционной поддержки бизнеса «Газпромнефть-Нефтесервиса»:

Подход к отслеживанию внутрискважинных работ может быть применен и для других процессов. На очереди — такой продукт, как «ЭРА: Бурение», который сегодня находится в разработке. «В „Газпром нефти“ давно и целенаправленно занимаются повышением эффективности бурения скважин. Хороших результатов в совершенствовании организации этого процесса уже позволил добиться проект „Технический предел“. Мы рассчитываем, что новый цифровой продукт усилит этот успех за счет автоматизации многих процедур», — считает генеральный директор «Газпромнефть-Ноябрьскнефтегаза» Алексей Огородов, стоявший у истоков разработки новых IT-инструментов для внутрискважинных работ и бурения.

В конечном счете единая система охватит весь цикл строительства скважин, их обустройство, бурение и освоение. Это позволит отслеживать непроизводительное время и устранять причины неэффективности как в самих этих процессах, так и на стыках между ними.

«Система хорошо показала себя в управлении процессом внутрискважинных работ, и мы планируем расширить ее на сферу капитального строительства, начав с сегмента обустройства скважин, а затем распространив и на другие объекты капитального строительства», — говорит директор программ капитального строительства блока разведки и добычи «Газпром нефти» Владимир Казарин. Продукт «ЭРА: Капитальное строительство» уже разрабатывается в компании.

Освоение глубинными насосами

На истощенных месторождениях с просаженным пластовым давлением, где фонтанные выбросы маловероятны, скважины осваиваются откачкой из них жидкости насосами, спускаемыми на проектную глубину в соответствии с предполагаемыми дебитом и динамическим уровнем. При откачке жидкости насосами забойное давление уменьшается, пока не достигнет величины Р_заб<Р_пл, при котором из продуктивного пласта начинает поступать флюид. Принято что данный метод эффективен в тех случаях, когда уже известно, что скважине не требуется глубокая, длительная депрессии для очистки призабойной зоны от раствора глушения. Перед спуском насоса скважина обязательно промывается до забоя водой или нефтью.

Замена жидкости на более легкую

Проводят смену скважинного раствора прямой или обратной промывкой при спущенных НКТ и герметизированном устье. Глинистый раствор заменяют на пластовую воду, пластовую воду на пресную или нефть, а нефть замещают различными пенными системами.

При смене пластовой воды плотностью 1200 кг/м3 на нефть с плотностью 900кг/м3 максимальное снижение давления составит всего (1200-900)/1200 * 100% = 25% от давления создаваемого столбом пластовой воды. Если данным методом вызвать приток нефти из пласта не удается, применяют другие способы освоения. Обычно это свабирование или компрессирование.

Капитальные виды ремонтных работ на скважинах

Сейчас о том, что включают в себя назначение и виды капремонта скважин.

Разновидности операций

Подобные операции – это мероприятия, каковые связаны:

с восстановлением работы обсадных труб и колонн,
заменой либо полным ремонтом цементных колец,
восстановлением призабойной территории,
устранением последствий важных аварий,
подъемом или спуском разного оборудования при раздельном типе эксплуатации либо закачке.

Конкретно, такие работы смогут включать в себя следующие операции.

Изоляционные мероприятия, к примеру, изоляция промыва флюидов либо пластовой воды (сточной, пресной).
Отключение скважины.
Перевод оборудования на другой объект.
Ремонтные мероприятия: наращивание цементного камня, обустройство второго по счету ствола, райбирование или восстановление герметичного состояния обсадных колонн.
Особые виды действия на призабойную пластовую территорию. Эти способы смогут быть химическими, физическими или физико-химическими.
Капитальный и подземный ремонт скважин довольно часто складывается из ловильных работ.
Отдельное место занимает ликвидация скважин, благодаря каких-либо обстоятельств.

Восстановительные работы

Значительно чаще, такие мероприятия складываются из ловильных работ. Потребность в них появляется, в то время, когда отворачивается или обрывается подземное оснащение, кабели, штанги, НКТ и т.д. Обрываясь и ударяясь о забой, элементы оборудования сминаются и расклинивают обсадные трубы, колонны.

Это часто ведет к неисправности скважины.

Дабы исправить последствия аналогичной аварии, нужно сперва заглушить скважину.
После этого в нее спускается «печать», предназначенная для изучения участка отрыва.
На ее алюминиевом или свинцовом диске, который прижимается к точке обрыва, проявляются следы оторванного элемента. Они оказывают помощь определить характеристики отрыва и его расположение в обсадной трубе. Затем эксперты смогут подобрать необходимое приспособление. Это возможно «паук», овершот, труболовок, отводной крюк, ловильный колокол.

Захват устройством оторванной части, не в любых ситуациях заканчивается полным ее извлечением и очищением скважины. Исходя из этого, приходится использовать гидравлические домкраты. Они оказывают помощь по частям добывать оторванные элементы оборудования.
В то время, когда и такая попытка очищения скважинного ствола оканчивается отрывом спущенного приспособления (к примеру, бурильной трубы), в большинстве случаев, делается новый ствол. Его начинают эксплуатировать раздельно, ветхая скважина заглушается.

Сложны кроме этого операции по изолированию обсадных труб и колонн, в которых появляются недостатки из-за смятия или коррозии. Большая цена и у отворота или извлечения труб, каковые прихвачены цементом. Их нужно обуривать специализированными долотами коронкового типа или трубными фрезами.

При сильном обводнении скважинного ствола появляется потребность в изоляции пропластка либо участка, через который вода прорвалась. Подобное вторжение происходит по зазору за трубами, в итоге частичного разрушения цементного камня.

Подготовка к ремонту

Первоначально необходимо шепетильно обследовать скважину при помощи геофизических способов, дабы найти обстоятельства неприятностей.
Лишь по окончании обработки взятых разрешённых следует планировать и создавать конкретные мероприятия по ремонтным работам.
Имеется большое количество технологических приемов, при помощи которых возможно осуществить ремонт скважины. Конкретный метод выбирается, исходя из мыслей целесообразности.

Обратите внимание! Капитальный и текущий ремонт скважин должны регламентироваться проектными документами и инструктивными картами. Они показывают последовательность мероприятий, используемое оснащение и технические средства

Эффективность ремонта обязана определяться при сравнении итогов обследования объекта до работ и по окончании, и сравнения его обводненности, уровня продуктивности и пр.
По мере износа скважины, необходимость в ее ремонте растает. Подобную задачу решить классическими методами, подчас, становится довольно проблематично. Исходя из этого, сейчас были созданы новые технические приемы, каковые уменьшают трудовые и денежные затраты на ремонтирование скважин.

Текущие процессы обслуживания

К таким операциям также относится очистка самого применяемого оборудования. Все текущие мероприятия делятся на профилактические и восстановительные.

Регулярное проведение профилактических обслуживающих операций дает возможность минимизировать риски, связанные с уменьшением объема добываемых ресурсов, разрушением скважинного ствола, с обводнением, засорением прочими негативными моментами.

Периодичность выполнения таких мероприятий находится в зависимости от конкретных параметров эксплуатации, и добывающие компании, как правило, тщательно следят за регулярностью проведения таких действий.

Запланированными текущими профилактическими мерами являются следующие мероприятия:

очистка ствола от засоров либо путем его промывки, либо механическими способами, либо с применением желонки;
замена отдельных деталей насосного оборудования;
устранение повреждений применяемых труб или, в случае возникновения необходимости, их замена;
замена непригодных к дальнейшей эксплуатации опор и штанг;
смена параметров опускания насосно-компрессорных труб (НКТ);
очистка, текущий ремонт или полная замена песчаного якоря.

Восстановительные операции необходимы в случае внезапной аварии, внеплановой поломки оборудования, при восстановлении поврежденных в результате эксплуатационных ошибок инструментов и труб и так далее. Такие ситуации возможны на любом производстве, и такие текущие меры являются внеплановыми и экстренными.
