Регулировка давления насосной станции
Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:
- Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
- Выключить аппарат.
- Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
- Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
- Перекрыть кран.
- Снять крышку реле и крутить гайку до момента срабатывания контактов.
Какое давление должно быть в насосной станции в груше?
Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.
Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.
Какое давление должно быть в расширительном баке насосной станции?
Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.
Почему падает давление в насосной станции?
- Насос недостаточно мощный или его детали изношены.
- Происходит утечка воды через соединения или имеется разрыв трубы.
- Падает напряжение электрической сети.
- Всасывающая труба захватывает воздух.
Почему насосная станция не набирает давление и не отключается?
Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:
- Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
- Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
- Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
- Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
- Сбой в работе реле давления. Решить проблему поможет регулировка реле.
Найдя причину неисправности насосной станции, можно приступать к её устранению.
Почему не поднимается давление в насосной станции?
Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:
- Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
- Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
- Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.
Насосная станция не держит давление и постоянно включается
- Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
- В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
- Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.
Где установить механический контроллер?
Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.
Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.
Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом
Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:
- Погружной или поверхностный насос.
- Манометр.
- Гидроаккумулятор.
- Датчик давления.
- Трубопровод.
Схема установки реле
Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.
Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.
Принцип работы
Для фиксации агрегата используется пружинная группа давления в конструкции. Замыкание контакта происходит при достижении минимального показателя давления. После этого происходит включение в автоматическом режиме. В момент, когда будет достигнут максимальный коэффициент (установленный пользователем), насосная установка выключится, так как контакты разомкнутся. Конструкция оснащена специальными регулировочными механизмами, которые позволяют вручную отрегулировать значение.
Параметры функционирования
Критерии выбора подобного устройства разносторонние. Совершать подобный выбор следует только после покупки самой насосной станции, а также гидроаккумулятора. В процессе покупки следует ориентироваться на параметры используемой рабочей сети:
- напор в камере установленного гидроаккумулятора;
- минимальное значение давления, которое задается пользователем;
- максимальное значение, при котором будет происходить автоматическое отключение.
Встречается такие типы конструкций:
- Управляющее. Сигнал поступает на силовой блок управления.
- Силовое. На насосную установку подключаются силовые контакты.
Перед покупкой необходимо проверить допустимую мощность включения конструкции.

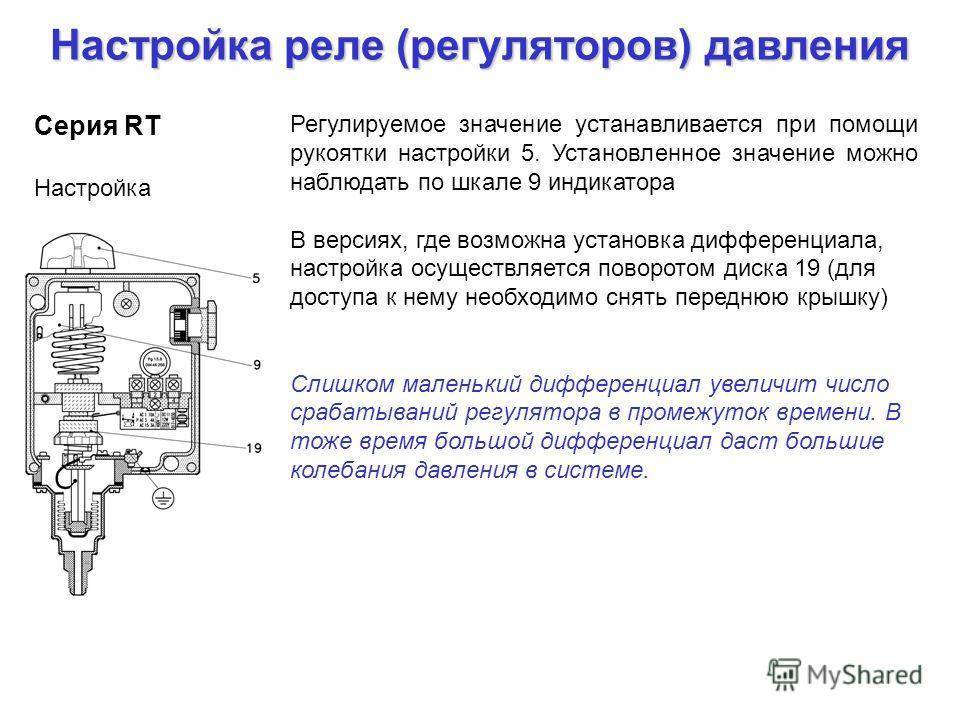

Характеристики и настройка давления
Это оборудование небольшого размера, в комплектацию которого входит штуцер, при помощи которого осуществляется последующее подключение к трубопроводной сети посредством клеммной группы. Эти комплектующие понадобятся для состыковки устройства с электрическими кабелями. Более детальная информация предоставляет производителем в виде пошаговой инструкции, которую можно применить в домашних условиях. Пружины помогают осуществлять регистрацию параметров, касающихся давления, посредством резьбового регулятора.
Чем сильнее пружины будут сжиматься, тем больше усилий будет приложено, и тем выше коэффициент должен быть для того, чтобы реле сработало. Также допускается наличие существенной разницы в коэффициентах давления. Рост коэффициента происходит путем зажимания пружины
Следует обратить внимание на то, что в бытовых условиях применяются заводские настройки, которые полностью соответствуют поставленным задачам. Используются в популярных моделях и гидроаккумуляторах. Даже при наличии оптимальных нормативов, в некоторых случаях может потребоваться личное вмешательство пользователя и осуществление ручных регулировок
Даже при наличии оптимальных нормативов, в некоторых случаях может потребоваться личное вмешательство пользователя и осуществление ручных регулировок.
Как регулировать
| Нумерация | Последовательность действий/регулировки |
|---|---|
| 1. | Обычные модели оснащены несколькими пружинами, диаметр которых разнится. |
| 2. | Для управления коэффициентами используется крупногабаритная пружина. |
| 3. | Маленькая пружина выявляет текущую разницу в уровнях. |
| 4. | В процессе сжимания большой пружинки, будет происходить повышение максимального и минимального показателя одновременно. |
| 5. | В процессе сжатия небольшой пружинки, превосходство максимального коэффициента станет более очевидным. Таким образом, показатель максимального станет преобладающим. |
Как правильно регулировать реле и рассчитывать давление
Все устройства выходят с производственной линии с определенными настройками, однако после приобретения нужно выполнить дополнительную проверку. При покупке нужно выяснить у продавца, какие значения производитель рекомендует использовать при регулировке глубинного давления. Другими словами, давление, при котором происходит смыкание и размыкание контактов.
Если станция выйдет из строя из-за неправильной регулировки реле давления насосной станции джамбо, то воспользоваться гарантией от производителя будет невозможно.
При расчете значений давления включения учитываются следующие параметры:
- Необходимое давление в самой высокой точке водоразбора.
- Разница по высоте между верхней точкой отбора воды и насосом.
- Потери давления воды в трубопроводе.
Значение давления включения равно сумме этих показателей.
Расчет давления выключения для решения вопроса, как настроить реле давления, выполняется следующим образом: рассчитывают давление включения добавляют к полученному значению один бар, затем от суммы отнимают полтора бар. Результат не должен превышать значение максимально допустимого давления, которое возникает на выходе трубы из насоса.
Устройство насосной станции
Насосные станции заводского изготовления полностью укомплектованы производителем и готовы к работе. Их основное предназначение – принудительная подача воды. Чтобы понять, как настроить насосную станцию, необходимо знать ее устройство.
Подобные механизмы работают по достаточно простой схеме. Внутри гидроаккумулятора имеется эластичная емкость, в которую с помощью насоса подается вода. Заполнение емкости водой приводит к давлению на другую часть гидробака, заполненную воздухом или газом. Когда давление достигает установленных значений, происходит выключение насоса. Забор воды из накопительной емкости приводит к снижению давления в системе и при достижении минимального показателя насос снова включается.
Проверка автоматики
После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:
Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление
Находим их разницу.
Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить
Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.
Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:
- Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
- Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
- Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
- Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
- После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.
Стоимость оборудования
Один из критериев выбора реле давления воды для насоса – цена
Диапазон значений стоимости оборудования – примерно от 5 до 120 долларов, поэтому важно определить влияние цены на эксплуатационные качества, потребность в тех или иных возможностях техники и целесообразность инвестиций
Особенности дорогих моделей
Самые дорогие модели – это электронные реле. Их проще настраивать, к тому же оборудование этой ценовой категории отличается высокой точностью срабатывания. Тем не менее, в бытовых условиях такая точность не является обязательным условием для корректной работы системы. К тому же дорогостоящие брендовые модели могут не подойти для российской реальности – они чувствительны к стабильности параметров питающей сети, а многие из них требуют повышенного напряжения. Таким образом, для обеспечения работоспособности придется приобретать дополнительное оборудование.
Стоимость фирменных электронных реле в среднем составляет 35-50 долларов, но в некоторых случаях цена может превышать 100 долларов.
Средняя и бюджетная ценовые категории
Самые дешевые модели (порядка 5-7 долларов) не только просты в устройстве, но и не слишком точны, а самое главное – недолговечны. Специалисты и пользователи единодушны – у экономии должны быть разумные пределы. Средства, потраченные на покупку дешевого реле для насосной станции, хоть и нельзя назвать существенными для бюджета, но с большой долей вероятности они могут оказаться потраченными впустую – в скором времени потребуется ремонт или замена реле.
Средняя ценовая категория – это надежные модели проверенных производителей с не самой высокой, но достаточной для корректного регулирования работы системы водоснабжения точностью. Их цена составляет 25-35 долларов. Сочетание приемлемой стоимости и функциональности делает такие реле весьма популярными.
Как устроено реле давления
Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:
- для подключения напряжения 220В;
- для заземления;
- клеммы на насос.

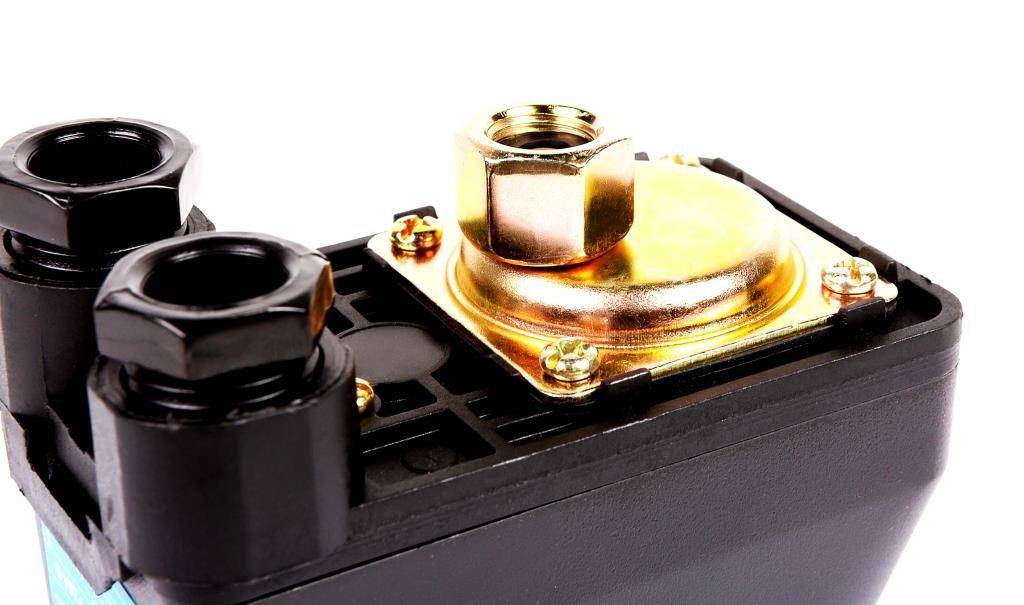

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.
Конструкция реле
Принцип функционирования реле
Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.
Механический контроллер давления
Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.
Использование датчика без гидроаккумулятора
Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака.
Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.
Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак
Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:
- компактность;
- исключаются расходы на покупку гидроаккумулятора;
- стабильное давление в системе.
Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).
Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.
Особенности регулировки «с нуля»
Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:
- Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
- Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
- Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
- Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

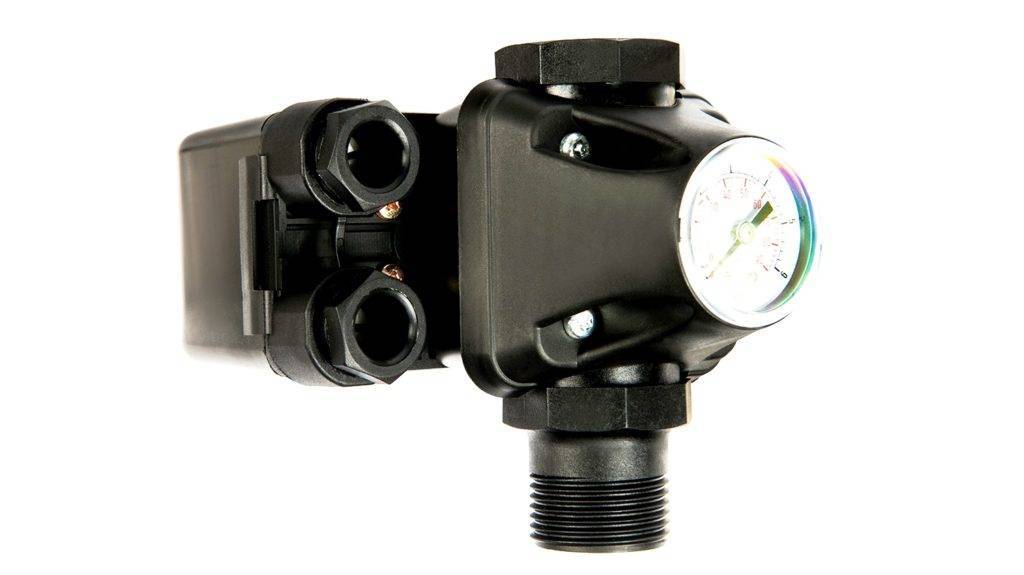

Реле давления с манометром
