Необходимость расчета расхода воды по диаметру трубы и давлению
Проектируя большой загородный дом или гестхаус, требуется определить, сколько воды нужно будет его жильцам или постояльцам, и будет ли соответствовать пропускная способность водопровода этим расходам. Если снизится давление при значительном расходовании, это приведет к невозможности пользования санитарно-техническими приборами. При создании пожароопасной ситуации небольшое воспламенение трудно будет потушить. Поэтому расчет потребления воды и проходимости трубопровода в частном доме проводится еще перед началом возведения здания.
Расчетные показатели помогут подобрать трубы нужного сечения с подходящей толщиной стенок и определиться с материалом их изготовления. Также в соответствии с этими значениями подбирается технология установки магистрали.
Проще всего посчитать, сколько расходуется воды в час, день или месяц, если установлен счетчик. Если прибора учета нет, по нормативам один человек способен израсходовать ежесуточно следующий объем холодной воды:
- готовка – 3 л;
- использование стиральной машинки – примерно 4 л;
- туалетные процедуры – 15 л;
- утренний или вечерний душ – 30 л;
- прием ванны – 200 л.
В частном доме с автономным водопроводом горячая вода создается путем нагревания холодной с помощью котлов или газовых колонок, поэтому потребление последней увеличивается. В сутки здесь на нужды одного человека может уйти 330 л воды. В месяц это число составит примерно 10230 л, в час – 13,75 л.
Подобные нормативы приблизительны. В них не учтены такие факторы, как обслуживание домашних животных, замена воды в аквариумах и бассейне, мытье автомобиля и полив посадок. Также нужно учитывать рабочий график жильцов и сезонность. Но средние показатели нужны, чтобы было от чего отталкиваться в расчетах.
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления
Давление потока воды общей магистрали учитывается при подборе труб
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
Какие имеются методы расчёта ПС труб
ПС труб – это немаловажный параметр, представляющий собой возможность трубы проводить соответствующее количество воды за определённый отрезок времени. ПС трубопровода зависит от такого технического показателя, как диаметр
Чем выше данный параметр, тем соответственно большее количество воды проходит по ней за принимаемое во внимание значение времени
Диаметр хотя и является главным фактором, но не единственным. ПС зависит также от давления напора в системе, а также от типа жидкости. Чем выше показатель давления, тем больше будет значение рассматриваемого показателя. Для выявления рассматриваемого параметра известно несколько методов, которые называются:
- Физический метод.
- Табличный способ.
- Определение с применением программы.
Рассмотрим подробно, что же представляет собой каждый вариант.
Расчет теплопотерь дома
Перед расчетом водяного теплого пола, нужно сначала рассчитать теплопотери дома. Теплопотери — это количество тепла, которое помещение теряет за единицу времени. Для снижения теплопотерь используются отопительные приборы, к примеру радиаторные обогреватели, отопительные трубы, а также теплый пол. Помимо этого, сократить теплопотери возможно при установке стеклопакетов и изоляции стен различными материалами, которые способны сохранить тепло внутри помещения.
Расчет теплопотерь — это важный параметр при проектировке жилого помещения. При этом необходимо учитывать:
- площадь помещения;
- площадь всех окон;
- высоту потолка;
- количество наружных стен;
- температура с наружной стороны помещения;
- тип окон;
- теплоизоляцию стен;
- тип помещения, находящегося выше.
В основном теплопотери зависят от разницы в температурах вне помещения и внутри него, а также в степени теплоизоляции окон, стен, перегородок. Для более точного расчета теплопотерь можно воспользоваться одним из множества онлайн-калькуляторов. Они довольно просты и понятны в использовании, достаточно ввести необходимые значения и расчет будет произведен автоматически. В таких калькуляторах возможно рассчитать теплопотери через окна, потолки, стены, пол. Это позволит получить детальную информацию, на основе которой следует рассчитывать мощность отопительного оборудования.
Принято считать, что теплый пол справится, если теплопотери не превышают 100 Вт на метр площади. Если данный показатель превышен, придется прибегать к установке дополнительного прибора отопления.
Подробности
Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.
К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.
Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.
Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.
Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.
Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.
Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.
Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.
Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.
Как определить диаметр согласно СНиП 2.0.4.01 – 85.
Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.
Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.
СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.
Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.
Как вычислить расход жидкости, зная давление и диаметр.
Для расчетов применяют формулу q=π × d²/4 × V, в которой:
-q расход воды в литрах.
-d внутренний диаметр трубы в сантиметрах.
-V скорость транспортировки жидкости, измеряется м/с.
Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.
Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды
Совсем иначе себя ведет внутренняя поверхность изделий из стали

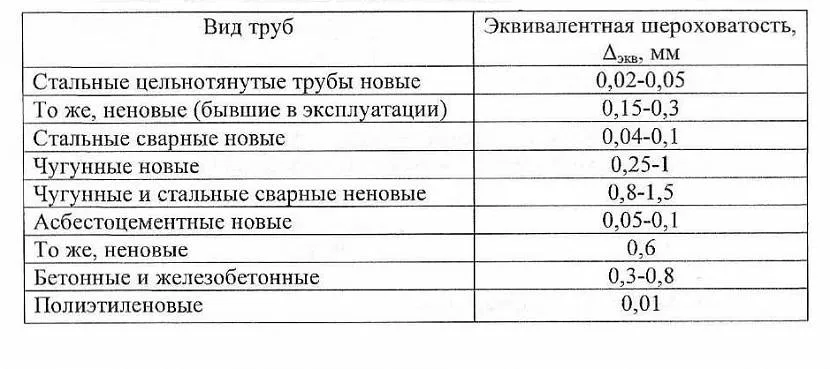

Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.
Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.
Как упростить расчет
Оперируя предполагаемыми потерями давления, скоростью течения жидкости в трубопроводе и объемами расхода мы можем определить все геометрические параметры трубопровода. Хотя подобное нагромождение формул будет понятно далеко не каждому сантехнику, поэтому сложный гидродинамический расчет расхода воды, в большинстве случаев заменяется особой таблицей.
Например, такой:
Где под D понимают номинальный диаметр, под q – расход воды, под V – скорость течения жидкости, а под i – уклон. Пользоваться таким графиком очень просто – мы находи на нем два исходных значения, например, диаметр 150 мм и расход в 10 л/с, и соединяем эти точки прямой линией. Значения скорости (V) и уклона (i) будет отображены на пересечении вертикальных прямых с нашей наклонной линией. Аналогичным способом можно вычислить диаметр или расход — по наклону и скорости.
Причем указанные графики, а точнее номограммы, вычерчивают исходя из конструкционного материала труб. Примеры номограмм можно найти в своде правил и норм СП 40-109-2006. В итоге, самым простым способом увязки «геометрии» трубопровода с напором и расходом воды является именно симбиоз таблицы и графика.
От чего зависит проходимость трубы

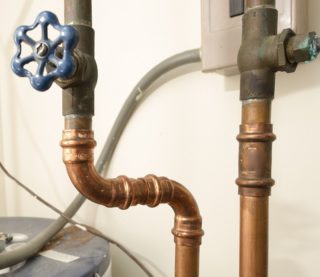

Расход воды будет зависеть конфигурации водопровода, а также типа труб, из которых смонтирована сеть
Проходимость трубных отрезков является метрической величиной, характеризующей объем жидкости, пропускаемый по магистрали за определенный временной интервал. Этот показатель зависит от материала, используемого при производстве труб.
Трубопроводы из пластика сохраняют почти одинаковую проходимость в течение всего эксплуатационного периода. Пластик, по сравнению с металлом, не ржавеет, благодаря этому магистрали не засоряются долгое время.

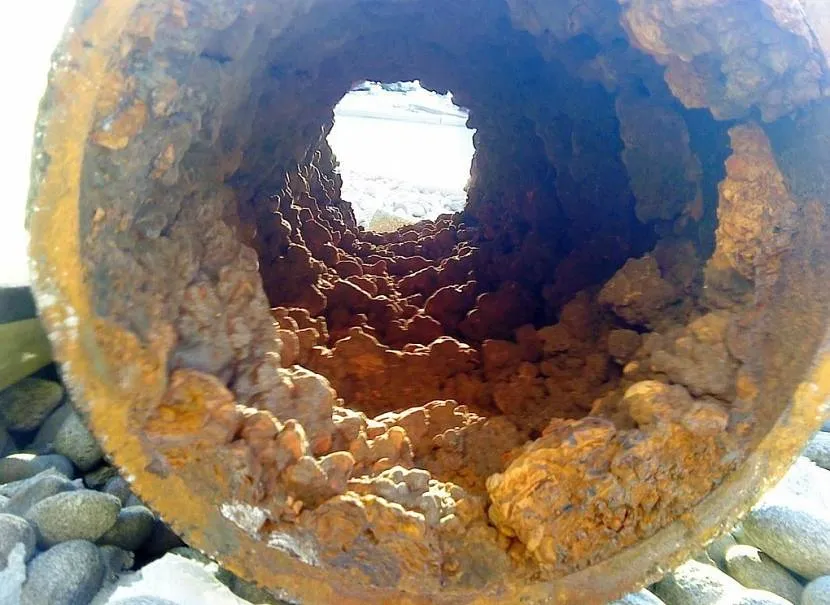

У моделей из металла пропускная способность снижается год за годом. Вследствие того что трубы ржавеют, внутренняя поверхность постепенно отслаивается и становится шероховатой. Из-за этого на стенках образуется намного больше налета. В особенности быстро засоряются трубы горячего водоснабжения.
Кроме материала изготовления, проходимость зависит и от иных характеристик:
- Длины водопровода. Чем больше протяженность, тем меньше скорость потока из-за воздействия силы трения, соответственно снижается и напор.
- Диаметра труб. Стенки узких магистралей создают большее сопротивление. Чем меньше сечение, тем хуже будет соотношение скорости потока к значению внутренней площади на участке фиксированной длины. В более широких трубопроводах вода перемещается быстрее.
- Присутствия поворотов, фитингов, переходников, кранов. Любые фасонные детали замедляют передвижение водных потоков.
Общие сведения
Проходимость воды напрямую зависит от многих явлений. К основным относят:
1.внутреннее сечение труб.
2.давление внутри системы влияет на напор воды.
3.материал, из которого изготовлены детали магистрали.
Определить расход воды на конце сети можно, если знать диаметр трубы, так как этот показатель считается главным, который влияет на объем пропускаемой жидкости. На этот поквазатель влияет толщина стенок трубопровода, величину можно определить по силе напора жидкости.
Существуют параметры, которые косвенно влияют на проходимость трубы. Это температура воды, вязкость.
Зная на этапе проектирования пропускные возможности системы, выбирают подходящий материал, технологию укладки трубопровода. Данные знания гарантируют ее бесперебойную на высоком уровне работу в течение долгих лет.
Важность правильных расчетов
Расчет потребления воды позволяет правильно выбрать материал и диаметр труб
При проектировке коттеджа с двумя и более санузлами либо небольшой гостиницы надо принимать во внимание, сколько воды смогут поставлять трубы выбранного сечения. Ведь если упадет давление в трубопроводе при большом потреблении, это приведет к тому, что нормально принять душ или ванну будет невозможно
Если проблема возникнет при пожаре, можно и вовсе лишиться дома. Поэтому расчет проходимости магистралей проводят еще перед началом строительства.
Владельцам небольших предприятий также важно знать пропускные показатели. Ведь при отсутствии приборов учета коммунальные службы, как правило, предъявляют счет на водопотребление организациям по пропускаемому трубой объему
Знание данных по своему водопроводу позволит контролировать расход воды и не платить лишнего.
От чего зависит проходимость трубы
Чтобы определить то, с какой скоростью расходуется вода, необходимо учитывать несколько различных факторов. На первый взгляд может показаться, что для этого можно ограничиться учётом только диаметра трубы.
При расчёте параметров труб необходимо правильно определить внутренний диаметр Источник stroyobzor.info
На практике необходимо принять во внимание комплекс факторов:
Нужно учитывать длину сегмента трубы, по которой движется жидкость
Важность этого параметра основана на наличии трения стенок и жидкости. Чем длиннее используемый сегмент трубы, тем сильнее он способен замедлить протекание жидкости.
Хотя важную роль играет исходное давление, однако замедляющееся течение жидкости не позволит новым порциям попасть в трубу в течение некоторого времени.
Диаметр влияет на скорость протекания
Однако он воздействует на жидкость несколькими способами. При использовании узких труб степень замедления резко усиливается.
Для стенок может использоваться различный материал. В пластиковых трубах вода течёт с большей скоростью, чем в металлических того же диаметра.

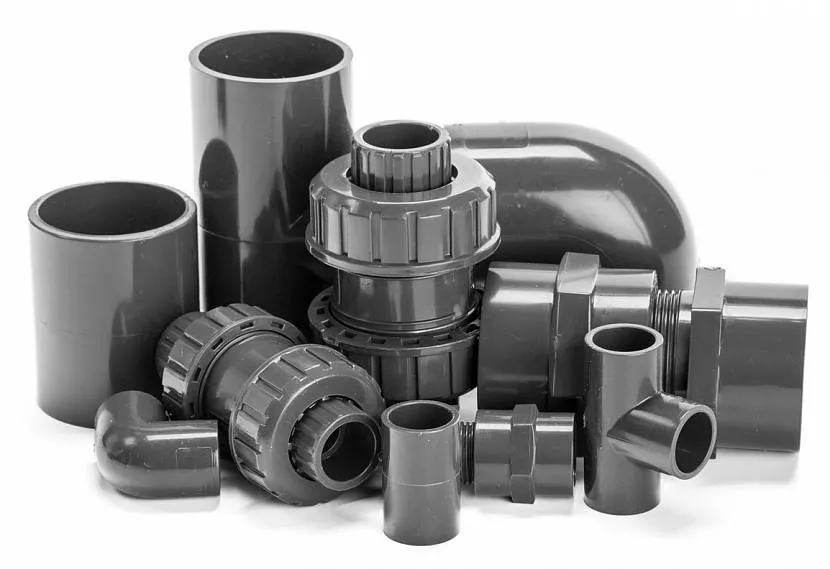

ПВХ трубы не зарастают изнутри в процессе эксплуатации Источник aquaplast.ru
- Время, в течение которого происходит эксплуатация труб. Этот параметр не оказывает существенного влияния на пластиковые трубы, но важен для металлических. Они со временем зарастают изнутри и ржавеют. Это отрицательно сказывается на их проходимости.
- Различные сегменты соединяются при помощи фиттингов, развилок, переходников. Они замедляют прохождения воды. Оказываемое ими торможение необходимо учитывать при расчётах.
Если при определении проходимости игнорировать хотя бы одну из приведённых особенностей, то это может изменить расчётную величину в несколько раз.

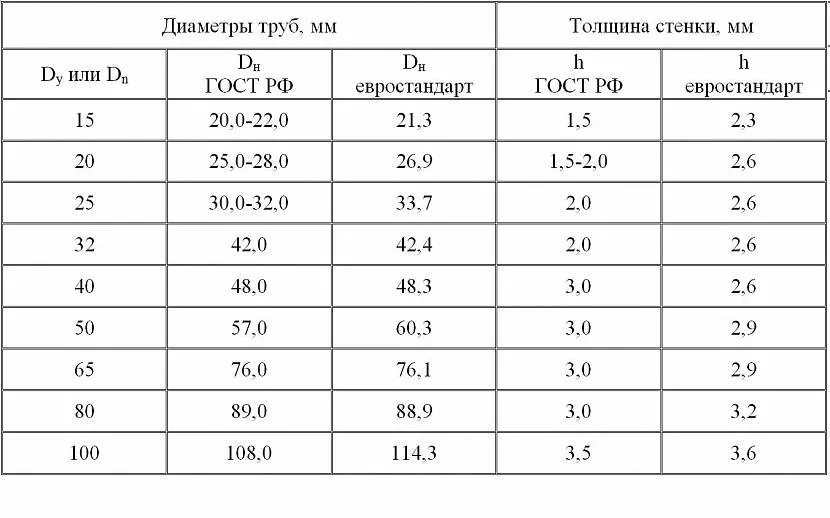

Таблицы для определения диаметра и толщины стенок Источник vse-o-trubah.ru
Методы расчета пропускной способности водопроводной трубы в зависимости от диаметра
Для проведения расчётов можно использовать разные начальные данные.
Вычисление пропускной способности на основе сечения трубы
| Внешнее сечение в мм | Приблизительное количество жидкости | |
| В литрах в минуту | В куб.м в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет в зависимости от давления
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20мм | 25мм | 32мм | 40мм | 50мм | 65мм | 80мм | 100мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3м/с | ||||||
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Интересно! Вступление в СРО: особенности, критерии выбора организации
Расчет по температуре теплоносителя
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Расчет по формулам
Для профессиональных гидравлических расчётов используется очень сложный математический аппарат. А для бытовых нужд можно использовать формулу:
d=((4*Q)/(П*v)) ½, где
Q – расход перекачиваемой воды, м 3 /с
d – диаметр трубопровода, м v – скорость потока, м/с
П- число пи = 3.14
Отсюда расчетная формула для оптимального диаметра трубопровода.
Расчет по Шевелеву
Заслуженный деятель науки и техники, доктор технических наук, профессор А.Ф. Шевелёв выпустил в 1984 году книгу «Таблицы для гидравлического расчёта водопроводных труб».
В книге приводится пропускная способность разных видов труб для жидкостей с разной степенью вязкости и разных условий эксплуатации. Это незаменимый справочный материал для создания систем водопровода.
Как рассчитать проходимость трубы
Когда возникает необходимость сделать расчёты, возможно использовать следующие способы:
- Использовать таблицы. Существуют различные варианты, которые соответствуют назначению труб.
- Применять формулы. Существуют несколько вариантов расчётов. Часто используют упрощённые варианты, не учитывающие всех существенных особенностей водопроводной системы.
- Существуют программные продукты, предназначенные для проведения рассматриваемых расчётов. Они обычно дают наиболее точный результат.
- Могут быть использованы онлайн калькуляторы. Для того, чтобы ими воспользоваться, необходимо перейти на соответствующую страницу и ввести нужные данные в соответствии с инструкциями.
Далее рассмотрено несколько способов проведения расчётов.
Таблицы для определения пропускной способности Источник ytimg.com
Использование упрощённой формулы
Таким образом на основе знания диаметра трубы и скорости движения потока можно определить проходимость. Для этого можно использовать такую формулу.
q = (V*Пи*d^2) / 4
Здесь использованы такие обозначения:
- q – проходимость, выраженная в литрах в секунду;
- V обозначает скорость воды;
- d представляет собой внутренний диаметр отверстия.
В большинстве случаев скорость находится в пределах 0,8-1,5 метров в секунду. Если используется насос, то производимое им давление и скорость потока указываются в техническом паспорте.
Более точная формула
В этом случае необходимо воспользоваться формулой Дарси. В ней учитываются:
- Длина используемого сегмента трубы (L).
- Коэффициент, который выражает степень торможения потока благодаря трению о стенки, использованию различных видов фиттингов, кривизны стенок и турбулентности. Он носит название коэффициента шероховатости (лямбда).
- Величина вязкости жидкости (ро).
Таблица значений коэффициента шероховатости каждого вида труб (лямбда) Источник ok-t.ru Формула выглядит таким образом.
ПН = лямбда * (L/D) * ((V^2)/(2*g)) * ро
Здесь использованы такие обозначения:
- ПН представляет собой потерю напора. На эту величину должна быть уменьшена расчётная величина водорасхода.
- L – длина трубы, по которой протекает вода.
- D – внутренний диаметр трубы.
- g равно величине ускорения свободного падения.
С помощью формулы Дарси можно учесть особенности труб, но для этого необходимо определить коэффициенты «лямбда» и «ро».
Использование онлайн калькуляторов
Для того, чтобы рассчитать пропускную способность трубы, калькулятор нетрудно найти онлайн. Для этого можно воспользоваться поиском Google, Яндекс или другим. Для этого в строке поиска нужно набрать строку «как рассчитать проходимость трубы, калькулятор» или аналогичную.
Для расчета расхода воды по сечению трубы и давлению калькулятор запросит ввод таких данных:
- Материал для изготовления.
- Вид (конструкционные особенности). Здесь нужно сделать выбор из выпадающего списка.
- Далее нужно указать цель расчёта. Одной из них является вычисление расхода воды.
При расчете расчете диаметра трубы по расходу воды дополнительно потребуется указать падение напора на каждый метр, внутренний диаметр трубы и длину её участка. После нажатия на кнопку на странице появится нужный результат.

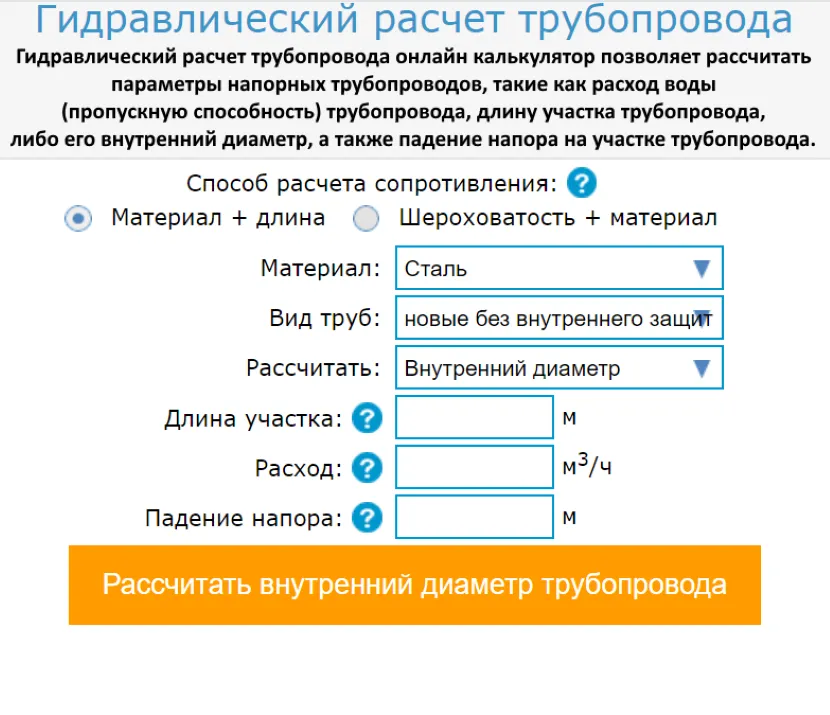

Пример интерфейса калькулятора для гидравлического расчёта трубопровода Источник calc.ru
Во втором случае, перед тем, как посчитать расход воды по диаметру трубы и давлению, надо подготовить данные о типе водопровода, конструкционных особенностях трубы, длина, диаметр, материал изготовления, температура и давление напора.

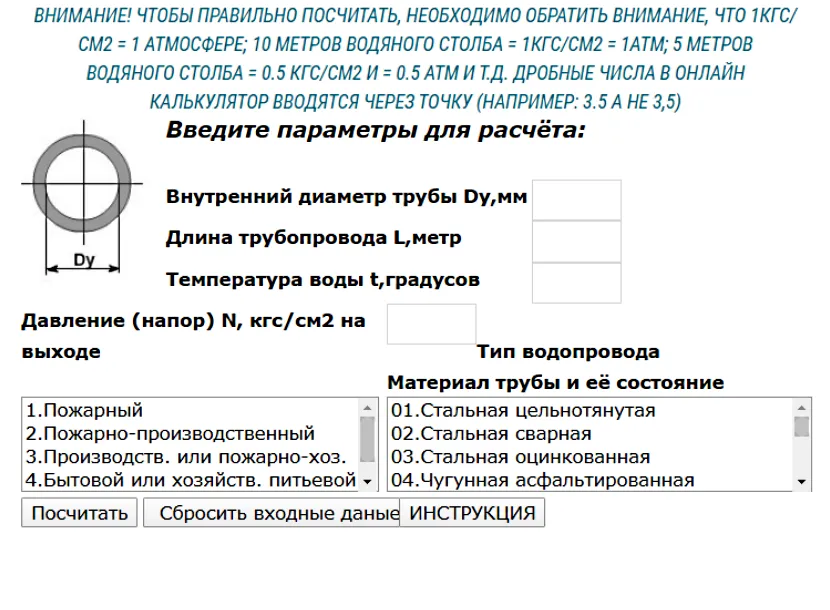

Пример интерфейса калькулятора для расчёта пропускной способности труб Источник trubanet.ru
Формула для расчета расхода на основе перепада давления
Формула для расчета расхода звучит так — величина расхода прямо пропорциональна квадратному корню отношения, измеренному в данный момент показанию дельты-Р к величине максимальной дельты-Р в процентном выражении.
Формула для преобразования разности давлений в расход
Для того, чтобы преобразовать фактическое показание дельты-Р в показание расхода требуются три основные величины: величина максимального расхода в системе, величина максимального перепада давления при максимальном расходе и измеренное показание перепада давления. Упрощенной формулой, в которой для преобразования перепада давления в расход использованы эти три величины, будет следующее выражение:
Этой формулой будет легче воспользоваться, если разбить ее на три последовательных действия:
1) Разделить измеренное показание перепада давления на величину максимального перепада давления;
2) Вычислить квадратный корень от результата, полученного в первом действии;
3) Умножить полученный результат квадратного корня на величину максимального расхода. Полученный в третьем действии результат равен фактическому расходу в измеряемой системе.
Источник
