Горячее водоснабжение в системах отопления
ГВС в многоэтажных домах обычно является централизованным, при этом вода нагревается в котельных. Подключают горячее водоснабжение от контуров отопления, причем и от однотрубных, и от двухтрубных. Температура в кране с горячей водой по утрам бывает теплой или холодной, что зависит от количества магистральных труб. Если имеется однотрубное теплоснабжение многоквартирного дома высотой в 5 этажей, то при открытии горячего крана сначала в течение полминуты из него пойдет холодная вода.
Причина кроется в том, что ночью редко кто из жильцов включает кран с горячим водоснабжением, и теплоноситель в трубах остывает. В результате наблюдается перерасход ненужной остывшей воды, поскольку она сливается напрямую в канализацию.
В отличие от однотрубной системы в двухтрубном варианте циркуляция горячей воды происходит непрерывно, поэтому вышеописанной проблемы с ГВС там не возникает. Правда, в некоторых домах через систему горячего водоснабжения закольцовывают стояк с трубами – полотенцесушителями, которые даже в летнюю жару горячие.
В летний период испытаниям подвергается вся система, обеспечивающая центральное отопление в многоквартирном доме. Коммунальные службы проводят текущие и капитальные ремонтные работы на теплотрассе, отключая при этом на ней отдельные участки. Накануне предстоящего отопительного сезона отремонтированная тепловая магистраль повторно подвергается испытаниям (подробнее: «Правила подготовки к отопительному сезону жилого дома «).
Особенности подачи тепла в многоквартирном доме, детали на видео:
Установка теплового счётчика
Тепловой счётчик без проблем может быть установлен при лучевой схеме разводки в квартире. Как правило, в современных домах уже имеются приборы учёта. Что касается существующего жилого фонда с типовыми системами отопления, такая возможность есть отнюдь не всегда. Это зависит от конкретной схемы и конфигурации трубопроводов, консультацию можно получить в местной эксплуатирующей организации.
Поквартирный прибор учёта тепла можно установить при лучевой и двухтрубной схеме разводки, если на квартиру идёт отдельная ветка
Если установить прибор учёта на всю квартиру не удаётся, можно разместить компактные тепловые счётчики на каждом из радиаторов.
Альтернатива квартирному счётчику — приборы учёта тепла, размещаемые непосредственно на каждом из радиаторов
Отметим, что установка приборов учёта, замена радиаторов, внесение иных изменений в устройство отопления в многоквартирном доме требуют предварительного согласования и должны выполняться специалистами, представляющими организацию, обладающую лицензией на проведение соответствующих работ.
Оценка
Преимущества
Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:
- Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
- Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;
Коллекторный шкаф — узел управления отоплением во всем доме.
- Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
- Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.
Подводки отопительных приборов будут скрыты настеленным по лагам полом.
Недостатки
Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.
- В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;
Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.
- Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
- Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.
Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.
И собственно недостатки:
- Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
- Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;
Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.
Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.
Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.
Выводы
На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.
Аргументы? К вашим услугам:
- Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
- Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.
Водяной теплый пол: коллекторная разводка полностью оправдана.
Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.
Нормы водоснабжения
Как всегда, начнем мы со знакомства с нормативной документацией. Нормы водоснабжения (в том числе холодного) устанавливаются сводом правил СП 30.13330.2012.
–>
Вот ключевые требования этого документа:
Давление воды на сантехнических приборах не должно превышать 4,5 кгс/см2;
Штатное давление на вводе ХВС
Нормы состава питьевой воды
- Применяющиеся для монтажа водопровода трубы должны служить не меньше полувека;
- В процессе эксплуатации водопровода его гидравлическое сопротивление должно оставаться неизменным.
Типичное состояние эксплуатирующихся стальных водопроводов
Водопровод хозяйственно-питьевой
Система хозяйственно-питьевого водоснабжения холодной воды запроектирована для подачи воды к санитарно-техническим приборам, а также для приготовления горячей воды. истема хозяйственно-питьевого водоснабжения холодной воды запроектирована для подачи воды к санитарно-техническим приборам, а также для приготовления горячей воды. Сети хозяйственно-питьевого водопровода выполняются: стояки и разводка в техпомещениях из стальных труб, разводка по этажам – полипропиленовые трубы;
Трубная изоляция – «К-Флекс». Трубопроводы хозяйственно-питьевого водоснабжения (системы В1), магистральный трубопровод и стояки изолируются гибкой трубчатой изоляцией “K flex-ST” толщиной 9мм.
ВВ помещении мусорокамеры предусмотрена установка поливочного крана и спринклера. В каждой квартире в сан.узлах после счетчика воды установлены квартирные пожарные краны. Счетчик воды в сан. узлах квартир предусмотрен с радиомодулем. Комплект квартирного пожарного крана КПК (в чехле), предназначен для оснащения квартир в качестве первичного средства пожаротушения. Оснащён штуцером для соединения с водопроводным вентилем диаметром 1/2 дюйма, рукавом длиной 15 мм, диаметром 19 мм, стволом распылителем с регулируемым распылом струи, размещёнными в подсумке размером 270х270х50мм. Для снижения избыточного давления у водоразборных приборов расположенных на 1м этаже предусмотрена установка диафрагм с центральным отверстием ∅7мм.
Имеют ли право ЖКХ придумывать наименования своих услуг?
Государство стремится стандартизировать процедуру оплаты услуг ЖКХ, т. к. она проводится каждый месяц по всей стране. Поэтому был составлен перечень услуг, которые имеют свои названия. Организация не имеет право придумывать названия, т. к. это может привести к возникновению проблем у жильцов дома с расчетом и подтверждением расходов.
Приведенная выше информация указывает на то, что существует несколько различных систем водоснабжения и отопления. При разработке должны учитываться планировка, площадь сооружения, климатические условия и другие моменты. Поэтому составлением проекта занимаются профессиональные компании. Если в дом не попадает должное количество горячей воды или сушилка полотенца постоянно холодная, то есть вероятность того, что разработанный проект не соответствует установленным стандартам.
Схемы сетей
Итак, начнем с вопроса, как вода поступает в наши дома, имеется в виду горячая. Она движется от котельной к дому, и перегоняется насосами, установленными, как котельного оборудования. Двигается нагретая вода по трубам, которые называются теплотрассами. Они могут быть проложены над или под землей. И их обязательно теплоизолируют, чтобы снизить тепловые потери самого теплоносителя.
Кольцевая схема подключения
Труба доводится до многоквартирных домов, откуда производится разветвление трассы на меньшие участки, которые подают теплоноситель на каждое здание. Труба меньшего диаметра заходит в подвал дома, где разбивается на участки, которые доставляют воду до каждого этажа, а уже на этаже до каждой квартиры. Понятно, что такое количество воды не может потребляться. То есть, вся закачиваемая вода в ГВС не может потребляться, особенно это касается ночного времени. Поэтому прокладывается еще одна трасса, которая называется обраткой. По ней вода перемещается от квартир в подвал, а оттуда в котельную по отдельно проложенному трубопроводу. Правда, необходимо отметить, что все трубы (и обратки, и подачи) прокладываются по одной трассе.
То есть, получается так, что сама горячая вода внутри дома двигается по кольцу. И она постоянна находится в движении. При этом циркуляция горячей воды в многоквартирном доме производится именно снизу вверх и обратно. Но чтобы температура самой жидкости была постоянной на всех этажах (с небольшим отклонением), необходимо создать условия, при которых ее скорость была оптимальной, и она не влияла на снижение самой температуры.
Необходимо отметить, что сегодня к многоквартирным домам могут подходить раздельно трассы для ГВС и для отопления. Или будет подводиться одна труба с определенной температурой (до +95С), которая в подвале дома разделится на отопление и горячее водоснабжение.

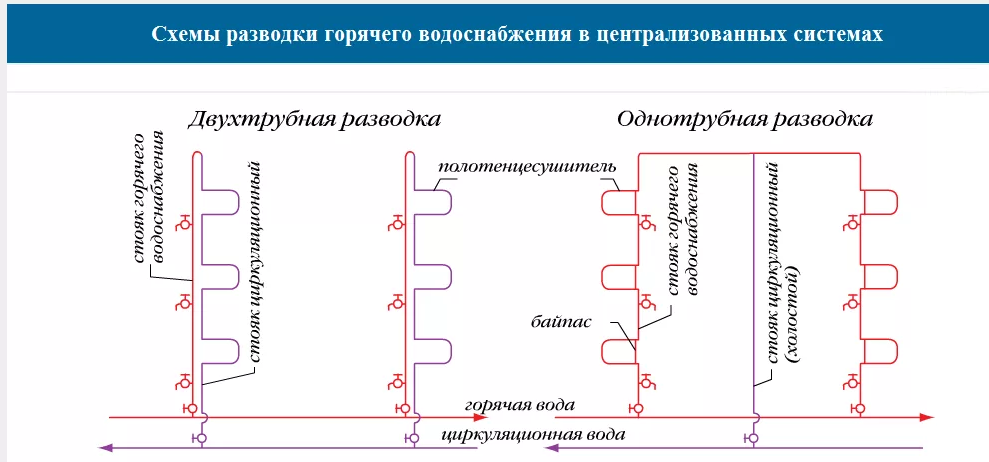

Схема разводки ГВС
Кстати, обратите внимание на фото выше. В подвале дома по этой схеме установлен теплообменник. То есть, вода из трассы в системе горячего водоснабжения не используется
Она всего лишь нагревает холодную воду, поступающую из водопроводной сети. А сама система ГВС дома является отдельной трассой, несвязанной с трассой от котельной
То есть, вода из трассы в системе горячего водоснабжения не используется. Она всего лишь нагревает холодную воду, поступающую из водопроводной сети. А сама система ГВС дома является отдельной трассой, несвязанной с трассой от котельной.
Домовая сеть является циркуляционной. И подачу воды в квартиры производит установленный в нее насос. Это на сегодняшний день самая современная схема. Ее положительная особенность – возможность контролировать температурный режим жидкости. Кстати, существуют строгие нормы температуры горячей воды в многоквартирном доме. То есть, она не должна быть ниже +65С, но и не выше +75С. При этом разрешаются небольшие отклонения в ту или другую сторону, но не больше 3С. В ночное время отклонения могут быть и 5С.
Почему именно эта температура
Здесь две причины.
- Чем выше температура воды, тем быстрее в ней погибают болезнетворные бактерии.
- Но приходится учитывать и тот факт, что высокая температура в системе ГВС – это ожоги при соприкосновении с водой или металлическими частями труб или смесителей. К примеру, при температуре +65С ожог можно получить за 2 секунды.
Температура воды Кстати, надо отметить, что температура воды в системе отопления многоквартирного дома может быть разной, все зависит от различных факторов. Но она не должна превышать +95С для двухтрубных систем, а для однотрубных +105С.
То есть, получается так, что система водоснабжения многоквартирного дома, имеется в виду ГВС, это индивидуальный подход к оплате, зависящий от температуры самого теплоносителя. Правда, как показывает практика, об этом мало кто знает, поэтому споров обычно по данному вопросу никогда не возникает.
Тупиковые схемы
Существуют в системе ГВС и так называемые тупиковые схемы. То есть, вода поступает до потребителей, где она и остывает, если ею не пользоваться. Поэтому в таких системах очень большой перерасход теплоносителя. Такие разводки используются или в служебных помещениях, или в небольших по размерам домах – не более 4 этажей. Хотя все это уже в прошлом.
Оптимальным же вариантом является циркуляция. И самое простое – это ввод трубы в подвал, а оттуда по квартирам через стояк, который проходит по всем этажам. В каждом подъезде свой стояк. Доходя до верхнего этажа, стояк делает разворот и уже мимо всех квартир спускается в подвальное помещение, через которое выводится и подключается к обратному трубопроводу.
Тупиковая схема
Схемы ГВС в МКД
В зависимости от способа перемещения рабочей среды различают два типа разводки сети, которые изображены на рисунке 1.
Рис.1
Тупиковая
Такая система предполагает наличие одной подающей линии, по которой к точкам разбора движется горячая вода. Главное её преимущество – простота организации и возможность сэкономить на материалах. Недостатков гораздо больше
- существенный перерасход ресурса
- остывание по мере прохождения по трубам и в ходе статичного нахождения в трубопроводе
- усиленное размножение бактерий в застойной среде
Ввиду этих минусов тупиковая система горячего водоснабжения невостребована в многоквартирном доме современной постройки.
Циркуляционная
Более эффективная схема, для устройства которой необходима прокладка двух магистралей. Подающая, по которой поступает нагретая рабочая среда, и обратная, по которой отводится неиспользованный её объём. Перемещение жидкости по замкнутому циклу осуществляется с применением насоса. Несмотря на необходимость установки дополнительного оборудования, прокладки коммуникаций большей протяжённости, циркуляционная схема экономичнее, комфортнее в эксплуатации за счёт множества преимуществ
- постоянное перемещение воды позволяет пользователю получать её горячей в любое время суток
- отсутствие застойных явлений
- рациональный расход ресурса
- удобство и оперативность регулирования температуры
Виды систем отопления многоквартирных домов
В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:
По расположению источника тепла
- Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
- Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
- Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.
Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.
По характеристикам теплоносителя
- Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
- Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

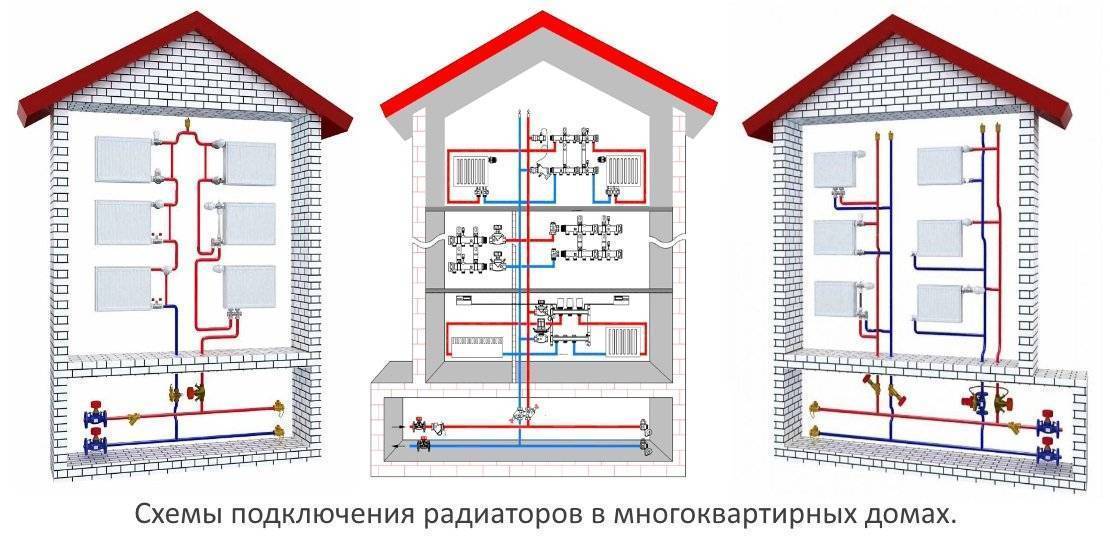

По схеме разводки
Основные схемы отопления в многоквартирных домах:
- Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
- «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.
Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора
Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.
Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора
Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.
При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу
Элементы в системе ГВС
При кажущейся простоте внутридомовые сети — достаточно сложное инженерное сооружение. Диаметры труб внутренней разводки, количество и мощность подкачивающих насосов рассчитываются таким образом, чтобы давление воды было одинаковым на всех этажах.
Универсальная схема открытой системы водоснабжения выглядит следующим образом:
Вода из тепломагистрали проходит через водомерный узел, элеватор и поступает в нагревательные приборы. Дополнительные врезки перед элеваторным узлом обеспечивают подачу горячей воды для гигиенических и бытовых нужд.
К элементам системы также относятся:
- дополнительные насосы;
- задвижки,
- вентили;
- клапаны;
- трубопроводы.
Наиболее сложным является элеваторный узел.
Функции узла:
- регулировка параметров отопительной системы;
- при сильных морозах, когда температура магистрального теплоносителя превышает 100⁰ С, обеспечивает возможность переключения подпитки горячей водой между подачей и обраткой;
- экономит магистральный теплоноситель, поэтому водомер устанавливается на обратном трубопроводе.
Дренажная канализация.
Для отвода дренажных вод с пола насосних станции и ИТП предусмотрены приямки 700х700х500(h). Стоки из приямков дренажными насосоми GRUNDFOS-Unilift AP12.40.06.A3 (Q=4л/с; H=6.0м; Pн=0.75кВт) подаются в баки разрыва струи, далее самотеком поступают в сети системы К2. Работу насоса отрегулировать посредством установки поплавкового клапана в различных уровнях включения и выключения насоса. Резервный насос хранится на складе.
Стремительное развитие технологий позволяет современному человеку обустроить свое жилище максимально комфортабельно. Для этого требуются разного рода установки: инженерные сети, бытовое сантехническое оборудование и т.д.
Рассмотрим основы обустройства системы водоснабжения в многоквартирном доме.
Достаточно сложной задачей является обеспечение водой многоэтажного сооружения, поскольку дом включает в себя большое количество квартир с автономным санитарным оборудованием.
Система водоснабжения – инженерная система с разводкой труб, устройствами регулирования давления воды, а также с учетными установками и фильтрами.
Зачастую жильцы многоэтажных домов пользуются центральной системой водообеспечения.
Стояки и подводки
Стояки отвечают за вертикальную разводку воды в расположенных друг над другом квартирах. Подводки выполняют функцию разводки жидкости по кранам и другим сантехническим приборам внутри квартиры.
В квартирах традиционно используется последовательная (тройниковая) разводка. Коллекторная более материалоемкая и требует скрытого монтажа подводок, который сильно затрудняет их дальнейшее обслуживание.
Системы ГВС подразделяют на два типа:
- централизованные,
- местные (децентрализованные).
В централизованных системах нагревательная установка в ЦТП (Централизованный теплопункт) может обслуживать одно или несколько зданий в пределах микрорайона или поселка. Централизованные схемы проектируют и монтируют с циркуляционными трубопроводами для бесперебойного обеспечения горячей водой. Без них при отсутствии водоразбора в подающих трубопроводах вода остывает, и потребитель вынужден сливать ее, что ведет к излишнему расходу воды по счетчику. Кроме того, устанавливают полотенцесушители, которые не могут работать при отсутствии циркуляции.
Децентрализованное (местное) ГВС применяют в тех случаях, когда экономически не выгодно строительство централизованной схемы: при небольшой плотности тепловых нагрузок в сельских населенных пунктах и тому подобное.
Схемы ГВС бывают:
- С тупиковым трубопроводом, где при малом потреблении или отсутствии водоразбора вода быстро остывает. Такую схему применяют в малоэтажных жилых зданиях с сетью малой протяженности, банно-прачечных комбинатах.
- С циркуляционными стояками. Подобные схемы применяют в многоэтажных жилых зданиях и гостиничных комплексах.
Эксплуатация и принцип работы
Теперь посмотрим, как должна использоваться реализованная схема горячего водоснабжения с циркуляцией:
Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)
Диспенсер напольный AquaPro 311 (пустой, без охлаждения)
Диспенсер напольный AquaPro 6207CH (охлаждение/нагрев/комн.темп)
В частном доме рекомендуется держать ее постоянно включенной, хотя и допустимо отключать ее на ночь или даже на несколько дней (в случае отъезда) в целях экономии и безопасности; но здесь следует учитывать, что повторный запуск потребует времени, так что с утра придется пораньше вставать – для прогрева контура.
В многоэтажном здании уже необходимо, чтобы оборудование действовало непрерывно, причем автоматически – жильцы не должны тратить свое время и силы на управление им.
Поломки и неисправности
К характерным неисправностям ГВС относятся:
выход из строя оборудования;
- шумы в работе системы;
- температура отопительных приборов ниже нормы;
- слабый напор горячей воды;
- температурный разброс теплоносителя по этажам дома;
- утечки в соединениях;
- коррозия трубопроводов и запорной арматуры.
Шумы, как правило, вызваны вибрацией неправильно установленных насосов, износом подшипников электродвигателей, ослаблением креплений трубопроводов, выходом из строя регулирующих вентилей.
К понижению температуры отопительных приборов приводят воздушные пробки в самих приборах, разрегулирование элеваторного узла, засоры и нарушение теплоизоляции в отопительных стояках.
Слабый напор воды при отсутствии засоров чаще всего вызывается неисправностями подкачивающих насосов. Своевременное техническое обслуживание повышает надежность системы теплоснабжения.
Возможные неисправности в комплексе ГВС
Ввиду схожести типовых систем многоэтажных домов возникающие в них неполадки также стандартны за редким исключением. Некоторые из них могут быть устранены жильцами самостоятельно без длительного ожидания мастера из обслуживающей компании. Основные моменты в этом перечне
Течь вентилей
Возникает на запорной арматуре по линии расположения штока. Появляется из-за повреждения, износа уплотнений. Устраняется путём поворота до упора ручки-барашка. В этом случае резьба максимально прижмёт сальник, устранив течь.
Шум кранов
Причина неисправности кроется в самом смесителе, точнее во внутреннем элементе – кранбуксе. Деформировавшаяся прокладка вибрирует и перекрывает поток, создавая ритмичные гидроудары. Так как горячая вода поступает в дом под большим давлением, на красном кране эта проблема обычно более выражена. Устранить неисправность можно, демонтировав кранбуксу и заменив на ней уплотнение. Как вариант можно поставить новый элемент из керамики, который лишён данного недостатка.
Холодный полотенцесушитель
Проблема может возникнуть из-за скопления воздуха в горизонтальной перемычке на стояке ГВС. Продуть пробку можно, обратившись к соседям на верхнем этаже. Если договориться с ними нет возможности, неисправность устраняется из подвала. Для этого необходимо перекрыть свой стояк в подвале, после чего открыть в квартире все краны ГВС. Воздух выйдет через них, после чего подачу можно запускать.
Специфика подключения радиаторов
Способы подключения радиаторов к системе отопления
Батареи к отопительной системе могут подсоединяться несколькими способами.
Нижнее подключение
Патрубки, подающие и отводящие теплоноситель, подводятся к нижней части радиатора. Данная технология позволяет замаскировать трубопровод. Если устанавливается секционное изделие при нижнем способе труба подачи выходит на одну сторону, а обратка – на другую внизу. Изменение сторон уменьшает теплоэффективность отопителей на 15-20 %.
Диагональное присоединение
Линия подачи располагается на одной стороне батареи вверху, а обратка на другой внизу. Технология оправдана при наличии секционного устройства из более 12 элементов и панельного длиной 120 см. Диагональная магистраль исключает неравномерность прогрева.
Односторонний способ
Патрубки подачи и обратки находятся на одной части батареи. Система будет работать, выделяя максимум тепла. Показатель теплоотдачи батареи также используется в полной мере. Особенность подключения – расположение подачи вверху, а обратки снизу. Используя специальную арматуру можно поставить патрубки снизу, но получиться обогреть только 70-80 % площади.
Поломки в системе разводки водоснабжения горячей или холодной воды
Своими руками можно исправить следующие аварийные ситуации:
Потек вентиль или кран. Это случается чаще всего из-за износа сальника или уплотнителя. Для устранения неисправности необходимо открыть вентиль полностью и с усилием, чтобы приподнявшийся сальник перекрыл течь. Такой прием поможет на некоторое время, в дальнейшем вентиль необходимо перебрать и заменить изношенные детали.
Шум и вибрация вентиля или крана при открывании в системе горячего водоснабжения (реже — холодного). Причиной шума чаще всего бывает износ, деформация или раздавливание прокладки в кранбуксе механизма. Шумы появляются, если кран открывается не до конца
Эта неисправность может вызвать серию гидравлических ударов в трубах, поэтому ее устранение – дело первостепенной важности. Клапан кранбуксы за несколько миллисекунд способен перекрыть седло задвижки в корпусе крана или вентиля, если он не шаровый, а винтовой
Почему риск гидроударов выше в ГВС? Потому что в трубах с горячей водой рабочее давление больше.
Как устраняется неисправность:
- Перекрыть воду на входе;
- Выкрутить кранбуксу шумящего крана;
- Заменить прокладку, но перед установкой снять фаску на новой прокладке, чтобы клапан не вибрировал при открывании при высоком давлении.
Полотенцесушитель не нагревается. Причиной поломки может быть наличие воздуха в системе водоснабжения с постоянной циркуляцией теплоносителя. Обычно воздух скапливается в трубной перемычке, которая монтируется между соседними стояками, после аварийного или планового слива воды. Устраняется проблема стравливанием воздушных пробок. Для этого необходимо:
- Стравить воздух в самой высокой точке системы – на последнем этаже;
- Перекрыть стояк горячего водоснабжения, который находится в квартире (стояк перекрывается в подвале дома);
- Открыть в квартире все краны ГВС;
- После стравливания воздуха через краны и смесители нужно их закрыть. А на стояке открыть запорный вентиль.
