Расчет интенсивности испарения влаги
Для правильного подбора осушающей системы необходим расчет интенсивности испарения влаги.

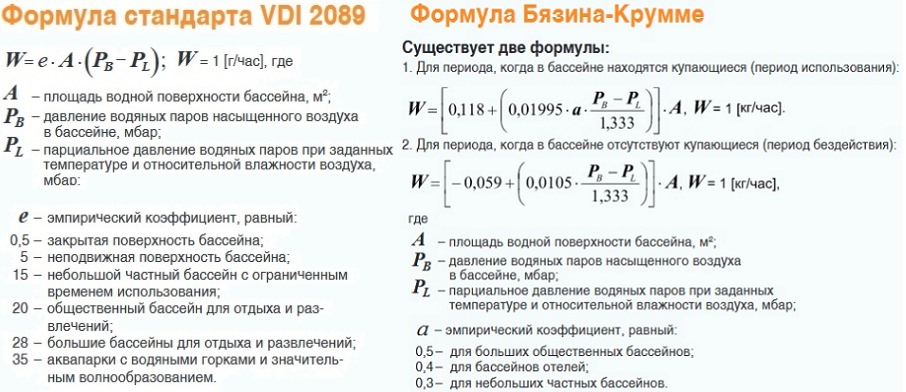

Вычисления проводятся по формуле, регламентированной европейским стандартом VDI 2089.
Для примера вычислим интенсивность испарения для небольшого бассейна с площадью зеркала воды 30 м2.
Примем температуру воды в чаше бассейна равной +28ºС, температуру воздуха в плавательном помещении +29ºС, значение давления водяных паров в помещении РB возьмем 33,6 мбар. Предположим, что зафиксированная влажность воздуха равна 65 %.
Сначала необходимо рассчитать *РL – величину парциального давления испаряющейся влаги. Находим для ее вычисления значение РL100 (при параметрах влажности 100 %) по таблице градации упругости насыщенных водяных паров в зависимости от температуры воды в чаше бассейна. Согласно принятым нами условиям это 40,07 мбар, которые надо помножить на 0,65.
Таблица со средними значениями упругости воздуха при условном уровне влажности 100 %:
РL100 (величина при 100% влажности) × 0,65 (65 %) = 40,07 × 0,65 = 26,05 мбар W = e × A × (РB — РL) = 15 × 30м2 × ( 33,6 мбар – 26,05 мбар) = 3397,5 г/час ≈ 3398 г/час = 3,398 кг/ч.
При взятых за основу в примере данных с 1м2 водной поверхности в бассейне испаряться будет 0,11 кг влаги.
Это упрощенная схема расчета интенсивности испарения частных и общественных бассейнов, но при желании можно воспользоваться и другим способом по формуле Бязина-Крумме.
В среднем в помещении с бассейном с 1 кв.м. зеркала воды испаряется 150-250 гр. влаги в час. Количество испарений зависит от разницы между температурой воды и воздуха. Для того, чтобы испарялось минимальное количество, воздух должен быть теплее не более, чем на 1-2°.
Самый простой способ уменьшить испарения в 1,5 раза – плавающее полимерное покрытие. Дополнительно оно препятствует остыванию воды и попаданию мусора. Однако, этот вариант подходит только для небольших бассейнов и ванн с гидромассажем.
Как выбрать осушитель воздуха по назначению?
Существует несколько типов осушителей воздуха, каждый из которых предназначен для определенных задач:
Бытовой. Это обычный домашний осушитель воздуха, который удобно использовать для небольших помещений. Подавляющее большинство устройств этого типа имеют небольшую производительность, что делает их компактными и легкими. Также они практически бесшумные, поэтому могут работать даже ночью.
Бытовые осушители также хорошо справляются с сыростью гаражей и офисов. Их легко переносить из помещения в помещение: весят очень мало. Хорошим осушителем для помещений до 16 м2 можно считать NeoClima ND-10AH.
Для бассейнов. Эти приборы предназначены для осушения воздуха в помещениях с крытым бассейном. Главное их преимущество — возможность непрерывной работы. То есть на протяжении целого дня агрегат может подавать воздух оптимальной температуры и влажности в помещение. За день подобные устройства способны осушать до 70 – 80 л воды.
Естественно устройства для бассейна нет смысла покупать в дом, да и стоят они немалых денег. Однако, если у вас в доме организована частная баня или сауна (не отдельно стоящее помещение), тогда стоит приобрести такое устройство.
Канальные. Это по сути бесперебойные осушители для круглосуточного использования. Они устанавливаются не внутри помещения с бассейном, а снаружи. Главным их преимуществом является большой воздушный поток, создаваемый вентилятором. Некоторые устройства способны перегонять до 1500 м3/ч. Недостатком является высокая стоимость таких устройств.
Адсорбционные. Это довольно необычные осушители, которые работают по совершенно иному принципу. В отличие от всех вышеупомянутых здесь поглощение влаги осуществляется специальным впитывающим веществом, а не с помощью конденсирования влаги. Эта технология дает возможность осушать помещение даже при отрицательных температурах. В основном адсорбционные осушители покупают для больших морозильных камер и для складов пищевых продуктов.
Какой осушитель воздуха лучше купить из вышеупомянутых? Если нужно устройство для квартиры или дома, достаточно бытового
На остальные же стоит обращать внимание только, если есть крайняя технологичная необходимость
Повышенная влажность вредит организму человека
В помещении бассейна обязательно нужен осушитель
Вы когда-нибудь находились во влажном помещении? Согласитесь, при показателях от 80 до 95 % создается ощущение, что дышать очень трудно. А если еще и температуре воздуха от + 25 °С, то нарушается теплоотдача тела – может произойти перегрев. Одним словом, переувлажненный микроклимат может провоцировать:
- приступы у людей с сердечно-сосудистыми заболеваниями;
- общее ухудшение здоровья, снижение сопротивляемости организма к вредным бактериям, инфекциям – при этом человек не всегда может понять причину плохого самочувствия;
- низкая температура и высокая влажность приводят к переохлаждению тела.
Особенности микроклимата закрытых бассейнов
Требования к микроклимату закрытых бассейнов весьма жесткие, но несоблюдение этих требований может привести к неприятным последствиям как для тех, кто его посещает, так и для самого помещения бассейна и оборудования, которое в нем установлено. Главной особенностью любого бассейна является наличие большого количества воды, имеющей значительную плоскость зеркала, с которого постоянно происходит испарение влаги.
Климатическая установка Menerga ThermoCond 39 с асимметричным высокопроизводительным теплообменником и встроенным тепловым насосом
Процесс испарения происходит даже в стоячей воде, а при интенсивном волнообразовании, появлении брызг, когда кто-то плещется в бассейне, он усиливается на 10-60%, в зависимости от количества купающихся. Также водяной пар образуется и от других источников: с поверхности пола, залитого водой, и с поверхности тела человека, находящегося в помещении.
Независимо от того, насколько интенсивно вы пользуетесь своим бассейном, высокий уровень испарения воды требует, чтобы система вентиляции бассейна действовала 24 часа в сутки. Разумеется, такой режим работы приводит к высоким расходам, поэтому к числу обязательных требований к оборудованию для вентиляции бассейна относится экономичность.
Существуют определенные требования по параметрам окружающей среды для закрытого бассейна.
Параметр | Диапазон значений |
|---|---|
Температура воздуха | 27°C-34°C |
Температура воды | 23°C-28°C |
Относительная влажность воздуха | 50%-65% |
Скорость воздушного потока | не более 0,2 м/с |
Кратность воздухообмена | 4-5 раз в 1 час |
Концентрация хлора в воздухе | не более 0,1 мг/куб. м |
Еще раз подчеркнем, что эти параметры требуется соблюдать все 24 часа, независимо, пользуетесь вы своим бассейном или нет. Некоторые, чтобы сэкономить, приобретают специальный настил, закрывающий зеркало воды в нерабочий период, но таки образом полностью решить проблему влажности не удастся, в любом случае необходимо дополнительно механическим образом осушать воздух. Хотя защитную пленку, закрывающую поверхность воды в отсутствие людей, лучше приобрести. Кстати, открытие форточек тоже не эффективно.
Функции и параметры
Хорошее, качественное оборудование обладает рядом функций и дополнительными параметрами, которые повышают его эффективность и улучшают условия его обслуживания.
Осушитель для бассейна также обладает хорошими достоинствами:
- обогрев помещения;
- встроенный микропроцессор, с помощью которого легко управлять процессами;
- индикаторы влажности, времени, температуры;
- очищающий от микробов фильтр;
- диагностика работы;
- возможность выбрать нужное время работы;
- хороший дисплей;
- отвод воды;
- возможность регулирования интенсивности осушения и скорости вентиляторов.
Конечно, не все эти функции могут присутствовать сразу в одном устройстве, но, в любом случае, осушитель должен достигать следующих целей:
- сохранение приемлемого уровня влажности;
- поддержание нужной температуры;
- хорошая скорость воздушного потока;
- очистка воздуха.
Хорошо, когда в бассейне осушитель работает совместно с приточно-вытяжной вентиляцией.
При этом условии будут созданы благоприятные условия не только для самого здания, но и для здоровья человека. Если получается достигнуть баланса между температурой в помещении и влажностью в нем, тогда для всех находящихся там людей условия будут комфортными. Приведем пример параметров, которые выставляются в осушителе:
- влажность воздуха: 60%;
- температура воздуха: 30 градусов;
- температура воды: 27 градусов;
- зеркало воды бассейна: 26 м 2 .
Благодаря таким параметрам испарение воды с 1 м 2 будет составлять 1,2 литра в сутки. Если умножить это число на зеркало воды бассейна, которое в нашем случае составляет 26 м 2 , то за сутки с такой поверхности будет испаряться 31,2 литра.
Лучшие модели осушителей воздуха, отлично подходящие для бассейна
Выбирая осушитель для бассейна, стоит ориентироваться на тех производителей, которые проверены временем и заслуживают доверия. Цена у них, конечно, бывает выше, но надежность и высокое качество модели — это главное. Дешевые приборы быстро выйдут из строя. Самые известные мировые производители климатической техники — это датская фирма DANTHERM, фирмы General Climate, Neoclima, DanVex, Euronord. Рассмотрим некоторые модели этих производителей.

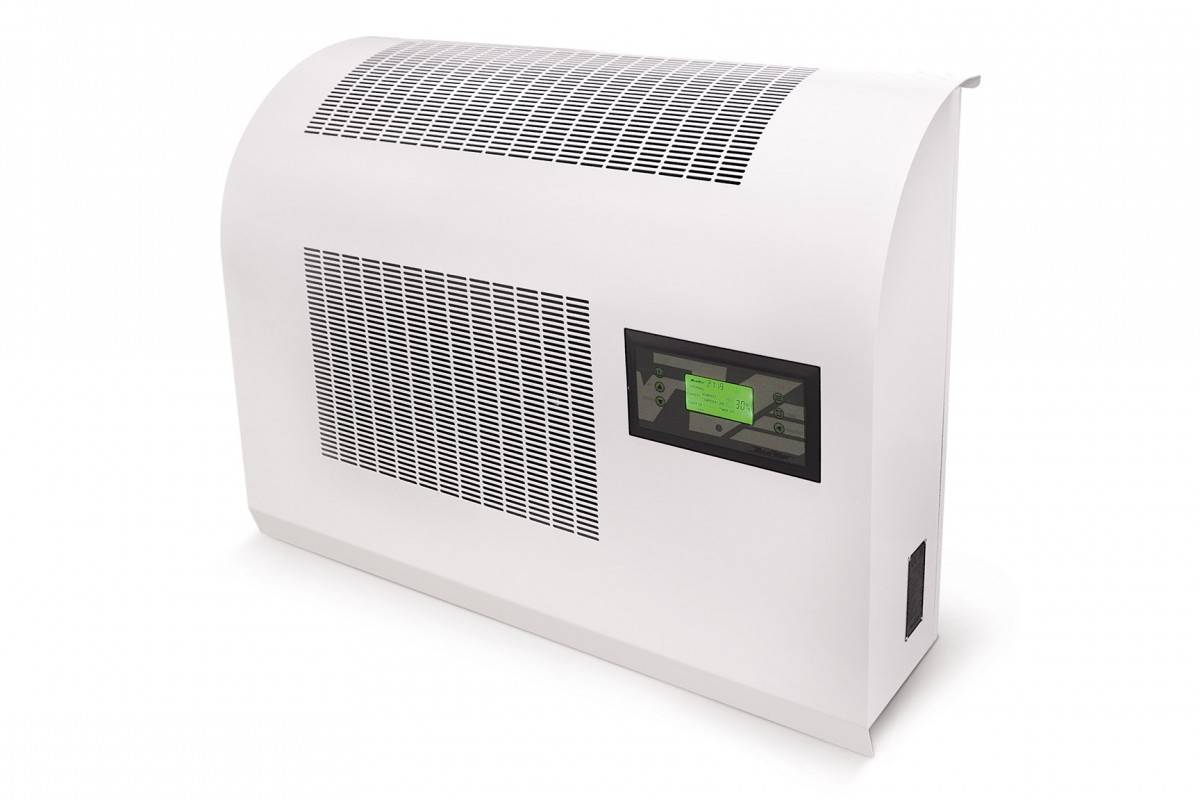

Осушитель воздуха для бассейнов DANTHERM CDP 35
Преимущества
- Высокоэффективный, практически бесшумный, компактный, экономичный осушитель.
- Имеет встроенный гигростат.
- Устанавливаться может на стене или на полу.
- Имеет конденсаторный механизм осушения, что позволяет мягко понижать уровень влажности.
- Светодиодная панель отображает все процессы управления.
- Полная защита от коррозии даже при работе с химическими веществами (корпус оцинкован, покрыт порошковой краской).
- Низкий уровень потребления электроэнергии, шума.
- Имеет функцию автоматического оттаивания.
- Автоматическое отключение прибора при остановке компрессора и перезапуск через 45 минут.
- Высокий класс защиты от брызг.
- Компактные размеры.
Технические характеристики
| Производительность, л/сутки | 40,8 |
| Расход воздуха, м3/час | 250 |
| Уровень шума, на расстоянии 1 м от прибора, дБ | 44 |
| Площадь зеркала воды, м2 | До 15 |
| Вес, кг | 60 |
| Размеры, мм | 800х950х315 |
| Срок гарантии, лет | 3 |
| Цена, руб | 221 940 |
Установка прибора возможна как на полу, так и на стене. Для напольного монтажа нужен специальный кронштейн. Осушитель создан по международным стандартам качества, полностью безопасен в эксплуатации. По отзывам владельцев, эффективен в использовании, постепенно и мягко понижает уровень влажности, поддерживает комфортный климат в помещении, уменьшает затраты на ремонт и поддержание помещения в хорошем состоянии.
General Climate CF120BD/A
Снижает влажность в здании, обеспечивая комфортные условия. Модель представляет собой вертикальный блок, устанавливается легко и не требует дополнительного оборудования.
Преимущества
- Компактность.
- Надежность, простота в обслуживании.
- Имеет электронную панель, которая регулирует заданные параметры.
- Есть регулировка скорости вентилятора.
- Дополнительный обогрев помещения.
- Автоматическое размораживание.
- Пластинчатый теплообменник.
- Фильтр для очистки воздуха от пыли.
Технические характеристики
| Производительность, л/сутки | 120 |
| Расход воздуха, м3/час | 850 |
| Уровень шума, на расстоянии 1 м от прибора, дБ | 52 |
| Площадь помещения, м2 | 120-150 |
| Вес, кг | 65 |
| Размеры, мм | 1730х480х270 |
| Рабочая температура, оС | 15-43 |
| Цена, руб | 84 600 |
По отзывам потребителей, эти осушители хорошо зарекомендовали себя. Они просты и надежны, предотвращают появление влаги и коррозии, выполнены в современном стиле, хорошо вписываются в любой дизайн, имеют высокую производительность.
Осушитель DanVex DEN-600wp
Обновленная модель финского производителя. Современный корпус, компактные габариты, может быть смонтирован и на стене, и на полу с помощью дополнительной установки. Имеет пульт дистанционного управления.
Преимущества
- Теплообменники сделаны из нержавеющей стали с антибактериальным покрытием.
- Осушитель можно включать и выключать по расписанию.
- На панель управления выведено значение установленной и действительной влажности.
- Корпус и все конструкции выполнены из нержавеющей стали с порошковым покрытием.
- Встроенные часы.
- Имеется режим вентиляции.
Технические характеристики
| Производительность, л/сутки | 60 |
| Расход воздуха, м3/час | 430 |
| Площадь зеркала воды, м2 | До 25 |
| Напряжение, В | 220 |
| Вес, кг | 50 |
| Размеры, мм | 915х280х670 |
| Потребляемая мощность, кВт | 0,9 |
| Цена, руб | 177 500 |
По отзывам покупателей, очень удобная система отвода воды позволяет сливать воду обратно в бассейн или в дренаж. Осушитель встроен в новый привлекательный корпус, имеется пульт ДУ.
Источники
- https://MirCli.ru/osushiteli/dlya-bassejna/
- https://domsdelat.ru/poleznie-soveti/osushiteli-vozduha-dlya-bassejnov-nastennye-kanalnye-napolnye-obzor-proizvoditelej.html
- https://RSVgroup.ru/ventilyatsiya/kanalnyj-osushitel-vozduha-dlya-pritochnoj-ventilyatsii.html
- https://voronezh.pro-komfort.com/ochistka-vozduha/osushiteli/dlia-basseinov/
- http://ventilationpro.ru/osushiteli_vozduha/kanalnyjj-osushitel-vozdukha-dlya-pritochnojj-ventilyacii-raznovidnosti-pravila-vybora.html
- https://v-teplo.ru/osushiteli-vozdukha-dlya-basseynov.html
- https://housedb.ru/kak-vybrat-osushitel-vozduha-dlya-bassejna/
- https://ventilsystem.ru/klimaticheskaya-texnika/osushiteli-vozduxa/osushiteli-vozduxa-dlya-bassejna.html
Вентиляционные системы для бассейнов
Главная задача вентиляции состоит в устранении излишней влаги в помещении бассейна. Она испаряется, как с поверхности бассейна, так и с мокрых ограждений, тел купающихся людей. В данной ситуации приточно-вытяжная вентиляция бассейна является необходимым условием его функционирования.
Важно! Приточный воздух не должен обдувать поверхность воды, так как это вызывает увеличение испарения воды и ее быстрое охлаждение в бассейне. На этапе проектирования системы вентиляции следует учесть, что для уменьшения испарения с поверхности бассейна следует обеспечить в помещении температуру на 2-3 градуса больше, чем существующая температура воды
Относительную влажность воздуха лучше всего поддерживать на уровне 55-60%
На этапе проектирования системы вентиляции следует учесть, что для уменьшения испарения с поверхности бассейна следует обеспечить в помещении температуру на 2-3 градуса больше, чем существующая температура воды. Относительную влажность воздуха лучше всего поддерживать на уровне 55-60%.
На практике применяют два способа, с помощью которых осуществляется приточно-вытяжная вентиляция бассейнов:
- Раздельные системы приточной, вытяжной вентиляции, которые функционируют одновременно;
- Приточно-вытяжная система с рекуперацией тепла.
Раздельная приточная и вытяжная вентиляция
Раздельная система характеризуется комплексной работой приточной и вытяжной вентиляционных систем. Применение данного способа отличается более дешевой стоимостью оборудования, однако характеризуется достаточно высокими расходами на эксплуатацию. Для организации такой системы вентиляции для бассейна требуется значительная площадь для размещения установок.
Данная система обеспечивает подачу свежего воздуха с улицы и одновременное удаление влажного воздуха из помещения бассейна. Устройство вентиляционного оборудования проводится вместе с общестроительными работами.
Вытяжная система представлена вытяжным вентилятором, встроенным в специальные вытяжные каналы.
Приточная система состоит из следующих составных элементов:
- Устройство для забора воздуха с клапаном, не пропускающим зимой холодный воздух при отключенном вентиляторе;
- Фильтр для очищения поступающего атмосферного воздуха;
- Нагреватель для наружного воздуха, применяемый в холодное время года;
- Придаточный вентилятор для организации подачи воздуха в помещение бассейна;
- Блок управления, регулирующий температуру и объем подаваемого воздуха.
Важным моментом, требующим внимания при проектировании системы вентиляции, становится наличие системы автоматики. Она способна постоянно следить за температурой в помещении и поддерживать ее на заданном уровне, контролирует перепад давления между соседними помещениями и бассейном, обеспечивает соблюдение необходимых параметров притока воздуха.
Приточно-вытяжная система с рекуперацией
Приточно-вытяжная система с встроенным рекуператором тепла функционирует в одном блоке. Данный способ отличается значительными расходами на этапе закупки оборудования, но эксплуатационные расходы будут меньше, чем для более дешевой раздельной приточно-вытяжной системы.
Неоспоримыми преимуществами ее использования являются:
- Экономия пространства в помещении. Приточно-вытяжная система, находящаяся в одном блоке, требует меньше пространства для размещения, чем раздельная система. Данный момент играет важную роль при выборе вентиляционной системы для небольшого бассейна.
- Экономия энергии. Использование в системе встроенного рекуператора позволяет достичь экономии энергии до 50-70% за счет того, что нагревание приточного воздуха осуществляется при помощи вытяжного воздушного потока, но при этом их смешивания не происходит. Такая функция позволяет уменьшить мощность встроенного двигателя в 2-2,5 раза.
К основным элементам данной системы относятся:
- Приточно-вытяжной вентилятор;
- Очищающий фильтр для наружного воздуха;
- Двойной клапан, предотвращающий проникновение холодного воздуха при отключенной установке;
- Рекуператор тепла;
- Нагреватель для подогрева поступающего воздуха до заданной температуры, расположенный за рекуператором.
Единая приточно-вытяжная система оснащена автоматической регулировкой температуры и уровня влажности, кроме того она может дополнительно оборудоваться устройствами для распределения нагретого воздуха в другие помещения.
Для создания и поддержания идеального климата следует использовать дополнительное специализированное оборудование, такое как осушители воздуха для бассейнов.
Какими качествами должен обладать
Нужно отметить, что далеко не все осушители можно использовать для удаления избыточной влаги в помещениях бассейнов.
Так как осушители в бассейне постоянно находятся под воздействием влаги, то следует отдать предпочтение тем моделям, которые имеют следующие конструкционные особенности:
- Оцинковка металла, используемого для корпуса осушителя, должна быть изготовлена горячим способом, который обеспечивает сохранность торцов металла;
- Все поверхности должны быть выполнены заподлицо, исключая вероятность образования мест для скопления влаги;
- Все трубопроводы должны быть гладкими не только изнутри, но и снаружи;
- Снаружи и внутри должен быть нанесен предохраняющий слой эмали.
Почему осушители бестолковое оборудование?
1. Осушители не предназначены для бассейнов
Смотрим таблицы. Сколько влаги выделяет бассейн (Таблица 1):
| Бассейн в Московской области с устройством противотока и подводными струями. Площадь зеркала воды: | |||||||
| 15 м2 | 18 м2 | 21 м2 | 24 м2 | 27 м2 | 30 м2 | 33 м2 | 36 м2 |
| 4,3 кг/ч | 7,5 кг/ч | 8,7 кг/ч | 10 кг/ч | 11,3 кг/ч | 12,5 кг/ч | 13,8 кг/ч | 15,0 кг/ч |
Сколько влаги на самом деле забирает осушитель Dantherm и его стоимость (Таблица 2):
| Бытовая серия | Промышленная серия | |||||
| Марка | CDP 35 | СDP 45 | СDP 65 | СDP 70 | СDP 125 | СDP 165 |
| Влагосъем | 0,9 кг/ч | 1,4 кг/ч | 2,2 кг/ч | 2,8 кг/ч | 5,2 кг/ч | 6,2 кг/ч |
| Цена, руб. | 221 940 | 257 400 | 361 170 | 464 940 | 608 000 | 848 000 |
Что получается: для бассейна с противотоком и струями зеркалом воды 18 м2 (7.5 кг/ч по 1 таблице) нам понадобится 2 осушителя CDP 70 общей стоимостью 928 тыс.руб. и даже этого будет недостаточно. Система вентиляции для полного осушения воздуха обойдется до 400 тыс.руб.
Может в расчете ошибка? — Нет ошибки. Осушители производят либо для маленьких СПА-зон, либо для больших коммерческих бассейнов.
2. Производитель искусственно завышает мощность
Если Вы внимательно посмотрите характеристики осушителей, то увидите, что заявленная производительность (л/сут) рассчитана на влажность 80%, в то время как требуемая 55%.
Согласно СП 310.1325800.2017 пункт 11.3 в бассейне нужно поддерживать влажность 50-60%.
Производитель указывает мощность осушителя из расчета не на 50-60%, а на все 80%, что приводит к фиктивно завышенной мощности оборудования в 1.5 раза.
Реальная мощность осушителя на 40% ниже заявленной.
Например, на графике в паспорте осушителя CDP 65T мы видим, что при температуре 30 оС и влажности 55% реальная производительность — 2.3 л/ч, а продавец на сайте указывает 3.4 л/ч при 80%.
Завышенная производительность осушителя воздуха для бассейна
3. Производитель занижает реальные объемы влаги в помещении бассейна
До 2012 года объем влаги в бассейне рассчитывался по 3 разным методикам, и результат сильно различался. С выходом норматива АВОК» 7.5-2012 методика стала одна, но продавцы выпускают таблицы подбора по старым расчетам, чтобы выгодно продать оборудование.
В новых расчетах учитывается дополнительное оборудование: фонтаны, гейзеры и горки, поэтому результаты точнее:
Реальные объемы влаги в помещении бассейна занижены
Рассмотрим таблицу производителя:
Продавец нам говорит, что бассейн с зеркалом воды 20 м2 выделяет в помещение 57,6 л/сутки влаги. Но влажность воздуха и температуру воды он выбирает неправильно. Реальные выделения влаги 123 л/сутки.
В итоге, осушитель подобран неверно и влагу не удаляет.
4. В бассейне нужна вентиляция Даже если Вы установите осушитель, в бассейне все равно потребуется вентиляция. Запахи реагентов нужно удалять, а помещение проветривать.
Приточная установка Менерга для бассейна
5. Вы можете 100% влаги удалять вентиляцией без осушителя!
Такую схему мы смонтировали в 20 бассейнах. Она обоснована действующими нормами: СП 310.1325800.2017, АВОК» 7.5-2012.
Вывод:Модельный ряд осушителей не предназначен для бассейнов. Экономически не обосновано использовать осушители в бассейнах частных домов. Владелец бассейна никогда не окупит вложений. Осушитель воздуха – нужное оборудование для других целей.
1 Задачи осушителя
Точка росы — это температура, при которой воздух начинает конденсироваться в росу. Чем выше влажность, тем точка росы выше и ближе к температуре внешней среды. В природе эту закономерность можно наблюдать летним утром, когда температура понижается, а влажность составляет около 100%. Тогда появляется туман, в кубометре которого содержится около 300 капель воды.
Промышленное оборудование, а в частности компрессор, вместе с воздухом всасывает из атмосферы влагу, которая конденсируется и попадает в воздушную магистраль. Если провести небольшие расчеты, то окажется, что маленький компрессор при средней температуре около 20 градусов выше нуля и небольшой влажности может выделять более 10 литров воды, которая попадет в пневмосистему.
Если не принять соответствующие меры, то эта влага может стать причиной поломки как компрессора, так и инструмента, а именно:
- расширяет смазочное масло, что приводит к быстрому износу машины;
- образует эмульсию вместе с маслом и забивает протоки в пневмоинструментах;
- подвергает коррозии линии подачи воздуха, тем самым загрязняя устройства пылью и обломками;
- замерзает в трубопроводах при понижении температуры;
- способствует коррозии обработанных изделий (при работе с пескоструем и покраске);
- уменьшает срок эксплуатации электронных систем управления — датчиков давления, расхода и так далее.
Осушители успешно используются в химической и нефтеперерабатывающей промышленности, в воздушных системах управления и покрасочных камерах. Конденсат категорически недопустим в литейном деле и электронной промышленности, а в пищевом и фармацевтическом производстве считается вредным для жизни и здоровья человека.
Возможности современных осушителей
Несовершенство и достаточно высокие энергетические затраты, происходящие при использовании методик подогрева и адсорбции, привели к появлению современных вариантов оборудования.
При подробном рассмотрении они представляют модифицированный подвид кондиционеров, избавляющий помещение от конденсата. Расчет их рабочих возможностей на этапе проектировки был проведён таким образом, чтобы уверенно справляться с проблемой повышенной влажности без лишних энергозатрат.
Насыщенный молекулами воды воздух при помощи вентилятора отправляется в конденсирующее устройство. В нем происходит разделение смеси на фракции, после чего осушенная атмосфера вновь возвращается в помещение, а накопленная влага удаляется через дренажный канал.
Разработка проекта вентиляционной системы в бассейне
Делая проект вентиляционной системы, берите во внимание факторы, которые могут негативно сказаться на системе, и кроме того на особенностях самого здания. Наибольший урон оказывает скапливаемый конденсат. Образовываясь на шахтах вентиляции, он привод к появлению ржавчины
Во избежание таких проблем, нужно сделать изоляцию шахты, установив для этого клапаны с подогревом, а также резервуар для скапливаемой влаги
Образовываясь на шахтах вентиляции, он привод к появлению ржавчины. Во избежание таких проблем, нужно сделать изоляцию шахты, установив для этого клапаны с подогревом, а также резервуар для скапливаемой влаги.
Чтобы сделать оптимальные расчеты осушителей воздуха для бассейнов и мощи вентиляции, необходимо учитывать максимальное количество людей, которое может принять бассейн. Это позволит обеспечить работы системы на высоком уровне, даже если уровень влажности воздуха поднимется. Важный момент – осушители с большой мощностью, работая в полную силу тратят очень мало электроэнергии.
Делая проект вентиляционной системы, учитывайте площадь бассейна, работу системы отопления, расход воздуха. Вытяжка должна быть оборудована фильтрами, вентилятором и калорифером. Это позволит ей работать с высокой эффективностью.
Примечание. Если вы ходите оборудовать в загородном доме, позаботьтесь об отдельной вентиляционной системе для этого помещения.
Автоматическая вентиляция в бассейне
Автоматизированные вентиляционные системы оборудованы таким образом, что могут полностью контролировать устройство и обеспечивать регулировку его функций в зависимости от показателей температуры и влажности в помещении.
Такие системы устанавливают тех случаях, когда есть необходимость:
- Удерживать уровень влажности на оптимальном уровне.
- Удерживать температуру воздуха в определённых параметрах.
- Включения либо отключения элементов системы через определенный отрезок времени.
- Оповещать про возможность создания аварийной ситуации либо каких-либо неполадок.
- Следить за последовательностью операций устройства.
- Защиты системы от замерзания влаги, перепадов напряжения.
- Осуществления связи с системой «умный дом».
Автоматизация работы системы вентиляции позволяет устройству самому контролировать состояние показателей температуры и влажности в помещении бассейна.
Осушители воздуха для бассейнов Calorex
Отличаются компактностью моноблока, осуществляют регулирование влажности в пределах 20 – 80%. Корпус осушителе имеет антикоррозийный корпус с отличной звукоизоляцией. В комплектации есть гигростат, воздушный фильтр и регулируемые решетки. Производительность оборудования на высоком уровне, с низким потреблением электроэнергии. Установка простая, есть возможность изменять направление потока воздуха.
Осушители воздуха для бассейнов DanVex
Конденсационные устройства, с возможностью эффективной работы на уровне влажности 40%, и температуры воздуха +10ºС и более. Осушители серии AD – адсорбционные системы, которые отлично ведут себя при низких показателях влаги и температуры помещения.
Осушители воздуха для бассейнов Dantherm
Регулируют влажность в крытых бассейнах. Качество сборки функционал устройств – на высшем уровне. Отличаются экономичностью использования и высоким классом потребления электроэнергии. Блоки легкие, уровень шума низкий. Имеют в комплектации термостат и гигростат, USB-порт. Есть возможность управлять вентилятором вытяжки, оборудованы дистанционным управлением, дополнительными электрическими и водяными нагревателями.
Осушитель воздуха для бассейнов General Climate
Отличное решение для помещений с повышенным уровнем влажности. Серия CF имеет тры базовые модели с производительностью 60 – 120 л/сутки. Устройства выполняются в одном стиле, отличаются легкостью управления. Осушители CF выполнены в виде вертикального моноблока, который не нуждается в добавочном оборудовании для монтажа. Оснащены электронным типом управления с функцией автоматического поддержания показателей температуры воздуха, влажности и времени работы устройства.
Осушители воздуха для бассейнов NEOCLIMA
Отличаются компактностью и элегантностью, возможностью дистанционного управления. В комплектации есть ЖК дисплей, индикатор температуры, времени и влажности, возможность программирования времени, а также интенсивности работы, скорости вентилятора. Кроме того, есть возможность обогрева помещения, автоматической разморозки, фильтрации воздуха.
Как вентиляцией удалять влагу? Принцип работы
Летом, когда воздух на улице влажный, мы просто продуваем помещение бассейна увеличенным объемом воздуха. Для этих целей используем раздельные приточную и вытяжную установки.
Зимой, когда воздух на улице холодный и сухой, мы просто нагреваем его в приточной установке и подаем в бассейн. Приточные струи направляем на зеркало воды для максимального поглощения влаги. Приточную и вытяжную установки подвешиваем под потолком гаража или в любого другом технического помещения. Под потолком бассейна разводим сеть воздуховодов по которым уже влажный воздух удаляем на улицу.
Зимой для осушения бассейна требуется в 7 раз меньше воздуха чем летом. Приточная установка зимой работает на минимуме, поэтому никакие рекуператоры не нужны.
Таким образом вентиляционные установки для бассейнов работают в 2 режимах – Лето и Зима.
Лето: Воздух на улице теплый и влажный, поэтому подается в помещение бассейна без нагревания. Содержание влаги летом очень большое – 12,8 г/кг. Поэтому, чтобы удалить влажность из бассейна и без того влажным уличным воздухом приходится продувать помещение бассейна большим объемом воздуха, т.е. брать не качеством, а количеством.
Зима: Ситуация обратная. Воздух на улице холодный, и его нужно нагревать для подачи в бассейн. Но вот что главное – он очень сухой. Его влагосодержание всего 0,39 г/кг, т.е. зимой воздух в 32 раза суше чем летом, а значит и объемов такого воздуха нужно значительно меньше.
Например, для осушения воздуха в бассейне с зеркалом воды 25 м2, летом нужно примерно 3000 м3/ч воздуха, а зимой — всего 400 м3/ч., что в 7,5 раз меньше.
Сколько стоит вентиляция в бассейне «под ключ»?
Компанию дают разную стоимость. В таблице ниже я привел оптимальные цены по рынку. Я проектировщик и зарабатываю с проектирования. Выкладываю стоимости не с целью прессинга монтажных компаний, а с целью, чтобы мои Заказчики понимали порядок цен и не падали в обморок.
В отличии от тех же осушителей, стоимость вентиляционного оборудования практически не зависит от размера бассейна. Основной ценник – в разветвленности сети воздуховодов и стоимости монтажных работ.
| Площадь зеркала воды | |||||
| Стоимость | 15 м2 | 21 м2 | 28 м2 | 35 м2 | 40 м2 |
| Оборудование | 180 000 | 220 000 | 230 000 | 250 000 | 280 000 |
| Материалы | 110 000 | 140 000 | 160 000 | 190 000 | 210 000 |
| Работы | 70 000 | 80 000 | 80 000 | 110 000 | 140 000 |
| Итого | 370 000 | 440 000 | 470 000 | 550 000 | 630 000 |
На рынке более 20 марок вентиляционного оборудования с разной ценовой политикой. В таблице посчитана сама простая и эффективная система вентиляции бассейна на базе оборудования NED и Breezart. Без проекта Вы не сможете быть уверены в правильности решений, а монтажники не смогут собрать систему.
Стоимость проекта от 25 000 до 36 000 рублей.
Cравнение с осушителями: Да, в некоторых случаях осушитель выйдет дешевле вентиляции Например, в бассейнах с зеркалом воды 25 м2 осушитель на 20% дешевле. Но при монтаже осушителя, Вам в любом случае придется монтировать простенькую систему вентиляции для банального проветривания помещения. В итоге комбинированная система вентиляции и осушения выйдет намного дороже полноценной вентиляции рассчитанной на удаление влаги. В бассейнах с зеркалом 35 м2 и более – стоимость осушителя и вентиляции одинакова,но функционал осушителя значительно меньше.
Многофункциональные агрегаты для бассейнов
В отличие от публичных бассейнов и аквапарков, бассейны в частном доме посещаются сравнительно редко и большую часть суток простаивают. Поэтому непрерывное добавление свежего воздуха в помещение бассейна требуется не всегда, что позволяет поддерживать низкий уровень эксплуатационных расходов, в частности в холодные месяцы года.
Многофункциональная установка для бассейнов VBW Engineering OKEANOS BS-2
Иначе говоря, для оптимизации расходов по эксплуатации бассейнов в частном доме лучше выбирать многофункциональное оборудование с развитой системой управления, которая позволяет задать различные режимы работы. Сегодня на рынке представлено множество моделей многофункциональных агрегатов (их еще называют климатическими установками), которые могут все: обеспечивать воздухообмен, осушать воздух, отапливать помещение и даже нагревать воду в бассейне. Некоторые из них совместимы с системами умного дома.
Конечно, затраты на приобретение и установку таких агрегатов будут выше, чем при использовании купленных отдельно осушителей воздуха и приточно-вытяжных установок, зато эксплуатационные расходы уменьшатся. Что лучше – каждый решает сам.
Что такое осушитель для бассейна
✮Большой выбор систем вентиляции для бассейна на портале TopClimat.ru
