Принцип работы и разновидности насосов высокого давления для воды

Классификация

При выборе насосного оборудования очень важно учитывать тип питания, поскольку в некоторых условиях может потребоваться независимая от электросети работа агрегата. Такая работа свойственна только агрегатам, укомплектованным двигателем внутреннего сгорания

Так, по типу энергопитания все насосы можно разделить на такие виды:

Электрические приборы для работы мотора используют переменный ток. Это делает их зависимыми от электросети. Однако это позволяет не заботиться о пополнении запасов топлива. Выбор такого насоса стоит делать в том случае, если в месте его использования есть работающая электросеть

Важно учитывать напряжение в сети, а так же то, на какое количество фаз рассчитан прибор.

Жидкотопливные насосы , называемые мотопомпа, работают на ДВС. Они делятся на такие разновидности:
Бензиновые

Эти агрегаты используют бензиново-масляную смесь, приготовленную в определённой пропорции. Они более тихие в работе и менее дорогостоящие, чем дизельные агрегаты.
Дизельные насосы работают на солярке. Эти приборы отличаются высокой экономичностью и повышенным шумом при работе.

Главным преимуществом мотопомп является их мобильность и простота использования. Они подходят для мест, где есть перебои с подачей электропитания или полностью отсутствуют электрические сети.

Также есть классификация водяных насосов в зависимости от чистоты перекачиваемой жидкости. По этому критерию насосные агрегаты делятся на следующие типы:

• для чистой воды с содержанием твёрдых примесей, не превышающим 150 г/м³. Сюда относятся скважинные, колодезные и все модификации поверхностных насосов;
• для воды средней степени загрязнения , в которой содержание примесей не превышает 200 г/м³. К этой категории относятся дренажные насосы, самовсасывающие и циркуляционные агрегаты, некоторые виды насосных станций и фонтанные насосы;
• для сильно загрязнённой воды с концентрацией твёрдых примесей больше 200 г на кубометр. В эту категорию входят некоторые типы дренажных насосов, а также поверхностные канализационные устройства.

По месту расположения относительно водного зеркала все насосные агрегаты делятся на следующие типы:

• Поверхностные насосы устанавливаются на некотором расстоянии от источника и сообщаются с ним посредством трубопровода или шланга. Мощность агрегата зависит от расстояния, на котором оно находится от источника. Чем оно больше, тем выше должна быть мощность.
• Погружные агрегаты монтируются в гидротехническом сооружении. При этом корпус прибора должен быть полностью либо частично погружён в воду.

Как устроен и действует поршневой водяной насос

Конструкция поршневого насоса несложная. Водяной плунжерный насос состоит из таких комплектующих:

• Корпус. Он является не только крепительным элементом всей системы, но и создаёт вакуум, защищает устройство от различных повреждений. Большинство моделей имеют корпус из металла;
• Поршень. Создаёт необходимое давление для подачи воды из источника в систему трубопровода;
• Впускной и выпускной клапаны. Они обеспечивают подачу воды и воздуха в систему. Клапаны также способствуют созданию вакуума.

Конструкция может быть дополнена пружинами, штоками, кривошипами и прочими деталями в зависимости от особенностей конструкции.

Чертёж поршневого насоса достаточно простой. На схеме указаны комплектующие агрегата.

Характеристика видов водяных насосов

На сегодняшний день налажен выпуск разнообразного оборудования для бассейнов, поэтому у потребителя есть прекрасная возможность выбрать насос любой формы, размера и показателей мощности. Существуют модели, которые адаптированы для объёмных стационарных или небольших по размерам, сборных бассейнов. Некоторые модели имеют специальный фильтр, способствующий глубокой очистке воды, и могут быть задействованы при работе подводных пылесосов. Режим работы в этом случае изменяется посредством управляющего крана, расположенного на фильтре.

Дренажный

Позволяет откачивать практически чистую или с легким загрязнением воду, и характеризуется высокой производительностью, компактностью и возможностью не только стационарного использования, но и переноса в любое, удобное для работы место.

Фильтрующий

Организуют движение и очистку водной среды. Обладает парой гофрированных шлангов и фильтрующей системой в виде префильтра для предварительной очистки. Система позволяет улавливать крупный мусор и позволяет значительно увеличить срок эксплуатации насоса за счёт уменьшения повреждений рабочего колеса.

Самовсасывающий

Наиболее распространенный вид, способный поднимать воду на высоту в три метра, поэтому часто устанавливается выше уровня воды без применения обратного клапана и обеспечивает качественную фильтрацию. Существуют также модели, оснащенные двигателем с водозащитной изоляцией.

Тепловой

Стандартный вариант энергоэффективного оборудования. Забирает при помощи коллектора, обладающего высокими теплообменными свойствами тепло от первоисточника, что позволяет значительно снизить затраты на качественное отопление. Максимально эффективно создаёт тепловую энергию для нагрева воды. Некоторые моделимогут иметь такие дополнительные функции, как дезинсекция, охлаждение, а также нагрев воды на выходе.

Циркуляционный

Такое устройство может быть задействовано в качестве вспомогательного для основного насосного оборудования. Простота конструкции позволяет выполнять локальные задачи, включая осуществление циркуляции водных масс в отдельном месте бассейна, создания фонтана или пузырьков, а также обогащения воды озоном.

Вид	Марка	Напор	Производительность	Температура перекачиваемой среды
Самовсасывающий, циркуляционный, со встроенным улавливателем для волос и волокон	WATERblue-H	До 34 м	до 90 кубических метров в час	до 60˚С
Самовсасывающий, циркуляционный,для подачи и фильтрации воды	WATERblue-К	До 26 м	до 56 кубических метров в час	до 60˚С
Циркуляционный, со встроенным фильтром грубой очистки	UNIBAD	До 40 м	до 600 кубических метров в час	до 60˚С
Со встроенным префильтром для очистки перекачиваемой воды	Нerborner.X	До 52 м	До 640 кубических метров в час	до 60˚С
Вертикальный, со встроенным фильтром и волосоуловителем.	UNIBAD	До 44 м	До 640 кубических метров в час	до 60˚С
Самовсасывающий со встроенным фильтром и низким потреблением электроэнергии.	UNIBAD-72	не более 35 метров	не более 100 кубометров в час	до 60˚С

Канализационные насосные устройства

Такое оборудование используется для отвода сточных вод. В зависимости от места установки насосы могут быть двух видов:

1. Погружные дренажные агрегаты канализационного типа монтируются в месте сбора сточных вод, а именно в септике, отстойнике, сточной канаве, выгребной яме и т.п. Подача стоков в эти накопители осуществляется самотёком за счёт наклона труб. Обычно такое оборудование используется на дачных участках.
2. Принудительные канализационные насосы наружного типа – это комбинация насосного оборудования и накопительной ёмкости. Это устройство устанавливается в многоэтажных домах, офисных зданиях, производственных помещениях, где нет возможности осуществлять удаление сточных вод самотёком. Они монтируются в подходящей нижней точке системы и осуществляют сбор стоков в специальный бак, откуда под действием насоса они поставляются к месту самостоятельного стока в канализационную систему.

Как правило, многие канализационные фекальные насосы укомплектовываются специальными измельчительными ножами. Это позволяет им транспортировать стоки с высокой степенью загрязнения. За счёт ножей осуществляется измельчение крупных составляющих стоков, что препятствует засорению насосного оборудования.

Осевые модели

В устройствах такого типа полностью отсутствуют центробежные силы, и весь процесс происходит путем передачи кинетической энергии. В рабочей камере, которая имеет изгиб, лопасти находятся на оси. Она расположена по ходу движения потока. Вода двигается через камеру, ось усиливает ее скорость движения и напор. За счет такой конструкции требования к их производству довольно серьезные. Чаще всего подобные насосы используют в качестве системы балласта и управления в кораблях, плавучих доках и подобной технике.

Основная задача подобных насосов – перекачивание пресной и соленой воды. Используются для отвода, снабжения и очистки воды. Осевые насосы могут иметь очень компактные размеры и устанавливаться внутри водопровода.

Центробежные и вибрационные

Для домашнего пользования больше подходят центробежные насосы, схема работы которых проще и эффективнее. В его конструкции присутствует вал, на котором находятся лопасти. При этом вся сила напора концентрируется на краях лопастей. Но для использования этого оборудования необходимо ставить фильтр, потому что оно недостаточно хорошо реагирует на загрязнения и теряет из-за них мощность.

Хорошо зная назначение и устройство центробежного насоса для воды, можно выбрать подходящую модель. Вы можете уточнить наличие дополнительных компонентов в конструкции у продавца.

Классификация в зависимости от цели использования

Выбор типа насосного оборудования в зависимости от цели использования можно сделать на основании следующей классификации:

1. Все погружные насосы можно разделить на три группы:
   • агрегаты скважинного типа подходят для установки в скважинах;
   • дренажное оборудование делится, в свою очередь, на два типа: насосы, которые работают с чистой водой, и приборы, которые могут использоваться для перекачки грязной воды;
   • колодезные агрегаты устанавливаются в шахтных колодцах.

1. Все поверхностные насосы можно разделить на следующие типы:
   • фонтанные;
   • канализационные установки, которые делятся на агрегаты наружного и внутреннего использования;
   • насосные станции.

Эксплуатация и ремонт

Циркуляционный насос будет работать без дефектов, если монтаж проведен правильно. В большинстве случаев снижение производительности и уменьшение напора происходит не из-за поломки ЦН, а возникновении проблем с элементами трубопровода. Поэтому перед тем как начать разбирать агрегат, необходимо проверить работоспособность системы.

При засорении фильтра на всасывающем трубопроводе происходит срыв потока, что приводит к кавитации. Неплотности в соединениях, превышение высоты всасывания, большое гидравлическое сопротивление трубопровода негативно отражается на параметрах ЦН.

Чаще всего дефекты возникают в узле уплотнения вала насоса. Если используется сальниковая набивка, то нажимная букса должна уплотнять вал так, чтобы была небольшая протечка для охлаждения и смазки набивки. На работу торцевого уплотнения большое влияние оказывает соосное расположение валов насоса и приводного двигателя. Узел устроен так, что уплотнительные графитовые кольца должны находиться в одной плоскости. В противном случае будет неравномерная выработка поверхностей, что приведет к увеличению протечек.

Износ дорожек или разрушение сепараторов подшипников приводит к биению вала, увеличению нагрузки на приводной двигатель и снижению показателей работы ЦН. Без наличия опыта и специальных инструментов самому разбирать насос не стоит. Эту работу качественно могут сделать специалисты. Замену набивки чаще всего проводят самостоятельно.

Для поддержания насоса и системы в работоспособном состоянии необходимо проводить периодические осмотры в соответствии с инструкцией по эксплуатации.

Устройство

Как правило, дозировочный агрегат плунжерного типа относится к приборам объёмной группы. Рабочие механизмы насоса двигаются возвратно-поступательно (аксиально). Схема устройства агрегата одностороннего действия выглядит следующим образом:

• В рабочей камере НД находится напорный и всасывающий клапан, а также цилиндр с рабочим поршнем – плунжер.
• Этот поршень совершает возвратно-поступательные движения, то есть двигается аксиально.
• К рабочей камере высокого давления присоединён напорный трубопровод и всасывающий шланг.
• За один цикл, равный повороту вала с кривошипом, в полость цилиндра всасывается, а потом под давлением выталкивается определённый объём жидкости, который зависит от площади поршня и его хода.

Схема работы агрегаты высокого давления двухстороннего действия выглядит так:

1. В таком НД обе полости в цилиндре являются рабочими.
2. Благодаря этому за один ход поршневого элемента в прямом направлении осуществляется всасывание и выталкивание жидкости.
3. Такие процессы происходят и при обратном движении поршня в плунжере.

Насос для мойки

Основной деталью любого аппарата высокого давления является насос для мойки. Без которого, ни один моющий аппарат не сможет выполнять свои функции. Именно насос для мойки создает необходимое давление, при помощи которого вода превращается в мощную струю. В ассортименте нашей компании вы сможете найти насосы для моек разных характеристик и, как следствие, разного назначения. Мы можем предложить вам как готовые решения для популярных АВД, так и спроектировать стационарную мойку высокого давления с любыми необходимыми вам характеристиками.

Насосы высокого давления для мойки

Все компоненты насоса высокого давления для мойки изготовлены из высококачественных материалов, которые систематически проверяются и проходят проверку на каждом этапе производства. Ревизия проводится с максимальной точностью, для того чтобы конечный продукт был устойчив к сильному износу при эксплуатации в промышленных условиях, в том числе на автомобильных мойках.

Область применения насосов для моек

Компания Annovi Reverberi производит насосы высокого давления для моек с давлением от 50 бар до 4000 бар, при потребляемой мощности до 750 кВт. Плунжерные насосы высокого давления для моек используются для очистки большинства поверхностей. В том числе поверхностей судов и трубопроводов. А также для резки и удаления бетона, асфальта, краски, цемента или металлических поверхностей. Насос сверхвысокого давления используется в следующих отраслях тяжелой промышленности: строительная, черная металлургия, химическая и нефтехимическая область, а так же при очистке воды.

Помимо всего прочего, плунжерные насосы высокого давления хорошо зарекомендовали себя в химической промышленности. Их используют для перекачки химических средств, топлива и прочих агрессивных жидкостей.

Как работает вибрационный насос?

Вибрационные насосы применяют для поливов огородов и обеспечения водой. Принцип действия вибрационного насоса – создание магнитного поля. Оно влияет на катушку и сердечник. Эти конструктивные элементы начинают видоизменяться. Так, сердечник имеет металлическую структуру. При изгибании он создает низкий уровень давления. При поступлении воды в систему, конструктивные элементы принимают свой первоначальный вид.

Вибрационные насосы могут перекачивать даже грязную воду с примесями. Это свойство считают ключевым для вибрационных устройств. Конструкцией водяного насоса исключено наличие взаимодействующих деталей. Они не изнашиваются, поэтому водяной насос считается долговечным.

Минусом считают то, что при перепадах напряжения вибрационный насос работать не сможет

При установке такого устройства важно позаботиться о бесперебойной работе системы. Для этого можно установить стабилизатор, который сможет регулировать уровень напряжения.

Устройство

Как правило, дозировочный агрегат плунжерного типа относится к приборам объёмной группы. Рабочие механизмы насоса двигаются возвратно-поступательно (аксиально). Схема устройства агрегата одностороннего действия выглядит следующим образом:

• В рабочей камере НД находится напорный и всасывающий клапан, а также цилиндр с рабочим поршнем – плунжер.
• Этот поршень совершает возвратно-поступательные движения, то есть двигается аксиально.
• К рабочей камере высокого давления присоединён напорный трубопровод и всасывающий шланг.
• За один цикл, равный повороту вала с кривошипом, в полость цилиндра всасывается, а потом под давлением выталкивается определённый объём жидкости, который зависит от площади поршня и его хода.

Схема работы агрегаты высокого давления двухстороннего действия выглядит так:

1. В таком НД обе полости в цилиндре являются рабочими.
2. Благодаря этому за один ход поршневого элемента в прямом направлении осуществляется всасывание и выталкивание жидкости.
3. Такие процессы происходят и при обратном движении поршня в плунжере.

Насосы для индивидуальной системы водоснабжения

Независимо от того, откуда вы берете воду – из колодца (см. Водоснабжение из колодца: как правильно сделать), скважины или ближайшего водоема – её автоматическую подачу на участок и в дом с оптимальным давлением может обеспечить только правильно подобранный насос.

Параметры, необходимые для выбора

Нельзя пойти в магазин и купить любой насос просто потому, что вас устраивает его внешний вид или цена. Его необходимо подобрать по параметрам, соответствующим вашим потребностям и возможностям источника воды.

К ним относятся:

Производительность. Она зависит от необходимого вам расхода воды, который складывается из бытовых и хозяйственных нужд. Причем рассчитывают его исходя не из принятых нормативов, а из показателей максимального расхода всех точек водопотребления в единицу времени. Иными словами, нужно сложить количество литров, вытекающих за одну минуту, например, из крана на кухне, душевой лейки и поливочного крана во дворе, прибавить к ним расход на стиральную машину, чтобы получить максимальный расход при условии их одновременного включения. Полученное значение и будет служить ориентиром при выборе агрегата с требуемой производительностью.

Соотношение напора и производительности любого устройства можно определить по графику, который есть в инструкции

Напор. Это значение высоты в метрах, на которую устройство может поднять воду. Но чтобы вычислить требуемый напор, нужно учитывать и расстояние её подачи по горизонтали. По упрощенной формуле он принимается равным 1/10 от длины горизонтальной магистрали.

На самом деле он должен быть выше, так как в этой формуле не учтены потери напора при прохождении воды по трубам, узлам и поворотам, диаметр трубопровода и многие другие показатели. Но самое главное – требуемое давление на выходе.

А оно будет низким, если выбранный вами насос будет обладать недостаточным напором. Именно поэтому для комфортного пользования системой водоснабжения следует выбирать насос высокого давления водяной – устройство этого агрегата позволяет добывать воду с больших глубин и подавать её потребителям под достаточным давлением.

Виды насосов высокого давления

Выбор агрегата должен основываться не только на его технических параметрах, но и на конструкции, способности работать в тех или иных условиях.

Самыми востребованными являются следующие виды:

Вибрационные (см. Вибрационный водяной насос: принцип работы и рекомендации по выбору). Принцип действия основан на способности магнита под действием переменного тока притягивать к себе и отпускать якорь, соединенный с поршнем. В течение одной секунды его положение меняется несколько десятков раз. В результате таких вибрационных колебаний и изменения давления в рабочей камере вода сначала всасывается в неё, а затем выбрасывается в напорный трубопровод. Отсутствие вращающихся деталей делает устройства этого типа надежными и долговечными.

Конструкция вибрационного насоса

Вихревые. В полости корпуса этого агрегата находится плоский диск с радиально расположенными лопатками. Вращаясь, он вытесняет жидкость наружу. Такие насосы обладают высокой силой всасывания и не боятся наличия в воде воздушных пузырьков. Но быстро выходят из строя при перекачивании грязной жидкости с высоким содержанием взвешенных частиц. Поэтому инструкция не допускает их использование в колодцах и песчаных скважинах (см. Скважина на песок – выполнение работы).

Вихревой насос в разрезе

Центробежные (см. Центробежные насосы для воды: как выбрать для себя). Перекачивают воду благодаря возникновению в рабочей камере областей высокого и разреженного давления, создаваемых при вращении рабочего колеса с лопастями. Это самый распространенный вид насосов, обеспечивающих высокое давление в сети.

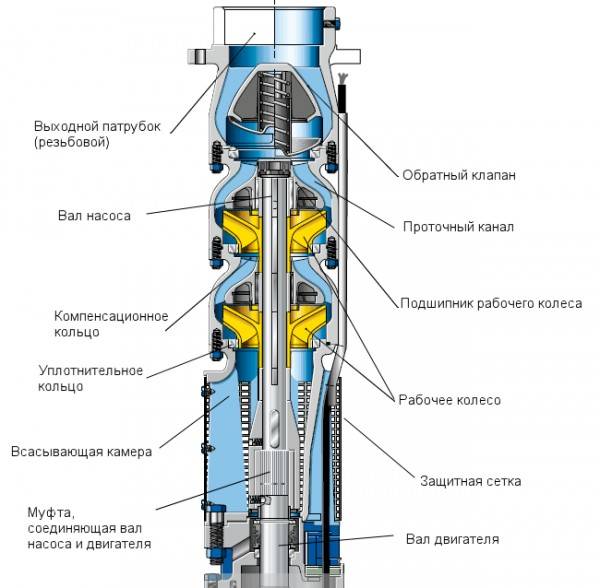

Погружной центробежный насос с двумя рабочими колесами

Все водяные насосы классифицируются и по другим признакам. Например, есть поверхностные и погружные модели (см. Центробежный погружной насос: оборудование для воды).

Первые работают, будучи установлены вне пределов источника воды, на поверхности земли. Вторые погружаются в перекачиваемую жидкость. Они обладают более высокими показателями напора и давления.

Также водоподъемные устройства различаются по типу приведения в действие на ручные, электрические, работающие на жидком топливе. Самые популярные – электрические, работающие от сети 220 В. Но есть и модели, способные функционировать от автомобильного аккумулятора или другого устройства, дающего напряжение 12 В.

Основной рабочий узел портативной автомойки – водяной насос высокого давления 12 вольт

Популярные модели и производители

Рассмотрим наиболее известные и распространенные модели повышающих насосов:

Wilo Star-RS 25/4

Немецкий насос, который считается лучшим из циркуляционных устройств. Конструкция с мокрым ротором обеспечивает минимальный уровень шума и долговечность насоса. Обладает прочным чугунным корпусом, рабочее колесо изготовлено из полипропилена. Производительность — 3,5 м3/ч, напор составляет 4 м. Диапазон температур перемещаемой жидкости от -10° до + 110°. Вес насоса всего 2,4 кг;

Grundfos UPA 15-90

Детище датских производителей. Классический повысительный насос, способный развивать напор до 8 м при производительности 1,5 м3/час. Способен запускаться вручную или в автоматическом режиме (при открытии крана срабатывает датчик расхода). Мощность агрегата составляет 120 Вт. Начальное (входное) давление — 0,2 Атм. Диапазон температур — от +2 до +60°, что позволяет работать только с контуром ХВС. Срок службы, заявленный производителем, составляет 10 лет;

Jemix W15GR15-A

Изделие совместной российско-китайской фирмы. Обладает чугунным корпусом и алюминиевым кожухом электродвигателя. Оснащен контроллером уровня потока, позволяющим работать в автоматическом или ручном режиме. При производительности 1,5 м3/час насос демонстрирует напор 15 м, что намного превосходит показатели многих европейских конструкций. Автозапуск агрегата происходит при 0,09-0,12 м3/час;

Комфорт X15GR 15

Повышающий насос отечественного производства. Обладает корпусом из нержавеющей стали, производительностью 1,8 м3/час и напором 15 м. Предназначен только для работы с чистой водой. Специфическое требование — горизонтальный монтаж агрегата. Мощность — 120 Вт. Пользователи отмечают высокую работоспособность и надежность насоса, но критикуют слишком высокий уровень шума;

DAB DIVERTRON 1200

Погружной насос, который по достоинству оценивают владельцы частных домов. Обеспечивает подачу воды из колодцев. Мощность составляет 1,1 кВт, при глубине погружения 10 м насос способен поднять жидкость на высоту 48 м. Демонстрирует высокую производительность — 5,7 м3/час. Имеется электронный блок управления, защита от холостого хода (отключение). Нуждается в стабилизации электропитания;

ДЖИЛЕКС «Водомет» ПРОФ 55/75 Дом

Скважинный насос отечественного производства. Производительность составляет 3,3 м3/час, а напор — до 75 м, что позволяет работать в глубоких скважинах. При этом, мощность агрегата всего 900 Вт. Допустимая глубина погружения — 30 м, условием работы является вертикальная установка. Используется только для чистой воды;

Patriot F 900

Признан лучшим дренажным насосом погружного типа. Обладает пластиковым корпусом, поплавковым выключателем, вертикальным патрубком. Способен работать с грязной водой. Функционирует по схеме — 2 часа работы, после чего 15 минут перерыв. Производительность агрегата 14 м3/час, мощность — 0,9 кВт, напор — 10 м. Действует ограничение по температуре жидкости — до + 40°.

Струйные насосы

Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.

Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания. Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода.  Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.

1. Эжекторный только перекачивает вещество. Работает с водой.
2. Принцип работы инжекторного насоса — нагнетание вещества. Используется для выкачивания пара.
3. Элеваторный применяется с целью понизить температуру носителя, что достигается смешиванием с функциональной жидкостью.

Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

Плюсы:

• надежность;
• нет необходимости постоянного технического обслуживания;
• простая конструкция;
• широкая сфера применения.

Минус — низкий КПД (не более 30%).

Предназначение насосов

Погружные насосы используются не только для перекачки воды из колодцев или скважин. Применять их можно для транспортировки любых жидкостей под нужным напором.

Спектр использования приборов погружного типа довольно широкий:

• обеспечение водоснабжением частных домов;
• отведение канализационных стоков от частного дома;
• подключение к пожарной системе безопасности;
• полив участка;
• нагнетание давления в системе водоснабжения;
• функционирование фонтанов, аквариумов;
• наполнение, или очищение от влаги больших емкостей (бассейны, подвалы, колодцы);
• создание «полевого душа»;
• разлив напитков.

Приборы погружного типа можно объединять с другими, более мощными, для увеличения производительности. В частности, так смогут работать насосы, изготовленные италийской фирмой Педролло. Такой вариант подходит, например, в ситуации, когда подключение наземного насоса для выкачки воды затруднено (глубокое залегание пластов воды), а реальные нужды потребления жидкости высокие (городское водоснабжение).

https://youtube.com/watch?v=p1twcgiduZg

Насосы для систем пожаротушения

Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:

• напор;
• частота вращения колеса;
• КПД;
• высота всасывания;
• объем перемещаемой воды.

В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.

Разнообразие устройств

Прототипы современного оборудования использовались для тушения пожаров еще в преддверии нашей эры. Однако модернизацией портативных водоподъемных приспособлений инженеры с конструкторами начали только после изобретения паровой машины. В результате стали появляться поршневые, вращательные и прочие гидравлические машины, число которых практически достигает 3000 единиц. Рассмотрим, какие бывают насосы сегодня.

Классификация по месту установки

По месту расположения оборудования по отношению к воде различаются два типа насосов: погружные и поверхностные. Первые в рабочем режиме должны находить внутри того или иного резервуара с жидкой средой. Внутри группы можно выделить еще три разновидности:

• дренажный – предназначен для перекачивания жидкости с различной степенью загрязнения твердыми частицами;
• колодезный – служит для работы с чистой питьевой водой, эффективны на небольшой глубине сравнительно с верхней линией грунта;
• скважинный – имеет строго продолговатую удлиненную форму для погружения внутрь канала бытовой скважины на ту или иную глубину.

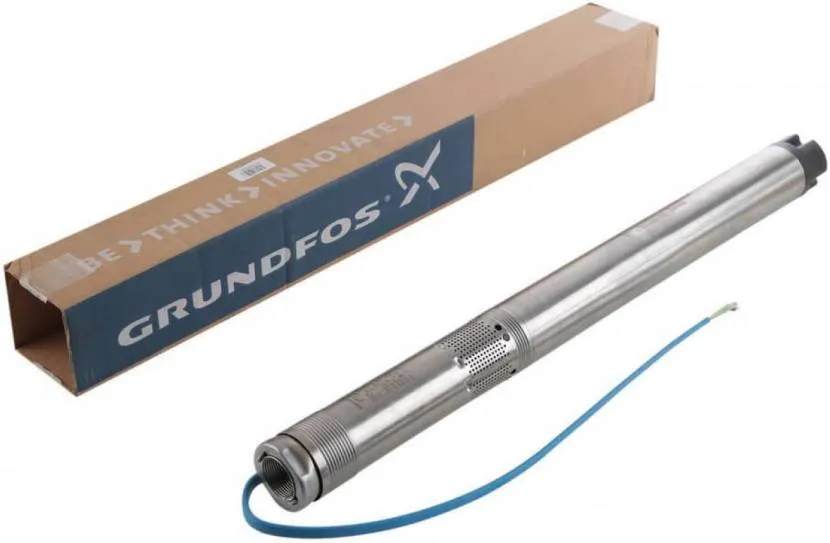

Пример скважинного насосаИсточник static-sl.insales.ru

Поверхностного типа насосы работают над водной гладью. Забор жидкости выполняется за счет подключенного ко входному патрубку шланга. Внутри группы выделяются три подвида оборудования: для обслуживания фонтанов, канализационных сетей или систем водоснабжения.

Классификация по типу питания

Все типы водяных насосов энергозависимые. Если в жилом секторе проблемы с электричеством могут возникнуть только в случае аварийных ситуаций, то на дачных участках энергосеть может вовсе отсутствовать. Однако потребность в воде здесь не исключается. В таких условиях пользователи выбирают оборудование оснащенное двигателями внутреннего сгорания.

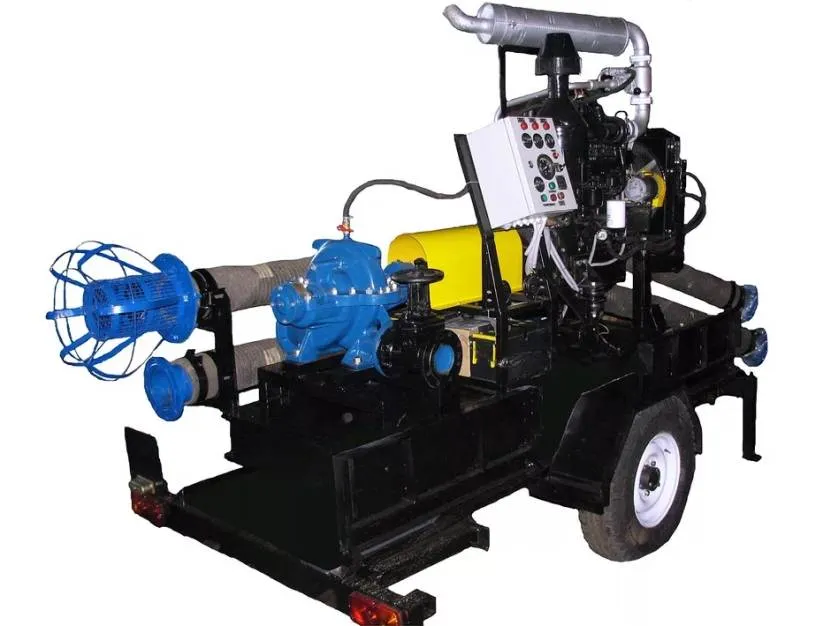

Пример дизельной насосной установкиИсточник kzmc.kz

Как результат можно выделить две группы насосов. У электрических моторы работают при подключении переменного тока. То есть критериями выбора агрегата служит напряжение сети или количество фаз. Жидкотопливные модели иначе называются мотопомпами. По стоимости дороже обходятся дизельные установки работающие на солярке, которые превосходят бензиновые аналоги по экономичности. Но оборудование с топливом из смеси бензина с маслом в определенных пропорциях характеризуются меньшей шумностью. Среди плюсов жидкотопливных насосов пользователи выделяют мобильность, простоту эксплуатации.

Классификация по характеру жидкой среды

Здесь имеется три вида оборудования. Насосы для чистой воды рассчитаны на перекачивание жидкости, в кубометре которой содержится не более 150 грамм твердых частиц. Сюда относятся скважинные модели и все варианты насосов для поверхностной установки.

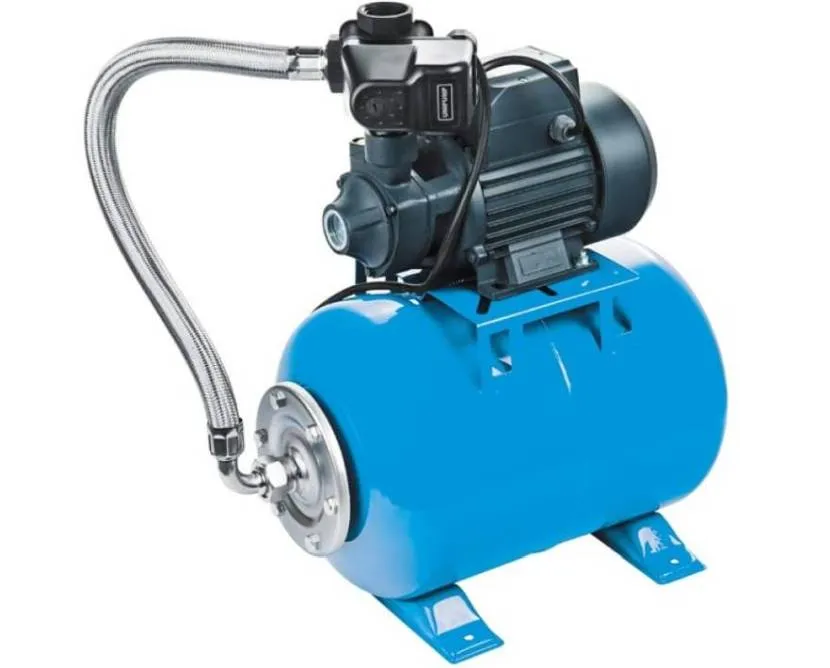

Насосная станция для работы с чистой водойИсточник vseinstrumenti.ru

Для воды со средним показателем загрязненности производителями насосного оборудования установлено ограничение в 200 грамм твердых примесей на кубометр. К этой группе относятся дренажные системы, самовсасывающие и циркуляционные устройства. Также сюда относятся некоторые модификации станций для обслуживания фонтанов.

Третий тип насосов для воды справляются с грязной водой, где предел в 200 гр/куб.м превышен. Такие установки относятся к группе дренажных или канализационных насосов. То есть можно осушать, например, затопленный подвал и не бояться за быстрый износ комплектующих деталей внутри аппарата.

Достоинства и недостатки вихревых насосов

Вихревые насосы имеют своим плюсы и минусы. К достоинствам можно отнести большой напор на выходе, функцию самовсасывания воды, возможность перекачивать не только жидкость, но и летучие вещества, а также структуры с газом. С помощью таких устройств можно осуществлять не только перекачивание, но и транспортировку воды по трубам. Использовать насосы погружного типа с вихревой системой работы можно на глубине до 20 метров.

Основной минус – это низкий коэффициент полезного действия. Он составляет порядка 45%, при необходимости обеспечения высоких производственных мощностей лучше выбрать центробежный насос, так как экономически он будет более выгоден. На крупных предприятиях рассматриваемые модели используют только по причине невозможности использовать центробежные. Еще один серьезный недостаток – вихревой насос не может перекачивать воду, в которой есть вкрапления твердых частиц. Также такие устройства не подходят для вязких веществ.

Поверхностные и погружные виды

Поверхностный насос монтируют снаружи колодца. Со дна выводится труба и подходит к оборудованию, которое качает воду. Значительный плюс такой модели в том, что он прост в установке и в обслуживании. Благодаря этому в случае выхода его из строя не приходится прибегать к помощи специалистов.

Главные минусы этих насосов:

1. Малый запас мощности.
2. Применение вентилятора в качестве инструмента для охлаждения, тогда как погружные справляются с перегревом при помощи окружающей их воды.
3. Ограниченная функциональность.

Погружные модели подразделяются на ординарные и глубинные. Отличаются они максимальной глубиной погружения. Плюсы изделий погружного типа в простоте охлаждения и том, что они не замерзают зимой. Устройство водяного насоса такого типа, его ремонт и обслуживание довольно проблематичны, но частота, с которой приходится прибегать к их использованию, довольно низкая.
