Все самое важное о мембранных редукторах давления воды

Что такое редуктор и как он действует

Этот прибор нужен для стабилизации и поддержания допустимого напора, он не позволяет превысить критический уровень давления воды.

Прибор защищает все части водопровода и установленные устройства от разрушения и выхода из строя из-за:

• гидроударов;
• повышенных нагрузок;
• скачков давления,

что наиболее актуально для домов с водопроводом, работающим от насоса.

Редуктор давления воды выглядит как прибор в металлическом корпусе, снабженный парой соединений с резьбой, благодаря которым, он и врезается в водопровод.

Такие приборы часто оснащаются:

• регулировочным винтом — им устанавливается предельно допустимое значение уровня давления;
• манометром — показывает давление в водопроводе.

Принцип работы

Редукторы разделяются на группы по принципу действия:

1. Статистические — устанавливают на входе водопровода в жилье, они способны работать при неравномерном потреблении воды.
2. Динамические — устанавливают на промышленных объектах и магистральных водопроводах, они обеспечивают постоянный, равномерный поток и напор воды.

Отличаются редукторы и местом регулировки давления воды:

• «после себя» — поддерживают постоянное давление на выходе, к ним относятся статистические приборы;
• «до себя» — открываются при повышении давления, нормализуя, ограничивая его, и закрываются при отсутствии напора.

Изделия отличаются друг от друга наличием прозрачной колбы для холодной воды и воздушных фильтров, тонкостью сетки фильтра.

Редукторы давления воды выпускаются производителями с вмонтированными манометрами или без них.

Перечисленные характеристики определяют задачи, для решения которых, целесообразно использование конкретного прибора.

Его можно установить для регулировки давления как в промышленной, так и в бытовой водопроводной системе.

Топ-7 лучших редукторов для давления воды

STOUT SVS-0009-000015 поршневой

Мне нравитсяНе нравится1

Тип	редуктор давления
Открытия/закрытия клапана	автоматический
Материал корпуса	латунь
Материал уплотнения клапана	NBR
Соединения	муфтовое (ВР/ВР)
Диаметр	Ду 15 (1/2″)
Максимальная температура	80 °C

Плюсы и минусы

цена/качество
не требует регулировки
выдерживает макс. давление до16 бар

существенных минусов нет

FAR FA283512 муфтовый (ВР/НР) Ду 15 (1/2″)

Мне нравитсяНе нравится

Тип	редуктор давления, мембранный
Открытия/закрытия клапана	автоматический
Материал корпуса	латунь
Условное давление	Ру 25
Соединения	муфтовый (ВР/НР)
Диаметр	Ду 15 (1/2″)
Максимальная температура	75 °C
Вес	1,17 кг

Плюсы и минусы

европейское качество
встроенный фильтр
может применяться для водоснабжения и отопления
есть манометр

существенных нет, если не считать цену

Valtec регулируемый мембранный VT 085 1/2″ с давлением на выходе 1–7 бар

Мне нравитсяНе нравится

Тип	редуктор давления, мембранный
Открытия/закрытия клапана	автоматический
Материал корпуса	латунь
Условное давление	Ру 25
Соединения	муфтовый (ВР/НР)
Диаметр	Ду 15 (1/2″)
Максимальная температура	80 °C
Вес	1,17 кг

Плюсы и минусы

цена/качество
высокая пропускная способность
мембранного типа
легко устанавливается и настраивается

нет манометра (нужно приобретать отдельно)

Tim BL2802A муфтовый

Мне нравится1Не нравится

Тип	редуктор давления
Открытия/закрытия клапана	автоматический
Материал корпуса	латунь
Условное давление	Ру 25
Соединения	муфтовый (ВР/ВР)
Диаметр	Ду 15 (1/2″)
Максимальная температура	80 °C
Вес	1,17 кг

Плюсы и минусы

небольшая цена
неплохое качество
есть возможность установить манометр

в комплекте нет монометра

Honeywell Braukmann D06F-3/4″A муфтовый (ВР/ВР) Ду 20 (3/4″)

Мне нравитсяНе нравится

Тип	редуктор давления
Открытия/закрытия клапана	автоматический
Материал корпуса	латунь
Материал уплотнения клапана	NBR
Соединения	муфтовый (ВР/ВР)
Диаметр	Ду 20 (3/4″)
Максимальная температура	40 °C
Вес	0,89 кг

Плюсы и минусы

корпус с двусторонним разъемом G 1/4″ под манометр
пружинный колпак с ручкой регулировки и установочным индикатором
мелкоячеистая сеточка размером 0,16 мм
заглушка с уплотнениями

манометр докупается отдельно

WATTS Industries DRV 15 N

Мне нравитсяНе нравится

Тип	редуктор давления
Открытия/закрытия клапана	автоматический
Материал корпуса	латунь
Диаметр	Ду 15 (1/2″)
Соединения	муфтовый (НР/НР)
Максимальная температура	30 °C
Вес	0,89 кг

Плюсы и минусы

макс. давление на входе 25 бар
диапазон регулирования давления на выходе от 1.5 до 6 бар
рабочая среда – вода, сжатый воздух, нейтральные жидкости, азот
шкала для визуального контроля давления

существенных минусов нет

Goetze G06F-1H (SP)

Мне нравится1Не нравится

Тип	редуктор давления
Открытия/закрытия клапана	автоматический
Материал корпуса	латунь
Диаметр	Ду 25 (1″)
Соединения	муфтовый (НР/НР)
Мин/макс давление настройки клапана	1.5/7 МПа
Вес	0,89 кг

Плюсы и минусы

оптимизированная конструкция корпуса
отсутствие кавитации и стойкость к загрязнениям
двухсторонняя конструкция цифровой шкалы
возможность очистки/замены сетки и колбы без сброса давления

существенных минусов нет, если не считать цену

Итоговая таблица рейтинга

Goetze G06F-1H
1

Tim BL2802A
1

FAR FA283512

Valtec VT 085

Honeywell Braukmann

WATTS Industries

STOUT SVS-0009-000015
-1

Редуктор давления

Виды редукторов

Поршневой

Обладает несложной конструкцией, а следовательно, находятся в самой доступной ценовой категории. Недостаток – может довольно легко сломаться, если на его входе не установить дополнительный фильтр. В настоящий момент уже выпускаются приборы со встроенным устройством фильтрации.

Мембранный

Обладает большой пропускной способностью, надежен и прост в эксплуатации. Обеспечивает достаточно высокую скорость потока воды до 3-х кубических метров за час. Таким изделиям не страшна вода с незначительными загрязнениями, так как они имеют надежную защиту от ржавчины в виде кожуха.

Проточный

Такие агрегаты особенно надежны и служат на протяжении длительного времени, благодаря полному отсутствию в них подвижных элементов. Такие приборы чаще всего применяют в системах орошения. Самый большой недостаток – наличие дополнительного выходного регулирующего устройства.

Регулятор давления в системе водоснабжения: общие характеристики подобных устройств

Основная функция подобного устройства, как можно догадаться – это ограничение давления воды в системе. При его повышении регулятор срабатывает, не позволяя перепадам воздействовать на технику и тем самым защищая ее. Подобное устройство, к тому же, понижает уровень шума воды в системе.

В наше время подобными регуляторами оснащены все многоквартирные дома, но по причине большой нагрузки, они не всегда могут справиться с возложенной на них задачей. Именно по этой причине часто необходима установка реле давления в системе водоснабжения на вводе в жилое помещение. Только в этом случае можно обеспечить безопасность и долгий срок службы бытовых приборов, подключенных к водопроводу.

Схематическое изображение устройства подобных приборов

Для более полного понимания выгоды от установки подобного оборудования стоит немного отклониться от темы и рассмотреть этот вопрос с финансовой точки зрения. Стоимость бытовых регуляторов на российских рынках невысока и не идет ни в какое сравнение с ценами на фильтры, а уж тем более на посудомоечные или стиральные машины.

Установив подобное оборудование для защиты бытовой техники можно сэкономить на ремонте или замене бытовых приборов сумму, в десятки раз превышающую стоимость регулятора давления. Не стоит забывать и о неудобствах, которые появляются при выходе из строя той же посудомоечной машины. К тому же может добавиться такая неприятность, как необходимость оплаты ремонта соседям, проживающим снизу в случае, если затопило их квартиру.

Как выбрать?

Вопросы, которые нужно решить перед выбором регулятора:

1. Какой диаметр трубы в дюймах, на которую будет устанавливаться прибор?
2. Нужна внутренняя или наружная резьба патрубков?
3. Нужно ли устанавливать фильтр жесткой очистки перед редуктором?
4. Нужен ли манометр?

Теперь нужно определиться с регуляторами давления, на которые стоит обратить внимание. На рынке уже сформировался список производителей, которые поставляют качественную продукцию с отличными отзывами

На сегодняшний день, это:

• Valtec (Россия),
• Zelmer (Германия),
• Herz (Австрия),
• Honeywell (Германия).

Продукцию этих производителей можно покупать без опаски получить некачественное изделие. Однако, перед покупкой стоит ознакомиться с паспортом, которым комплектуется любое качественное изделие.

Обратить пристальное внимание нужно на строки, где указаны материалы корпуса и металлических деталей внутренней начинки редуктора, а также, на материалы мембраны и уплотнительного кольца. Мембрана должна быть изготовлена только из EPDM, если это действительно качественное изделие от производителя, а не подделка, которые тоже могут попадаться

Мембрана должна быть изготовлена только из EPDM, если это действительно качественное изделие от производителя, а не подделка, которые тоже могут попадаться.

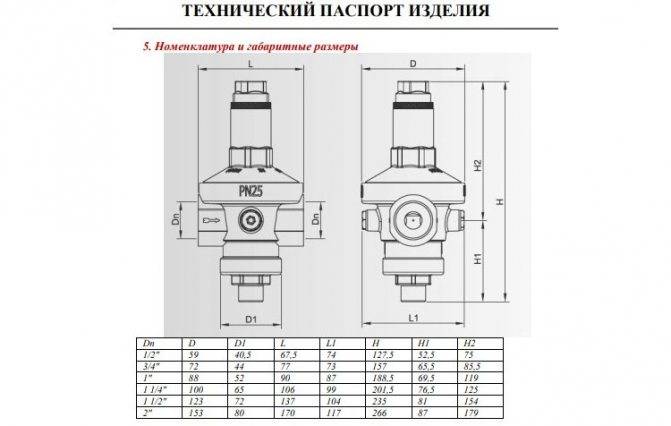

Также, в паспорте указываются габаритные размеры изделия в зависимости от диаметров резьбы патрубков.

Виды редукторов

Поршневой

Обладает несложной конструкцией, а следовательно, находятся в самой доступной ценовой категории. Недостаток – может довольно легко сломаться, если на его входе не установить дополнительный фильтр. В настоящий момент уже выпускаются приборы со встроенным устройством фильтрации.

Мембранный

Обладает большой пропускной способностью, надежен и прост в эксплуатации. Обеспечивает достаточно высокую скорость потока воды до 3-х кубических метров за час. Таким изделиям не страшна вода с незначительными загрязнениями, так как они имеют надежную защиту от ржавчины в виде кожуха.

Проточный

Такие агрегаты особенно надежны и служат на протяжении длительного времени, благодаря полному отсутствию в них подвижных элементов. Такие приборы чаще всего применяют в системах орошения. Самый большой недостаток – наличие дополнительного выходного регулирующего устройства.

Выбор регулятора давления

Все регуляторы давления , которые могут также называться редукторами давления воды, регуляторами давления, клапанами, понижающими давление и выполняют одну и ту же функцию: они понижают давление в системе. Они делятся только по способу регулирования параметров.

Если в доме или в другом сооружении, промышленном или жилом происходит перепад подачи воды, используется прибор, который регулирует статичность подачи и давление поддерживается по принципу «после себя».

Если поток воды постоянный, но меняется его давление, нужно установить редуктор, работающий на поддержание давления по динамики. Они применяются чаще и защищают от гидроударов оборудование в помещении, потребляющее воду. Кроме того, при их помощи расход воды становится более экономичным.

Разделяются редукторы по следующим параметрам.

• По пропускной способности они могут быть как минимальными, от 2,4 куба в час, так и до 120 кубов в час.
• По выходному давлению.
• По конструкции – фланцевые, резьбовые, мембранные и поршневые.
• Последние два делятся на сбалансированные и несбалансированные.

Мембранные имеют следующие преимущества. Это надежность при эксплуатации и защита от коррозии внутри устройства. Так как мембрана разделяет внутри корпус пополам, вода, какая бы не попала в первую половину чистая или грязная, во вторую попасть не может, так как мембрана надёжно защищает от попадания воды. При соблюдении правил эксплуатации в техобслуживании не нуждается, но нужно проверять мембрану от проявления признаков порчи, трещин и так далее.

Схема мембранного регулятора давления

Мембранный редуктор имеет следующую конструкцию:

• 1 – корпус,
• 2 – его крышка,
• 3 – пробка корпуса,
• 4 – настроечная втулка,
• 5 – фиксирующая гайка,
• 6 – верхняя часть штока,
• 7 – пружина,
• 8 – цилиндрическая часть штока,
• 9 – сама мембрана,
• 10 – распределительное кольцо,
• 11 – винт золотника с каналом,
• 12 – золотниковая прокладка,
• 13 – нижняя часть штока,
• 14 – уплотнительное кольцо,
• 15 – демпферная камера.

Если это поршневой редуктор, при правильном уходе его срок службы практически неограничен. В его узлах трущихся деталей или задевающих друг друга нет.

При неправильном уходе может покрываться коррозией, попадание грязи, различных частиц происходит поломка. Конечно, мембранные менее чувствительны к загрязнению, но их цена выше, чем у поршневых.

Наилучшими редукторами для регулирования подачи воды можно назвать американского производителя Honeywel, который выпускает приборы, работающие как по статике, так и по динамике, а также промышленные. Хорошо зарекомендовали себя и итальянцы, такие, как Fado, Caleffi, выпускающие разные модели.

По такому принципу защиты от гидроударов работает поршневой редуктор давления компании Valtec, прямого действия.

Редуктор давления воды от компании Valtec

Использование этого редуктора, который также может быть снабжен манометром, снижает расход воды в квартире на 25%. Регулировку подачи воды можно произвести самостоятельно согласно прилагаемой инструкции. Нужно помнить, что такую регулировку нужно производить в том случае, если краны закрыты, использования дополнительных инструментов не потребуется.

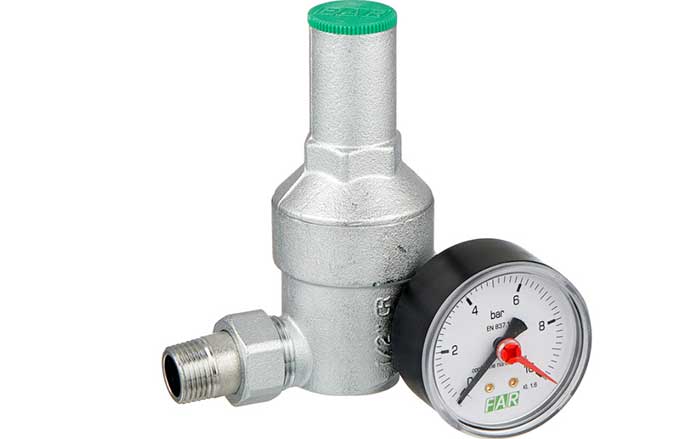

Примером мембранного редуктора может служить редуктор давления воды Far

Общий вид давления воды от компании Far

Обычно они выпускаются сразу с манометром, но есть варианты и без него, установка их в систему очень простая. Регулирование давления на выходе из прибора происходит за счет того, как увеличивается, или уменьшается само сжатие пружины, которая расположена под колпачком вверху редуктора. При открытии крана сила давления воды, которая давит на мембрану, уменьшается, пружина открывает доступ воды, что бы давление в системе стало нормальным.

Какой лучше?

Чтобы сложить общее впечатление о двух типах редукторов, в таблице ниже приведены их основные сравнительные характеристики:

Характеристика	Мембранный редуктор	Поршневой
Пропускная способность	2,5 м.куб/час	1,6 м.куб/час
Точность регулировки	±5%	±10%
Чувствительность к качеству воды	нет	Есть
Требования к положению установки	В любом положении (вертикально, горизонтально, под углом)	В горизонтальном положении во избежание истирания уплотнительного кольца поршня
Уровень шума	Низкий	Высокий (за счет большого количества металлических компонентов)
Габариты корпуса	Крупнее	Компактнее
Срок службы	Практически неограничен	±1 год до ремонта либо замены
Стоимость	35-45$	15-25$

Как видно из таблицы, преимущества мембранных редукторов очевидны. Этот тип регуляторов можно рекомендовать для установки в любых условиях, при любом качестве воды. Конечно, если планируется установить прибор один раз и забыть.

Правила монтажа

Есть несколько основных моментов, которые стоит учесть при монтаже регулятора давления:

1. Сам мембранный редуктор нечувствителен к загрязнениям и пропускает их, но остальная техника в доме может прекрасно накапливать твердые частицы. Поэтому перед входом в редуктор лучше установить проточный фильтр жесткой очистки. Если условия стесненные, стоит обзавестись хотя бы косым фильтром и иногда прочищать его.
2. В редуктор стоит установить манометр на постоянной основе, а не только в момент установки. Это упростит контроль за давлением воды в системе.
3. Счетчик ставится строго после редуктора, чтобы учитывать стабильный поток воды без погрешностей.
4. До запуска системы обязательно нужно установить запорный шаровый кран перед входом в редуктор. Он устанавливается первым, и только потом к водопроводу можно подключать остальные приборы. Это делается для того, чтобы можно было перекрыть подачу воды на всю систему сразу в случае поломок.

Преимущества и недостатки

Мембранные редукторы – явные фавориты на рынке сантехнической арматуры.

Мембранный редуктор по сравнению с поршневым имеет более высокую точность регулировки выходного давления воды. Это еще одна заслуга конструкции, которая имеет и недостатки.

Из-за своей сложности, этот регулятор дороже, а обслужить его самостоятельно уже не получится. Чистку и замену ремонтного комплекта поршневого редуктора может выполнить практически любой человек на своей же кухне с минимальным набором инструмента.

А вот для замены диафрагмы мембранного редуктора нужно вызывать соответствующего специалиста. Но ситуации, требующие вмешательства в работу прибора такого типа, возникают крайне редко.

Небольшой обзор лучших производителей

Современный отечественный рынок способен предложить огромный ассортимент водорегулирующих устройств от различных фирм-производителей. Большинство из них за все время продаж зарекомендовали себя как качественные и компетентные продавцы. Прежде всего, к таковым относят:

«Вальтек» — компания родом из Италии с официальным российским представительством. Ее процессы выпуска оборудования полностью автоматизированы, что уменьшает риск человеческой ошибки. Технический контроль новых моделей осуществляется в собственной испытательной лаборатории;
«Ханивелл» — германский концерн, успешно осваивающий российский рынок уже более  45 лет. Получил заслуженную популярность благодаря использованию инновационных разработок в области инженерных коммуникаций, энергоресурсов и индустриальных задач;
«ИСМА» — еще один итальянский представитель, производственные ресурсы которого полностью находятся на родине. Специализируется на производстве оборудования для задач водообеспечения, вентиляции и отопления, а также кондиционирования

Особое внимание в производственном процессе уделяется качеству сырья и материалам изготовления;
«Аквасфера» — представитель отечественного производителя, специализирующийся на продаже/изготовлении предохранительной/запорной арматуры для водопроводных систем. Также способен предложить качественные фитинги, трубы и фильтры

Имеет развернутую дилерскую сеть по всей России;
«Воттс» — североамериканская компания, имеющая множество филиалов по всему миру. Производство ориентировано на выпуск оборудования для промышленных целей в области очистки, контроля и потребления водных ресурсов. Несмотря на свою индустриальную ориентированность, ассортиментный ряд также включает в себя и оборудование для бытовых нужд.

Устройство и принцип действия реле давления воды

Если рассматривать структуру реле давления, можно выделить два компонента – сенсор (он же датчик давления) и исполнительную часть (выходные контакты реле). Всё устройство называется «реле», потому что имеет всего два состояния – «выходные контакты замкнуты» и «выходные контакты разомкнуты».

Электромеханические модели

В этих моделях на изменения параметров потока жидкости (воды), реагируют только механические элементы устройства. Гибкая стальная пластина изгибается больше или меньше при изменении скорости потока воды. Пластина связана с двумя пружинами, которые замыкают или размыкают электрические контакты (вот поэтому реле и называется электромеханическим). Изменяемая жёсткость пружин задаёт точки включения и выключения насоса.

Одна пружина определяет максимальное значение давления воды и выключает насос. Вторая пружина настроена на разницу между верхним и нижним пределами давления и включает насос. Вода качается в гидроаккумулятор.

Электронные варианты

Чувствительным элементом прибора является тензорезисторный датчик — полупроводниковый элемент, который изменяет своё электрическое сопротивление в соответствии с нагрузкой. А нагрузкой является давление воды в трубе или в баке гидроаккумулятора. Обработка информации о давлении ведётся микропроцессорным вычислительным устройством. Результат вычислений включает или выключает водяной насос.

ФОТО: o-vode.netЭлектронное реле давления

Устройство масло насоса шестеренного типа

В корпус автомобильного масленого насоса помещены шестерни, одна из которых является ведущей (первая), а другая является ведомой (вторая). Шестерни подают масло от канала всасывания в систему, выталкивая смазочный материал через нагнетательный канал. Частота вращения коленчатого вала непосредственно оказывает влияние на производительность. Если, при работе такого маслонасоса, создается излишнее давление масла, то происходит автоматическое срабатывание редукционного клапана и часть масла отправляется в картер двигателя. Поэтому шестеренный тип маслонасоса по своей схеме работы относится к насосу нерегулируемого вида

Какой редуктор давления воды лучше: мембранный или поршневой

Коротко о конструктивных различиях различных типов устройств.

Мембранный редуктор

Принцип работы мембранного редуктора основан на давлении мембраны на пропускной клапан в соответствии с заданными параметрами давления. Клапан устанавливает соответствующее пропускное отверстие для заданного давления. Мембранные редукторы устанавливают на сетях с пропускной способностью не более 3 куб. м воды в час.

Поршневой редуктор

Принцип работы поршневого редуктора аналогичен, только пропускное отверстие регулирует поршень за счет вращения вентиля. Вентиль соединен с пружиной (амортизатором), которая передает давление на поршень через отдельную деталь. Конструкция простая и надежная, но не может работать без предварительной тонкой очистки воды. Загрязнения быстро выводят такие редукторы из строя. Преимущества поршневых редукторов — низкая стоимость и небольшие габариты.

Главные отличительные особенности редукторов давления воды:

1. Диапазон регулировки давления. У большинства моделей обоих типов давление на входе в пределах 15 — 60 бар, на выходе 1- 6 бар.
2. Температурный режим. Наиболее ходовые модели могут работать в температурном интервале 40 — 130 градусов.

В мембранных редукторах, в отличие от поршневых, нет трущихся частей, поэтому срок их эксплуатации больше, точность поддержания давления выше, а чувствительность к качеству воды ниже. Несмотря на объявляемую устойчивость мембранных редукторов к загрязненной воде, специалисты рекомендуют ставить фильтры очистки, независимо от типа выбранного редуктора.

Однозначной рекомендации по выбору редуктора дать нельзя: решение будет зависеть от конкретных обстоятельств. Если, к примеру, сети старые и вода загрязнена продуктами коррозии, то предпочтительнее мембранный редуктор, а, если бюджет или возможность установки ограничены, то удобнее будет поршневой. В любом случае, устройство должно быть от известного производителя.

Реле давления воды

Реле давления воды в системе водоснабжения включает насос для заполнения водой гидроаккумулятора при понижении давления ниже заданного значения. Насос отключается, когда давление в гидроаккумуляторе достигает максимального. Затем вода расходуется, давление падает, и реле опять включает насос. Цикл повторяется.

Определение устройства

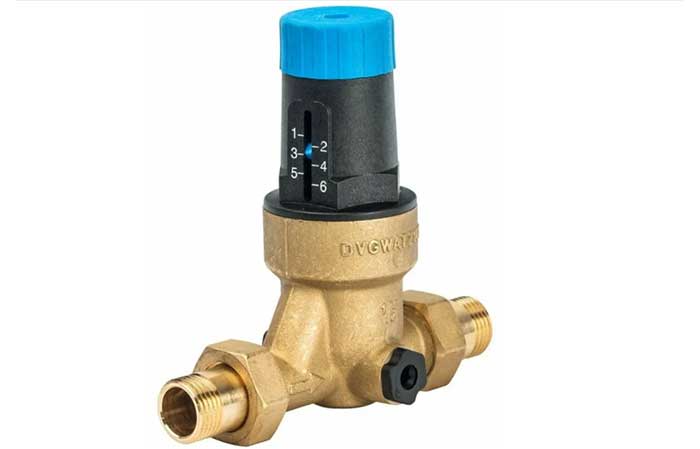

Мембранный редуктор – разновидность регуляторов давления, применяемых как в частных домах, так и в квартирах многоэтажек. Рабочий элемент прибора – гибкая каучуковая мембрана, посредством которой и происходит регулировка поступающего потока воды.

Применяется не только в водопроводных сетях, но и в системах отопления или технологических сетях, где необходима транспортировка неагрессивных жидкостей. Является самым точным и надежным прибором контроля давления среди всех типов устройств, имеющихся в настоящее время на рынке.

Качественный регулятор мембранного типа позволяет устанавливать выходное давление воды на уровне 1-7 бар с погрешностью не более 5% и выдерживает входящее давление до 25 бар.

Материал, из которого изготавливается гибкая диафрагма – армированный этилен-пропиленовый каучук.

Обозначается он аббревиатурой EPDM и имеет такие характеристики:

• рабочая температура в пределах от -60 до +120°С;
• низкая чувствительность к резким перепадам температуры высокой цикличности;
• низкая остаточная деформация;
• стойкость к механическому воздействию и истиранию;
• производители гарантируют, что эластичность может сохраняться до 20 лет с начала эксплуатации.

У материала есть единственный недостаток – высокая цена по сравнению с более доступным аналогом в виде ТЭП-уплотнителей. Срок годности последних не превышает 5 лет согласно гарантийным обязательствам производителей, а сам материал не обладает такими показателями стойкости, как EPDM.

Поэтому при покупке регулятора нужно обращать внимание на материал, из которого изготовлена мембрана. Информация об этом должна быть указана в паспорте к прибору

Какие бывают регуляторы давления воды

Коротко о терминологии. Устройства, которые выполняют одну и ту же функцию, могут иметь разные названия: редукторы, регуляторы давления или клапаны для понижения давления.

Существуют два вида редукторов давления воды — поршневые и мембранные. Конструктивные отличия не влияют на принцип работы, одинаковый для обоих типов. Вода, проходя сквозь редуктор, давит на поршень или мембрану, что приводит к изменению или сохранению проходного сечения редуктора, в зависимости от настройки устройства и давления воды. Если давление воды перед редуктором выросло, вода давит на мембрану, которая сдвигает золотник. Проходное отверстие сокращается, и давление после редуктора остается прежним. Таким образом, редуктор держит давление в сети постоянным за счет автоматического изменения собственной пропускной способности.

По способу поддержания нужных величин редукторы давления воды в системе водоснабжения делятся на две группы:

1. Редукторы давления по статике. Используются при неравномерном и непостоянном водозаборе и поддерживают заданное давление в сети «после себя».
2. Редукторы давления по динамике. Используются для поддержания постоянного давления при непрерывном потоке.

Выбирая редуктор давления, принимают во внимание:

• производительность водопровода, т.е. количество куб. м воды в час;
• возможности регулировки: малый диапазон или большой;
• наличие на редукторе манометра;
• виды соединения — как правило, резьбовые;
• температурный режим.

Все регуляторы давления делаются из латуни, которая обеспечивает долгий срок работы устройств.

Выбор регулятора давления

Все регуляторы давления , которые могут также называться редукторами давления воды, регуляторами давления, клапанами, понижающими давление и выполняют одну и ту же функцию: они понижают давление в системе. Они делятся только по способу регулирования параметров.

Если в доме или в другом сооружении, промышленном или жилом происходит перепад подачи воды, используется прибор, который регулирует статичность подачи и давление поддерживается по принципу «после себя».

Если поток воды постоянный, но меняется его давление, нужно установить редуктор, работающий на поддержание давления по динамики. Они применяются чаще и защищают от гидроударов оборудование в помещении, потребляющее воду. Кроме того, при их помощи расход воды становится более экономичным.

Разделяются редукторы по следующим параметрам.

• По пропускной способности они могут быть как минимальными, от 2,4 куба в час, так и до 120 кубов в час.
• По выходному давлению.
• По конструкции – фланцевые, резьбовые, мембранные и поршневые.
• Последние два делятся на сбалансированные и несбалансированные.

Мембранные имеют следующие преимущества. Это надежность при эксплуатации и защита от коррозии внутри устройства. Так как мембрана разделяет внутри корпус пополам, вода, какая бы не попала в первую половину чистая или грязная, во вторую попасть не может, так как мембрана надёжно защищает от попадания воды. При соблюдении правил эксплуатации в техобслуживании не нуждается, но нужно проверять мембрану от проявления признаков порчи, трещин и так далее.

Схема мембранного регулятора давления

Мембранный редуктор имеет следующую конструкцию:

• 1 – корпус,
• 2 – его крышка,
• 3 – пробка корпуса,
• 4 – настроечная втулка,
• 5 – фиксирующая гайка,
• 6 – верхняя часть штока,
• 7 – пружина,
• 8 – цилиндрическая часть штока,
• 9 – сама мембрана,
• 10 – распределительное кольцо,
• 11 – винт золотника с каналом,
• 12 – золотниковая прокладка,
• 13 – нижняя часть штока,
• 14 – уплотнительное кольцо,
• 15 – демпферная камера.

Если это поршневой редуктор, при правильном уходе его срок службы практически неограничен. В его узлах трущихся деталей или задевающих друг друга нет.

При неправильном уходе может покрываться коррозией, попадание грязи, различных частиц происходит поломка. Конечно, мембранные менее чувствительны к загрязнению, но их цена выше, чем у поршневых.

Наилучшими редукторами для регулирования подачи воды можно назвать американского производителя Honeywel, который выпускает приборы, работающие как по статике, так и по динамике, а также промышленные. Хорошо зарекомендовали себя и итальянцы, такие, как Fado, Caleffi, выпускающие разные модели.

По такому принципу защиты от гидроударов работает поршневой редуктор давления компании Valtec, прямого действия.

Редуктор давления воды от компании Valtec

Использование этого редуктора, который также может быть снабжен манометром, снижает расход воды в квартире на 25%. Регулировку подачи воды можно произвести самостоятельно согласно прилагаемой инструкции. Нужно помнить, что такую регулировку нужно производить в том случае, если краны закрыты, использования дополнительных инструментов не потребуется.

Примером мембранного редуктора может служить редуктор давления воды Far

Общий вид давления воды от компании Far

Обычно они выпускаются сразу с манометром, но есть варианты и без него, установка их в систему очень простая. Регулирование давления на выходе из прибора происходит за счет того, как увеличивается, или уменьшается само сжатие пружины, которая расположена под колпачком вверху редуктора. При открытии крана сила давления воды, которая давит на мембрану, уменьшается, пружина открывает доступ воды, что бы давление в системе стало нормальным.

Принцип работы

Внутренняя камера мембранного редуктора имеет достаточно сложное строение.

Входящий поток воды проходит к выходному отверстию через клапан. Также, он воздействует на эластичную диафрагму. И чем выше давление воды, тем сильнее давление на мембрану, и тем сильнее перекрывается пропускной клапан.

Регулировка давления в редукторе происходит как раз при помощи мембраны, которая поджимается сверху пружиной. Усилие пружины регулируется винтом.

От давления пружины зависит реакция мембраны на входной поток жидкости. То есть, чем сильнее пружина давит на мембрану, тем сложнее входящему потоку поднять ее и увеличить проход.

В конструкции предусмотрено движение только мембраны и клапана. Пружина находится в отдельной сухой камере и изолирована от влияния воды той же мембраной, что исключает преждевременную коррозию металла.

Как выбрать?

Вопросы, которые нужно решить перед выбором регулятора:

1. Какой диаметр трубы в дюймах, на которую будет устанавливаться прибор?
2. Нужна внутренняя или наружная резьба патрубков?
3. Нужно ли устанавливать фильтр жесткой очистки перед редуктором?
4. Нужен ли манометр?

Теперь нужно определиться с регуляторами давления, на которые стоит обратить внимание. На рынке уже сформировался список производителей, которые поставляют качественную продукцию с отличными отзывами

На сегодняшний день, это:

• Valtec (Россия),
• Zelmer (Германия),
• Herz (Австрия),
• Honeywell (Германия).

Продукцию этих производителей можно покупать без опаски получить некачественное изделие. Однако, перед покупкой стоит ознакомиться с паспортом, которым комплектуется любое качественное изделие.

Мембрана должна быть изготовлена только из EPDM, если это действительно качественное изделие от производителя, а не подделка, которые тоже могут попадаться.

Также, в паспорте указываются габаритные размеры изделия в зависимости от диаметров резьбы патрубков.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов. От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

• регулируемые;
• нерегулируемые.

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

• внешнее;
• внутреннее.

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

• шарик (элемент №1 на рисунке);
• пружина (№2);
• упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.
