Стыковка ПНД труб с ПВХ
При соединении труб ПНД, с трубами, изготовленными из поливинилхлорида, надо учитывать определенные параметры. По трубам, изготовленным из полимера низкого давления, могут транспортироваться любые текучие среды. Изделия же из поливинилхлорида используются только для перемещения жидкостей. По сравнению с трубами из полиэтилена низкого давления, труба из поливинилхлорида может выдерживать до шестидесяти градусов Цельсия. А вот морозоустойчивость у этих видов труб разная. При снижении температуры окружающей среды до минус 10°С, труба из поливинилхлорида может начать трескаться. При высоких нагрузках (давление воды в трубе), ПНД прочнее, чем поливинилхлорид. Поэтому, из-за существенной разности технических характеристик, прямое сваривание таких видов труб категорически не рекоменодовано. При нарушении этого параметра, допускаемого иногда некомпетентными специалистами, может произойти внезапное разрушение участка трубы. Между собой отдельные отрезки труб из поливинилхлорида монтируются путем электромуфтовой сварки, или контактной пайки.
Трубы, произведенные из полиэтилена (полимера) низкого давления безвредны для здоровья человека, поскольку являются химически инертными, а труба из поливинилхлорида, разрушаясь по прошествии времени, может начать выделять в транспортируемую среду токсичные вещества (хлориды). Поэтому трубы, что из поливинилхлорида, применяются чаще лишь для безнапорной транспортировки канализационных стоков, систем технического водоснабжения, полива и дренажа.
В системе водоснабжения, предназначенной к прямому использованию человеком (вода для приготовления пищи), поливинилхлорид применять не рекомендуется. Хотя, для систем бытового водоснабжения существует особый вариант поливинилхлорида, его непластифицированная форма, не выделяющая в перемещаемую среду токсичных веществ. При монтаже разнородных по структуре материала труб (ПНД и ПВХ), рекомендовано использование специальных переходных модулей. Только таким способом можно избежать проблем с протечкой жидкости, обеспечить герметичность соединения, и предотвратить возможное повреждение участка трубы.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Стыковка ПНД фитингов
В основном для соединения труб из ПНД используют специальные фитинги. Наиболее простым для самостоятельного соединения этих труб считается установка компрессионного фитинга. Он может справиться с давлением воды до 10 атмосфер. Фитинг компрессионного типа комплектуется компонентами:
- корпус фитинга;
- гайка зажимная;
- цанга;
- кольцо стопорное;
- прокладка из резины.
Перед началом соединения труб следует подготовить их концы к монтажу. Срезы труб должны быть строго перпендикулярными, не иметь шероховатостей или заусениц. По внешнему краю трубы делается отметка (для того, чтобы не повредить резиновую прокладку).
Монтаж фитинга осуществляется следующим образом: на готовую трубу в следующем порядке надеваем — гайку зажимную, затем цангу и кольцо стопор. Прокладку из резины помещаем в корпус. Соединяем корпус с трубой с заранее смонтированными деталями, и прочно, с силой, закручиваем.
Установка соединений под регулирующие и запорные вентили имеет свои особенности. Одна сторона фитинга имеет специальный фланец, другая — выходную систему под задуманный тип стыковки. Присоединение такого фитинга осуществляется посредством гаек, болтов и специальных прокладок.
Как выбрать шланг для смесителя на кухне
Многие собственники самостоятельно меняют устаревшие краны на кухне и в ванной с учетом того, что услуги сантехников обходятся дорого, а проведение данной операции технически просто и не требует каких-либо навыков. При установке нового сантехнического прибора обычно приходится выбрасывать старый шланг для смесителя на кухне, который с течением времени или после демонтажа часто теряет герметичность.
При выборе новой гибкой подводки рассматривают несколько видов из представленных на рынке изделий, каждый из них обладает своими достоинствами и недостатками. Для принятия оптимального решения необходимо изучить особенности каждого типа рукавов для подачи воды, ознакомиться с отзывами потребителей и продукцией хорошо зарекомендовавших себя на рынке производителей, учесть удобство монтажа.
Примеры подсоединения армированных подводок
Про соединение поливочных шлангов
Published date 04.08.2011
Last modified date 17.01.2019
Возможно расскажу очевидные и всем давно известные вещи, но лично для меня это было приятным открытием. Оказывается есть технология, позволяющая облегчить работу с поливочными шлангами на даче. Раньше мы просто когда нужно было, натягивали резиновый 3/4″ шланг на 1/2″ сгон и пользовались. Да, иногда вода сочилась, иногда шланг сбрасывало, но другого способа мы не знали. Шланг сращивали 1/2″ боченком. На долговременные соединения затягивали хомутик.
Но гуляя по ОБИ я заметил интересные вещицы, а именно соединители для шлангов. Они позволяют быстро соединять шланги, подключать различные приспособления одним движением, и так же быстро разбирать всё обратно. Причем на одной полке были брендовые соединители gardena с дикой ценой порядка 230 р за штучку. А рядом, что не свойственно для ОБИ, недорогие и качественные (!) китайские пластиковые соединители ГарденКрафт. По вполне вменяемой цене 15-30 р за элемент соединителя.

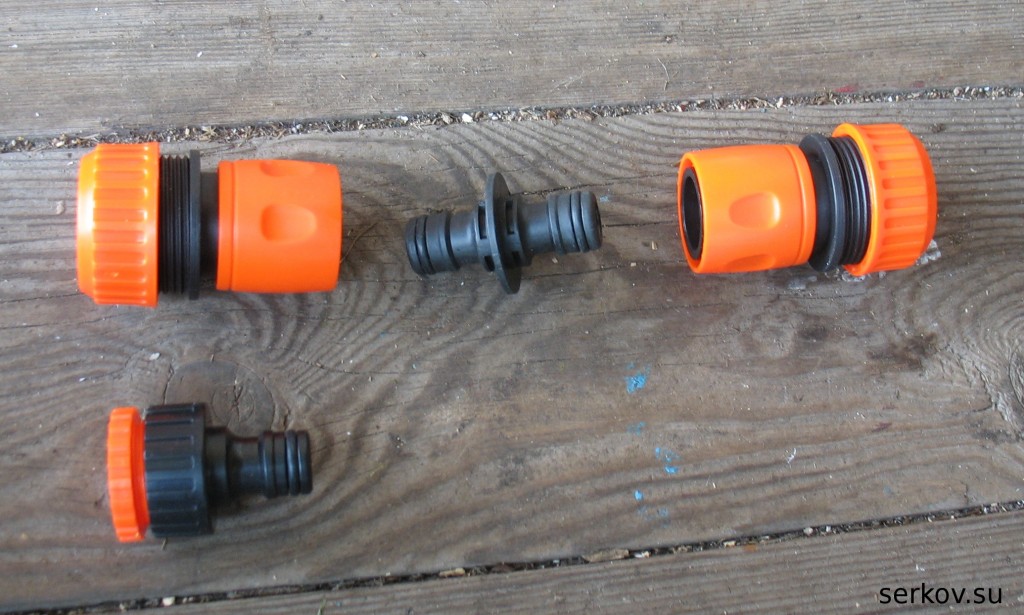

Насадки на шланг есть для шлангов разных диаметров. Для соединения шлангов между собой есть втулочка (в середине). Для насаживания на кран есть разные приспособления, но в моем случае достаточно простого пластикового штуцера на 1/2″

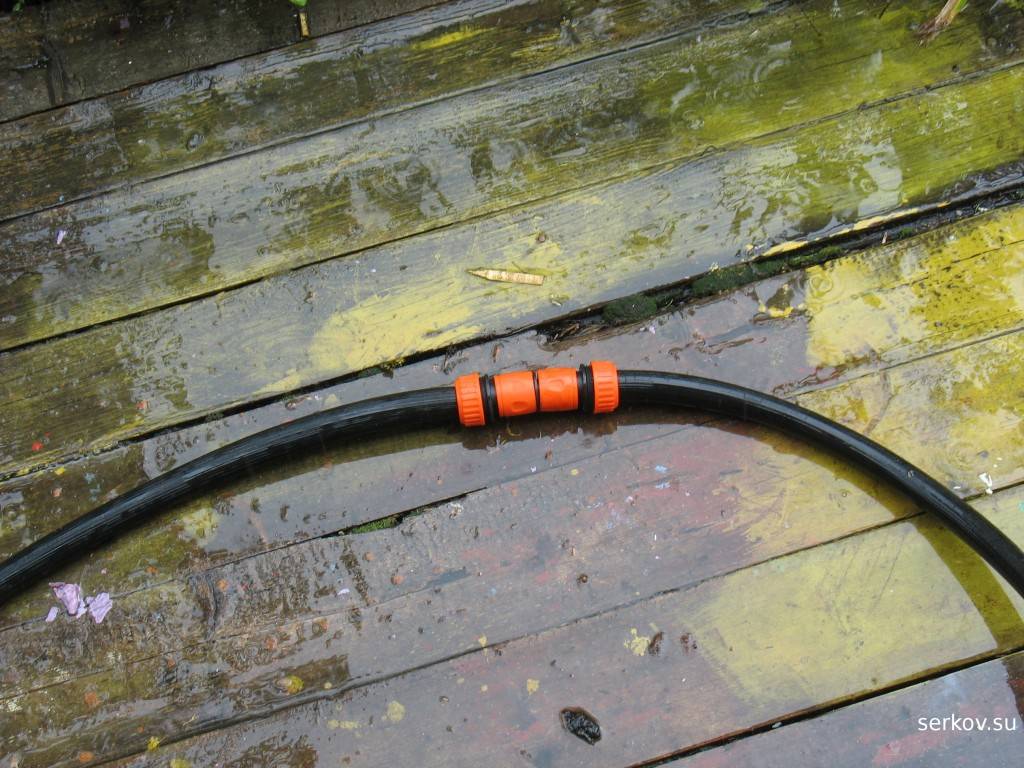

Два шланга стыкуются через вставку:

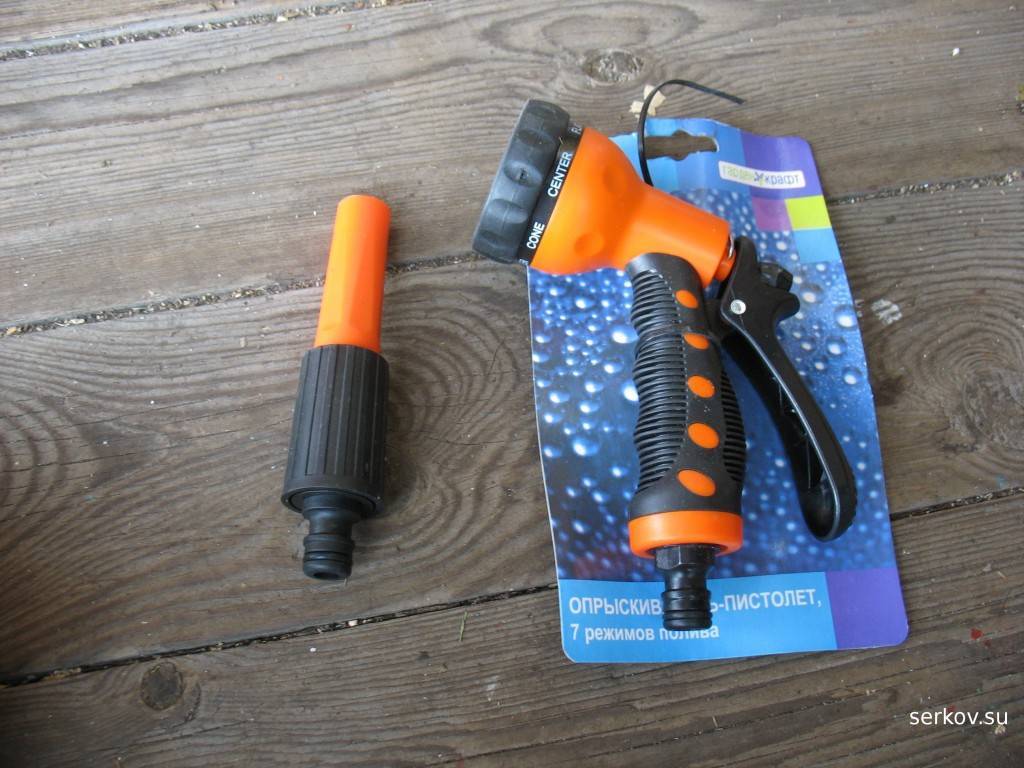

Доступно огромное количество насадок – дождеватели, механические реле времени полива, лейки, форсунки, тройники, вентили.
Всё собирается и разбирается очень быстро:
UPD. Китайские соединители хорошо работают на давлениях 1-1,5 атм. при больших давлениях начинают сочиться. Для подключения мойки высокого давления к водопроводу на работе мы купили соединители hozelock с металлическим штуцером. Давление 8 атм. выдерживает без протечек
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Источник
Варианты использования
Вопрос о перенаправлении водяного потока становится актуальным при намерении полить дачный участок, облегчить уборку большой площади, осуществить ремонт в доме, развоздушить и слить кипяток из отопительной системы. Фитинги-переходники – оптимальный вариант решения проблемы. Они бывают простенькими, как насадки для шланга на кран либо вентиль, но усложненные конструкции в этой группе тоже не редкость.
Набор аксессуаров для многофункционального разъемного соединения с фитингами и лейкой
Приспособления для полива
Классификация шланговой продукции основывается на различиях в диаметре и материале. Внутреннее сечение в 13 мм садоводы считают наиболее удобным для подсоединения к водопроводу с целью полива грядок. Приближаются к нему по популярности в садово-огородной «линейке» диаметры 18 и 25 мм.
Простой пластиковый разветвитель к поливочному шлангу – демократичное решение для дачников
Материалом при изготовлении шланга для крана на кухню дачного домика могут служить:
- техрезина;
- пластмасса;
- поливинилхлорид;
- нейлон.
Надежней и долговечнее других хозяева квартир и дач признали резину: она спокойно «терпит» температурные скачки, не боится перегибов и достаточно прочна. Пластик ломается и покрывается налетом, нейлон при частых переходах от холодной среды к горячей деформируется. Вариант с армированным поливочным ПВХ-рукавом, удобным и износостойким, очень хорош, но для многих дороговат. В список элементов поливочной системы обязательно войдут:
- штуцер (резьбовый или без резьбы) с коннектором;
- ремонтная муфта с одним или парой переходников.
Если направлений орошения несколько, полезной окажется комбинация разветвителя для шлангов с краном (эту разводящую потоки деталь еще называют адаптером). Адаптерная планка-блок позволит не только вымыть руки, но и расширить водоснабжающую схему за счет водяных фильтров. А еще она обеспечит возможность быстрого и легкого подключения стиральной машины к готовому узлу бытовых коммуникаций.
Разветвляющий блок дает возможность подключить к системе сразу 4 шлангаСтандартный переходник с краном поливочным 3/4 – оптимальный вариант сочленения
Газово-водопроводная арматура
Обустройство кухонно-ванной зоны редко обходится сегодня без гибких полимерных шлангов-змей, оплетенных металлом. Стыковка осуществляется посредством герметичного резьбового соединения шланга с краном и других сантехнических аксессуаров. Маркировка шлангов-трубок различна: синяя полоса – для холодной струи, красная – для подогретой. Покупать их следует с запасом длины
Закупка и установка газового оборудования – задача повышенной ответственности, поскольку поломки и протечки в столь важной коммуникационной цепи не просто неприятны, а опасны. Вместо недолговечного резинового рукава лучше сразу приобрести полимерный термостойкий в стальной оплетке: он прочнее и соответствует ГОСТу
Маркируют газонесущий комплект шлангов и кранов с лейками для газа желтым цветом.
Универсальное переходное устройство на кран снабжено запорной рукояткой и ситом-рассекателем

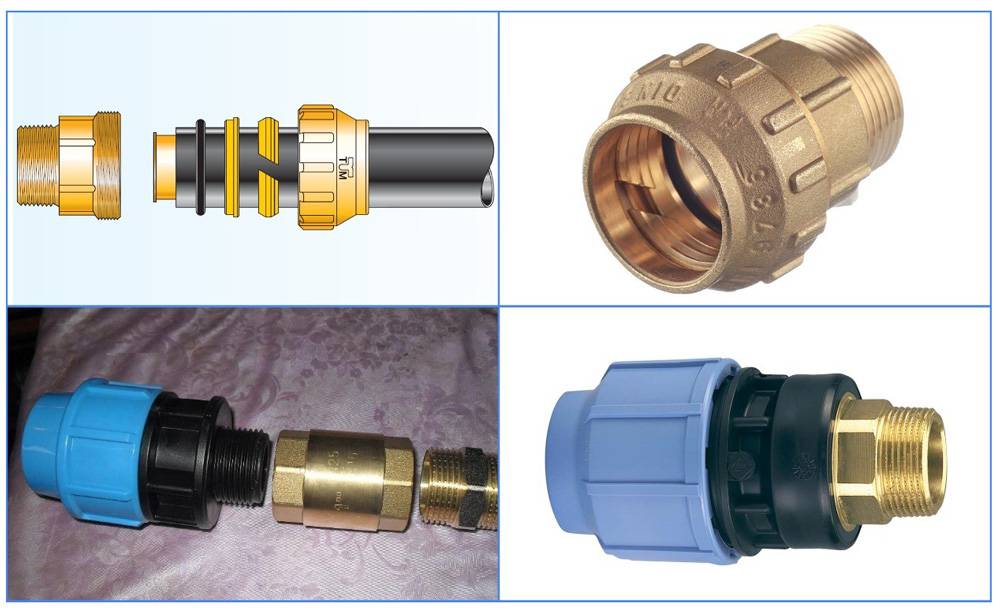

Стыковка ПНД с металлической трубой
Соединения труб ПНД, применяемые с помощью металлической резьбы, выполняются в основном для соединения ПНД с металлическими трубами. Потребность в таком типе соединений может возникнуть при монтаже ПНД с металлическими трубами, которые сложно демонтировать (чугунные стояки), либо при подключении системы водоснабжения к центральной магистрали (высокое давление), где на выходе используются прочные металл составные трубы, а от них уже идут ответвления из полимеров.
Для показанного типа соединений предназначены двусторонние фитинги, одна сторона которых с резьбой, а другая имеет компрессионное значение. Этот вид фитингов соединяют принципом «цангового соединения муфтой». На трубу, произведенную из ПНД, монтируют разборный участок фитинга, крепят его путем заваривания, а позже уже присоединяют резьбовой элемент к трубе из металла. При невозможности использовать принцип сварного соединения, применяют фланцевую систему. Неограниченный выбор вариантов моделей арматуры для труб можно адаптировать под любые потребности.
Выполнение разводки труб
Как только будет составлен проект и определен предпочтительный способ подачи в систему воды, можно закупать необходимые материалы. На этом этапе выбирают пластик либо металл, подбирают подходящие по диаметру и иным характеристикам трубы.
Теперь можно переходить к подбору оптимального варианта для разводки в системе. Выполнить ее можно, как скрыто, так и наружно.
Как уже отмечалось выше, наиболее проста в плане сборки надземная разводка. Но она категорически не подходит для эксплуатации в холодный период года. Ведь в условиях холодов жидкость в системе попросту замерзнет, в результате чего целостность труб будет нарушена, образуются разрывы.
Зато если требуется исключительно летняя работа такой системы, это наиболее оптимальный вариант. Ведь он относительно дешевый, быстро собирается, а в конце сезона также оперативно разбирается.
Если выбран вариант скрытой разводки для водопровода, необходимо вырыть траншеи. Глубина их будет полностью определяться таким показателем, как глубина промерзания грунта в конкретной местности. Так, если в одной зоне будет достаточно тридцати сантиметров, то в другой придется придерживаться глубины в полтора метра или даже больше.
В отдельных случаях допускается прокладка труб из пластика в траншеях глубиной всего в половину метра. Но тогда необходимо продумать их утепление в виде некого материала с достаточной устойчивостью к влаге, к примеру, пенопласта.
Также в самом начале системы желательно разместить такой элемент, как фильтр для тонкой, а также грубой очистки подаваемой воды. Устанавливают его обязательно до насоса. Это не только будет залогом чистой воды в системе, но и продолжительной работы насоса, а также самой системы, в особенности, если предполагается организация вариантов капельного либо точечного полива на дачном участке.
Далее останется только собрать систему в соответствии с составленным предварительно планом. По готовности производится пробный пуск, который позволит в полной мере оценить работу готовой системы, проверить ее на протечки
Любые проявившиеся недочеты важно своевременно устранить
Таким образом, прокладка водопровода для полива предполагает следующие последовательные этапы:
- Рытье траншей для труб при строгом соблюдении их уклона;
- Укладка труб и их соединение;
- Организация подключения к источнику воды, будь то централизованный водопровод, скважина либо колодец и даже наполненная водой емкость, здесь же можно предусмотреть специальный кран;
- Установка фильтра перед насосом;
- Организация мест для выпуска поливочных шлангов в системе, возможна установка дополнительного крана для каждого из них.
Указанная последовательность актуальна для основательной системы. Если же предполагается временная поверхностная разводка, некоторые этапы можно опустить – процесс пойдет быстрее.
Особенности и виды быстроразъемных коннекторов
Большая часть быстросъемных или быстроразъемных соединений представлена конструкциями, сделанными согласно ISO нормативам. У быстросъемных соединений есть весьма полезное качество – взаимозаменяемость. Это говорит о том, что детали одной конструкции могут быть изготовлены разными производителями из различных стран мира.
Материалы, из которых делаются БРС, бывают самыми разнообразными:
- нержавейка;
- легированная сталь;
- алюминий;
- бронзовый сплав;
- титан и его сплавы;
- сплавы других металлов;
- разнообразные полимеры.
На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:
- тип рабочей среды (вода, масло, кислота);
- давление в магистралях;
- максимальная и минимальная температуры носителя;
- окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).
Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:
- хромирование;
- никелирование;
- гальванизация;
- разнообразные твердые нанесения.
Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.
Виды БРС по давлению:
- Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
- FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
- TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
- НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.
По количеству и расположению клапанов БРС делятся на три основных группы:
- со свободным проходом (не оснащены клапанами);
- с клапаном на одной стороне;
- с клапаном с обеих сторон.
У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.
В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:
- БРС, оборудованные фиксирующим клином;
- кулачковые приспособления (Camlock);
- конструкции европейского производства(BAUER и Perrot);
- соединения ISO, имеющие в своей конструкции клапан конической формы.
БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.
Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.
Как выбрать шланг для смесителя?
Наличие этикетки с указанными техническими характеристиками, это позволит не допустить ошибки
Убедитесь, что диаметр и тип крепления соответствует вашему оборудованию.
Обязательно обратите внимание на вес изделия, если у него алюминиевая оплетка, то шланг будет значительно легче, чем тот, где используется сталь (в большинстве случаев у таких продуктов и штуцер сомнительного качества). Как показывает практика, они быстро выходят из строя, буквально, в течение полугода, а то и раньше.
Следует отказаться от подводки, если она оснащена пластиковым штуцером, такое крепление не рассчитано на требуемую для бытовых целей нагрузку.
В том случае, если шланг обладает недостаточной гибкостью, также не следует его приобретать, поскольку такой признак свидетельствует о плохом качестве
Как правило, из-за этого на оплетке возникает несколько микротрещин, что может вызвать деформацию.
Обратите внимание на пресс гильзы, в качестве материала для них должна использоваться нержавейка
Важно, чтобы их трубки плотно держались – это показатель качественной отпрессовки.
Проверьте исполнение накидных гаек, если они очень тонкие или легкие, значит, это низкокачественное изделие, и при его использовании большая вероятность возникновения проблем.
Некачественная резина имеет резкий характерный запах, обнаружив такой, откажитесь от данной модели, поскольку такой материал начнет подтекать довольно быстро.
Подбирая шланги для горячей воды, не ошибитесь с цветовой маркировкой, они должны быть с красной или красно-синей нитью, с синей отметкой не подходят.
Подбирайте подводку соответствующей длины, нежелательно, чтобы она провисала или была внатяжку.
Ко многим брендовым устройствам (например, Damixa или Hansgrohe) входят в комплектацию 50-ти сантиметровые шланги. Чтобы подсоединить смеситель на кухне, длины вполне хватит, но для подключения другого оборудования они могут оказаться короткими, например, стандартное размещение над ванной 150 см
В этом случае, можно их снять и прикрутить подводку нужной длины или использовать ее в качестве удлинителя. Последний вариант не совсем удачен. Это связано с тем, что в удлиненном шланге появится лишнее соединение, а значит, снизится надежность.
Какой продукт выбирать, импортный или отечественного производства, особого значения не имеет, заметим, что наши изделия, порой, бывают лучше и надежней зарубежных.
Пластиковые фитинги для соединения шлангов разного диаметра
Проще всего соединить между собой два шланга одного диаметра с помощью ремонтной муфты. Для этого надо сделать следующее:
- приобрести муфту того же диаметра, что и шланги;
- скрутить обе гайки муфты;
- надеть их на шланги;
- вставить ровно обрезанные шланги в муфту поочередно;
- накрутить гайки на муфту.
Гайки имеют внутри конические поверхности, которые сжимают лепестки муфты при накручивании гаек на резьбу, и лепестки зажимают шланги. Такое соединение носит название цанговый зажим.
Для соединения шлангов разного диаметра используют универсальные ремонтные муфты, которые подходят для шлангов 1/2, 3/4 и 5/8 дюйма. В основе их работы лежит все тот же цанговый зажим.
Впрочем, существуют переходные муфты с цангами разного размера с каждой стороны. Такие способы стыковки шлангов разного диаметра кажутся более простыми и надежными.
Рассмотренные пластиковые фитинги простые, недорогие и обеспечивают надежное соединение. При этом они лучше подходят для постоянных соединений, так как для их разъединения необходимо скручивать гайки муфты. Такой способ подходит для стыковки резиновых, силиконовых и саморастягивающихся чудо-шлангов.
