Принцип действия и разновидности
Принцип работы автоматики для скважинного электронасоса основан на изменении физических параметров воды в линии и водозаборном источнике. Насос для скважины с автоматикой отключается и включается при изменении давления, высоты водяного столба в источнике, скорости движения жидкости по трубопроводу или ее пропадании в линии.
При использовании погружных электронасосов в трубопровод устанавливают отдельные узлы управления и гидроаккумулятор, в более современных модульных моделях все приборы объединены в одном блоке.
При использовании поверхностных агрегатов все управляющие элементы монтируют на один каркас, модуль называют насосная станция – использовать ее намного удобнее, чем самостоятельно устанавливать все элементы в линию.
Назначение бытового регулятора давления воды
Если установить регулятор давления воды в квартире на вводе, это даст возможность разрешить несколько задач.
- Защитить трубопровод и подключённое к нему оборудование от увеличения давления жидкости в магистрали более поставленного значения. Довольно часто напор сильно превышает поставленное значение и временами выходит за максимально допустимые параметры. Часто от такой проблемы страдают проживающие в высотных домах. В таких домах, чтобы вода дошла до последних этажей, приходится в несколько раз увеличивать давление. Из-за того, что проходящие по квартирам трубопроводы и оборудование, которое установлено, не подходят к превышению напора, часто случаются протечки и выходит из строя дорогостоящая бытовая техника: посудомоечные, стиральные машины, водонагреватели и термостаты.
- Предохранение трубопроводов и техники, используемой в быту, от гидравлических ударов.
- Понижение входящего давления до нужного значения. Отдельные устройства функционируют неправильно или же вовсе не работают при входящем давлении, которое превышает параметры, определённые производителем. В частности, некоторые виды проточных водонагревателей обладают встроенной защитой, какая, в свою очередь, не даст включиться прибору. Если в квартире поставлен накопительный бойлер, его предохранительный клапан установлен производителем на 6 атмосфер. Следовательно, если входное давление будет выше этого значения, то вся нагретая вода попросту будет сливаться в канализацию. А это перерасход воды и дорогого электричества, потраченного на нагрев воды.
- Понижение употребления воды. От уровня напора зависит, какое количество воды вытечет из крана за установленный интервал времени. Понизив давление до подходящего уровня, возможно экономить несколько кубических метров воды. А для обладателей загородных дач и домов с независимой канализацией экономия также связана с уменьшенным количеством стекающих вод. И поэтому пользоваться услугами ассенизатора нужно будет намного реже.
- Снижение уровня шума в водоразборных устройствах. Большой поток жидкости на входе в кран или смеситель приводит к гулу и шуму. Но если давление стабилизировать до необходимого уровня ещё при входе в запорное устройство, можно целиком устранить или хотя бы понизить уровень шума до терпимых значений.
Если сделать вывод из вышеперечисленного, то можно понять, что с помощью бытового регулятора возможно устранить большинство ненужных факторов, начинающихся при увеличении давления в магистрали.
Установка и регулировка регулятора давления воды
Чтобы устройство эффективно справлялась с возложенной на него функцией, его надо правильно установить и отрегулировать. Предлагаем разобраться с тем, как это можно сделать в зависимости от места монтажа.
Монтаж должен выполняться правильно
В квартире
Монтажные работы в квартире выполняются следующим образом:
| Иллюстрация | Порядок действий |
 | Готовим всё необходимое: регулятор, переходник, лён и уплотнительную пасту. Также для работы понадобятся ключи. |
 | В квартире перекрываем воду. По стояку последовательно располагаем шаровой кран и фильтр. За местом установки должны находиться подключенные к системе приборы учёта. |
 | На посадочное место на приборе учета наматываем лён и наносим уплотнительную пасту. |
 | Накручиваем редуктор на прибор учёта. |
 | Накручиваем лён на верхнюю часть регулятора, наносим уплотнительную пасту и, через переходник, подсоединяем устройство ко второму посадочному месту. Выполняем регулировку редуктора, поворачивая регулировочный винт до тех пор, пока не будут получены требуемые значения давления. Все точки водозабора при этом должны быть закрыты. |
В частном доме
Регулятор в частном доме выполняет ту же функцию, что и в квартире. Располагать устройство надо в месте подключения домашней части системы водоснабжения к общему трубопроводу. Более подробно о порядке подключения можно узнать из следующего видео:
Watch this video on YouTube
Как выбрать реле
Рассмотрим критерии выбора автоматики управления системой водоснабжения.
РД для работы с погружными и скважинными насосами
Подобные агрегаты требуют монтажа реле защиты от сухого хода с минимальной задержкой (в пределах 30 с). Рабочий ресурс нагнетателя увеличится при наличии плавного пуска. Функция автоматического перезапуска будет совсем не лишней, особенно при заборе воды из малодебитной скважины.
Поверхностные насосы
Для них подбирают защиту от сухого хода с более продолжительной паузой при срабатывании (в пределах 180 с). Приветствуется функция настраиваемой паузы автоматического перезапуска. Не лишним будет измерение перепада давления «Дельта», которой обладают только РДЭ-М (Мастер).
Насосные станции с гидроаккумуляторами
Работая с гидроаккумулятором лучше иметь возможность контролировать время его заполнения. Этой возможностью наделены только РДЭ-М. Регулирование параметров срабатывания защиты от сухого хода будет совсем не лишним, так же, как и регулируемый автоматический перезапуск оборудования. Приветствуется автоматический контроль наличия воздуха в гидроаккумуляторе.Весьма полезна система управления с функцией контроля утечек, реализованная только в РДЭ-М, а также возможность контроля порыва трубопровода.
Выбирая между стрелочным и электронным реле ориентируйтесь на собственное восприятие, т.е. смотрите, какой вариант наиболее удобен для вас. Проще считывать показания с ЖК дисплея, но возможно, кому-то удобнее смотреть показания манометра.
На что обратить внимание
Покупать РД к насосной станции не стоит
Она уже укомплектована автоматикой для поддержания давления в автоматическом режиме.
Заводские настройки, как правило, удовлетворяют параметрам индивидуальных систем водоснабжения: отключение оборудования при достижении давления в системе 2,5 бар, включение – при 1,5 бар, срабатывание защиты от сухого запуска – 0,5 бар.
При покупке следует обратить внимание на такую характеристику прибора, как расчетное количество включений прибора. Чем эта цифра больше, тем дольше прослужит изделие.
Чем больше емкость гидроаккумулятора, тем реже будет запускаться помпа, следовательно, увеличивается его рабочий ресурс.
Назначение регуляторов давления
Приборы выполняют ряд функций:
- Предупреждают повышение давления. Стиральные машины и другие приборы, потребляющие воду, рассчитаны на заданный диапазон давления жидкости. Если показатель превысит этот лимит, то приборы могут не только работать неправильно, но и выйти из строя.
- Предотвращают возникновение гидроударов. Неполадки в насосе приводят к резким скачкам давления в трубопроводе, то есть к гидроударам. Это негативно сказывается на работоспособности домашних приборов, потребляющих воду. В худшем случае могут разорваться трубы.
- Экономия потребления воды. Давление в трубопроводе влияет на расход воды. Если снизить напор, расход будет меньше. Установка стабилизатора давления обязательна, если в доме есть такие приборы, как бойлеры. Если входное давление превысит установленную производителем норму, то срабатывает автоматическое сбрасывание горячей воды в канализацию, то есть будет перерасход не только воды, но и электричества.
- Снижают шум. Если жидкость входит в кран под большим давлением, то возникает сильный шум. Регуляция давления воды поможет снизить уровень шума до приемлемого значения.
Когда установка не требуется?
Установка регулирующего устройства не требуется в следующих случаях:
- в городах, поселках с централизованным водоснабжением при отсутствии высотных зданий. В России немало городов, где люди живут в собственных домах, в 2-3 этажных зданиях.
- в пятиэтажках, если рядом нет высоток.
В небольших городах с высотой зданий не более пяти этажей редукторы давления не нужны.
Также не понадобятся они на первых этажах, если:
- не используются чувствительные к перепадам напора бытовые приборы, начиненные электроникой (стиральные, посудомоечные машины);
- не установлены дополнительные насосы, водонагревательные приборы.
Какой фирмы лучше купить
Принцип устройств, приведенный ниже, не имеет видимых отличий. Применяется самый простой алгоритм их функционирования:
- реле подключает к насосной системе в момент, когда коэффициент в ней достигает критического уровня;
- при достижении внутри системы максимального показателя, реле автоматически разорвет связь между установленными контактами.
ACP
Одна из самых хороших и популярных моделей – «PM-5». Конструкция от китайского производителя, которую часто путают с изделием сухого хода. При обзоре предоставленных характеристик и схемы можно прийти к выводу, что они разнятся. К достоинствам можно отнести цену комплекта. Подобная стоимость имеет и темную сторону. К основным недостаткам относят:
- гарантийный срок – весьма облачное значение, до его окончания они не доживают;
- отсутствует реальная защита от пыли и влаги;
- используются обычные контакты, не посеребренные (в ключевой момент контакты могут не разомкнуться).
Грундфос
Надежные конструкции от проверенного временем датского концерна. Репутация у него чистая.
Достоинства:
- огромный ассортимент качественной продукции;
- основное отличие между моделями – пределы срабатывания;
- лишь отдельные приборы относятся к категории слаботочных (такие нельзя подключать непосредственно к сети, и в помещениях с повышенным показателем влажности);
- высокий показатель надежности;
- уровень защиты – IP52 (кессоны и подвалы – вот неполный перечень помещений, в которых допускается их установка).
Исходя из многочисленных отзывов, можно прийти к выводу, что стоимость конструкций, как и узнаваемость продукции, основана на популярности бренда. Аналогичные по характеристикам изделия отечественного производителя ничем не уступают заграничным, к тому же их средняя цена гораздо ниже.
Italtecnica
Продукция от итальянского концерна. Именно такой комплект лучше купить для частного дома. Наряду с насосным оборудованием, используется модификация, именуемая –PM/5. Покоряет рынки за счет высоких показателей надежности, качества и приемлемой стоимостью. Монтаж происходит в контур ХВС. Пределы регулирования измеряются в барах и имеют значение – 1 (для нижнего) и 5 (для верхнего). Гарантийный срок – один год.
Достоинства:
- изоляционная прокладка на корпусе;
- использование специального покрытия (антипригарного);
- контактная группа состоит из медных ламелей;
- материал изготовления корпуса – пластик.
Condor
Прекрасный образец от немецкого концерна, который завоевал множество положительных отзывов от пользователей. Особенностью моделей считается то, что в работе они показывают полную безотказность.
Достоинства:
- диаметр разъемов позволяет осуществить подключение манометра;
- простота ремонта;
- обладают универсальными настройками, по сравнению с аналогичными приборами;
- посредством вращения осуществляется регулировка;
- основной элемент – двухполюсный (размыкается одновременно и ноль и фаза).
Недостатки:
завышенная стоимость.
Юнипамп
Отечественный производитель, продукция которого ориентирована на европейский рынок. Помимо приемлемой стоимости, характеризуются выпуском высококачественных изделий. Высокий рейтинг приобрели во многом благодаря различным модификациям.
Достоинства:
- присоединение происходит лишь на ¼ дюйма;
- манометр входит в комплект;
- работает в комплексе с насосами мощностью 1,5 кВт и менее.
Недостатки:
часто встречается брак.
Danfoss
Самой популярной серией этого датского производителя принято считать KP-1. Стоимость комплекта высокая, однако, более чем оправдана.
Достоинства:
- настроечная шкала, которая не подразумевает использование манометра;
- применяемые контакты позолочены, что делает «залипание» практически невозможным.
Методы настройки
После установки реле-регулятора следует провести его настройку. От правильно выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной или скважинной воды. Сначала следует включить прибор и дождаться его автоматического отключения.
Затем снять крышку на большой пружине и ослабить гайку. На первом этапе устанавливается минимальное значение давления. Для этого гайку вращают против часовой стрелки, пока не установится минимальное значение давления, при котором включится насос. Показатель максимального значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.
А иначе, на мембрану гидроаккумулятора будет воздействовать сильное давление, и она быстро выйдет из строя. Открыв вентиль, следует опустошить систему и с помощью манометра зафиксировать, при каком значении сработает автоматика. На заключительном этапе по манометру выставляется давление, при котором насос отключится.
Иногда для конкретного водопровода регулировка по прилагаемой инструкции не подходит, в этом случае настройка выполняется по фактическим показаниям. Следует помнить, что при регулировке между минимальным и максимальным давлением должна быть разница от 1,2 до 1,6 бар.
Сравнение изделий
Механическое реле используют в дачных домах, где не проживают постоянно. Прибор устанавливают, когда мало точек забора. Механический регулятор подходит для летнего душа. Часто изделия используют в комплекте с насосной станцией.
Реле покупают из-за соотношения цена-качество. Рекомендуют дополнительно применять защиту по сухому ходу или использовать комбинированные устройства.

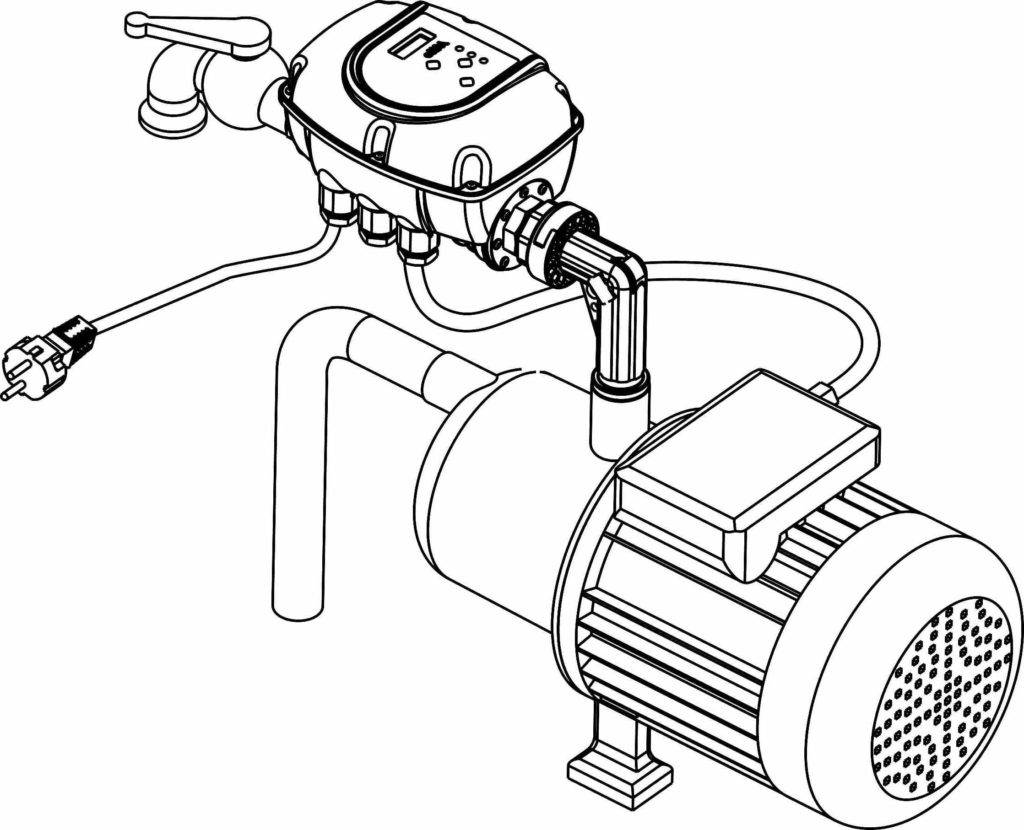

Электронное реле выбирают, если предусматривают большой расход воды. С помощью автоматического регулятора защищают двигатель от перегрузок. Прибор используют в системах, где нет взвешенных частиц.
Принцип и схема работы
Датчик давления, который устанавливается в систему водоснабжения, действует по принципу реле. Когда давление в месте установки датчика превышает допустимое, он разрывает контакты и прекращает подачу питающего напряжения на насос. Также он включает его при снижении давления ниже определенного порога.
Устройство представляет собой конструкцию, в которой главным элементом является мембрана, образующая одну из стенок емкости, которая ограничивает незначительный объем жидкости. Подключение к водопроводу осуществляется посредством патрубка малого сечения. Под влиянием давления мембрана отклоняется, что и фиксирует остальной механизм реле.
Это может быть механический переключатель, способный в определенный момент разъединить клеммы или преобразовать деформации в электрический сигнал, который регистрирует простая схема сравнения, а блок управления на основании сигнала уже принимает решение о включении или выключении оборудования.
Для установки в бытовые системы водоснабжения используются чаще механические реле давления. В них мембрана, деформирующаяся под действием давления, передает часть движения к переключателю. Основной уровень срабатывания определяет напряжение прижимной пружины, которая сдерживает движение мембраны.
Как только приложенное усилие становится достаточно большим, чтобы преобладать над действием пружины, реле размыкается, и подключенный насос выключается. Вторая пружина, если она есть, определяет нижний предел срабатывания, точнее, диапазон давления, выйдя за который реле обратно соединяет контакты и запускает подключенное оборудование.
Сама схема действия системы водоснабжения включает в себя:
- Насос, подающий воду из скважины;
- Гидроаккумулятор, объемный бак с мембраной;
- Реле давления;
- Система фильтрации.
Принцип работы следующий. Когда бак не заполнен и давление в системе низкое, датчик давления включает насос, и он начинает нагнетать воду в бак или подавать потребителю, если есть открытые краны в доме. Со временем бак наполняется, в нем формируется высокое давление и достаточный запас воды. Процесс ускоряется, когда нет никакого потребления. Как только достигнут предел давления, который может выдержать бак, реле выключает насос.
После этого если открыть кран в ванной или на кухне, то вода поступает в первую очередь из бака, где гибкая мембрана постоянно поддерживает необходимое давление. Как только воды становится недостаточно, и давление падает, опять срабатывает реле, и насос включается для подачи воды со скважины.
Таким образом, решается несколько задач:
- Напор воды постоянный, что обеспечивается за счет работы гибкой мембраны в баке.
- Нет необходимости постоянно держать насос включенным.
- Нет необходимости включать и выключать насос при кратковременных использованиях.
- Исключается негативное влияние гидроудара в системе водоснабжения, возникающего в момент включения насоса, он компенсируется гидроаккумулятором.
В результате пользователь получает всегда один и тот же напор с незначительными колебаниями. Насос включается не так часто, исключается возможность работы вхолостую или при отсутствии потребления, что может вывести его из строя. Все элементы системы в таком случае прослужат значительно дольше.
