Что такое электронное реле давления воды для насоса, в чем плюсы и есть ли минусы его использования?

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата

Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения

Действие водоснабжения без аккумулятора можно описать следующим образом:

• при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
• закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.

Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

• простоту схемы подключения насосов. Основные элементы – насос и автоматика;
• небольшие размеры устройств;
• доступную цену системы в целом;
• возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Устройство и принцип действия реле

Цены на насосные станции

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

Таблица. Составляющие реле давления.

Наименование элемента	Назначение и краткое описание
Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.
Изготовлен из металла, используется для фиксации всех элементов реле.
С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.
К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.
К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.
Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

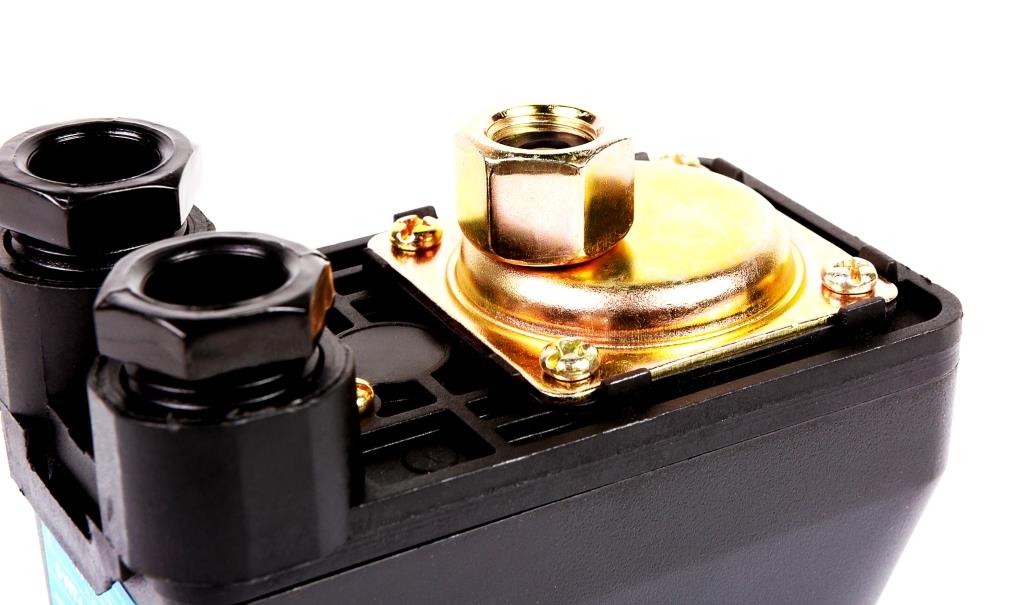

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

На что следует обратить внимание при покупке продукта в интернет-магазине

1. Перед началом установки агрегата необходимо заказать онлайн качественный манометр, без которого сложно будет отслеживать работу изделия. Монтаж осуществляется на трубопроводе. Это поможет осуществлять контроль за коэффициентом давления внутри системы. Не стоит пренебрегать подобным, ведь внешние признаки иногда могут быть неверными.
2. Предпочтение следует отдать рейтингу качественных производителей. Подделки негативно сказываются на работе системы, что может привести к появлению аварийной ситуации и поломке отдельных элементов.

1. Бытовые комплекты лучше показали себя в условиях регулярного использования. При этом максимальный коэффициент не должен превышать отметки в 4 атм. Диапазон рабочего – 1,4-2,8 атм, под сантехнику.

Сколько стоит комплект

При выборе качественного электротехнического оборудования, необходимо ориентироваться одновременно по нескольким критериям. Немаловажным аспектом принято считать стоимость. В строительных маркетах предлагаемая продукция обойдется современному покупателю в 5-150$, в зависимости от наименования бренда и базовых характеристик. Перед походом в магазин, не лишним будет посмотреть, какие бывают виды реле, и ознакомиться с их предназначением.

На какие параметры настраивать станцию водоснабжения?

При первом запуске системы запоминают показания манометра в моменты включения и выключения насоса. Смотрят в паспорте на изделие предельные значения давления в водопроводе. Обычно они лежат в диапазоне 1,5-3 бар.

Ориентиры для определения нового рабочего диапазона манометра:

• максимальный объем воды, который случается использовать;
• предыдущее давление;
• диаметр трубы;
• количество подключений насоса в час.

Примерный расход жидкости из разных потребляющих приспособлений:

• умывальник — 360 кг/ч;
• душ — 600 кг/ч;
• туалет — 250 кг/ч;
• стиральная машина — 600 кг/ч;
• посудомоечная машина — 500 кг/ч;
• система для полива — 1000 кг/ч.

Просчитав ожидаемый расход воды, проще всего воспользоваться таблицей ниже для определения значения давления, с которого стоит начать регулирование:

Давление включения насоса должно быть не меньше, чем 110% от давления воздуха в гидроаккумуляторе.

Порядок действий

Отворачиваем вентиль. Посмотрите на манометр, и увидите, что стрелка давления сразу начнет стремиться к падению. Насос при этом еще не заработал, ведь происходит выдавливание воды через мембрану. Давление будет продолжать уменьшаться, и на  каком-нибудь значении давления произойдет активация насоса.

Потом вентиль нужно будет закрыть, насос после этого еще продолжит работу, напор продолжит повышаться, и на какой-нибудь отметке реле давления насоса произойдет отключение.

Теперь можно приступать к внесению изменений в настройки реле. К примеру, нам необходимо уменьшить уровень напора с 2,8 до 2,2 бар. Нам известно, что один полный поворот ключа будет равняться уменьшению давления на 0,1 бара. Из этого можно заключить, что, если нам необходимо уменьшить давление с 2,8 до 2,2 бар, придется произвести ослабление гайки на большой пружине на 6 оборотов. При этом нужно будет крутить гайку против часовой стрелки. После ослабления пружины можно опять подключить насос к электрической сети.

А начнет происходить трактовка реле, то есть оно будет включаться и через некоторое время опять выключаться. Неопытный механик решит, что проблема связана с реле и будет накручивать гайку на одной из пружин. Однако делать этого не нужно, так как проблема заключается совсем в другом. Все дело именно в том, что давление в расширительном баке понижено не было. А ведь напор в баке должен быть меньше напора, при котором происходит активация реле, на 10%.

Итак, напор в расширительно баке должен быть понижен на 1,08 бар. Эта величина определяется путем высчитывания десяти процентов из давления включения — у нас — 1,2 бар. Напор в баке в этом конкретном случае должен соответствовать 1,08 бар. Такой напор должен быть, а на каком уровне он находится в данный момент? Чтобы это определить производим отключение насоса от электросети, отворачиваем вентиль.

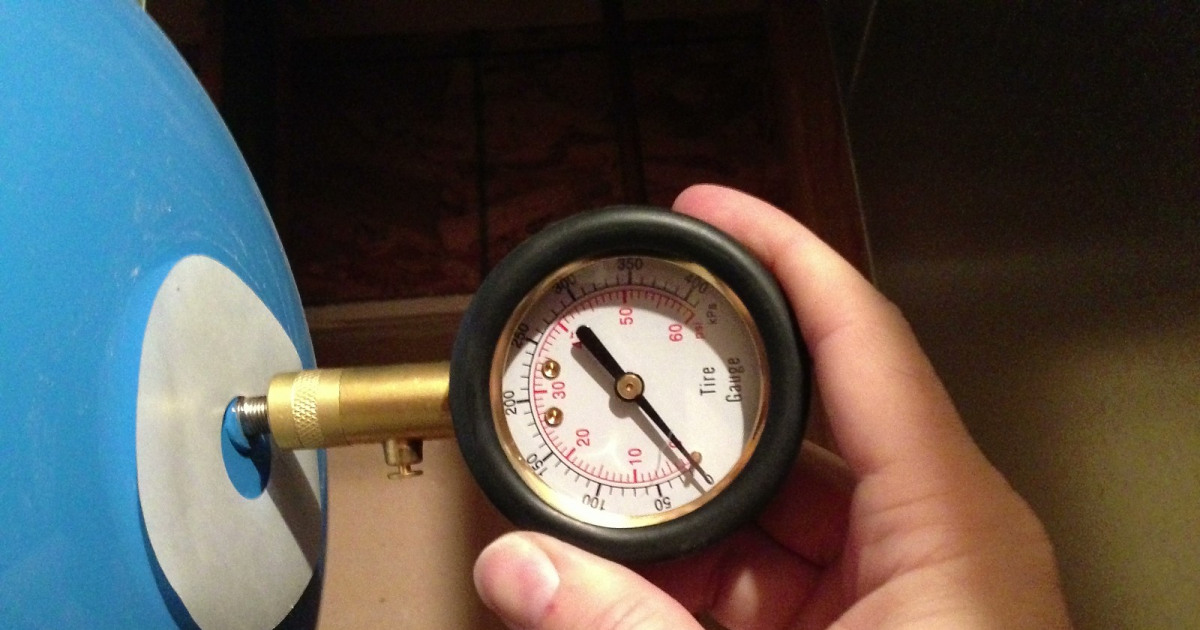

После этого начинаем производить замер давления. Берем простой манометр для автомобиля, отворачиваем заглушку, закрывающую золотник, подводим манометр и видим, что манометр выдает 2 бара. А ведь давление должно соответствовать 1,8 бар. Из-за этого и происходила трактовка насоса. У насоса никак не получалось создать необходимый уровень давления, он делал попытки работать без бака, потому что воздушный поток никак не мог пробиться сквозь мембрану.

Замер давления в расширительном баке

Приступаем к исправлению этой ситуации. Нам необходимо будет установить чрезмерный напор. Манометр показывает 1,1. Теперь активируем насос, отворачиваем вентиль, после чего насос продолжит работать в обычном режиме. После открытия вентиля насос станет начинать работать при напоре 1,2 бара, после его закрытия — при 2,2 бара.

У нас все получилось! Теперь мы можем опровергнуть мнения некоторых механиков, которые считают, что мощностью насосного оборудования (обычный насос или полноценная станция) управляет реле давления. А на самом деле функция реле заключается только во включении насоса и его отключении. Если бы вы захотели прибавить давление, при котором происходит деактивация, надеясь при этом, что производительность насоса увеличиться, то вы сделали бы ошибку. Дело в том, что мотор насоса все время работает на предельной мощности, как автомобиль, газовая педаль которого утоплена в пол.

Так и во время забора воды напор увеличить не получится, произойдет только повышение давления отключения. Тем самым будет создана очень большая нагрузка, которой будет подвержена практически вся система. Это значительно увеличит вероятность появления протечек. Возможны и более серьезные аварии. Это приобретает еще большую актуальность, если используются дешевые фитинги и трубы, выполненные сомнительными производителями.

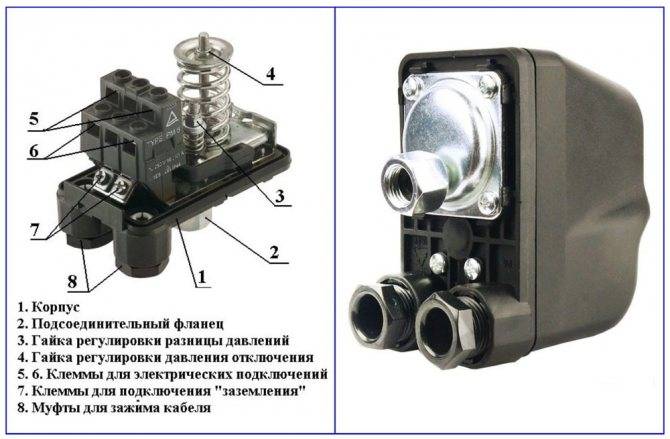

Конструктивное устройство типового реле давления

Обычно механическое гидрореле помещают в корпус из пластика с легкосъемной крышкой. Благодаря этому оно имеет надежную изоляцию от протекающего по контактной группе электрического тока.

Если снять верхнюю крышку, к примеру, прибора марки РДМ-5, то под ней можно обнаружить контактную группу и наклонную горизонтально расположенную металлическую пластину. На последней располагаются две подпружиненные шпильки с регулировочными гайками.

Шпилькой с пружиной большого размера задают верхний и нижний пороги срабатывания гидрореле, рядом с ней обычно ставят символ Р.

Вращая гайку на малой подпружиненной шпильке задают разницу между порогами срабатывания — дельту давлений, которая отмечается символом ΔР.

В стандартном приборе марки РДМ-5 диапазон изменения напорных характеристик составляет 1,0 — 4,6 бара.

Также внутри гидравлического реле находится клеммная колодка с зажимными винтами, при помощи которой следует подключать токоведущие провода.

Рис. 6 Конструкция и внешний вид модели РДМ-5

Принцип работы

Для фиксации агрегата используется пружинная группа давления в конструкции. Замыкание контакта происходит при достижении минимального показателя давления. После этого происходит включение в автоматическом режиме. В момент, когда будет достигнут максимальный коэффициент (установленный пользователем), насосная установка выключится, так как контакты разомкнутся. Конструкция оснащена специальными регулировочными механизмами, которые позволяют вручную отрегулировать значение.

Параметры функционирования

Критерии выбора подобного устройства разносторонние. Совершать подобный выбор следует только после покупки самой насосной станции, а также гидроаккумулятора. В процессе покупки следует ориентироваться на параметры используемой рабочей сети:

• напор в камере установленного гидроаккумулятора;
• минимальное значение давления, которое задается пользователем;
• максимальное значение, при котором будет происходить автоматическое отключение.

Встречается такие типы конструкций:

1. Управляющее. Сигнал поступает на силовой блок управления.
2. Силовое. На насосную установку подключаются силовые контакты.

Перед покупкой необходимо проверить допустимую мощность включения конструкции.

Характеристики и настройка давления

Это оборудование небольшого размера, в комплектацию которого входит штуцер, при помощи которого осуществляется последующее подключение к трубопроводной сети посредством клеммной группы. Эти комплектующие понадобятся для состыковки устройства с электрическими кабелями. Более детальная информация предоставляет производителем в виде пошаговой инструкции, которую можно применить в домашних условиях. Пружины помогают осуществлять регистрацию параметров, касающихся давления, посредством резьбового регулятора.

Чем сильнее пружины будут сжиматься, тем больше усилий будет приложено, и тем выше коэффициент должен быть для того, чтобы реле сработало. Также допускается наличие существенной разницы в коэффициентах давления. Рост коэффициента происходит путем зажимания пружины

Следует обратить внимание на то, что в бытовых условиях применяются заводские настройки, которые полностью соответствуют поставленным задачам. Используются в популярных моделях и гидроаккумуляторах

Даже при наличии оптимальных нормативов, в некоторых случаях может потребоваться личное вмешательство пользователя и осуществление ручных регулировок.

Как регулировать

Нумерация	Последовательность действий/регулировки
1.	Обычные модели оснащены несколькими пружинами, диаметр которых разнится.
2.	Для управления коэффициентами используется крупногабаритная пружина.
3.	Маленькая пружина выявляет текущую разницу в уровнях.
4.	В процессе сжимания большой пружинки, будет происходить повышение максимального и минимального показателя одновременно.
5.	В процессе сжатия небольшой пружинки, превосходство максимального коэффициента станет более очевидным. Таким образом, показатель максимального станет преобладающим.

Зачем устанавливается?

Контроллер – необходимое звено в системе автономного водопровода, обеспечивает нужный напор воды для нормальной работы сантехнических приборов и продлевает срок их службы. Но при повышенном расходе давление в системе падает, насос работает на предельном режиме.

Более комфортный вариант для управления водоснабжением – связка датчика и частотного преобразователя, устройства для поддержания постоянного давления.

Преимущества установки инвертора:

• постоянное давление в системе водоснабжения;
• нужный объем воды без предельной загрузки насоса;
• предотвращение температурных скачков в нагревательном баке из-за изменений давления;
• плавный запуск и остановка насоса, что увеличивает срок службы оборудования и предотвращает гидроудары.

Напор снижается только при значительном расходе, когда не хватает мощности насоса. Но и в этом случае показатели системы будут стабильными на уровне, на который способно водозаборное оборудование.

Рейтинг лучших бюджетных реле

Если ведется поиск недорогих конструкций, то их можно приобрести по 10$. Характеризуются простым устройством и набором базовых характеристик, а также низкой точностью. Однако, основной недостаток заключается в эксплуатационном сроке. Самый дешевый набор – не лучший вариант для покупки. Первоначальные затраты будут минимальными, однако вскоре потребуется покупка нового реле или вспомогательных комплектующих.

В том случае, если не планируются большие траты, но необходимо наладить бесперебойное водоснабжение, то следует обратить внимание именно на среднюю ценовую категорию. Такие модели отличаются приемлемым показателем точности и высокой надежностью. Стоимость набора составит 20-40$

Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей

Стоимость набора составит 20-40$. Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей.

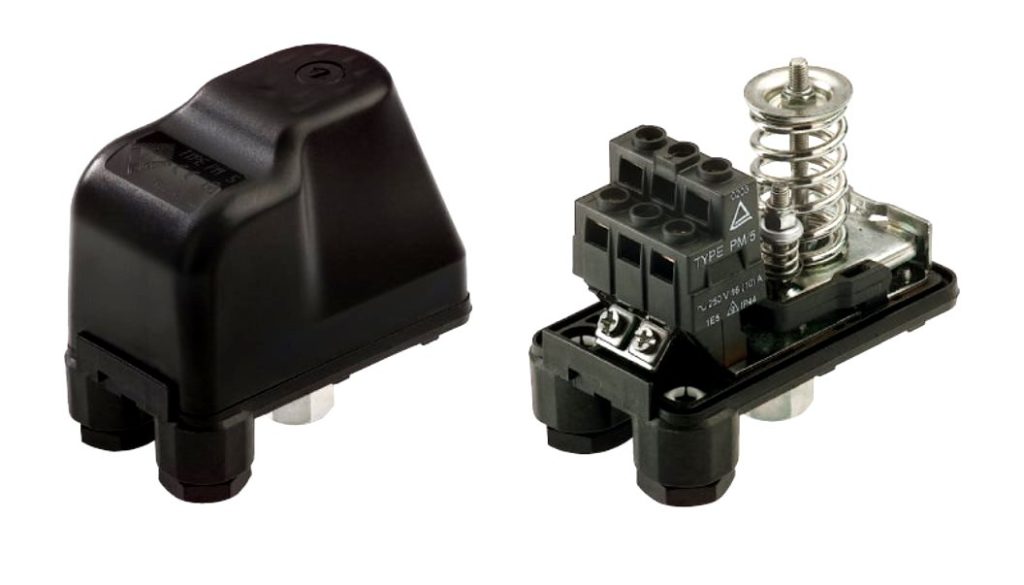

Italtecnica PM/5-G

Реле итальянского производства. Оптимальная подпитка осуществляется от сети в 220 В. Внутри системы вода не должна превышать температуру в 40°С. Основной показатель регулируется в диапазоне 1,2-2,5 бар. Для выключателя этот показатель составляет 1,8-4,5 бар. В комплект входит патрубок с резьбой ¼. Допустимый показатель мощности – 15,4 тыс. Вт.

Цена – 700 руб.

Italtecnica PM/5-G

Достоинства:

• приемлемая цена;
• ручная регулировка;
• сборка.

Недостатки:

не обнаружены.

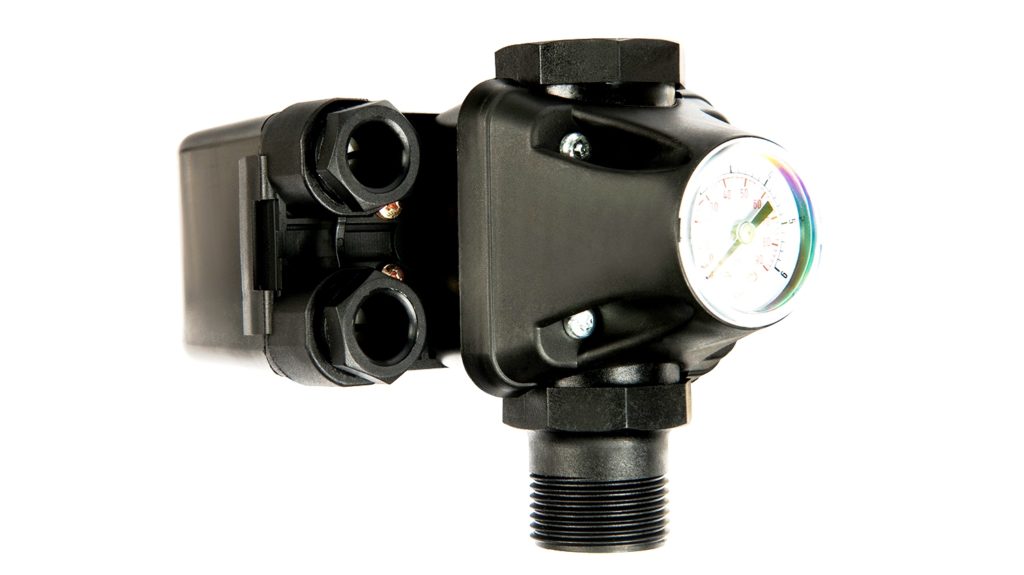

Aquario PS-5/2

Итальянская сборка от известного бренда. Питается от сети 220 В. При этом коэффициент рабочего напора составит 10 бар. Заводские настройки стандартизированы: выключение – 2,8 бар, включение 1,4 бар и менее. Ручная регулировка допускает и позволяет работать в диапазоне 1-5 бар. Заявленный класс защиты IP54. Функционирует в системах с холодной водой, при этом температура рабочей среды не должна превышать 40°С.

Стоимость – 650 руб.

Aquario PS-5/2

Достоинства:

• приемлемая стоимость;
• дизайн;
• присутствует возможность ручных настроек;
• качество сборки;
• класс защиты.

Недостатки:

встречаются подделки.

Джилекс РДМ-5

Прекрасная модель от отечественного производителя. Подпитка от сети осуществляется от 220 В. Заявленный класс защиты – IP44, что позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Становится возможным установка вспомогательных помп, чья мощность не будет превышать отметку в 1100 Вт. Температура воды в системе не должна превышать 35°С.

Цена – 600 руб.

Джилекс РДМ-5

Достоинства:

• приемлемая стоимость;
• быстрый монтаж;
• класс защиты.

Недостатки:

• часто попадается брак;
• заявленный класс защиты не спасет корпус от скорой коррозии;
• контакты быстро выгорают.

WWQ RD-2

Модель от российского производителя. Функционал позволяет работать в системах, где температура воды не превышает 40°С. Резьба ¼ используется для присоединения агрегата к системе. Стоит отметить, что для обеспечения нормальных показателей, оно не должно превышать 0,5 Мпа. Питается от сети в 220 В. Производителем обозначен класс защиты IP44. Это позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Также корпус защищен от попадания мелкого сора внутрь изделия.

Цена за комплект – 550 руб.

WWQ RD-2

Достоинства:

• приемлемая стоимость;
• показатель надежности;
• простота монтажа;
• защита корпуса от влаги и пыли.

Недостатки:

габаритов присоединительного патрубка может оказаться недостаточным для осуществления комфортного монтажа.

Unipamp LP-3

Бюджетный прибор от проверенного временем отечественного производителя. Представляет собой реле защиты от сухого хода. Подпитка осуществляется от 220 В. При этом температура внутри системы не должна превышать отметку в 40°С. Заявленный класс защиты IP44, поэтому может применяться в помещениях с повышенным уровнем влажности. ¼ — диаметр для присоединения. При напоре в 0,5 бар и менее, осуществляется отключение оборудования. Таким образом, прибор не будет работать вхолостую при отсутствии воды. Также следует отметить, что используемая рабочая среда выполняет функцию охлаждения, в котором прибор нуждается. Цепь разомкнется при показателе в 2,8 бар.

Цена – 500 руб.

Unipamp LP-3

Достоинства:

• приемлемая стоимость;
• имеется защита от холостого хода;
• надежность;
• простота конструкции.

Недостатки:

эксплуатационный срок.

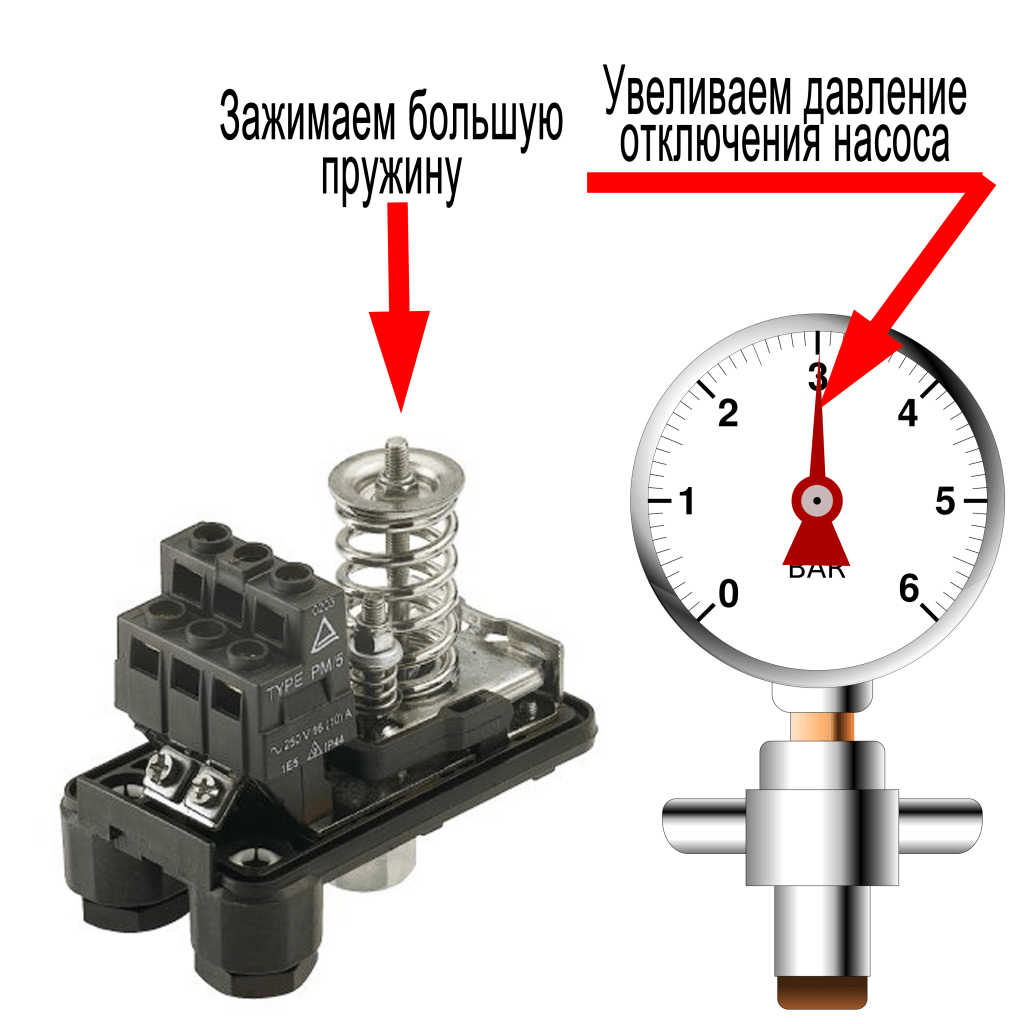

Регулировка порогов включения и выключения насоса ↑

Приборы поступают в продажу с заводскими настройками. Нижний порог обычно установлен на включение помпы при падении давления до 1,5 бар. Отключается устройство при достижении давления до 2,5-3 бар. Разница (Δ – дельта) – это параметр, который можно отрегулировать второй гайкой на приборе. При настройке следует учитывать показатель максимально допустимого давления выключения. Он указан в технической документации к каждой модели и обычно составляет 5 бар.

При регулировке пределов напора необходимо проверить настройки гидроаккумулятора. Оптимальные показатели давления – 1-1.5 бар. Если они отличаются, их корректируют. После этого настраивают реле:

• Открывают крышку для доступа к гайкам регулировки и ослабляют маленькую прижимную пружину.
• Порог включения корректируют большой гайкой. Поворачивая по часовой стрелке, увеличивают напор, против – снижают.
• Настраивают порог давления малой пружины.

aqua-guru.ru

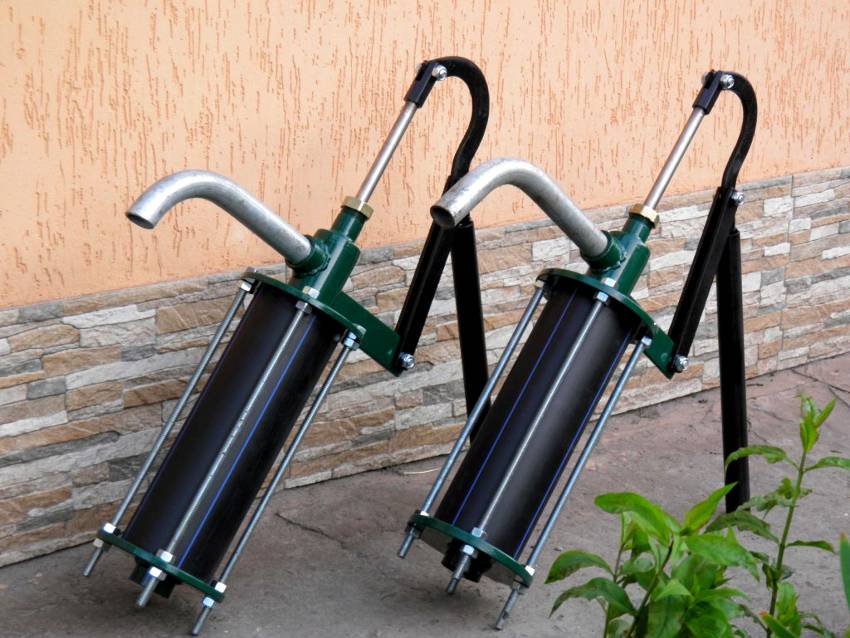

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

• труба ПВХ диаметром 5 см;
• труба ППР диаметром 2,4 см;
• два обратных клапана по 0,5 дюйма;
• заглушки и отводы для трубы;
• болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод

Очень важно, чтобы плотно прилегали прокладки

Статья по теме:

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками

Необходимые комплектующие:

• решетка металлическая;
• груша резиновая;
• баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Зачем устанавливается?

Контроллер – необходимое звено в системе автономного водопровода, обеспечивает нужный напор воды для нормальной работы сантехнических приборов и продлевает срок их службы. Но при повышенном расходе давление в системе падает, насос работает на предельном режиме.

Более комфортный вариант для управления водоснабжением – связка датчика и частотного преобразователя, устройства для поддержания постоянного давления.

Преимущества установки инвертора:

• постоянное давление в системе водоснабжения;
• нужный объем воды без предельной загрузки насоса;
• предотвращение температурных скачков в нагревательном баке из-за изменений давления;
• плавный запуск и остановка насоса, что увеличивает срок службы оборудования и предотвращает гидроудары.

Напор снижается только при значительном расходе, когда не хватает мощности насоса. Но и в этом случае показатели системы будут стабильными на уровне, на который способно водозаборное оборудование.

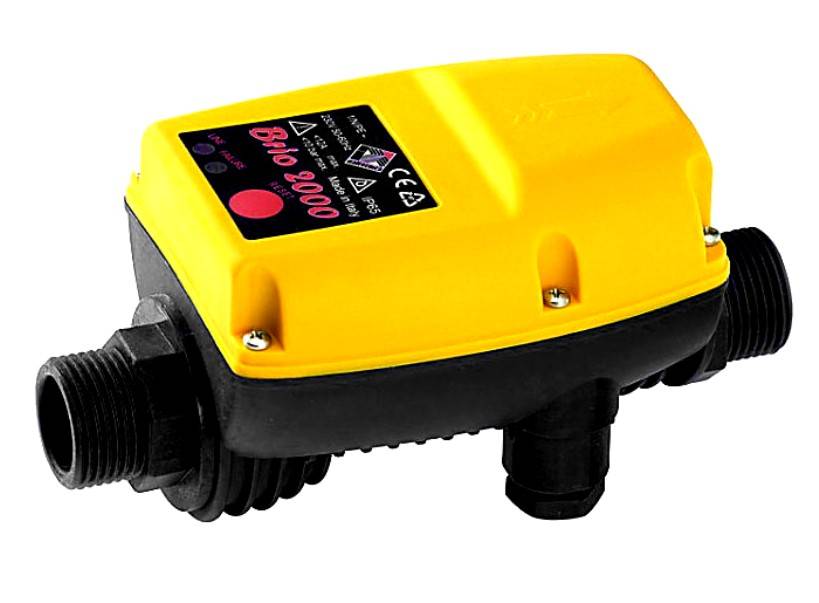

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

К минусам можно отнести:

• высокую цену;
• повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.
