Что собой представляет циркуляционный насос для бассейна, как работает, как им пользоваться?

Способы подключения

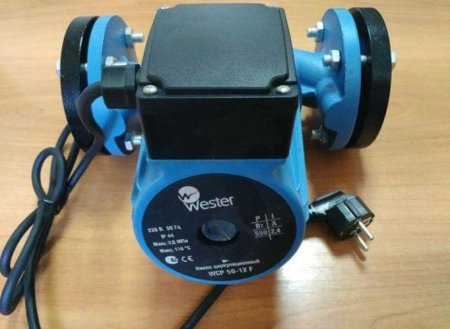

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

• Как выбрать аккумуляторы для ИБП
• Как подключить электрический котел отопления
• Схема подключения дифференциального автомата

Сам электрик — энциклопедия домашнего мастера

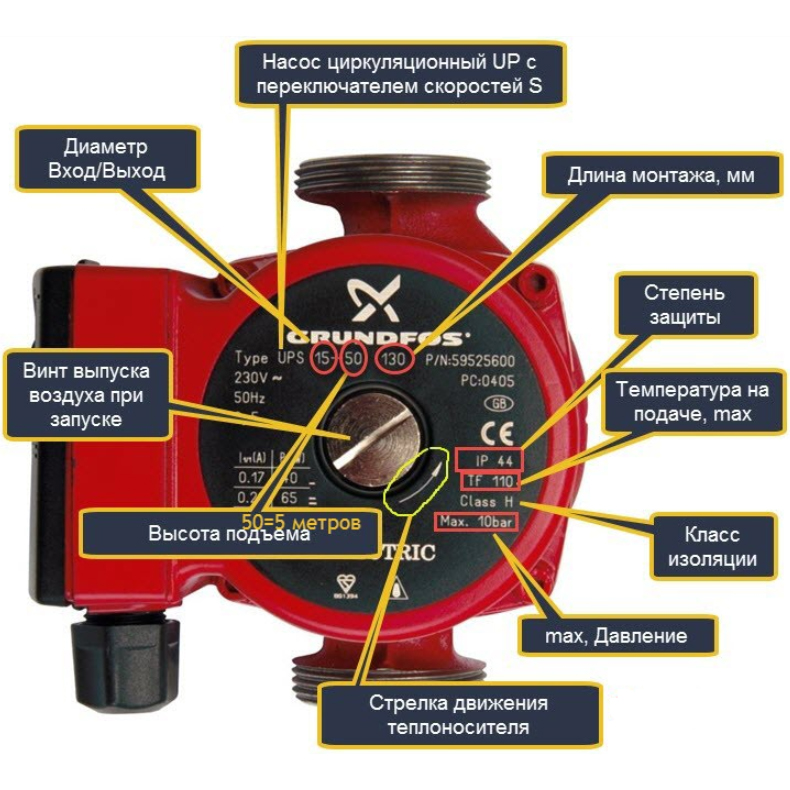

Маркировка насоса

Все нужные пользователю данные содержит маркировка на передней панели. Цифры на циркуляционном насосе означают:

• тип устройства (чаще всего это UP — циркуляционный);
• тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
• диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
• напор в дециметрах или метрах (может отличаться у разных производителей);
• монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Стоит выбирать насос только от проверенных брендов. Надежные устройства представлены и в средней ценовой категории

А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO

Установка нагревателей воды

Сливают воду через форсунки. Размер бассейна, а также его форма определяют, сколько элементов будет использовано при установке оборудования для бассейна. Комфортность бассейна определяется возможностью подогрева воды.

Нагреватели воды – обязательные элементы при установке. Нагреватели подключаются к электросети. Она должна быть трехфазной.

схема монтажа оборудования

В автоматический щиток входят такие элементы как: таймер, индикатор включения, защитные автоматы, контактор. При подключении теплообменник начинает нагревать воду. Он изготавливается из стали высокого качества. Рассмотрим оборудование для бассейнов. Чтобы поддерживать постоянный уровень воды в бассейне, применяется скиммер, а к нему можно подключать водный пылесос, который значительно облегчит вам очистку бассейна.

Также для того, чтобы обеспечить хороший слив воды, нужно установить специальные дренажи:

• решетки дренажей могут быть разного вида: как круглые, так и квадратные;

Куда ставить

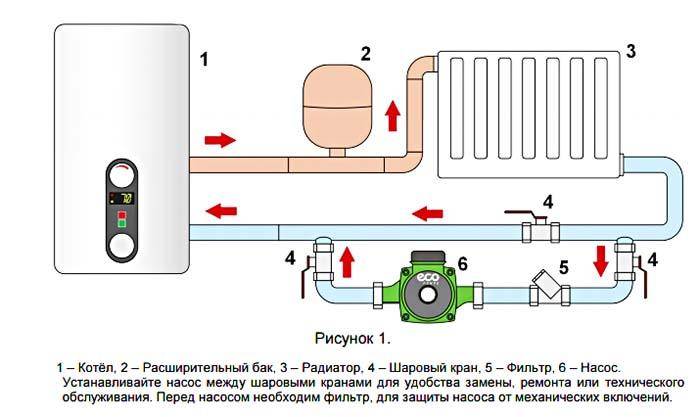

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

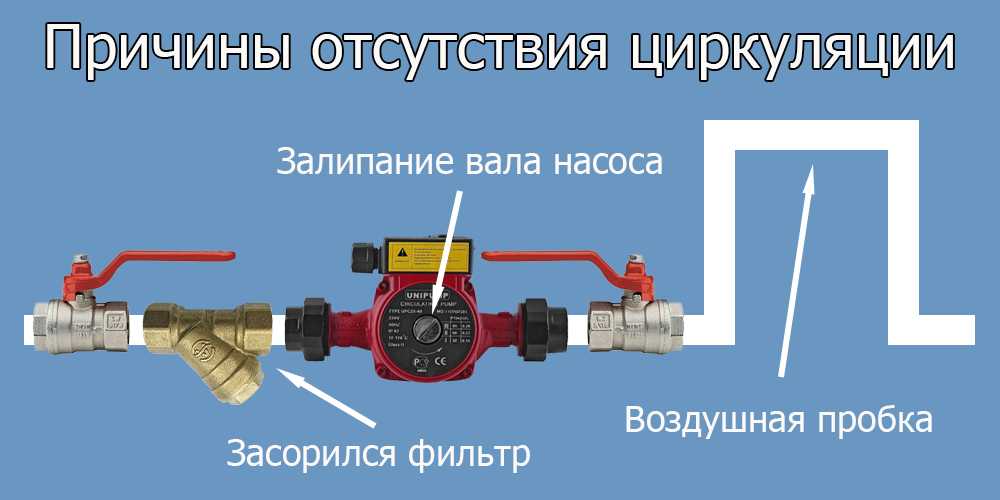

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

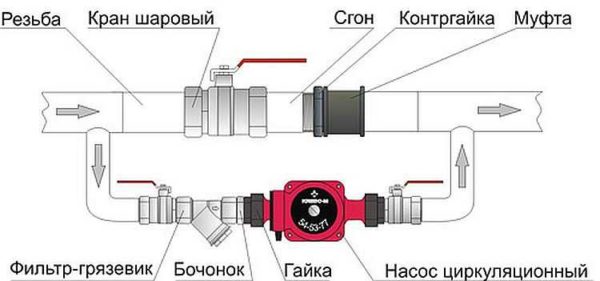

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Принцип работы

Вне зависимости от стоимости и бренда, фильтр для каркасных бассейнов всегда обладает идентичным принципом работы:

• изначально вода из бассейна всасывается в систему посредством скиммера с крупной сеткой, на которой остается самый большой мусор;
• затем жидкость попадает в камеру очистки, где на фильтре остается средний мусор;
• лишь теперь вода попадает в основной фильтр насоса, где производится тонкая очистка мелких остатков, очищаются болезнетворные микробы и удаляются примеси;
• жидкость посредством оборотного шланга возвращается в бассейн.

Вход и выход воды в системе нужно располагать в противоположных концах чаши, чтобы добиться максимальной эффективности. За сутки жидкость должна быть очищена минимум 3 раза.

В результате каждое представленное устройство для очистки воды в бассейне идеально справляется с поставленной задачей. Мы предлагаем только продукцию от проверенных производителей, чтобы вы были уверены в их точном соответствии заявленным техническим характеристикам.

1 Назначение и виды аппаратов

Циркуляционный насос для бассейна используется для фильтрации воды в бассейне и ее циркуляции.

Фильтрующий насос для бассейна пропускает весь объем воды за пять часов. В зависимости от температуры окружающей среды, аппарат пропускает объем несколько раз в сутки.

Насосная установка для бассейна

Зависимость температуры от количества циклов:

• при температуре двадцать градусов аппарат совершает два цикла фильтрации;
• при температуре до тридцати-четыре цикла;
• при температуре более тридцати градусов-шесть циклов.

1.1 Типы аппаратов

Аппараты для перекачивания воды в бассейнах делятся на такие виды:

• циркуляционный насос для бассейнов. Агрегаты используются для создания циркуляции жидкости(движения) в виде водоворотов. Для снабжения озоном вода, с помощью аппарата, проходит через озонирующего устройства;
• самовсасывающий(поверхностный) тип агрегатов наиболее распространенный. Аппараты размещают возле бассейна. Основная функция агрегатов-фильтрация, поэтому очистные системы идут в комплекте с аппаратом. Внутренности аппарата изготавливаются из пластика или бронзы. Бронза подходит для очистки морской воды, пластик-для хлорированной;
• тепловой насос для бассейна предназначен для фильтрации и обогрева. Тепловые насосы для бассейна состоят из двух частей. Одна размещается в воде, другая возле чаши. Тепловые насосы для бассейнов более экономные при обогреве, чем газовые установки. А надежность механизма обеспечивает срок безремонтный срок эксплуатации двадцать лет;
• насос для откачки воды применяется для опустошения емкости и ее консервации на зимний период. Аппараты для откачки воды из бассейна обеспечивают быстрое опустошение чаши для проведения ремонтных работ.

По наличию фильтра, устройства делятся на два вида:

• модели с фильтром. Насос с префильтром более удобный, поскольку в него встроена фильтрующая коробка, очищающая воду от загрязнений. Фильтровальный аппарат делится на три типа: песчаный(в основе фильтра расположен кварцевый песок), картриджный(в качестве фильтрующего элемента используются мембраны из полипропилена) и диатомовый(фильтрующий агент-микроскопические частички ископаемых-диатомы).Песочные фильтры насосов для бассейнов отличаются высокой скоростью очистки, однако занимают много места и тяжелые;
• модели без него. В таком случае к помпе отдельно придется подбирать фильтрующую систему, что приведет к дополнительным затратам.

Эффективность воздушного теплового насоса

ВТН эффективны и зимой, и летом, благодаря COP (коэффициенту преобразования). COP теплового насоса – это способ измерения его эффективности путем сравнения потребляемой мощности, необходимой для производства тепла, с количеством тепла на выходе.

Показатель COP  корректируется с учетом времени года. Чтобы иметь возможность сравнивать тепловые насосы по тому, насколько сильно на них влияют эти изменения, используется сезонный COP (Seasonal Coefficient of Performance).

ВТН получает энергию из окружающего воздуха, но при снижении окружающей температуры снижается и эффективность.

Монтаж своими руками

Важно знать, как правильно установить насос на отопление. Также нужно знать, какой насос поставить в систему отопления

Каждый блок поставляется с инструкцией, которую тщательно изучают, чтобы правильно выполнить установку самостоятельно. Вся жидкость сливается из системы, часть трубы отрезается в месте, где должен быть установлен насос.

Во многих случаях требуется очистка старой системы, в которой накапливается грязь и ржавчина. Через сливной кран это сделать неудобно из-за небольшого поперечного сечения отверстия, поэтому используют место разреза. С одной стороны подсоединяют шланг, через который подпитывают воду под давлением, а с другой стороны вода вытекает.

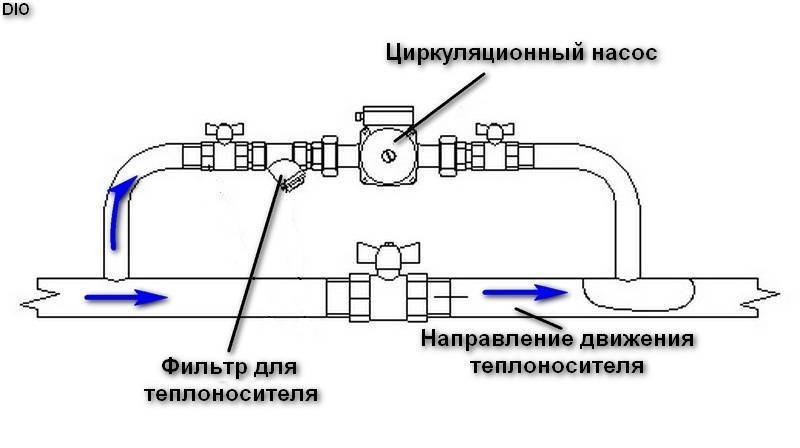

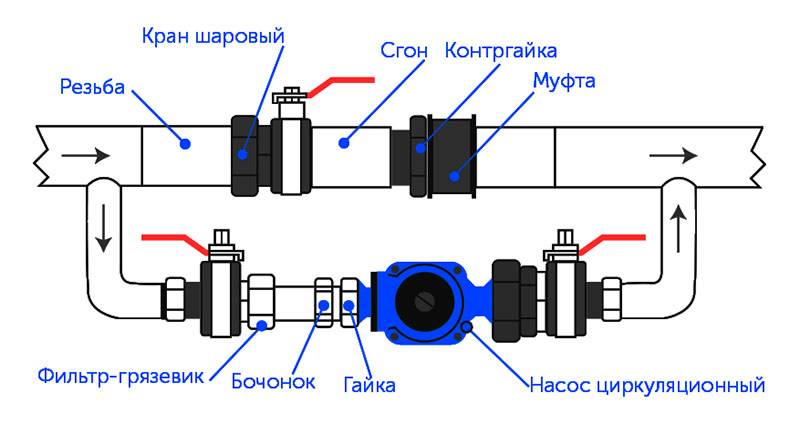

На участке для насоса монтируют байпас. Это необходимо в случае отказа устройства или отключения электроэнергии. Затем охлаждающая жидкость будет проходить через основную линию, кран которой открывается вручную. Лучше ставить вместо обычного шарового крана автоматический, который реагирует на изменение давления в системе.

На байпасе ставят два шаровых крана с каждой стороны насоса, чтобы отключить воду для технического обслуживания или, если необходимо, удалить её. В верхней части обводной линии установить клапан для выпускания воздуха вертикально. Для установки насоса рекомендуется использовать следующую последовательность действий:

1. Слить воду и очистить систему отопления.
2. Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
3. Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
4. После установки заправить прибор жидкостью (водой).
5. Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
6. Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
7. Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.

Предохранитель имеет дополнительную функцию в качестве переключателя

Чтобы установить дополнительный насос в системе, следует обратить внимание, что он включается только после сигнала реле. Для синхронизации в работе обоих насосов нужно подключить второй прибор к реле или использовать альтернативное параллельное соединение

Самовсасывающие насосы

Наиболее распространенным видом изделий являются самовсасывающие насосы для бассейнов.

Их можно устанавливать выше или ниже уровня жидкости. Они отлично подходят для тех случаев, когда нет возможности установить устройство под бассейном. Желательно устанавливать его максимально низко, так как подъем воды требует серьезных затрат энергии.

При выборе такого агрегата нужно учесть множество факторов. Если пренебречь этим этапом, высока вероятность неправильной работы устройства. Важные аспекты:

1. Пропускная способность фильтров бассейна должна соответствовать технической производительности насоса.
2. Диаметр напорного и всасывающего патрубка.
3. Допустимое количество прокачиваемой жидкости, которое соответствует необходимым санитарным нормам.
4. Достаточный показатель продолжительности работы устройства.
5. Уровень шума.
6. Материалы, использованные в производстве изделия.
7. Наличие смотрового окошка, позволяющего отслеживать уровень заполненности фильтра.

Рекомендуется обратить свое внимание на все вышеописанные факторы для эффективной работы

Циркуляционные агрегаты

Как говорилось ранее, такая техника предназначена для обеспечения правильного потока воды по емкости. По принципу работы она делится на центробежную и вихревую.

Центробежные насосы подразумевают наличие крыльчатки в виде диска с загнутыми лопастями в обратном направлении вращения. Сам же корпус устройства обладает формой улитки. Таким образом, при быстром вращении крыльчатки жидкость прижимается к стенкам. В связи с этим появляется воронка в центре, а вода выталкивается наружу благодаря корпусу улитки.

Крыльчатка вихревых насосов несколько отличается от предыдущего типа. В них используется импеллер, который полностью обхватывается корпусом по его диаметру. Остается лишь небольшой зазор по бокам. При движении этой крыльчатки происходит закручивание потока жидкости в виде вихрей.

Благодаря небольшому зазору происходит работа на смеси воздуха и воды. Это позволяет начать работу при малом количестве воды в емкости или при полном ее отсутствии. Здесь характерно высокое давление, громкий звук при работе и небольшой объем прокачиваемой воды.

Если отталкиваться от санитарного стандарта, то такие насосы должны иметь производительность, которой будет достаточно для прокачки всего объема бассейна более 4 раз за сутки. Когда речь идет о каркасных или надувных бассейнах, устройство должно прокачивать одну четвертую всей жидкости в час.

Установка фурнитуры

Заключительным этапом является установка оборудования руками:

• металлических перил,
• лестниц,
• горок,
• держателей.

С установкой можно справиться своими силами, главное не повредить отделочный материал. По периметру обычно устанавливаются держатели для удобства отдыхающих. По диаметру держатель должен соответствовать обхвату руки. А так же можно установить металлическую лестницу. Они бывают двух видов основная, которая крепиться и к борту и к полу чаши и дополнительная, которая фиксируется только к борту бассейна.

Установка оборудования для бассейна сложный кропотливый процесс. Бассейн это сердечно-сосудистая система разводящих труб, электричества и оборудования. От правильного монтажа зависит целостная работа организма. Если бассейн разборный, то установить его не составит труда. Но если это большой стационарный водоем, то следует исключить малейшую оплошность

Особенности монтажа устройства

Порядок подключения теплового насоса для бассейна зависит от особенностей конкретной модели. Поэтому перед началом работ следует внимательно изучить инструкцию изготовителя и точно соблюсти изложенные в ней требования и рекомендации. Обычно промышленные модели поставляются уже в собранном виде и с набором необходимых для установки комплектующих.

Схема функционирования теплового насоса, подключенного к бассейну:1 — Тепловой насос для бассейна2 — Дистанционное устройство управления3 — Чистая вода для бассейна4 — Циркуляционный насос5 — Байпас (обводной канал) и регулировочные клапаны6 — Труба подачи воды из бассейна7 — Фильтр

В ходе подключения понадобится установить пару труб, а также обеспечить электропитание. В систему обслуживания бассейна нагреватель устанавливают таким образом, чтобы он располагался после системы фильтрации и перед хлоратором.

Как показано на этой схеме, тепловой насос следует подключать после фильтра для воды, но перед устройством для ее хлорирования

Очень важно правильно выбрать место для установки оборудования. Обычно насос типа “воздух-вода” представляет собой агрегат внушительных размеров, напоминающий наружный блок сплит-системы кондиционера

Для установки воздушного теплового насоса необходимо выбрать достаточно просторное место, которое следует защитить от воздействия внешних факторов, например, с помощью навеса

Место для установки такого оборудования должно соответствовать следующим требованиям:

• хорошая вентиляция;
• отсутствие препятствия для передвижения воздушных масс;
• удаленность от открытого огня и других источников тепла;
• защита от воздействия внешних факторов окружающей среды: осадки, падающий сверху мусор и т.п.;
• доступность для технического обслуживания и необходимого ремонта.

Чаще всего тепловой насос устанавливают под навесом. Ради дополнительной защиты можно установить пару боковых стен, однако они никак не должны препятствовать воздушному потоку, который нагнетается вентиляторами.

Насос монтируют на металлической раме, основание должно быть строго горизонтальным. Это позволит минимизировать такие проблемы как вибрация и шум при работе прибора, а также защитит устройство от поломок.

Воздушный тепловой насос следует устанавливать на прочном и строго горизонтальном основании. Это позволит снизить вибрацию при его работе и уменьшить количество шума

При монтаже теплового насоса и подключении его к системе важно убедиться, что все его элементы чистые. Не помешает проверить и внутреннюю поверхность труб, с помощью которых осуществляется подключение

Все места соединения труб, по которым циркулирует вода, должны быть тщательно загерметизированы и проверены на наличие протечек. Чтобы вибрация от теплового насоса во время его работы не передавалась остальной системе, имеет смысл рассмотреть вариант подключения с использованием гибких шлангов.

Особого внимания потребует обеспечение электропитания теплового насоса. Оно должно полностью соответствовать правилам установки электрического оборудования с учетом всех требований пожарной безопасности. Рядом с бассейном обычно сохраняется высокий уровень влажности, и вероятность контакта электрооборудования с водой существенно возрастает. Поэтому необходимо тщательно заизолировать все места электрических контактов, дополнительно защитив их от возможного контакта с влагой.

В схему подключения теплового насоса к электропитанию в обязательном порядке необходимо включить автоматические выключатели, которые снабжены датчиками, реагирующими на повышение температуры. Понадобятся также устройства защиты, которые предотвратят утечку тока.

Все токопроводящие узлы следует в обязательном порядке заземлить. для подключения кабелей, как силовых, так и контрольных, понадобятся специальные клеммники. В инструкции производителя обычно указано необходимое сечение электрокабелей, через которые можно выполнять подключение оборудования к электропитанию. Этих данных необходимо придерживаться. Сечение кабеля может быть больше рекомендованного, но никак не меньше.

Установка теплового насоса для подогрева воды в бассейне производится в соответствии с рекомендациями производителя. Обычно его устанавливают после системы очистки воды, но перед устройством хлорирования, если оно имеется

Как работает такой насос?

Энергия есть везде, даже в тех объектах, которые кажутся нам исключительно холодными. Просто эта энергия имеет низкий потенциал. Тепловые насосы позволяют извлечь ее из окружающей среды и преобразовать в энергию с высоким потенциалом. В таком состоянии тепловую энергию можно использовать для обогрева.

Тепловые насосы, впрочем, как и холодильников, работают по принципу Карно. Холодильник перемещает тепловую энергию из камеры в окружающее пространство, чтобы создать эффект охлаждения, то тепловой насос работает в обратном направлении.

Галерея изображений
Фото из
Активное использование тепловых насосов для температурной подготовки воды в бассейне обусловлено снижением затрат на энергоноситель и достаточной эффективностью для подогрева воды

В схемах обустройства бассейнов тепловые насосы устанавливают после песочных фильтров, чтобы нагретая вода не остывала при прохождении через другие устройства перед подачей в бассейн

В сфере оборудования бассейнов наиболее распространены тепловые насосы, работающие по схеме воздух-вода. Промышленность предлагает готовые варианты для подключения к одно- и трехфазным сетям

Однако в техническом оснащении частных бассейнов применяются и другие схемы тепловых насосов с забором тепла грунтовой воды или горных пород

Чаще всего теплонасосы применяют в обустройстве открытых стационарных и временных искусственных водоемов

Тепловые насосы отлично справляются в подготовке воды для закрытых бассейнов, особенно, если есть проблемы с поставкой электроэнергии

Чтобы снизить нагрузку на тепловой насос, его дополняют другими средствами альтернативной энергетики: солнечными батареями или коллектрорами

Существенно сократят расходы тепла крытые временные и стационарные павильоны для летних бассейнов, закрывающие чашу плоскости, тенты и т.д.

Тепловой насос в подогреве воды бассейна

Местоположение теплового насоса в схеме оборудования

Насос для обустройства бассейна типа воздух-вода

Теплонасос земля-вода для искусственного водоема

Применение для оснащения открытых конструкций

Оборудование для подогрева воды в закрытом бассейне

Солнечная батарея как дополнение к тепловому насосу

Правила сохранения температуры воды в бассейне

Такая система состоит из двух основных частей — наружной и внутренней, между ними находятся компрессор и испаритель. Итак, теплоноситель циркулирует по системе труб, которые находятся снаружи. При этом он поглощает энергию, рассеянную в толще земли, в воде или в воздухе, зависит от типа насоса.

Затем теплоноситель проходит через камеру испарителя, заполненного хладагентом (обычно — фреоном). Хладагент закипает при очень низкой температуре. Нагреваясь при контакте с тепловой энергией низкого потенциала, он переходит в газообразное состояние и поступает в компрессор.

На этой схеме наглядно показано устройство и принцип работы теплового насоса, который собирает тепло с низким потенциалом из окружающей среды и преобразует его в высокопотенциальную тепловую энергию (+)

Здесь газ разогревается и перемещается в конденсатор. Затем хладагент остывает, снова возвращаясь в жидкое состояние, а тепло, которое он собрал, поступает во внутреннюю систему обогрева, т.е. на отопительную систему дома или, в данном случае, бассейна. Цикл повторяется много раз.

Разумеется, для работы такой системы, а именно насосных агрегатов, понадобится некоторое количество электроэнергии, без доступа к которой система не сможет работать. Но количество электричества, необходимое тепловому насосу, примерно в четыре раза меньше, чем затраты на прямой подогрев воды с помощью электрического нагревателя. При расходе менее 2,5 кВт мощности на работу электроэнергии тепловой насос может вырабатывать более 10 кВт тепловой энергии.

Для чего нужен насос для бассейна

Современная водяная помпа является очень важным элементом структуры бассейна, и именно от этого оборудования зависит своевременная и качественная фильтрация воды, а также непрерывная циркуляция. Насос не только обеспечивает бесперебойную подачу воды, но и способствует равномерному распределению разнообразных химических препаратов для очистки.

Насос включает асинхронный электрический двигатель и специальную насосную часть, оснащенную специальным фильтром, обеспечивающим глубокую очистку. Насосный корпус может изготавливаться из специальных пластиков, что позволит применять оборудование при незначительных нагрузках. Если предполагаются высокие нагрузки, то лучше использовать оборудование с бронзовым корпусом. Насосные агрегаты для бассейна бывают однофазными и трехфазными. Качественное устройство оснащается фильтром, и грамотно выбрать наиболее подходящий для использования циркуляционный насос часто бывает не очень просто.

Самодельный тепловой насос

• На место, где будет установлен компрессор, крепятся держатели под него.
• Металлические полые трубки обматываются вокруг цилиндра. Создается змеевик, витки должны быть одинаковыми.
• Понадобится металлическая емкость из двух одинаковых половинок. В одну часть укладывается змеевик. Части спаиваются. В емкости делаются резьбовые отверстия для выходных трубок змеевика.
• Устанавливают пластиковую бочку, которая будет испарителем. В бочку заводят трубы внутреннего контура.
• Для вывода воды в бассейн используются пластиковые трубы.
• Соединяются все элементы в одну систему.
• Специалист заполняет конструкцию фреоном.
